Pavlo GorkunTiristores asimétricos IXYS Sustitución
Tiristores Asimétricos, también conocidos como Tiristores SCR (Rectificador Controlado por Silicio) o Tiristores Controlados por Fase (PCT), en diseño de disco son tiristores de tipo press pack de uso general, regulando y convirtiendo corrientes de CC y CA hasta 1237A en circuitos con voltajes hasta 2800V.
Tiristores ATA AS ENERGITM son un repuesto, análogo, alternativo para Tiristores Asimétricos IXYS UK, Tecnología Littelfuse.
"Disipadores de calor refrigerados por aire serie O para dispositivos de disco", "Disipador de calor por aire serie SF", "Disipador de calor por agua serie SS" para el enfriamiento de tiristores también están disponibles para ordenar.
Guía de numeración de piezas para tiristores de control de fase
Video: Reseñas de tiristores de disco de alta potencia Estos dispositivos están disponibles hasta un voltaje de 2800V. Exhiben tiempos de encendido rápidos y son capaces de soportar altos valores tanto en di/dt como en dv/dt. Para el tipo de dispositivo, también muestran altas capacidades de corriente superiores a 1000 A. La construcción asimétrica optimiza las pérdidas de conducción frente a las pérdidas de apagado y proporciona el mejor rendimiento en su clase de voltaje.
El tiristor tiene una carcasa cerámica estándar de la industria, lo que facilita la integración del dispositivo en el equipo existente. Este tiristor tiene una carcasa de disco con contactos a presión. La polaridad del tiristor está determinada por el icono en el caso. Las especificaciones técnicas, la guía de numeración de piezas, las hojas de datos en PDF y los dibujos de contorno para los tiristores se enumeran a continuación.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y amperajes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los tiristores de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase IXYS y sustitutos
| Tipo | VDRM | VRRM | IT(AV)M (TC=55°C) |
ITSM | I2t | VT0 | rT | Caso | Dimensiones ØDxØdxH |
Sustitución AS ENERGITM |
Ficha de datos |
| V | V | A | A | A2·s | V | mΩ | mm | ||||

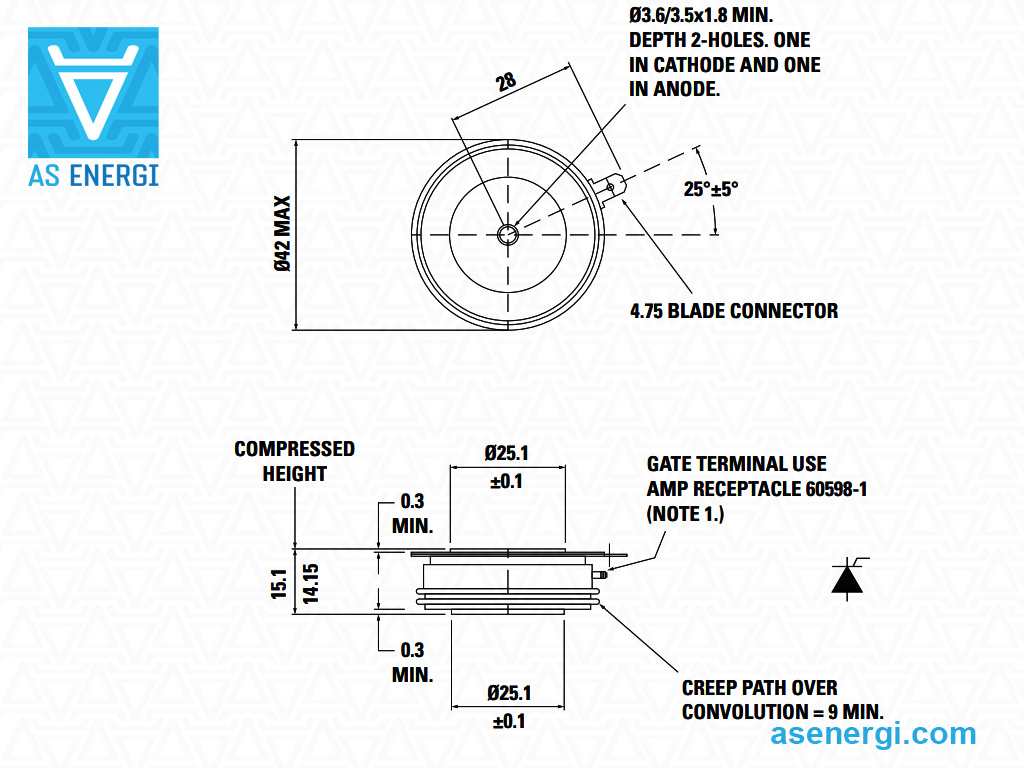

| A0516YC240 | 2400 | 10 | 516 | 5700 | 151×103 | 1.630 | 0.85 | W58 | 42x25x15 | ATA0516YC240 |  |
| A0516YC280 | 2800 | 10 | 516 | 5700 | 151×103 | 1.630 | 0.85 | W58 | 42x25x15 | ATA0516YC280 | |

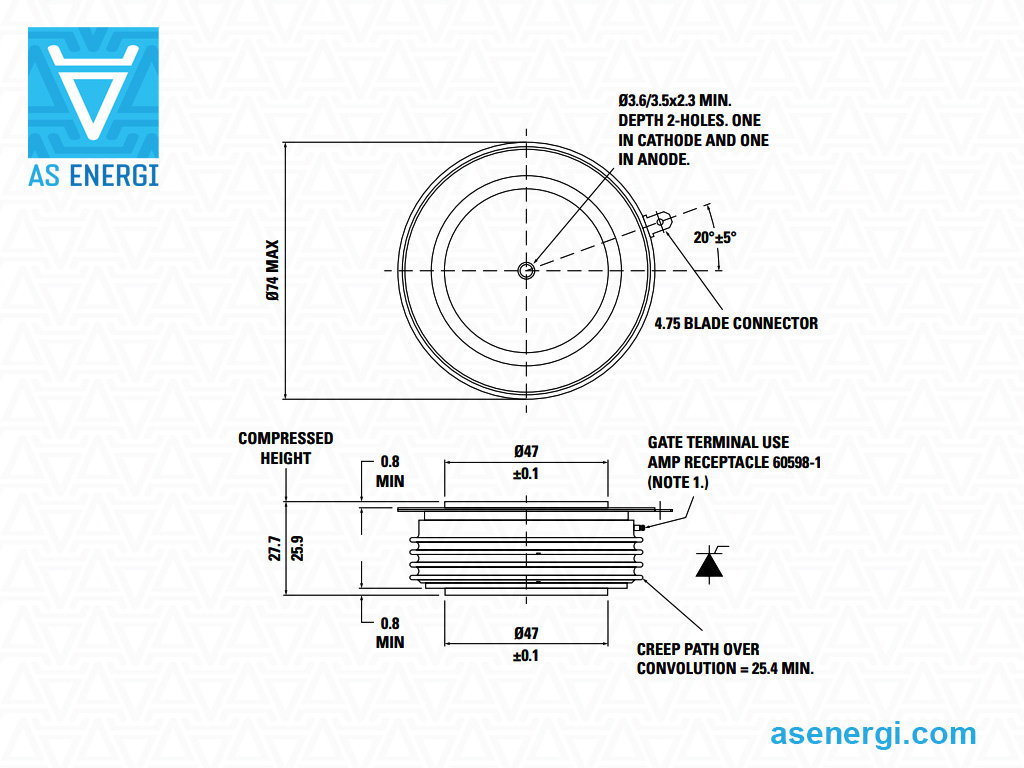

| A1237NC240 | 2400 | 30 | 1237 | 18000 | 1.62×106 | 1.707 | 0.212 | W11 | 74x47x27.5 | ATA1237NC240 | |
| A1237NC280 | 2800 | 30 | 1237 | 18000 | 1.62×106 | 1.707 | 0.212 | W11 | 74x47x27.5 | ATA1237NC280 | |
Guía de numeración de piezas para tiristores asimétricos:
| A | TA | 1237 | NC | 24 | 0 |
| A | – |  AS ENERGITM |
| TA | – | Grupo de productos: Tiristores asimétricos. |
| 1237 | – | Corriente media en estado encendido IT(AV), Amp. |
| NC | – | Tipo de carcasa (paquete). |
| 24 | – | Código de tensión VRRM / 100. |
| 0 | – | Código de tiempo de apagado fijo. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, y disipadores de calor para aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier cantidad, y al solicitar grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para una gran cantidad, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de tiristores de disco de alta potencia:
Recomendaciones de instalación para tiristores de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del tiristor y el disipador de calor a lo largo de todo el rango de temperaturas se asegura mediante un par adecuado (fuerza de sujeción).
Antes del ensamblaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un trapo empapado en alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos de corriente (terminales), instale un pasador para fijar la alineación de la estructura.
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica conductora de silicona antes del ensamblaje, lo cual no es una condición obligatoria para la instalación.
Instale el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosque el travesaño (4) y ajuste las tuercas uniformemente. Asegúrese de que no haya desalineación y uniformidad de las superficies de contacto.
Cuando las piezas estén suficientemente apretadas pero movibles, recomendamos colocar el disipador sobre una superficie plana y comprobar la tolerancia para el paralelismo del plano general de las superficies adyacentes (5).
Ajuste cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión del travesaño determina si la fuerza de sujeción alcanzada corresponde a la requerida.
Después de la instalación, los elementos de sujeción (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben operarse durante períodos prolongados a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido para el dispositivo.
Reemplace un tiristor de potencia fallido por uno que coincida con los parámetros del que se reemplaza.
Debe proporcionarse un enfriamiento adicional cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores de calor para eliminar polvo y contaminantes y garantizar una disipación de calor adecuada.
Se deben utilizar divisores de corriente inductivos (a menudo cables toroidales trenzados) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistores de derivación conectados en paralelo con cada tiristor. La igualación del voltaje en condiciones transitorias se logra conectando capacitores en paralelo a cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su funcionamiento.
