Módulos tiristores MT3, MT4, MT5
Los módulos de tiristor dual SRC de potencia MT AS ENERGITM tienen un diseño monolítico con dos tiristores semiconductores (tipo tiristor-tiristor), operan en circuitos de CC y CA con cargas desde 115A hasta 1250A y tensiones de pulso inverso de hasta 6500V.

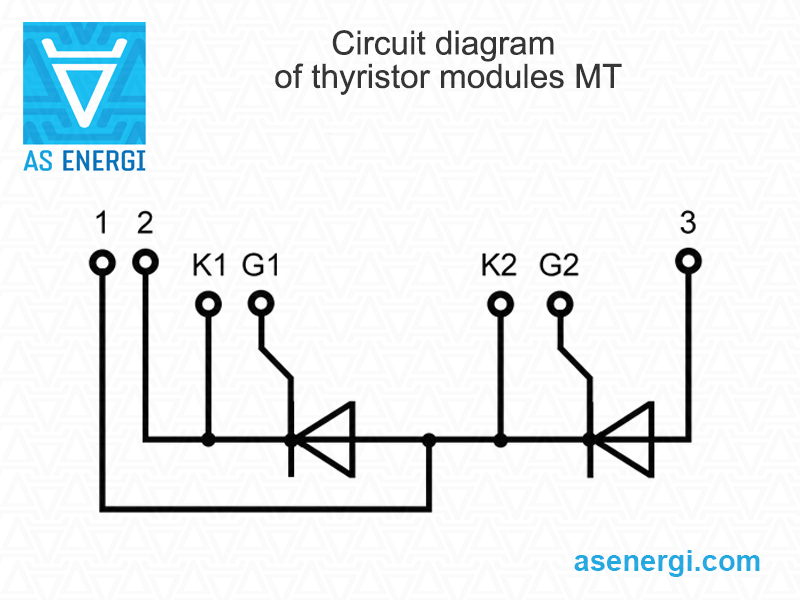

Diagrama de conexión de los módulos: MT3 – medio puente; MT4 – circuito con cátodo común; MT5 – circuito con ánodo común.
La alta resistencia termo-cíclica energética y el funcionamiento confiable de los módulos de tiristor de baja frecuencia MT al conmutar altas corrientes se logran gracias a sus características de diseño y parámetros estables de separación galvánica:
- la resistencia dieléctrica de la aislamiento entre la base libre de potencial y los terminales alcanza la marca de 3600V bajo condiciones climáticas normales y 1500V con alta humedad;
- la carcasa está hecha de termoplástico no inflamable;
- la resistencia dieléctrica de la aislamiento entre los terminales principales y de control alcanza la marca de 2500V bajo condiciones climáticas normales y 1500V con alta humedad;
- la resistencia de aislamiento entre la base libre de potencial y las salidas bajo condiciones climáticas normales es al menos 50МОм y no menos de 5МОм con alta humedad;
- la resistencia de aislamiento entre los terminales principales y de control bajo condiciones climáticas normales es al menos 1000МОм y no menos de 100МОм con alta humedad;
Los módulos de tiristor MT3, MT4, MT5 tienen un diseño de sujeción, montaje con tornillos a través de los agujeros de montaje pasantes en la carcasa. Los cables están sujetos con terminales niquelados, bajo los cuales se encuentran los puntos de prueba para medir la tensión directa de pulso. Los terminales principales están en la parte superior de la carcasa y están numerados como 1, 2, 3. Los terminales de control están marcados en el diagrama como G1, G2. Los cátodos adicionales están marcados en el diagrama como K1, K2.
Al montar los módulos de tiristor, se debe prestar especial atención a la hermeticidad de las superficies de acoplamiento – no se permite concavidad mayor a 0.03 mm.
Para montar enfriamiento adicional (se utilizan radiadores o enfriadores), la carcasa de los módulos de tiristor sin potencial proporciona agujeros de montaje. Se debe usar un sustrato térmicamente conductivo lubricado con pasta térmica entre el módulo y el elemento de enfriamiento.
Los módulos de tiristor MT3, MT4, MT5 se utilizan en diversas instalaciones de energía - unidades de potencia y control, reguladores de potencia, reguladores de CA, inversores, arrancadores de motores y controles, controladores de temperatura de hornos de alto horno o procesos químicos, equipos de soldadura, etc.
Nuestros módulos se ofrecen en varias topologías de dispositivos duales y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristor / diodo de 2 años desde la fecha de compra. Al suministrar módulos de tiristor / diodo, si es necesario, proporcionamos un pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de módulos de potencia, tiristores, diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para un gran número, le proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos tiristor-tiristor MT3, MT4, MT5
| Foto | Serie | Corriente de avance media, IT(AV) |
Tensión, VRRM |
Esquema de conexión | Paquete | Dimensiones | |
![]() |
MT3-115 | 115A | 3000 - 3600V | ![]() |
F | 94x34x30 | |
![]() |
MT4-115 | 115A | 3000 - 3600V | ![]() |
F | 94x34x30 | |
![]() |
MT3-125 | 125A | 2400 - 2800V | ![]() |
F | 94x34x30 | |
![]() |
MT4-125 | 125A | 2400 - 2800V | ![]() |
F | 94x34x30 | |
![]() |
MT3-130 | 130A | 2400 - 2800V | ![]() |
F | 94x34x30 | |
![]() |
MT4-130 | 130A | 2400 - 2800V | ![]() |
F | 94x34x30 | |
![]() |
MT3-160 | 160A | 2000 - 2200V | ![]() |
F | 94x34x30 | |
![]() |
MT3-160 | 160A | 3000 - 3600V | ![]() |
C1 | 92x52x50 | |
![]() |
MT4-160 | 160A | 2000 - 2200V | ![]() |
F | 94x34x30 | |
![]() |
MT4-160 | 160A | 3000 - 3600V | ![]() |
C1 | 92x52x50 | |
![]() |
MT5-160 | 160A | 3000 - 3600V | ![]() |
C1 | 92x52x50 | |
![]() |
MT3-165 | 165A | 2000 - 2200V | ![]() |
F | 94x34x30 | |
![]() |
MT4-165 | 165A | 2000 - 2200V | ![]() |
F | 94x34x30 | |
![]() |
MT3-200 | 200A | 1000 - 1800V | ![]() |
F | 94x34x30 | |
![]() |
MT3-200 | 200A | 2600 - 2800V | ![]() |
C1 | 92x52x50 | |
![]() |
MT4-200 | 200A | 1000 - 1800V | ![]() |
F | 94x34x30 | |
![]() |
MT4-200 | 200A | 2600 - 2800V | ![]() |
C1 | 92x52x50 | |
![]() |
MT5-200 | 200A | 2600 - 2800V | ![]() |
C1 | 92x52x50 | |
![]() |
MT3-201 | 201A | 1000 - 1800V | ![]() |
F | 94x34x30 | |
![]() |
MT4-201 | 201A | 1000 - 1800V | ![]() |
F | 94x34x30 | |
![]() |
MT5-201 | 201A | 1000 - 1800V | ![]() |
F | 94x34x30 | |
![]() |
MT3-240 | 240A | 4600 - 6500V |
![]() |
A2 | 124x60x52 | |
![]() |
MT4-240 | 240A | 4600 - 6500V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-240 | 240A | 4600 - 6500V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-250 | 250A | 2000 - 2400V | ![]() |
C1 | 92x52x50 | |
![]() |
MT3-250 | 250A | 3800 - 4400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-250 | 250A | 2000 - 2400V | ![]() |
C1 | 92x52x50 | |
![]() |
MT4-250 | 250A | 3800 - 4400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-250 | 250A | 2000 - 2400V | ![]() |
C1 | 92x52x50 | |
![]() |
MT5-250 | 250A | 3800 - 4400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-260 | 260A | 3800 - 4400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-260 | 260A | 3800 - 4400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-260 | 260A | 3800 - 4400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-320 | 320A | 1000 - 1800V | ![]() |
C1 | 92x52x50 | |
![]() |
MT3-320 | 320A | 3000 - 3600V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-320 | 320A | 1000 - 1800V | ![]() |
C1 | 92x52x50 | |
![]() |
MT4-320 | 320A | 3000 - 3600V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-320 | 320A | 1000 - 1800V | ![]() |
C1 | 92x52x50 | |
![]() |
MT5-320 | 320A | 3000 - 3600V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-400 | 400A | 2000 - 2800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-400 | 400A | 3800 - 4400V | ![]() |
D | 150x77x84 | |
![]() |
MT4-400 | 400A | 2000 - 2800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-400 | 400A | 3800 - 4400V | ![]() |
D | 150x77x84 | |
![]() |
MT5-400 | 400A | 2000 - 2800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-400 | 400A | 3800 - 4400V | ![]() |
D | 150x77x84 | |
![]() |
MT3-430 | 430A | 2000 - 2400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-430 | 430A | 2000 - 2400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-430 | 430A | 2000 - 2400V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-500 | 500A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-500 | 500A | 3000 - 3600V | ![]() |
D | 150x77x84 | |
![]() |
MT4-500 | 500A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-500 | 500A | 3000 - 3600V | ![]() |
D | 150x77x84 | |
![]() |
MT5-500 | 500A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-500 | 500A | 3000 - 3600V | ![]() |
D | 150x77x84 | |
![]() |
MT3-540 | 540A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-540 | 540A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-540 | 540A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-595 | 595A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-595 | 595A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-595 | 595A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-630 | 630A | 1000 - 1200V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-630 | 630A | 2600 - 2800V | ![]() |
D | 150x77x84 | |
![]() |
MT4-630 | 630A | 1000 - 1200V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-630 | 630A | 2600 - 2800V | ![]() |
D | 150x77x84 | |
![]() |
MT5-630 | 630A | 1000 - 1200V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-630 | 630A | 2600 - 2800V | ![]() |
D | 150x77x84 | |
![]() |
MT3-650 | 650A | 1000 - 1200V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-650 | 650A | 1000 - 1200V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-650 | 650A | 1000 - 1200V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-700 | 700A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT4-700 | 700A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT5-700 | 700A | 1400 - 1800V | ![]() |
A2 | 124x60x52 | |
![]() |
MT3-740 | 740A | 2000 - 2400V | ![]() |
D | 150x77x84 | |
![]() |
MT4-740 | 740A | 2000 - 2400V | ![]() |
D | 150x77x84 | |
![]() |
MT5-740 | 740A | 2000 - 2400V | ![]() |
D | 150x77x84 | |
![]() |
MT3-800 | 800A | 1400 - 1800V | ![]() |
D | 150x77x84 | |
![]() |
MT4-800 | 800A | 1400 - 1800V | ![]() |
D | 150x77x84 | |
![]() |
MT5-800 | 800A | 1400 - 1800V | ![]() |
D | 150x77x84 | |
![]() |
MT3-1000 | 1000A | 1000 - 1200V | ![]() |
D | 150x77x84 | |
![]() |
MT4-1000 | 1000A | 1000 - 1200V | ![]() |
D | 150x77x84 | |
![]() |
MT5-1000 | 1000A | 1000 - 1200V | ![]() |
D | 150x77x84 | |
![]() |
MT3-1250 | 1250A | 100 - 800V | ![]() |
D | 150x77x84 | |
![]() |
MT4-1250 | 1250A | 100 - 800V | ![]() |
D | 150x77x84 | |
![]() |
MT5-1250 | 1250A | 100 - 800V | ![]() |
D | 150x77x84 |
Guía de numeración de piezas para módulos tiristor-tiristor:
| MT | 3 | – | 115 | – | 36 | – | A2 | – | A3 | – | F | – | N |
| MT | – | Módulo tiristor, |
||||||||||||||||||||||||||||||||||||
| 3 | – | Esquema de conexión: 3 – medio puente; 4 – circuito de cátodo común; 5 – circuito de ánodo común. |
||||||||||||||||||||||||||||||||||||
| 115 | – | Corriente nominal IF(AV), A. | ||||||||||||||||||||||||||||||||||||
| 36 | – | Clase de tensión VRRM / 100 (Tensión nominal – 3600 V). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| A3 | – | Parámetro del tiempo de desconexión tq:
|
||||||||||||||||||||||||||||||||||||
| F | – | Tipo de vivienda. | ||||||||||||||||||||||||||||||||||||
| N | – | Condiciones ambientales: N – Normal. |
Dimensiones de los módulos tiristores MT3, MT4, MT5:
Esquema de conexión del módulo tiristors MT3, MT4, MT5:
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de la superficie del disipador de calor
Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en las hojas de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Deben cumplirse las siguientes especificaciones mecánicas:
– La desigualdad del área de montaje del disipador de calor debe ser ≤ 50μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– No debe haber escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de pasta térmica
Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Se recomienda utilizar un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor optimizado de pasta térmica.
Par de montaje en disipador de calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de resorte o tornillos combinados. Debe observarse el valor de par especificado en la hoja de datos.
Se recomienda un par de apriete previo y un reajuste al valor de par indicado. Para el proceso de atornillado, la velocidad debe ser limitada y se recomienda una limitación suave del par para evitar picos de par que puedan ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
