Pavlo GorkunMódulos tiristores dobles SKKT, SEMIPACK
Módulos SKKT Semikron son de diseño monolítico con una topología dual de semiconductores tiristores (tipo tiristor-tiristor). Se utilizan en circuitos de CC y CA con cargas de hasta 570A y tensiones de impulso inversas de hasta 2200V.
Módulos de Tiristor AMKT AS ENERGITM es un reemplazo, equivalente y dispositivo semiconductor alternativo para los módulos SCR SKKT Semikron.
Los módulos de tiristor están alojados en un SEMIPACK, una carcasa estándar de la industria que facilita la integración del dispositivo en equipos existentes.
La familia SEMIPACK tiene tres construcciones internas diferentes:
construcción soldada (SEMIPACK 1): el contacto se establece mediante capas de soldadura;
construcción enlazada (SEMIPACK 0, 2, 3): la conexión entre el electrodo superior de los chips y los DBC se realiza mediante cables de enlace;
construcción de contacto por presión (SEMIPACK 3, 4, 5, 6): el contacto se establece por presión, ensamblaje sin soldadura.
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo). Los terminales de control están marcados como K1, G1, K2, G2.
Los módulos de tiristor SKKT se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de alto horno o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristor / diodo de 2 años desde la fecha de compra. Al suministrar módulos de tiristor / diodo, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de módulos de potencia, tiristores y diodos, envíe una solicitud por correo electrónico a:
Le proporcionaremos una oferta comercial para la entrega.
¡Para pedidos grandes, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

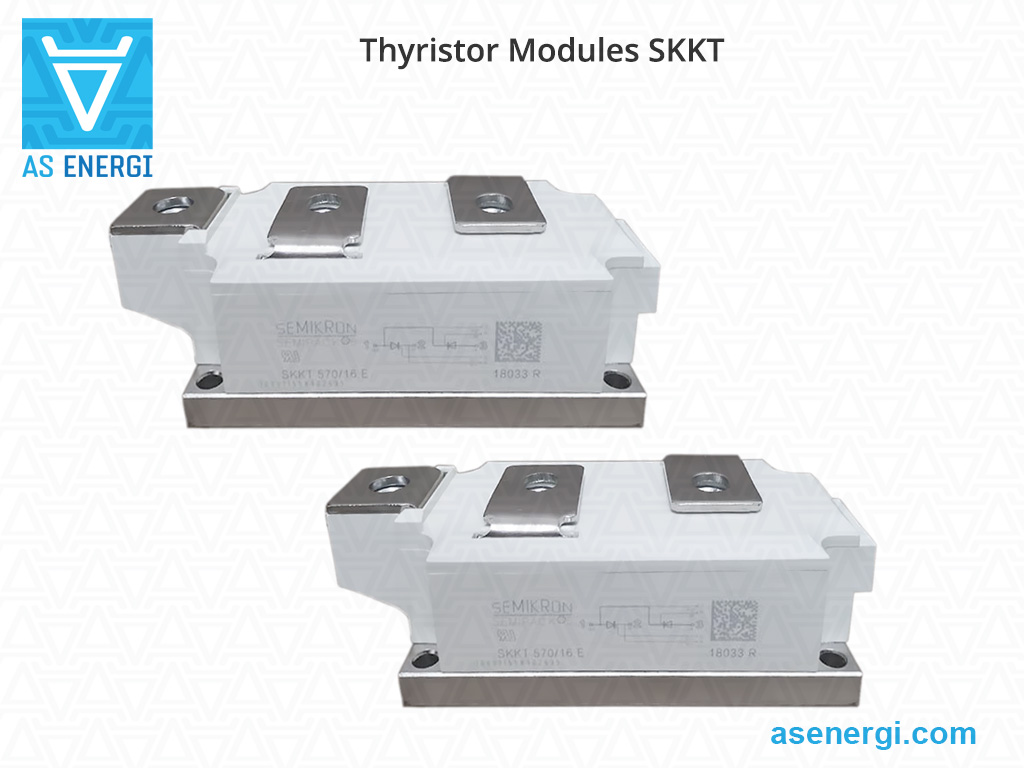

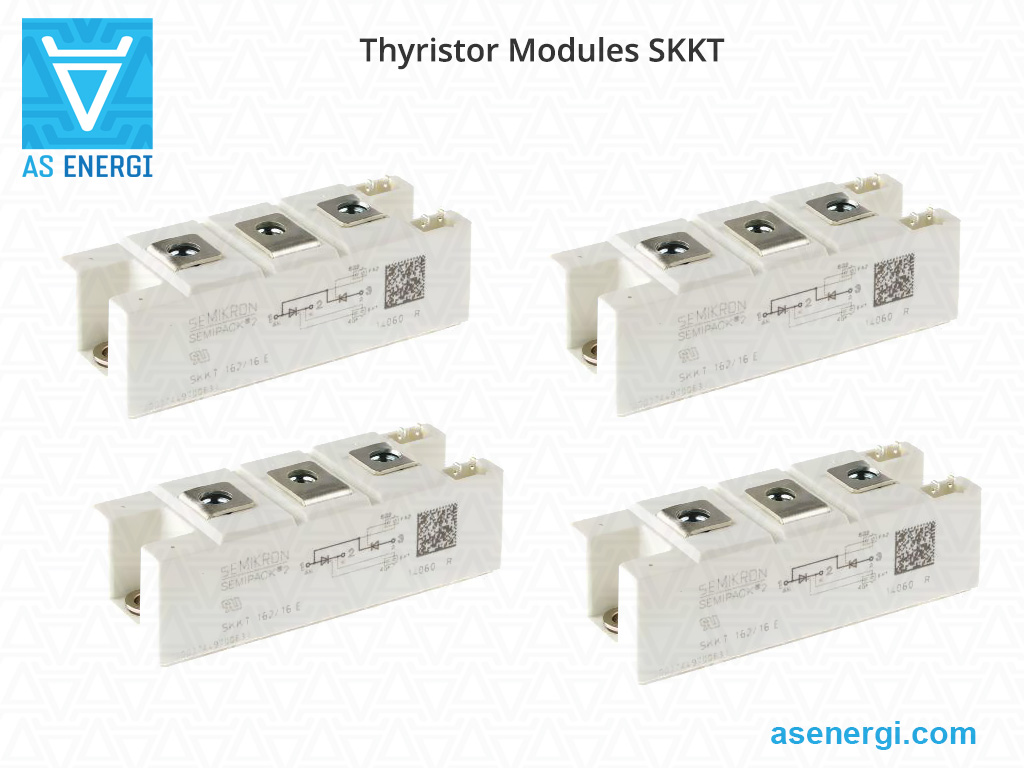

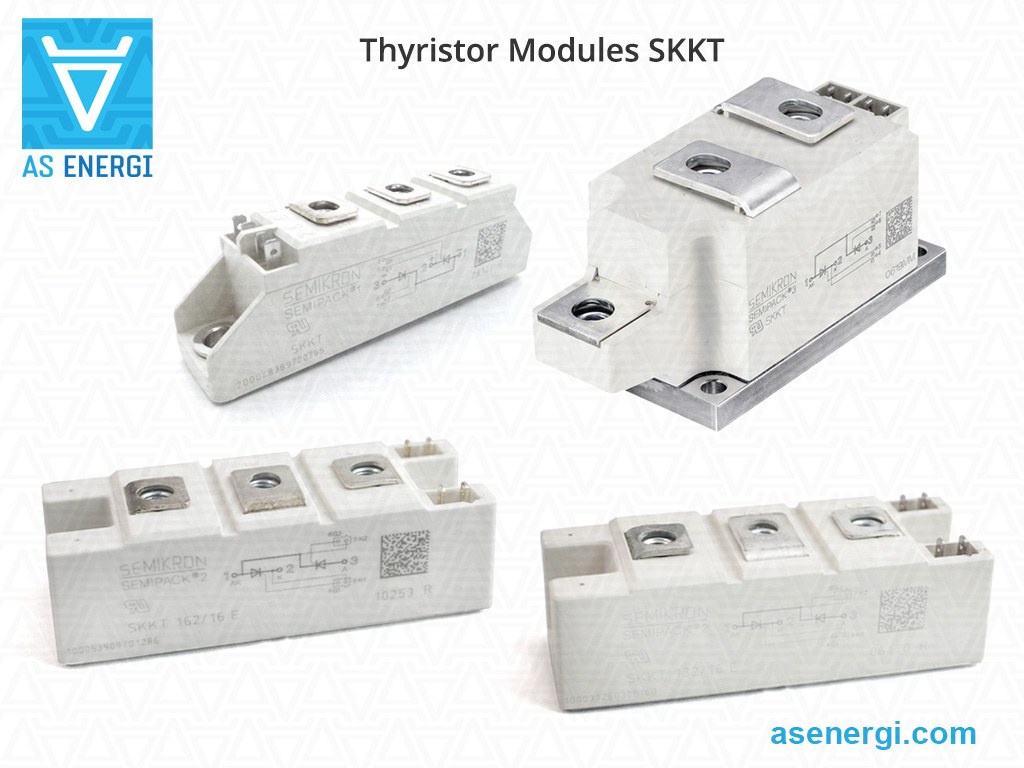

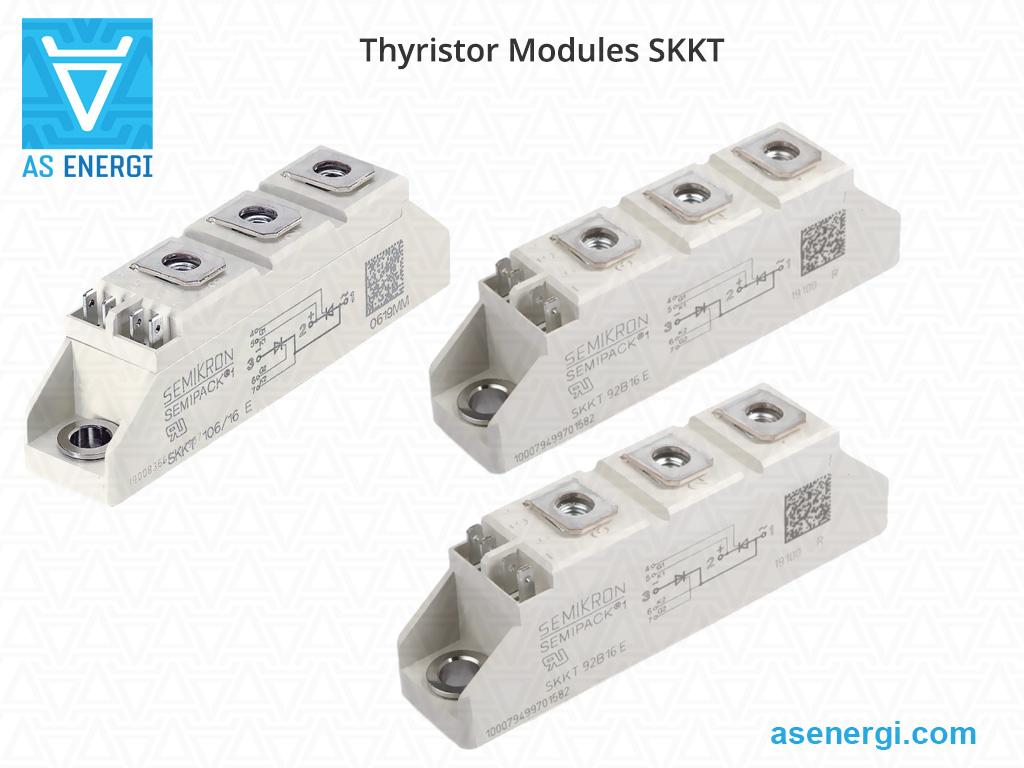

Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Carcasa Módulos tiristores SKKT

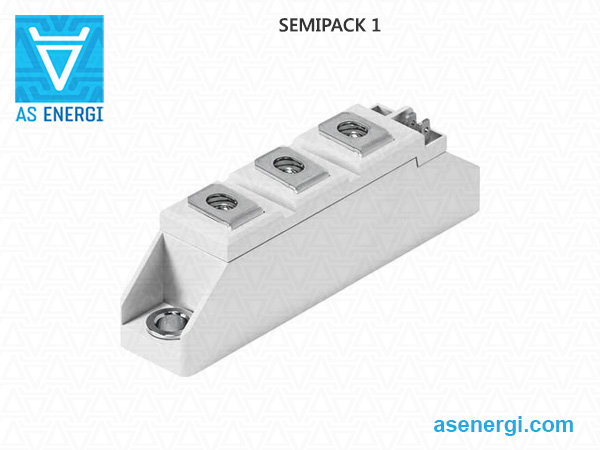

SEMIPACK 1 |

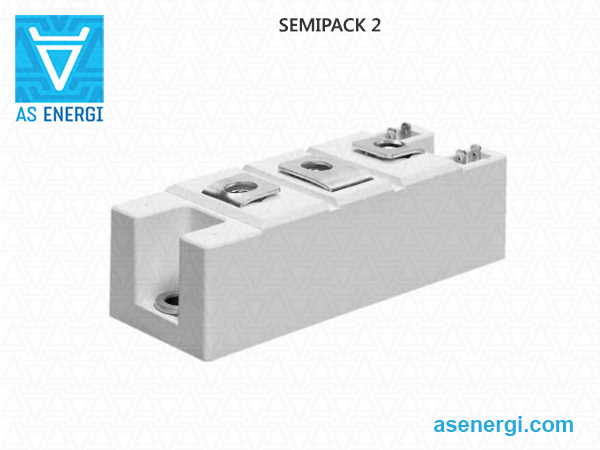

SEMIPACK 2 |

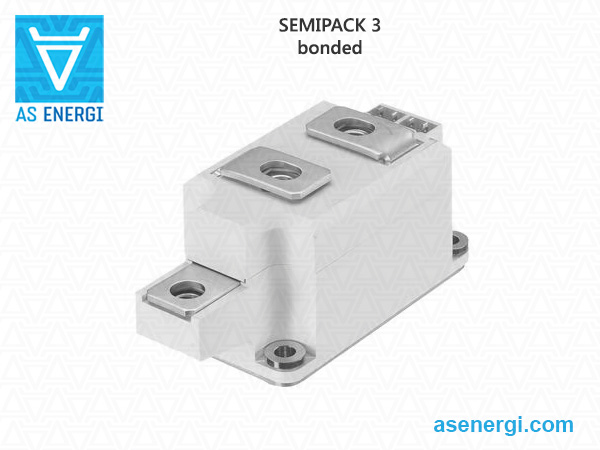

SEMIPACK 3 pegado |

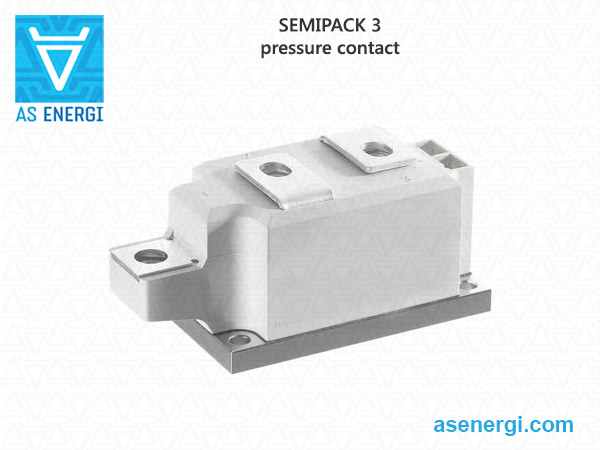

SEMIPACK 3 contacto de presión |

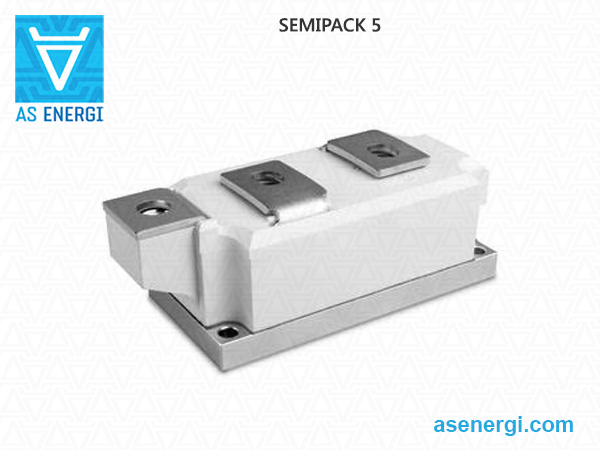

SEMIPACK 5 |
Especificaciones generales de los módulos tiristores SKKT
| Serie | Tipo | ITAV/IFAV (TC=85ºC) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (por chip) |
W | Paquete, Dimensiones L×B×H |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| SEMIPACK 1 | |||||||||||||
| SKKT 20 | SKKT 20/08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
 |
| SKKT 20/12E | |||||||||||||
| SKKT 20/14E | |||||||||||||
| SKKT 20/16E | |||||||||||||
| SKKT 20B | SKKT 20B/08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 20B/12E | |||||||||||||
| SKKT 20B/14E | |||||||||||||
| SKKT 20B/16E | |||||||||||||
| SKKT 27 | SKKT 27/08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 27/12E | |||||||||||||
| SKKT 27/14E | |||||||||||||
| SKKT 27/16E | |||||||||||||
| SKKT 27B | SKKT 27B/08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 27B/12E | |||||||||||||
| SKKT 27B/14E | |||||||||||||
| SKKT 27B/16E | |||||||||||||
| SKKT 42 | SKKT 42/08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 42/12E | |||||||||||||
| SKKT 42/14E | |||||||||||||
| SKKT 42/16E | |||||||||||||
| SKKT 42/18E | |||||||||||||
| SKKT 42B | SKKT 42B/08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 42B/12E | |||||||||||||
| SKKT 42B/14E | |||||||||||||
| SKKT 42B/16E | |||||||||||||
| SKKT 42B/18E | |||||||||||||
| SKKT 57 | SKKT 57/08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57/12E | |||||||||||||
| SKKT 57/14E | |||||||||||||
| SKKT 57/16E | |||||||||||||
| SKKT 57/18E | |||||||||||||
| SKKT 57B | SKKT 57B/08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57B/12E | |||||||||||||
| SKKT 57B/14E | |||||||||||||
| SKKT 57B/16E | |||||||||||||
| SKKT 57B/18E | |||||||||||||
| SKKT 57 H4 | SKKT 57/20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57/22E H4 | |||||||||||||
| SKKT 58 | SKKT 58/16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 58B | SKKT 58B/16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 72 | SKKT 72/08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72/12E | |||||||||||||
| SKKT 72/14E | |||||||||||||
| SKKT 72/16E | |||||||||||||
| SKKT 72/18E | |||||||||||||
| SKKT 72B | SKKT 72B/08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72B/12E | |||||||||||||
| SKKT 72B/14E | |||||||||||||
| SKKT 72B/16E | |||||||||||||
| SKKT 72B/18E | |||||||||||||
| SKKT 72 H4 | SKKT 72/20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72/22E H4 | |||||||||||||
| SKKT 92 | SKKT 92/08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 92/12E | |||||||||||||
| SKKT 92/14E | |||||||||||||
| SKKT 92/16E | |||||||||||||
| SKKT 92/18E | |||||||||||||
| SKKT 92B | SKKT 92B/08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 92B/12E | |||||||||||||
| SKKT 92B/14E | |||||||||||||
| SKKT 92B/16E | |||||||||||||
| SKKT 92B/18E | |||||||||||||
| SKKT 106 | SKKT 106/08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 106/12E | |||||||||||||
| SKKT 106/14E | |||||||||||||
| SKKT 106/16E | |||||||||||||
| SKKT 106/18E | |||||||||||||
| SKKT 106B | SKKT 106B/08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 106B/12E | |||||||||||||
| SKKT 106B/14E | |||||||||||||
| SKKT 106B/16E | |||||||||||||
| SKKT 106B/18E | |||||||||||||
| SKKT 107 | SKKT 107/16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 107B | SKKT 107B/16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | SEMIPACK 1 93x20x30 |
|
| SEMIPACK 2 | |||||||||||||
| SKKT 122 | SKKT 122/08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 122/12E | |||||||||||||
| SKKT 122/14E | |||||||||||||
| SKKT 122/16E | |||||||||||||
| SKKT 122/18E | |||||||||||||
| SKKT 132 | SKKT 132/08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.19 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 132/12E | |||||||||||||
| SKKT 132/14E | |||||||||||||
| SKKT 132/16E | |||||||||||||
| SKKT 132/18E | |||||||||||||
| SKKT 132 H4 | SKKT 132/20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | SEMIPACK 2 94x34x30 |
|
| SKKT 132/22E H4 | |||||||||||||
| SKKT 162 | SKKT 162/08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 162/12E | |||||||||||||
| SKKT 162/14E | |||||||||||||
| SKKT 162/16E | |||||||||||||
| SKKT 162/18E | |||||||||||||
| SKKT 162 H4 | SKKT 162/20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | SEMIPACK 2 94x34x30 |
|
| SKKT 162/22E H4 | |||||||||||||
| SKKT 172 | SKKT 172/14E | 175 | 1400-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 172/16E | |||||||||||||
| SKKT 172/18E | |||||||||||||
| SKKT 215 | SKKT 215/16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 215/18E | |
||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKT 250 | SKKT 250/08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 250/12E | |||||||||||||
| SKKT 250/14E | |||||||||||||
| SKKT 250/16E | |||||||||||||
| SKKT 250/18E | |||||||||||||
| SKKT 273 | SKKT 273/12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | SEMIPACK 3 115x50x52 |
|
| SKKT 273/16E | |||||||||||||
| SKKT 273/18E | |||||||||||||
| SKKT 280 H4 | SKKT 280/20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 280/22E H4 | |
||||||||||||
| SKKT 323 | SKKT 323/12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | SEMIPACK 3 115x50x52 |
|
| SKKT 323/16E | |
||||||||||||
| SKKT 323/18E | |
||||||||||||
| SKKT 330 | SKKT 330/08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 330/12E | |||||||||||||
| SKKT 330/16E | |||||||||||||
| SKKT 330/18E | |||||||||||||
| SEMIPACK 5 | |||||||||||||
| SKKT 460 | SKKT 460/16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | SEMIPACK 5 150x60x52 |
|
| SKKT 460/22E H4 | |||||||||||||
| SKKT 570 | SKKT 570/12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | SEMIPACK 5 150x60x52 |
|
| SKKT 570/16E | |
||||||||||||
| SKKT 570/18E | |
||||||||||||
Otras series de módulos tiristores SKKT, especificaciones generales
| Serie | Tipo | ITAV/IFAV (TCASE) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (por chip) |
W | Paquete, Dimensiones L×B×H |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| SEMIPACK 1 | |||||||||||||
| SKKT 19 | SKKT 19/06D | 18 (85ºC) 25 (60ºC) |
600-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 19/08D | |||||||||||||
| SKKT 19/12E | |||||||||||||
| SKKT 19/14E | |||||||||||||
| SKKT 19/16E | |||||||||||||
| SKKT 26 | SKKT 26/06D | 25 (85ºC) 32 (68ºC) |
600-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 26/08D | |||||||||||||
| SKKT 26/12E | |||||||||||||
| SKKT 26/14E | |||||||||||||
| SKKT 26/16E | |||||||||||||
| SKKT 26/18E | |||||||||||||
| SKKT 41 | SKKT 41/06D | 40 (85ºC) 48 (74ºC) |
600-2200 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 41/08D | |||||||||||||
| SKKT 41/12E | |||||||||||||
| SKKT 41/14E | |||||||||||||
| SKKT 41/16E | |||||||||||||
| SKKT 41/18E | |||||||||||||
| SKKT 41/20E | |||||||||||||
| SKKT 41/22E | |||||||||||||
| SKKT 56 | SKKT 56/06D | 55 (80ºC) 60 (74ºC) |
600-2200 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 56/08D | |||||||||||||
| SKKT 56/12E | |||||||||||||
| SKKT 56/14E | |||||||||||||
| SKKT 56/16E | |||||||||||||
| SKKT 56/18E | |||||||||||||
| SKKT 56/20E | |||||||||||||
| SKKT 56/22E | |||||||||||||
| SKKT 71 | SKKT 71/06D | 70 (85ºC) 80 (78ºC) |
600-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 71/08D | |||||||||||||
| SKKT 71/12E | |||||||||||||
| SKKT 71/14E | |||||||||||||
| SKKT 71/16E | |||||||||||||
| SKKT 71/18E | |||||||||||||
| SKKT 91 | SKKT 91/06D | 95 (85ºC) | 600-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 91/08D | |||||||||||||
| SKKT 91/12E | |||||||||||||
| SKKT 91/14E | |||||||||||||
| SKKT 91/16E | |||||||||||||
| SKKT 91/18E | |||||||||||||
| SKKT 105 | SKKT 105/06D | 106 (85ºC) 115 (80ºC) |
600-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 105/08D | |||||||||||||
| SKKT 105/12E | |||||||||||||
| SKKT 105/14E | |||||||||||||
| SKKT 105/16E | |||||||||||||
| SKKT 105/18E | |||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKT 131 | SKKT 131/08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | SEMIPACK 3 115x50x52 |
|
| SKKT 131/12E | |||||||||||||
| SKKT 131/14E | |||||||||||||
| SKKT 131/16E | |||||||||||||
| SKKT 131/18E | |||||||||||||
| SKKT 131/20E | |||||||||||||
| SKKT 131/22E | |||||||||||||
| SKKT 161 | SKKT 161/08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | SEMIPACK 3 115x50x52 |
|
| SKKT 161/12E | |||||||||||||
| SKKT 161/14E | |||||||||||||
| SKKT 161/16E | |||||||||||||
| SKKT 161/18E | |||||||||||||
| SKKT 210 | SKKT 210/08D | 210 (90ºC) 220 (88ºC) |
800-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | SEMIPACK 3 115x50x52 |
|
| SKKT 210/12E | |||||||||||||
| SKKT 210/14E | |||||||||||||
| SKKT 210/16E | |||||||||||||
| SKKT 210/18E | |||||||||||||
| SKKT 210/20E | |||||||||||||
| SKKT 210/22E | |||||||||||||
| SKKT 213 | SKKT 213/08D | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | SEMIPACK 3 115x50x52 |
|
| SKKT 213/12E | |||||||||||||
| SKKT 213/14E | |||||||||||||
| SKKT 213/16E | |||||||||||||
| SKKT 213/18E | |||||||||||||
| SKKT 213/20E | |||||||||||||
| SKKT 213/22E | |||||||||||||
| SKKT 253 | SKKT 253/08D | 253 (85ºC) | 800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | SEMIPACK 3 115x50x52 |
|
| SKKT 253/12E | |||||||||||||
| SKKT 253/14E | |||||||||||||
| SKKT 253/16E | |||||||||||||
| SKKT 253/18E | |||||||||||||
| SEMIPACK 5 | |||||||||||||
| SKKT 430 | SKKT 430/16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | SEMIPACK 5 150x60x52 |
|
| SKKT 430/20E H4 | |||||||||||||
| SKKT 430/22E H4 | |||||||||||||
| SKKT 500 | SKKT 500/08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | SEMIPACK 5 150x60x52 |
|
| SKKT 500/12E | |||||||||||||
| SKKT 500/14E | |||||||||||||
| SKKT 500/16E | |||||||||||||
| SKKT 500/18E | |||||||||||||
Guía de numeración de piezas para módulos SKKT:
| SK | KT | 460 | / | 22 | E | H4 |
| SK | – | SEMIKRON componente. |
| KT | – | Topología de conexión interna: Tiristor-Tiristor. |
| 460 | – | Corriente nominal (ITAV), A. |
| 22 | – | Clase de tensión (VRRM/100). |
| E | – | dv/dt clase: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
| H4 | – | Opción, si procede; por ejemplo, H4 significa Visol = 4.8 kV. |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de disipadores y superficies
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica especificados en la ficha de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Deben cumplirse las siguientes especificaciones mecánicas:
– La desigualdad del área de montaje del disipador no debe exceder ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión por plantilla para aplicar el material de interfaz térmica. Para SEMIPACK, recomendamos un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica con rodillo para la producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor de pasta térmica optimizado.
Par de Apriete en el Disipador MS
Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad o tornillos combinados. Se debe respetar el valor de par especificado.
| SEMIPACK 1, 2 módulos soldados |
SEMIPACK 3 módulos soldados / pegados |
SEMIPACK 3, 4, 5 módulos de contacto de presión |
SEMIPACK 6 módulos de contacto de presión |
|
| Tornillo de fijación | 2 uds M5x18 | 4 uds M5x18 | 4 uds M5x20 | 4 uds M6x20 |
| Velocidad de montaje | max. 300 rpm | max. 300 rpm | max. 300 rpm | max. 300 rpm |
| Par de apriete previo | 0.6 Nm | 0.6 Nm | 0.6 Nm | 0.6 Nm |
| Par final MS | 4.25–5.75 Nm | 4.25–5.75 Nm | 4.25–5.75 Nm | 5.1–6.9 Nm |
Se recomienda aplicar un par de apriete previo y volver a apretar hasta alcanzar el valor de par especificado. Para el proceso de atornillado, la velocidad debe estar limitada y se recomienda una limitación de par suave para evitar picos de par que pueden ocurrir con destornilladores neumáticos.
Los tornillos deben apretarse en orden diagonal con un par uniforme en varios pasos hasta alcanzar el valor de par especificado MS.
Ejemplo de orden de montaje |
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
