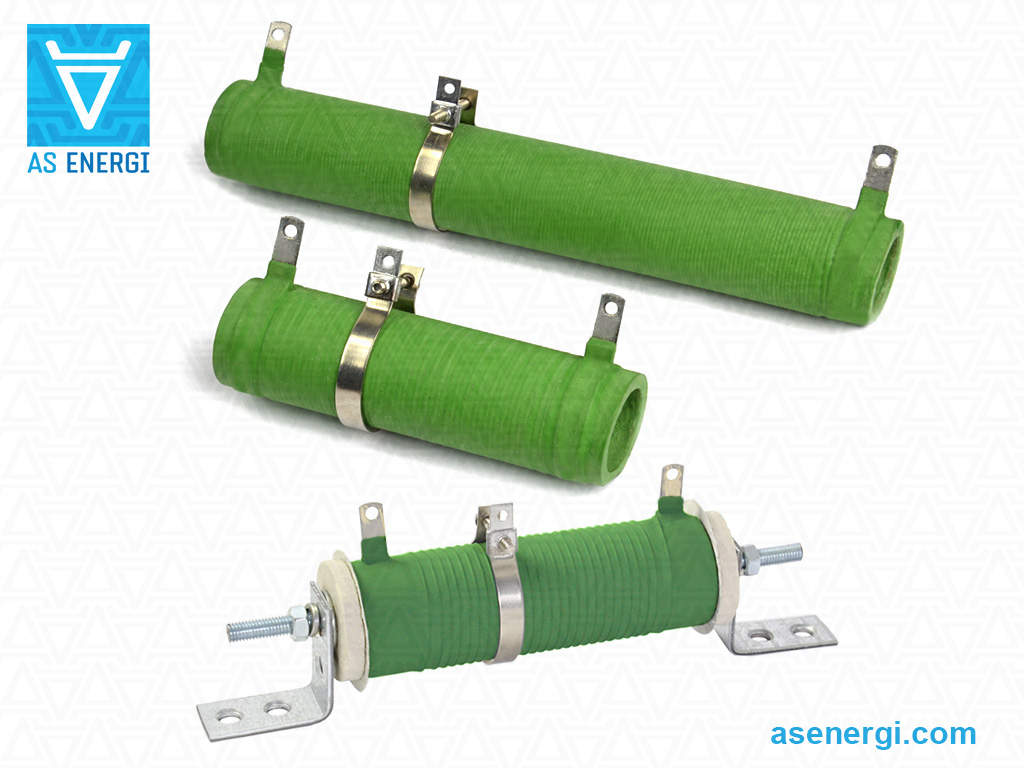

Pavlo GorkunResistencias tubulares ajustables bobinadas 7.5W – 160W y kit de montaje
Resistores ajustables (regulados, variables) de alta potencia de tipo tubular serie APT (RX20, RXG), con resistencia nominal desde 1 Ohmio hasta 100 kOhmios, potencia de disipación de los resistores desde 7.5W hasta 160W.
Los resistores están diseñados para su uso en circuitos de corriente alterna y continua, proporcionando limitación de corriente y distribución de voltaje.
Los resistores tubulares de alambre están disponibles por encargo con potencia nominal: 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W. También se pueden fabricar resistores con una potencia nominal específica bajo pedido individual.
Hoja de datos PDF para resistores ajustables tubulares de alambre.
Los valores de resistencia de los resistores siguen la serie E24.
Estructuralmente, la resistencia consiste en un núcleo cerámico tubular sobre el cual se enrolla un alambre de constantán (resistencia baja) o niquelina (resistencia alta). Las resistencias están recubiertas con pintura aislante resistente al calor y la humedad.
La resistencia del resistor se ajusta cambiando la posición del collar de sujeción móvil (contacto móvil) a lo largo del cuerpo (tubo). El contacto entre el collar de sujeción y los bobinados del resistor se garantiza por el lado sin pintura del cuerpo.
Los contactos, los terminales del resistor son rígidos, de tipo cinta con orificios para tornillos o para soldar conductores. El tipo de montaje es suspendido. El montaje de resistores en el panel se proporciona mediante un conjunto de sujetadores. La tolerancia de la resistencia es ±5%, ±10%.
El voltaje máximo de operación en corriente alterna es de 1000V, en corriente continua – 1400V. La temperatura ambiente elevada de operación no excede los +155°C (al mismo tiempo, la potencia se reduce a 60% de la potencia nominal), la temperatura límite es de hasta +250°C. La resistencia de aislamiento de los resistores de alambre es al menos 1000 MOhm. El tiempo de funcionamiento es de al menos 15000 horas.
Usando la calculadora, es conveniente calcular la resistencia total cuando los resistores están conectados en paralelo o en serie, y la resistencia del resistor en el circuito.
Las características comparativas de los resistores de tubo de alambre, los resistores de cemento y los resistores en carcasa de aluminio se presentan en la tabla comparativa.
Las especificaciones detalladas del resistor, las dimensiones generales y de montaje, el kit de montaje, las recomendaciones de instalación y operación se dan en la página siguiente.
Nuestra empresa se dedica a la producción y venta de resistores tubulares de alambre. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Como somos el fabricante, y el precio del producto final no incluye márgenes de los distribuidores, tenemos un bajo precio en el embalaje de silla.
El período de garantía de los resistores suministrados por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.
El precio final de Resistencias tubulares ajustables Wirewound depende de la cantidad, las condiciones de entrega y la forma de pago.
Si tiene preguntas sobre la adquisición de resistencias tubulares WireWound, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Rango de valores nominales de los resistores ajustables tubulares de alambre cerámico:
 |
Potencia nominal | De 7,5 W a 160 W | ||
| Rango de resistencia, Ω | 1R – 100K | |||
| Tolerancia a la resistencia | ± 5%, ± 10% | |||
| Tensión máxima de trabajo | 1400V | |||
| Temperatura de funcionamiento | -60°C ... +155°C | |||
| Temperatura ambiente de funcionamiento elevada | 70ºC | |||
| Potencia | Resistencia | Precio | Dimensiones D×L×H×d, mm |
Peso |
| 7.5W | 1R - 100R | $5.15
+
–
|
14×35×28×6 | 16 g |
| 110R - 910R | $5.15
+
–
|
|||
| 1K - 10K | $5.00
+
–
|
|||
| 10W | 1.8R - 100R | $6.15
+
–
|
14×40×28×6 | 18 g |
| 110R - 910R | $6.15
+
–
|
|||
| 1K - 10K | $6.15
+
–
|
|||
| 15W | 1.8R - 100R | $6.15
+
–
|
17×45×31×8 | 25 g |
| 110R - 910R | $6.15
+
–
|
|||
| 1K - 15K | $6.15
+
–
|
|||
| 25W | 1.8R - 100R | $5.86
+
–
|
20×50×35×13 | 30 g |
| 110R - 910R | $5.65
+
–
|
|||
| 1K - 18K | $5.65
+
–
|
|||
| 50W | 1.8R - 16R | $7.29
+
–
|
30×90×43×20 | 95 g |
| 18R - 100R | $6.65
+
–
|
|||
| 110R - 910R | $6.43
+
–
|
|||
| 1K - 51K | $6.65
+
–
|
|||
| 75W | 1.8R - 43R | $7.86
+
–
|
30×140×43×20 | 135 g |
| 47R - 220R | $7.79
+
–
|
|||
| 230R - 10K | $7.51
+
–
|
|||
| 11K - 100K | $8.01
+
–
|
|||
| 100W | 3.9R - 43R | $8.65
+
–
|
30×170×43×20 | 185 g |
| 47R - 240R | $8.08
+
–
|
|||
| 250R - 10K | $7.79
+
–
|
|||
| 11K - 100K | $8.08
+
–
|
|||
| 160W | 3.9R - 10K | $10.00
+
–
|
30×220×43×20 | 245 g |
Guía de numeración de piezas para resistencias:
| Resistencia | APT | 25W | 100R | ±10% |
| Resistencia | – | Nombre del producto. |
| APT | – | Serie de resistores tubulares pintados ajustables. |
| 25W | – | Potencia nominal, vatios. |
| 100R | – | Resistencia nominal, Ohm. |
| ±10% | – | Tolerancia. |
Especificaciones eléctricas y técnicas de las resistencias tubulares bobinadas:
| Potencia nominal | 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W |
| Rango de resistencia, Ω | 1R – 100K |
| Serie de valores nominales de resistencia |
E24, Ficha de valores de resistencia
|
| Tolerancia a la resistencia | ± 5%, ± 10% |
| Tensión nominal | Vmax = (Pnom × Rnom)0.5 |
| Tensión máxima de trabajo | 1400V |
| Temperatura de funcionamiento | -60°C ... +155°C |
| Temperatura ambiente de funcionamiento elevada | 70ºC |
| Humedad relativa a 35°C sin condensación | <98% |
| Coeficiente de temperatura de la resistencia | ±500 ppm/°C |
| Resistencia a la insultación | 1000 MOhm |
| De por vida | 15000 horas |

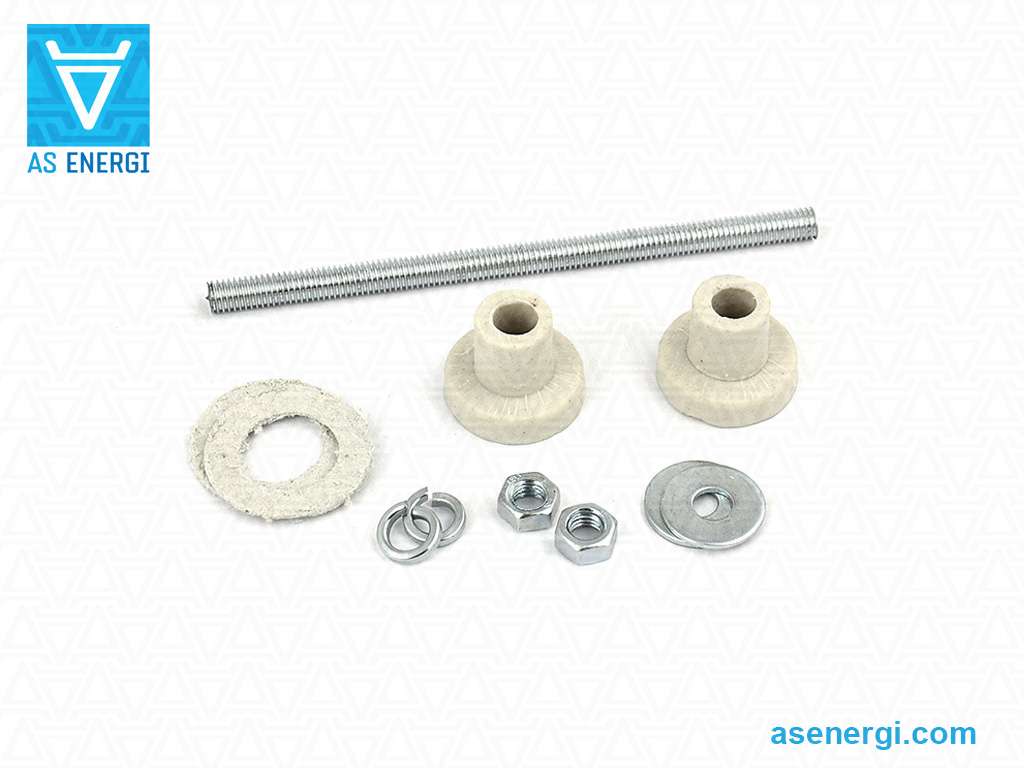

Hardware de montaje para resistores tubulares bobinados
El hardware de montaje se utiliza para montar los resistores. Los resistores pueden ser suministrados con un conjunto de hardware de montaje, incluidos los soportes de montaje (esquinas), que deben ser solicitados individualmente.
 |
||||||||||
| Foto | Serie de hardware de montaje y soportes | Precio | Dimensiones, mm | Peso | ||||||
| Varilla roscada | Casquillo cerámico | Soportes de montaje | Tamaño entre el eje del resistor y el panel | Tamaño entre el resistor y el panel | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 7.5W | $0.57
+
–
|
55 | М5 | - | - | - | - | - | 8 g |
|
|
HDW 10W | $0.57
+
–
|
60 | - | - | - | - | - | 10 g | |
|
|
HDW 15W | $0.57
+
–
|
80 | - | - | - | - | - | 13 g | |
 |
HDW 25W | $0.86
+
–
|
90 | М5 | 20 | 11 | 25x25x15 | 20 | 10.5±1 | 24 g |
 |
BR 25W (2 uds.) | $0.43
+
–
|
17 g | |||||||
 |
HDW 50W | $1.14
+
–
|
150 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 47 g |
 |
BR 50W (2 uds.) | $0.50
+
–
|
21 g | |||||||
 |
HDW 75W | $1.22
+
–
|
210 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 55 g |
|
|
BR 75W (2 uds.) | $0.50
+
–
|
21 g | |||||||
|
|
HDW 100W | $1.36
+
–
|
245 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 58 g |
|
|
BR 100W (2 uds.) | $0.50
+
–
|
21 g | |||||||
|
|
HDW 160W | $1.36
+
–
|
300 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 64 g |
|
|
BR 160W (2 uds.) | $0.50
+
–
|
21 g | |||||||

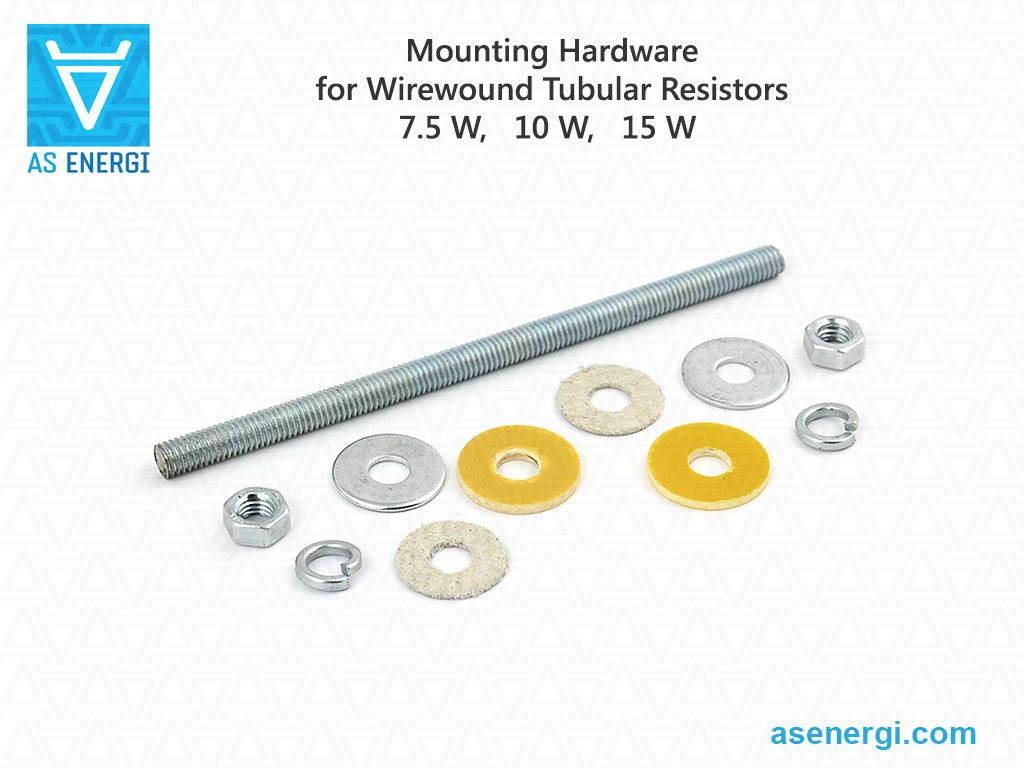

Completitud de la tornillería de montaje para resistencias tubulares bobinadas
 |
||
| Artículo | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Varilla roscada M5 | 1 uds. | 1 uds. |
| Casquillo cerámico | - | 2 uds. |
| Tuerca M5 | 2 uds. | 2 uds. |
| Arandela plana | 2 uds. | 2 uds. |
| Arandela elástica | 2 uds. | 2 uds. |
| Lavadora de amianto | 2 uds. | 2 uds. |
| Lavadora Textolite | 2 uds. | - |
| Escuadras | - | 2 uds. |

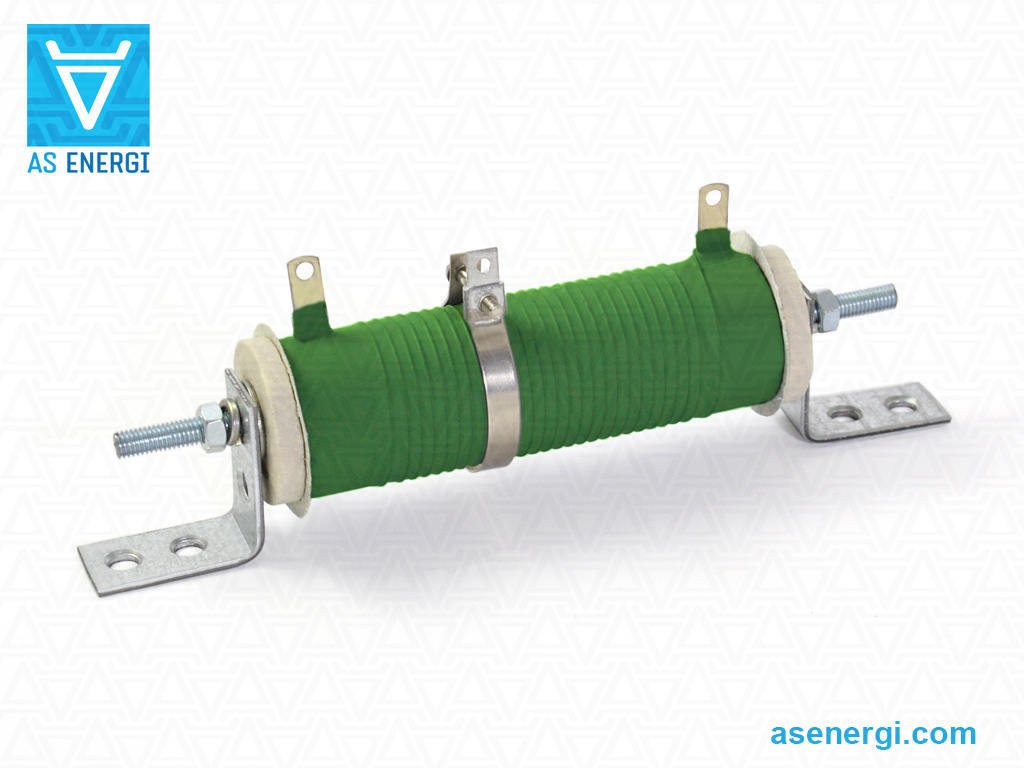

Métodos de instalación de resistencias tubulares
Debido a la influencia de factores mecánicos en las resistencias, se aplica el método de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:
- potencia del resistor de 3 a 25 vatios: en voladizo o en dos soportes en los extremos de las espigas de montaje
- potencia del resistor de 50 a 160 vatios: solo en dos soportes en los extremos de las espigas de montaje

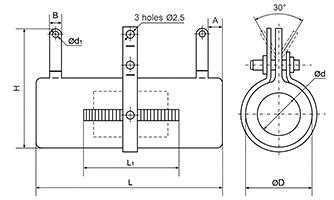

Dimensiones generales y de montaje de las resistencias ajustables tubulares bobinadas:
| Serie | L, mm | L1, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm | Dibujo de la resistencia |
| Resistencia 7.5W | 35 | 17 | 14 | 28 | 6 | 2 | 4.5 | 3.5 |  |
| Resistencia 10W | 40 | 20 | |||||||
| Resistencia 15W | 45 | 23 | 17 | 31 | 8 | ||||
| Resistencia 25W | 50 | 30 | 20 | 35 | 13 | ||||
| Resistencia 50W | 90 | 65 | 30 | 43 | 20 | 3 | 6 | 4.5 | |
| Resistencia 75W | 140 | 110 | |||||||
| Resistencia 100W | 170 | 144 | |||||||
| Resistencia 160W | 220 | 175 |
Resistencias de Potencia Cerámicas Tubulares Bobinadas por AS ENERGI
Nuestra empresa se dedica a la fabricación y venta de resistencias tubulares bobinadas, tanto fijas como ajustables.
Puede comprar resistencias con nosotros en cualquier volumen, y al pedir grandes lotes, el precio será más bajo.
Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para comprar resistencias tubulares WireWound, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Ficha técnica (especificación en PDF) para Resistencias Ajustables Tubulares Bobinadas:
Ficha técnica en PDF para Resistencias Ajustables Tubulares Bobinadas
Guía de uso y funcionamiento de las resistencias:
- Suelde los cables a los terminales del resistor en los orificios especialmente diseñados para ello.
- Al instalar resistencias en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador debe ser de 300°C y su potencia de 65W. El fundente debe consistir en un 25% en peso de colofonia y un 75% en peso de alcohol isopropílico o etílico. Tiempo de soldadura: 5 segundos.
- El voltaje que se puede aplicar al resistor no debe exceder el valor calculado en función de la potencia nominal (o permitida) Pnom y la resistencia nominal Rnom, de acuerdo con la fórmula:
Vmax = (Pnom × Rnom)0.5 - Frecuencia de resonancia: 1500 Hz.
- Recurso operativo al 95%: 30 000 horas.
- Se permite operar los resistores bajo la influencia de medios gaseosos con la siguiente composición (sin formación de mezclas explosivas):
- nitrógeno – hasta el 96%;
- oxígeno – hasta el 50%;
- dióxido de carbono – hasta el 3%;
- hidrógeno – hasta el 20%;
- helio – hasta el 1%;
- argón – hasta el 1,5%.
- Se permite la operación de los resistores durante y después de la exposición a una presión atmosférica reducida hasta 10~5 mm Hg.
- En circuitos eléctricos con voltajes superiores a 500V, los resistores deben utilizarse con aislamiento adicional en los puntos de montaje.
- Cuando se utilicen resistores en equipos con cargas vibratorias de 1 a 2500 Hz y una aceleración de 176,6 m/s2 (18g), las conexiones de los resistores deben soldarse con un cable de sección transversal de 0,5 mm2 con aislamiento mediante un tubo de policlorovinilo de Ø4 mm y longitud de 15-20 mm para resistores de 5-25 W, y de Ø5 mm y longitud de 15-20 mm para resistores de 50-100 W.
- El valor de la fuerza de tracción debe ser 20N (2 kgf).
- La frecuencia superior del rango en el que no deben presentarse frecuencias resonantes es de 1000 Hz.
- La temperatura máxima de la superficie del resistor no debe superar los 250°C.
Gráfico de la reducción de potencia de la resistencia:
La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.
Rendimiento comparativo de las resistencias de alta potencia:
| Serie de Resistores | Tipo | Estructura | Potencia, W | Rango de Resistencia, Ohm | Voltaje Máximo, V | Tolerancia de Resistencia | |
 |
FPT, RX20 | Fijo | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | Ajustable, regulable | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Fijo | Alambre Cemento Cerámico | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | Fijo | Cerámica de alambre, carcasa de aluminio con radiador | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
