Pavlo GorkunTiristores de espárrago de media corriente Sustitución de Kubara Lamina
Tiristores de Corriente Media están optimizados para aplicaciones de corriente media y operación en serie. A medida que la corriente aumenta, también lo hacen las pérdidas de conmutación y el tiempo de apagado hasta un punto donde se vuelven significativos en aplicaciones de frecuencia de línea. La arquitectura de puerta distribuida garantiza un excelente rendimiento de conmutación en un amplio rango de voltaje, corriente y di/dt.
Tiristores de base roscada A-TSM AS ENERGITM son un repuesto, análogo, alternativa para Tiristores de Corriente Media Kubara Lamina.
"Disipadores refrigerados por aire serie O para dispositivos de base roscada" para la refrigeración de tiristores también están disponibles para pedido.
La vida útil del tiristor también está diseñada para lograr un equilibrio óptimo entre las pérdidas por conducción, las pérdidas por conmutación y el tiempo de apagado, para proporcionar la máxima capacidad de manejo de potencia desde la frecuencia de la red hasta 400 Hz. Esto también ofrece beneficios significativos cuando se requiere la conexión en serie o en paralelo de los dispositivos.

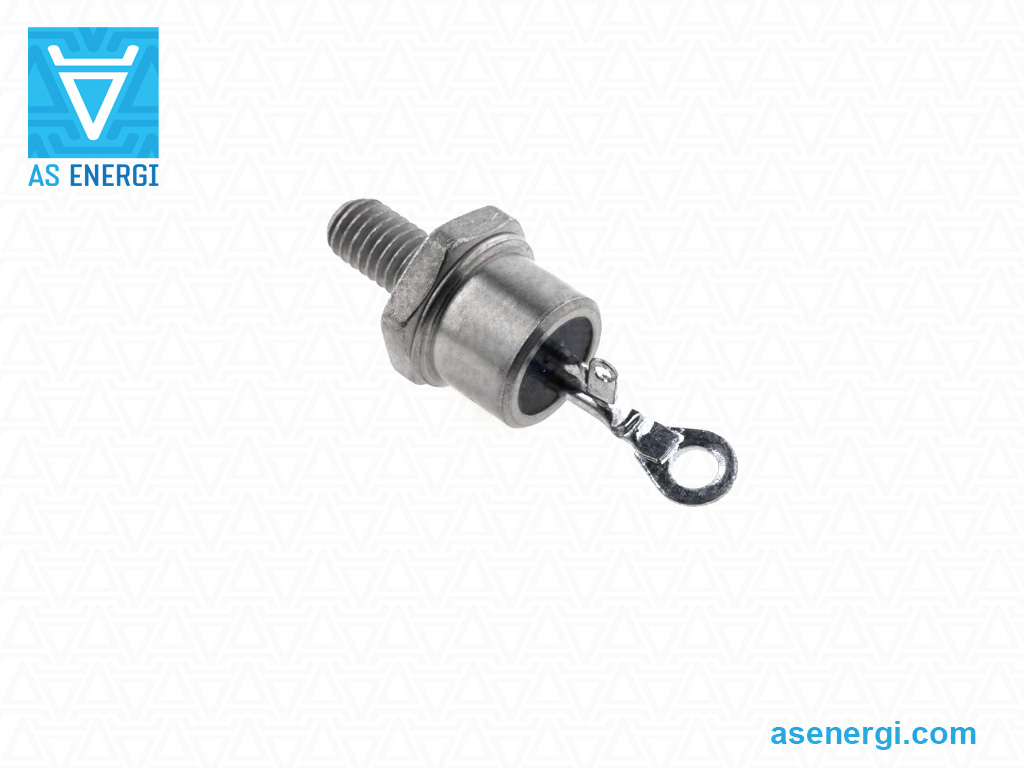

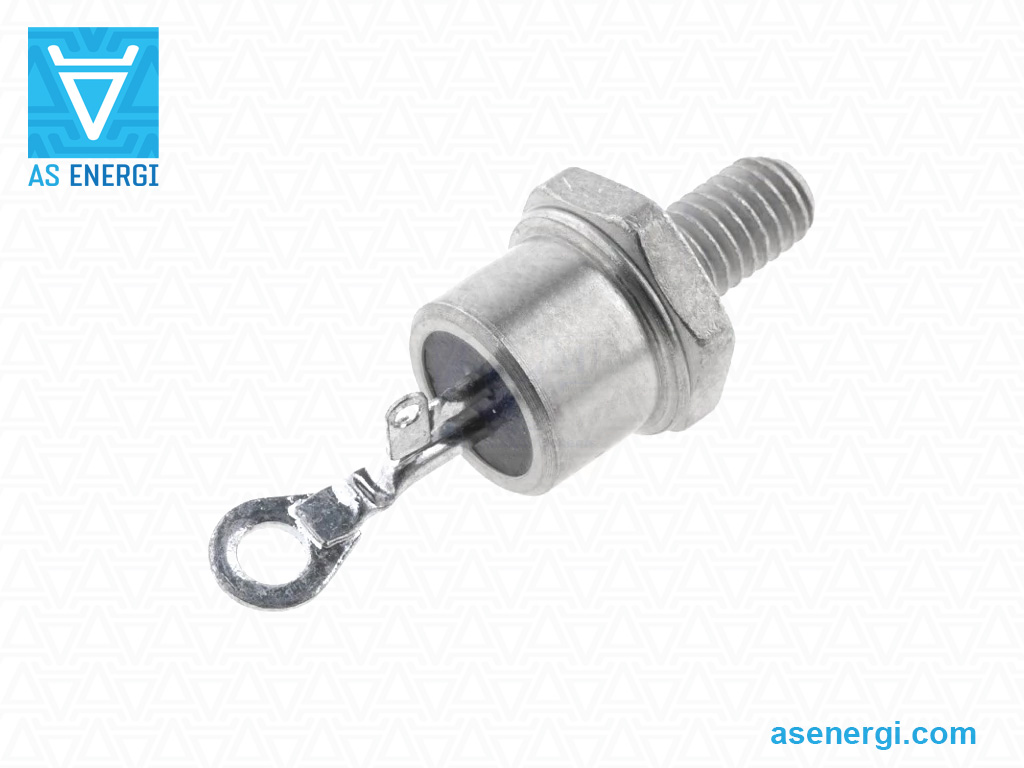

Características: los tiristores se suministran en diseño de espárrago. La base del tiristor es el ánodo, el terminal duro y largo es el cátodo, el terminal duro y corto es el electrodo de control (puerta). Los tiristores se utilizan en circuitos de corriente continua y alterna de instalaciones eléctricas y en convertidores de potencia semiconductores.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de corriente media depende de la clase de voltaje, la cantidad, los términos de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de media corriente Kubara Lamina y recambios
| Tipo |
ITAV/IFAV (TC) |
VRRM/VDRM |
ITSM IFSM |
I2t | VT(TO) | rT | Tvj max |
Rth(j-c) |
W | Paquete | Sustitución AS ENERGITM |
Ficha técnica |
| A (ºC) | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | tipo | |||

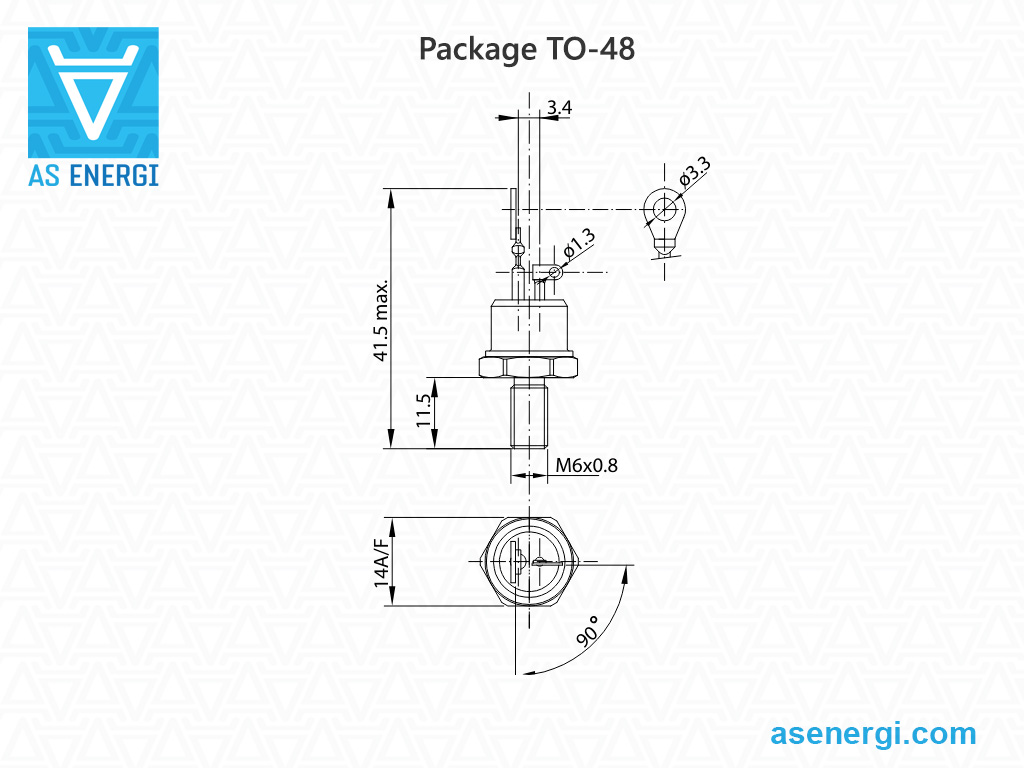

| T32-16-02 | 16 (90) | 200 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-02 |  |
| T32-16-04 | 16 (90) | 400 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-04 | |
| T32-16-08 | 16 (90) | 800 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-08 | |
| T32-16-10 | 16 (90) | 1000 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-10 | |
| T32-16-12 | 16 (90) | 1200 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-12 | |
| T32-16-14 | 16 (90) | 1400 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-14 | |
| T32-20-04 | 20 (85) | 400 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-04 | |
| T32-20-06 | 20 (85) | 600 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-06 | |
| T32-20-08 | 20 (85) | 800 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-08 | |
| T32-20-10 | 20 (85) | 1000 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-10 | |
| T32-20-12 | 20 (85) | 1200 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-12 | |
| T32-20-14 | 20 (85) | 1400 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-14 | |
| T32-25-04 | 25 (80) | 400 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-04 | |
| T32-25-06 | 25 (80) | 600 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-06 | |
| T32-25-08 | 25 (80) | 800 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-08 | |
| T32-25-10 | 25 (80) | 1000 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-10 | |
| T32-25-12 | 25 (80) | 1200 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-12 | |
| T32-25-14 | 25 (80) | 1400 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-14 | |
Guía de numeración de piezas para tiristores de media corriente:
| A | – | TSM | 3 | 2 | – | 25 | – | 06 |
| A | – |  AS ENERGITM |
| TSM | – | Grupo de productos: Tiristor de corriente media. |
| 3 | – | Código de tamaño del elemento. |
| 2 | – | Código del tipo de carcasa: 1 – base con espárrago, carcasa cerámica 2 – base con espárrago, carcasa de vidrio-metal 3,5 – cerámica, carcasa tipo disco de hockey 4 – base plana, carcasa cerámica 6 – base plana, carcasa de vidrio-metal |
| 25 | – | Corriente media en estado abierto IT(AV), Amp. |
| 06 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, además de disipadores de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen y, al pedir grandes cantidades, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas relacionadas con la adquisición de Tiristores de Potencia, Diodos y Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

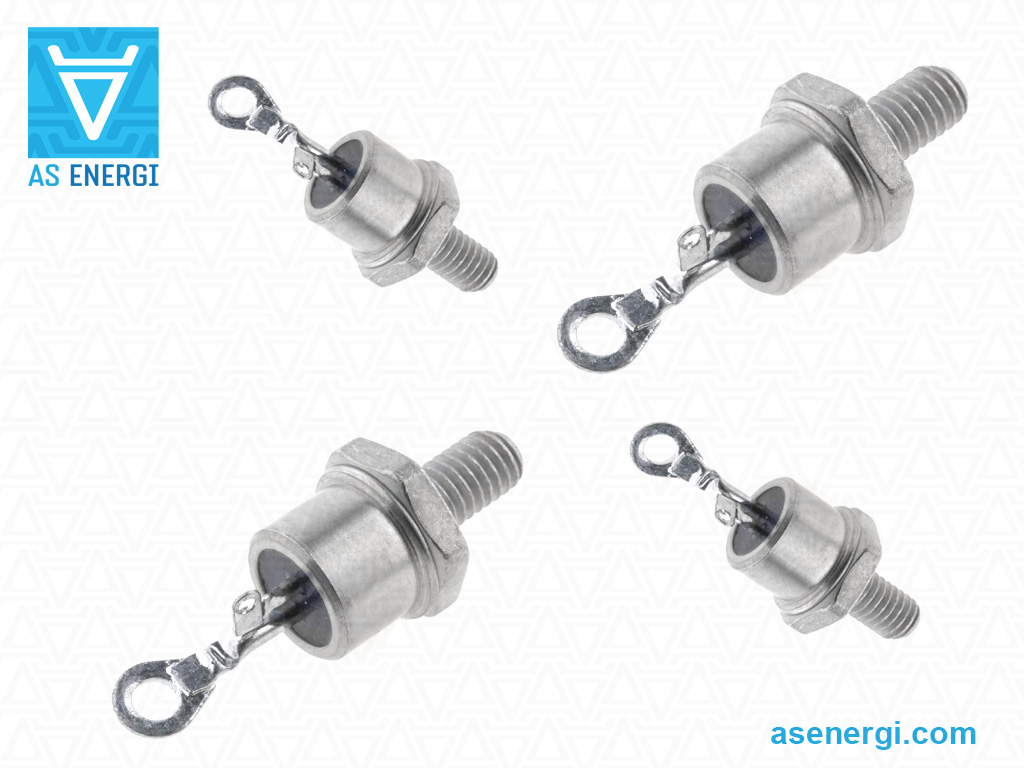

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones de instalación para tiristores de montaje en espárrago:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del tiristor y el disipador se asegura en todo el rango de temperatura mediante un par de apriete adecuado.
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia térmica, se recomienda lubricar (3) con una capa fina de pasta térmica conductora de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
No se deben operar los tiristores de potencia durante largos períodos en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina según el grado requerido de confiabilidad del dispositivo.
Reemplace un tiristor de potencia defectuoso por uno que coincida con los parámetros del que se está sustituyendo.
Se debe proporcionar una superrefrigeración al operar en un ambiente con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores para eliminar polvo y contaminantes y así garantizar una disipación térmica adecuada.
Se deben usar divisores de corriente inductivos (a menudo alambre toroidal trenzado) para igualar las corrientes entre tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficacia de los divisores de corriente en este caso depende de la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra usando resistencias shunt conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se garantiza conectando condensadores en paralelo a cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su funcionamiento.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
