Pavlo GorkunMódulos de diodos rectificadores AMKD
Los Módulos Rectificadores de Potencia AMKD AS ENERGITM son rectificadores no controlables para convertidores CA/CC en diseño monolítico con topología dual de semiconductores (dos interruptores): tipo diodo-diodo. Se utilizan en circuitos de CC y CA con cargas de hasta 701A y voltajes de pulso inverso de hasta 2200V (dependiendo de la serie).
Los módulos rectificadores de diodos están alojados en una carcasa estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.
Catálogo de series de módulos de diodos con parámetros similares
Guía de numeración de piezas para módulos diodo-diodo AMKD
Recomendaciones de instalación para módulos de diodos de potencia
Los módulos de diodos se caracterizan por una alta capacidad de ciclaje eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensiva.
Rango nominal de corrientes de los módulos rectificadores de diodos: 26A, 46A, 81A, 100A, 152A, 162A, 212A, 250A, 260A, 353A, 380A, 700A, 701A. Rango de voltaje nominal: 400V, 600V, 800V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V.
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo común-cátodo, cátodo, ánodo).
Los módulos rectificadores de diodos de la serie AMKD se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de coque o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores/diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores/diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de módulos rectificadores de potencia, diodos y tiristores, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

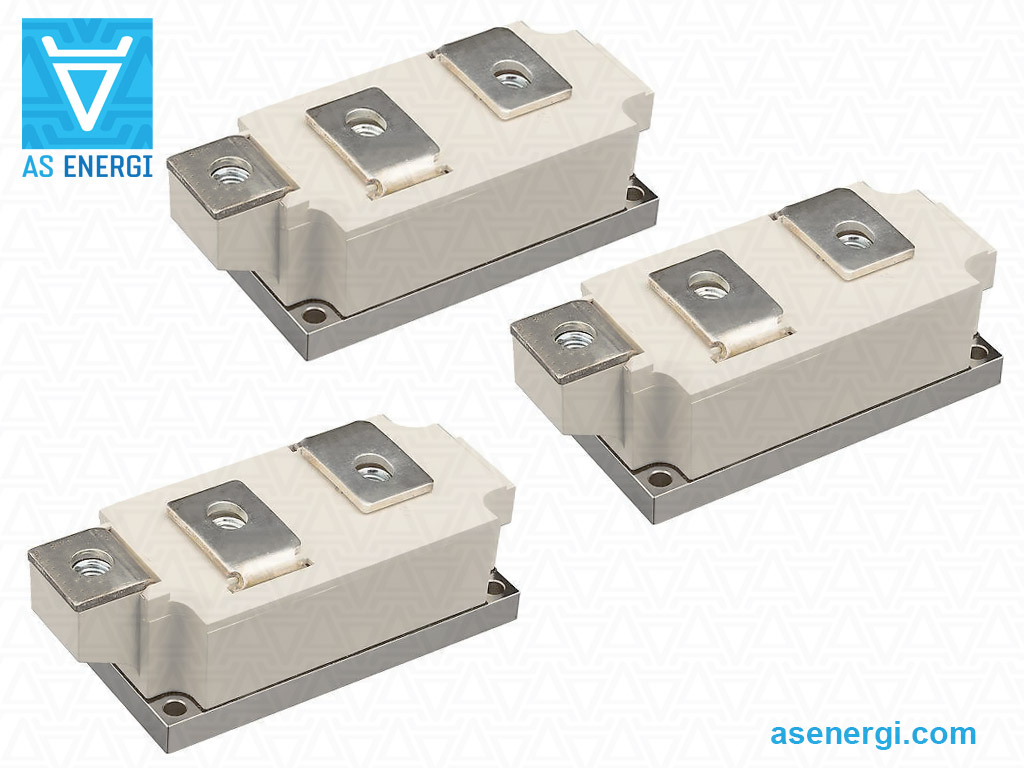

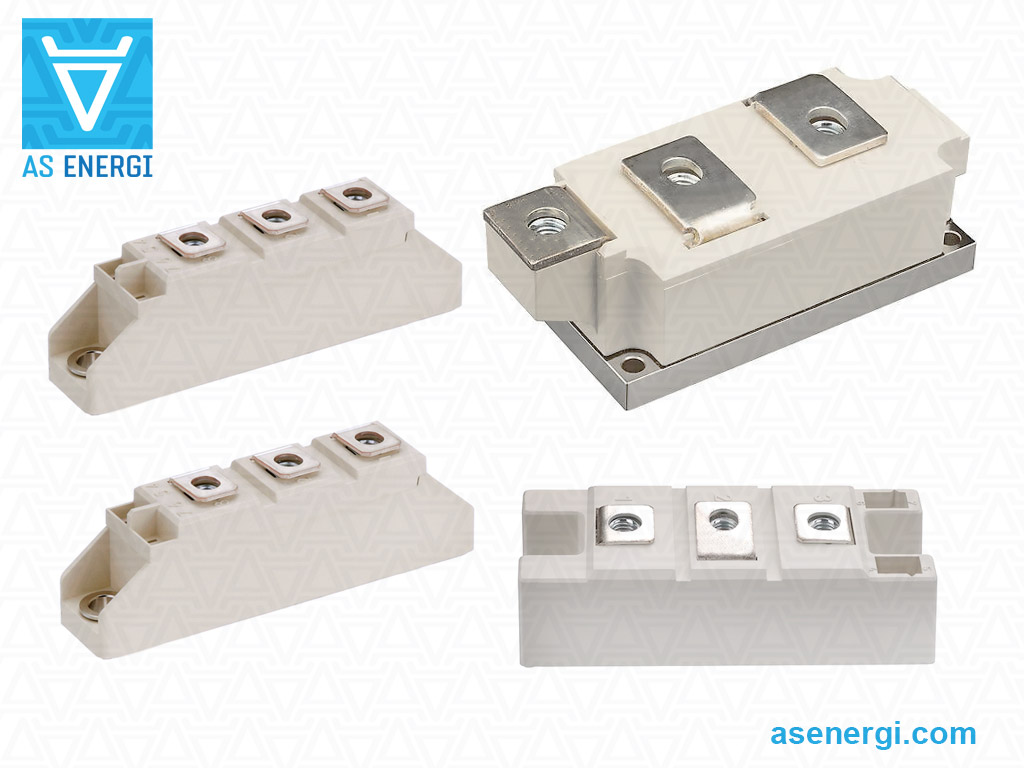

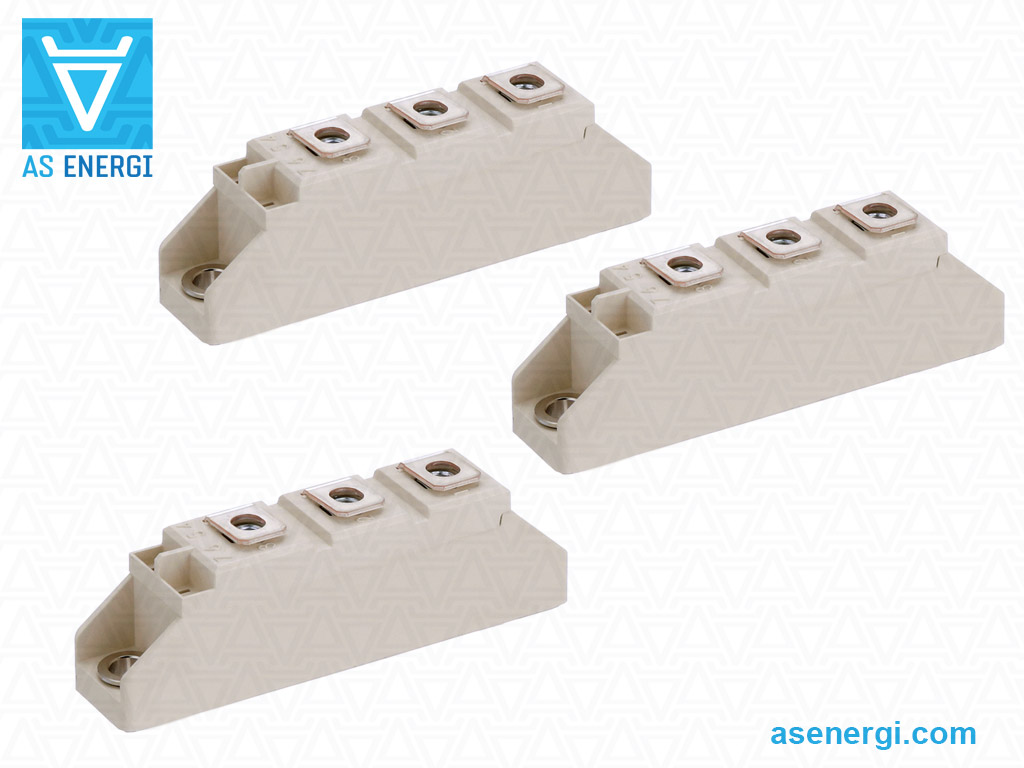

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Carcasas de módulos de diodos rectificadores AMKD

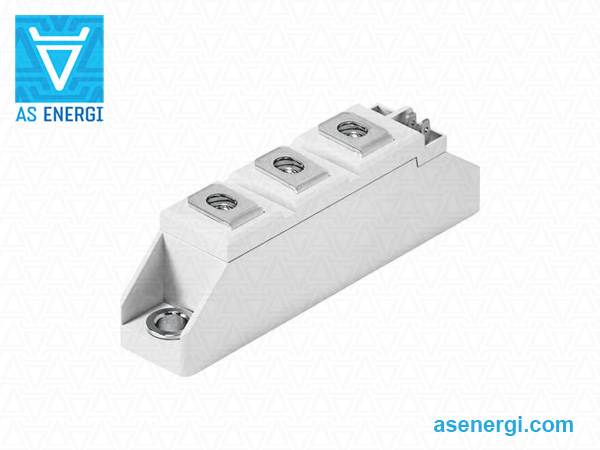

Paquete 1 |

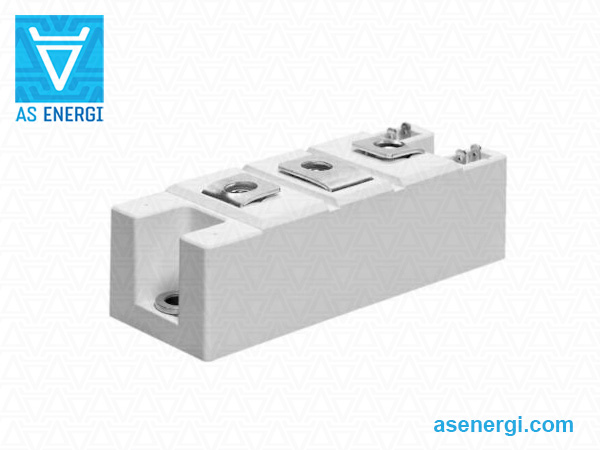

Paquete 2 |

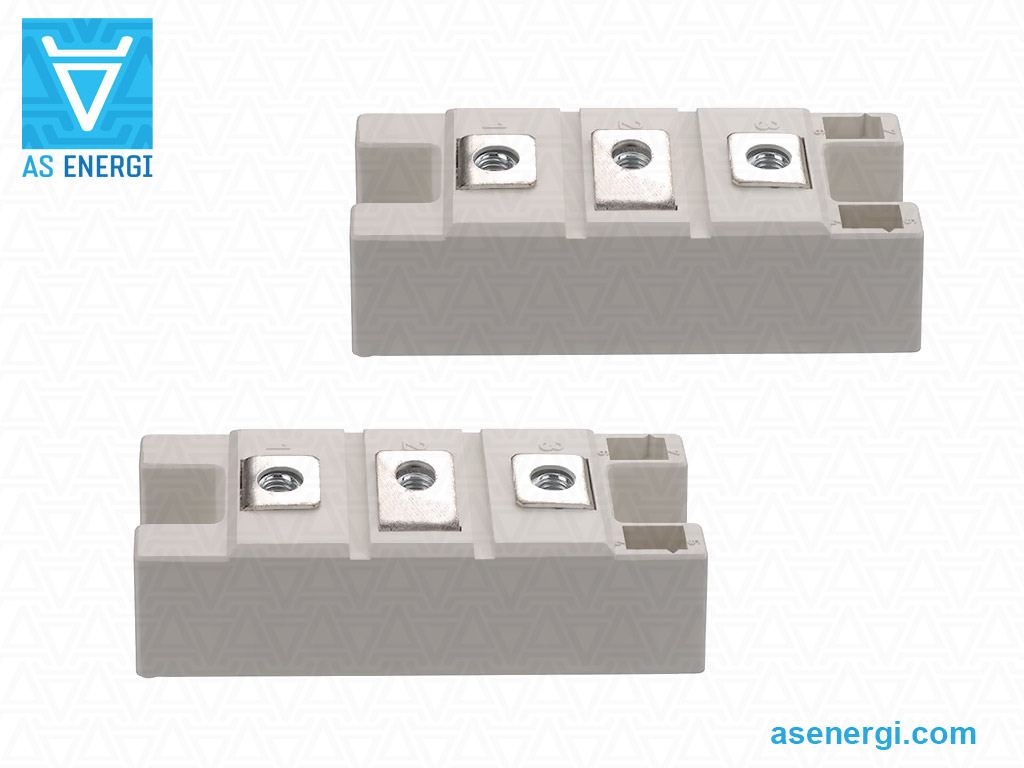

Paquete 3 pegado |

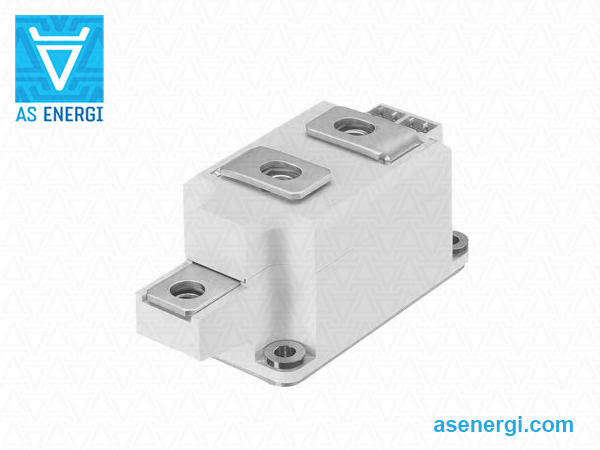

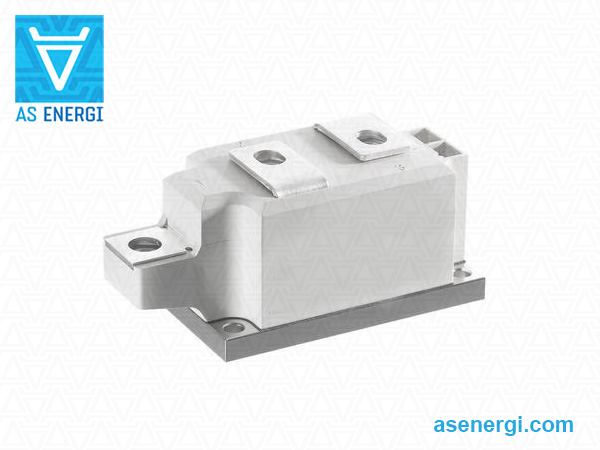

Paquete 3 contacto de presión |

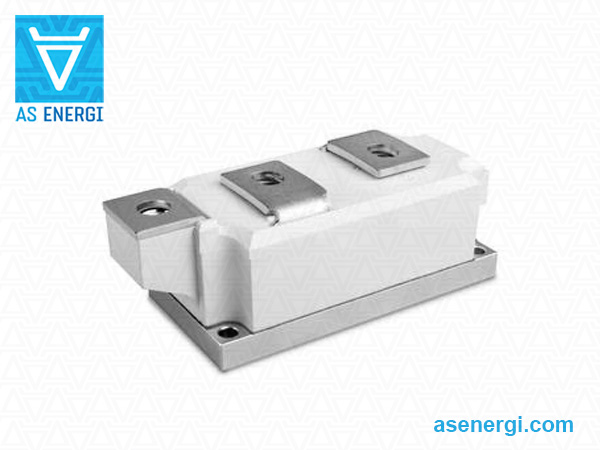

Paquete 5 |
Especificaciones generales de los módulos de diodos rectificadores AMKD
| Serie | Tipo | IFAV (Tcase) |
VRRM | IFSM | I2t | V(TO) | rT | Tvj max | Rth(j-c) (por chip) |
W | Paquete, Dimensiones L×B×H |
Hoja de datos | |
| A | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | mm | ||||
| Paquete 1 | |||||||||||||
| AMKD 26 | AMKD 26-12 | 31 (85ºC) 26 (93ºC) |
1200-1600 | 480 | 1.15 | 0.85 | 6.0 | 125 | 1.00 | 95 | Paquete 1 93x20x30 |
 |
|
| AMKD 26-14 | |||||||||||||
| AMKD 26-16 | |||||||||||||
| AMKD 46 | AMKD 46-08 | 47 (85ºC) 45 (86ºC) |
800-1800 | 600 | 1.80 | 0.85 | 5.0 | 125 | 0.06 | 95 | Paquete 1 93x20x30 |
|
|
| AMKD 46-12 | |||||||||||||
| AMKD 46-14 | |||||||||||||
| AMKD 46-16 | |||||||||||||
| AMKD 46-18 | |||||||||||||
| AMKD 81 | AMKD 81-08 | 82 (85ºC) 80 (87ºC) |
800-1800 | 1750 | 15 | 0.85 | 1.8 | 125 | 0.40 | 95 | Paquete 1 93x20x30 |
|
|
| AMKD 81-12 | |||||||||||||
| AMKD 81-14 | |||||||||||||
| AMKD 81-16 | |||||||||||||
| AMKD 81-18 | |||||||||||||
| AMKD 81 H4 | AMKD 81-20 H4 | 82 (85ºC) 80 (87ºC) |
2000-2200 | 1750 | 15 | 0.85 | 1.8 | 125 | 0.40 | 95 | Paquete 1 93x20x30 |
|
|
| AMKD 81-22 H4 | |||||||||||||
| AMKD 100 | AMKD 100-04 | 100 (85ºC) 67 (100ºC) |
400-1800 | 2000 | 20 | 0.85 | 1.3 | 125 | 0.35 | 95 | Paquete 1 93x20x30 |
|
|
| AMKD 100-06 | |||||||||||||
| AMKD 100-08 | |||||||||||||
| AMKD 100-12 | |||||||||||||
| AMKD 100-14 | |||||||||||||
| AMKD 100-16 | |||||||||||||
| AMKD 100-18 | |||||||||||||
| AMKD 101 | AMKD 101-16 | 134 (85ºC) 101 (100ºC) |
1600 | 2000 | 20 | 0.87 | 2.45 | 130 | 0.19 | 75 | Paquete 1 93x20x30 |
|
|
| Paquete 2 | |||||||||||||
| AMKD 152 H1 | AMKD 152‑16 H1 | 171 (85ºC) 132 (100ºC) |
1600 | 4500 | 101 | 0.82 | 1.35 | 135 | 0.20 | 165 | Paquete 2 94x34x30 |
|
|
| AMKD 162 | AMKD 162-08 | 195 (85ºC) 160 (95ºC) |
800-2200 | 5000 | 125 | 0.85 | 1.20 | 125 | 0.18 | 165 | Paquete 2 94x34x30 |
|
|
| AMKD 162-12 | |||||||||||||
| AMKD 162-14 | |||||||||||||
| AMKD 162-16 | |||||||||||||
| AMKD 162-18 | |||||||||||||
| AMKD 162-20 H4 | |||||||||||||
| AMKD 162-22 H4 | |||||||||||||
| AMKD 212 | AMKD 212-12 | 212 (85ºC) 165 (100ºC) |
1200-1800 | 5500 | 151 | 0.75 | 1.05 | 135 | 0.18 | 165 | Paquete 2 94x34x30 |
|
|
| AMKD 212-14 | |||||||||||||
| AMKD 212-16 | |||||||||||||
| AMKD 212-18 | |||||||||||||
| AMKD 250 | AMKD 250-16 | 255 (85ºC) 199 (100ºC) |
1600-1800 | 6000 | 180 | 0.77 | 1.00 | 135 | 0.13 | 165 | Paquete 2 94x34x30 |
|
|
| AMKD 250-18 | |
||||||||||||
| Paquete 3 | |||||||||||||
| AMKD 260 | AMKD 260-08 | 260 (85ºC) 185 (100ºC) |
800-2200 | 10000 | 500 | 0.90 | 0.37 | 130 | 0.14 | 600 | Paquete 3 115x50x52 |
|
|
| AMKD 260-12 | |||||||||||||
| AMKD 260-14 | |||||||||||||
| AMKD 260-16 | |||||||||||||
| AMKD 260-18 | |||||||||||||
| AMKD 260-20 H4 | |||||||||||||
| AMKD 260-22 H4 | |||||||||||||
| AMKD 353 | AMKD 353-12 | 350 (85ºC) 260 (100ºC) |
1200-1800 | 9500 | 451 | 0.84 | 0.75 | 130 | 0.09 | 600 | Paquete 3 115x50x52 |
|
|
| AMKD 353-14 | |||||||||||||
| AMKD 353-16 | |||||||||||||
| AMKD 353-18 | |||||||||||||
| AMKD 380 | AMKD 380-08 | 380 (100ºC) | 800-2200 | 10000 | 500 | 0.80 | 0.35 | 150 | 0.11 | 600 | Paquete 3 115x50x52 |
|
|
| AMKD 380-12 | |||||||||||||
| AMKD 380-14 | |||||||||||||
| AMKD 380-16 | |||||||||||||
| AMKD 380-18 | |||||||||||||
| AMKD 380-20 H4 | |||||||||||||
| AMKD 380-22 H4 | |||||||||||||
| Paquete 5 | |||||||||||||
| AMKD 700 | AMKD 700-08 | 700 (100ºC) | 800-2200 | 22000 | 2420 | 0.75 | 0.20 | 150 | 0.065 | 1420 | Paquete 5 150x60x52 |
|
|
| AMKD 700-12 | |||||||||||||
| AMKD 700-14 | |||||||||||||
| AMKD 700-16 | |||||||||||||
| AMKD 700-18 | |||||||||||||
| AMKD 700-20 H4 | |||||||||||||
| AMKD 700-22 H4 | |||||||||||||
| AMKD 701 | AMKD 701-12 | 701 (100ºC) 820 (85ºC) |
1200-2200 | 22500 | 2530 | 0.70 | 0.28 | 160 | 0.072 | 1400 | Paquete 5 150x60x52 |
|
|
| AMKD 701-16 | |||||||||||||
| AMKD 701-18 | |||||||||||||
| AMKD 701‑22 H4 | |||||||||||||
Guía de numeración de piezas para módulos de diodos AMKD:
| A | M | KD | 380 | – | 22 | H4 |
| A | – |  AS ENERGITM |
| M | – | Tipo de semiconductor: Módulo. |
| KD | – | Topología de conexión interna: Diodo-Diodo. |
| 380 | – | Corriente nominal (ITAV), A. |
| 22 | – | Clase de tensión (VRRM/100). |
| H4 | – | Opción, si procede; por ejemplo, H4 significa Visol = 4800 V. |
Posibles alternativas, sustitutos, análogos, productos equivalentes:
Descargar el catálogo de módulos de diodos rectificadores
Lista de series de módulos de diodos rectificadores de potencia con parámetros y tamaños de carcasa similares.
| Serie | IFAV (Tcase) | VRRM | Topología | Dimensiones, mm | Paquete | Ficha de datos |
| AMKD 26 | 26 A (93ºC) | 1200-1600 V | diodo-diodo | 93x20x30 | 1 | |
| SKKD 26 | 26 A (93ºC) | 1200-1600 V | diodo-diodo | 93x20x30 | 1 | |
| MDD-25 | 25 A (100ºC) | 400-1800 V | diodo-diodo | 92x20x30 | 1 | |
| AMKD 46 | 47 A (85ºC) | 800-1800 V | diodo-diodo | 93x20x30 | 1 | |
| SKKD 46 | 47 A (85ºC) | 800-1800 V | diodo-diodo | 93x20x30 | 1 | |
| MDD-40 | 40 A (100ºC) | 400-1800 V | diodo-diodo | 92x20x30 | 1 | |
| MDD-63 | 63 A (100ºC) | 400-1600 V | diodo-diodo | 92x20x30 | 1 | |
| AMKD 81 | 82 A (85ºC) | 800-1800 V | diodo-diodo | 93x20x30 | 1 | |
| SKKD 81 | 82 A (85ºC) | 800-1800 V | diodo-diodo | 93x20x30 | 1 | |
| MDD-80 | 80 A (100ºC) | 400-1600 V | diodo-diodo | 92x20x30 | 1 | |
| AMKD 100 | 100 A (85ºC) | 400-1800 V | diodo-diodo | 93x20x30 | 1 | |
| SKKD 100 | 100 A (85ºC) | 400-1800 V | diodo-diodo | 93x20x30 | 1 | |
| MDD-100 | 100 A (100ºC) | 400-1600 V | diodo-diodo | 92x20x30 | 1 | |
| MDD-125 | 125 A (92ºC) | 400-1600 V | diodo-diodo | 94x34x32 | 2 | |
| AMKD 101 | 101 A (100ºC) | 1600 V | diodo-diodo | 93x20x30 | 1 | |
| SKKD 101 | 101 A (100ºC) | 1600 V | diodo-diodo | 93x20x30 | 1 | |
| MDD-100 | 100 A (100ºC) | 400-1600 V | diodo-diodo | 92x20x30 | 1 | |
| MDD-125 | 125 A (92ºC) | 400-1600 V | diodo-diodo | 94x34x32 | 2 | |
| AMKD 152 H1 | 132 A (100ºC) | 1600 V | diodo-diodo | 94x34x30 | 2 | |
| SKKD 152 H1 | 132 A (100ºC) | 1600 V | diodo-diodo | 94x34x30 | 2 | |
| MD3-155-F | 155 A (100ºC) | 3000-3600 V | diodo-diodo | 94x34x30 | 2 | |
| AMKD 162 | 160 A (95ºC) | 800-2200 V | diodo-diodo | 94x34x30 | 2 | |
| SKKD 162 | 160 A (95ºC) | 800-2200 V | diodo-diodo | 94x34x30 | 2 | |
| MDD-160 | 160 A (89ºC) | 400-1600 V | diodo-diodo | 94x34x32 | 2 | |
| MD3-160-F | 160 A (98ºC) | 3000-3600 V | diodo-diodo | 94x34x30 | 2 | |
| MD3-175-F | 175 A (100ºC) | 2400-2800 V | diodo-diodo | 94x34x30 | 2 | |
| AMKD 212 | 212 A (85ºC) | 1200-1800 V | diodo-diodo | 94x34x30 | 2 | |
| SKKD 212 | 212 A (85ºC) | 1200-1800 V | diodo-diodo | 94x34x30 | 2 | |
| MDD-200 | 200 A (89ºC) | 400-1600 V | diodo-diodo | 115x53x51 | 3 | |
| MD3-200-F | 200 A (90ºC) | 2000-2800 V | diodo-diodo | 94x34x30 | 2 | |
| MD3-215-F | 215 A (100ºC) | 2000-2200 V | diodo-diodo | 94x34x30 | 2 | |
| AMKD 250 | 255 A (85ºC) | 1600-1800 V | diodo-diodo | 94x34x30 | 2 | |
| SKKD 250 | 255 A (85ºC) | 1600-1800 V | diodo-diodo | 94x34x30 | 2 | |
| MDD-250 | 250 A (86ºC) | 400-1600 V | diodo-diodo | 115x53x51 | 3 | |
| MD3-245-F | 245 A (100ºC) | 1000-1800 V | diodo-diodo | 94x34x30 | 2 | |
| MD3-250-F | 250 A (99ºC) | 1000-1800 V | diodo-diodo | 94x34x30 | 2 | |
| AMKD 260 | 260 A (85ºC) | 800-2200 V | diodo-diodo | 115x50x52 | 3 | |
| SKKD 260 | 260 A (85ºC) | 800-2200 V | diodo-diodo | 115x50x52 | 3 | |
| MDD-250 | 250 A (86ºC) | 400-1600 V | diodo-diodo | 115x53x51 | 3 | |
| MD3-250-C1 | 250 A (98ºC) | 3000-3600 V | diodo-diodo | 115x50x52 | 3 | |
| AMKD 353 | 350 A (85ºC) | 1200-1800 V | diodo-diodo | 115x50x52 | 3 | |
| SKKD 353 | 350 A (85ºC) | 1200-1800 V | diodo-diodo | 115x50x52 | 3 | |
| MDD-350 | 350 A (100ºC) | 400-1800 V | diodo-diodo | 115x50x52 | 3 | |
| MD3-400-C1 | 400 A (106ºC) | 1000-1800 V | diodo-diodo | 115x50x52 | 3 | |
| AMKD 380 | 380 A (100ºC) | 800-2200 V | diodo-diodo | 115x50x52 | 3 | |
| SKKD 380 | 380 A (100ºC) | 800-2200 V | diodo-diodo | 115x50x52 | 3 | |
| MD3-400-C1 | 400 A (106ºC) | 1000-1800 V | diodo-diodo | 115x50x52 | 3 | |
| MD3-400-A2 | 400 A (97ºC) | 4600-5200 V | diodo-diodo | 150x60x52 | 5 | |
| AMKD 700 | 700 A (100ºC) | 800-2200 V | diodo-diodo | 150x60x52 | 5 | |
| SKKD 700 | 700 A (100ºC) | 800-2200 V | diodo-diodo | 150x60x52 | 5 | |
| MDD-800 | 800 A (100ºC) | 800-2400 V | diodo-diodo | 180x77x80 | 7 | |
| MD3-800-D | 800 A (85ºC) | 3800-4400 V | diodo-diodo | 180x77x80 | 7 | |
| AMKD 701 | 701 A (100ºC) | 1200-2200 V | diodo-diodo | 150x60x52 | 5 | |
| SKKD 701 | 701 A (100ºC) | 1200-2200 V | diodo-diodo | 150x60x52 | 5 | |
| MDD-800 | 800 A (100ºC) | 800-2400 V | diodo-diodo | 180x77x80 | 7 | |
| MD3-800-D | 800 A (85ºC) | 3800-4400 V | diodo-diodo | 180x77x80 | 7 | |
También hay disponibles bajo pedido series alternativas de módulos de diodos rectificadores para corrientes de hasta 1200 A:
| Serie | IFAV (Tcase) | VRRM | Topología | Dimensiones, mm | Paquete | Ficha de datos |
| MDD-300 | 300 A (100ºC) | 400-1800 V | diodo-diodo | 115x53x51 | 3 | |
| MDD-320 | 320 A (107ºC) | 1200-2800 V | diodo-diodo | 115x50x52 | 3 | |
| MD3-320-C1 | 320 A (107ºC) | 2000-2800 V | diodo-diodo | 115x50x52 | 3 | |
| MD3-320-A2 | 320 A (100ºC) | 4600-6500 V | diodo-diodo | 150x60x52 | 5 | |
| MD3-470-A2 | 470 A (100ºC) | 3800-4400 V | diodo-diodo | 150x60x52 | 5 | |
| MDD-500 | 500 A (100ºC) | 800-2600 V | diodo-diodo | 150x60x52 | 5 | |
| MD3-500-A2 | 500 A (102ºC) | 3000-3600 V | diodo-diodo | 150x60x52 | 5 | |
| MD3-515-A2 | 515 A (100ºC) | 3000-3600 V | diodo-diodo | 150x60x52 | 5 | |
| MD3-580-A2 | 580 A (100ºC) | 2000-2600 V | diodo-diodo | 150x60x52 | 5 | |
| MDD-630 | 630 A (103ºC) | 1000-2800 V | diodo-diodo | 150x60x52 | 5 | |
| MD3-630-A2 | 630 A (103ºC) | 1000-1800 V | diodo-diodo | 150x60x52 | 5 | |
| MD3-660-A2 | 660 A (100ºC) | 1000-1800 V | diodo-diodo | 150x60x52 | 5 | |
| MD3-1000-D | 1000 A (91ºC) | 2000-2800 V | diodo-diodo | 180x77x84 | 7 | |
| MDD-1000 | 1000 A (100ºC) | 600-1800 V | diodo-diodo | 180x77x84 | 7A | |
| MDD-1200 | 1200 A (100ºC) | 600-1800 V | diodo-diodo | 180x77x84 | 7A | |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de disipadores de calor y superficies
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la ficha de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Deben cumplirse las siguientes especificaciones mecánicas:
– Desnivel de la superficie de montaje del disipador de calor: ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Se sugiere un espesor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad de un espesor óptimo de la pasta térmica.
Par de apriete en el disipador de calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas, arandelas de seguridad de resorte o tornillos combinados. Debe respetarse el valor de par especificado en la ficha de datos.
Se recomienda un par de apriete inicial y un reajuste al valor de par dado. Para el proceso de atornillado, se debe limitar la velocidad y se recomienda una limitación de par suave para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
