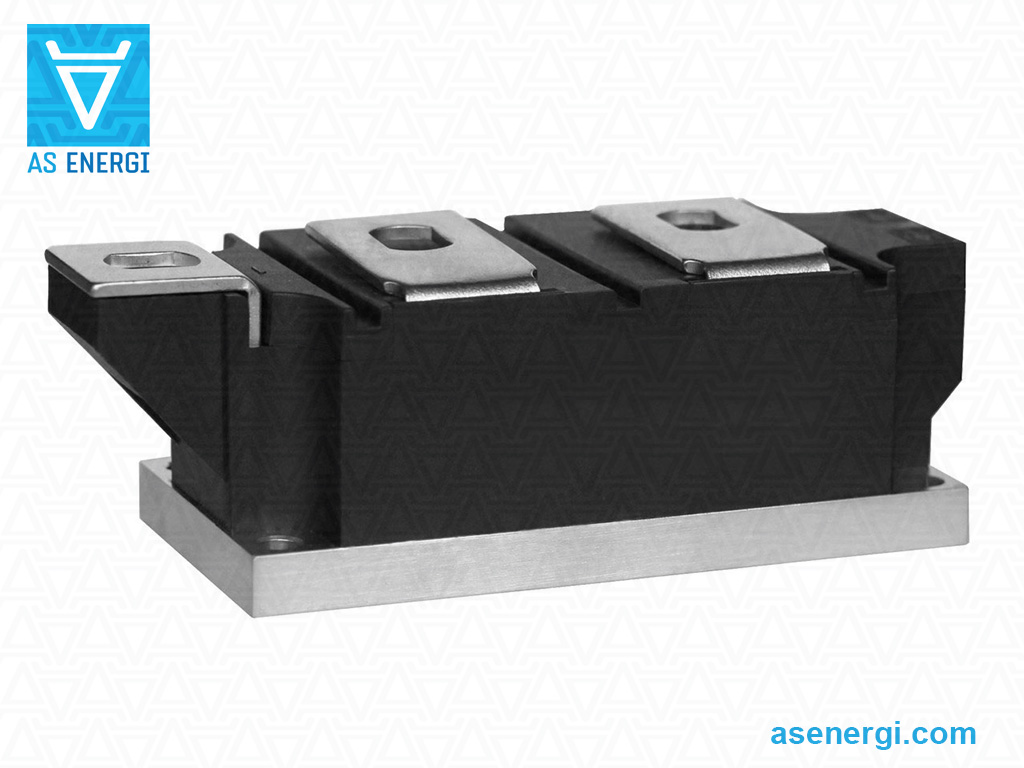

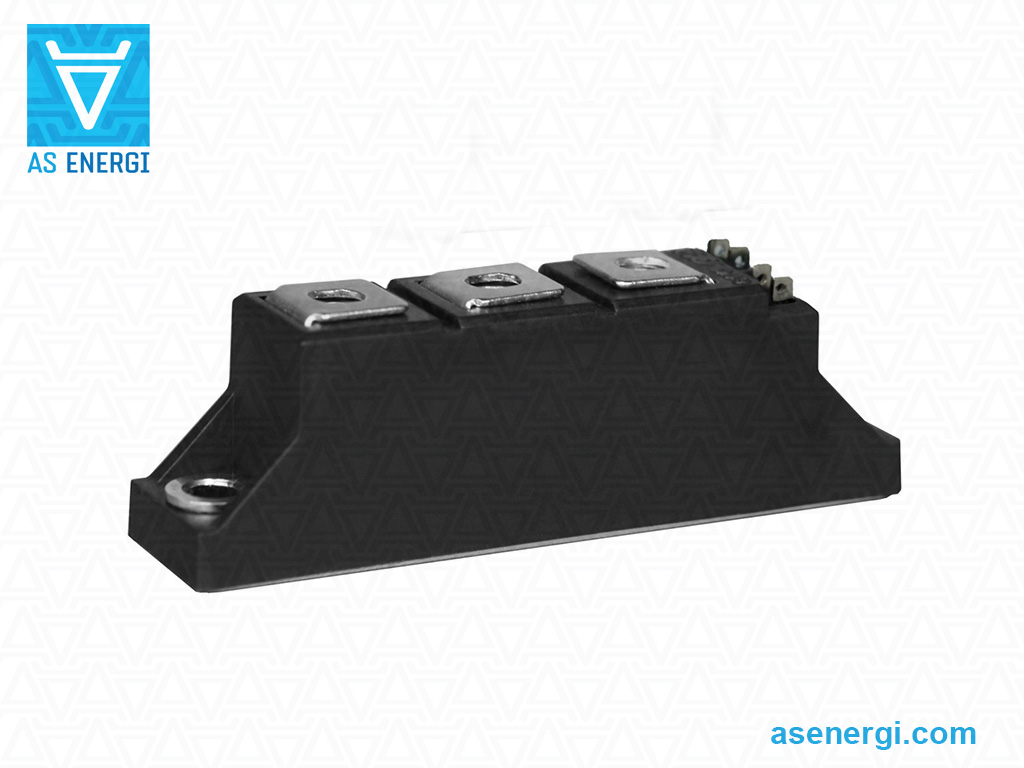

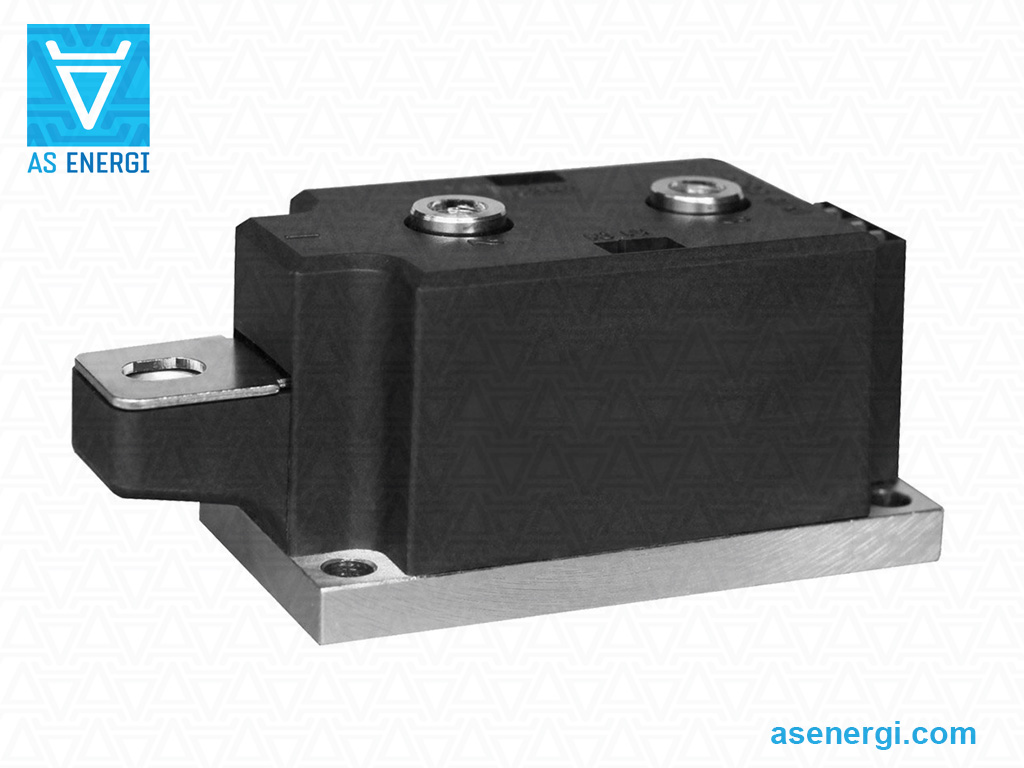

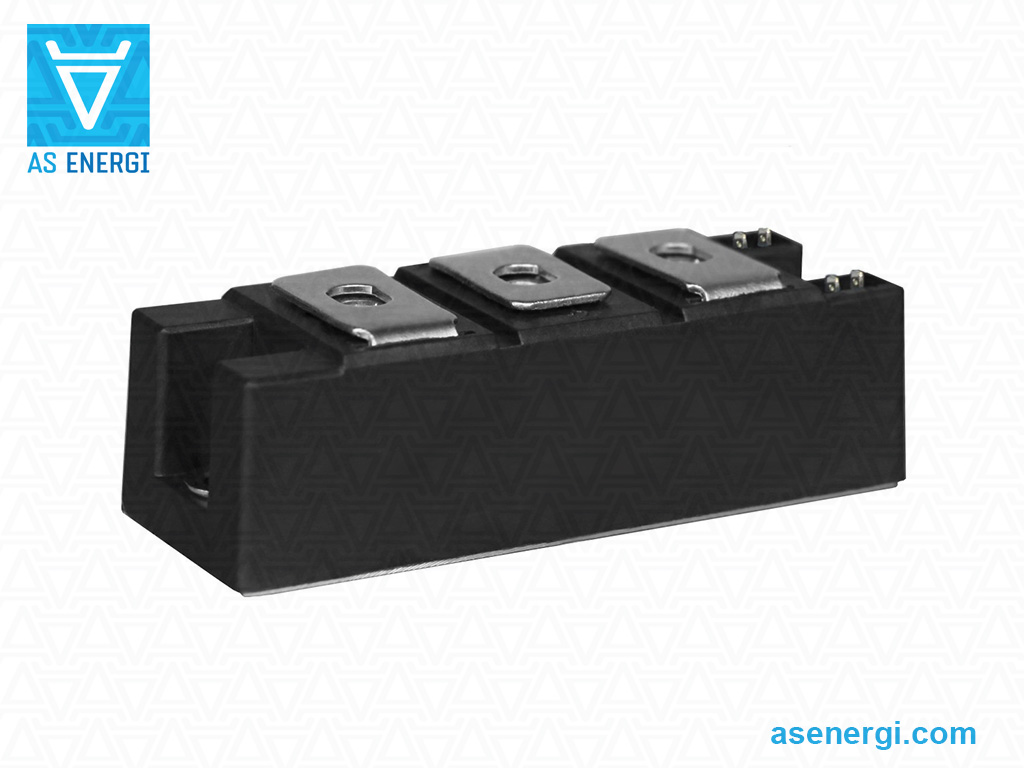

Módulos tiristores dobles MTC

Módulos de tiristores SCR de potencia MTC AS ENERGITM con diseño monolítico y topología dual de semiconductores (dos interruptores): tipo tiristor-tiristor. Se utilizan en circuitos de CC y CA con cargas de hasta 1200A y voltajes de pulso inverso de hasta 3600V (dependiendo de la serie).

Los módulos de tiristores están alojados en una carcasa estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.

Guía de numeración de piezas para módulos de tiristores MTC

Recomendaciones de instalación para módulos de tiristores

Los módulos de tiristores se caracterizan por una alta capacidad de ciclo eléctrico y térmico, lo que garantiza una alta fiabilidad y una larga vida útil en modos de operación intensivos.

Diagrama de circuito de los módulos MTC

Rango nominal de corrientes de los módulos de tiristores rectificadores: 26A, 40A, 55A, 70A, 90A, 110A, 135A, 160A, 182A, 200A, 250A, 285A, 300A, 350A, 400A, 500A, 570A, 600A, 800A, 1000A, 1200A. Rango de voltaje nominal: 600V, 700V, 800V, 900V, 1000V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V, 2400V, 2600V, 2800V, 3000V, 3200V, 3400V, 3600V.

Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo). Los terminales de control están marcados como K1, G1, K2, G2.

Los módulos de dos posiciones tienen diferentes circuitos de conmutación (diagramas de circuitos eléctricos): МТC – medio puente; МТK – esquema con cátodo común; МТA – esquema con ánodo común.

Los módulos de tiristores duales de la serie MTC se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de arco o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.

Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos declaración de calidad y certificado de conformidad.

El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Para consultas sobre la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para un pedido grande, le ofreceremos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

Ver más fotos

Especificaciones generales de los módulos tiristor-tiristor MTC

Serie IT(AV)
(TC)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt IDRM
IRRM		 IGT VGT IH VTM/
ITM		 VT(TO) rT Rth(j-c) Tjmax W Esquema Ficha técnica
A (°C) V kA kA2·s V/µs A/µs mA mA V mA V/A V mΩ °C/W °C g PDF
MTC26 26 (85) 600-1800 0.65 2.1 800 50 8 100 2.5 120 1.69/80 0.85 9.68 0.950 125 115 92x20x30 PDF
MTC26 26 (85) 1900-2500 0.65 2.1 800 50 10 100 2.5 150 1.82/80 0.85 9.68 0.95 125 115 92x20x30 PDF
MTC40 40 (85) 600-1800 1.15 6.6 800 50 8 100 2.5 120 1.60/120 0.85 5.57 0.650 125 115 92x20x30 PDF
MTC40 40 (85) 1900-2500 1.15 6.6 800 50 10 100 2.5 150 1.85/120 0.85 5.57 0.65 125 115 92x20x30 PDF
MTC55 55 (85) 600-1800 1.50 11.3 800 50 8 100 2.5 120 1.50/170 0.85 3.47 0.530 125 115 92x20x30 PDF
MTC55 55 (85) 1900-2500 1.50 11.3 800 50 10 100 2.5 150 1.96/170 0.85 4.80 0.49 125 115 92x20x30 PDF
MTC70 70 (85) 600-1800 1.70 14.5 800 50 10 100 2.5 120 1.48/210 0.80 2.64 0.410 125 115 92x20x30 PDF
MTC70 70 (85) 1900-2500 1.70 14.5 800 50 12 100 2.5 150 1.93/210 0.85 3.50 0.39 125 115 92x20x30 PDF
MTC90 90 (85) 600-1800 2.25 25 800 50 10 100 2.5 120 1.70/270 0.80 3.01 0.28 125 160 94x25x35 PDF
MTC90 90 (85) 1900-2500 2.25 25 800 100 12 100 2.5 150 2.12/270 0.85 3.26 0.28 125 160 94x25x35 PDF
MTC110 110 (85) 600-1800 2.8 39 800 100 12 100 2.5 120 1.69/330 0.80 2.29 0.250 125 160 94x25x35 PDF
MTC110 110 (85) 1900-2500 2.8 39 800 100 15 100 2.5 150 1.95/330 0.85 2.25 0.25 125 160 94x25x35 PDF
MTC110 110 (85) 2600-3600 2.80 39 800 100 18 100 2.5 150 2.68/330 1.15 2.88 0.19 125 320 94x36x30 PDF
MTC135 135 (85) 600-1800 3.6 65 800 100 15 150 2.5 150 1.75/410 0.80 2.85 0.200 125 320 94x36x30 PDF
MTC135 135 (85) 1900-2500 3.6 65 800 100 25 150 2.5 150 1.96/410 0.85 1.91 0.20 125 320 94x36x30 PDF
MTC135 135 (85) 2600-3600 3.60 65 800 100 25 150 2.5 150 2.35/410 0.94 2.40 0.17 125 320 94x36x30 PDF
MTC160 160 (85) 600-1800 6.0 180 800 100 15 150 2.5 150 1.70.480 0.80 1.69 0.170 125 320 94x36x30 PDF
MTC160 160 (85) 1900-2500 6.0 180 800 100 25 150 2.5 150 1.90/480 0.85 1.53 0.17 125 320 94x36x30 PDF
MTC182 182 (85) 600-1800 7.0 245 800 100 20 150 2.5 150 1.62/550 0.80 1.26 0.160 125 320 94x36x30 PDF
MTC182 182 (85) 1900-2500 7.0 245 800 100 25 150 2.5 150 1.84/550 0.85 1.21 0.16 125 320 94x36x30 PDF
MTC200 200 (85) 600-1800 8.0 320 800 100 25 180 2.5 180 1.65/600 0.80 1.27 0.140 125 860 92x50x50 PDF
MTC200 200 (85) 1900-2500 8.0 320 800 100 35 180 2.5 150 1.90/600 0.85 1.14 0.14 125 860 92x50x50 PDF
MTC200 200 (85) 2600-3600 8.0 320 800 100 35 180 2.5 150 2.55/600 0.96 1.30 0.12 125 860 92x50x50 PDF
MTC250 250 (85) 600-1800 9.0 405 800 100 25 180 2.5 180 1.57/750 0.80 0.85 0.120 125 860 92x50x50 PDF
MTC250 250 (85) 1900-2500 9.0 405 800 100 35 180 2.5 150 1.73/750 0.80 0.85 0.120 125 860 92x50x50 PDF
MTC250 250 (85) 2600-3600 9.0 405 800 100 35 180 2.5 150 2.63/750 0.91 0.90 0.11 125 860 92x50x50 PDF
MTC285 285 (85) 600-1800 9.1 414 800 100 25 180 2.5 180 1.45/750 0.80 0.53 0.12 125 860 92x50x50 PDF
MTC300 300 (85) 600-1800 9.2 423 800 100 35 180 2.5 180 1.58/900 0.80 0.72 0.10 125 1350 108x62x52 PDF
MTC300 300 (85) 1900-2500 9.2 423 800 100 45 180 2.5 150 1.68/900 0.85 0.65 0.10 125 1350 108x62x52 PDF
MTC300 300 (85) 2600-3600 9.2 423 800 100 50 180 2.5 150 2.45/900 0.93 1.0 008 125 1350 108x62x52 PDF
MTC350 350 (85) 600-1800 11.0 605 800 100 35 180 2.5 180 1.45/1050 0.95 0.36 0.090 125 1350 108x62x52 PDF
MTC350 350 (85) 1900-2500 11 605 800 100 45 180 2.5 150 1.89/1050 0.84 0.50 0.09 125 1350 108x62x52 PDF
MTC400 400 (85) 600-1800 12.5 781 800 100 35 200 3.0 200 1.52/1200 0.80 0.49 0.080 125 2040 124x66x64 PDF
MTC400 400 (85) 1900-2500 12.5 781 800 100 45 200 3.0 200 1.94/1200 0.83 0.42 0.08 125 1350 108x62x52 PDF
MTC400 400 (85) 2600-3600 12.5 781 800 100 50 200 3.0 200 2.35/1200 0.98 0.88 0.054 125 2300 135x76x62 PDF
MTC400-W 400 (55) 600-1800 12.5 781 800 100 35 200 3.0 200 1.90/1200 0.8 0.8 0.11 125 1300 92x50x57 PDF
MTC400-W 400 (55) 1900-2500 12.5 781 800 100 45 200 3.0 200 2.18/1200 0.82 0.79 0.11 125 1300 92x50x57 PDF
MTC400-W 400 (55) 2600-3600 12.5 781 800 100 50 200 3.0 200 2.85/1200 1.12 1.25 0.073 125 1820 108x62x58 PDF
MTC500 500 (85) 600-1800 14.5 1051 800 100 35 200 3.0 200 1.44/1500 0.80 0.34 0.065 125 2040 124x66x64 PDF
MTC500 500 (85) 1900-2500 14.5 1051 800 100 45 200 3.0 200 1.92/1500 0.85 0.39 0.06 125 2300 135x76x62 PDF
MTC500-W 500 (55) 600-1800 14.5 1051 800 100 35 200 3.0 200 1.90/1500 0.80 0.64 0.087 125 1820 108x62x58 PDF
MTC500-W 500 (55) 1900-2500 14.5 1051 800 100 45 200 3.0 200 2.15/1500 0.87 0.78 0.073 125 1820 108x62x58 PDF
MTC500-W 500 (55) 2600-3600 14.5 1051 800 100 50 200 3.0 200 2.95/1500 1.09 1.19 0.054 125 2600 135x76x68 PDF
MTC570 570 (85) 600-1800 15 1125 800 100 35 200 3.0 200 1.45/1600 0.80 0.20 0.065 125 1300 124x60x51 PDF
MTC600 600 (85) 600-1800 16 1280 800 100 45 200 3.0 200 1.45/1800 0.80 0.28 0.054 125 2300 135x76x62 PDF
MTC600 600 (85) 1900-2500 16 1280 800 100 50 200 3.0 200 1.80/1800 0.88 0.24 0.054 125 2300 135x76x62 PDF
MTC600-W 600 (55) 600-1800 16 1280 800 100 45 200 3.0 200 1.90/1800 0.80 0.53 0.073 125 1820 108x62x58 PDF
MTC600-W 600 (55) 1900-2500 16 1280 800 100 50 200 3.0 200 2.15/1800 0.89 0.83 0.054 125 2600 135x76x68 PDF
MTC600-W 600 (55) 2600-3600 16 1280 800 100 55 200 3.0 200 2.95/1800 1.02 0.95 0.048 125 2600 135x76x68 PDF
MTC800 800 (85) 600-1800 22 2420 800 100 45 200 3.0 200 1.86/2400 0.80 0.20 0.042 125 3500 150x76x78 PDF
MTC800-W 800 (55) 600-1800 22 2420 800 100 45 200 3.0 200 1.95/1800 0.80 0.42 0.054 125 2600 135x76x68 PDF
MTC800-W 800 (55) 1900-2500 22 2420 800 100 50 200 3.0 200 2.35/1800 0.88 0.47 0.048 125 2600 135x76x68 PDF
MTC1000 1000 (85) 600-1800 28 3920 800 100 55 200 3.0 200 1.96/3000 0.80 0.15 0.034 125 3800 150x77x83 PDF
MTC1000-W 1000 (55) 600-1800 28 3920 800 100 55 200 3.0 200 1.95/3000 0.81 0.21 0.052 125 3600 150x76x78 PDF
MTC1200 1200 (85) 600-1800 34 5780 800 100 55 200 3.0 200 1.76/3000 0.80 0.09 0.031 125 3800 150x77x83 PDF

MTC-W – módulos de refrigeración por agua

Guía de numeración de piezas para módulos tiristor-tiristor MTC:

MT C 400 – 25 – W
MT – Módulo tiristor, brand AS ENERGITM.
C – Topología circular.
400 – Corriente media en estado abierto IT(AV), Amp.
25 – Clase de tensión VRRM / 100 (Tensión nominal – 2500 V).
W – W - carcasa de refrigeración por agua
Ninguna - carcasa estándar.

Esquema de conexión de los módulos tiristores MTC, MTK, MTA:

  • Esquema de conexión de los módulos tiristores de potencia MTC

    Medio puente

  • Diagrama de cableado del cátodo (circuito de cátodo común) de los módulos tiristores MTK

    Cátodo común

  • Diagrama de cableado del ánodo (circuito de ánodo común) de los módulos tiristores MTA

    Ánodo común

Recomendaciones para el montaje de módulos de potencia

Especificaciones del disipador térmico y la superficie, preparación

Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la Ficha técnicas, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La irregularidad de la zona de montaje del disipador de calor debe ser ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm

Especificación de la superficie del disipador de calor

Aplicación de pasta térmica

Se recomienda utilizar impresión por plantilla para aplicar el material de interfaz térmica. Se recomienda un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar pasta térmica mediante rodillo para la producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor óptimo de la pasta térmica.

Par de montaje en el disipador de calor MS

Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad o tornillos combinados. Debe observarse el valor de par especificado en la Ficha técnica.

Se recomienda un par de apriete previo y un reapriete al valor de par indicado. Para el proceso de atornillado, la velocidad debe limitarse, y se recomienda una limitación de par suave para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.

Ejemplo de orden de montaje

Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
