Pavlo GorkunDiodos rectificadores Powerex Recambio
Diodos Rectificadores Estándar de Potencia, también conocidos como Diodos de Recuperación Normal en diseño de disco, son diodos de propósito general tipo press pack con voltajes de bloqueo de hasta 6500V y corrientes nominales de hasta 12000A.
Diodos Rectificadores A-RD AS ENERGITM son dispositivos semiconductores reemplazo, análogos, alternativos para los diodos de recuperación Powerex.
"Disipadores de aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para la refrigeración de tiristores también están disponibles para pedido.
Guía de numeración para diodos rectificadores
Video: Reseñas de diodos de disco de alta potencia Características: rendimiento y fiabilidad líderes en su clase; optimizados para frecuencia de línea; bajas pérdidas en estado conductor; alta tensión inversa y alta capacidad de manejo de corriente; alta capacidad de sobretensión.
Los diodos rectificadores convierten corrientes de CC y CA de hasta 12 kA en circuitos con voltajes de hasta 6,5 kV. Sus principales aplicaciones son rectificadores para grandes variadores de frecuencia de CA, convertidores de tracción, subestaciones en vías, soldadura y fuentes de alimentación de CC. Los dispositivos están principalmente destinados para aplicaciones con frecuencias de línea de hasta 500 Hz.
El diodo tiene una carcasa cerámica estándar industrial que facilita la integración del dispositivo en equipos existentes. Este diodo tiene una carcasa tipo disco con contactos de presión. La polaridad del diodo (ánodo, cátodo) se determina por el icono en la carcasa. Las especificaciones técnicas, guía de numeración de piezas, hojas de datos PDF y dibujos esquemáticos para diodos rectificadores están listados a continuación.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y amperajes de 10 a 15000 A, alta resistencia al ciclo térmico y eléctrico.
Nuestra empresa ofrece una garantía de calidad para los diodos rectificadores de 2 años desde la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de recuperación normal depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos rectificadores (tipo disco) Powerex y recambios
| Tipo | VRRM | IF(AV) (TC=55°C) |

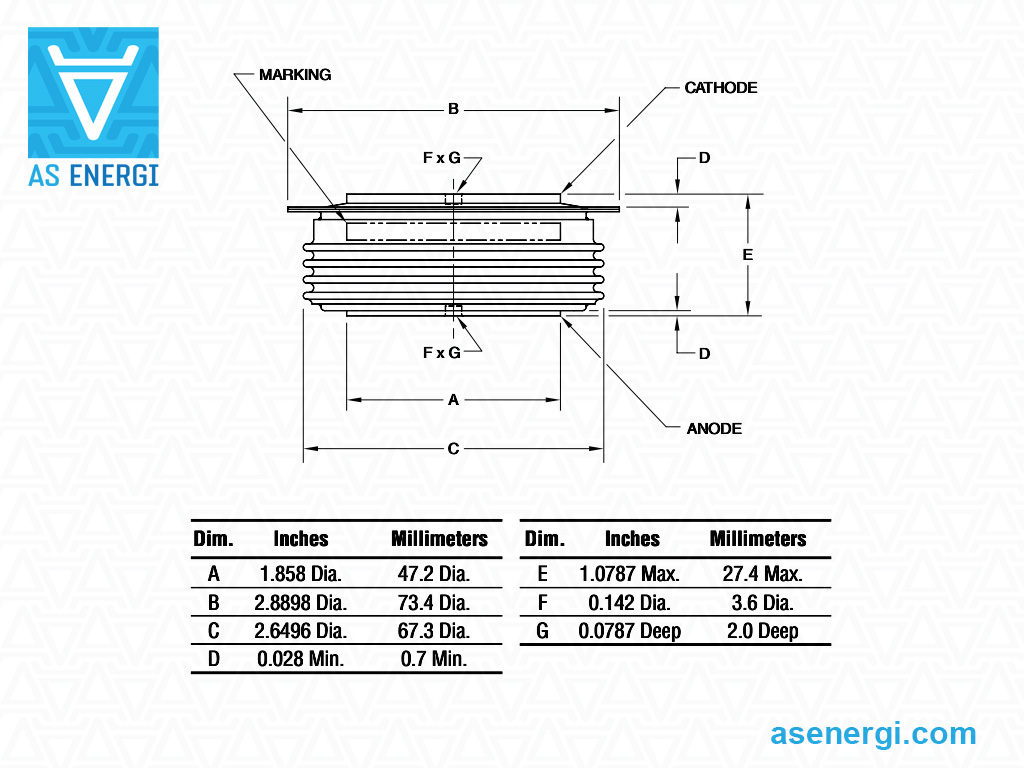

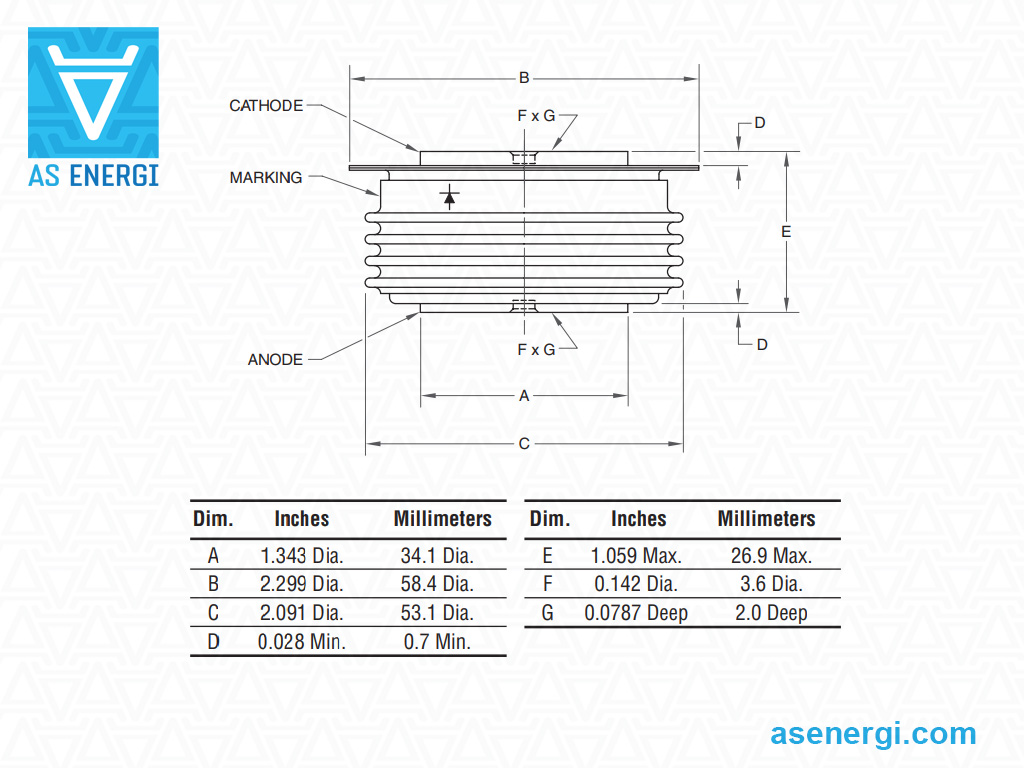

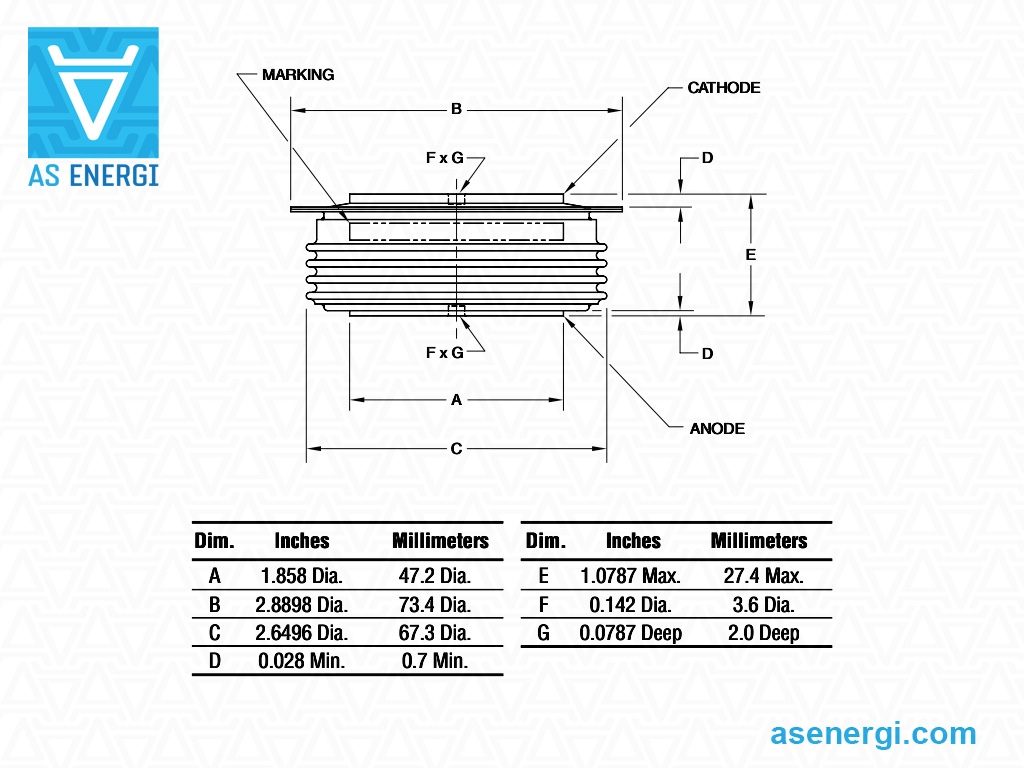

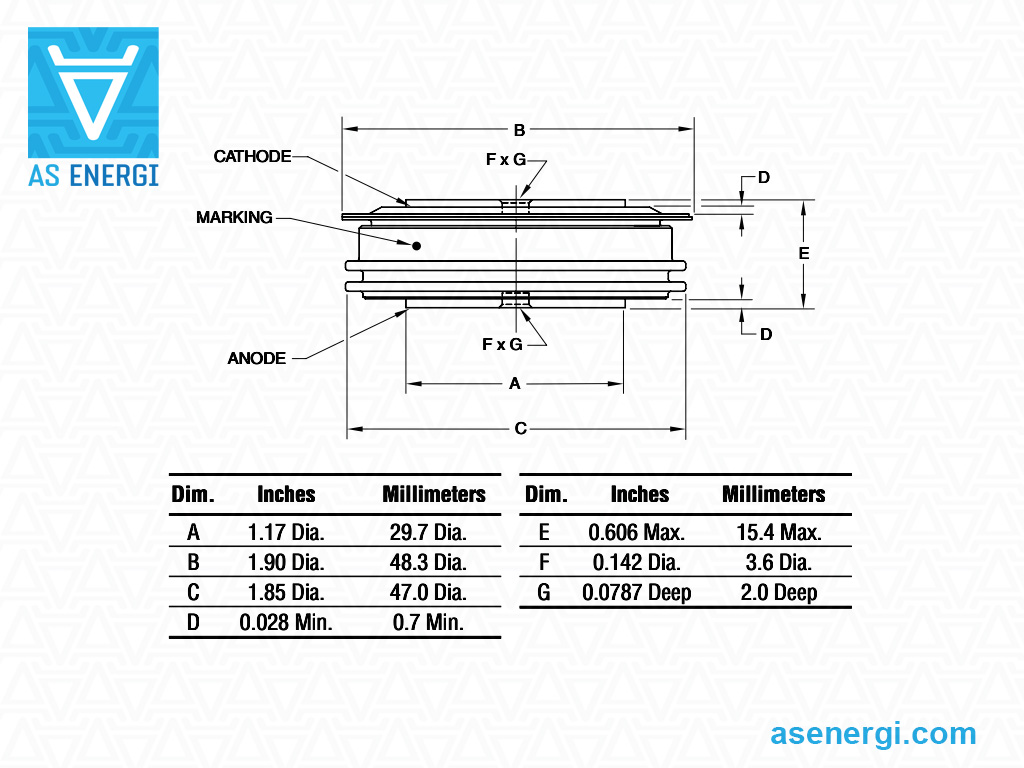

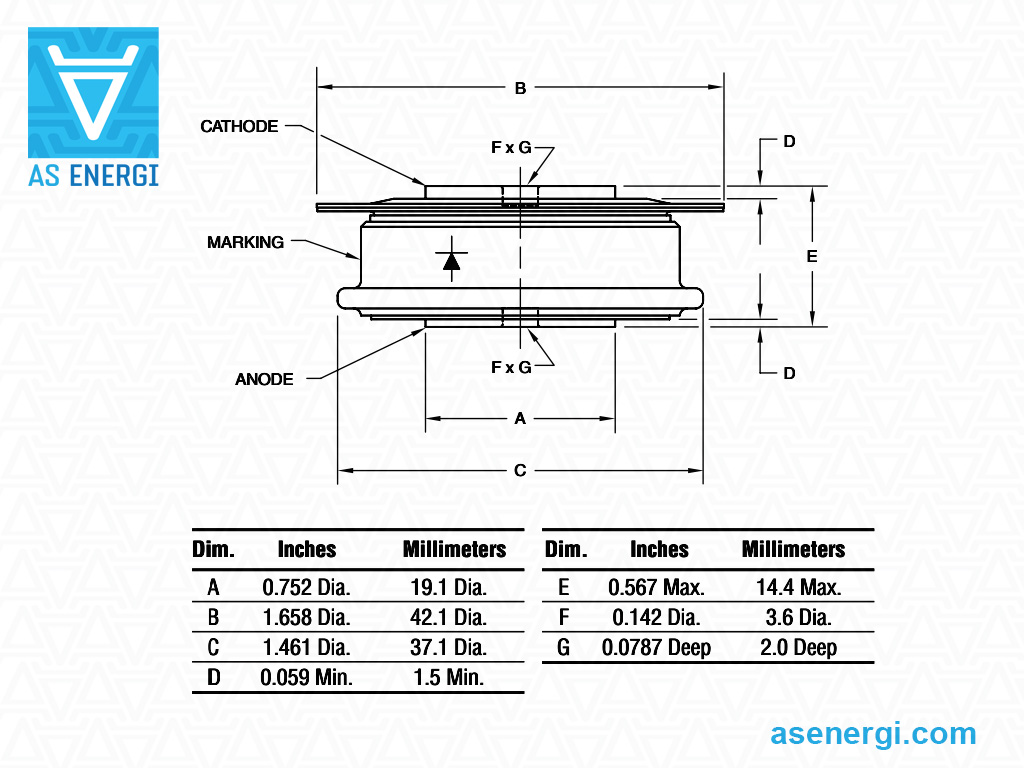

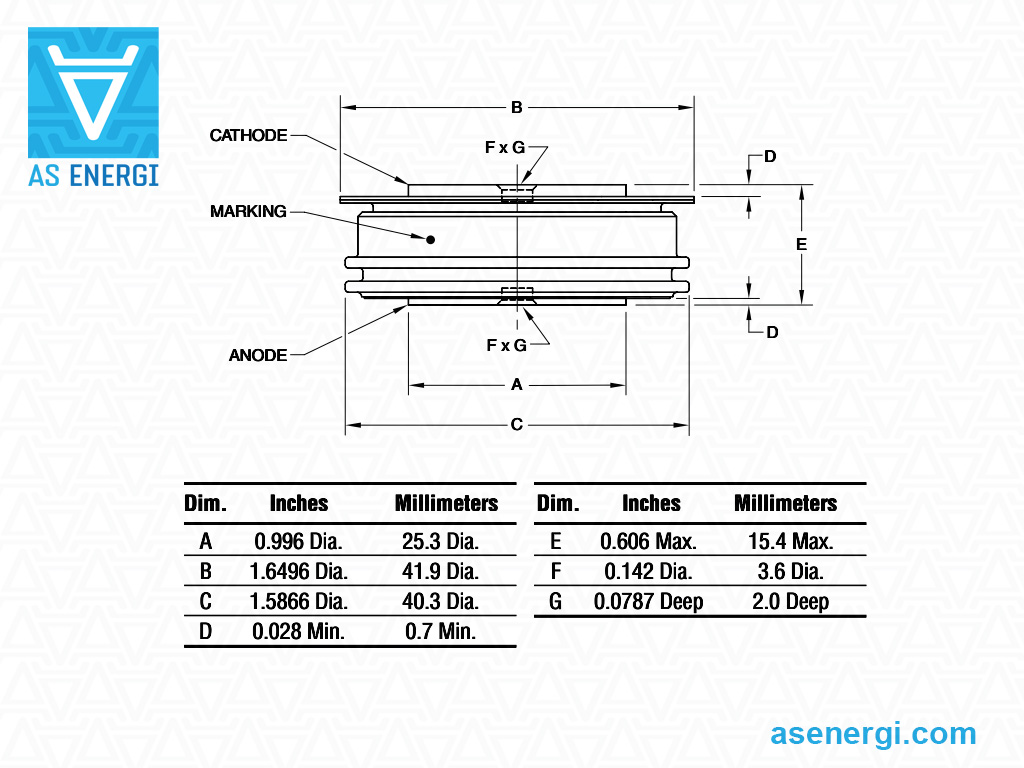

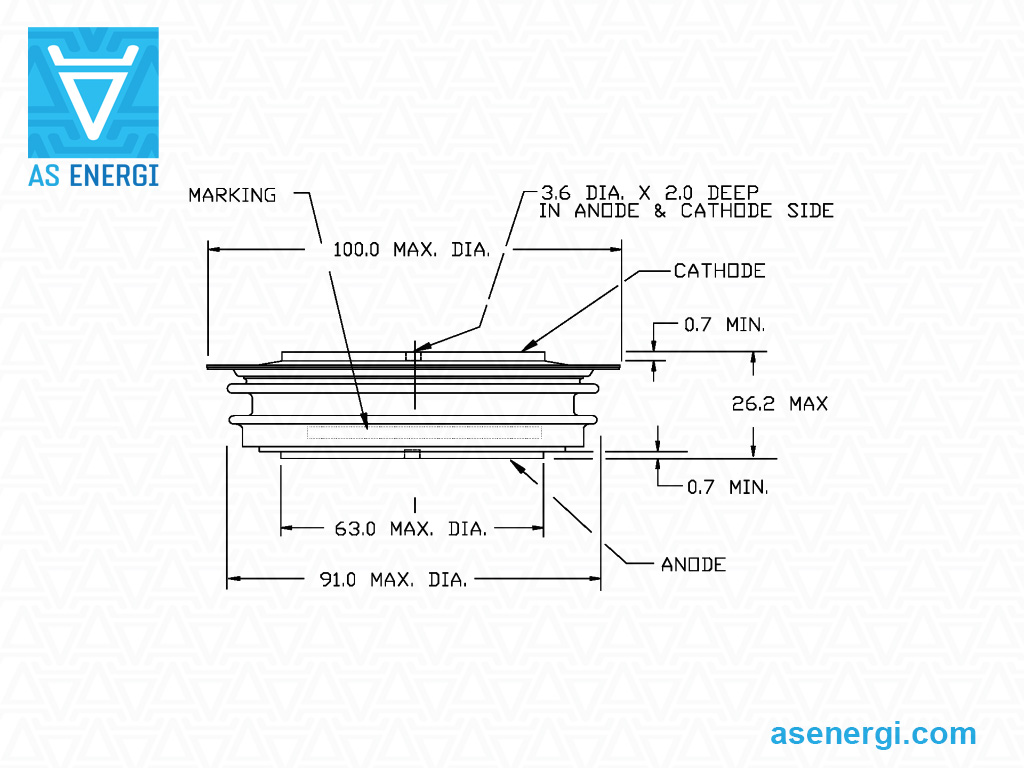

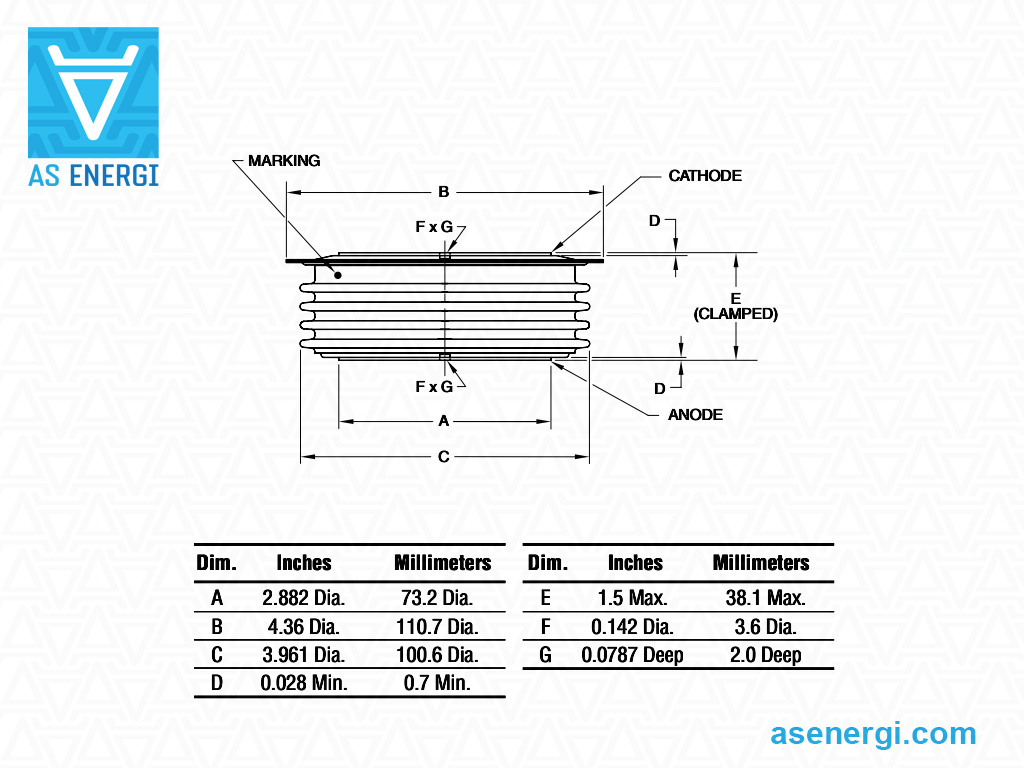

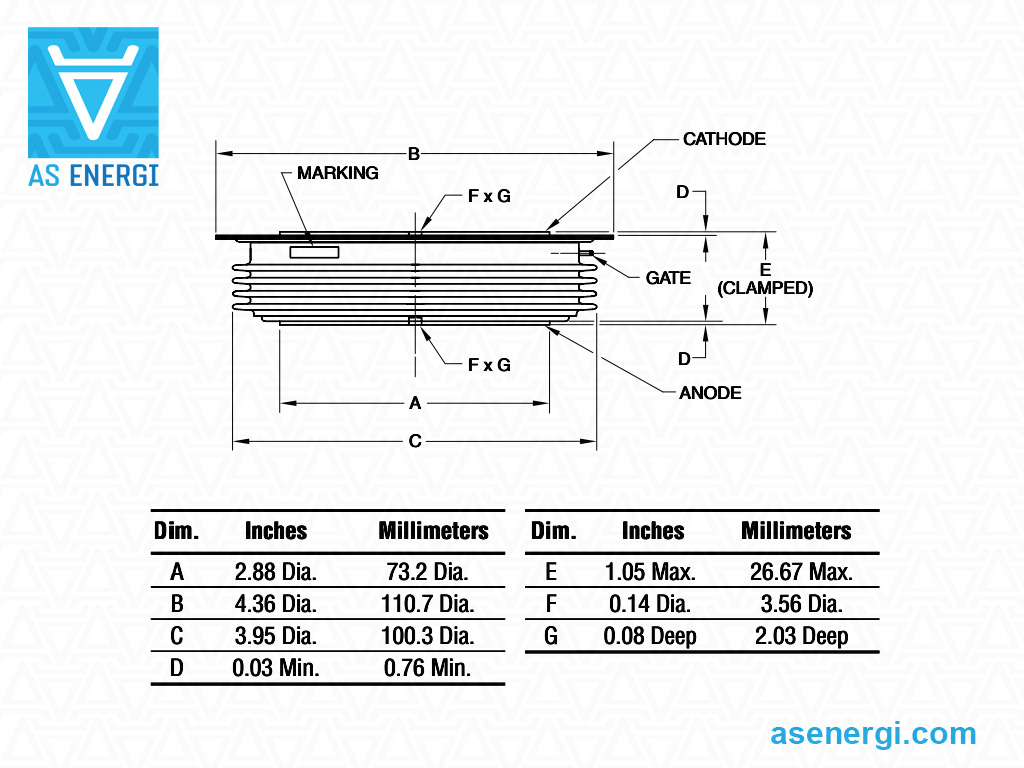

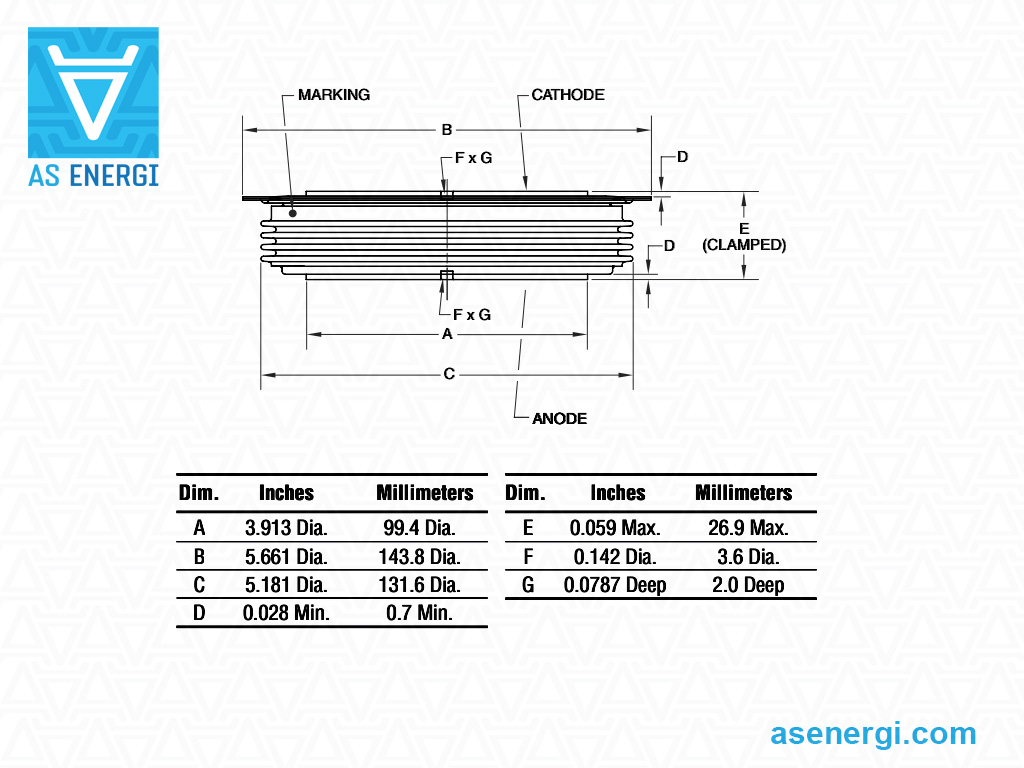

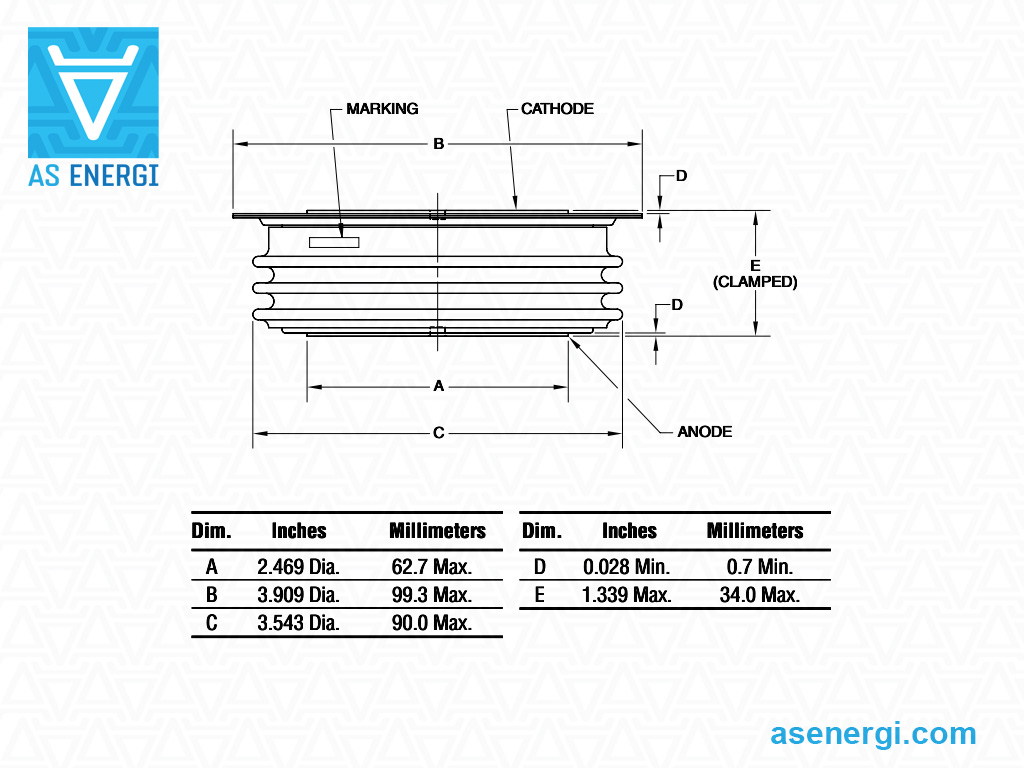

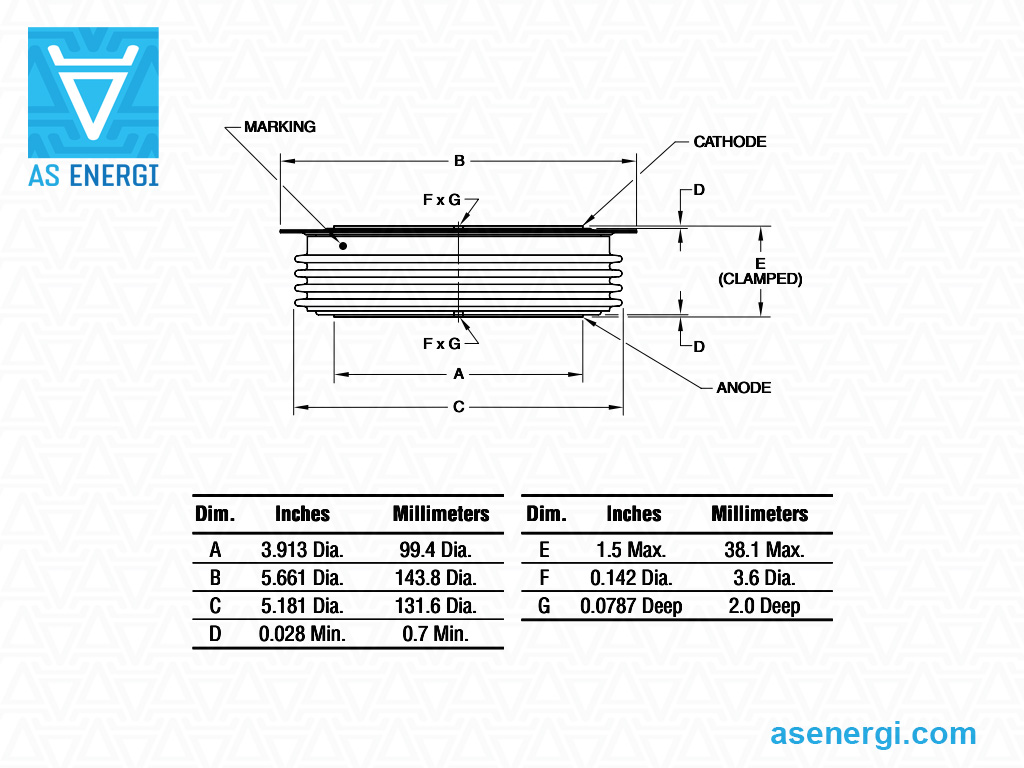

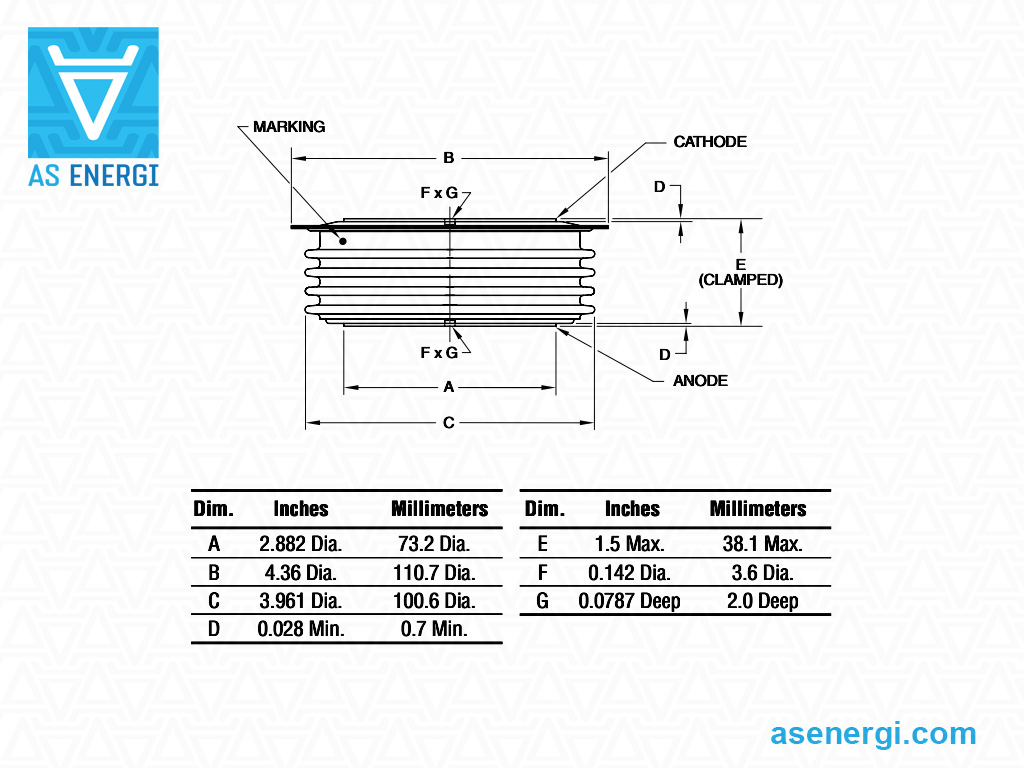

IFSM | I2t | VT0 | rT | Tvj max | RthJK | Caso | Dimensiones ØDxØdxH |
Sustitución AS ENERGITM |
Ficha de datos |
| V | A | A | A2·s | V | mΩ | ºC | K/W | mm | ||||
| Diodos Tipo de disco Hasta 800V |
||||||||||||
| RBS8-06-70 | 7000 (79) | 600 | 55 | 15125 | 0.645 | 0.044 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-06-70 |  |
| RAS00412 | 12000 (68) | 400 | 57.3 | 16416 | 0.978 | 0.005 | 175 | 0.008 | 100x63x26 | RAS | A-RDAS00412 | |
| Up to 1600V | ||||||||||||
| A390-16-40 | 400 (117) | 1600 | 7 | 204 | - | - | 200 | 0.095 | 42x19x14 | R62 | A-A390-16-40 | |
| R620-12-48 + | 485 (125) | 1200 | 6.5 | 211 | 0.80 | 0.63 | 190 | 0.07 | 42x19x14 | R62 | A-RD620-12-48 + | |
| R720-12-80 + | 810 (125) | 1200 | 10 | 500 | 0.70 | 0.32 | 190 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-12-80 + | |
| R720-16-12 | 1200 (95) | 1600 | 12.5 | 650 | 0.68 | 0.24 | 175 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-16-12 | |
| R7S0-16-13 | 1300 (90) | 1600 | 16.5 | 1360 | 0.749 | 0.196 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-16-13 | |
| A430-15-14 + | 1375 (55) | 1500 | 10 | 415 | 0.62 | 0.254 | 200 | 0.06 | 58.5x34x26.9 | R72 | A-A430-15-14 + | |
| R7S0-16-16 | 1600 (98) | 1600 | 12.8 | 819 | 0.63 | 0.293 | 200 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-16-16 | |
| R9G0-16-22 | 2200 (134) | 1600 | 27.4 | 3750 | 0.79 | 0.088 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-16-22 | |
| R9G0-14-26 + | 2600 (100) | 1400 | 38 | 7220 | 0.58 | 0.120 | 190 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-14-26 + | |
| RA20-12-48 | 4800 (98) | 1200 | 44.6 | 9945 | 0.65 | 0.063 | 190 | 0.013 | 99x62x34 | RA2 | A-RDA20-12-48 | |
| RBK8-16-63 | 6300 (100) | 1600 | 115.9 | 67200 | 0.688 | 0.036 | 190 | 0.0115 | 111x73x38 | RB2 | A-RDBK8-16-63 | |
| RBS8-16-72 | 7200 (84) | 1600 | 115.9 | 67200 | 0.704 | 0.0479 | 190 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-16-72 | |
| RB20-16-80 + | 8000 (68) | 1600 | 79 | 31200 | 0.70 | 0.035 | 190 | 0.011 | 111x73x38 | RB2 | A-RDB20-16-80 + | |
| RDS8-12-10 | 10000 (90) | 1200 | 111 | 61600 | 0.64 | 0.023 | 175 | 0.008 | 144x99.5x26.9 | RDS | A-RDDS8-12-10 | |
| Up to 2600V | ||||||||||||
| R620-24-30 | 300 (140) | 2400 | 5.5 | 125 | 0.92 | 0.88 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-30 | |
| R620-30-35 + | 345 (100) | 3000 | 5 | 125 | 0.84 | 0.94 | 150 | 0.07 | 42x19x14 | R62 | A-RD620-30-35 + | |
| R620-24-40 | 400 (130) | 2400 | 6 | 150 | 0.89 | 0.74 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-40 | |
| R620-22-44 + | 440 (110) | 2200 | 5.5 | 151 | 0.82 | 0.82 | 175 | 0.07 | 42x19x14 | R62 | A-RD620-22-44 + | |
| R620-24-50 | 500 (115) | 2400 | 6.5 | 175 | 0.85 | 0.63 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-50 | |
| R720-30-52 + | 520 (100) | 3000 | 8 | 320 | 0.90 | 0.52 | 150 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-30-52 + | |
| R720-22-70 + | 710 (110) | 2200 | 9 | 405 | 0.80 | 0.42 | 175 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-22-70 + | |
| R7S0-24-08 | 800 (121) | 2400 | 7.75 | 300 | 0.91 | 0.518 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-24-08 | |
| R720-26-09 | 900 (85) | 2600 | 8.5 | 301 | 0.84 | 0.42 | 150 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-26-09 | |
| R7S0-24-12 | 1200 (86) | 2400 | 9 | 337 | 0.831 | 0.441 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-24-12 | |
| R7S0-24-15 | 1500 (98) | 2400 | 14 | 817 | 0.694 | 0.345 | 200 | - | 42x25x15.4 | R7S | A-RD7S0-24-15 | |
| R820-26-16 | 1600 (82) | 2600 | 12.95 | 699 | 0.68 | 0.247 | 175 | 0.035 | 58.5x34x26.9 | R82 | A-RD820-26-16 | |
| R9G0-36-17 + | 1700 (60) | 3600 | 20 | 2000 | 0.74 | 0.330 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-36-17 + | |
| R9G0-32-18 | 1800 (110) | 3200 | 19.6 | 1920 | 0.814 | 0.224 | 175 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-32-18 | |
| R9G0-36-18 + | 1800 (80) | 3600 | 21.5 | 2300 | 0.69 | 0.320 | 175 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-36-18 + | |
| R9G0-22-21 | 2100 (118) | 2200 | 22 | 2002 | 0.912 | 0.089 | 175 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-22-21 | |
| R9G0-24-21 | 2100 (124) | 2400 | 26.5 | 3510 | 0.618 | 0.192 | 190 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-24-21 | |
| R9G0-26-21 + | 2100 (75) | 2600 | 26.7 | 3560 | 0.68 | 0.220 | 175 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-26-21 + | |
| R9G0-24-22 + | 2200 (100) | 2400 | 30 | 4500 | 0.61 | 0.200 | 190 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-24-22 + | |
| A451-22-25 | 2500 (88) | 2200 | 27.3 | 2725 | 0.66 | 0.128 | 175 | 0.025 | 73.5x47x27.4 | R9G | A-A451-22-25 | |
| R9S0-26-30 | 3000 (115) | 2600 | 28.6 | 3410 | 0.91 | 0.089 | 200 | 0.015 | 73.5x47x27.4 | R9S | A-RD9S0-26-30 | |
| RB20-32-35 + | 3500 (115) | 3200 | 57 | 16200 | 0.84 | 0.08 | 175 | 0.011 | 111x73x38 | RB2 | A-RDB20-32-35 + | |
| RA20-24-36 | 3600 (100) | 2400 | 36.5 | 6660 | 0.66 | 0.113 | 175 | 0.013 | 99x62x34 | RA2 | A-RDA20-24-36 | |
| RB20-26-38 + | 3800 (124) | 2600 | 63 | 19800 | 0.71 | 0.08 | 185 | 0.011 | 111x73x38 | RB2 | A-RDB20-26-38 + | |
| RBS8-32-45 | 4500 (94) | 3200 | 62.4 | 19500 | 0.786 | 0.0997 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-32-45 | |
| RBK8-24-50 | 5000 (80) | 2400 | 87.1 | 38000 | 0.680 | 0.080 | 175 | 0.0115 | 111x73x38 | RB2 | A-RDBK8-24-50 | |
| RAS8-24-54 | 5450 (90) | 2400 | 115 | 66125 | 0.734 | 0.067 | 175 | 0.011 | 100x63x26 | RAS | A-RDAS8-24-54 | |
| RBS8-24-56 | 5680 (78) | 2400 | 98.5 | 48600 | 0.680 | 0.080 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-24-56 | |
| RDS8-25-80 | 8000 (90) | 2500 | 92.5 | 4280 | 0.654 | 0.0382 | 175 | 0.0075 | 144x99.5x26.9 | RDS | A-RDDS8-25-80 | |
| RDK8-30-85 | 8500 (90) | 3000 | 92.5 | 42800 | 0.762 | 0.053 | 160 | 0.0063 | 144x99.5x38 | RD2 | A-RDDK8-30-85 | |
| Up to 4500V | ||||||||||||
| R720-44-06 | 600 (85) | 4400 | 7 | 204 | 0.92 | 0.61 | 150 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-44-06 | |
| R9G0-44-10 + | 1000 (90) | 4400 | 13.4 | 900 | 0.91 | 0.620 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-44-10 + | |
| R9G0-40-13 + | 1300 (75) | 4000 | 16 | 1280 | 0.83 | 0.470 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-40-13 + | |
| RA20-42-25 | 2500 (100) | 4200 | 25.5 | 3250 | 0.74 | 0.132 | 150 | 0.013 | 99x62x34 | RA2 | A-RDA20-42-25 | |
| RB20-45-30 + | 3000 (100) | 4500 | 36 | 6500 | 0.79 | 0.18 | 170 | 0.011 | 111x73x38 | RB2 | A-RDB20-45-30 + | |
| RBS8-42-35 | 3500 (89) | 4200 | 77.4 | 29900 | 0.77 | 0.125 | 150 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-42-35 | |
| RBK8-45-40 | 4000 (80) | 4500 | 65.5 | 17900 | 0.75 | 0.133 | 175 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-45-40 | |
| RBS8-45-45 | 4500 (80) | 4500 | 85 | 36125 | 0.75 | 0.133 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-45-45 | |
| RBK8-45-40 | 4000 (80) | 4500 | 65.5 | 17900 | 0.75 | 0.133 | 175 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-45-40 | |
| Up to 6500V | ||||||||||||
| R820-65-06 | 600 (100) | 6500 | 6.87 | 236 | 0.78 | 1.27 | 150 | 0.035 | 58.5x34x26.9 | R82 | A-RD820-65-06 | |
| R9G0-54-12 | 1200 (102) | 5400 | 14.6 | 1066 | 1.07 | 0.323 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-54-12 | |
| R9G0-65-14 | 1360 (80) | 6500 | 15.25 | 1116 | 0.793 | 0.521 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-65-14 | |
| RA20-54-20 | 2000 (99) | 5400 | 21.8 | 2376 | 0.96 | 0.207 | 150 | 0.013 | 99x62x34 | RA2 | A-RDA20-54-20 | |
| RBK8-65-25 | 2500 (85) | 6500 | 61 | 18600 | 0.79 | 0.238 | 150 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-65-25 | |
| RBS8-65-28 | 2850 (85) | 6500 | 61 | 18600 | 0.79 | 0.238 | 150 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-65-28 | |
| RDK8-60-40 | 4000 (68) | 6000 | 55.5 | 12800 | 1.130 | 0.117 | 150 | 0.0075 | 144x99.5x38 | RD2 | A-RDDK8-60-40 | |
Guía de numeración de piezas para diodos rectificadores:
| A | - | RD | BS8 | - | 42 | - | 35 | - | + |
| A | – |  AS ENERGITM |
| RD | – | Grupo de productos: Disco de diodo. |
| BS8 | – | Tipo Número. |
| 42 | – | Tensión nominal (VRRM x 100). |
| 35 | – | Clasificación actual IT(AV), Amp. |
| + | – | Diodo versión antigua. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos para rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, además de disipadores de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen y, al ordenar grandes cantidades, el precio será menor. Hemos ganado la confianza de los clientes y suministramos productos a nivel mundial.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de diodos rectificadores:
Recomendaciones de instalación para diodos rectificadores de potencia tipo disco:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del diodo y el disipador en todo el rango de temperatura está garantizada por un torque adecuado (fuerza de apriete).
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos de corriente (terminales), instale un pasador para asegurar la alineación de la estructura.
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) una capa delgada de pasta térmica de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.
Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosque la traviesa (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y que las superficies de contacto estén niveladas.
Cuando las piezas estén suficientemente apretadas pero móviles, recomendamos colocar el disipador sobre una superficie plana y verificar la tolerancia de paralelismo del plano conjunto adyacente de las superficies (5).
Aprete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta tope (6). La cantidad de desviación de la traviesa determina si la fuerza de apriete lograda corresponde a la requerida.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben operar por largos periodos a su carga límite en todos los parámetros. En este caso, el factor de seguridad se determina según el grado requerido de confiabilidad del dispositivo.
Reemplace un diodo de potencia defectuoso por otro que coincida con los parámetros del diodo reemplazado.
Se debe proporcionar una refrigeración adicional cuando se opere en un ambiente con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar polvo y contaminantes, garantizando así una correcta disipación de calor.
Se deben usar divisores de corriente inductivos (a menudo alambre toroidal trenzado) para igualar las corrientes entre diodos de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito con bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso depende de la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra utilizando resistencias shunt conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo a cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su funcionamiento.
