alseryabMódulos de diodo rectificador doble Powerex Recambio
Módulos de Diodo Dual son de diseño monolítico con topología dual de semiconductor (tipo diodo-diodo). Se usan en circuitos de CC y CA con cargas hasta 1100A y voltajes de pulso inverso hasta 4000V.
Módulos de Diodo Dual AM-P, AM-C, AM-N, AM-L AS ENERGITM son dispositivos semiconductores reemplazo, equivalentes y alternativos para módulos de diodo Powerex Europa.
Los módulos de diodo están alojados en una carcasa industrial estándar, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos están diseñados y ensamblados con un contacto de presión altamente fiable, que satisface los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos de diodo se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos de potencia se ofrecen en varias topologías de dispositivos duales y simples para casi todas las aplicaciones de control de fase o rectificadores.
Nuestra empresa ofrece una garantía de calidad para módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos de diodos depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los módulos de doble diodo Powerex y sustitutos
| Tipo | IF(AV)M (TC) |
V RRM | IFSM | I 2t | V T0 | r T | R th(jc) por módulo |
R th(jc) por unión |
R th(cs) por módulo |

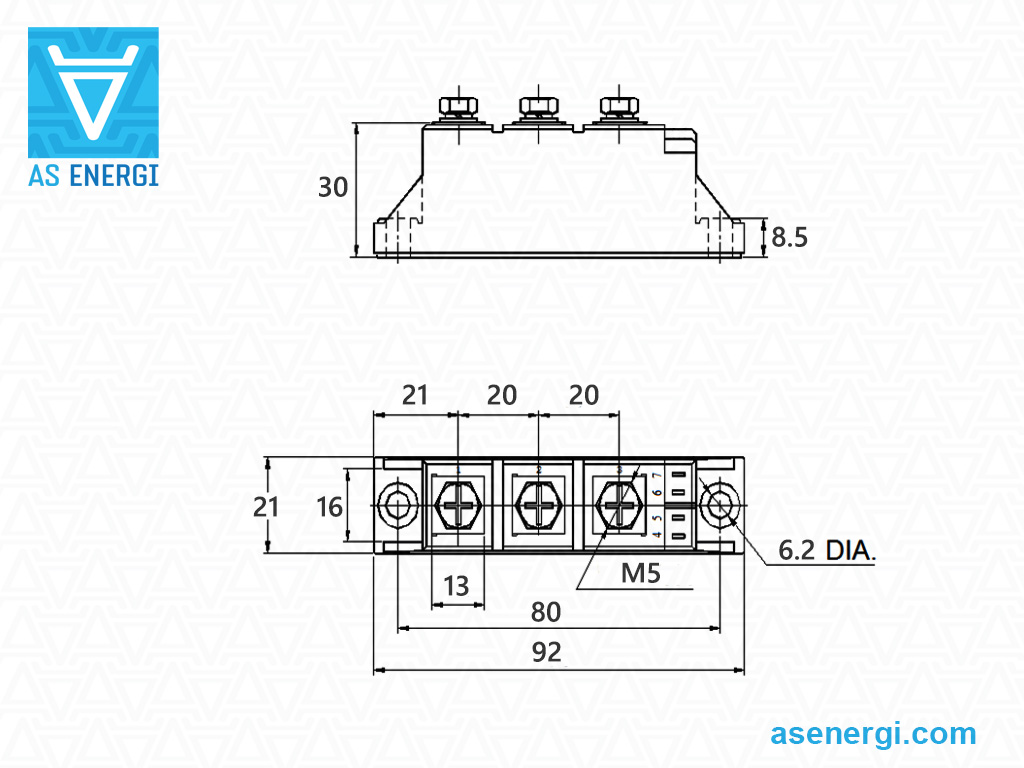

Dimensiones L×B×H | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | kA | kA 2·s | V | mΩ | °C/W | °C/W | °C/W | mm | |||
| CD410899C | 100 (104) | 800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CD410899C |  |
| CD411099C | 100 (104) | 1000 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CD411099C | |
| CD411299C | 100 (104) | 1200 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CD411299C | |
| CD411499C | 100 (104) | 1400 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CD411499C | |
| CD411699C | 100 (104) | 1600 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CD411699C | |
| CD411899C | 100 (104) | 1800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CD411899C | |
| CC410899C | 100 (104) | 800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CC410899C | |
| CC411099C | 100 (104) | 1000 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CC411099C | |
| CC411299C | 100 (104) | 1200 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CC411299C | |
| CC411499C | 100 (104) | 1400 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CC411499C | |
| CC411699C | 100 (104) | 1600 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CC411699C | |
| CC411899C | 100 (104) | 1800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CC411899C | |
| CN410899C | 100 (104) | 800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CN410899C | |
| CN411099C | 100 (104) | 1000 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CN411099C | |
| CN411299C | 100 (104) | 1200 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CN411299C | |
| CN411499C | 100 (104) | 1400 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CN411499C | |
| CN411699C | 100 (104) | 1600 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CN411699C | |
| CN411899C | 100 (104) | 1800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CN411899C | |
| CD412099C | 100 (101) | 2000 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CD412099C | |
| CD412299C | 100 (101) | 2200 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CD412299C | |
| CD412499C | 100 (101) | 2400 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CD412499C | |
| CD412599C | 100 (101) | 2500 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CD412599C | |
| CC412099C | 100 (101) | 2000 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CC412099C | |
| CC412299C | 100 (101) | 2200 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CC412299C | |
| CC412499C | 100 (101) | 2400 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CC412499C | |
| CC412699C | 100 (101) | 2500 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CC412699C | |
| CN412099C | 100 (101) | 2000 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CN412099C | |
| CN412299C | 100 (101) | 2200 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CN412299C | |
| CN412499C | 100 (101) | 2400 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CN412499C | |
| CN412599C | 100 (101) | 2500 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CN412599C | |
| CD610816C | 160 (99) | 800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CD610816C | |
| CD611016C | 160 (99) | 1000 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CD611016C | |
| CD611216C | 160 (99) | 1200 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CD611216C | |
| CD611416C | 160 (99) | 1400 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CD611416C | |
| CD611616C | 160 (99) | 1600 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CD611616C | |
| CD611816C | 160 (99) | 1800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CD611816C | |
| CC610816C | 160 (99) | 800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CC610816C | |
| CC611016C | 160 (99) | 1000 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CC611016C | |
| CC611216C | 160 (99) | 1200 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CC611216C | |
| CC611416C | 160 (99) | 1400 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CC611416C | |
| CC611616C | 160 (99) | 1600 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CC611616C | |
| CC611816C | 160 (99) | 1800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CC611816C | |
| CN610816C | 160 (99) | 800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CN610816C | |
| CN611016C | 160 (99) | 1000 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CN611016C | |
| CN611216C | 160 (99) | 1200 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CN611216C | |
| CN611416C | 160 (99) | 1400 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CN611416C | |
| CN611616C | 160 (99) | 1600 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CN611616C | |
| CN611816C | 160 (99) | 1800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CN611816C | |
| CD612016C | 160 (95) | 2000 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CD612016C | |
| CD612216C | 160 (95) | 2200 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CD612216C | |
| CD612416C | 160 (95) | 2400 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CD612416C | |
| CD612516C | 160 (95) | 2500 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CD612516C | |
| CC612016C | 160 (99) | 2000 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CC612016C | |
| CC612216C | 160 (99) | 2200 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CC612216C | |
| CC612416C | 160 (99) | 2400 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CC612416C | |
| CC612516C | 160 (99) | 2500 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CC612516C | |
| CN612016C | 160 (99) | 2000 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CN612016C | |
| CN612216C | 160 (99) | 2200 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CN612216C | |
| CN612416C | 160 (99) | 2400 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CN612416C | |
| CN612516C | 160 (99) | 2500 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CN612516C | |
| CD612616C | 160 (95) | 2600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CD612616C | |
| CD612816C | 160 (95) | 2800 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CD612816C | |
| CD613016C | 160 (95) | 3000 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CD613016C | |
| CD613216C | 160 (95) | 3200 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CD613216C | |
| CD613416C | 160 (95) | 3400 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CD613416C | |
| CD613616C | 160 (95) | 3600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CD613616C | |
| CC612616C | 160 (95) | 2600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CC612616C | |
| CC612816C | 160 (95) | 2800 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CC612816C | |
| CC613016C | 160 (95) | 3000 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CC613016C | |
| CC613216C | 160 (95) | 3200 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CC613216C | |
| CC613416C | 160 (95) | 3400 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CC613416C | |
| CC613616C | 160 (95) | 3600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CC613616C | |
| CN612616C | 160 (95) | 2600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CN612616C | |
| CN612816C | 160 (95) | 2800 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CN612816C | |
| CN613016C | 160 (95) | 3000 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CN613016C | |
| CN613216C | 160 (95) | 3200 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CN613216C | |
| CN613416C | 160 (95) | 3400 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CN613416C | |
| CN613616C | 160 (95) | 3600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x36x29 | AM-CN613616C | |
| ND412625 | 250 (101) | 2600 | 4.75 | 113 | 1095 | 0.482 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND412625 | |
| ND412825 | 250 (101) | 2800 | 4.75 | 113 | 1095 | 0.482 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND412825 | |
| ND413025 | 250 (101) | 3000 | 4.75 | 113 | 1095 | 0.482 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND413025 | |
| ND413225 | 250 (101) | 3200 | 4.75 | 113 | 1095 | 0.482 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND413225 | |
| ND413425 | 250 (101) | 3400 | 4.75 | 113 | 1095 | 0.482 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND413425 | |
| ND410626 | 260 (112) | 600 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND410626 | |
| ND410826 | 260 (112) | 800 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND410826 | |
| ND411026 | 260 (112) | 1000 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411026 | |
| ND411226 | 260 (112) | 1200 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411226 | |
| ND411426 | 260 (112) | 1400 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411426 | |
| ND411626 | 260 (112) | 1600 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411626 | |
| ND411826 | 260 (112) | 1800 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411826 | |
| ND412026 | 260 (112) | 2000 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND412026 | |
| ND412226 | 260 (112) | 2200 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND412226 | |
| ND412426 | 260 (112) | 2400 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND412426 | |
| ND410632 | 320 (101) | 600 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND410632 | |
| ND410832 | 320 (101) | 800 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND410832 | |
| ND411032 | 320 (101) | 1000 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411032 | |
| ND411232 | 320 (101) | 1200 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411232 | |
| ND411432 | 320 (101) | 1400 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411432 | |
| ND411632 | 320 (101) | 1600 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411632 | |
| ND411832 | 320 (101) | 1800 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411832 | |
| ND412032 | 320 (101) | 2000 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND412032 | |
| ND410635 | 350 (102) | 600 | 7.34 | 269 | 0.654 | 0.32 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND410635 | |
| ND410835 | 350 (102) | 800 | 7.34 | 269 | 0.654 | 0.32 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND410835 | |
| ND411035 | 350 (102) | 1000 | 7.34 | 269 | 0.654 | 0.32 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411035 | |
| ND411235 | 350 (102) | 1200 | 7.34 | 269 | 0.654 | 0.32 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411235 | |
| ND411435 | 350 (102) | 1400 | 7.34 | 269 | 0.654 | 0.32 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411435 | |
| ND411635 | 350 (102) | 1600 | 7.34 | 269 | 0.654 | 0.32 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411635 | |
| ND411735 | 350 (102) | 1700 | 7.34 | 269 | 0.654 | 0.32 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-ND411735 | |
| LD813245 | 450 (107) | 3200 | 10 | 500 | 0.85 | 0.55 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD813245 | |
| LD813445 | 450 (107) | 3400 | 10 | 500 | 0.85 | 0.55 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD813445 | |
| LD813645 | 450 (107) | 3600 | 10 | 500 | 0.85 | 0.55 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD813645 | |
| LD813845 | 450 (107) | 3800 | 10 | 500 | 0.85 | 0.55 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD813845 | |
| LD814045 | 450 (107) | 4000 | 10 | 500 | 0.85 | 0.55 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD814045 | |
| LDR12658 | 580 (100) | 2600 | 14 | 980 | 0.8 | 0.35 | 0.0325 | 0.065 | 0.01 | 149x60x52 | AM-LDR12658 | |
| LD410860 | 600 (106) | 800 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD410860 | |
| LD411060 | 600 (106) | 1000 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD411060 | |
| LD411260 | 600 (106) | 1200 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD411260 | |
| LD411460 | 600 (106) | 1400 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD411460 | |
| LD411660 | 600 (106) | 1600 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD411660 | |
| LD411860 | 600 (106) | 1800 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD411860 | |
| LD412060 | 600 (106) | 2000 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD412060 | |
| LD412260 | 600 (106) | 2200 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD412260 | |
| LD412460 | 600 (106) | 2400 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD412460 | |
| LD412660 | 600 (106) | 2600 | 19 | 1810 | 0.747 | 0.243 | 0.0325 | 0.065 | 0.01 | 150x60x52 | AM-LD412660 | |
| LDR11666 | 660 (100) | 1600 | 19.5 | 1800 | 0.78 | 0.23 | 0.0325 | 0.065 | 0.01 | 149x60x52 | AM-LDR11666 | |
| LDR11866 | 660 (100) | 1800 | 19.5 | 1800 | 0.78 | 0.23 | 0.0325 | 0.065 | 0.01 | 149x60x52 | AM-LDR11866 | |
| PD413610 | 1000 (87) | 3600 | 23.8 | 2830 | 0.741 | 0.132 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD413610 | |
| PD413810 | 1000 (87) | 3800 | 23.8 | 2830 | 0.741 | 0.132 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD413810 | |
| PD414010 | 1000 (87) | 4000 | 23.8 | 2830 | 0.741 | 0.132 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD414010 | |
| PN413610 | 1000 (87) | 3600 | 23.8 | 2830 | 0.741 | 0.132 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN413610 | |
| PN413810 | 1000 (87) | 3800 | 23.8 | 2830 | 0.741 | 0.132 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN413810 | |
| PN414010 | 1000 (87) | 4000 | 23.8 | 2830 | 0.741 | 0.132 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN414010 | |
| PD410811 | 1100 (87) | 800 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD410811 | |
| PD411011 | 1100 (87) | 1000 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD411011 | |
| PD411211 | 1100 (87) | 1200 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD411211 | |
| PD411411 | 1100 (87) | 1400 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD411411 | |
| PD411611 | 1100 (87) | 1600 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD411611 | |
| PD411811 | 1100 (87) | 1800 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD411811 | |
| PD412011 | 1100 (87) | 2000 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD412011 | |
| PD412211 | 1100 (87) | 2200 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD412211 | |
| PD412411 | 1100 (87) | 2400 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD412411 | |
| PD412611 | 1100 (87) | 2600 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PD412611 | |
| PN410811 | 1100 (87) | 800 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN410811 | |
| PN411011 | 1100 (87) | 1000 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN411011 | |
| PN411211 | 1100 (87) | 1200 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN411211 | |
| PN411411 | 1100 (87) | 1400 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN411411 | |
| PN411611 | 1100 (87) | 1600 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN411611 | |
| PN411811 | 1100 (87) | 1800 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN411811 | |
| PN412011 | 1100 (87) | 2000 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN412011 | |
| PN412211 | 1100 (87) | 2200 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN412211 | |
| PN412411 | 1100 (87) | 2400 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN412411 | |
| PN412611 | 1100 (87) | 2600 | 26.9 | 3620 | 0.663 | 0.113 | 0.029 | 0.058 | 0.009 | 198x101.5x68 | AM-PN412611 | |
Guía de numeración de piezas para módulos de doble diodo:
| A | M | – | PN4 | 1 | 20 | 11 | C |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| PN4 | – | Tipo de envase. |
| 1 | – | Módulos de diodos. |
| 20 | – | Clase de tensión VRRM / 100. |
| 11 | – | IF(AV) código, Amp. |
| C | – | Identificador Sufix: Ninguno, B, C or D |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al solicitar grandes cantidades, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para pedidos grandes, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

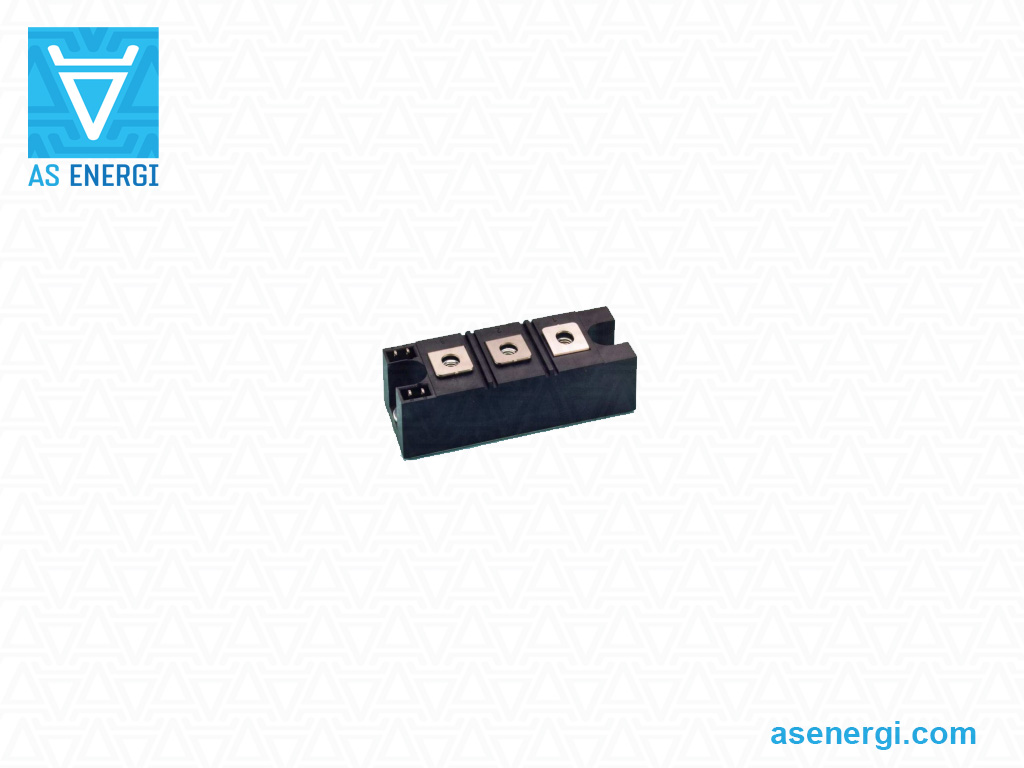

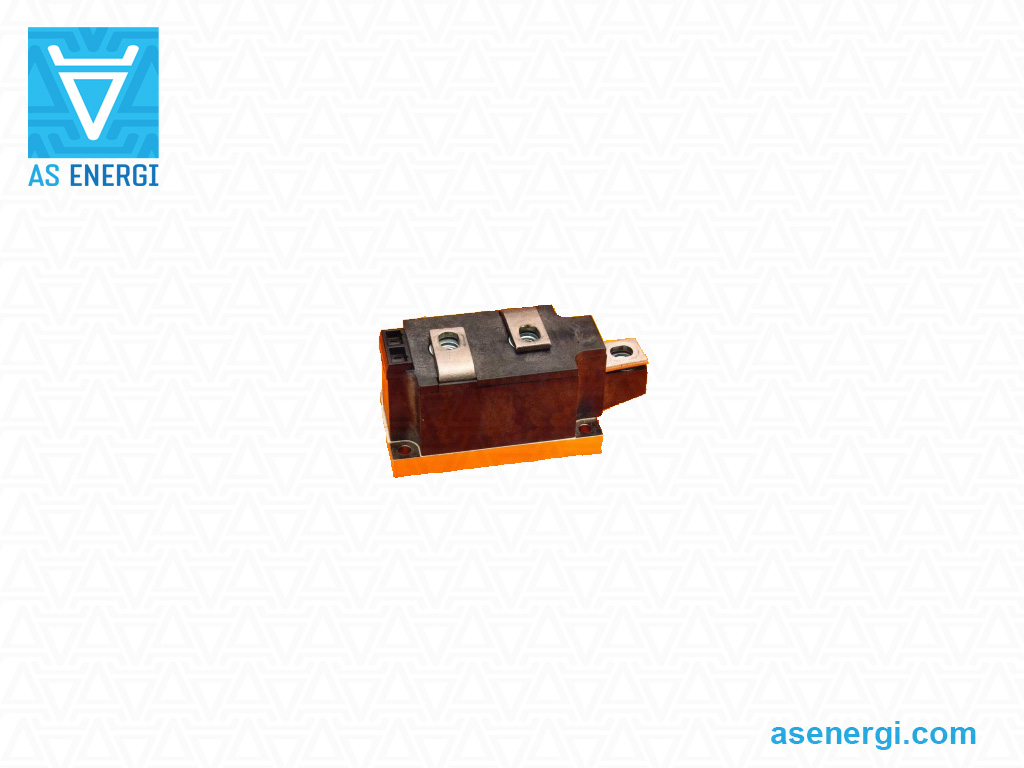

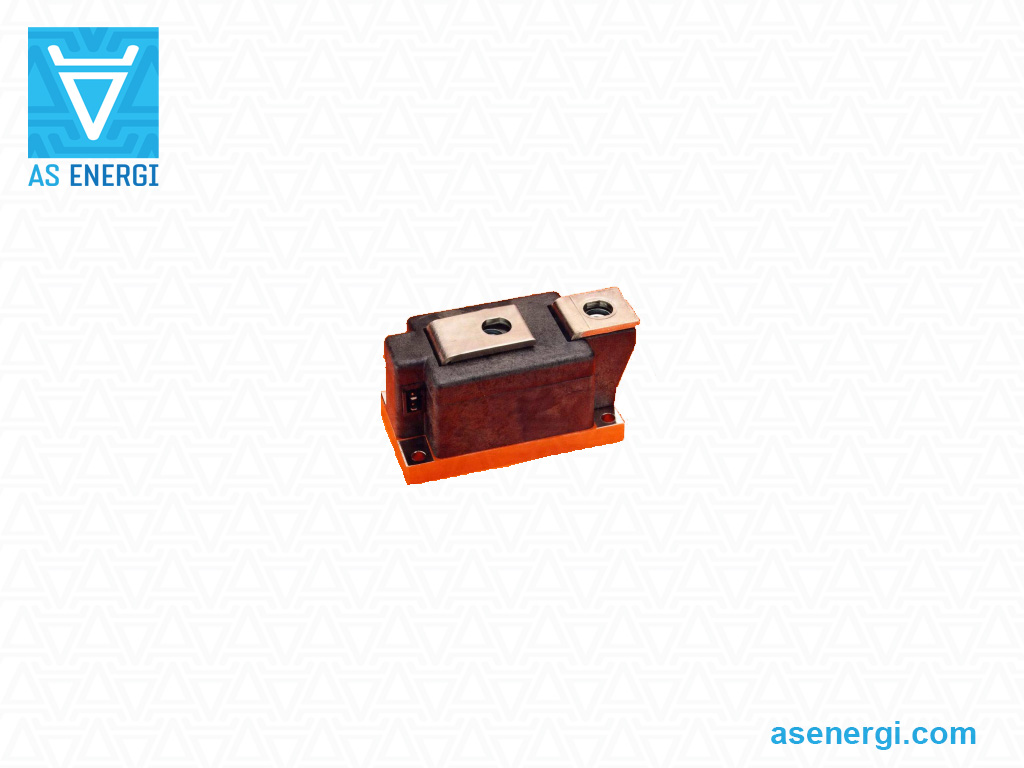

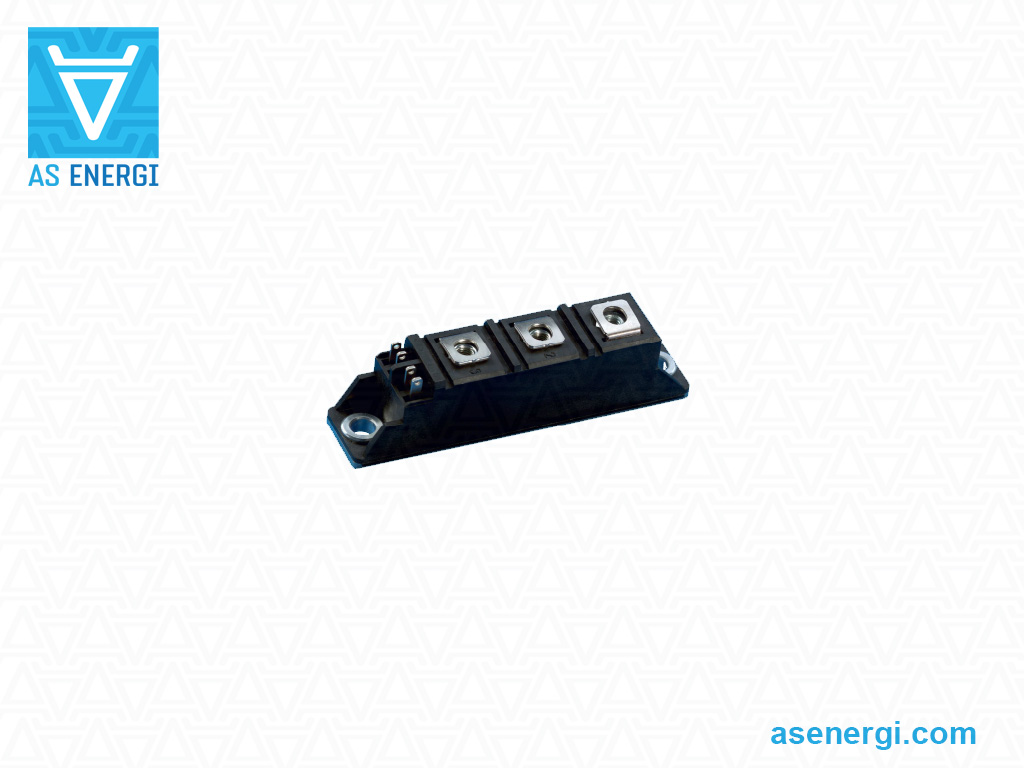

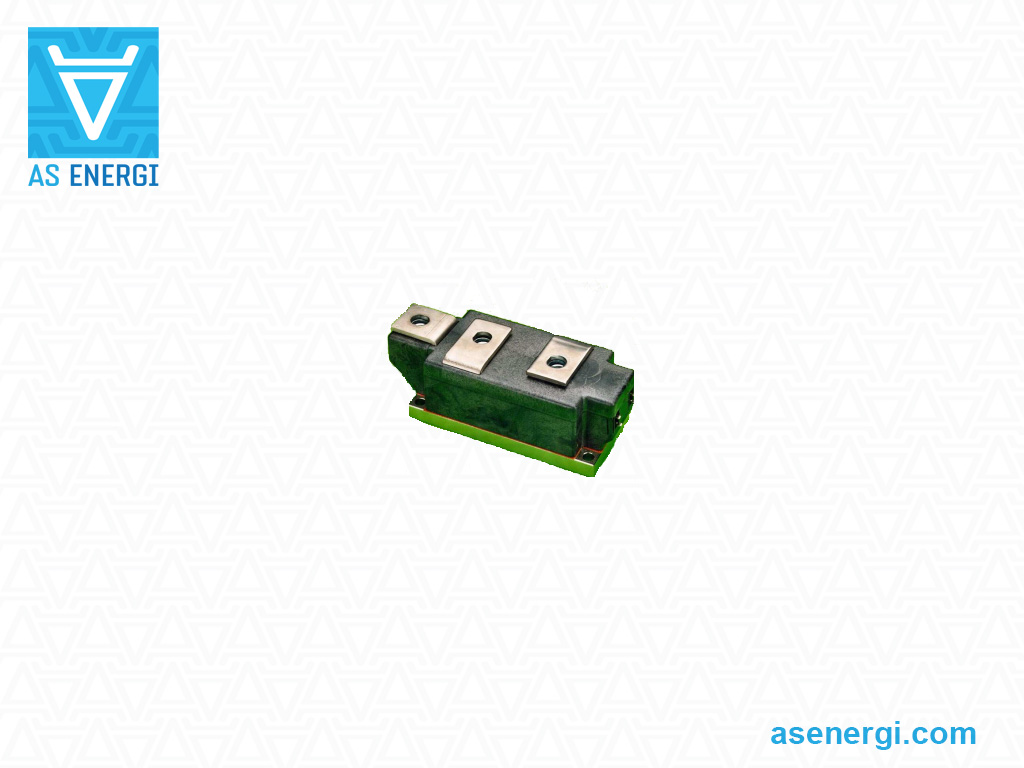

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de la superficie del disipador
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la ficha técnica, la superficie de contacto del disipador debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador con toallitas y un limpiador con alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La desigualdad de la zona de montaje del disipador no debe superar los 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de pasta térmica
Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Se recomienda un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica con rodillo para producción en masa, ya que no se puede garantizar una aplicación uniforme y óptima del espesor.
Par de apriete al disipador MS
Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de presión o tornillos combinados. Debe respetarse el valor del par de apriete especificado en la ficha técnica.
Se recomienda aplicar un par de apriete preliminar y volver a apretar al valor especificado. Durante el proceso de atornillado, la velocidad debe estar limitada, y se recomienda el uso de un limitador de par suave para evitar picos de torque, los cuales pueden producirse con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
