Pavlo GorkunMódulos de doble diodo Kubara Lamina de recambio
Módulos Diodo-Diodo tienen diseño monolítico con topología dual de semiconductores (tipo diodo-diodo). Se usan en circuitos DC y AC con cargas hasta 660A y voltajes de pulso inverso hasta 1800V.
Módulos Diodo-Diodo ASMDC AS ENERGITM son un repuesto, equivalente y alternativa para los Módulos Diodo Dual serie MD de Kubara Lamina.
Los módulos están en carcasa industrial estándar, facilitando la integración en equipos existentes.
Diseñados y ensamblados con contacto a presión de alta fiabilidad, cumpliendo con requisitos específicos de costo y rendimiento optimizado.
Los módulos de diodos se usan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de AC, convertidores, controladores de hornos de fusión o procesos químicos, equipos de soldadura y como rectificadores para convertidores de AC.
Nuestros módulos de potencia están disponibles en varias topologías, tanto de dispositivos dobles como simples, para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece garantía de calidad para los módulos de diodos por 2 años desde la fecha de compra. Al suministrar módulos de diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos de diodos depende de la clase, cantidad, términos de entrega, fabricante, país de origen y forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores y Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos de diodos Kubara Lamina y recambios
| Tipo |
IF(AV)M (TC,°C) |
VRRM | IFSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Dimensiones L×B×H | Reemplazo AS ENERGITM |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | ºC | °C/W | g | mm | |||

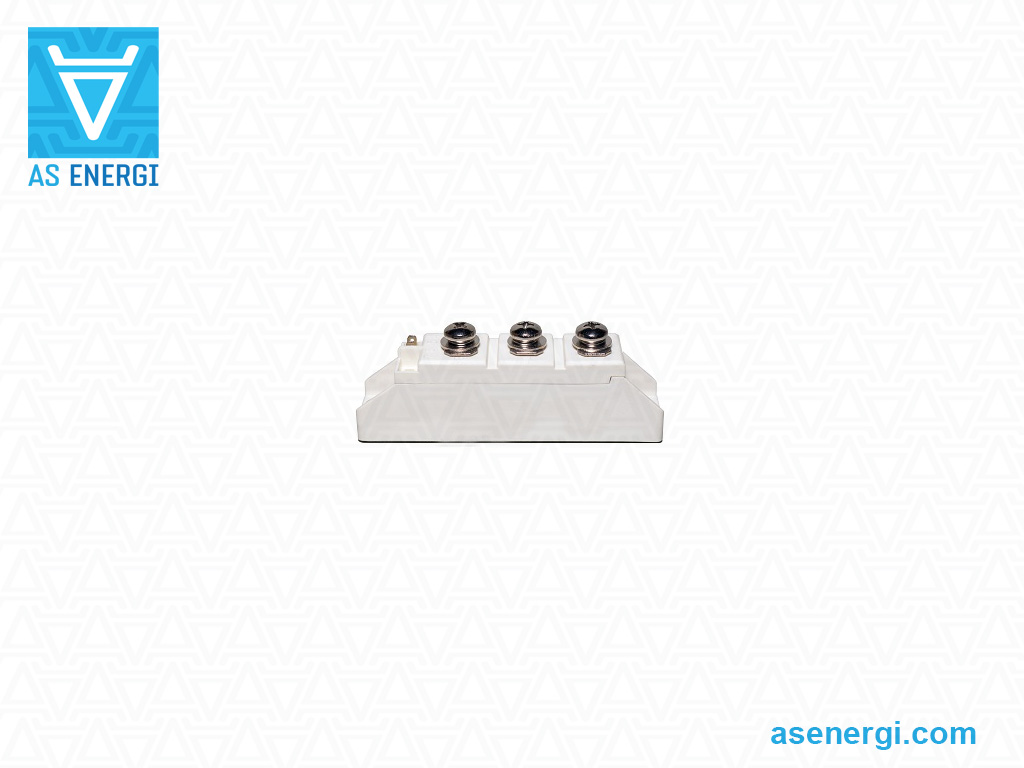

| MDC-106-04 | 106 (85) | 400 | 2500 | 31 | 0.85 | 1.30 | 125 | 0.35 | 95 | 93x20x30 | ASMDC-106-04 |  |
| MDC-106-06 | 106 (85) | 600 | 2500 | 31 | 0.85 | 1.30 | 125 | 0.35 | 95 | 93x20x30 | ASMDC-106-06 | |
| MDC-106-08 | 106 (85) | 800 | 2500 | 31 | 0.85 | 1.30 | 125 | 0.35 | 95 | 93x20x30 | ASMDC-106-08 | |
| MDC-106-10 | 106 (85) | 1000 | 2500 | 31 | 0.85 | 1.30 | 125 | 0.35 | 95 | 93x20x30 | ASMDC-106-10 | |
| MDC-106-12 | 106 (85) | 1200 | 2500 | 31 | 0.85 | 1.30 | 125 | 0.35 | 95 | 93x20x30 | ASMDC-106-12 | |
| MDC-106-14 | 106 (85) | 1400 | 2500 | 31 | 0.85 | 1.30 | 125 | 0.35 | 95 | 93x20x30 | ASMDC-106-14 | |
| MDC-106-16 | 106 (85) | 1600 | 2500 | 31 | 0.85 | 1.30 | 125 | 0.35 | 95 | 93x20x30 | ASMDC-106-16 | |
| MDA-170-04 | 170 (100) | 400 | 5000 | 125 | 0.85 | 1.60 | 150 | 0.18 | 360 | 94x34x34 | ASMDA-170-04 | |
| MDA-170-06 | 170 (100) | 600 | 5000 | 125 | 0.85 | 1.60 | 150 | 0.18 | 360 | 94x34x34 | ASMDA-170-06 | |
| MDA-170-08 | 170 (100) | 800 | 5000 | 125 | 0.85 | 1.60 | 150 | 0.18 | 360 | 94x34x34 | ASMDA-170-08 | |
| MDA-170-10 | 170 (100) | 1000 | 5000 | 125 | 0.85 | 1.60 | 150 | 0.18 | 360 | 94x34x34 | ASMDA-170-10 | |
| MDA-170-12 | 170 (100) | 1200 | 5000 | 125 | 0.85 | 1.60 | 150 | 0.18 | 360 | 94x34x34 | ASMDA-170-12 | |
| MDA-170-14 | 170 (100) | 1400 | 5000 | 125 | 0.85 | 1.60 | 150 | 0.18 | 360 | 94x34x34 | ASMDA-170-14 | |
| MDA-170-16 | 170 (100) | 1600 | 5000 | 125 | 0.85 | 1.60 | 150 | 0.18 | 360 | 94x34x34 | ASMDA-170-16 | |

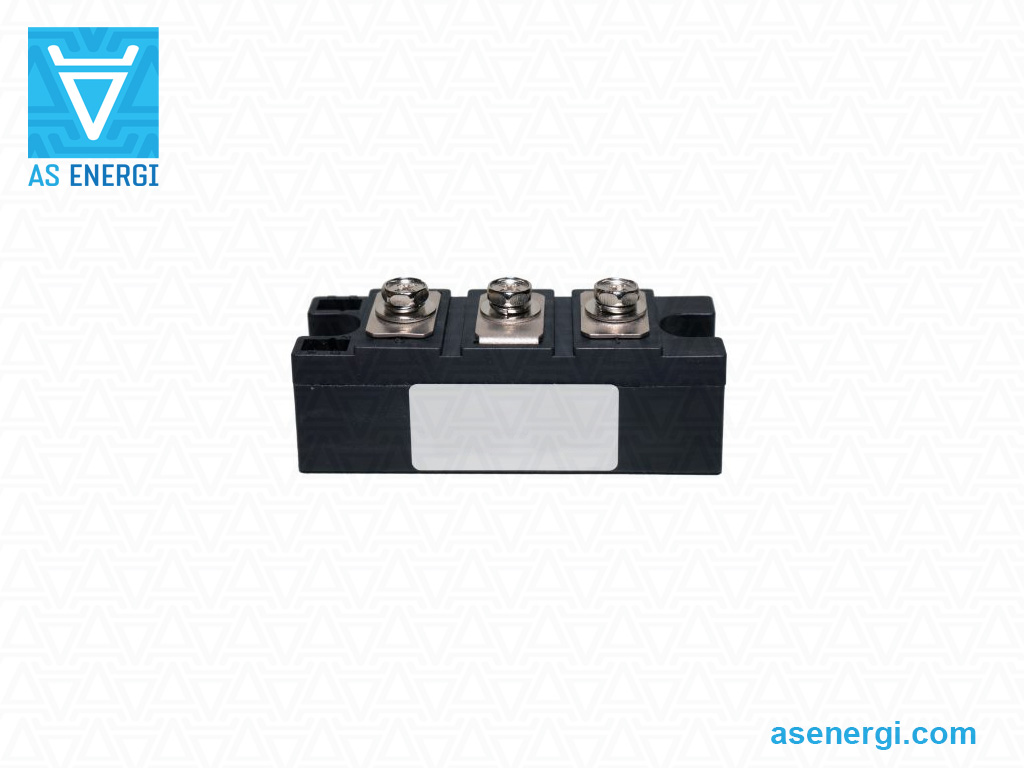

| MDC-200-04 | 200 (100) | 400 | 5500 | 150 | 0.71 | 1.22 | 150 | 0.18 | 360 | 94x34x34 | ASMDC-200-04 | |
| MDC-200-06 | 200 (100) | 600 | 5500 | 150 | 0.71 | 1.22 | 150 | 0.18 | 360 | 94x34x34 | ASMDC-200-06 | |
| MDC-200-08 | 200 (100) | 800 | 5500 | 150 | 0.71 | 1.22 | 150 | 0.18 | 360 | 94x34x34 | ASMDC-200-08 | |
| MDC-200-10 | 200 (100) | 1000 | 5500 | 150 | 0.71 | 1.22 | 150 | 0.18 | 360 | 94x34x34 | ASMDC-200-10 | |
| MDC-200-12 | 200 (100) | 1200 | 5500 | 150 | 0.71 | 1.22 | 150 | 0.18 | 360 | 94x34x34 | ASMDC-200-12 | |
| MDC-200-14 | 200 (100) | 1400 | 5500 | 150 | 0.71 | 1.22 | 150 | 0.18 | 360 | 94x34x34 | ASMDC-200-14 | |
| MDC-200-16 | 200 (100) | 1600 | 5500 | 150 | 0.71 | 1.22 | 150 | 0.18 | 360 | 94x34x34 | ASMDC-200-16 | |

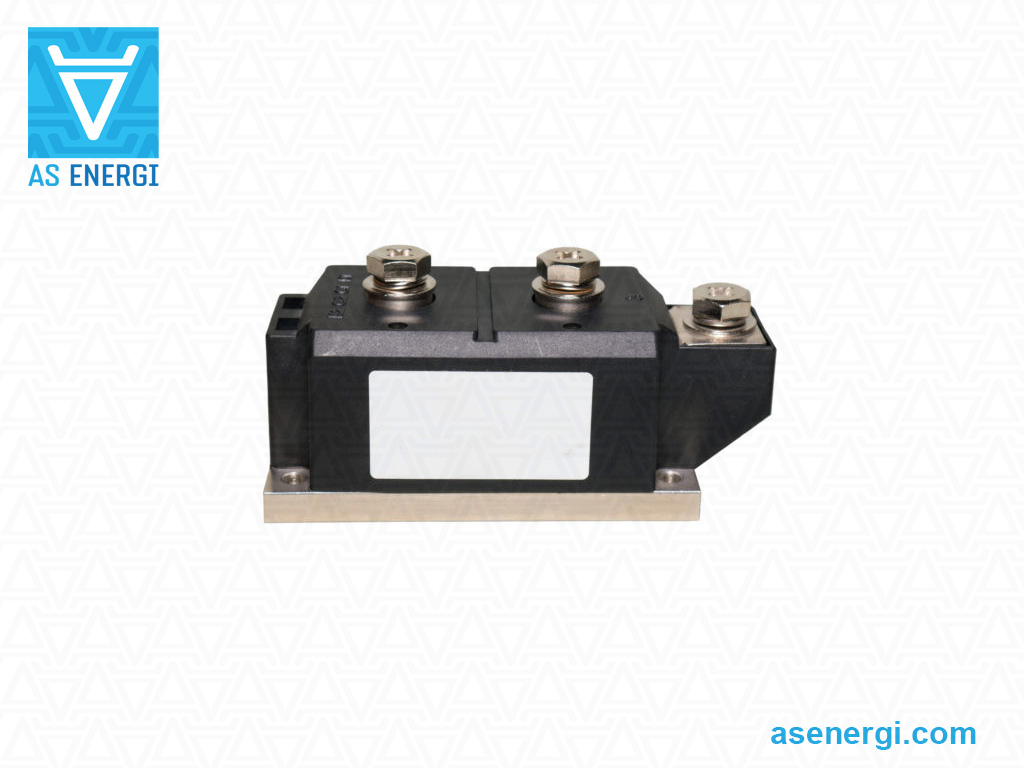

| MDC-410-04 | 410 (100) | 400 | 10000 | 500 | 0.71 | 0.3 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-410-04 | |
| MDC-410-06 | 410 (100) | 600 | 10000 | 500 | 0.71 | 0.3 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-410-06 | |
| MDC-410-08 | 410 (100) | 800 | 10000 | 500 | 0.71 | 0.3 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-410-08 | |
| MDC-410-10 | 410 (100) | 1000 | 10000 | 500 | 0.71 | 0.3 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-410-10 | |
| MDC-410-12 | 410 (100) | 1200 | 10000 | 500 | 0.71 | 0.3 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-410-12 | |
| MDC-410-14 | 410 (100) | 1400 | 10000 | 500 | 0.71 | 0.3 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-410-14 | |
| MDC-410-16 | 410 (100) | 1600 | 10000 | 500 | 0.71 | 0.3 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-410-16 | |
| MDC-470-04 | 470 (100) | 400 | 11000 | 605 | 0.62 | 0.227 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-470-04 | |
| MDC-470-06 | 470 (100) | 600 | 11000 | 605 | 0.62 | 0.227 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-470-06 | |
| MDC-470-08 | 470 (100) | 800 | 11000 | 605 | 0.62 | 0.227 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-470-08 | |
| MDC-470-10 | 470 (100) | 1000 | 11000 | 605 | 0.62 | 0.227 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-470-10 | |
| MDC-470-12 | 470 (100) | 1200 | 11000 | 605 | 0.62 | 0.227 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-470-12 | |
| MDC-470-14 | 470 (100) | 1400 | 11000 | 605 | 0.62 | 0.227 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-470-14 | |
| MDC-470-16 | 470 (100) | 1600 | 11000 | 605 | 0.62 | 0.227 | 150 | 0.11 | 840 | 115x53x52 | ASMDC-470-16 | |
| MDC-660-04 | 660 (100) | 400 | 18000 | 1620 | 0.60 | 0.3 | 150 | 0.065 | 1490 | 150x66.5x62 | ASMDC-660-04 | |
| MDC-660-06 | 660 (100) | 600 | 18000 | 1620 | 0.60 | 0.3 | 150 | 0.065 | 1490 | 150x66.5x62 | ASMDC-660-06 | |
| MDC-660-08 | 660 (100) | 800 | 18000 | 1620 | 0.60 | 0.3 | 150 | 0.065 | 1490 | 150x66.5x62 | ASMDC-660-08 | |
| MDC-660-10 | 660 (100) | 1000 | 18000 | 1620 | 0.60 | 0.3 | 150 | 0.065 | 1490 | 150x66.5x62 | ASMDC-660-10 | |
| MDC-660-12 | 660 (100) | 1200 | 18000 | 1620 | 0.60 | 0.3 | 150 | 0.065 | 1490 | 150x66.5x62 | ASMDC-660-12 | |
| MDC-660-14 | 660 (100) | 1400 | 18000 | 1620 | 0.60 | 0.3 | 150 | 0.065 | 1490 | 150x66.5x62 | ASMDC-660-14 | |
| MDC-660-16 | 660 (100) | 1600 | 18000 | 1620 | 0.60 | 0.3 | 150 | 0.065 | 1490 | 150x66.5x62 | ASMDC-660-16 | |
| MDC-660-18 | 660 (100) | 1800 | 18000 | 1620 | 0.60 | 0.3 | 150 | 0.065 | 1490 | 150x66.5x62 | ASMDC-660-18 | |
Guía de numeración de piezas para módulos de diodos:
| AS | MD | C | – | 470 | – | 04 |
| AS | – |  AS ENERGITM |
| MD | – | Tipo de módulo: doble diodo. |
| C | – | Código de configuración. |
| 470 | – | Corriente media en estado encendido IF(AV), Amp. |
| 04 | – | Clase de tensión VRRM / 100. |

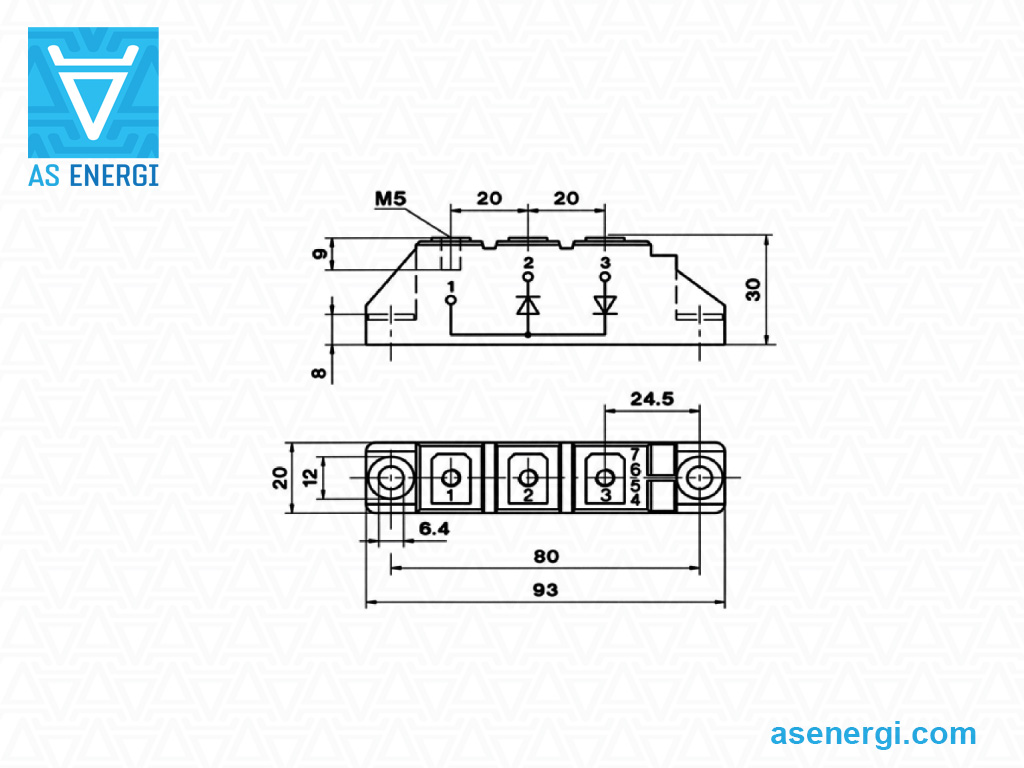

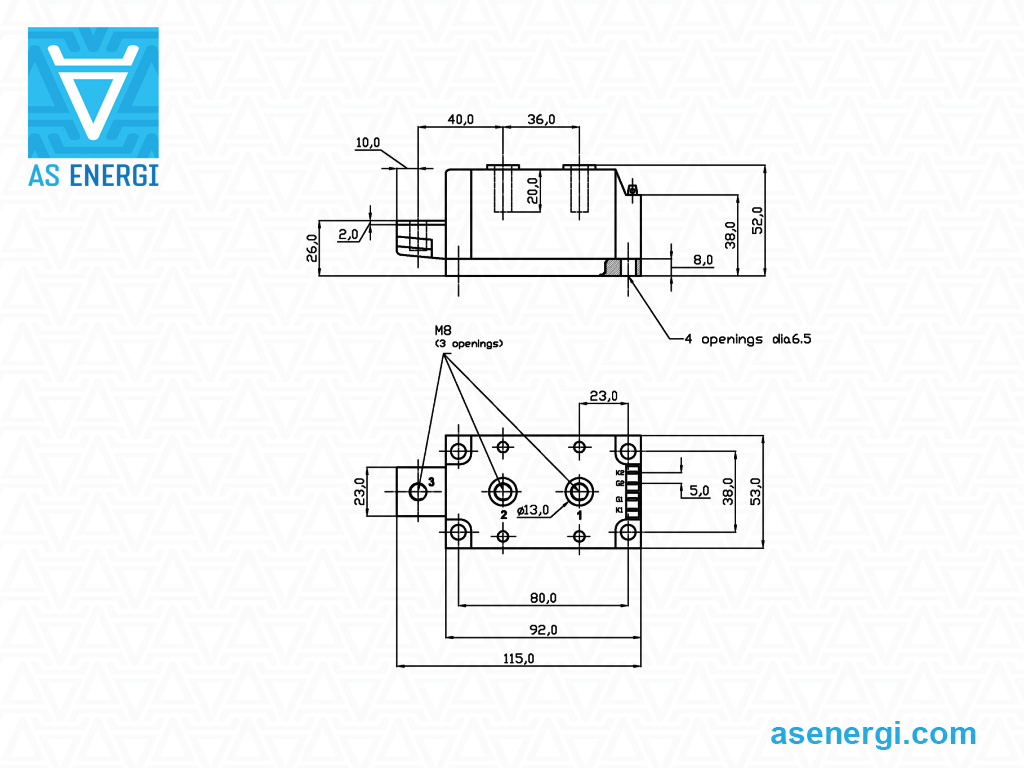

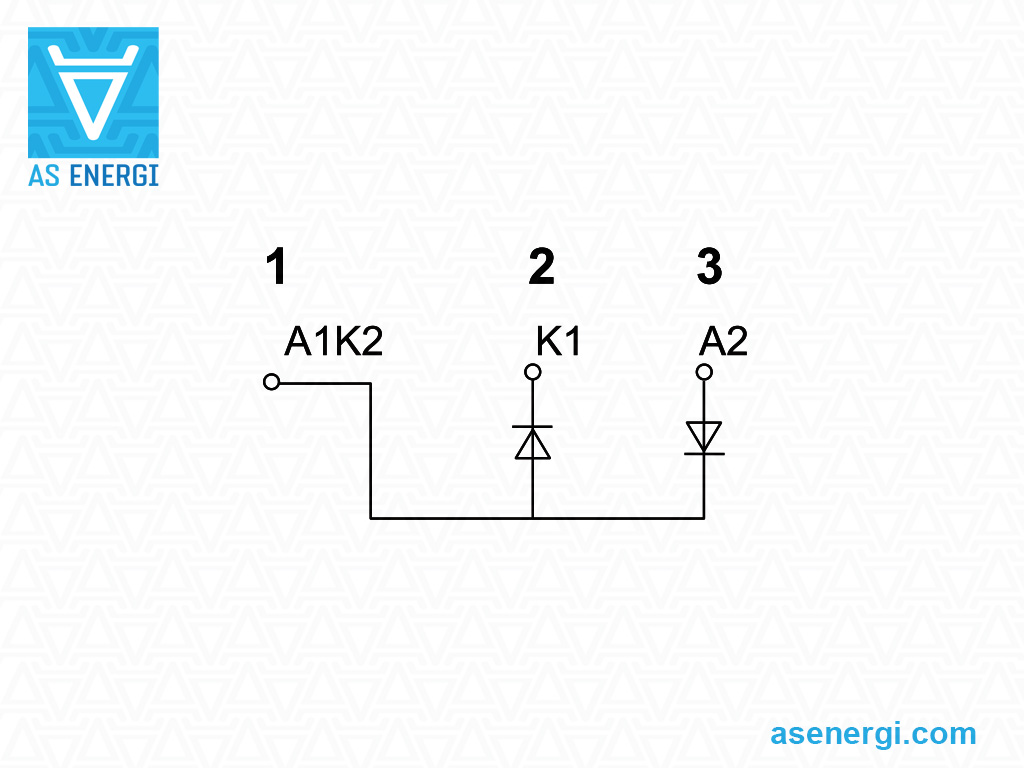

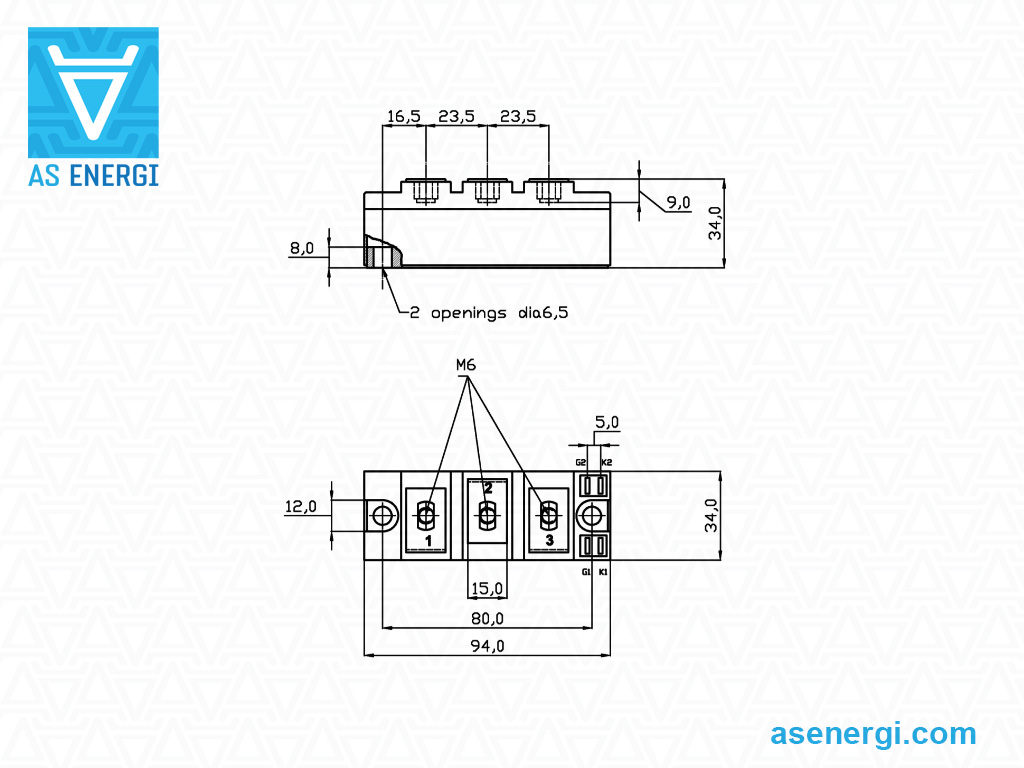

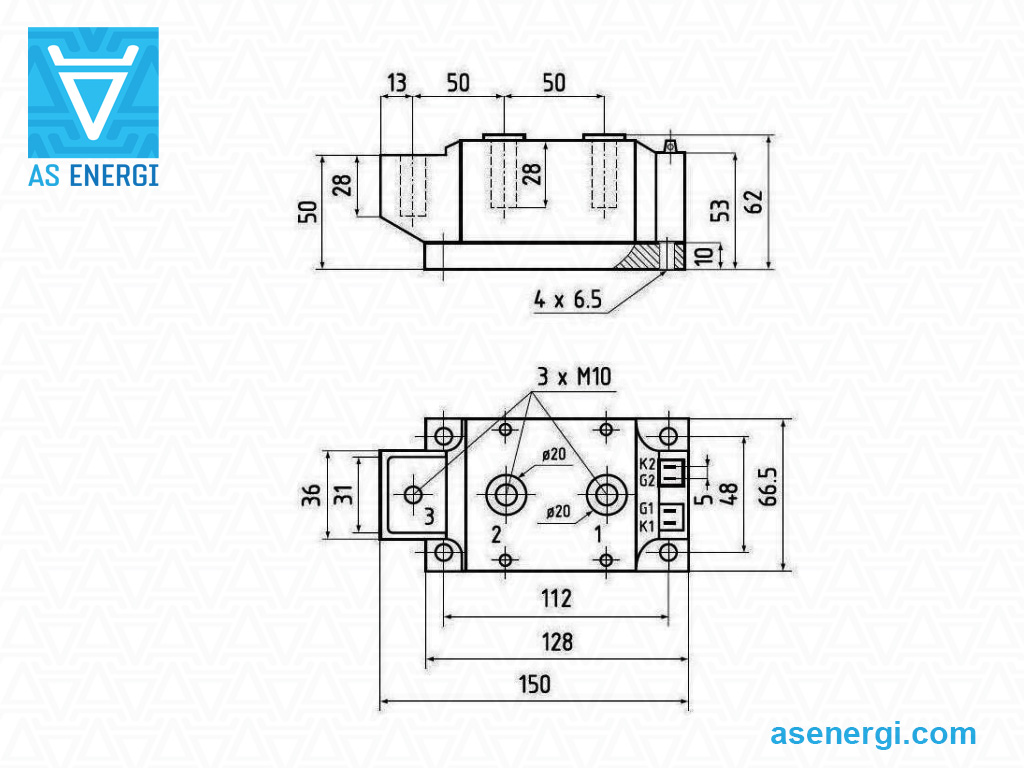

Esquema de los módulos de diodos:
|
A1K2, K1, A2 (1, 2, 3) – terminales principales (alimentación). |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación del disipador y la superficie
Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la Ficha de datos, la superficie de contacto del disipador debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador con toallitas y un limpiador de alcohol, por ejemplo isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La desigualdad en el área de montaje del disipador debe ser ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– No debe haber escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda usar impresión con plantilla para aplicar el material de interfaz térmica. Se recomienda un espesor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad del espesor optimizado de la pasta térmica.
Par de apriete en el disipador MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero combinados con arandelas adecuadas y arandelas de resorte o tornillos combinados. Se debe respetar el valor de par especificado en la Ficha de datos.
Se recomienda realizar un apriete previo y un reapriete al valor de par dado. Durante el proceso de atornillado, se debe limitar la velocidad y se recomienda una limitación suave del par para evitar picos de torque que pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
