Pavlo GorkunTiristores de impulsos IXYS Sustitución
Tiristores de pulso, también conocidos como Tiristores SCR (Rectificador Controlado por Silicio) o Tiristores de Control de Fase (PCT), en diseño de disco son tiristores de tipo press pack de propósito general, que regulan y convierten corrientes pulsadas de corriente continua (CC) y corriente alterna (CA) hasta 50 kA en circuitos con voltajes hasta 2.5 kV.
Tiristores ASTY AS ENERGITM son un reemplazo, análogo, alternativo para Tiristores de pulso IXYS UK, Tecnología Littelfuse.
"Disipadores de calor con aire O serie para dispositivos de disco", "Disipador de calor con aire SF serie", "Disipador de calor con agua SS serie" para el enfriamiento de tiristores también están disponibles para pedido.
Guía de numeración de piezas para tiristores de control de fase
Video: Reseñas de tiristores de disco de alta potencia IXYS UK Westcode Ltd. está a la vanguardia de la tecnología de potencia pulsada de estado sólido, ofreciendo soluciones personalizadas para problemas complejos de potencia pulsada.
Dispositivos estándar con clasificaciones de voltaje hasta 2.5 kV, corrientes pulsadas hasta 50 kA en pico, y capacidades de di/dt de más de 30 kA/µs están disponibles. Consulte con la fábrica para otros requisitos de clasificaciones de voltaje hasta 4.5kV y clasificaciones de corriente pulsada >200 kA.
El tiristor tiene una carcasa cerámica estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes. Este tiristor tiene una carcasa de disco con contactos a presión. La polaridad del tiristor está determinada por el icono en la carcasa. Las especificaciones técnicas, la guía de numeración de piezas, las hojas de datos PDF y los dibujos de contorno para tiristores se enumeran a continuación.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, enfriamiento por aire natural o forzado.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los tiristores de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase IXYS y sustitutos
| Tipo | VDRM | VRRM | VDC | IPULSE | VT0 | rT | RthJC | Caso | Dimensiones ØDxØdxH |
Sustitución AS ENERGITM |
Ficha de datos |
| V | V | V | kA | V | mΩ | K/W | mm | ||||
| Y200CKC250 | 2500 | 2000 | 1500 | 20 | 1.216 | 2.20 | 0.065 | W34 | 47x29.5x16 | ASTY200CKC250 |  |

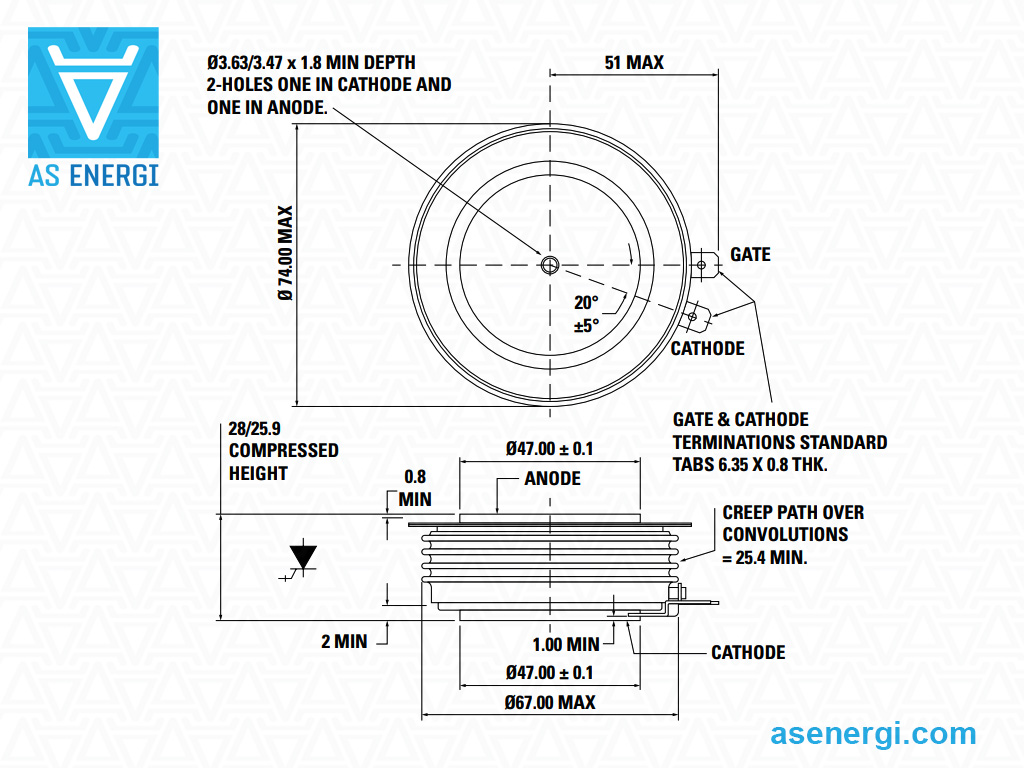

| Y500CNC250 | 2500 | 2000 | 1500 | 50 | 1.755 | 1.12 | 0.027 | W36 | 67x47x28 | ASTY500CNC250 | |
Guía de numeración de piezas para tiristores de impulsos:
| AS | TY | 500 | CNC | 25 | 0 |
| AS | – |  AS ENERGITM |
| TY | – | Grupo de productos: Tiristores de impulsos. |
| 500 | – | Corriente media en estado encendido IPULSE, kA. |
| CNC | – | Tipo de carcasa (paquete). |
| 25 | – | Código de tensión VRRM / 100. |
| 0 | – | Código de tiempo de apagado fijo. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para estos dispositivos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos en grandes cantidades, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para preguntas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de tiristores de disco de alta potencia:
Recomendaciones de instalación para tiristores de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el enfriador en todo el rango de temperatura se garantiza mediante el torque adecuado (fuerza de sujeción).
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2), empapándolas con alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos actuales (cables), instale un pasador para fijar la alineación de la estructura.
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica conductora de silicona antes del montaje, lo cual no es una condición obligatoria para la instalación.
Instale el tiristor (3), la segunda parte del enfriador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosque el travesaño (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y que haya uniformidad en las superficies de contacto.
Cuando las piezas estén lo suficientemente sujetas pero movibles, se recomienda colocar el enfriador sobre una superficie plana y verificar la tolerancia de paralelismo del plano adyacente general de las superficies (5).
Apriete cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión del travesaño determina si la fuerza de sujeción alcanzada corresponde a la requerida.
Después de la instalación, los sujetadores (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.
Consejos y recomendaciones para los tiristores de potencia:
Los tiristores de potencia no deben ser operados durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Reemplace un tiristor de potencia fallido por un tiristor que coincida con los parámetros del que se está reemplazando.
Debe proporcionarse un enfriamiento adecuado cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda realizar una limpieza periódica de los tiristores de potencia y los enfriadores para eliminar el polvo y los contaminantes, lo que garantiza una disipación de calor adecuada.
Se deben usar divisores de corriente inductivos (a menudo cables toroidales retorcidos) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.
La prevención del desbalanceo de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistores de derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se logra mediante la conexión de condensadores en paralelo a cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su operación.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
