Pavlo GorkunMódulos de tiristores duales Sustitución de lámina Kubara
Módulos de tiristores son de diseño monolítico con topología dual de tiristores semiconductores (tipo tiristor-tiristor). Se utilizan en circuitos de CC y CA con cargas de hasta 800A y tensiones de pulso inverso de hasta 1800V.
Módulos de tiristores ASMTC AS ENERGITM son un reemplazo, equivalente y dispositivo semiconductor alternativo para los módulos SCR de la serie MT de Kubara Lamina.
Los módulos de tiristores están alojados en una carcasa industrial estándar, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos están diseñados y ensamblados con tecnología de contacto por presión altamente confiable y tecnología de unión por soldadura, que responden a los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos de tiristores se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos altos o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos de potencia se ofrecen en varias topologías de dispositivos simples y dobles para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos de tiristores / diodos depende de la clase, cantidad, condiciones de entrega, fabricante, país de origen y forma de pago.
Para consultas sobre la adquisición de módulos de potencia, tiristores o diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, le ofreceremos un precio personalizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

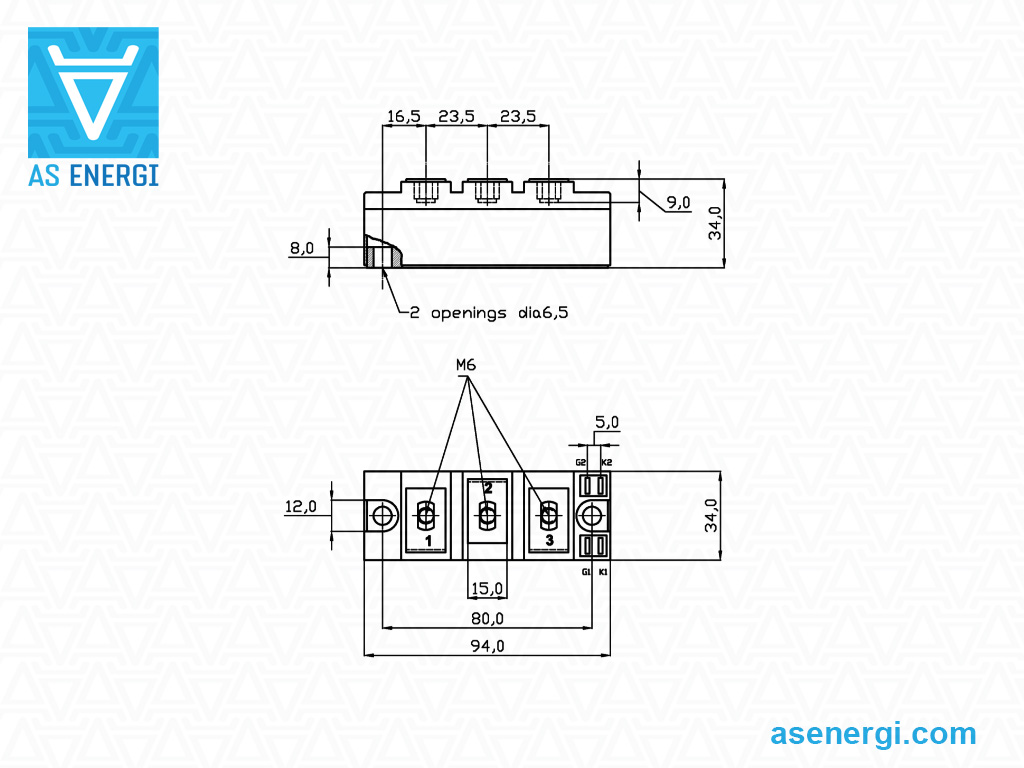

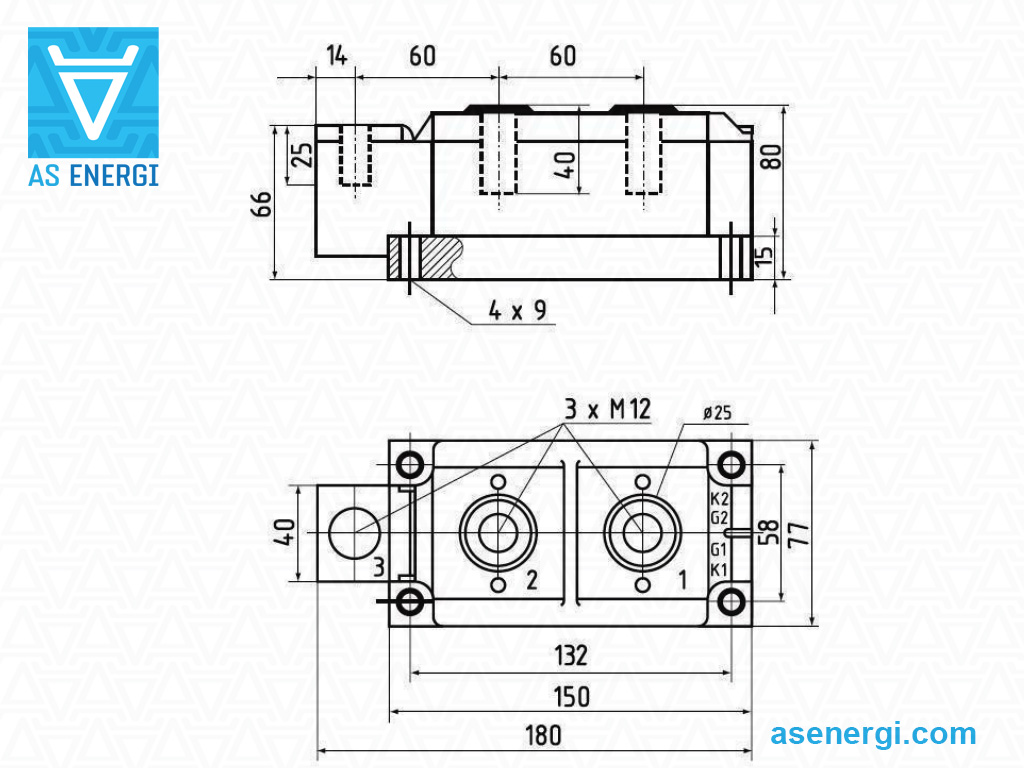

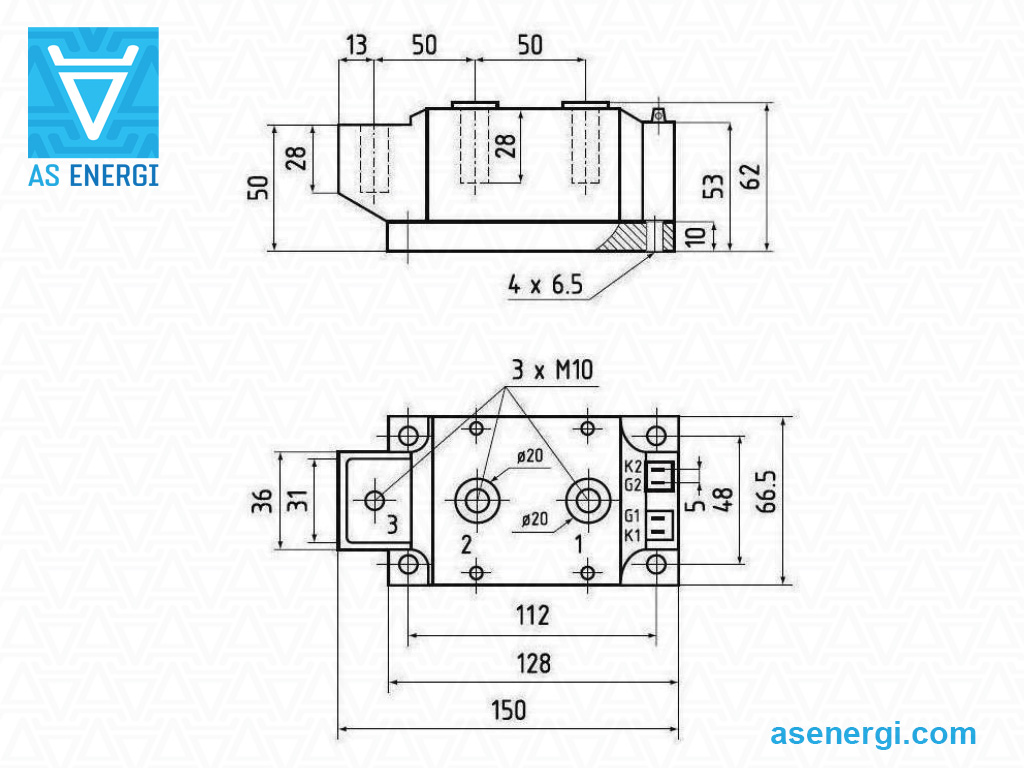

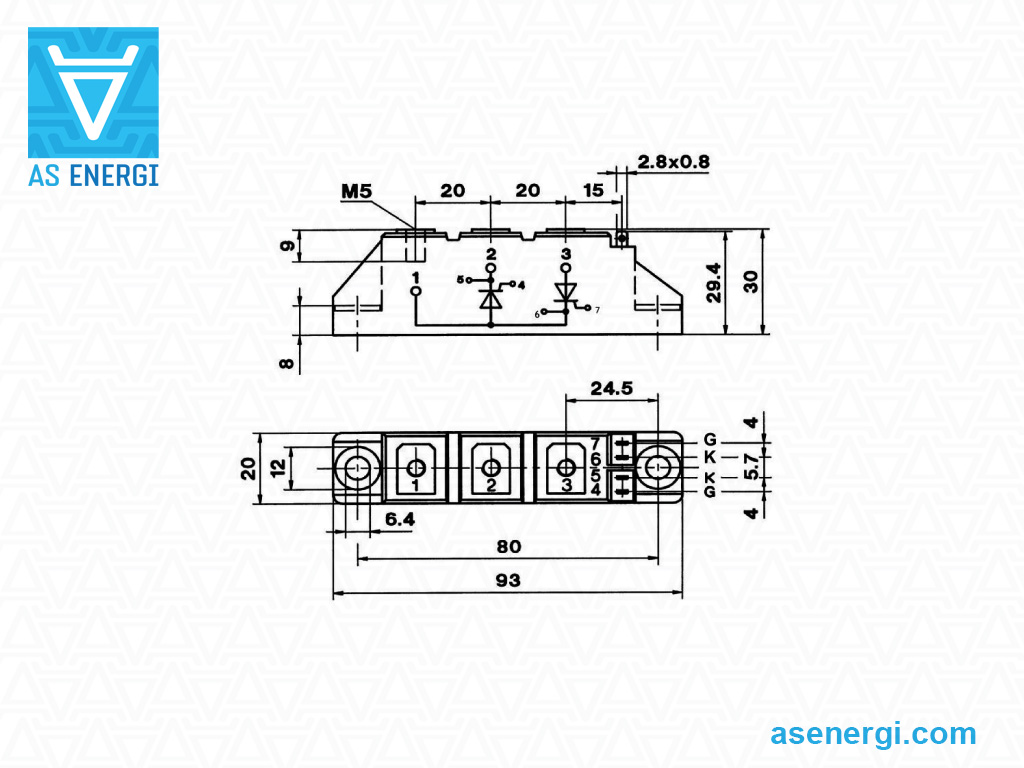

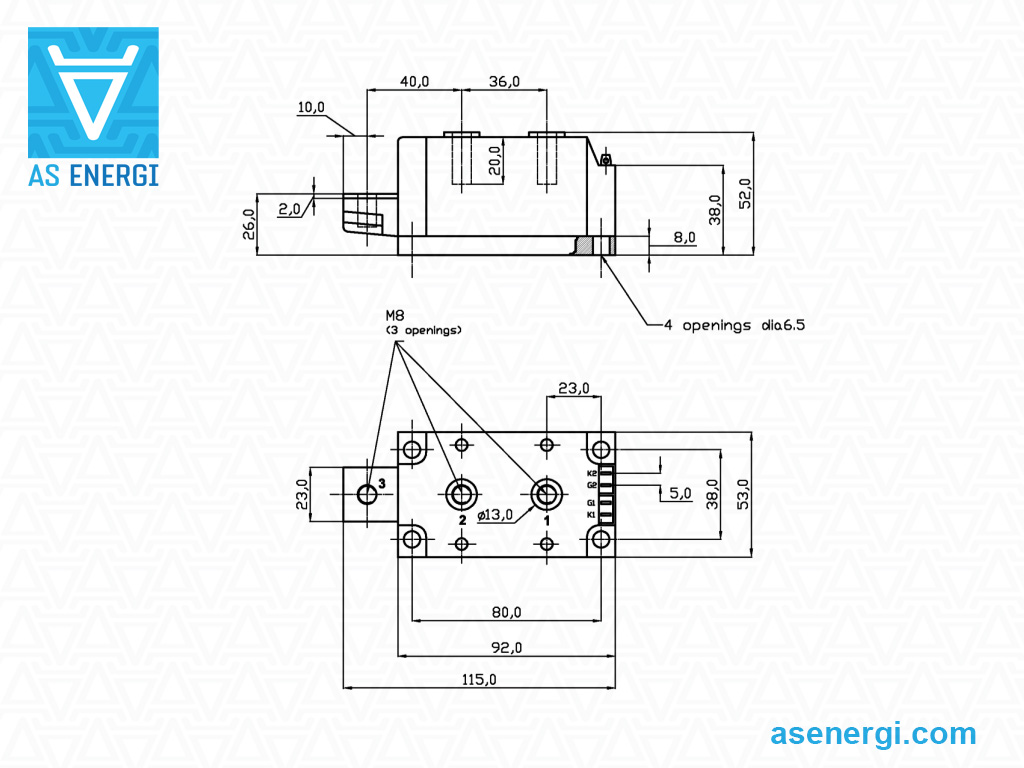

Especificaciones generales de los módulos tiristor-tiristor Kubara Lamina y sustitutos
| Tipo | IT(AV)M (TC,°C) |
VRRM | ITSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Dimensiones L×B×H | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | A | kA2·s | V | mΩ | ºC | °C/W | g | mm | |||
| MTC-106-04 | 106 (85) | 400 | 2250 | 25 | 0.9 | 2.0 | 125 | 0.28 | 95 | 93x20x30 | ASMTC-106-04 |  |
| MTC-106-06 | 106 (85) | 600 | 2250 | 25 | 0.9 | 2.0 | 125 | 0.28 | 95 | 93x20x30 | ASMTC-106-06 | |
| MTC-106-08 | 106 (85) | 800 | 2250 | 25 | 0.9 | 2.0 | 125 | 0.28 | 95 | 93x20x30 | ASMTC-106-08 | |
| MTC-106-10 | 106 (85) | 1000 | 2250 | 25 | 0.9 | 2.0 | 125 | 0.28 | 95 | 93x20x30 | ASMTC-106-10 | |
| MTC-106-12 | 106 (85) | 1200 | 2250 | 25 | 0.9 | 2.0 | 125 | 0.28 | 95 | 93x20x30 | ASMTC-106-12 | |
| MTC-106-14 | 106 (85) | 1400 | 2250 | 25 | 0.9 | 2.0 | 125 | 0.28 | 95 | 93x20x30 | ASMTC-106-14 | |
| MTC-106-16 | 106 (85) | 1600 | 2250 | 25 | 0.9 | 2.0 | 125 | 0.28 | 95 | 93x20x30 | ASMTC-106-16 | |
| MTC-150-04 | 150 (85) | 400 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-150-04 | |
| MTC-150-06 | 150 (85) | 600 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-150-06 | |
| MTC-150-08 | 150 (85) | 800 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-150-08 | |
| MTC-150-10 | 150 (85) | 1000 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-150-10 | |
| MTC-150-12 | 150 (85) | 1200 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-150-12 | |
| MTC-150-14 | 150 (85) | 1400 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-150-14 | |
| MTC-150-16 | 150 (85) | 1600 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-150-16 | |
| MTC-170-04 | 170 (85) | 400 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-170-04 | |
| MTC-170-06 | 170 (85) | 600 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-170-06 | |
| MTC-170-08 | 170 (85) | 800 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-170-08 | |
| MTC-170-10 | 170 (85) | 1000 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-170-10 | |
| MTC-170-12 | 170 (85) | 1200 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-170-12 | |
| MTC-170-14 | 170 (85) | 1400 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-170-14 | |
| MTC-170-16 | 170 (85) | 1600 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMTC-170-16 | |
| MTC-260-04 | 260 (85) | 400 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-260-04 | |
| MTC-260-06 | 260 (85) | 600 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-260-06 | |
| MTC-260-08 | 260 (85) | 800 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-260-08 | |
| MTC-260-10 | 260 (85) | 1000 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-260-10 | |
| MTC-260-12 | 260 (85) | 1200 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-260-12 | |
| MTC-260-14 | 260 (85) | 1400 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-260-14 | |
| MTC-260-16 | 260 (85) | 1600 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-260-16 | |
| MTC-300-04 | 300 (85) | 400 | 8000 | 320 | 0.70 | 0.55 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-300-04 | |
| MTC-300-06 | 300 (85) | 600 | 8000 | 320 | 0.70 | 0.55 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-300-06 | |
| MTC-300-08 | 300 (85) | 800 | 8000 | 320 | 0.70 | 0.55 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-300-08 | |
| MTC-300-10 | 300 (85) | 1000 | 8000 | 320 | 0.70 | 0.55 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-300-10 | |
| MTC-300-12 | 300 (85) | 1200 | 8000 | 320 | 0.70 | 0.55 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-300-12 | |
| MTC-300-14 | 300 (85) | 1400 | 8000 | 320 | 0.70 | 0.55 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-300-14 | |
| MTC-300-16 | 300 (85) | 1600 | 8000 | 320 | 0.70 | 0.55 | 125 | 0.11 | 840 | 115x53x52 | ASMTC-300-16 | |
| MTC-500-04 | 500 (85) | 400 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMTC-500-04 | |
| MTC-500-06 | 500 (85) | 600 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMTC-500-06 | |
| MTC-500-08 | 500 (85) | 800 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMTC-500-08 | |
| MTC-500-10 | 500 (85) | 1000 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMTC-500-10 | |
| MTC-500-12 | 500 (85) | 1200 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMTC-500-12 | |
| MTC-500-14 | 500 (85) | 1400 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMTC-500-14 | |
| MTC-500-16 | 500 (85) | 1600 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMTC-500-16 | |
| MTC-500-18 | 500 (85) | 1800 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMTC-500-18 | |
| MTC-800-04 | 800 (85) | 400 | 28000 | 4100 | 0.80 | 0.50 | 125 | 0.06 | 3500 | 180x77x80 | ASMTC-800-04 | |
| MTC-800-06 | 800 (85) | 600 | 28000 | 4100 | 0.80 | 0.50 | 125 | 0.06 | 3500 | 180x77x80 | ASMTC-800-06 | |
| MTC-800-08 | 800 (85) | 800 | 28000 | 4100 | 0.80 | 0.50 | 125 | 0.06 | 3500 | 180x77x80 | ASMTC-800-08 | |
| MTC-800-10 | 800 (85) | 1000 | 28000 | 4100 | 0.80 | 0.50 | 125 | 0.06 | 3500 | 180x77x80 | ASMTC-800-10 | |
| MTC-800-12 | 800 (85) | 1200 | 28000 | 4100 | 0.80 | 0.50 | 125 | 0.06 | 3500 | 180x77x80 | ASMTC-800-12 | |
| MTC-800-14 | 800 (85) | 1400 | 28000 | 4100 | 0.80 | 0.50 | 125 | 0.06 | 3500 | 180x77x80 | ASMTC-800-14 | |
| MTC-800-16 | 800 (85) | 1600 | 28000 | 4100 | 0.80 | 0.50 | 125 | 0.06 | 3500 | 180x77x80 | ASMTC-800-16 | |
Guía de numeración de piezas para módulos tiristor-tiristor:
| AS | MT | C | – | 800 | – | 06 |
| AS | – |  AS ENERGITM |
| MT | – | Tipo de módulo: tiristor doble. |
| C | – | Código de configuración. |
| 800 | – | Corriente media en estado encendido IT(AV), Amp. |
| 06 | – | Clase de tensión VRRM / 100. |

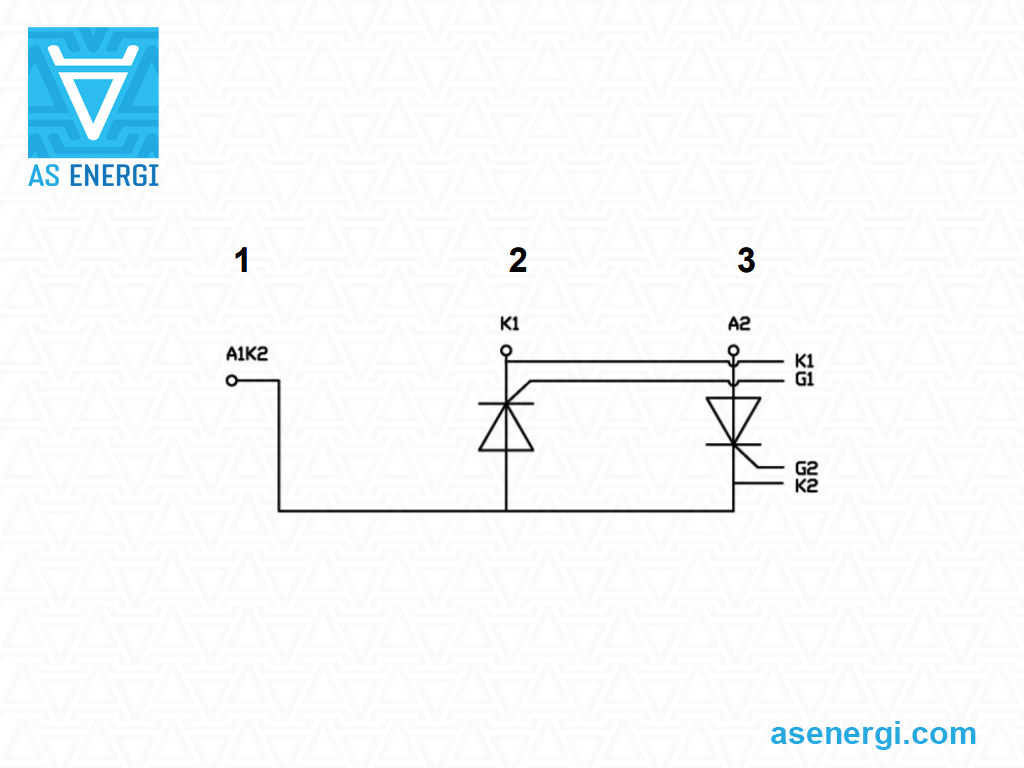

Diagrama de circuito de los módulos tiristor-tiristor:
|
A1K2, K1, A2 – terminales principales (alimentación). K1, G1, G2, K2 – terminales de control. |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de disipadores de calor y superficies
Para asegurar un buen contacto térmico y alcanzar los valores de resistencia térmica de contacto especificados en la ficha de datos, la superficie de contacto del disipador debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador con toallitas y un limpiador con alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– Desnivel de la zona de montaje del disipador: ≤ 50μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de pasta térmica
Se recomienda utilizar impresión con esténcil para aplicar el material de interfaz térmica. Se recomienda un espesor de pasta térmica en el rango de 50 μm a 100 μm. La aplicación de pasta térmica con rodillo no se recomienda para la producción en masa, ya que no se puede garantizar la repetibilidad de un espesor óptimo.
Par de apriete sobre el disipador MS
Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de presión o tornillos combinados. Debe respetarse el valor de par especificado en la ficha de datos.
Se recomienda aplicar un par de apriete preliminar y volver a apretar hasta alcanzar el valor especificado. Durante el proceso de atornillado, se debe limitar la velocidad y se recomienda un control de par suave para evitar picos de par, que pueden producirse al usar destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
