Diodos rectificadores de potencia 200A - 8000A tipo disco

Diodos Rectificadores de Potencia AS ENERGI^TM, también conocidos como diodos rectificadores de silicio con enfriamiento por doble cara, en diseño de disco, son diodos de uso general, que convierten corrientes de CC y CA hasta 8000A a frecuencias hasta 500 Hz en circuitos con voltajes hasta 10000V (dependiendo de la serie).

Los Diodos Rectificadores de Tipo Disco tienen los siguientes tipos (corriente): 200 A, 250 A, 320 A, 400 A, 500 A, 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A, 5000 A, 6300 A.

Series de diodos rectificadores de disco de alta potencia

Guía de numeración de piezas para diodos rectificadores de disco de potencia

Pasaporte técnico para diodos rectificadores de disco de potencia

Recomendaciones de instalación para diodos rectificadores de disco

Video: Reseñas de diodos rectificadores de disco de alta potencia

El diodo tiene una carcasa cerámica estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.

La polaridad del diodo está marcada por un símbolo de polaridad en la carcasa. En esta página se encuentran los diagramas esquemáticos y circuitos de diodos con ánodo y cátodo. A continuación se muestran las especificaciones técnicas, la guía de numeración de piezas, la polaridad, las dimensiones y los refrigeradores recomendados para los diodos.

Se utilizan disipadores de calor de aire y agua para enfriar los diodos. Para mantener las pérdidas eléctricas al mínimo y la disipación de calor al máximo, debe aplicarse el par necesario durante el montaje, la llamada fuerza de presión F_m. La correspondencia de la fuerza de sujeción alcanzada con la requerida se determina por la deflexión del travesaño. Para mejorar la disipación de calor del diodo durante el montaje, se utiliza pasta conductora de calor, aunque no es un requisito obligatorio para la instalación.

Los diodos tienen una carcasa sellada que aísla la parte funcional y el elemento semiconductor de impactos mecánicos y del entorno. Este diodo tiene una carcasa de disco con contactos de presión.

Los diodos de AS Energi Global LLC tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 10000 V y corrientes de 630 a 6300 A, alta resistencia a los ciclos térmicos y eléctricos, enfriamiento por aire natural o forzado.

Nuestra empresa ofrece una garantía de calidad de 2 años desde la fecha de compra para los diodos. Al suministrar diodos, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.

Seguir leyendo

El precio final de los diodos rectificadores de potencia depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Para preguntas sobre la adquisición de Diodos de alta potencia, Tiristores envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

Diodo rectificador de potencia tipo disco Serie:

D223	D133 ... D433	D143 ... D543	D153 ... D653
D163	D173, D273, D373	D183	D193

Diodos de potencia D223 (200A, 250A, 320A, 400A)

Diodos D223

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D223-200	a petición + –	5200 - 6500V	230A (85ºC)	52 - 65	100 g	PD23	O123
D223-250	a petición + –	5200 - 6000V	300A (85ºC)	52 - 60	100 g	PD23	O123
D223-320	a petición + –	4400 - 5200V	364A (85ºC)	44 - 52	100 g	PD23	O123
D223-400	a petición + –	3400 - 4200V	530A (85ºC)	34 - 42	100 g	PD23	O123

Especificaciones detalladas de los diodos de potencia D223

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D223-200	5200-6500	230(85)	360	3.0	140	2.60/628	1.00	3.10	35	45	0.085	6±1	0.1
D223-250	5200-6000	300(85)	470	3.5	150	2.45/785	0.92	2.20	35	61	0.085	6±1	0.1
D223-320	4400-5200	364(85)	570	4.2	160	2.05/1000	0.87	1.37	35	88	0.085	6±1	0.1
D223-400	3400-4200	530(85)	830	5.5	150	1.80/1256	0.85	0.85	35	151	0.085	6±1	0.1

Diodos de potencia D133 (400A, 500A, 630A, 800A, 1000A)

Diodos D133

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D133-400	a petición + –	1000 - 4000V	640A (100ºC) 730A (85ºC)	10 - 40	180 g	PD32	O143
D133-500	a petición + –	1000 - 2800V	910A (100ºC) 1020A (85ºC)	10 - 28	180 g	PD32	O143
D133-630	a petición + –	1000 - 3200V	1040A (100ºC) 1170A (85ºC)	10 - 32	180 g	PD32	O143
D133-800	a petición + –	400 - 2000V	1170A (100ºC) 1280A (85ºC)	4 - 20	180 g	PD32	O143, O343
D133-1000	a petición + –	400 - 2000V	1220A (100ºC) 1385A (85ºC)	4 - 20	180 g	PD32	O143, O343

Especificaciones detalladas de los diodos de potencia D133

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D133-400	1000-4000	640(100) 730(85)	1140	7.0	160	2.10/1256	1.10	0.950	50	245	0.036	10	0.180
D133-500	1000-2800	910(100) 1020(85)	1600	11.0	175	1.70/1570	1.00	0.570	50	605	0.036	10	0.180
D133-630	1000-3200	1040(100) 1170(85)	1830	11.0	175	1.60/1978	1.10	0.350	35	605	0.036	10	0.180
D133-800	400-2000	1170(100) 1280(85)	2000	12.0	175	1.60/2512	1.00	0.270	40	720	0.036	10	0.180
D133-1000	400-2000	1220(100) 1385(85)	2170	16.0	175	1.55/3140	0.95	0.250	40	1280	0.036	10	0.180

Diodos de potencia D233 (400A, 500A, 630A, 800A, 1000A, 1600A)

Diodos D233

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D233-400	a petición + –	2400 - 4400V	400A (110ºC)	24 - 44	180 g	PD32	O143, O243, O343
D233-500	a petición + –	1000 - 4400V	500A (110ºC) 593A (100ºC)	10 - 44	180 g	PD32	O143, O243, O343
D233-630	a petición + –	4400 - 5200V	630A (115ºC) 740A (85ºC)	44 - 52	180 g	PD32	O143, O243, O343
D233-800	a petición + –	3400 - 4400V	800A (115ºC) 920A (85ºC)	34 - 44	180 g	PD32	O143, O243, O343
D233-1000	a petición + –	2400 - 3400V	1000A (115ºC) 1240A (85ºC)	24 - 34	180 g	PD32 (D.B2)	O143, O243, O343
D233-1600	a petición + –	400 - 800V	1600A (110ºC) 1640A (85ºC)	4 - 8	180 g	PD32	O143, O243, O343

Especificaciones detalladas de los diodos de potencia D233

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D233-400	2400-4400	400(110)	628	7.0	160	2.10/1256	0.90	0.416	40	110	0.036	10	0.18
D233-500	1000-4400	500(110) 593(100)	785	7.5	150	2.00/1570	1.08	0.706	50	280	0.036	10	0.18
D233-630	4400-5200	630(115) 740(85)	1162	6.0	150	2.60/1980	0.90	0.840	50	180	0.036	10	0.18
D233-800	3400-4400	800(115) 920(85)	1444	7.5	160	2.30/2500	0.90	0.599	50	280	0.036	10	0.18
D233-1000	2400-3400	1000(115) 1240(85)	1947	11.0	175	1.95/3140	0.85	0.380	50	605	0.036	10	0.18
D233-1600	400-800	1600(110) 1640(85)	2512	16.0	190	1.50/5024	0.83	0.130	40	960	0.036	10	0.18

Diodos de potencia D333 (500A, 630A, 800A)

Diodos D333


Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D333-500	a petición + –	3800 - 6000V	580A (85ºC)	38 - 60	180 g	PD32 (D.B3)	O143, O243, O343, OM103, OM104
D333-630	a petición + –	2000 - 2800V	630A (128ºC) 890A (100ºC)	20 - 28	180 g	D.B3	O143, O243, O343, OM103, OM104
D333-800	a petición + –	2000V	800A (134ºC) 1140A (100ºC)	20	180 g	D.B3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los diodos de potencia D333

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D333-500	3800-6000	580(85)	910	5.0	150	2.90/1570	1.00	1.42	50	125	0.036	10±1	0.18
D333-630	2000-2800	630(128) 890(100)	989	10.0	175	1.60/1978	1.10	0.35	50	500	0.045	10±1	0.21
D333-800	2000	800(134) 1140(100)	1256	12.0	190	1.60/2512	1.00	0.27	50	720	0.045	10±1	0.21

Diodos de potencia D433 (500A, 630A, 800A, 1000A)

Diodos D433

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D433-500	a petición + –	5200 - 6000V	580A (85ºC)	52 - 60	200 g	PD33	O143, O243, O343, OM103, OM104
D433-630	a petición + –	4400 - 5200V	740A (85ºC)	44 - 52	200 g	PD33	O143, O243, O343, OM103, OM104
D433-800	a petición + –	3400 - 4400V	920A (85ºC)	34 - 44	200 g	PD33	O143, O243, O343, OM103, OM104
D433-1000	a petición + –	2400 - 3400V	1240A (85ºC)	24 - 34	200 g	PD33	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los diodos de potencia D433

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D433-500	5200-6000	580(85)	910	5.0	150	2.90/1570	1.00	1.42	50	125	0.036	9.5±0.5	0.20
D433-630	4400-5200	740(85)	1160	6.0	150	2.50/1980	0.90	0.84	50	180	0.036	9.5±0.5	0.20
D433-800	3400-4400	920(85)	1440	7.5	160	2.30/2500	0.90	0.60	50	280	0.036	9.5±0.5	0.20
D433-1000	2400-3400	1240(85)	1940	11.0	175	1.95/3140	0.85	0.38	50	605	0.036	9.5±0.5	0.20

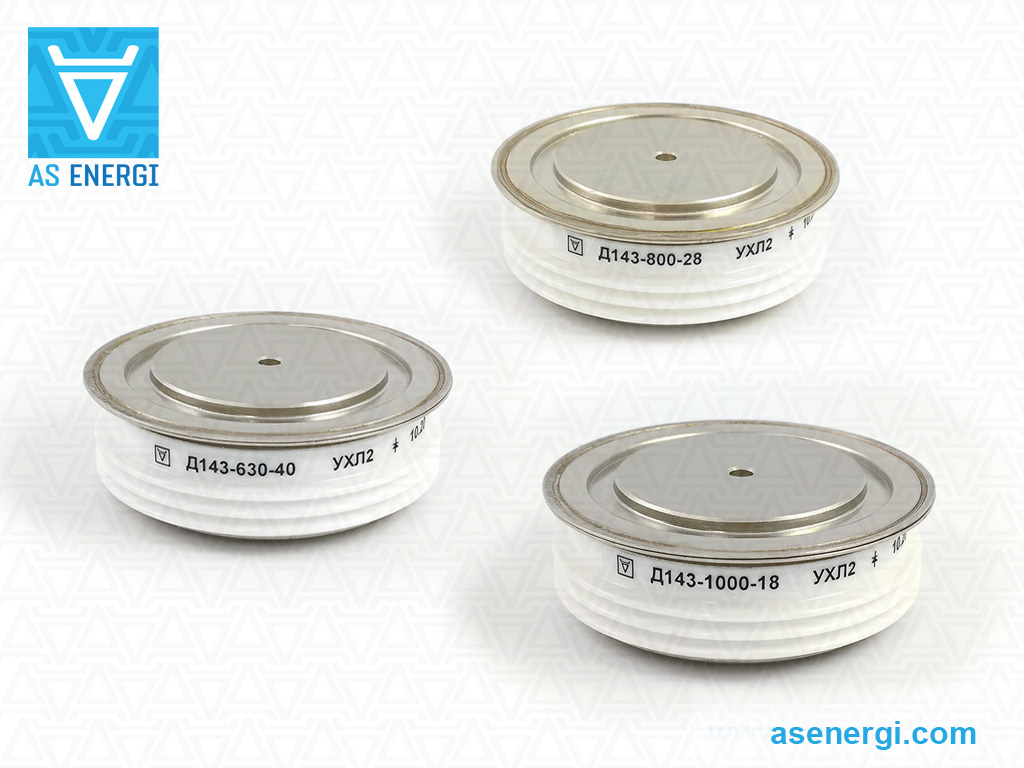

Diodos de potencia D143 (630A, 800A, 1000A, 1250A, 2000A)

Diodos D143


Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D143-630	a petición + –	2400 - 4000V	630A (112ºC) 750A (100ºC)	24 - 40	240 g	PD42	O143, O243, O343, OM103, OM104
D143-800	a petición + –	1800 - 2800V	800A (136ºC) 1235A (100ºC)	18 - 28	240 g	PD42	O143, O243, O343, OM103, OM104
D143-1000	a petición + –	400 - 1800V	1000A (148ºC) 1705A (100ºC)	4 - 18	240 g	PD42	O143, O243, O343, OM103, OM104
D143-1250	a petición + –	1000 - 1800V	1250A (121ºC) 1500A (100ºC)	10 - 18	240 g	PD42	O143, O243, O343, OM103, OM104
D143-2000	a petición + –	200 - 1000V	2400A (85ºC)	2 - 10	160 g	PD41	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los diodos de potencia D143

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D143-630	2400-4000	630 (112) 750 (100)	989	10.5	150	2.10/1978	1.10	0.730	70	550	0.027	15	0.24
D143-800	1800-2800	800 (136) 1235 (100)	1256	18.0	175	1.55/2512	1.00	0.410	70	1620	0.027	15	0.24
D143-1000	400-1800	1000 (148) 1705 (100)	1570	18.0	190	1.55/3140	1.00	0.230	70	1620	0.027	15	0.24
D143-1250	1000-1800	1250 (121) 1500 (100)	1963	22.0	190	1.65/3925	0.95	0.250	70	2420	0.032	15	0.24
D143-2000	200-1000	2400 (85)	3760	24.0	175	1.40/6280	0.73	0.110	70	2880	0.027	15	0.16

Diodos de potencia D243 (630A, 800A, 1000A, 1250A, 1600A)

Diodos D243


Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D243-630	a petición + –	5200 - 6000V	840A (85ºC)	52 - 60	240 g	PD42	O143, O243, O343, OM103, OM104
D243-800	a petición + –	2400 - 4400V	800A (99ºC) 790A (100ºC)	24 - 44	240 g	PD42	O143, O243, O343, OM103, OM104
D243-1000	a petición + –	2000 - 2600V	1000A (122ºC) 1280A (100ºC)	20 - 26	240 g	PD42	O143, O243, O343, OM103, OM104
D243-1250	a petición + –	2400 - 3200V	1640A (85ºC)	24 - 32	240 g	PD42	O143, O243, O343, OM103, OM104
D243-1600	a petición + –	1200 - 2200V	2000A (85ºC)	12 - 22	160 g	PD41	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los diodos de potencia D243

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D243-630	5200-6000	840 (85)	1310	8.0	150	2.50/1980	0.90	0.900	70	320	0.027	15	0.24
D243-800	2400-4400	800 (99) 790 (100)	1256	13.5	150	2.00/2512	1.00	0.500	70	910	0.032	15	0.24
D243-1000	2000-2600	1000 (122) 1280 (100)	1570	19.0	175	1.65/3140	0.95	0.280	70	1805	0.032	15	0.24
D243-1250	2400-3200	1640 (85)	2570	18.5	175	1.85/3925	0.85	0.290	70	1710	0.027	15	0.24
D243-1600	1200-2200	2000 (85)	3140	22.0	175	1.60/5024	0.77	0.180	70	2420	0.027	15	0.16

Diodos de potencia D343 (800A, 1000A, 1250A)

Diodos D343


Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D343-800	a petición + –	4400 - 5200V	940A (85ºC)	44 - 52	280 g	PD43	O143, O243, O343, OM103, OM104
D343-1000	a petición + –	3400 - 4400V	1210A (85ºC)	34 - 44	240 g	PD42	O143, O243, O343, OM103, OM104
D343-1250	a petición + –	1000 - 1800V	1250A (114ºC) 1415A (100ºC)	10 - 18	280 g	PD43 (D.C3)	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los diodos de potencia D343

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D343-800	4400-5200	940 (85)	1470	9.5	150	2.45/2512	0.92	0.70	70	450	0.036	15	0.28
D343-1000	3400-4400	1210 (85)	1890	13.0	160	2.20/3140	0.90	0.46	70	845	0.027	15	0.24
D343-1250	1000-1800	1250 (144) 1415 (100)	1963	20.0	190	1.65/3925	0.95	0.25	70	2000	0.036	15	0.28

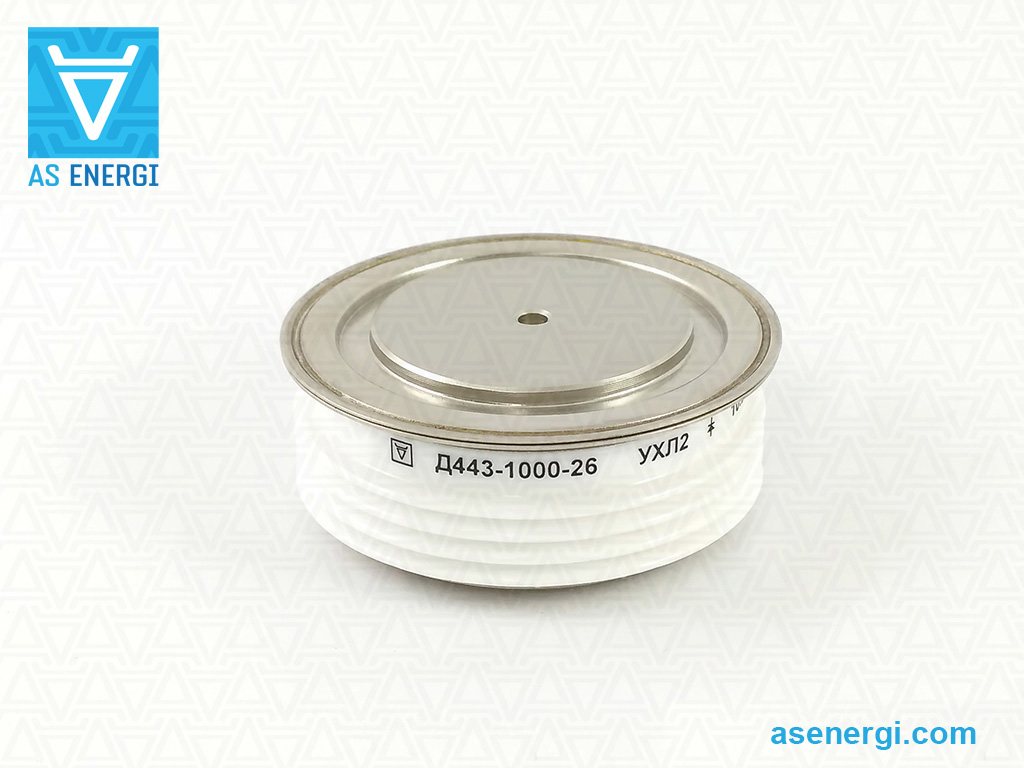

Diodos de potencia D443 (630A, 800A, 1000A)

Diodos D443

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D443-630	a petición + –	4400 - 5200V	740A (85ºC)	44 - 52	280 g	PD43	O143, O243, O343, OM103, OM104
D443-800	a petición + –	3800 - 4400V	800A (94ºC) 745A (100ºC)	38 - 44	280 g	PD43 (D.C3)	O143, O243, O343, OM103, OM104
D443-1000	a petición + –	2000 - 2600V	1000A (117ºC) 1205A (100ºC)	20 - 26	280 g	PD43 (D.C3)	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los diodos de potencia D443

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D443-630	4400-5200	740 (85)	1160	6.0	150	2.50/1980	0.90	0.84	50	180	0.036	15	0.28
D443-800	3800-4400	800 (94) 745 (100)	1256	12.5	150	2.00/2512	1.00	0.50	70	780	0.036	15	0.28
D443-1000	2000-2600	1000 (117) 1205 (100)	1570	18.0	175	1.65/3140	0.95	0.28	70	1620	0.036	15	0.28

Diodos de potencia D543 (500A, 630A)

Diodos D543

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D543-500	a petición + –	9000 - 10000V	560A (85ºC)	90 - 100	320 g	PD44	O143, O243, O343, OM103, OM104
D543-630	a petición + –	7000 - 8000V	651A (85ºC)	70 - 80	320 g	PD44	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los diodos de potencia D543

A (°C)

°C

V/A

mΩ

kA²·s

°C/W

D543-500

9000-10000

560(85)

879

10.0

140

2.90/1570

1.50

500

0.027

15±1.5

0.32

D543-630

7000-8000

651(85)

965

11.0

140

2.80/1978

1.20

640

0.027

15±1.5

0.32

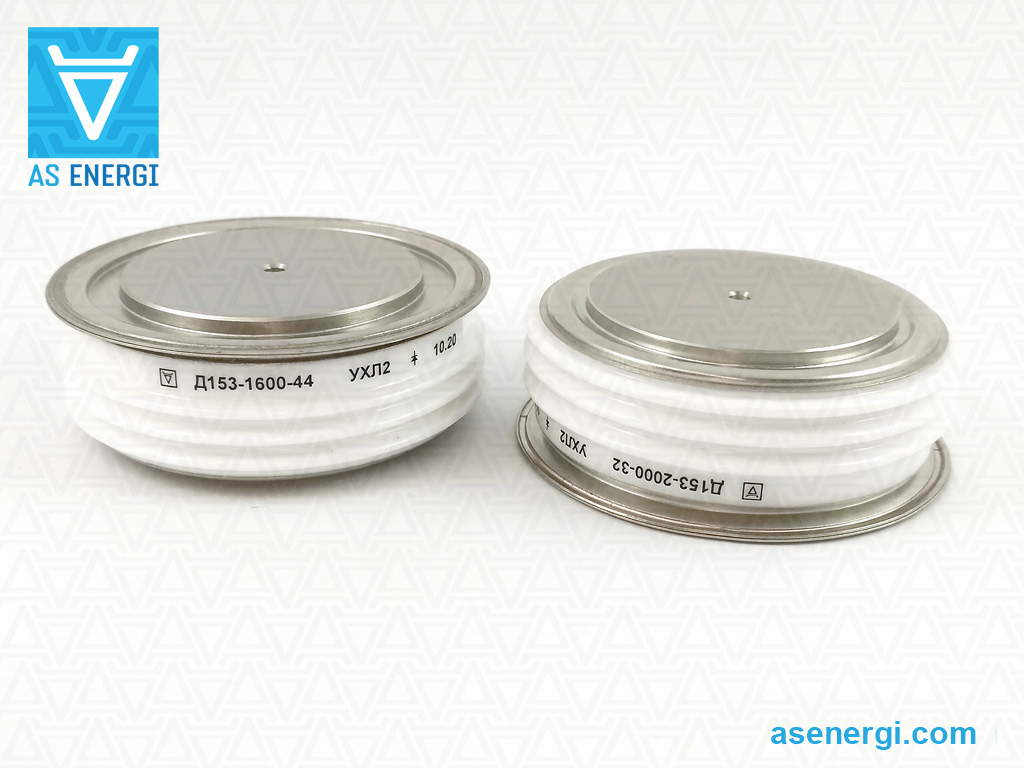

Diodos de potencia D153 (1000A, 1250A, 1600A, 2000A, 2500A, 6300A)

Diodos D153


Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D153-1000	a petición + –	5200 - 6000V	1470A (85ºC)	52 - 60	550 g	PD53	O153, O253
D153-1250	a petición + –	4400 - 5200V	1650A (85ºC)	44 - 52	550 g	PD53	O153, O253
D153-1600	a petición + –	3400 - 4400V	1820A (100ºC) 2100A (85ºC)	34 - 44	550 g	PD53	O153, O253
D153-2000	a petición + –	2400 - 3200V	2510A (100ºC) 2830A (85ºC)	24 - 32	550 g	PD53	O153, O253
D153-2500	a petición + –	1200 - 2200V	3440A (85ºC)	12 - 22	550 g	PD53	O153, O253
D153-6300	a petición + –	200 - 400V	6930A (85ºC)	2 - 4	130 g	PD50	O153, O253

Especificaciones detalladas de los diodos de potencia D153

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D153-1000	5200-6000	1470 (85)	2300	20.0	150	2.0/4400	1.00	0.310	100	2000	0.018	26	0.55
D153-1250	4400-5200	1390 (100) 1650 (85)	2590	25.0	150	1.95/3925	0.92	0.310	100	3125	0.018	26	0.55
D153-1600	3400-4400	1820 (100) 2100 (85)	3290	27.0	160	1.80/5024	0.90	0.206	100	3645	0.018	26	0.55
D153-2000	2400-3200	2510 (100) 2830 (85)	4440	33.0	175	1.80/6280	0.90	0.206	100	5445	0.018	26	0.55
D153-2500	1200-2200	3440 (85)	5400	37.0	175	1.35/7850	0.77	0.080	100	6845	0.018	26	0.55
D153-6300	200-400	6930 (85)	10880	50.0	180	1.15/5000	0.80	0.026	100	12500	0.011	22	0.13

Diodos de potencia D253 (1600A, 2000A, 2500A, 3200A, 4000A)

Diodos D253

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D253-1600	a petición + –	400 - 4400V	1820A (100ºC) 2100A (85ºC)	4 - 44	550 g	PD53	O153, O253
D253-2000	a petición + –	400 - 3200V	2830A (85ºC)	4 - 32	550 g	PD53	O153, O253
D253-2500	a petición + –	1000 - 3600V	2530A (85ºC)	10 - 36	550 g	PD53	O153, O253
D253-3200	a petición + –	400 - 800V	3615A (105ºC)	4 - 8	550 g	PD53	O153, O253
D253-4000	a petición + –	200 - 1000V	4100A (85ºC)	2 - 10	550 g	PD53	O153, O253

Especificaciones detalladas de los diodos de potencia D253

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D253-1600	400-4400	1820 (100) 2100 (85)	3290	27.0	160	1.80/6510	0.90	0.206	100	3645	0.018	26	0.55
D253-2000	400-3200	2830 (85)	4440	33.0	175	1.80/8700	0.90	0.206	100	5445	0.018	26	0.55
D253-2500	1000-3600	2530 (85)	3925	33.0	160	1.70/7800	0.80	0.110	60	6845	0.018	26	0.55
D253-3200	400-800	3615 (105)	5024	45.0	190	1.40/11200	0.73	0.050	60	8500	0.018	26	0.55
D253-4000	200-1000	4100 (85)	6440	65.0	190	1.35/12560	0.82	0.037	100	21120	0.018	26	0.55

Diodos de potencia D353 (800A, 1250A, 1600A)

Diodos D353

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D353-800	a petición + –	4600 - 6000V	800A (100ºC)	46 - 60	550 g	PD53	O153, O253
D353-1250	a petición + –	3000 - 3400V	1250A (100ºC)	30 - 34	550 g	PD53	O153, O253
D353-1600	a petición + –	3000 - 3600V	1600A (133ºC) 2400A (100ºC)	30 - 36	550 g	PD53	O153, O253

Especificaciones detalladas de los diodos de potencia D353

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D353-800	4600-6000	800 (100)	1256	12.0	140	2.40/2512	1.31	0.74	100	720	0.018	26	0.55
D353-1250	3000-3400	1250 (100)	1962	24.0	175	2.20/3925	1.10	0.72	100	2880	0.018	26	0.55
D353-1600	3000-3600	1600 (133) 2400 (100)	2535	26.0	175	2.00/5024	0.85	0.15	100	3380	0.018	26	0.55

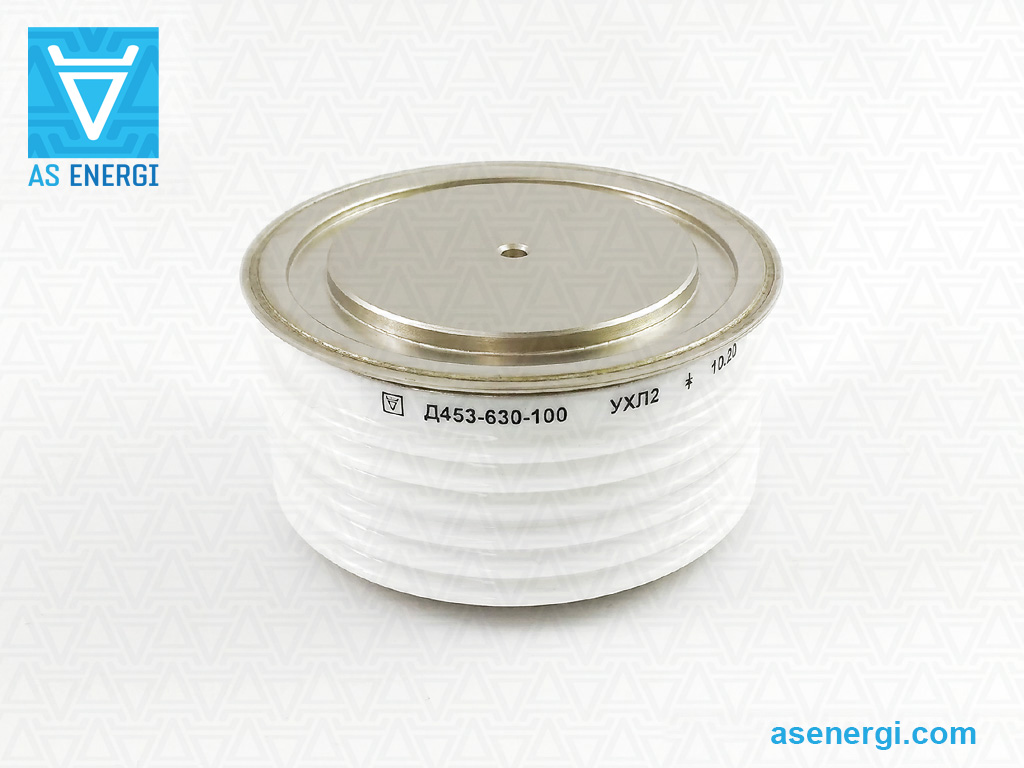

Diodos de potencia D453 (630A, 800A, 1250A)

Diodos D453


Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D453-630	a petición + –	9000 - 10000V	630A (100ºC) 794A (85ºC)	90 - 100	580 g	PD54	O153, O253
D453-800	a petición + –	7000 - 8000V	800A (100ºC) 933A (85ºC)	70 - 80	580 g	PD54	O153, O253
D453-1250	a petición + –	4600 - 6500V	1250A (100ºC) 1495A (85ºC)	46 - 65	550 g	PD53	O153, O253

Especificaciones detalladas de los diodos de potencia D453

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D453-630	9000-10000	630 (100) 794 (85)	1247	22.0	140	2.60/1978	1.50	1.20	100	2420	0.018	26	0.58
D453-800	7000-8000	800 (100) 933 (85)	1256	23.0	140	2.40/2512	1.20	0.90	100	1365	0.018	26	0.58
D453-1250	4600-6500	1250 (100) 1495 (85)	1963	18.0	150	2.40/3925	0.95	0.40	100	1620	0.018	26	0.55

Diodos de potencia D553 (1600A, 2000A, 2500A)

Diodos D553

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D553-1600	a petición + –	3400 - 4400V	1600A (100ºC) 1990A (85ºC)	34 - 44	550 g	PD53	O153, O253
D553-2000	a petición + –	1200 - 3800V	2000A (100ºC) 2305A (85ºC)	12 - 38	550 g	PD53	O153, O253
D553-2500	a petición + –	1200 - 3600V	2500A (100ºC) 2524A (85ºC)	12 - 36	550 g	PD53	O153, O253

Especificaciones detalladas de los diodos de potencia D553

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D553-1600	3400-4400	1600 (100) 1990 (85)	2512	33	160	1.85/5024	0.98	0.17	60	13000	0.018	26	0.55
D553-2000	1200-3800	2000 (100) 2305 (85)	3140	33	160	1.75/6280	0.98	0.12	60	13000	0.018	26	0.55
D553-2500	1200-3600	2500 (100) 2524 (85)	3925	36	160	1.70/7850	0.94	0.097	60	13000	0.018	26	0.55

Diodos de potencia D653 (2000A, 2500A)

Diodos D653

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D653-2000	a petición + –	3400 - 3800V	2000A (100ºC) 2305A (85ºC)	34 - 38	850 g	PD54	O153, O253
D653-2500	a petición + –	3400 - 3600V	2500A (100ºC) 2524A (85ºC)	34 - 36	850 g	PD54	O153, O253

Especificaciones detalladas de los diodos de potencia D653

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D653-2000	3400-3800	2000 (100) 2305 (85)	3140	33.0	160	1.75/6280	1.00	0.12	60	13000	0.018	26	0.850
D653-2500	3400-3600	2500 (100) 2524 (85)	3925	36.0	160	1.70/7850	0.95	0.095	60	13000	0.018	26	0.850

Diodos de potencia D163 (1250A, 1600A, 2000A, 2500A, 3200A, 4000A)

Diodos D163

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D163-1250	a petición + –	5200 - 6500V	1490A (85ºC)	52 - 65	710 g	PD63	O173, O273
D163-1600	a petición + –	4400 - 5200V	1980A (85ºC)	44 - 52	710 g	PD63	O173, O273
D163-2000	a petición + –	3400 - 4400V	2520A (85ºC)	34 - 44	710 g	PD63	O173, O273
D163-2500	a petición + –	2400 - 3200V	3380A (85ºC)	24 - 32	710 g	PD63	O173, O273
D163-3200	a petición + –	1200 - 2200V	4080A (85ºC)	12 - 22	710 g	PD63	O173, O273
D163-4000	a petición + –	200 - 1000V	4700A (85ºC)	2 - 10	710 g	PD63	O173, O273

Especificaciones detalladas de los diodos de potencia D163

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D163-1250	5200-6500	1490(85)	2340	21	140	1.95/3900	1.00	0.350	100	2205	0.016	30±3	0.71
D163-1600	4400-5200	1980(85)	3108	28	150	1.90/5000	0.92	0.230	100	3920	0.016	30±3	0.71
D163-2000	3400-4400	2520(85)	3956	31	160	1.77/6280	0.90	0.154	100	4805	0.016	30±3	0.71
D163-2500	2400-3200	3380(85)	5306	42	175	1.60/7850	0.85	0.097	150	8820	0.016	30±3	0.71
D163-3200	1200-2200	4080(85)	6405	48	175	1.35/10050	0.77	0.060	150	11520	0.016	30±3	0.71
D163-4000	200-1000	4700(85)	7380	55	175	1.30/12560	0.73	0.040	150	15125	0.015	30±3	0.71

Diodos de potencia D173 (2000A, 2500A, 3200A, 4000A, 5000A, 6300A)

Diodos D173

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D173-2000	a petición + –	5200 - 6500V	2530A (85ºC)	52 - 65	1200 g	PD73	O173, O273
D173-2500	a petición + –	4400 - 5200V	3060A (85ºC)	44 - 52	1200 g	PD73	O173, O273
D173-3200	a petición + –	3400 - 4400V	3940A (85ºC)	34 - 44	1200 g	PD73	O173, O273
D173-4000	a petición + –	2400 - 3200V	5290A (85ºC)	24 - 32	1200 g	PD73	O173, O273
D173-5000	a petición + –	1200 - 2200V	6410A (85ºC)	12 - 22	1200 g	PD73	O173, O273
D173-6300	a petición + –	200 - 1000V	7530A (85ºC)	2 - 10	1200 g	PD73	O173, O273

Especificaciones detalladas de los diodos de potencia D173

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D173-2000	5200-6500	2530(85)	4330	29	150	2.25/6280	1.00	0.250	150	4205	0.010	45±5	1.2
D173-2500	4400-5200	3060(85)	4800	37	150	1.95/7850	0.95	0.155	150	6845	0.010	45±5	1.2
D173-3200	3400-4400	3940(85)	6180	43	160	1.8/10048	0.90	0.103	150	9245	0.010	45±5	1.2
D173-4000	2400-3200	5290(85)	8305	53	175	1.60/12560	0.85	0.065	150	14045	0.010	45±5	1.2
D173-5000	1200-2200	6410(85)	10063	65	175	1.35/15700	0.77	0.040	150	21125	0.010	45±5	1.2
D173-6300	200-1000	7530(85)	11820	75	175	1.30/19782	0.73	0.025	150	28125	0.010	47.5±2.5	1.2

Diodos de potencia D273, D373 (1250A, 1600A, 2500A)

Diodos D273, D373


Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D273-2500	a petición + –	4600 - 5000V	2500A (111ºC) 2938A (100ºC)	46 - 50	1500 g	D.F3	O173, O273
D373-1250	a petición + –	9000 - 10000V	1403A (85ºC)	90 - 100	1300 g	PD74	O173, O273
D373-1600	a petición + –	7000 - 8000V	1830A (85ºC)	70 - 80	1300 g	PD74	O173, O273

Especificaciones detalladas de los diodos de potencia D273, D373

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D273-2500	4600-5000	2500 (111) 2938 (100)	3925	64.0	150	1.90/7850	0.88	0.156	150	20400	0.0085	45±5	1.500
D373-1250	9000-10000	1403(85)	2200	23	140	1.90/3900	1.50	0.70	200	2645	0.010	45±5	1.3
D373-1600	7000-8000	1830(85)	2873	24	140	1.80/3900	1.20	0.40	200	2880	0.010	45±5	1.3

Diodos de potencia D183 (2500A, 3200A, 4000A, 5000A, 6300A)

Diodos D183

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D183-2500	a petición + –	5200 - 6500V	3170A (85ºC)	52 - 65	1500 g	PD83	O193, OM109, OM209
D183-3200	a petición + –	4400 - 5000V	4000A (85ºC)	44 - 50	1500 g	PD83	O193, OM109, OM209
D183-4000	a petición + –	3400 - 4200V	4680A (85ºC)	34 - 42	1500 g	PD83	O193, OM109, OM209
D183-5000	a petición + –	2400 - 3200V	5690A (85ºC)	24 - 32	1500 g	PD83	O193, OM109, OM209
D183-6300	a petición + –	1200 - 2200V	7460A (85ºC)	12 - 22	1500 g	PD83	O193, OM109, OM209

Especificaciones detalladas de los diodos de potencia D183

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D183-2500	5200-6500	3170(85)	4980	40	150	2.00/7850	1.00	0.200	150	8000	0.008	70±10	1.5
D183-3200	4400-5000	4000(85)	6280	50	150	1.90/10050	0.95	0.110	150	12500	0.008	70±10	1.5
D183-4000	3400-4200	4680(85)	7350	60	160	1.85/12560	0.90	0.095	150	18000	0.008	70±10	1.5
D183-5000	2400-3200	5690(85)	8930	80	175	1.80/15700	0.85	0.080	150	32000	0.008	70±10	1.5
D183-6300	1200-2200	7460(85)	11712	90	175	1.55/19780	0.77	0.040	100	40500	0.008	70±10	1.5

Diodos de potencia D193 (3200A, 4000A, 5000A, 6300A, 8000A)

Diodos D193

Serie	Precio	Tensión V_RRM	Corriente media de avance I_F(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de paquete	Disipador térmico	Ficha técnica
D193-3200	a petición + –	5200 - 6500V	4180A (85ºC)	52 - 65	3000 g	PD93 (D.G1)	O193, OM109, OM209
D193-4000	a petición + –	4400 - 5000V	4950A (85ºC)	44 - 50	3000 g	PD93	O193, OM109, OM209
D193-5000	a petición + –	3400 - 4200V	7300A (85ºC)	34 - 42	3000 g	PD93	O193, OM109, OM209
D193-6300	a petición + –	2400 - 3200V	8500A (85ºC)	24 - 32	3000 g	PD93	O193, OM109, OM209
D193-8000	a petición + –	1200 - 2200V	9100A (85ºC)	12 - 22	3000 g	PD93	O193, OM109, OM209

Especificaciones detalladas de los diodos de potencia D193

Serie	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
Serie	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D193-3200	5200-6500	4180(85)	6560	45	150	1.90/10050	1.00	0.135	200	10120	0.0065	90±10	3.0
D193-4000	4400-5000	4950(85)	7770	58	150	1.80/12560	0.94	0.088	200	16820	0.0065	90±10	3.0
D193-5000	3400-4200	7300(85)	11460	67	160	1.65/15700	0.85	0.040	200	22440	0.0065	90±10	3.0
D193-6300	2400-3200	8500(85)	13345	90	175	1.60/19780	0.85	0.037	150	40500	0.0065	90±10	3.0
D193-8000	1200-2200	9100(85)	14300	98	175	1.50/25100	0.85	0.029	150	48000	0.0065	90±10	3.0

Guía de numeración de piezas para diodos de disco de alta potencia:

153

–

2000

–

D	–	Diodo rectificador, AS ENERGI^TM
153	–	Tipo de diodo (tipo disco).
2000	–	Corriente de avance media I_F(AV), Amp.
32	–	Clase de tensión V_RRM / 100 (Tensión nominal - 3200 V).

Pasaporte técnico para diodos rectificadores de potencia (muestra):

Cuando suministramos diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.

Semiconductores de Alta Potencia AS ENERGI^TM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor por aire y agua para ellos. Puede adquirir semiconductores en cualquier volumen, y al ordenar lotes grandes, el precio será menor.
Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.

Para adquirir diodos de alta potencia, tiristores, módulos, envíe una solicitud por correo electrónico a:

Y le proporcionaremos una oferta comercial para la entrega.

Vídeo: Diodos rectificadores de potencia tipo disco

Foto de diodos rectificadores de alta potencia tipo disco:

Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:

Montaje de un diodo con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del diodo y el disipador a lo largo de todo el rango de temperatura se garantiza mediante el par de apriete adecuado (fuerza de sujeción).

Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2), utilizando alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (cables), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda aplicar (3) una capa fina de pasta térmica de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.

Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.

Enrosque la traviesa (4) y apriete uniformemente las tuercas. Asegúrese de que no haya desalineación y de la uniformidad de las superficies de contacto.

Cuando las piezas estén suficientemente sujetas pero móviles, recomendamos colocar el disipador en una superficie plana y verificar la tolerancia de paralelismo del plano general adyacente de las superficies (5).

Apriete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de desviación de la traviesa determina si la fuerza de sujeción alcanzada corresponde a la requerida.

Después de la instalación, los sujetadores (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.

Consejos y recomendaciones para diodos de potencia:

Los diodos de potencia no deben operarse durante períodos prolongados en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado requerido de fiabilidad del dispositivo.

Reemplace un diodo de potencia defectuoso con uno que coincida con los parámetros del diodo original.

Se debe proporcionar una superrefrigeración cuando se opera en un entorno con una temperatura ambiente elevada.

Se recomienda realizar una limpieza periódica de los diodos de potencia y los disipadores para eliminar el polvo y los contaminantes, asegurando una disipación de calor adecuada.

Se deben usar divisores de corriente inductivos (a menudo alambre toroidal trenzado) para equilibrar las corrientes entre los diodos de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.

La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra utilizando resistencias derivadas conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo a cada diodo.

Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante la operación.

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Geografía de la asociación

AS ENERGI^TM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

AS ENERGI^TM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Productos destacados:

Etiquetas: Diodo rectificador, semiconductor de potencia, catálogo de diodos rectificadores catálogo pdf, precio de diodos aislantes cerámicos, ficha técnica de diodos rectificadores, circuitos de diodos, semiconductor de diodos tipo ruso, certificado, fabricación, diodos hechos en fábrica, especificación técnica de Diodo rectificador de silicio tipo disco, MSDS, SDS, Material Safety Data Sheet, Technical Data Sheet TDS
