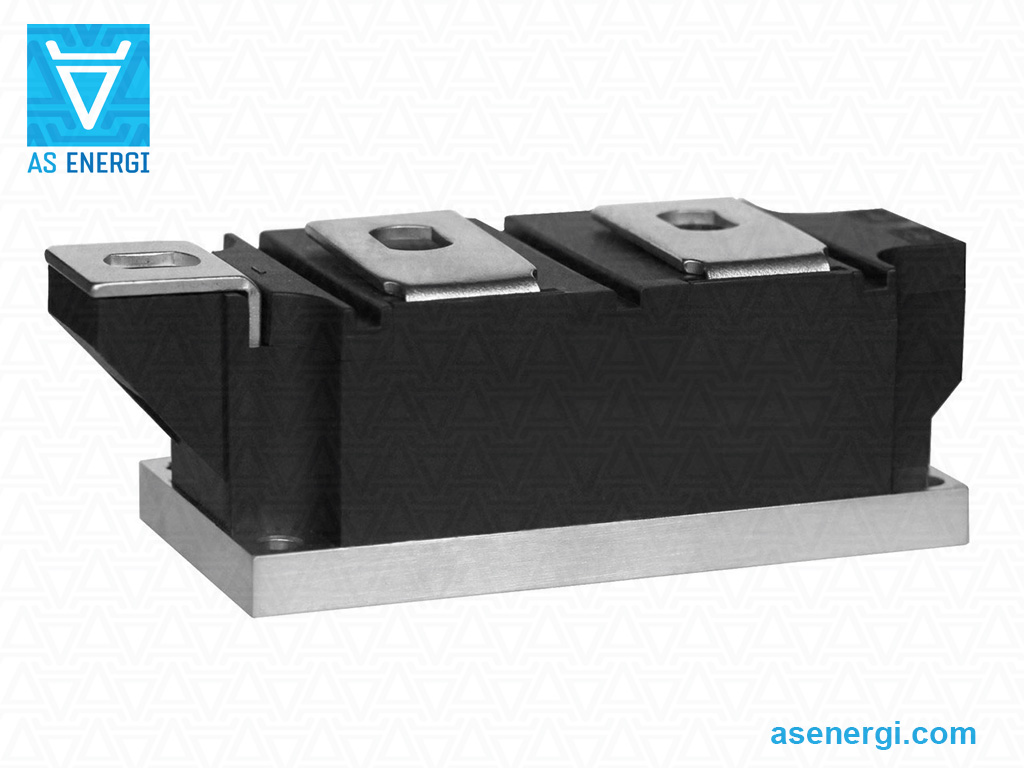

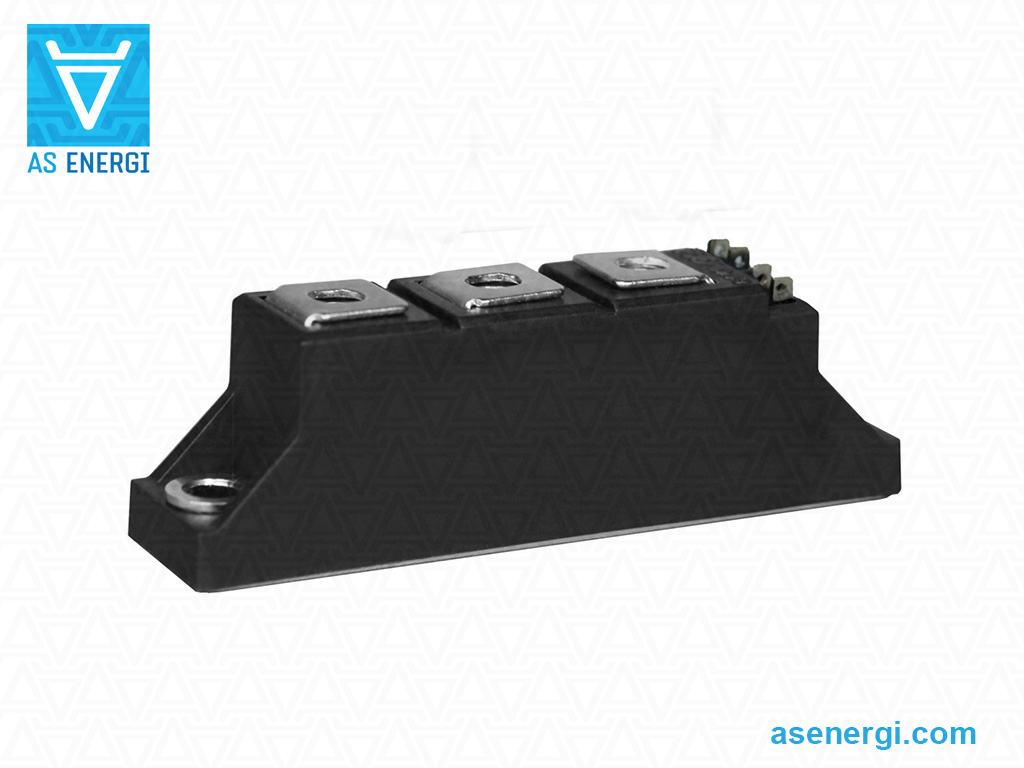

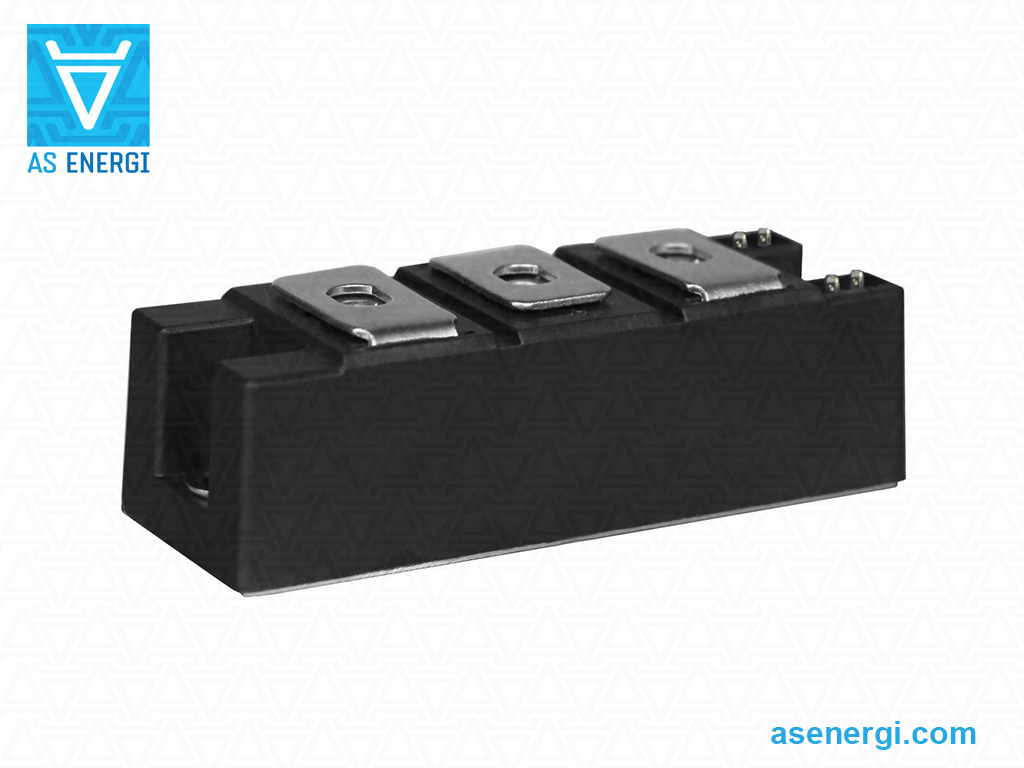

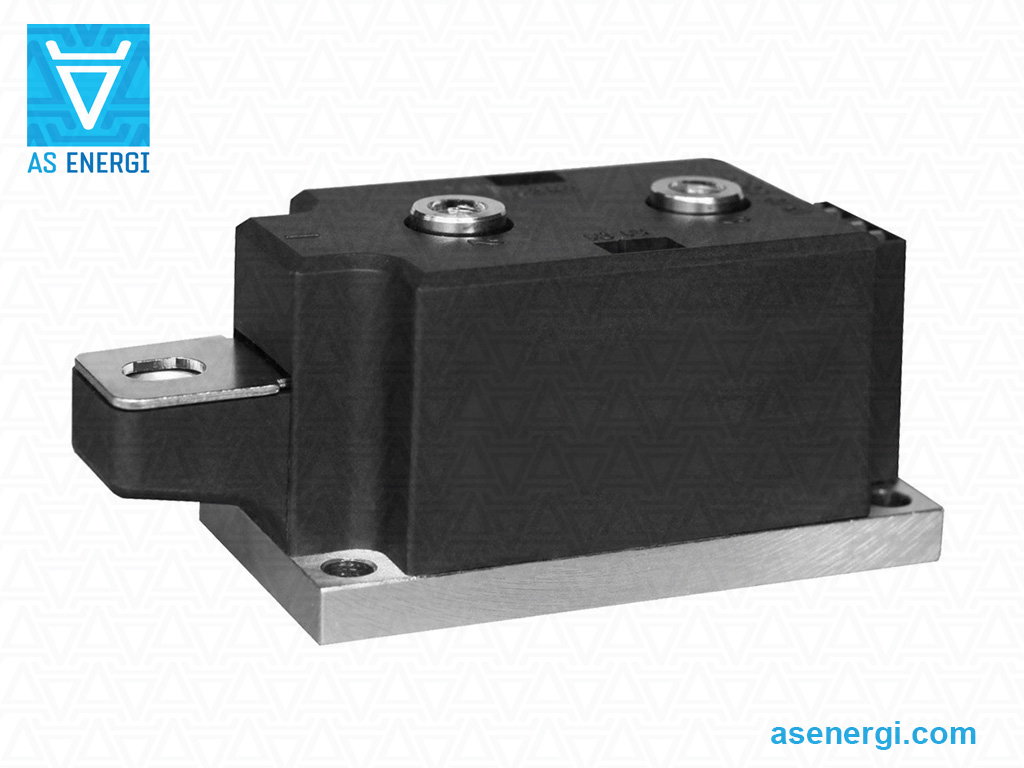

Pavlo GorkunMódulos de doble diodo MDC
Módulos de Diodos Rectificadores de Potencia AS ENERGITM son rectificadores no controlables para convertidores AC/DC en diseño monolítico con topología dual de semiconductores (dos interruptores): tipo diodo-diodo. Se utilizan en circuitos DC y AC con cargas de hasta 1200A y voltajes de pulso inverso de hasta 3600V (dependiendo de la serie).
Los módulos de diodos rectificadores están alojados en una carcasa estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.
Guía de numeración de partes para módulos de diodos MDC
Recomendaciones de instalación para módulos de diodos
Los módulos de diodos se caracterizan por una alta capacidad de ciclado eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos.
Gama de corrientes nominales de los módulos de diodos rectificadores: 26A, 40A, 55A, 70A, 90A, 110A, 135A, 160A, 182A, 200A, 250A, 285A, 300A, 350A, 400A, 500A, 570A, 600A, 800A, 1000A, 1200A. Tensión nominal: 600V, 700V, 800V, 900V, 1000V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V, 2400V, 2600V, 2800V, 3000V, 3200V, 3400V, 3600V.
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo).
Los módulos de dos posiciones tienen diferentes circuitos de conmutación (diagramas de circuitos eléctricos): MDC – semi-puente; MTK – esquema con cátodo común; MDA – esquema con ánodo común.
Los módulos de diodos rectificadores de la serie MDC se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de alto horno o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos de diodos MDC
| Serie | IF(AV) (TC) |
VRRM | IFSM | I2t | IRRM | VFM/ IFM |
V(TO) | rT | Rth(j-c) | Tjmax | W | Esquema | Ficha de datos |
| A (°C) | V | kA | kA2·s | mA | V/A | V | mΩ | °C/W | °C | g | |||
| MDC26 | 26 (100) | 600-1800 | 0.65 | 2.1 | 8 | 1.65/80 | 0.8 | 6.8 | 1.300 | 150 | 115 | 92x20x30 |  |
| MDC26 | 26 (100) | 1900-2500 | 0.65 | 21 | 8 | 1.53/80 | 0.85 | 5.94 | 1.30 | 150 | 115 | 92x20x30 | |
| MDC40 | 40 (100) | 600-1800 | 1.00 | 5.0 | 8 | 1.55/120 | 0.80 | 5.57 | 0.900 | 150 | 115 | 92x20x30 | |
| MDC40 | 40 (100) | 1900-2500 | 1.0 | 5.0 | 8 | 1.59/120 | 0.85 | 4.5 | 0.9 | 150 | 115 | 92x20x30 | |
| MDC55 | 55 (100) | 600-1800 | 1.30 | 8.45 | 8 | 1.45/170 | 0.80 | 3.47 | 0.700 | 150 | 115 | 92x20x30 | |
| MDC55 | 55 (100) | 1900-2500 | 1.30 | 8.45 | 8 | 1.55/170 | 0.85 | 3.76 | 0.68 | 150 | 115 | 92x20x30 | |
| MDC70 | 70 (100) | 600-1800 | 1.80 | 16.2 | 8 | 1.40/210 | 0.80 | 2.50 | 0.570 | 150 | 115 | 92x20x30 | |
| MDC70 | 70 (100) | 1900-2500 | 1.80 | 16.2 | 8 | 1.50/210 | 0.85 | 2.73 | 0.55 | 150 | 115 | 92x20x30 | |
| MDC90 | 90 (100) | 600-1800 | 2.30 | 26 | 8 | 1.33/270 | 0.80 | 1.70 | 0.470 | 150 | 115 | 92x20x30 | |
| MDC90 | 90 (100) | 1900-2500 | 2.30 | 26 | 8 | 1.43/270 | 0.85 | 1.88 | 0.45 | 150 | 115 | 92x20x30 | |
| MDC110 | 110 (100) | 600-1800 | 2.60 | 33 | 8 | 1.45/330 | 0.80 | 1.74 | 0.350 | 150 | 115 | 92x20x30 | |
| MDC110 | 110 (100) | 1900-2500 | 2.6 | 33 | 8 | 1.55/330 | 0.85 | 1.88 | 0.33 | 150 | 115 | 92x20x30 | |
| MDC110 | 110 (100) | 2600-3600 | 2.60 | 33 | 20 | 2.25/330 | 0.95 | 1.76 | 0.31 | 150 | 320 | 94x36x30 | |
| MDC135 | 135 (100) | 600-1800 | 3.90 | 76 | 12 | 1.38/410 | 0.80 | 1.18 | 0.310 | 150 | 320 | 94x36x30 | |
| MDC135 | 135 (100) | 1900-2500 | 3.9 | 76 | 12 | 1.48/410 | 0.83 | 1.23 | 0.30 | 150 | 320 | 94x36x30 | |
| MDC135 | 135 (100) | 2600-3600 | 3.9 | 76 | 20 | 1.98/410 | 0.85 | 1.01 | 0.29 | 150 | 320 | 94x36x30 | |
| MDC160 | 160 (100) | 600-1800 | 4.6 | 106 | 12 | 1.56/480 | 0.80 | 1.35 | 0.230 | 150 | 320 | 94x36x30 | |
| MDC160 | 160 (100) | 1900-2500 | 4.6 | 105 | 12 | 1.66/480 | 0.84 | 1.31 | 0.23 | 150 | 320 | 94x36x30 | |
| MDC160 | 160 (100) | 2600-3600 | 4.8 | 106 | 25 | 1.98/480 | 0.95 | 0.90 | 0.23 | 150 | 320 | 94x36x30 | |
| MDC182 | 182 (100) | 600-1800 | 6.40 | 205 | 12 | 1.43/550 | 0.80 | 0.96 | 0.220 | 150 | 320 | 94x36x30 | |
| MDC182 | 182 (100) | 1900-2500 | 6.4 | 204 | 12 | 1.73/550 | 0.85 | 1.05 | 0.20 | 150 | 320 | 94x36x30 | |
| MDC200 | 200 (100) | 600-1800 | 7.5 | 281 | 12 | 1.38/600 | 0.75 | 0.88 | 0.210 | 150 | 320 | 94x36x30 | |
| MDC200 | 200 (100) | 1900-2500 | 7.5 | 281 | 12 | 1.48/600 | 0.82 | 0.96 | 0.18 | 150 | 320 | 94x36x30 | |
| MDC200 | 200 (100) | 2600-3600 | 7.5 | 281 | 30 | 2.10/600 | 0.95 | 1.40 | 0.15 | 150 | 860 | 92x50x50 | |
| MDC250 | 250 (100) | 600-1800 | 9.5 | 451 | 20 | 1.43/750 | 0.75 | 0.76 | 0.140 | 150 | 860 | 92x50x50 | |
| MDC250 | 250 (100) | 1900-2500 | 9.5 | 451 | 20 | 1.53/750 | 0.85 | 0.89 | 0.13 | 150 | 860 | 92x50x50 | |
| MDC250 | 250 (100) | 2600-3600 | 9.5 | 451 | 30 | 1.83/750 | 0.95 | 0.87 | 0.13 | 150 | 860 | 92x50x50 | |
| MDC285 | 285 (100) | 600-1800 | 9.5 | 451 | 20 | 1.40/750 | 0.75 | 0.70 | 0.14 | 150 | 860 | 92x50x50 | |
| MDC300 | 300 (100) | 600-1800 | 10 | 500 | 20 | 1.35/900 | 0.75 | 0.55 | 0.130 | 150 | 860 | 92x50x50 | |
| MDC300 | 300 (100) | 1900-2500 | 10 | 500 | 20 | 1.45/900 | 0.80 | 0.50 | 0.12 | 150 | 860 | 92x50x50 | |
| MDC300 | 300 (100) | 2600-3600 | 10 | 500 | 45 | 1.85/900 | 0.95 | 0.70 | 0.11 | 150 | 1350 | 108x62x52 | |
| MDC350 | 350 (100) | 600-1800 | 12 | 720 | 30 | 1.50/1050 | 0.750 | 0.61 | 0.110 | 150 | 1350 | 108x62x52 | |
| MDC350 | 350 (100) | 1900-2500 | 12 | 720 | 30 | 1.60/1050 | 0.80 | 0.56 | 0.11 | 150 | 1350 | 108x62x52 | |
| MDC400 | 400 (100) | 600-1800 | 13 | 845 | 30 | 1.48/1200 | 0.75 | 0.50 | 0.100 | 150 | 1350 | 108x62x52 | |
| MDC400 | 400 (100) | 1900-2500 | 13 | 845 | 30 | 1.55/1200 | 0.85 | 0.49 | 0.09 | 150 | 1350 | 108x62x52 | |
| MDC400 | 400 (100) | 2600-3600 | 13 | 845 | 50 | 1.65/1200 | 0.95 | 0.72 | 0.075 | 150 | 2300 | 135x76x62 | |
| MDC400-W | 400 (60) | 600-1800 | 13 | 845 | 30 | 1.65/1200 | 0.75 | 0.64 | 0.15 | 150 | 1300 | 92x50x57 | |
| MDC400-W | 400 (60) | 1900-2500 | 13 | 845 | 30 | 1.88/1200 | 0.85 | 0.69 | 0.14 | 150 | 1300 | 92x50x57 | |
| MDC400-W | 400 (60) | 2600-3600 | 13 | 845 | 35 | 2.41/1200 | 0.95 | 1.05 | 0.11 | 150 | 1820 | 108x62x58 | |
| MDC500 | 500 (100) | 600-1800 | 16 | 1280 | 40 | 1.45/1500 | 0.75 | 0.3 | 0.090 | 150 | 2300 | 135x76x62 | |
| MDC500 | 500 (100) | 1900-2500 | 16 | 1280 | 40 | 1.35/1500 | 0.85 | 0.38 | 0.075 | 150 | 2040 | 124x66x64 | |
| MDC500-W | 500 (60) | 600-1800 | 16 | 1280 | 40 | 1.68/1500 | 0.75 | 0.51 | 0.13 | 150 | 1820 | 108x62x58 | |
| MDC500-W | 500 (60) | 1900-2500 | 16 | 1280 | 40 | 1.85/1500 | 0.85 | 0.53 | 0.12 | 150 | 1820 | 108x62x58 | |
| MDC500-W | 500 (60) | 2600-3600 | 16 | 1280 | 45 | 2.83/1500 | 0.95 | 1.12 | 0.075 | 150 | 2600 | 135x76x68 | |
| MDC570 | 570 (100) | 600-1800 | 18.0 | 1620 | 40 | 1.45/1500 | 0.75 | 0.30 | 0.09 | 150 | 1300 | 124x60x51 | |
| MDC600 | 600 (100) | 600-1800 | 19 | 1805 | 45 | 1.50/1800 | 0.75 | 0.28 | 0.065 | 150 | 2300 | 135x76x62 | |
| MDC600 | 600 (100) | 1900-2500 | 19 | 1805 | 40 | 1.53/1800 | 0.75 | 0.32 | 0.065 | 150 | 2300 | 135x76x62 | |
| MDC600-W | 600 (60) | 600-1800 | 19 | 1805 | 40 | 1.70/1800 | 0.75 | 0.42 | 0.11 | 150 | 1820 | 108x62x58 | |
| MDC600-W | 600 (60) | 1900-2500 | 19 | 1805 | 40 | 1.84/1800 | 0.85 | 0.44 | 0.10 | 150 | 1820 | 108x62x58 | |
| MDC600-W | 600 (60) | 2600-3600 | 19 | 1805 | 45 | 2.79/1800 | 0.95 | 0.91 | 0.065 | 150 | 2600 | 135x76x68 | |
| MDC800 | 800 (100) | 600-1800 | 22 | 2420 | 45 | 1.80/2400 | 0.72 | 0.18 | 0.058 | 150 | 3500 | 150x76x78 | |
| MDC800 | 800 (100) | 1900-2500 | 22 | 2420 | 45 | 1.38/2400 | 0.70 | 0.20 | 0.058 | 150 | 2300 | 135x76x62 | |
| MDC800-W | 800 (60) | 600-1800 | 22 | 2420 | 40 | 1.72/2400 | 0.75 | 0.34 | 0.08 | 150 | 2600 | 135x76x68 | |
| MDC800-W | 800 (60) | 1900-2500 | 22 | 2420 | 45 | 1.86/2400 | 0.80 | 0.36 | 0.075 | 150 | 2600 | 135x76x68 | |
| MDC1000 | 1000 (100) | 600-1800 | 28 | 3920 | 50 | 1.82/3000 | 0.71 | 0.10 | 0.052 | 150 | 3800 | 150x77x83 | |
| MDC1000 | 1000 (100) | 1900-2500 | 28 | 3920 | 50 | 1.21/3000 | 0.71 | 0.10 | 0.052 | 150 | 3800 | 150x77x83 | |
| MDC1000-W | 1000 (60) | 600-1800 | 28 | 3920 | 40 | 1.82/3000 | 0.75 | 0.25 | 0.065 | 150 | 3600 | 150x76x78 | |
| MDC1000-W | 1000 (60) | 1900-2500 | 28 | 3920 | 50 | 2.16/3000 | 0.82 | 0.38 | 0.048 | 150 | 3600 | 150x76x78 | |
| MDC1200 | 1200 (100) | 600-1800 | 34 | 5780 | 50 | 1.86/3000 | 0.71 | 0.11 | 0.040 | 150 | 3800 | 150x77x83 | |
| MDC1200 | 1200 (100) | 1900-2500 | 34 | 5780 | 50 | 1.20/3000 | 0.71 | 0.0 | 0.042 | 150 | 3800 | 150x77x83 | |
MDC-W – módulos de refrigeración por agua
Guía de numeración de piezas para módulos de diodos MDC:
| MD | C | 400 | – | 25 | – | W |
| MD | – | Módulo de diodos,  AS ENERGITM. |
| C | – | Topología circular. |
| 400 | – | Corriente nominal IT(AV), Amp. |
| 25 | – | Clase de tensión VRRM / 100 (Tensión nominal – 2500 V). |
| W | – | W - carcasa de refrigeración por agua Ninguna - carcasa estándar. |
Esquema de conexión de los módulos de diodos MDC, MDK, MDA:
-
Medio puente
-
Cátodo común
-
Ánodo común
Recomendaciones para el montaje de módulos de potencia
Especificaciones y Preparación del Disipador de Calor y la Superficie
Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en las hojas de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Deben cumplirse las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador de calor debe ser ≤ 50μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– No debe haber escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Se recomienda utilizar un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar una reproducibilidad del grosor optimizado de la pasta térmica.
Par de Montaje en el Disipador de Calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de resorte o tornillos combinados. Se debe observar el valor de par especificado en la hoja de datos.
Se recomienda un par de precarga y un nuevo ajuste al valor de par indicado. Para el proceso de atornillado, se debe limitar la velocidad y se recomienda una limitación suave del par para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
