Home / Products / Diodos rectificadores Kubara Lamina (Disco)

Diodos rectificadores Kubara Lamina Recambio

Diodos Rectificadores de Potencia Estándar, también conocidos como Diodos de Recuperación Normal en diseño de disco, son diodos de propósito general tipo "press pack" con tensiones de bloqueo de hasta 7200V y corrientes nominales de hasta 12100A.

Diodos Rectificadores ADD AS ENERGITM son reemplazos, análogos y dispositivos semiconductores alternativos a los diodos de recuperación Kubara Lamina.

"Disipadores por aire serie O para dispositivos tipo disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para el enfriamiento de tiristores también están disponibles para su pedido.

Guía de numeración de partes para diodos rectificadores

youtubeVideo: Reseñas de diodos de disco de alta potencia

icon Referencia de fabricación de semiconductores AS ENERGITM

Características: rendimiento y fiabilidad líderes en su clase; optimizados para frecuencia de red; bajas pérdidas en estado de conducción; alta tensión inversa y gran capacidad de manejo de corriente; alta capacidad de sobrecarga.

Los diodos rectificadores convierten corrientes continuas y alternas de hasta 8 kA en circuitos con tensiones de hasta 4,5 kV. Sus principales aplicaciones son los rectificadores para grandes variadores de CA, convertidores de tracción, subestaciones ferroviarias, soldadura y fuentes de alimentación de corriente continua. Los dispositivos están diseñados principalmente para aplicaciones con frecuencias de red de hasta 500 Hz.

El diodo tiene una carcasa cerámica con estándar industrial, lo que facilita su integración en equipos existentes. Este diodo cuenta con carcasa tipo disco con contactos por presión. La polaridad del diodo (ánodo, cátodo) se determina por el icono en la carcasa. Las especificaciones técnicas, guía de numeración, hojas de datos PDF y dibujos dimensionados para los diodos rectificadores se encuentran a continuación.

Los Diodos Rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia de uso en diversas industrias, rango de tensiones de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.

Nuestra empresa ofrece una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.

Seguir leyendo

El precio final de los diodos de recuperación normal depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Especificaciones Generales de Diodos Rectificadores (Tipo Disco) Kubara Lamina y Recambios

Tipo IFAV
(TC)		 VRRM IFSM I2t VF(TO) rT Tvj max Rth(j-c)
 Encapsulado Dimensiones
ØDxØdxH		 Equivalente
AS ENERGITM		 Ficha técnica
A (ºC) V A kA2·s V mΩ ºC ºC/W mm PDF

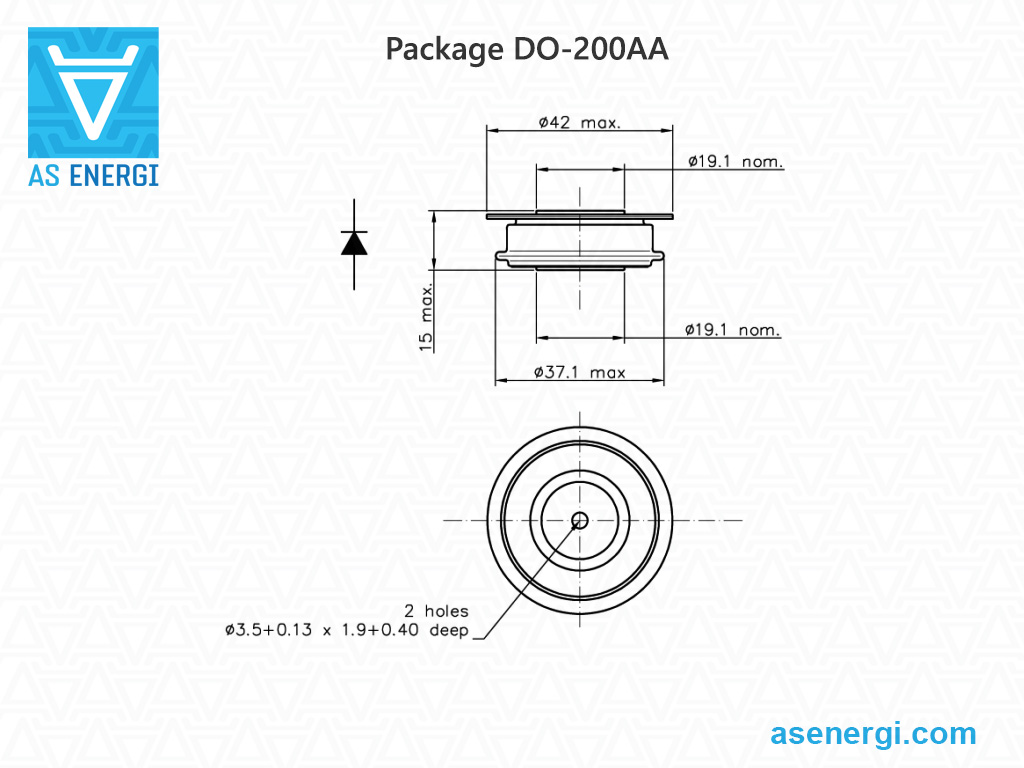

D63-300-04 300 (140) 400 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-04
D63-300-06 300 (140) 600 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-06
D63-300-08 300 (140) 800 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-08
D63-300-10 300 (140) 1000 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-10
D63-300-12 300 (140) 1200 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-12
D63-300-14 300 (125) 1400 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-14
D63-300-16 300 (125) 1600 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-16
D63-300-18 300 (125) 1800 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-18
D63-300-20 300 (125) 2000 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-20
D63-300-22 300 (125) 2200 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-22
D63-300-24 300 (125) 2400 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-24
D63-300-26 300 (125) 2600 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-26
D63-300-28 300 (125) 2800 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-28
D63-300-30 300 (125) 3000 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-30
D63-300-32 300 (125) 3200 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-32
D63-400-04 400 (125) 400 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-04
D63-400-06 400 (125) 600 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-06
D63-400-08 400 (125) 800 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-08
D63-400-10 400 (125) 1000 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-10
D63-400-12 400 (125) 1200 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-12
D63-400-14 400 (110) 1400 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-14
D63-400-16 400 (110) 1600 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-16
D63-400-18 400 (110) 1800 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-18
D63-400-20 400 (110) 2000 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-20
D63-400-22 400 (110) 2200 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-22
D63-400-24 400 (110) 2400 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-24
D63-400-26 400 (110) 2600 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-26
D63-400-28 400 (110) 2800 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-28
D63-400-30 400 (110) 3000 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-30
D63-400-32 400 (110) 3200 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-32
D63-600-04 600 (95) 400 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-04
D63-600-06 600 (95) 600 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-06
D63-600-08 600 (95) 800 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-08
D63-600-10 600 (95) 1000 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-10
D63-600-12 600 (95) 1200 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-12

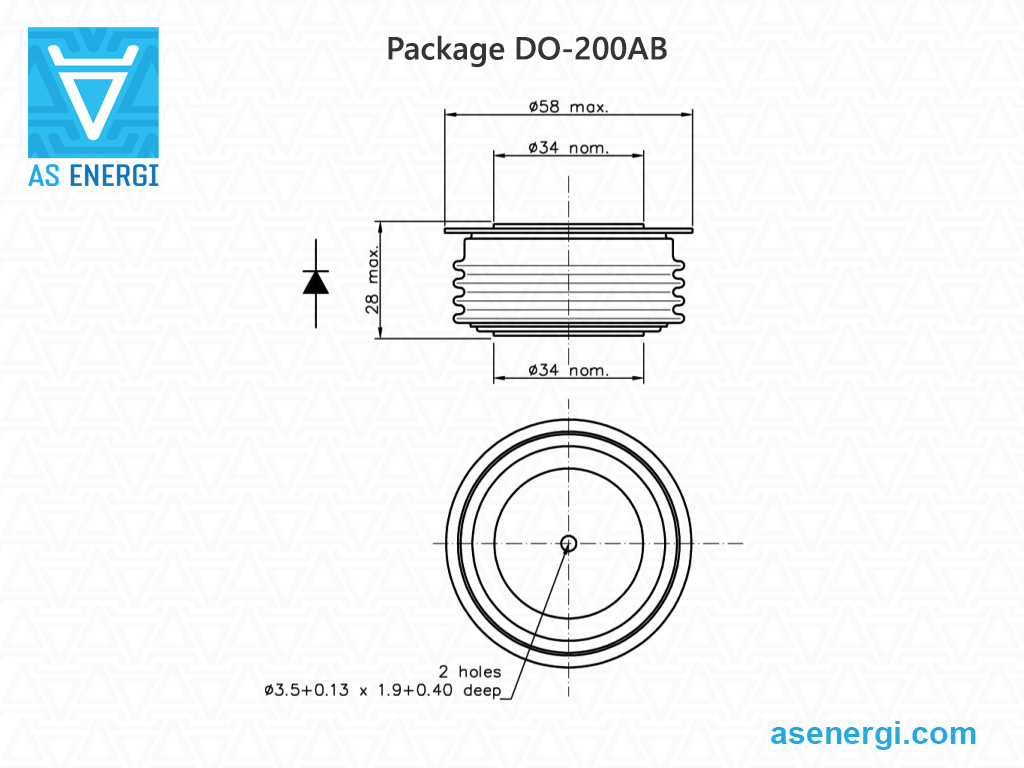

D73-500-22 500 (115) 2200 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-22
D73-500-24 500 (115) 2400 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-24
D73-500-26 500 (115) 2600 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-26
D73-500-28 500 (115) 2800 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-28
D73-500-30 500 (115) 3000 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-30
D73-500-32 500 (115) 3200 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-32
D73-500-34 500 (115) 3400 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-34
D73-500-36 500 (115) 3600 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-36
D73-500-38 500 (115) 3800 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-38
D73-500-40 500 (115) 4000 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-40
D73-500-42 500 (115) 4200 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-42
D73-500-44 500 (115) 4400 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-44
D73-800-04 800 (95) 400 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-04
D73-800-06 800 (95) 600 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-06
D73-800-08 800 (95) 800 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-08
D73-800-10 800 (95) 1000 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-10
D73-800-12 800 (95) 1200 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-12
D73-800-14 800 (80) 1400 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-14
D73-800-16 800 (80) 1600 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-16
D73-800-18 800 (80) 1800 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-18
D73-800-20 800 (80) 2000 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-20
D73-800-22 800 (80) 2200 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-22
D73-800-24 800 (80) 2400 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-24
D73-800-26 800 (80) 2600 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-26
D73-800-28 800 (80) 2800 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-28
D73-800-30 800 (80) 3000 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-30
D73-800-32 800 (80) 3200 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-32

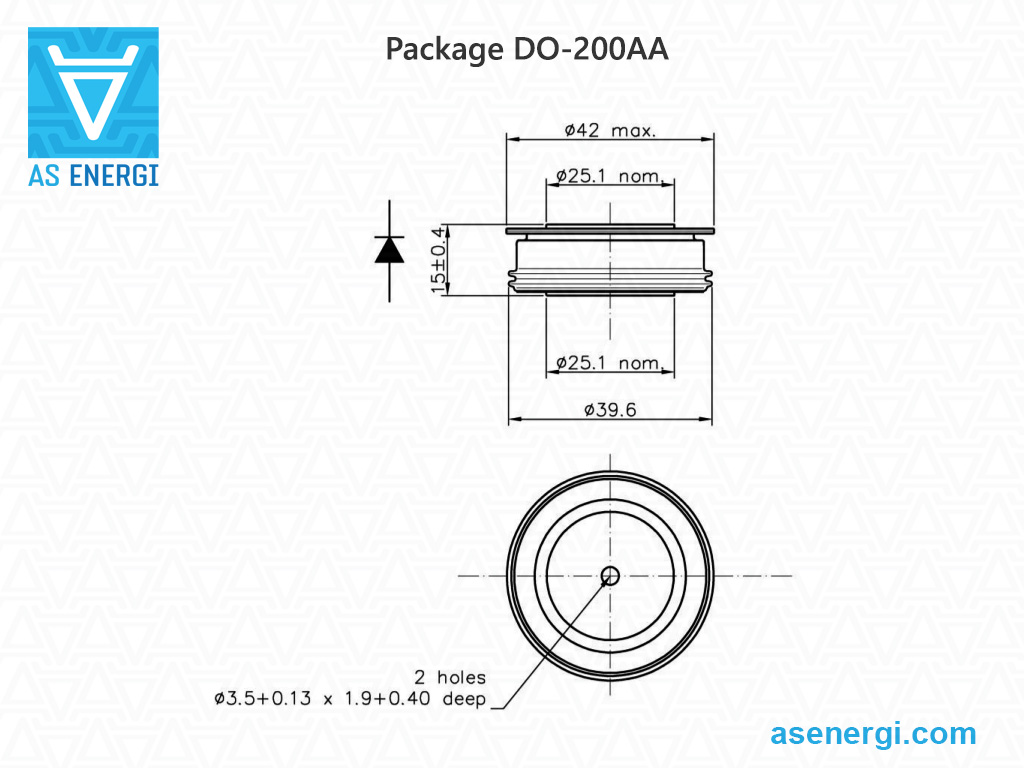

D75-1100-14 1100 (75) 1400 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-14
D75-1100-16 1100 (75) 1600 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-16
D75-1100-18 1100 (75) 1800 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-18
D75-1100-20 1100 (75) 2000 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-20
D75-1100-22 1100 (75) 2200 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-22
D75-1100-24 1100 (75) 2400 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-24
D75-1400-04 1400 (75) 400 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-04
D75-1400-06 1400 (75) 600 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-06
D75-1400-08 1400 (75) 800 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-08
D75-1400-10 1400 (75) 1000 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-10
D75-1400-12 1400 (75) 1200 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-12
D83-1000-34 1000 (80) 3400 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-34
D83-1000-36 1000 (80) 3600 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-36
D83-1000-38 1000 (80) 3800 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-38
D83-1000-40 1000 (80) 4000 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-40
D83-1000-42 1000 (80) 4200 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-42
D83-1000-44 1000 (80) 4400 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-44
D83-1200-16 1200 (100) 1600 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-16
D83-1200-18 1200 (100) 1800 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-18
D83-1200-20 1200 (100) 2000 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-20
D83-1200-22 1200 (100) 2200 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-22
D83-1200-24 1200 (100) 2400 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-24
D83-1200-26 1200 (100) 2600 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-26
D83-1200-28 1200 (100) 2800 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-28
D83-1200-30 1200 (100) 3000 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-30
D83-1200-32 1200 (100) 3200 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-32
D83-1400-04 1400 (85) 400 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-04
D83-1400-06 1400 (85) 600 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-06
D83-1400-08 1400 (85) 800 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-08
D83-1400-10 1400 (85) 1000 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-10
D83-1400-12 1400 (85) 1200 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-12
D83-1400-14 1400 (85) 1400 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-14
D83-1400-16 1400 (85) 1600 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-16
D83-1400-18 1400 (85) 1800 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-18
D83-1400-20 1400 (85) 2000 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-20

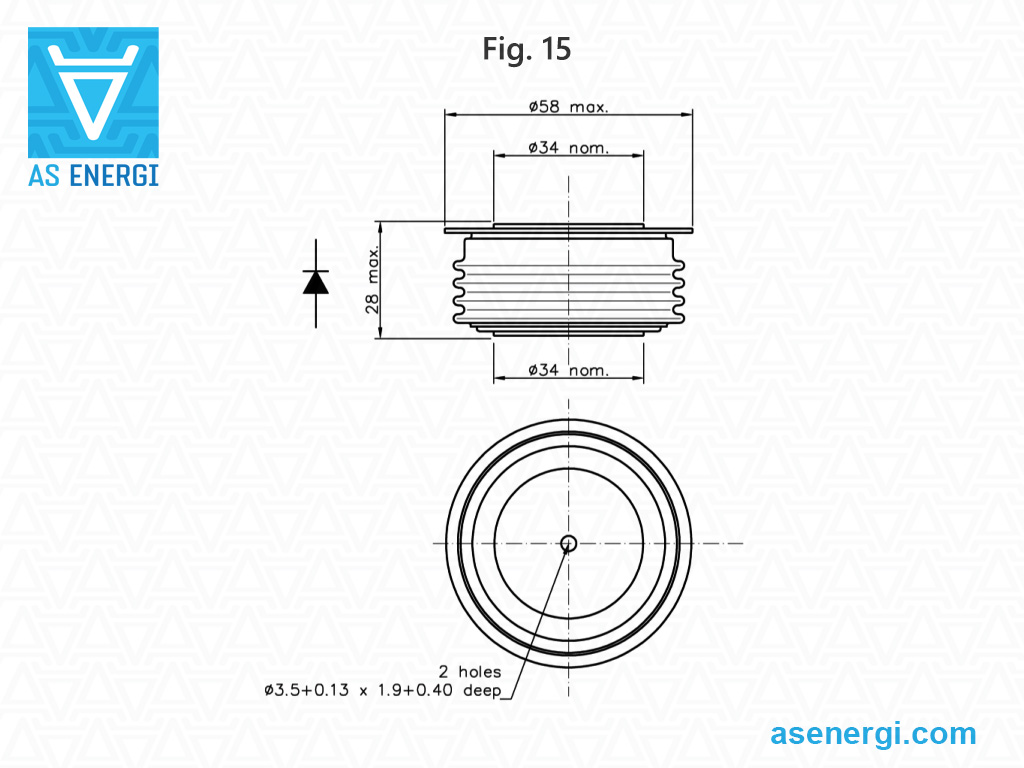

D83-1600-04 1600 (90) 400 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-04
D83-1600-06 1600 (90) 600 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-06
D83-1600-08 1600 (90) 800 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-08
D83-1600-10 1600 (90) 1000 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-10
D83-1600-12 1600 (90) 1200 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-12

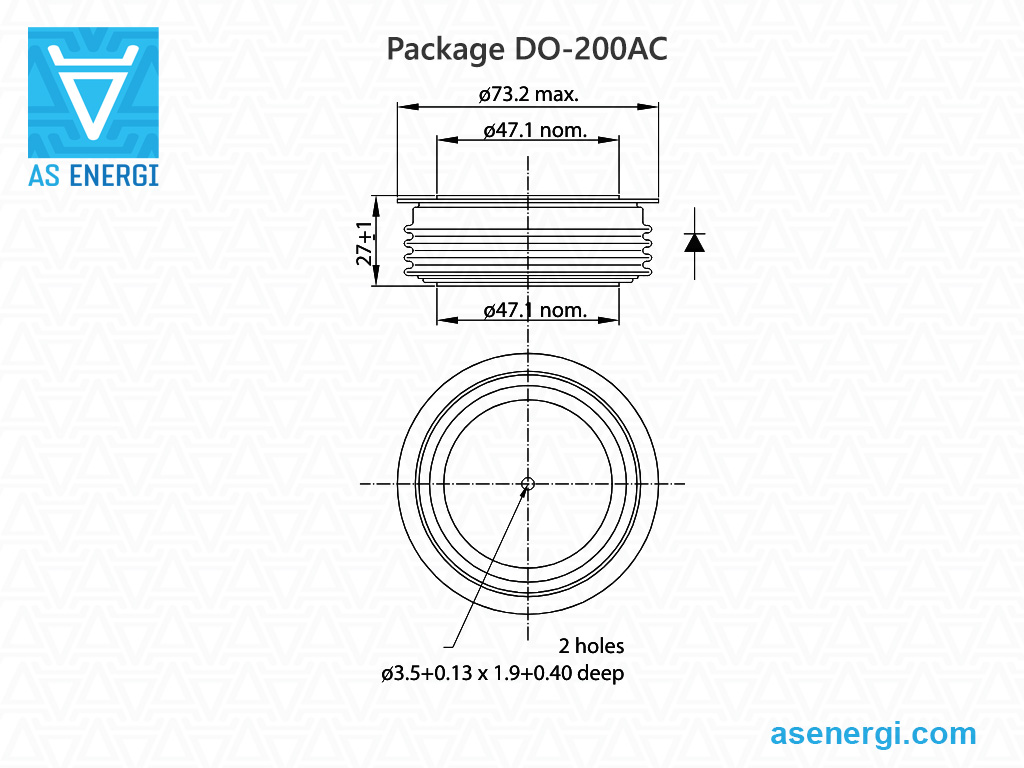

D95-1600-32 1600 (95) 3200 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-32
D95-1600-34 1600 (95) 3400 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-34
D95-1600-36 1600 (95) 3600 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-36
D95-1600-38 1600 (95) 3800 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-38
D95-1600-40 1600 (95) 4000 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-40
D95-1600-42 1600 (95) 4200 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-42
D95-1600-44 1600 (95) 4400 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-44
D95-1800-04 1800 (130) 400 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-04
D95-1800-06 1800 (130) 600 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-06
D95-1800-08 1800 (130) 800 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-08
D95-1800-10 1800 (130) 1000 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-10
D95-1800-12 1800 (130) 1200 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-12
D95-1800-14 1800 (130) 1400 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-14
D95-1800-16 1800 (130) 1600 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-16
D95-1800-18 1800 (130) 1800 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-18
D95-1800-20 1800 (130) 2000 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-20
D95-1800-22 1800 (115) 2200 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-22
D95-1800-24 1800 (115) 2400 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-24
D95-1800-26 1800 (115) 2600 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-26
D95-1800-28 1800 (115) 2800 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-28
D95-1800-30 1800 (115) 3000 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-30
D95-1800-32 1800 (115) 3200 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-32
D95-2200-04 2200 (110) 400 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-04
D95-2200-06 2200 (110) 600 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-06
D95-2200-08 2200 (110) 800 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-08
D95-2200-10 2200 (110) 1000 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-10
D95-2200-12 2200 (110) 1200 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-12
D95-2200-14 2200 (110) 1400 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-14
D95-2200-16 2200 (110) 1600 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-16
D95-2200-18 2200 (110) 1800 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-18
D95-2200-20 2200 (110) 2000 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-20
D95-2200-22 2200 (95) 2200 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-22
D95-2200-24 2200 (95) 2400 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-24
D95-2200-26 2200 (95) 2600 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-26
D95-2200-28 2200 (95) 2800 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-28
D95-2200-30 2200 (95) 3000 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-30
D95-2500-16 2500 (85) 1600 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-16
D95-2500-18 2500 (85) 1800 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-18
D95-2500-20 2500 (85) 2000 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-20
D95-2500-22 2500 (85) 2200 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-22
D95-2500-24 2500 (85) 2400 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-24
D95-3000-04 3000 (105) 400 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-04
D95-3000-06 3000 (105) 600 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-06
D95-3000-08 3000 (105) 800 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-08
D95-3000-10 3000 (105) 1000 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-10
D95-3000-12 3000 (105) 1200 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-12
D95T-3000-16 3000 (60) 1600 31000 4800 0.612 0.164 180 0.02 DO-200AC 73x47x27 ADD95T-3000-16
D95T-3000-18 3000 (60) 1800 31000 4800 0.612 0.164 180 0.02 DO-200AC 73x47x27 ADD95T-3000-18
D95T-3000-20 3000 (60) 2000 31000 4800 0.612 0.164 180 0.02 DO-200AC 73x47x27 ADD95T-3000-20
D95T-3000-22 3000 (60) 2200 31000 4800 0.612 0.164 180 0.02 DO-200AC 73x47x27 ADD95T-3000-22

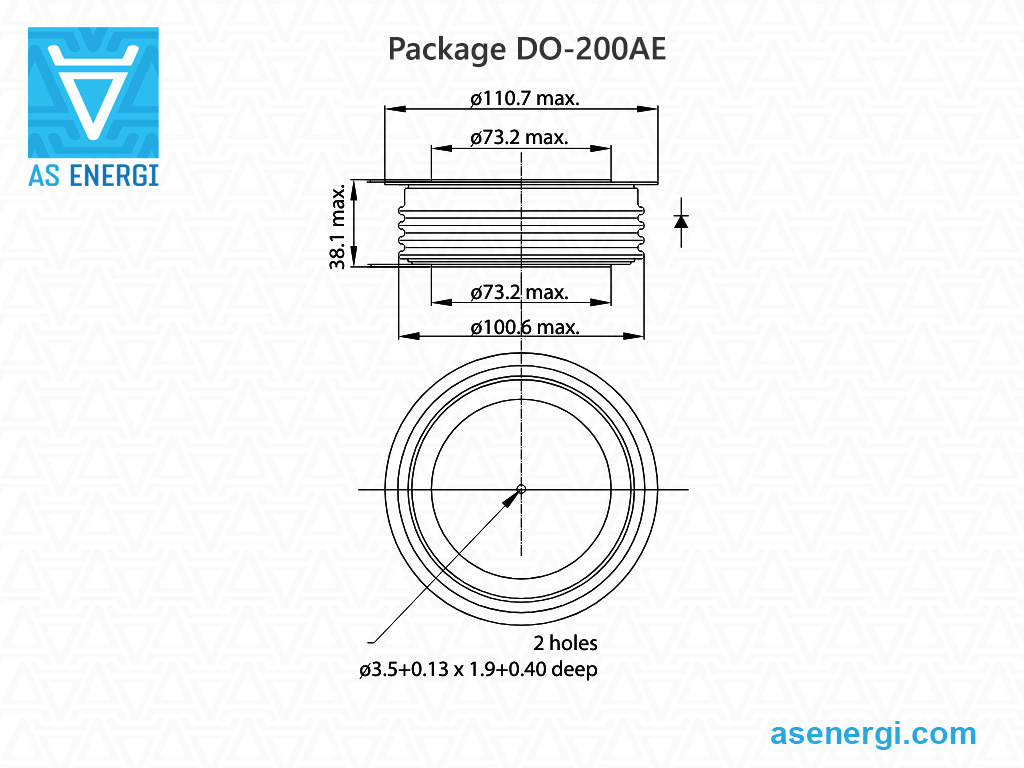

DB3-3500-30 3500 (85) 3000 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-30
DB3-3500-32 3500 (85) 3200 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-32
DB3-3500-34 3500 (85) 3400 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-34
DB3-3500-36 3500 (85) 3600 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-36
DB3-3500-38 3500 (85) 3800 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-38
DB3-3500-40 3500 (85) 4000 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-40
DB3-4000-36 4000 (85) 3600 50000 12250 0.8 0.118 175 0.012 DO-200AE 110x73x38 ADDB3-4000-36
DB3-4000-38 4000 (85) 3800 50000 12250 0.8 0.118 175 0.012 DO-200AE 110x73x38 ADDB3-4000-38
DB3-4000-40 4000 (85) 4000 50000 12250 0.8 0.118 175 0.012 DO-200AE 110x73x38 ADDB3-4000-40
DB3-5000-20 5000 (85) 2000 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-20
DB3-5000-22 5000 (85) 2200 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-22
DB3-5000-24 5000 (85) 2400 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-24
DB3-5000-26 5000 (85) 2600 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-26
DB3-5000-28 5000 (85) 2800 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-28
DB3-5000-30 5000 (85) 3000 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-30
DB3-5000-32 5000 (85) 3200 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-32

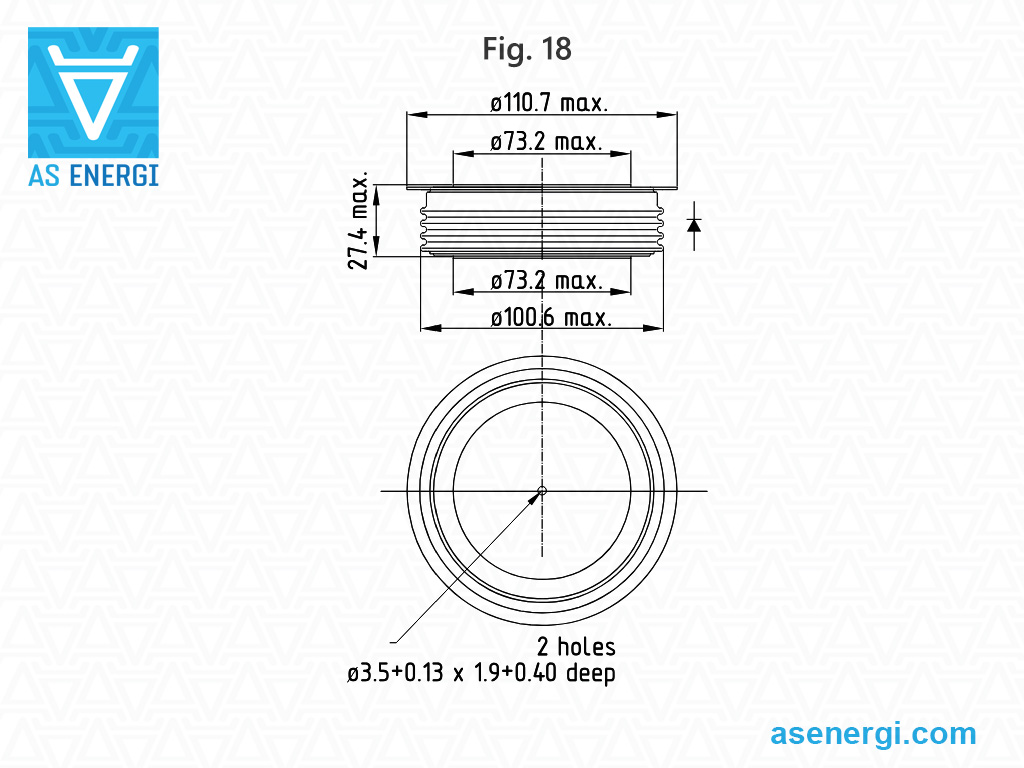

DB5-4000-38 4000 (85) 3800 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-38
DB5-4000-40 4000 (85) 4000 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-40
DB5-4000-42 4000 (85) 4200 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-42
DB5-4000-44 4000 (85) 4400 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-44
DB5-4000-45 4000 (85) 4500 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-45
DB5-5500-20 5500 (85) 2000 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-20
DB5-5500-22 5500 (85) 2200 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-22
DB5-5500-24 5500 (85) 2400 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-24
DB5-5500-26 5500 (85) 2600 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-26
DB5-5500-28 5500 (85) 2800 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-28
DB5-5500-30 5500 (85) 3000 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-30
DB5-5500-32 5500 (85) 3200 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-32
DB5-7200-12 7200 (85) 1200 75000 28000 0.704 0.048 190 0.01 18 110x73x27 ADDB5-7200-12
DB5-7200-14 7200 (85) 1400 75000 28000 0.704 0.048 190 0.01 18 110x73x27 ADDB5-7200-14
DB5-7200-16 7200 (85) 1600 75000 28000 0.704 0.048 190 0.01 18 110x73x27 ADDB5-7200-16
DB5-8000-10 8000 (85) 1200 77000 29600 0.67 0.041 190 0.01 18 110x73x27 ADDB5-8000-10
DB5-8000-12 8000 (85) 1200 77000 29600 0.67 0.041 190 0.01 18 110x73x27 ADDB5-8000-12

Guía de numeración de piezas para diodos rectificadores:

A – DD 9 5 – 2200 – 16
A – brand AS ENERGITM
DD – Grupo de productos: Diodo rectificador (tipo espárrago).
9 – Código de tamaño del elemento.
5 – Código del tipo de encapsulado:
1 – base con espárrago, encapsulado cerámico
2 – base con espárrago, encapsulado vidrio-metal
3,5 – encapsulado cerámico tipo "hockey puck"
4 – base plana, encapsulado cerámico
6 – base plana, encapsulado vidrio-metal
2200 – Corriente media en estado abierto IT(AV), Amp.
16 – Clase de tensión VRRM / 100.

Semiconductores de Potencia Alta AS ENERGITM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000 A y tensiones de hasta 9000 V, así como disipadores de calor por aire y agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al realizar pedidos grandes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.

Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para pedidos grandes, ofrecemos un precio individualizado!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

Ver más fotos

youtubeVídeo: Diodos rectificadores de alta potencia tipo disco

Foto de diodos rectificadores:

Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:

Montaje de un diodo con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador en todo el rango de temperatura está asegurada por el par adecuado (fuerza de apriete).

Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (conductores), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica conductora de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.

Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.

Enrosque la traviesa (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y que las superficies de contacto estén niveladas.

Cuando las piezas estén suficientemente apretadas pero móviles, recomendamos colocar el disipador sobre una superficie plana y comprobar la tolerancia de paralelismo del plano adyacente general de las superficies (5).

Aprete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determina si la fuerza de apriete conseguida corresponde a la requerida.

Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.

Consejos y recomendaciones para diodos de potencia:

Los diodos de potencia no deben operar durante períodos prolongados en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina según el grado requerido de fiabilidad del dispositivo.

Reemplace un diodo de potencia defectuoso por otro que coincida con los parámetros del diodo reemplazado.

Se debe proporcionar una refrigeración adicional cuando se opere en un ambiente con temperatura ambiente elevada.

Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar polvo y contaminantes y asegurar una correcta disipación térmica.

Para igualar las corrientes entre diodos de potencia conectados en paralelo, deben utilizarse divisores de corriente inductivos (a menudo alambre toroidal trenzado). Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.

La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra utilizando resistencias shunt conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo a cada diodo.

Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su funcionamiento.

icon ¿Por qué elegir AS ENERGITM?

  • Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
  • Marca europea - calidad 100%, precio favorable, plazos de producción cortos
  • Más de 20 años de experiencia en la industria de semiconductores
  • Clientes de más de 50 países confían en nosotros
  • 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
  • Producimos análogos de productos de otros fabricantes
  • Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años



Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Certificados

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Informe de la prueba

Geografía de la asociación

AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Geografía

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

Logistics

AS ENERGITM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Productos destacados:



Etiquetas: Diodo rectificador, semiconductor de potencia, diodo Kubara Lamina reemplazar, diodo de disco Kubara Lamina equivalente, diodos rectificadores catálogo catálogo pdf, diodos de cerámica aislante precio, diodo rectificador hoja de datos, certificado, fabricación, diodos de fábrica, especificaciones técnicas de silicio diodo rectificador



Productos seleccionados:

Home / Products / Diodos rectificadores Kubara Lamina (Disco)
^
