Tiristores de puerta distribuida IXYS WESTCODE Sustitución

Thyristores de puerta distribuida con tensiones de bloqueo de hasta 4.5kV y corrientes promedio superiores a 5.3kA, con calificaciones de t_q desde 10µs. El diseño de puerta distribuida y las características de control de vida útil brindan a estos dispositivos tanto una alta capacidad di/dt como una desconexión rápida y de baja recuperación, manteniendo un bajo voltaje de caída en el estado encendido.

Thyristores ATDR AS ENERGI^TM son un reemplazo, análogo, alternativo para los thyristores de puerta distribuida IXYS UK Westcode, Littelfuse Technology, anteriormente Westcode Semiconductors.

"Disipadores de aire de la serie O para dispositivos de disco", "Disipador de aire de la serie SF", "Disipador de agua de la serie SS" para el enfriamiento de tiristores también están disponibles para su pedido.

Guía de numeración de piezas para tiristores de puerta distribuida

Video: Reseñas de tiristores de disco de alta potencia

icon Referencia de fabricación de semiconductores AS ENERGI^TM

Los thyristores de puerta distribuida son adecuados para fuentes de alimentación por inducción, inversores / convertidores de alta frecuencia, UPS y energía pulsada.

El thyristor tiene una carcasa cerámica estándar de la industria, lo que facilita la integración del dispositivo en el equipo existente. Este thyristor tiene una carcasa de disco con contactos a presión. La polaridad del thyristor está determinada por el icono en la carcasa. Las especificaciones técnicas, la guía de numeración de piezas, las hojas de datos PDF y los dibujos esquemáticos de los thyristores se enumeran a continuación.

Los thyristores AS ENERGI^TM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_DRM/V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de tensiones de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.

Nuestra empresa proporciona una garantía de calidad para los thyristores de 2 años a partir de la fecha de compra. Al suministrar thyristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.

Seguir leyendo

El precio final de los tiristores de puerta distribuida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Especificaciones generales de los tiristores de puerta distribuida IXYS WESTCODE y sustitutos

Tipo	V_DRM	I_T(AV)M (T_C=55°C)	I_TSM	I²t	t_q	V_T0	r_T	T_{vj max}	R_thJK	Caso	Dimensiones ØDxØdxH	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	V	A	A	A²·s	µs	V	mΩ	ºC	K/W	Caso	mm	Sustitución AS ENERGI^TM	PDF
R0472YC12E	1200	472	4300	92.5x10³	25	1.648	1.125	125	0.0500	W58	42x25x14	ATDR0472YC12E
R0472YC12F	1200	472	4300	92.5x10³	30	1.648	1.125	125	0.0500	W58	42x25x14	ATDR0472YC12F
R0472YC16E	1600	472	4300	92.5x10³	25	1.648	1.125	125	0.0500	W58	42x25x14	ATDR0472YC16E
R0472YC16F	1600	472	4300	92.5x10³	30	1.648	1.125	125	0.0500	W58	42x25x14	ATDR0472YC16F
R0487YC12D	1200	487	4300	92.5x10³	20	1.738	0.943	125	0.0500	W58	42x25x14	ATDR0487YC12D
R0487YC12E	1200	487	4300	92.5x10³	25	1.738	0.943	125	0.0500	W58	42x25x14	ATDR0487YC12E
R0487YC14D	1400	487	4300	92.5x10³	20	1.738	0.943	125	0.0500	W58	42x25x14	ATDR0487YC14D
R0487YC14E	1400	487	4300	92.5x10³	25	1.738	0.943	125	0.0500	W58	42x25x14	ATDR0487YC14E
R0577YC12C	1200	577	6000	180x10³	15	1.510	0.640	125	0.0500	W58	42x25x14	ATDR0577YC12C
R0577YC12D					20							ATDR0577YC12D
R0577YC12E					25							ATDR0577YC12E
R0633YC12D	1200	633	6300	200x10³	20	1.250	0.614	125	0.0500	W58	42x25x14	ATDR0633YC12D
R0633YC12E					25							ATDR0633YC12E
R0633YC12F					30							ATDR0633YC12F
R0717LC14G	1400	717	7050	248.5x10³	35	1.752	0.732	125	0.0320	W10	58x34x27	ATDR0717LC14G
R0717LC14H	1400	717	7050	248.5x10³	40	1.752	0.732	125	0.0320	W10	58x34x27	ATDR0717LC14H
R0717LC16G	1600	717	7050	248.5x10³	35	1.752	0.732	125	0.0320	W10	58x34x27	ATDR0717LC16G
R0717LC16H	1600	717	7050	248.5x10³	40	1.752	0.732	125	0.0320	W10	58x34x27	ATDR0717LC16H
R0736LC20J	2000	736	6800	231x10³	50	1.842	0.619	125	0.0320	W10	58x34x27	ATDR0736LC20J
R0736LC20K	2000	736	6800	231x10³	60	1.842	0.619	125	0.0320	W10	58x34x27	ATDR0736LC20K
R0736LC22J	2200	736	6800	231x10³	50	1.842	0.619	125	0.0320	W10	58x34x27	ATDR0736LC22J
R0736LC22K	2200	736	6800	231x10³	60	1.842	0.619	125	0.0320	W10	58x34x27	ATDR0736LC22K
R0736LC25J	2500	736	6800	231x10³	50	1.842	0.619	125	0.0320	W10	58x34x27	ATDR0736LC25J
R0736LC25K					60							ATDR0736LC25K
R0736LC25L					65							ATDR0736LC25L
R0736LC25M					70							ATDR0736LC25M
R0809LC10A	1000	809	8000	320x10³	10	2.100	0.300	125	0.0320	W10	58x34x27	ATDR0809LC10A
R0809LC10B	1000	809	8000	320x10³	12	2.100	0.300	125	0.0320	W10	58x34x27	ATDR0809LC10B
R0830LC12C	1200	830	8500	361x10³	15	1.900	0.357	125	0.0320	W10	58x34x27	ATDR0830LC12C
R0830LC12D					20							ATDR0830LC12D
R0830LC12E					25							ATDR0830LC12E
R0830LC12F					30							ATDR0830LC12F
R0830LC14C	1400	830	8500	361x10³	15	1.900	0.357	125	0.0320	W10	58x34x27	ATDR0830LC14C
R0830LC14D					20							ATDR0830LC14D
R0830LC14E					25							ATDR0830LC14E
R0830LC14F					30							ATDR0830LC14F
R0878LC18K	1800	878	7500	281x10³	60	1.447	0.480	125	0.0320	W10	58x34x27	ATDR0878LC18K
R0878LC18L					65							ATDR0878LC18L
R0878LC18M					70							ATDR0878LC18M
R0878LC20K	2000	878	7500	281x10³	60	1.447	0.480	125	0.0320	W10	58x34x27	ATDR0878LC20K
R0878LC20L					65							ATDR0878LC20L
R0878LC20M					70							ATDR0878LC20M
R0878LC21K	2100	878	7500	281x10³	60	1.447	0.480	125	0.0320	W10	58x34x27	ATDR0878LC21K
R0878LC21L					65							ATDR0878LC21L
R0878LC21M					70							ATDR0878LC21M
R0929LC10A	1000	929	9000	405x10³	10	1.549	0.350	125	0.0320	W10	58x34x27	ATDR0929LC10A
R0929LC10B					12							ATDR0929LC10B
R0929LC10C					15							ATDR0929LC10C
R0929LC12A	1200	929	9000	405x10³	10	1.549	0.350	125	0.0320	W10	58x34x27	ATDR0929LC12A
R0929LC12B					12							ATDR0929LC12B
R0929LC12C					15							ATDR0929LC12C
R0929LC12D					20							ATDR0929LC12D
R0929LC12E					25							ATDR0929LC12E
R0964LC10C	1000	964	9400	442x10³	15	1.530	0.309	125	0.0320	W10	58x34x27	ATDR0964LC10C
R0964LC10D					20							ATDR0964LC10D
R0964LC10E					25							ATDR0964LC10E
R0964LC12C	1200	964	9400	442x10³	15	1.530	0.309	125	0.0320	W10	58x34x27	ATDR0964LC12C
R0964LC12D					20							ATDR0964LC12D
R0964LC12E					25							ATDR0964LC12E
R0990LC08A	800	990	11000	605x10³	10	1.350	0.350	125	0.0320	W10	58x34x27	ATDR0990LC08A
R0990LC08B					12							ATDR0990LC08B
R0990LC08C					15							ATDR0990LC08C
R1045NC28L	2800	1055	12500	781x10³	60	1.640	0.430	125	0.0240	W11	74x46x27	ATDR1045NC28L
R1045NC28M	2800	1055	12500	781x10³	70	1.640	0.430	125	0.0240	W11	74x46x27	ATDR1045NC28M
R1045NC32L	3200	1055	12500	781x10³	60	1.640	0.430	125	0.0240	W11	74x46x27	ATDR1045NC32L
R1045NC32M	3200	1055	12500	781x10³	70	1.640	0.430	125	0.0240	W11	74x46x27	ATDR1045NC32M
R1124NC18J	1800	1124	13500	0.91x10⁶	50	1.540	0.379	125	0.0240	W11	74x46x27	ATDR1124NC18J
R1124NC18K					60							ATDR1124NC18K
R1124NC18L					65							ATDR1124NC18L
R1124NC18M					70							ATDR1124NC18M
R1124NC20J	2000	1124	13500	0.91x10⁶	50	1.540	0.379	125	0.0240	W11	74x46x27	ATDR1124NC20J
R1124NC20K					60							ATDR1124NC20K
R1124NC20L					65							ATDR1124NC20L
R1124NC20M					70							ATDR1124NC20M
R1124NC21J	2100	1124	13500	0.91x10⁶	50	1.540	0.379	125	0.0240	W11	74x46x27	ATDR1124NC21J
R1124NC21K					60							ATDR1124NC21K
R1124NC21L					65							ATDR1124NC21L
R1124NC21M					70							ATDR1124NC21M
R1127NC32P	3200	1127	12800	819x10³	120	1.500	0.474	125	0.0220	W11	74x46x27	ATDR1127NC32P
R1127NC32R					140							ATDR1127NC32R
R1127NC32S					160							ATDR1127NC32S
R1127NC32T					200							ATDR1127NC32T
R1127NC34R	3400	1127	12800	819x10³	140	1.500	0.474	125	0.0220	W11	74x46x27	ATDR1127NC34R
R1127NC34S					160							ATDR1127NC34S
R1127NC34T					200							ATDR1127NC34T
R1127NC36R	3600	1127	12800	819x10³	140	1.500	0.474	125	0.0220	W11	74x46x27	ATDR1127NC36R
R1127NC36S					160							ATDR1127NC36S
R1127NC36T					200							ATDR1127NC36T
R1158NC26N	2600	1158	14500	1.05x10⁶	100	1.600	0.400	125	0.0220	W11	74x46x27	ATDR1158NC26N
R1158NC26P					120							ATDR1158NC26P
R1158NC26T					200							ATDR1158NC26T
R1178NC14E	1400	1178	17000	1.45x10⁶	25	1.600	0.300	125	0.0240	W11	74x46x27	ATDR1178NC14E
R1178NC14F					30							ATDR1178NC14F
R1178NC14G					35							ATDR1178NC14G
R1211NC12C	1200	1211	17600	1.548x10⁶	15	1.720	0.230	125	0.0240	W11	74x46x27	ATDR1211NC12C
R1211NC12D					20							ATDR1211NC12D
R1211NC12E					25							ATDR1211NC12E
R1271NC12B	1200	1271	18000	1.62x10⁶	12	1.547	0.237	125	0.0240	W11	74x46x27	ATDR1271NC12B
R1271NC12C					15							ATDR1271NC12C
R1271NC12D					20							ATDR1271NC12D
R1271NC12E					25							ATDR1271NC12E
R1275NC18J	1800	1275	15500	1.20x10⁶	50	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC18J
R1275NC18K	1800	1275	15500	1.20x10⁶	60	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC18K
R1275NC18L	1800	1275	15500	1.20x10⁶	65	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC18L
R1275NC18M	1800	1275	15500	1.20x10⁶	70	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC18M
R1275NC20J	2000	1275	15500	1.20x10⁶	50	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC20J
R1275NC20K	2000	1275	15500	1.20x10⁶	60	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC20K
R1275NC20L	2000	1275	15500	1.20x10⁶	65	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC20L
R1275NC20M	2000	1275	15500	1.20x10⁶	70	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC20M
R1275NC21J	2100	1275	15500	1.20x10⁶	50	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC21J
R1275NC21K	2100	1275	15500	1.20x10⁶	60	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC21K
R1275NC21L	2100	1275	15500	1.20x10⁶	65	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC21L
R1275NC21M	2100	1275	15500	1.20x10⁶	70	1.207	0.342	125	0.0240	W11	74x46x27	ATDR1275NC21M
R1279NC22J	2200	1279	14800	1.10x10⁶	50	1.440	0.330	125	0.0220	W11	74x46x27	ATDR1279NC22J
R1279NC22K					60							ATDR1279NC22K
R1279NC22L					65							ATDR1279NC22L
R1279NC22M					70							ATDR1279NC22M
R1279NC25J	2500	1279	14800	1.10x10⁶	50	1.440	0.330	125	0.0220	W11	74x46x27	ATDR1279NC25J
R1279NC25K					60							ATDR1279NC25K
R1279NC25L					65							ATDR1279NC25L
R1279NC25M					70							ATDR1279NC25M
R1280NC21J	2100	1280	14800	1.10x10⁶	50	1.440	0.330	125	0.0220	W11	74x46x27	ATDR1280NC21J
R1280NC21K					60							ATDR1280NC21K
R1280NC21L					65							ATDR1280NC21L
R1280NC21M					70							ATDR1280NC21M
R1280NC22J	2200	1280	14800	1.10x10⁶	50	1.440	0.330	125	0.0220	W11	74x46x27	ATDR1280NC22J
R1280NC22K					60							ATDR1280NC22K
R1280NC22L					65							ATDR1280NC22L
R1280NC22M					70							ATDR1280NC22M
R1280NC25J	2500	1280	14800	1.10x10⁶	50	1.440	0.330	125	0.0220	W11	74x46x27	ATDR1280NC25J
R1280NC25K					60							ATDR1280NC25K
R1280NC25L					65							ATDR1280NC25L
R1280NC25M					70							ATDR1280NC25M
R1331NC10B	1000	1331	18200	1.66x10⁶	12	1.450	0.285	125	0.0220	W11	74x46x27	ATDR1331NC10B
R1331NC10C					15							ATDR1331NC10C
R1331NC10D					20							ATDR1331NC10D
R1331NC12B	1200	1331	18200	1.66x10⁶	12	1.450	0.285	125	0.0220	W11	74x46x27	ATDR1331NC12B
R1331NC12C					15							ATDR1331NC12C
R1331NC12D					20							ATDR1331NC12D
R1446NC12C	1200	1446	19500	1.90x10⁶	15	1.304	0.199	125	0.0240	W11	74x46x27	ATDR1446NC12C
R1446NC12D					20							ATDR1446NC12D
R1446NC12E					25							ATDR1446NC12E
R1446NC12F					30							ATDR1446NC12F
R1448NC14H	1400	1448	15500	1.20x10⁶	40	1.300	0.250	125	0.0220	W11	74x46x27	ATDR1448NC14H
R1448NC14J	1400	1448	15500	1.20x10⁶	50	1.300	0.250	125	0.0220	W11	74x46x27	ATDR1448NC14J
R1448NC18H	1800	1448	15500	1.20x10⁶	40	1.300	0.250	125	0.0220	W11	74x46x27	ATDR1448NC18H
R1448NC18J	1800	1448	15500	1.20x10⁶	50	1.300	0.250	125	0.0220	W11	74x46x27	ATDR1448NC18J
R1448NC20H	2000	1448	15500	1.20x10⁶	40	1.300	0.250	125	0.0220	W11	74x46x27	ATDR1448NC20H
R1448NC20J					50							ATDR1448NC20J
R1448NC20K					60							ATDR1448NC20K
R1448NC20L					65							ATDR1448NC20L
R1448NC20M					70							ATDR1448NC20M
R1605MC20E	2000	1605	20700	2.14x10⁶	25	2.100	0.200	125	0.0150	W70	74x50x26	ATDR1605MC20E
R1605MC20F					30							ATDR1605MC20F
R1605MC20G					35							ATDR1605MC20G
R1605MC20H					40							ATDR1605MC20H
R1605MC20J					50							ATDR1605MC20J
R1605MC22E	2200	1605	20700	2.14x10⁶	25	2.100	0.200	125	0.0150	W70	74x50x26	ATDR1605MC22E
R1605MC22F					30							ATDR1605MC22F
R1605MC22G					35							ATDR1605MC22G
R1605MC22H					40							ATDR1605MC22H
R1605MC22J					50							ATDR1605MC22J
R1700MC18E	1800	1700	20000	2.0x10⁶	25	1.600	0.250	125	0.0150	W70	74x50x26	ATDR1700MC18E
R1700MC18F					30							ATDR1700MC18F
R1700MC18G					35							ATDR1700MC18G
R1700MC18H					40							ATDR1700MC18H
R1700MC18J					50							ATDR1700MC18J
R1700MC21E	2100	1700	20000	2.0x10⁶	25	1.600	0.250	125	0.0150	W70	74x50x26	ATDR1700MC21E
R1700MC21F					30							ATDR1700MC21F
R1700MC21G					35							ATDR1700MC21G
R1700MC21H					40							ATDR1700MC21H
R1700MC21J					50							ATDR1700MC21J
R1955MC14D	1400	1955	26500	3.51×106	20	1.460	0.910	125	0.0150	W70	74x50x26	ATDR1955MC14D
R1955MC14E					25							ATDR1955MC14E
R1955MC14F					30							ATDR1955MC14F
R1955MC16D	1600	1955	26500	3.51x10⁶	20	1.460	0.910	125	0.0150	W70	74x50x26	ATDR1955MC16D
R1955MC16E					25							ATDR1955MC16E
R1955MC16F					30							ATDR1955MC16F
R2075MC12A	1200	2075	29000	4.21x10⁶	10	1.390	0.167	125	0.0150	W70	74x50x26	ATDR2075MC12A
R2075MC12B					12							ATDR2075MC12B
R2075MC12C					15							ATDR2075MC12C
R2295HA22F	2200	2295	30000	4.50x10⁶	30	1.690	0.190	125	0.0110	W79	100x66x26	ATDR2295HA22F	-
R2295HA22H	2200	2295	30000	4.50x10⁶	40	1.690	0.190	125	0.0110	W79	100x66x26	ATDR2295HA22H	-
R2475ZC28M	2800	2475	31000	4.81x10⁶	70	1.504	0.174	125	0.0110	W13	110x73x37	ATDR2475ZC28M
R2475ZC28N					100							ATDR2475ZC28N
R2475ZC28R					140							ATDR2475ZC28R
R2475ZD28M	2800	2475	31000	4.81x10⁶	70	1.504	0.174	125	0.0110	W46	110x73x26	ATDR2475ZD28M
R2475ZD28N					100							ATDR2475ZD28N
R2475ZD28R					140							ATDR2475ZD28R
R2619ZC18J	1800	2619	33800	5.71x10⁶	50	1.308	0.173	125	0.0110	W13	110x73x37	ATDR2619ZC18J
R2619ZC18K					60							ATDR2619ZC18K
R2619ZC18L					65							ATDR2619ZC18L
R2619ZC20J	2000	2619	33800	5.71x10⁶	50	1.308	0.173	125	0.0110	W13	110x73x37	ATDR2619ZC20J
R2619ZC20K					60							ATDR2619ZC20K
R2619ZC20L					65							ATDR2619ZC20L
R2619ZC21J	2100	2619	33800	5.71x10⁶	50	1.308	0.173	125	0.0110	W13	110x73x37	ATDR2619ZC21J
R2619ZC21K					60							ATDR2619ZC21K
R2619ZC21L					65							ATDR2619ZC21L
R2619ZC25J	2500	2619	33800	5.71x10⁶	50	1.308	0.173	125	0.0110	W13	110x73x37	ATDR2619ZC25J
R2619ZC25K					60							ATDR2619ZC25K
R2619ZC25L					65							ATDR2619ZC25L
R2619ZD18J	1800	2619	33800	5.71x10⁶	50	1.308	0.173	125	0.0110	W46	110x73x26	ATDR2619ZD18J
R2619ZD18K					60							ATDR2619ZD18K
R2619ZD18L					65							ATDR2619ZD18L
R2619ZD20J	2000	2619	33800	5.71x10⁶	50	1.308	0.173	125	0.0110	W46	110x73x26	ATDR2619ZD20J
R2619ZD20K					60							ATDR2619ZD20K
R2619ZD20L					65							ATDR2619ZD20L
R2619ZD21J	2100	2619	33800	5.71x10⁶	50	1.308	0.173	125	0.0110	W46	110x73x26	ATDR2619ZD21J
R2619ZD21K					60							ATDR2619ZD21K
R2619ZD21L					65							ATDR2619ZD21L
R2619ZD25J	2500	2619	33800	5.71x10⁶	50	1.308	0.173	125	0.0110	W46	110x73x26	ATDR2619ZD25J
R2619ZD25K					60							ATDR2619ZD25K
R2619ZD25L					65							ATDR2619ZD25L
R2620ZC22J	2200	2620	33800	5.71x10⁶	50	1.500	0.143	125	0.0110	W13	110x73x37	ATDR2620ZC22J
R2620ZC22K					60							ATDR2620ZC22K
R2620ZC22L					65							ATDR2620ZC22L
R2620ZC25J	2500	2620	33800	5.71x10⁶	50	1.500	0.143	125	0.0110	W13	110x73x37	ATDR2620ZC25J
R2620ZC25K					60							ATDR2620ZC25K
R2620ZC25L					65							ATDR2620ZC25L
R2620ZD22J	2200	2620	33800	5.71x10⁶	50	1.500	0.143	125	0.0110	W46	110x73x26	ATDR2620ZD22J
R2620ZD22K					60							ATDR2620ZD22K
R2620ZD22L					65							ATDR2620ZD22L
R2620ZD25J	2500	2620	33800	5.71x10⁶	50	1.500	0.143	125	0.0110	W46	110x73x26	ATDR2620ZD25J
R2620ZD25K					60							ATDR2620ZD25K
R2620ZD25L					65							ATDR2620ZD25L
R2714ZC14H	1400	2714	35600	6.34x10⁶	40	1.250	0.163	125	0.0110	W13	110x73x37	ATDR2714ZC14H
R2714ZC14J					50							ATDR2714ZC14J
R2714ZC14K					60							ATDR2714ZC14K
R2714ZC18H	1800	2714	35600	6.34x10⁶	40	1.250	0.163	125	0.0110	W13	110x73x37	ATDR2714ZC18H
R2714ZC18J					50							ATDR2714ZC18J
R2714ZC18K					60							ATDR2714ZC18K
R2714ZD14H	1400	2714	35600	6.34x10⁶	40	1.250	0.163	125	0.0110	W46	110x73x26	ATDR2714ZD14H
R2714ZD14J					50							ATDR2714ZD14J
R2714ZD14K					60							ATDR2714ZD14K
R2714ZD18H	1800	2714	35600	6.34x10⁶	40	1.250	0.163	125	0.0110	W46	110x73x26	ATDR2714ZD18H
R2714ZD18J					50							ATDR2714ZD18J
R2714ZD18K					60							ATDR2714ZD18K
R3047TC24K	2400	3047	50000	12.5x10⁶	60	1.580	0.170	125	0.0080	W14	112x75x26	ATDR3047TC24K
R3047TC24L					65							ATDR3047TC24L
R3047TC24M					70							ATDR3047TC24M
R3047TC24N					100							ATDR3047TC24N
R3047TC28K	2800	3047	50000	12.5x10⁶	60	1.580	0.170	125	0.0080	W14	112x75x26	ATDR3047TC28K
R3047TC28L					65							ATDR3047TC28L
R3047TC28M					70							ATDR3047TC28M
R3047TC28N					100							ATDR3047TC28N
R3047TD24K	2400	3047	50000	12.5x10⁶	60	1.580	0.170	125	0.0080	W51	112x75x35	ATDR3047TD24K
R3047TD24L					65							ATDR3047TD24L
R3047TD24M					70							ATDR3047TD24M
R3047TD24N					100							ATDR3047TD24N
R3047TD28K	2800	3047	50000	12.5x10⁶	60	1.580	0.170	125	0.0080	W51	112x75x35	ATDR3047TD28K
R3047TD28L					65							ATDR3047TD28L
R3047TD28M					70							ATDR3047TD28M
R3047TD28N					100							ATDR3047TD28N
R3115TJ24J	2400	3115	56000	15.68x10⁶	50	1.884	0.120	125	0.0080	W81	112x75x26	ATDR3115TJ24J
R3115TJ24K	2400	3115	56000	15.68x10⁶	60	1.884	0.120	125	0.0080	W81	112x75x26	ATDR3115TJ24K
R3115TJ28J	2800	3115	56000	15.68x10⁶	50	1.884	0.120	125	0.0080	W81	112x75x26	ATDR3115TJ28J
R3115TJ28K	2800	3115	56000	15.68x10⁶	60	1.884	0.120	125	0.0080	W81	112x75x26	ATDR3115TJ28K
R3370ZC12C	1200	3370	43900	9.64x10⁶	15	1.353	0.064	125	0.0110	W13	110x73x37	ATDR3370ZC12C
R3370ZC12D					20							ATDR3370ZC12D
R3370ZC12E					25							ATDR3370ZC12E
R3370ZD12C	1200	3370	43900	9.64x10⁶	15	1.353	0.064	125	0.0110	W46	110x73x26	ATDR3370ZD12C
R3370ZD12D					20							ATDR3370ZD12D
R3370ZD12E					25							ATDR3370ZD12E
R3559TC16K	1600	3559	38900	7.57x10⁶	60	1.173	0.155	125	0.0080	W14	112x75x26	ATDR3559TC16K
R3559TC16M					70							ATDR3559TC16M
R3559TC16N					100							ATDR3559TC16N
R3559TC20K	2000	3559	38900	7.57x10⁶	60	1.173	0.155	125	0.0080	W14	112x75x26	ATDR3559TC20K
R3559TC20M					70							ATDR3559TC20M
R3559TC20N					100							ATDR3559TC20N
R3559TD16K	1600	3559	38900	7.57x10⁶	60	1.173	0.155	125	0.0080	W51	112x75x35	ATDR3559TD16K
R3559TD16M					70							ATDR3559TD16M
R3559TD16N					100							ATDR3559TD16N
R3559TD20K	2000	3559	38900	7.57x10⁶	60	1.173	0.155	125	0.0080	W51	112x75x35	ATDR3559TD20K
R3559TD20M					70							ATDR3559TD20M
R3559TD20N					100							ATDR3559TD20N
R3636EC16K	1600	3636	38900	7.57x10⁶	60	1.173	0.155	125	0.0075	W55	124x85x26	ATDR3636EC16K
R3636EC16M					70							ATDR3636EC16M
R3636EC16N					100							ATDR3636EC16N
R3636EC20K	2000	3636	38900	7.57x10⁶	60	1.173	0.155	125	0.0075	W55	124x85x26	ATDR3636EC20K
R3636EC20M					70							ATDR3636EC20M
R3636EC20N					100							ATDR3636EC20N
R3708FC45V	4500	3708	50000	12.50x10⁶	250	1.473	0.156	125	0.0065	W15	144x100x36	ATDR3708FC45V
R3708FC45W	4500	3708	50000	12.50x10⁶	300	1.473	0.156	125	0.0065	W15	144x100x36	ATDR3708FC45W
R3708FD45V	4500	3708	50000	12.50x10⁶	250	1.473	0.156	125	0.0065	W48	150x100x26	ATDR3708FD45V
R3708FD45W	4500	3708	50000	12.50x10⁶	300	1.473	0.156	125	0.0065	W48	150x100x26	ATDR3708FD45W
R3968FC24K	2400	4001	66000	21.78x10⁶	60	1.453	0.125	125	0.0065	W15	144x100x36	ATDR3968FC24K
R3968FC24M					70							ATDR3968FC24M
R3968FC24N					100							ATDR3968FC24N
R3968FC28K	2800	4001	66000	21.78x10⁶	60	1.453	0.125	125	0.0065	W15	144x100x36	ATDR3968FC28K
R3968FC28M					70							ATDR3968FC28M
R3968FC28N					100							ATDR3968FC28N
R3968FD24K	2400	4001	66000	21.78x10⁶	60	1.453	0.125	125	0.0065	W48	150x100x26	ATDR3968FD24K
R3968FD24M					70							ATDR3968FD24M
R3968FD24N					100							ATDR3968FD24N
R3968FD28K	2800	4001	66000	21.78x10⁶	60	1.453	0.125	125	0.0065	W48	150x100x26	ATDR3968FD28K
R3968FD28M					70							ATDR3968FD28M
R3968FD28N					100							ATDR3968FD28N
R4680EA24K	2400	4680	67000	22.40x10⁶	60	1.509	0.128	125	0.0050	W107	124x85x26	ATDR4680EA24K
R4680EA24L					65							ATDR4680EA24L
R4680EA24M					70							ATDR4680EA24M
R4680EA28K	2800	4680	67000	22.40x10⁶	60	1.509	0.128	125	0.0050	W107	124x85x26	ATDR4680EA28K
R4680EA28L					65							ATDR4680EA28L
R4680EA28M					70							ATDR4680EA28M
R5145FA42V	4200	5145	66000	21.78x10⁶	250	1.659	0.107	125	0.0045	W118	144x100x26	ATDR5145FA42V
R5145FA42W	4200	5145	66000	21.78x10⁶	300	1.659	0.107	125	0.0045	W118	144x100x26	ATDR5145FA42W
R5145FA45V	4500	5145	66000	21.78x10⁶	250	1.659	0.107	125	0.0045	W118	144x100x26	ATDR5145FA45V
R5145FA45W	4500	5145	66000	21.78x10⁶	300	1.659	0.107	125	0.0045	W118	144x100x26	ATDR5145FA45W
R5370EA18J	1800	5370	70000	24.5x10⁶	50	1.661	0.071	125	0.0050	W107	124x85x26	ATDR5370EA18J
R5370EA18K	1800	5370	70000	24.5x10⁶	60	1.661	0.071	125	0.0050	W107	124x85x26	ATDR5370EA18K
R5370EA22J	2200	5370	70000	24.5x10⁶	50	1.661	0.071	125	0.0050	W107	124x85x26	ATDR5370EA22J
R5370EA22K	2200	5370	70000	24.5x10⁶	60	1.661	0.071	125	0.0050	W107	124x85x26	ATDR5370EA22K

Planos (Esquemas) y dimensiones de carcasas para Tiristores de Compuerta Distribuida:

Tipo de envase		Fuerza de montaje F_m	Dimensiones ØDxØdxH	Peso
WC	W8	4 - 6 kN	42x19x14 mm	0.07 kg
LC	W10	10 - 20 kN	58x34x27 mm	0.34 kg
NC	W11	19 - 26 kN	74x46x27 mm	0.51 kg
VC	W12	27 - 34 kN	102x63x34 mm	1.0 kg
ZC	W13	27 - 47 kN	110x73x37 mm	1.7 kg
TC	W14	63 - 77 kN	112x75x26 mm	1.2 kg
FC	W15	80 - 100 kN	144x100x36 mm	2.8 kg
ZD	W46	27 - 47 kN	110x73x26 mm	1.2 kg
FD	W48	80 - 100 kN	150x100x26 mm	2.8 kg
TD	W51	63 - 77 kN	112x75x35 mm	1.5 kg
EC	W55	63 - 77 kN	124x85x26 mm	1.23 kg
LG	W56	10 - 20 kN	58x34x35 mm	0.34 kg
YC	W58	5 - 9 kN	42x25x14 mm	0.09 kg
VF	W62	27 - 34 kN	102x63x27 mm	1.0 kg
MC	W70	24 - 32 kN	74x50x26 mm	0.55 kg

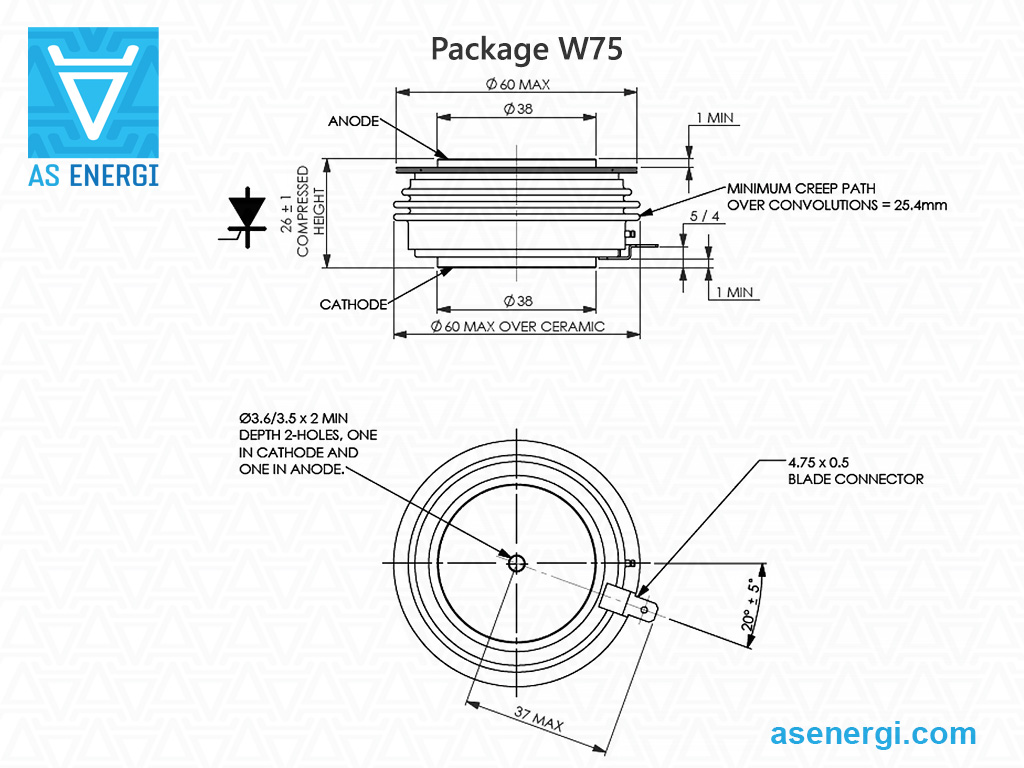

QA	W75	16 - 20 kN	60x38x26 mm	0.30 kg

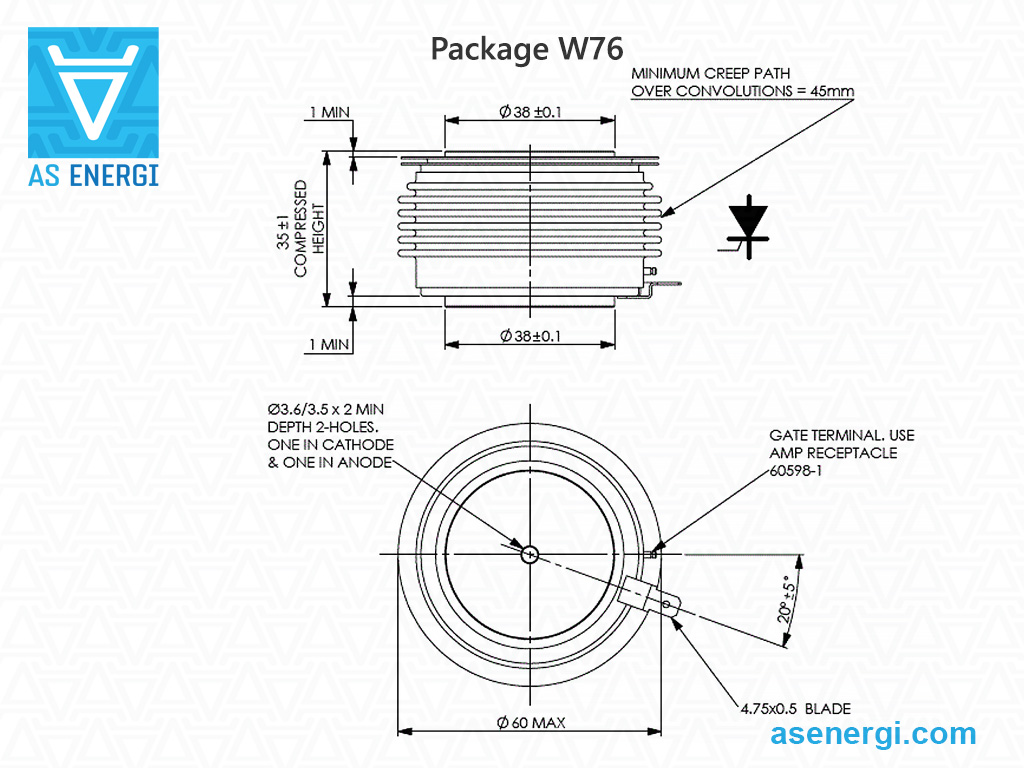

QE	W76	16 - 20 kN	60x38x35 mm	0.42 kg
MA	W77	25 - 31 kN	75x50x26 mm	0.55 kg

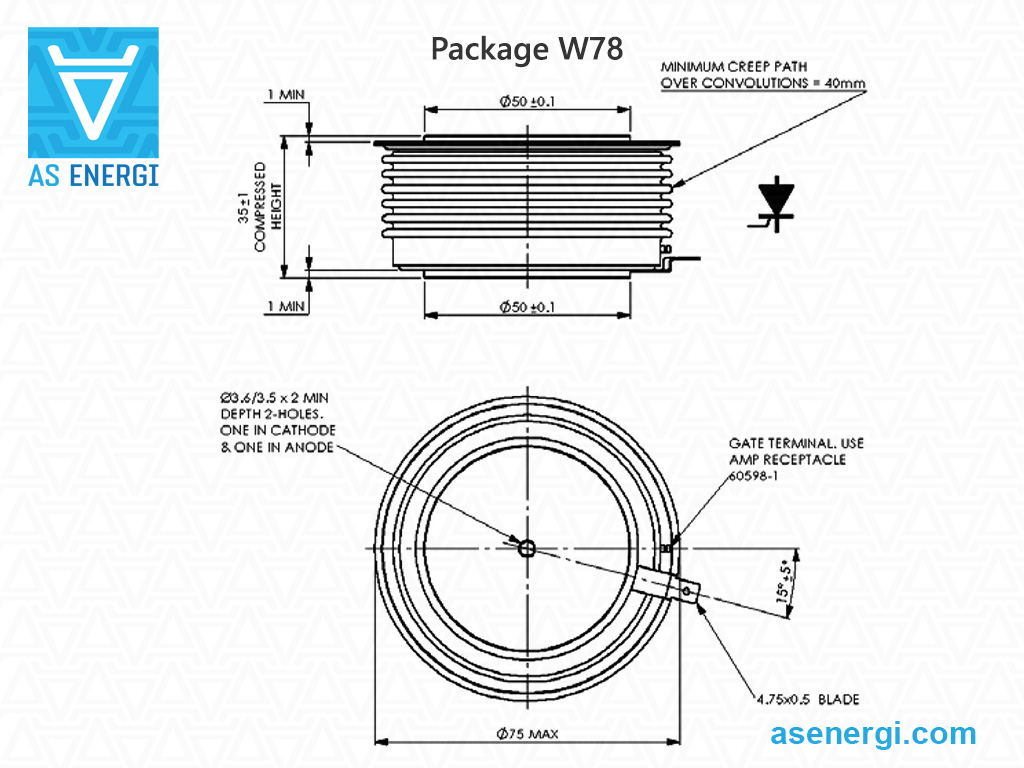

ME	W78	25 - 31 kN	75x50x35 mm	0.73 kg
HA	W79	32 - 40 kN	100x66x26 mm	0.9 kg
HE	W80	32 - 40 kN	100x66x35 mm	1.2 kg
TJ	W81	60 - 70 kN	112x75x26 mm	1.2 kg
TE	W82	60 - 70 kN	112x75x35 mm	1.65 kg

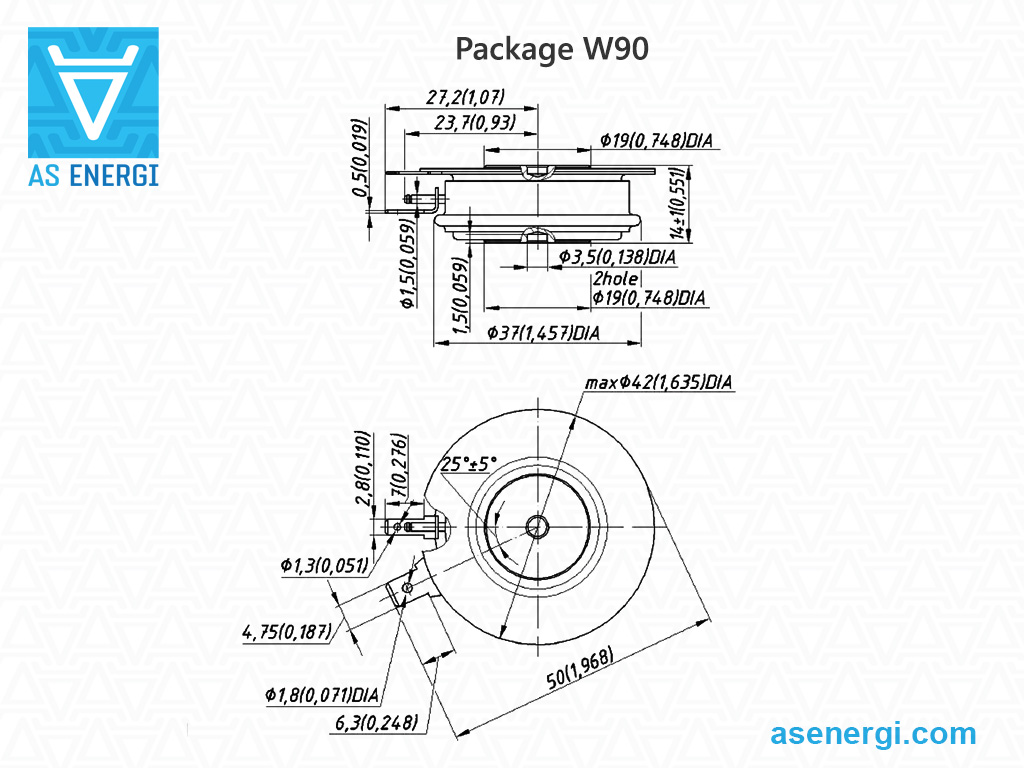

WN	W90	5 - 7 kN	42x19x14 mm	0.07 kg
YN	W91	9 - 11 kN	42x25x14 mm	0.11 kg
LN	W92	14 - 16 kN	58x34x26 mm	0.28 kg
EA	W107	76 - 93 kN	124x85x26 mm	1.6 kg
EE	W108	76 - 93 kN	124x85x35 mm	2.1 kg
FA	W118	80 - 100 kN	144x100x26 mm	2.2 kg
FE	W119	80 - 100 kN	144x100x35 mm	2.9 kg

Guía de numeración de piezas para tiristores de puerta distribuida:

TDR

2620

A	–	AS ENERGI^TM
TDR	–	Grupo de productos: Tiristor de puerta distribuida (tipo disco).
2620	–	Corriente media en estado encendido I_T(AV), Amp.
ZC	–	Tipo de carcasa (paquete).
22	–	Código de tensión de estado desactivado V_DRM / 100.
L	–	Código de tiempo de desconexión t_q: A = 10 μs, B = 12 μs, C = 15 μs, D = 20 μs, E = 25 μs, F = 30 μs, G = 35 μs, H = 40 μs, J = 50 μs, K = 60 μs, L = 65 μs, M = 70 μs, N = 100 μs, P = 120 μs, R = 140 μs, S = 160 μs, T = 200 μs, V = 250 μs, W = 300 μs.

Semiconductores de Alta Potencia AS ENERGI^TM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (thyristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos en grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.

Para preguntas relacionadas con la adquisición de Thyristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

Vídeo: Tiristores de potencia T143-400, T143-500, T143-630, T143-800, T143-1000

Vídeo: Tiristores de potencia T153-630, T153-800, T153-1000

Vídeo: Tiristores de potencia T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

Foto de tiristores de disco de alta potencia:

Recomendaciones de instalación para tiristores de potencia:

Montaje de un tiristor de disco con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del thyristor y el disipador de calor en todo el rango de temperaturas se garantiza mediante el par adecuado (fuerza de sujeción).

Antes del montaje, debe realizarse una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2), utilizando alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (conexiones), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica de silicona antes del montaje, lo cual no es una condición obligatoria para la instalación.

Instale el thyristor (3), la segunda parte del disipador de calor, el aislante de fibra de vidrio y la arandela de presión.

Enrosque el travesaño (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y uniformidad de las superficies de contacto.

Cuando las piezas estén lo suficientemente apretadas pero sean movibles, recomendamos colocar el disipador de calor sobre una superficie plana y verificar la tolerancia de paralelismo del plano general adyacente de las superficies (5).

Ajuste cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión del travesaño determinará si la fuerza de sujeción alcanzada corresponde a la requerida.

Después de la instalación, los elementos de sujeción (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.

Consejos y recomendaciones para thyristores de potencia:

Los thyristores de potencia no deben operarse durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.

Reemplace un thyristor de potencia fallido por un thyristor que coincida con los parámetros del que se reemplaza.

Debe proporcionarse una superenfriamiento cuando se opere en un ambiente con temperatura ambiente elevada.

Se recomienda limpiar periódicamente los thyristores de potencia y los disipadores de calor para eliminar el polvo y los contaminantes y garantizar una correcta disipación de calor.

Se deben usar divisores de corriente inductivos (a menudo alambre toroidal trenzado) para igualar las corrientes entre los thyristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el thyristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.

La prevención del desbalance de voltaje cuando los thyristores de potencia están conectados en serie se logra utilizando resistores de derivación conectados en paralelo con cada thyristor. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo con cada thyristor.

Está estrictamente prohibido tocar los thyristores de potencia bajo alta tensión durante la operación.

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Geografía de la asociación

AS ENERGI^TM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

AS ENERGI^TM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Productos destacados:

Etiquetas: Tiristor de puerta distribuida, tiristor SCR, tiristor press pack, semiconductor de potencia, sustitución Westcode, IXYS Discrete Semiconductor, esquema Westpack, precio del tiristor rápido, hoja de datos del tiristor scr, circuitos de conmutación del tiristor, certificado, fabricación, tiristores hechos en fábrica, especificación técnica del tiristor de potencia
