Pavlo GorkunMódulos de doble diodo SKKD, SEMIPACK

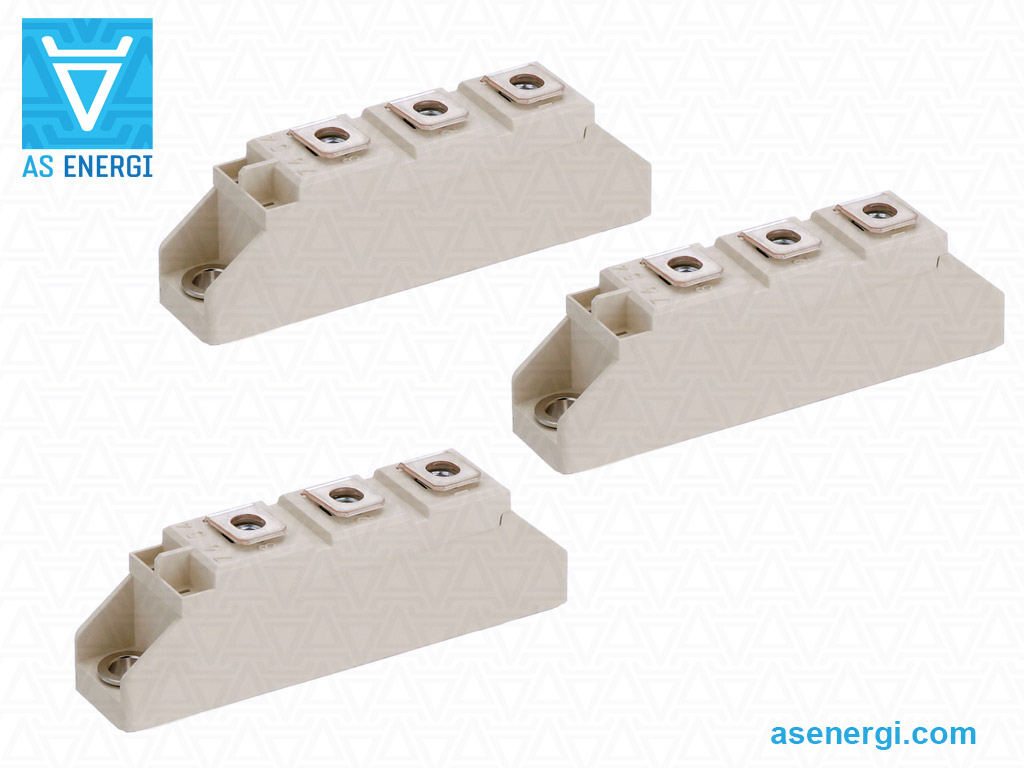

Los módulos SKKD Semikron son rectificadores no controlables para convertidores AC/DC en diseño monolítico con una topología dual de semiconductores (dos interruptores): tipo diodo-diodo. Se utilizan en circuitos de corriente continua y alterna con cargas de hasta 701A y tensiones de pulso inverso de hasta 2200V.
Módulos de Diodo AMKD AS ENERGITM son un reemplazo, dispositivo equivalente y alternativo para los módulos SKKD Semikron.
Los módulos de diodo están alojados en un SEMIPACK, una carcasa estándar de la industria que facilita la integración del dispositivo en equipos existentes.
La familia SEMIPACK tiene tres construcciones internas diferentes:
construcción soldada (SEMIPACK 1): el contacto se establece mediante capas de soldadura;
construcción unida (SEMIPACK 0, 2, 3): la conexión entre el electrodo superior de los chips y las DBCs se realiza mediante cables de unión;
construcción de contacto por presión (SEMIPACK 3, 4, 5, 6): el contacto se establece por presión, ensamblaje sin soldadura.
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo).
Los módulos rectificadores de diodo SKKD se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, convertidores, controladores, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores/diodos de 2 años desde la fecha de compra. Al suministrar módulos de tiristores/diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de módulos rectificadores de potencia, diodos, tiristores, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

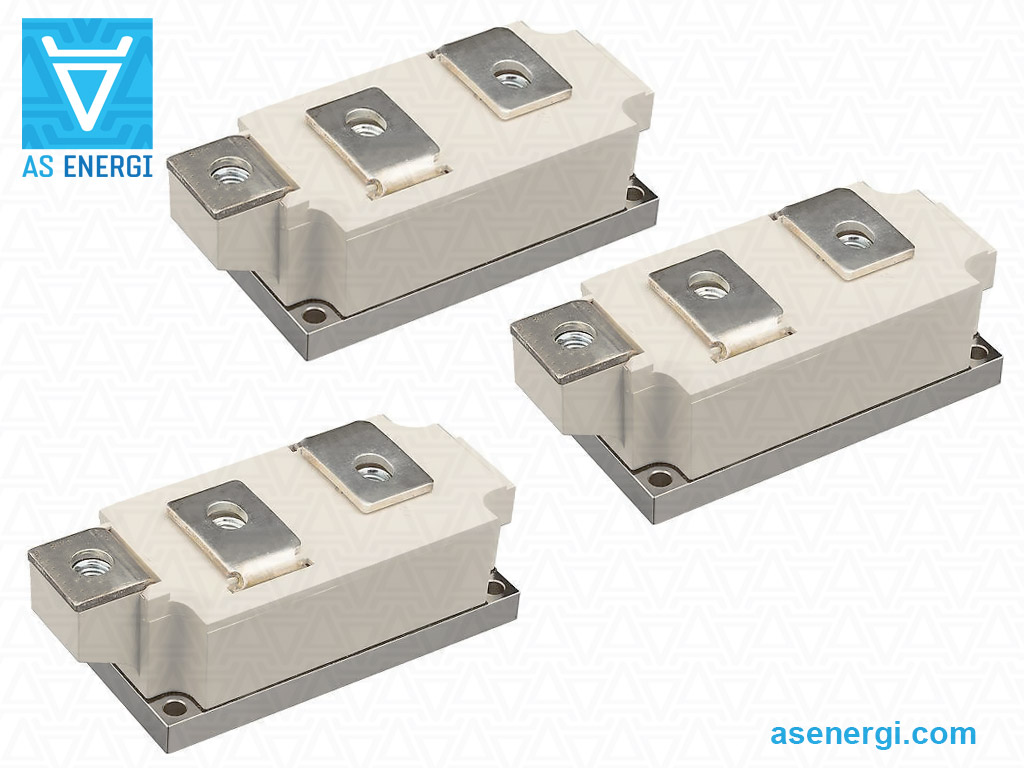

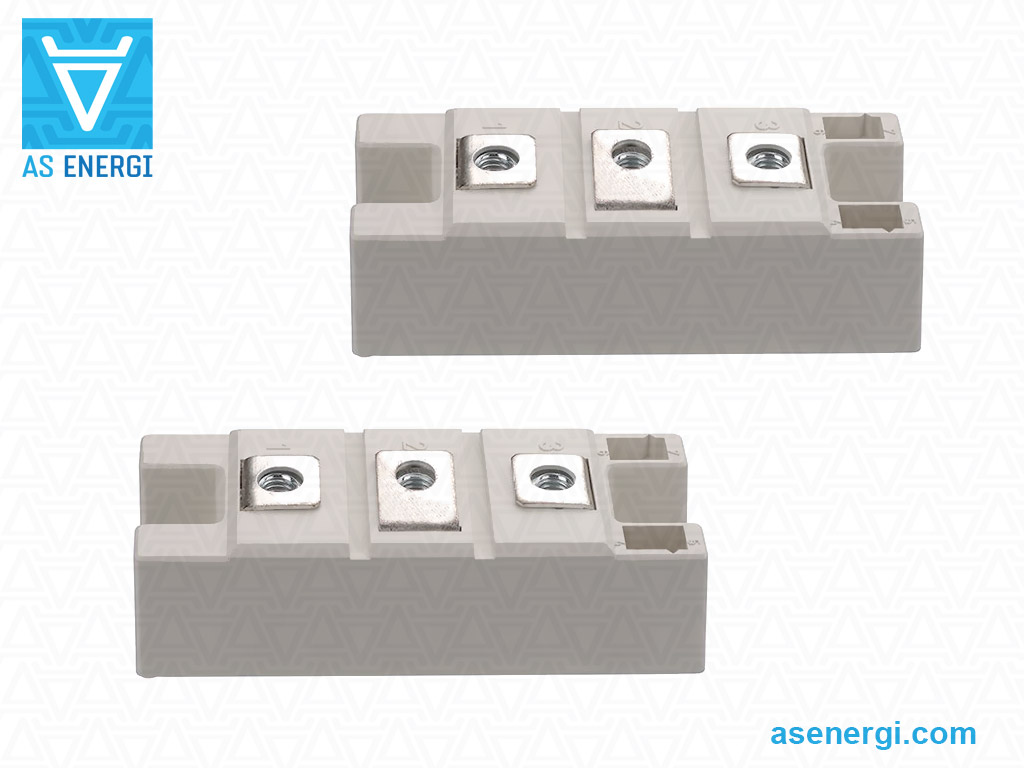

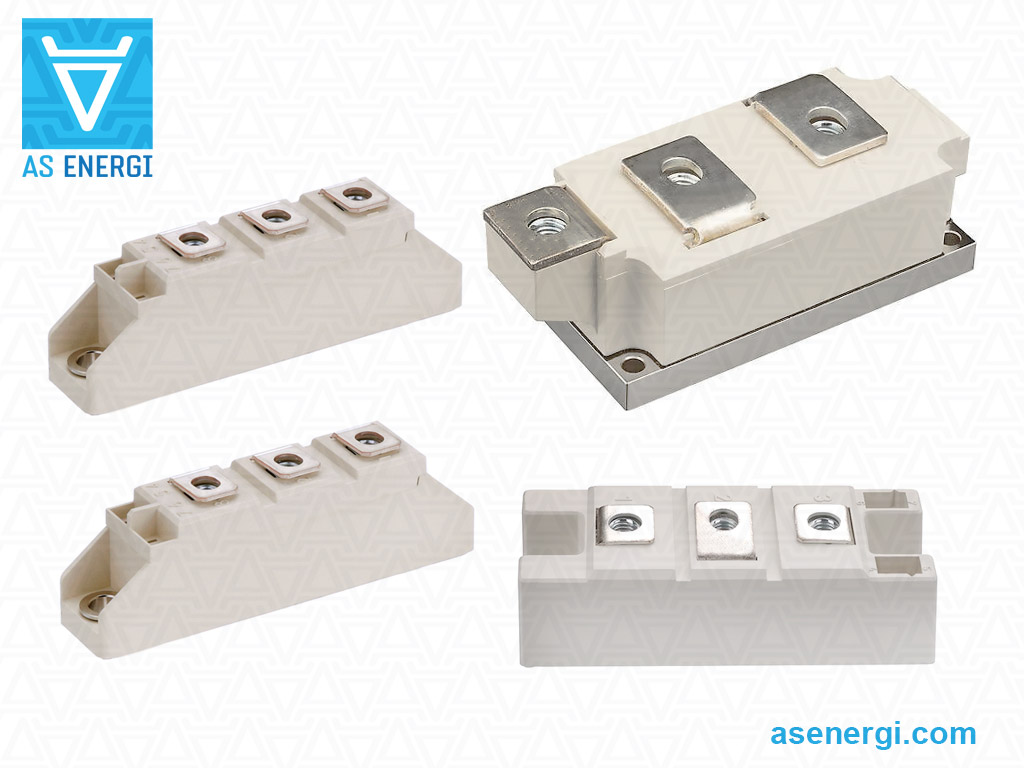

Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Carcasas de módulos de diodos rectificadores SKKD

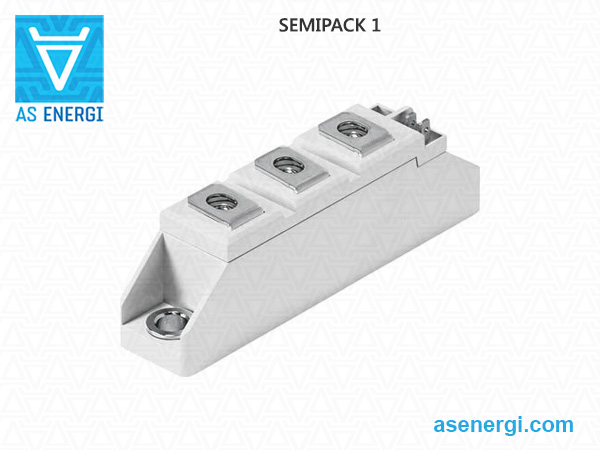

SEMIPACK 1 |

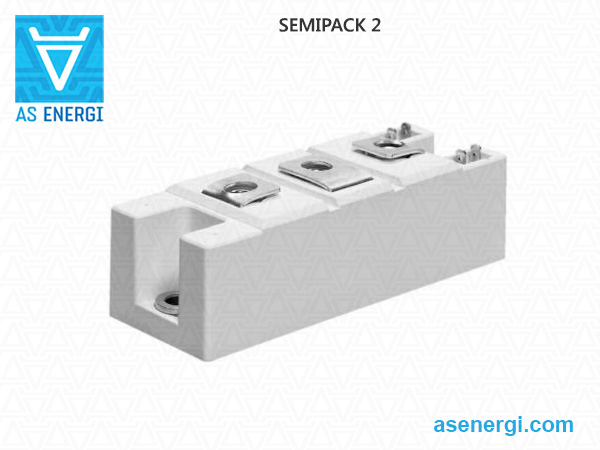

SEMIPACK 2 |

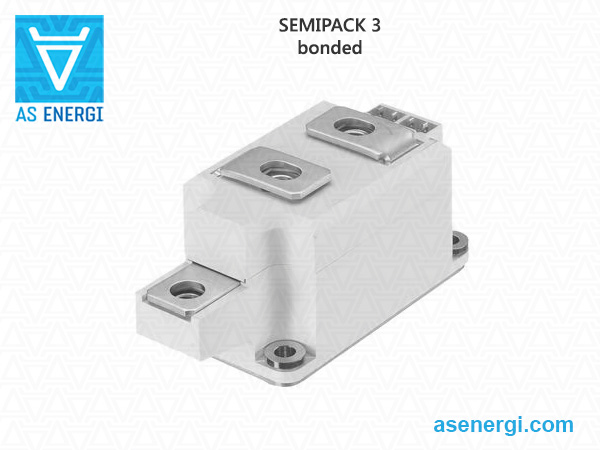

SEMIPACK 3 pegado |

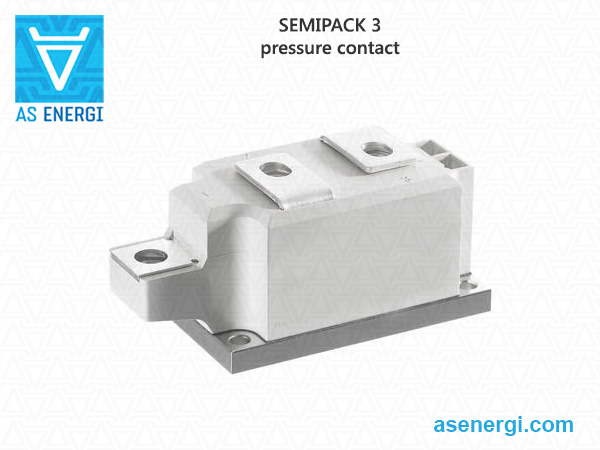

SEMIPACK 3 contacto de presión |

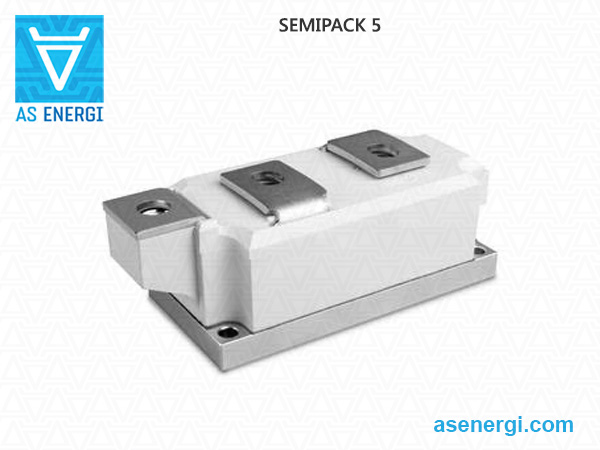

SEMIPACK 5 |
Especificaciones generales de los módulos de diodos rectificadores SKKD
| Serie | Tipo | IFAV (Tcase) |
VRRM | IFSM | I2t | V(TO) | rT | Tvj max | Rth(j-c) (por chip) |
W | Paquete, Dimensiones L×B×H |
Ficha técnica | |
| A | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | mm | ||||
| SEMIPACK 1 | |||||||||||||
| SKKD 26 | SKKD 26/12 | 31 (85ºC) 26 (93ºC) |
1200-1600 | 480 | 1.15 | 0.85 | 6.0 | 125 | 1.00 | 95 | SEMIPACK 1 93x20x30 |
 |
|
| SKKD 26/14 | |||||||||||||
| SKKD 26/16 | |||||||||||||
| SKKD 46 | SKKD 46/08 | 47 (85ºC) 45 (86ºC) |
800-1800 | 600 | 1.80 | 0.85 | 5.0 | 125 | 0.06 | 95 | SEMIPACK 1 93x20x30 |
|
|
| SKKD 46/12 | |||||||||||||
| SKKD 46/14 | |||||||||||||
| SKKD 46/16 | |||||||||||||
| SKKD 46/18 | |||||||||||||
| SKKD 81 | SKKD 81/08 | 82 (85ºC) 80 (87ºC) |
800-1800 | 1750 | 15 | 0.85 | 1.8 | 125 | 0.40 | 95 | SEMIPACK 1 93x20x30 |
|
|
| SKKD 81/12 | |||||||||||||
| SKKD 81/14 | |||||||||||||
| SKKD 81/16 | |||||||||||||
| SKKD 81/18 | |||||||||||||
| SKKD 81 H4 | SKKD 81/20 H4 | 82 (85ºC) 80 (87ºC) |
2000-2200 | 1750 | 15 | 0.85 | 1.8 | 125 | 0.40 | 95 | SEMIPACK 1 93x20x30 |
|
|
| SKKD 81/22 H4 | |||||||||||||
| SKKD 100 | SKKD 100/04 | 100 (85ºC) 67 (100ºC) |
400-1800 | 2000 | 20 | 0.85 | 1.3 | 125 | 0.35 | 95 | SEMIPACK 1 93x20x30 |
|
|
| SKKD 100/06 | |||||||||||||
| SKKD 100/08 | |||||||||||||
| SKKD 100/12 | |||||||||||||
| SKKD 100/14 | |||||||||||||
| SKKD 100/16 | |||||||||||||
| SKKD 100/18 | |||||||||||||
| SKKD 101 | SKKD 101/16 | 134 (85ºC) 101 (100ºC) |
1600 | 2000 | 20 | 0.87 | 2.45 | 130 | 0.19 | 75 | SEMIPACK 1 93x20x30 |
|
|
| SEMIPACK 2 | |||||||||||||
| SKKD 152 H1 | SKKD 152/16 H1 | 171 (85ºC) 132 (100ºC) |
1600 | 4500 | 101 | 0.82 | 1.35 | 135 | 0.20 | 165 | SEMIPACK 2 94x34x30 |
|
|
| SKKD 162 | SKKD 162/08 | 195 (85ºC) 160 (95ºC) |
800-2200 | 5000 | 125 | 0.85 | 1.20 | 125 | 0.18 | 165 | SEMIPACK 2 94x34x30 |
|
|
| SKKD 162/12 | |||||||||||||
| SKKD 162/14 | |||||||||||||
| SKKD 162/16 | |||||||||||||
| SKKD 162/18 | |||||||||||||
| SKKD 162/20 H4 | |||||||||||||
| SKKD 162/22 H4 | |||||||||||||
| SKKD 212 | SKKD 212/12 | 212 (85ºC) 165 (100ºC) |
1200-1800 | 5500 | 151 | 0.75 | 1.05 | 135 | 0.18 | 165 | SEMIPACK 2 94x34x30 |
|
|
| SKKD 212/14 | |||||||||||||
| SKKD 212/16 | |||||||||||||
| SKKD 212/18 | |||||||||||||
| SKKD 250 | SKKD 250/16 | 255 (85ºC) 199 (100ºC) |
1600-1800 | 6000 | 180 | 0.77 | 1.00 | 135 | 0.13 | 165 | SEMIPACK 2 94x34x30 |
|
|
| SKKD 250/18 | |
||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKD 260 | SKKD 260/08 | 260 (85ºC) 185 (100ºC) |
800-2200 | 10000 | 500 | 0.90 | 0.37 | 130 | 0.14 | 600 | SEMIPACK 3 115x50x52 |
|
|
| SKKD 260/12 | |||||||||||||
| SKKD 260/14 | |||||||||||||
| SKKD 260/16 | |||||||||||||
| SKKD 260/18 | |||||||||||||
| SKKD 260/20 H4 | |||||||||||||
| SKKD 260/22 H4 | |||||||||||||
| SKKD 353 | SKKD 353/12 | 350 (85ºC) 260 (100ºC) |
1200-1800 | 9500 | 451 | 0.84 | 0.75 | 130 | 0.09 | 600 | SEMIPACK 3 115x50x52 |
|
|
| SKKD 353/14 | |||||||||||||
| SKKD 353/16 | |||||||||||||
| SKKD 353/18 | |||||||||||||
| SKKD 380 | SKKD 380/08 | 380 (100ºC) | 800-2200 | 10000 | 500 | 0.80 | 0.35 | 150 | 0.11 | 600 | SEMIPACK 3 115x50x52 |
|
|
| SKKD 380/12 | |||||||||||||
| SKKD 380/14 | |||||||||||||
| SKKD 380/16 | |||||||||||||
| SKKD 380/18 | |||||||||||||
| SKKD 380/20 H4 | |||||||||||||
| SKKD 380/22 H4 | |||||||||||||
| SEMIPACK 5 | |||||||||||||
| SKKD 700 | SKKD 700/08 | 700 (100ºC) | 800-2200 | 22000 | 2420 | 0.75 | 0.20 | 150 | 0.065 | 1420 | SEMIPACK 5 150x60x52 |
|
|
| SKKD 700/12 | |||||||||||||
| SKKD 700/14 | |||||||||||||
| SKKD 700/16 | |||||||||||||
| SKKD 700/18 | |||||||||||||
| SKKD 700/20 H4 | |||||||||||||
| SKKD 700/22 H4 | |||||||||||||
| SKKD 701 | SKKD 701/12 | 701 (100ºC) 820 (85ºC) |
1200-2200 | 22500 | 2530 | 0.70 | 0.28 | 160 | 0.072 | 1400 | SEMIPACK 5 150x60x52 |
|
|
| SKKD 701/16 | |||||||||||||
| SKKD 701/18 | |||||||||||||
| SKKD 701/22 H4 | |||||||||||||
Guía de numeración de piezas para módulos de doble diodo SKKD:
| SK | KD | 380 | – | 22 | H4 |
| SK | – | SEMIKRON componente. |
| KD | – | Topología de conexión interna: Diodo-Diodo. |
| 380 | – | Corriente nominal (ITAV), A. |
| 22 | – | Clase de tensión (VRRM/100). |
| H4 | – | Opción, cuando sea aplicable, por ejemplo, H4 representa Visol = 4800 V. H1 representa Visol = 3600 V. |
Recomendaciones para el montaje de módulos de potencia
Especificaciones del disipador de calor y preparación de la superficie
Para asegurar un buen contacto térmico y obtener los valores de resistencia de contacto térmico especificados en la Ficha de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador de calor debe ser ≤ 50μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– No debe haber escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de pasta térmica
Se recomienda utilizar impresión por plantilla para aplicar el material de interfaz térmica. Se recomienda un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para la producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor optimizado de la pasta térmica.
Par de apriete en el disipador de calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad o tornillos combinados. Se debe observar el valor de par especificado en la hoja de datos.
Se recomienda aplicar un par de preajuste y volver a apretar hasta alcanzar el valor de par indicado. Durante el proceso de atornillado, la velocidad debe ser limitada, y se recomienda una limitación suave del par para evitar picos de torque que puedan ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
