Pavlo GorkunTiristores de control de fase Semikron Sustitución
Los tiristores de control de fase de potencia, también conocidos como Thyristor SCR (Rectificador Controlado de Silicio), versión de perno y disco, son tiristores de propósito general que regulan y convierten corrientes de DC y AC hasta 1200A en circuitos con voltajes hasta 1800V (dependiendo del tipo de tiristor).
Los tiristores ATS, ATD AS ENERGITM son un reemplazo, análogo, alternativo para los tiristores discretos Semikron Danfoss.
"Dispositivos de enfriamiento por aire O para dispositivos de disco", "Enfriador por aire serie SF", "Enfriador por agua serie SS" para la refrigeración de tiristores también están disponibles para pedido.
Guía de numeración de piezas para tiristores de control de fase
Video: Reseñas de tiristores de disco de alta potencia Los tiristores discretos de Semikron Danfoss están disponibles en tipos de perno con rosca para aplicaciones que requieren robustez y fácil montaje, junto con tipos de cápsula (disco) para aplicaciones de alta potencia. El portafolio también incluye tipos de control de fase con clasificaciones de corriente de hasta 1200A, con voltajes de bloqueo de hasta 1800V, cubriendo todas las aplicaciones principales.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 15000 A, alta resistencia al ciclo térmico y eléctrico, enfriamiento por aire natural o forzado.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los tiristores de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase Semikron y recambios
| Serie | Tipo | IT(AV)M | VRRM VDRM | ITSM IFSM |
I2t | VT(TO) | rT | Rth(j-c) | W | Paquete, Dimensiones |
Sustitución AS ENERGITM |
Ficha técnica |
| A | V | A | A2·s | V | mΩ | K/W | g | mm | ||||
| Tiristores Tipo espárrago | ||||||||||||

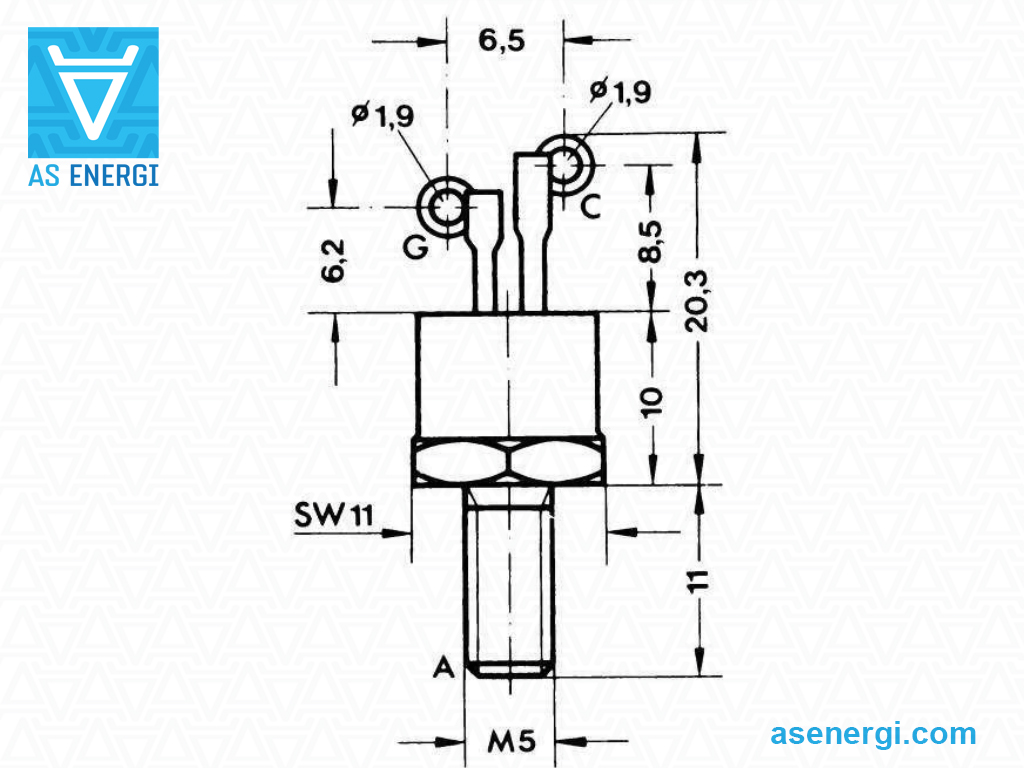

| SKT 10 | SKT 10/06D | 10 | 600-1200 | 210 | 220 | 1.0 | 18.0 | 1.2 | 7 | B1 20SW11M5 |
ATS10-06D |  |
| SKT 10/08D | ATS10-08D | |||||||||||
| SKT 10/12E | ATS10-12E | |||||||||||
| SKT 16 | SKT 16/04D | 16 | 400-1800 | 330 | 550 | 1.0 | 20.0 | 0.8 | 13 | B2 30SW14M6 |
ATS16-04D | |
| SKT 16/06D | ATS16-06D | |||||||||||
| SKT 16/08D | ATS16-08D | |||||||||||
| SKT 16/12E | ATS16-12E | |||||||||||
| SKT 16/14E | ATS16-14E | |||||||||||
| SKT 16/16E | ATS16-16E | |||||||||||
| SKT 16/18E | ATS16-18E | |||||||||||
| SKT 24 | SKT 24/04D | 24 | 400-1800 | 380 | 720 | 1.0 | 10.0 | 0.8 | 13 | B2 30SW14M6 |
ATS24-04D | |
| SKT 24/08D | ATS24-08D | |||||||||||
| SKT 24/12E | ATS24-12E | |||||||||||
| SKT 24/14E | ATS24-14E | |||||||||||
| SKT 24/16E | ATS24-16E | |||||||||||
| SKT 24/18E | ATS24-18E | |||||||||||

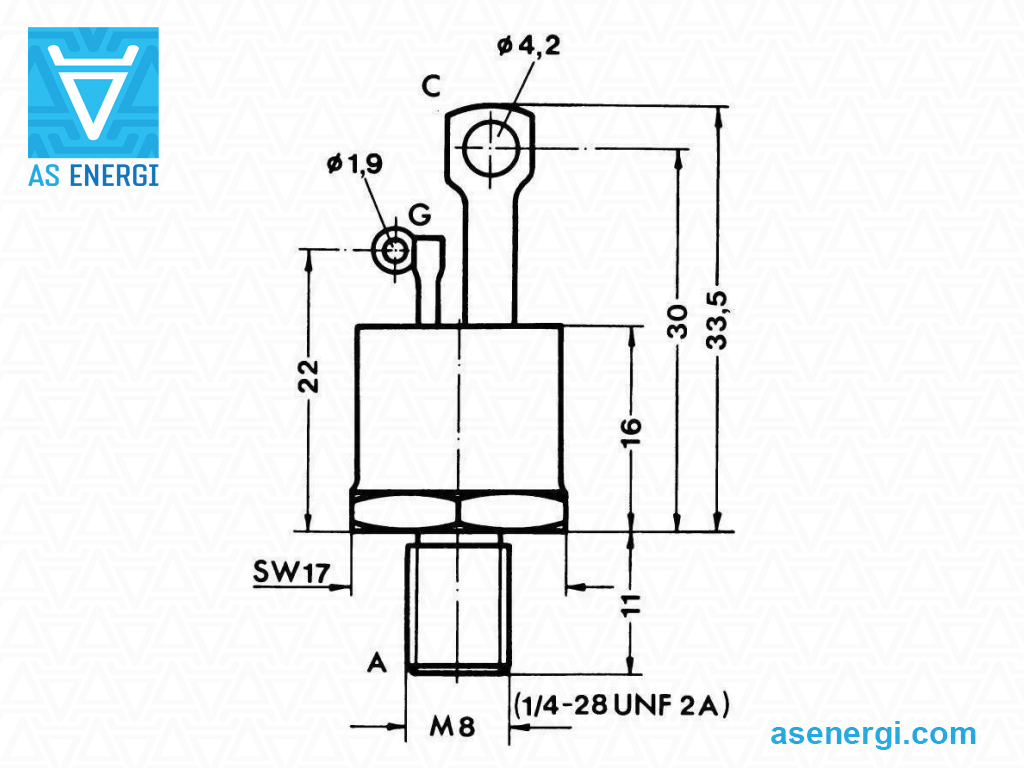

| SKT 40 | SKT 40/04D | 40 | 400-1800 | 600 | 1800 | 1.0 | 9.0 | 0.6 | 22 | B3 33SW17M8 |
ATS40-04D | |
| SKT 40/06D | ATS40-06D | |||||||||||
| SKT 40/08D | ATS40-08D | |||||||||||
| SKT 40/12E | ATS40-12E | |||||||||||
| SKT 40/14E | ATS40-14E | |||||||||||
| SKT 40/16E | ATS40-16E | |||||||||||
| SKT 40/18E | ATS40-18E | |||||||||||
| SKT 50 | SKT 50/06D | 50 | 600-1800 | 900 | 4000 | 1.1 | 5.0 | 0.57 | 22 | B3 33SW17M8 |
ATS50-06D | |
| SKT 50/08D | ATS50-08D | |||||||||||
| SKT 50/12E | ATS50-12E | |||||||||||
| SKT 50/14E | ATS50-14E | |||||||||||
| SKT 50/16E | ATS50-16E | |||||||||||
| SKT 50/18E | ATS50-18E | |||||||||||
| Tiristores de espárrago con cable flexible | ||||||||||||

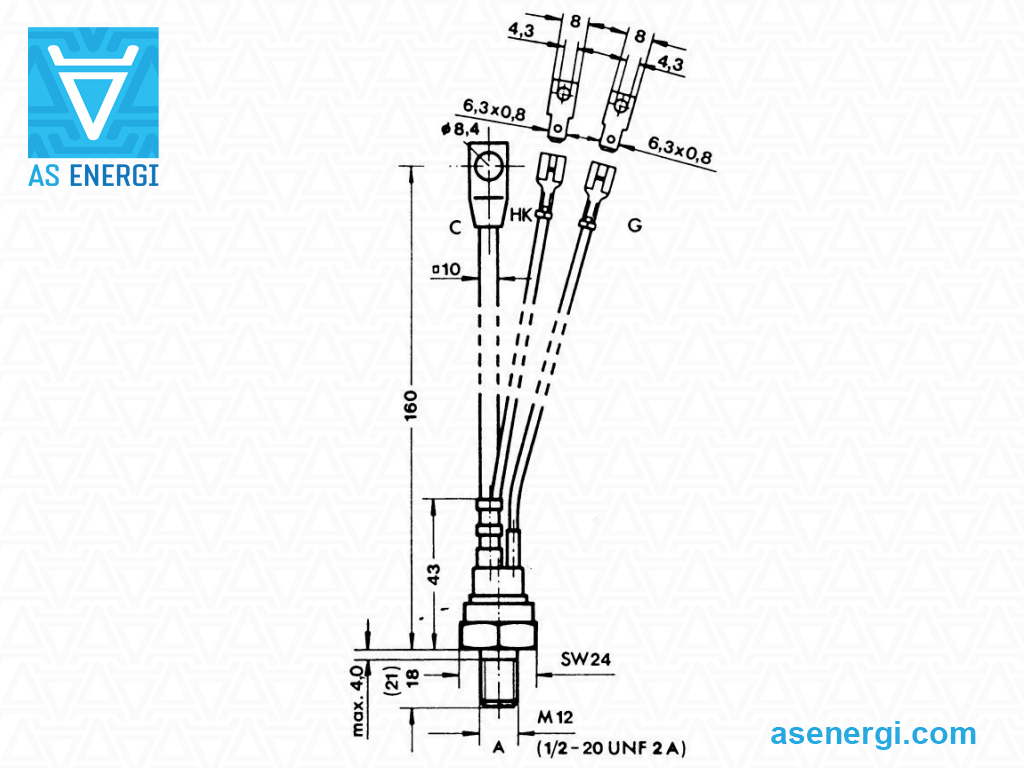

| SKT 55 | SKT 55/04D | 55 | 400-1800 | 1100 | 6000 | 0.9 | 4.0 | 0.4 | 100 | B5 160SW24M12 |
ATS55-04D | |
| SKT 55/06D | ATS55-06D | |||||||||||
| SKT 55/08D | ATS55-08D | |||||||||||
| SKT 55/12E | ATS55-12E | |||||||||||
| SKT 55/14E | ATS55-14E | |||||||||||
| SKT 55/16E | ATS55-16E | |||||||||||
| SKT 55/18E | ATS55-18E | |||||||||||

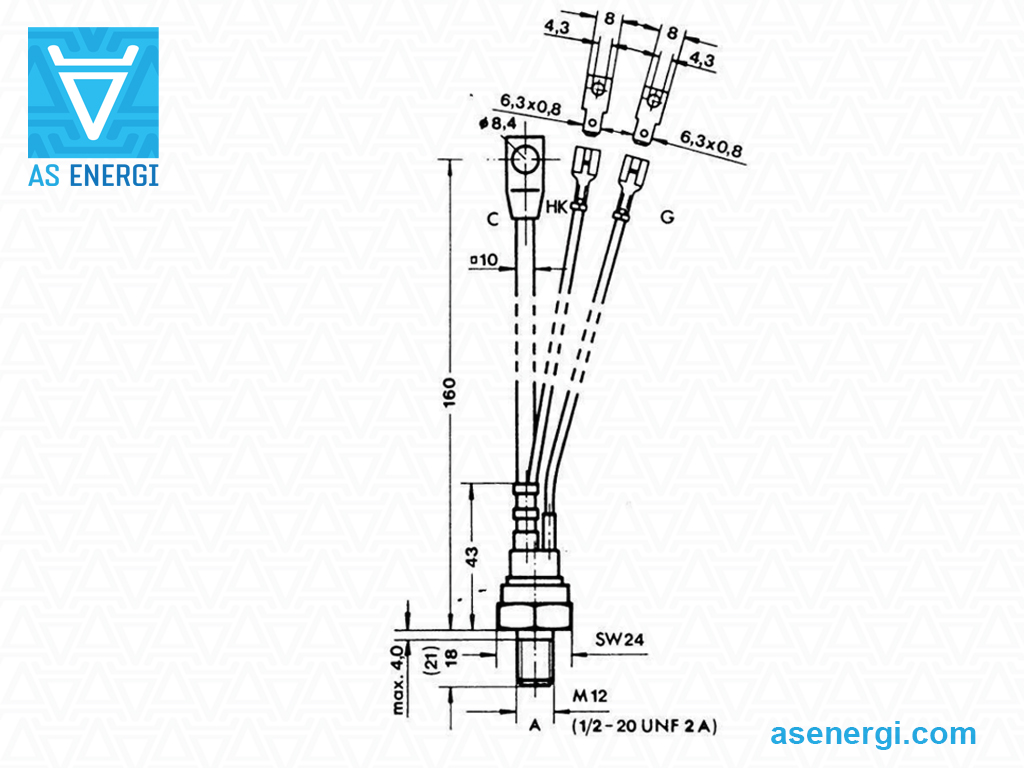

| SKT 80 | SKT 80/06D | 80 | 600-1800 | 1500 | 11000 | 1.2 | 4.0 | 0.25 | 100 | B5 160SW24M12 |
ATS80-06D | |
| SKT 80/08D | ATS80-08D | |||||||||||
| SKT 80/12E | ATS80-12E | |||||||||||
| SKT 80/14E | ATS80-14E | |||||||||||
| SKT 80/16E | ATS80-16E | |||||||||||
| SKT 80/18E | ATS80-18E | |||||||||||

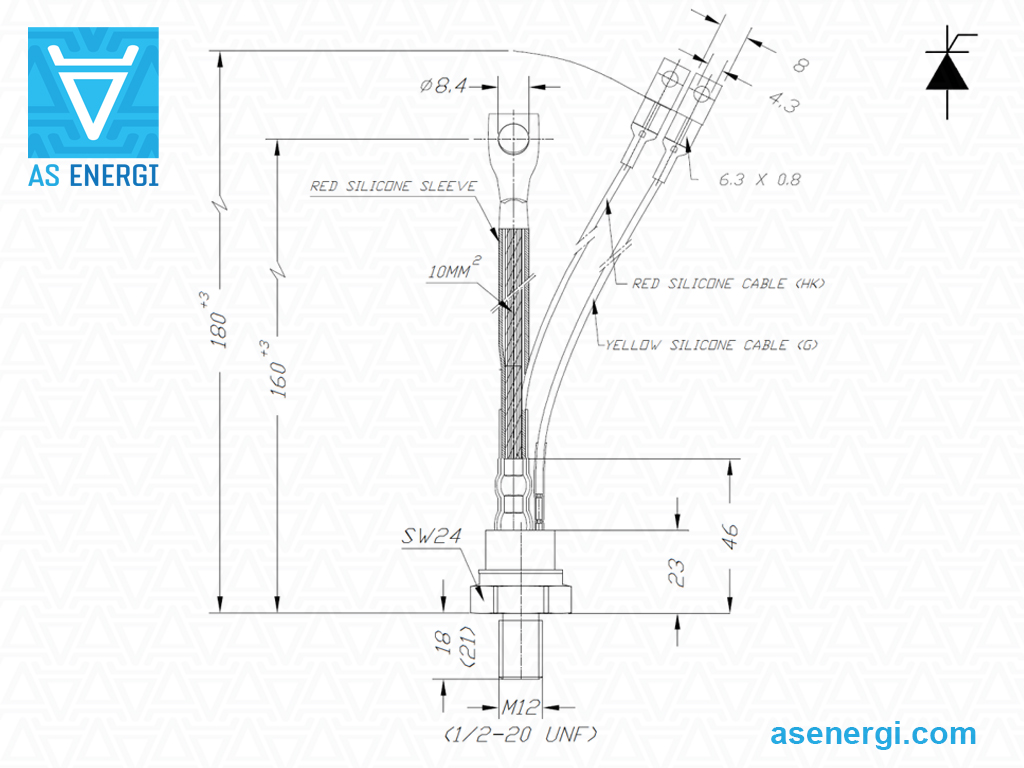

| SKT 100 | SKT 100/04D | 100 | 400-1800 | 1750 | 15300 | 1.0 | 2.4 | 0.25 | 100 | B5 160SW24M12 |
ATS100-04D | |
| SKT 100/08D | ATS100-08D | |||||||||||
| SKT 100/12E | ATS100-12E | |||||||||||
| SKT 100/14E | ATS100-14E | |||||||||||
| SKT 100/16E | ATS100-16E | |||||||||||
| SKT 100/18E | ATS100-18E | |||||||||||
| SKT 130 | SKT 130/04D | 130 | 400-1600 | 3000 | 45000 | 1.2 | 2.2 | 0.16 | 250 | B6 190SW32M16 |
ATS130-04D | |
| SKT 130/06D | ATS130-06D | |||||||||||
| SKT 130/08D | ATS130-08D | |||||||||||
| SKT 130/12E | ATS130-12E | |||||||||||
| SKT 130/14E | ATS130-14E | |||||||||||
| SKT 130/16E | ATS130-16E | |||||||||||
| SKT 160 | SKT 160/04D | 130 | 400-1600 | 3750 | 70000 | 1.0 | 1.5 | 0.16 | 250 | B6 190SW32M16 |
ATS160-04D | |
| SKT 160/06D | ATS160-06D | |||||||||||
| SKT 160/08D | ATS160-08D | |||||||||||
| SKT 160/12E | ATS160-12E | |||||||||||
| SKT 160/14E | ATS160-14E | |||||||||||
| SKT 160/16E | ATS160-16E | |||||||||||

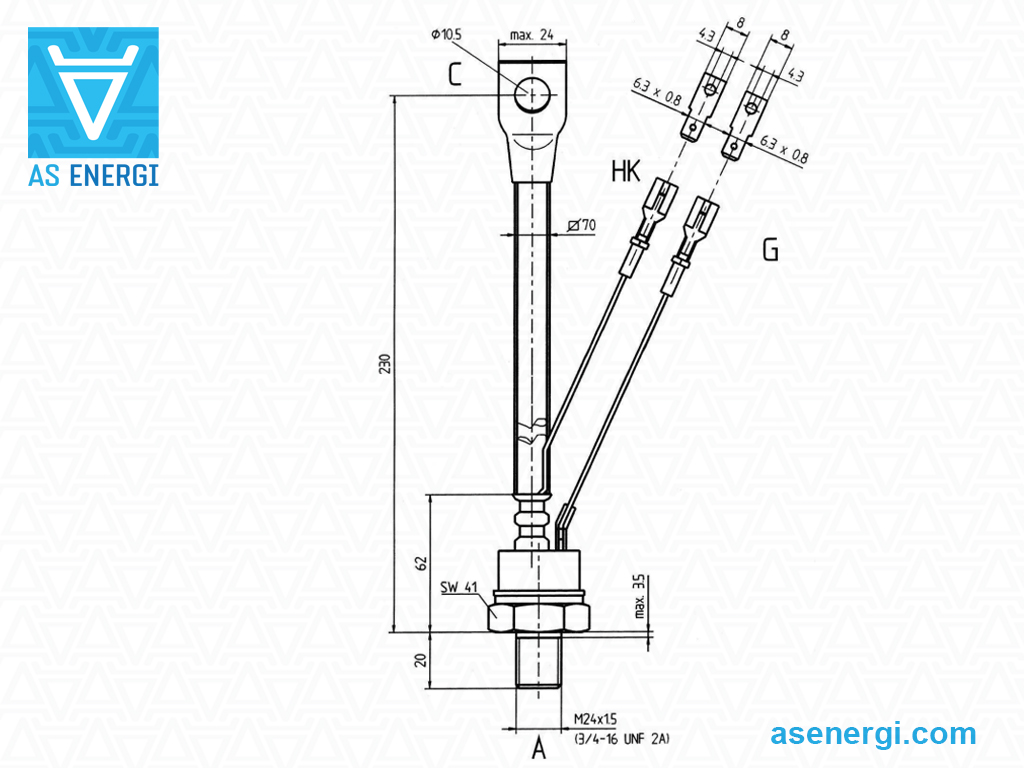

| SKT 250 | SKT 250/04D | 250 | 400-1600 | 6000 | 180000 | 1.0 | 0.7 | 0.11 | 490 | B7 230SW41M24 |
ATS250-04D | |
| SKT 250/08D | ATS250-08D | |||||||||||
| SKT 250/12E | ATS250-12E | |||||||||||
| SKT 250/14E | ATS250-14E | |||||||||||
| SKT 250/16E | ATS250-16E | |||||||||||
| SKT 300 | SKT 300/04D | 300 | 400-1600 | 10000 | 500000 | 0.9 | 0.5 | 0.01 | 490 | B7 230SW41M24 |
ATS300-04D | |
| SKT 300/08D | ATS300-08D | |||||||||||
| SKT 300/12E | ATS300-12E | |||||||||||
| SKT 300/14E | ATS300-14E | |||||||||||
| SKT 300/16E | ATS300-16E | |||||||||||
| Tiristores Tipo Disco | ||||||||||||

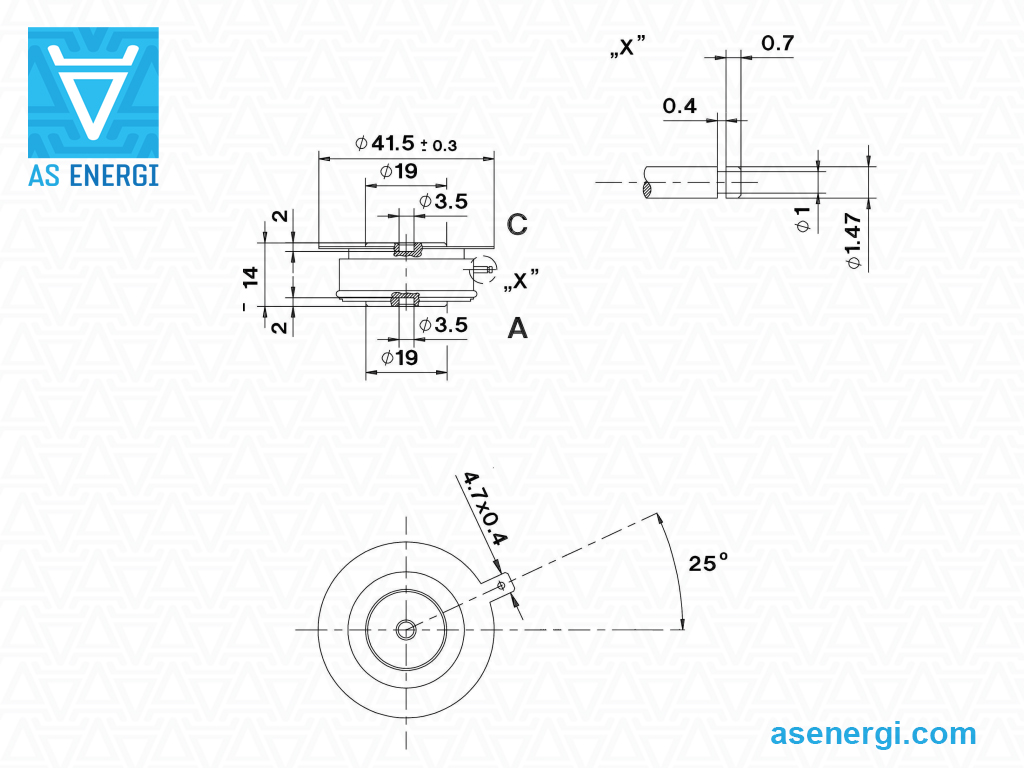

| SKT 340 | SKT 340/12E | 340 | 1200-1800 | 5200 | 135000 | 1.0 | 0.9 | 0.07 | 61 | B8 42x19x14 |
ATD340-12E | |
| SKT 340/16E | ATD340-16E | |||||||||||
| SKT 340/18E | ATD340-18E | |||||||||||

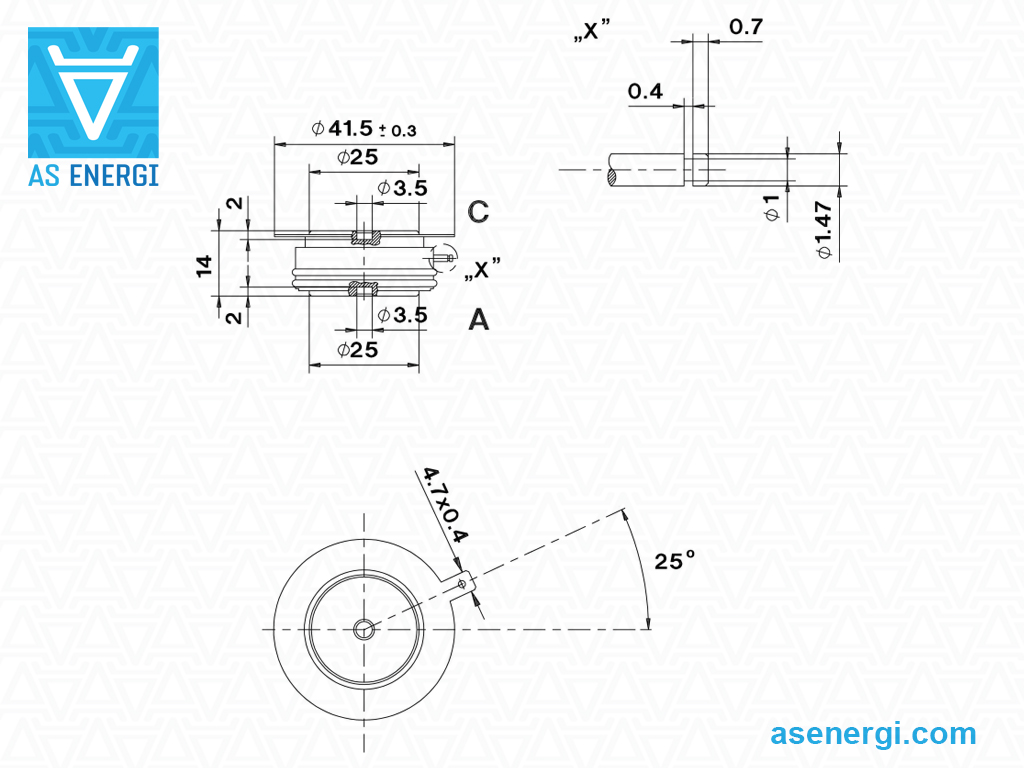

| SKT 551 | SKT 551/12E | 550 | 1200-1800 | 8000 | 320000 | 0.925 | 0.45 | 0.045 | 105 | B11 42x25x14 |
ATD551-12E | |
| SKT 551/16E | ATD551-16E | |||||||||||
| SKT 551/18E | ATD551-18E | |||||||||||

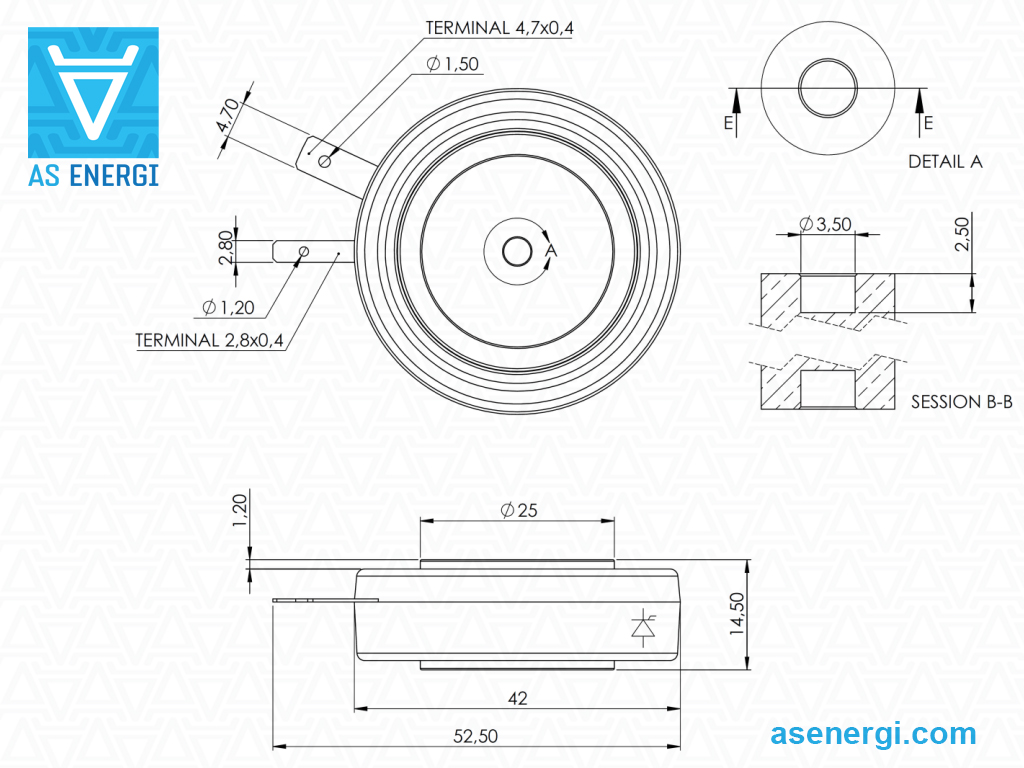

| SKT 553 SG | SKT 553/04DSG | 554 | 400-1800 | 8000 | 320000 | 0.92 | 0.45 | 0.045 | 85 | B11b 42x25x14.5 |
ATD553-04DSG | |
| SKT 553/08DSG | ATD553-08DSG | |||||||||||
| SKT 553/12ESG | ATD553-12ESG | |||||||||||
| SKT 553/14ESG | ATD553-14ESG | |||||||||||
| SKT 553/16ESG | ATD553-16ESG | |||||||||||
| SKT 553/18ESG | ATD553-18ESG | |||||||||||

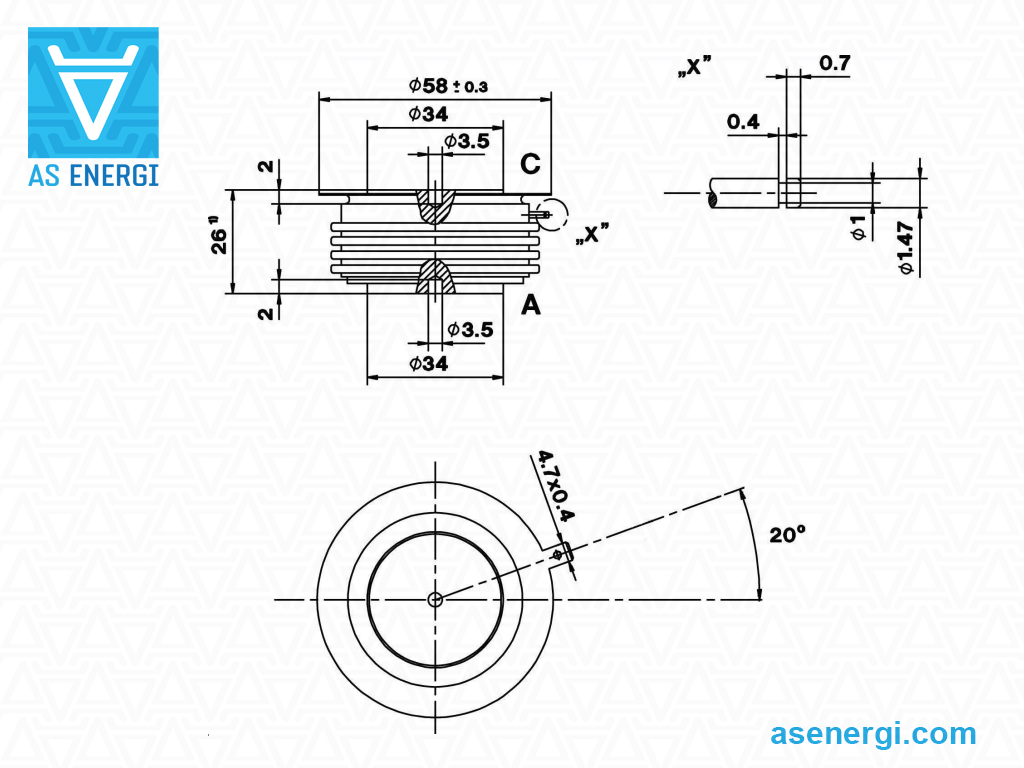

| SKT 760 | SKT 760/12E | 760 | 1200-1800 | 13000 | 845000 | 0.92 | 0.3 | 0.038 | 240 | B10 58x34x26 |
ATD760-12E | |
| SKT 760/16E | ATD760-16E | |||||||||||
| SKT 760/18E | ATD760-18E | |||||||||||

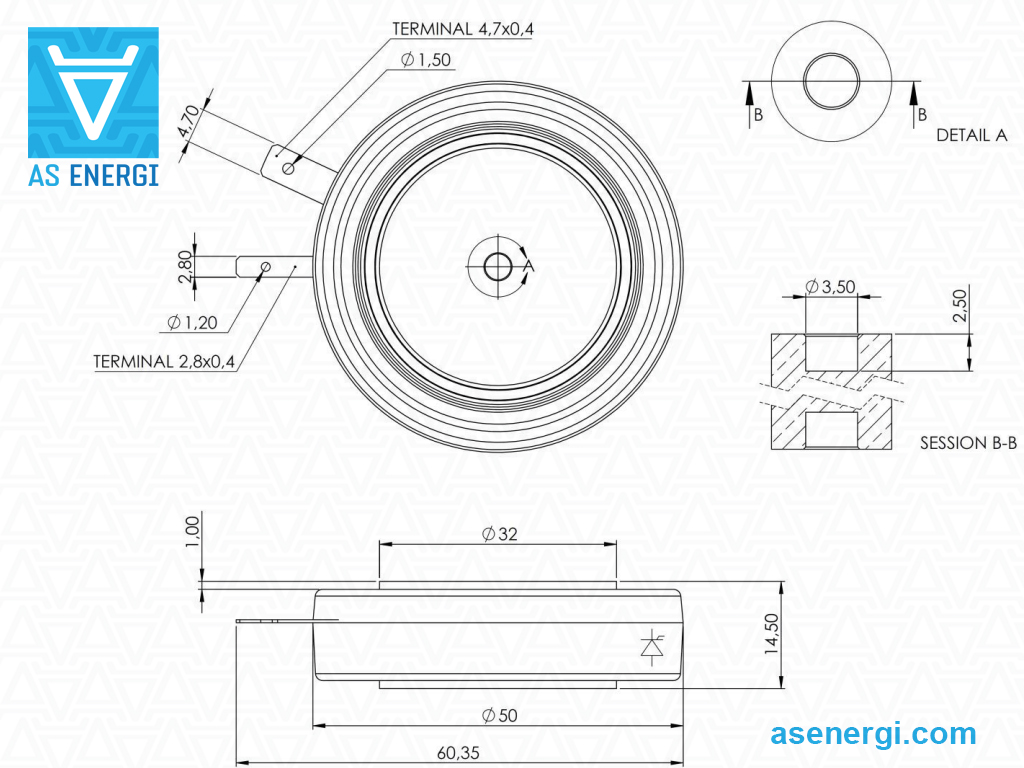

| SKT 813 | SKT 813/04D | 855 | 400-1800 | 13000 | 845000 | 0.92 | 0.30 | 0.029 | 125 | B21 50x32x14.5 |
ATD813-04D | |
| SKT 813/08D | ATD813-08D | |||||||||||
| SKT 813/12E | ATD813-12E | |||||||||||
| SKT 813/16E | ATD813-16E | |||||||||||
| SKT 813/18E | ATD813-18E | |||||||||||

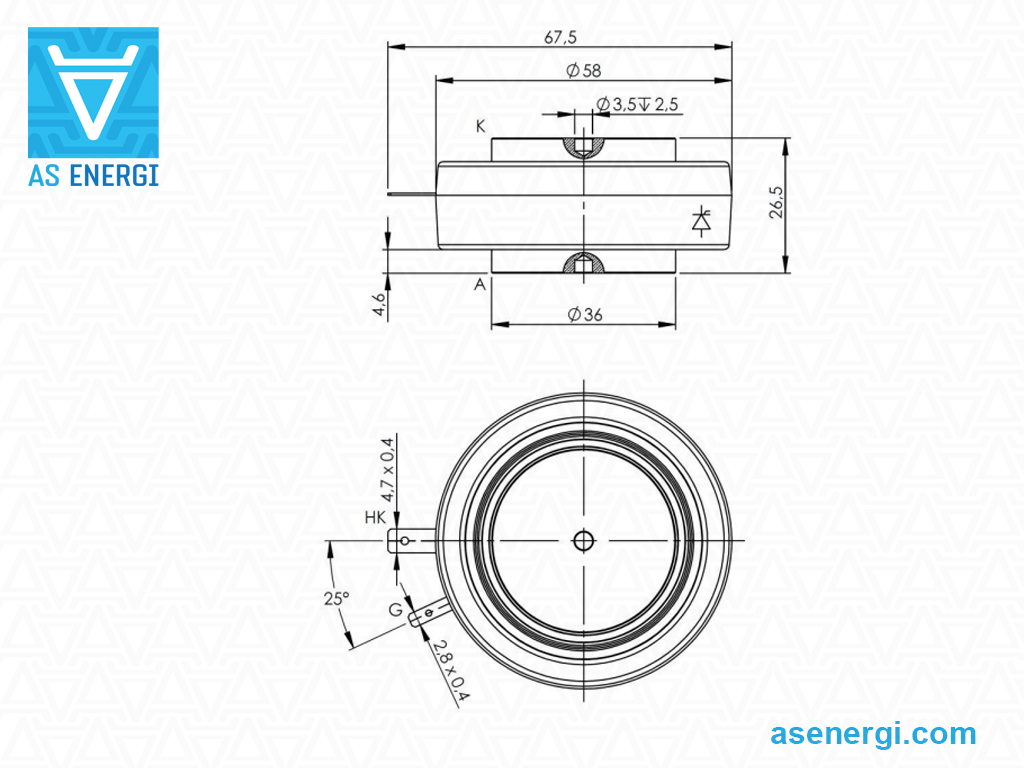

| SKT 883 | SKT 883/04D | 880 | 400-1800 | 15500 | 1200000 | 0.85 | 0.26 | 30.0 | 280 | B23 58x36x26.5 |
ATD883-04D | |
| SKT 883/08D | ATD883-08D | |||||||||||
| SKT 883/12E | ATD883-12E | |||||||||||
| SKT 883/16E | ATD883-16E | |||||||||||
| SKT 883/18E | ATD883-18E | |||||||||||

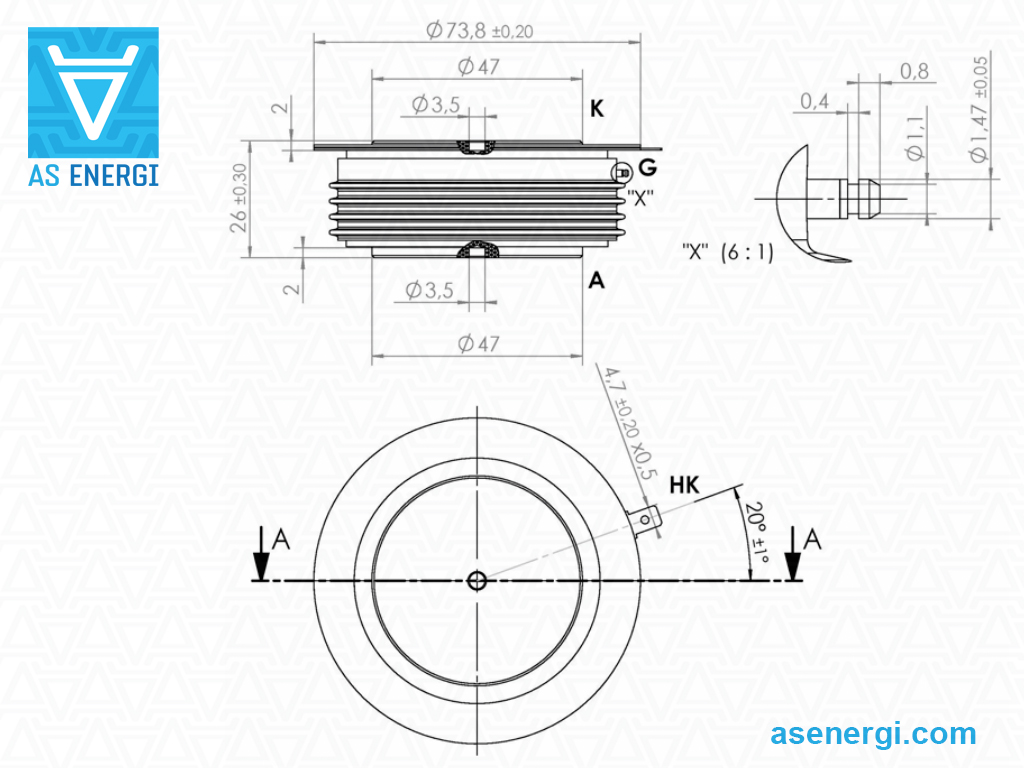

| SKT 1200 | SKT 1200/18E | 1200 | 1200-1800 | 25500 | 3251250 | 0.95 | 0.18 | 0.021 | 480 | B14 74x47x26 |
ATD1200-18E | |
Guía de numeración de piezas para tiristores de control de fase:
| A | TD | 1200 | – | 18 | E |
| A | – |  AS ENERGITM |
| TD | – | Grupo de productos: TD: Disco tiristor TS: Espárrago tiristor . |
| 1200 | – | Corriente media en estado encendido IT(AV), Amp. |
| E | – | dv/dt clase: D: 500 V/µs E: 1000 V/µs |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor por aire y agua para estos dispositivos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al ordenar grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
Para grandes cantidades, ofreceremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

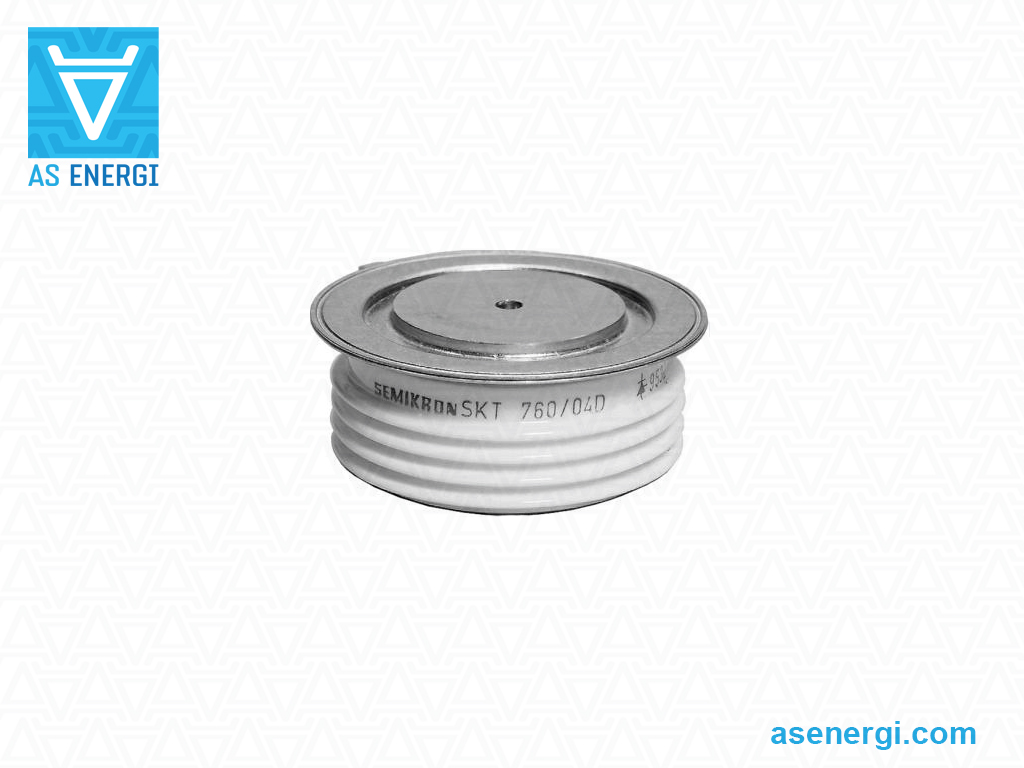

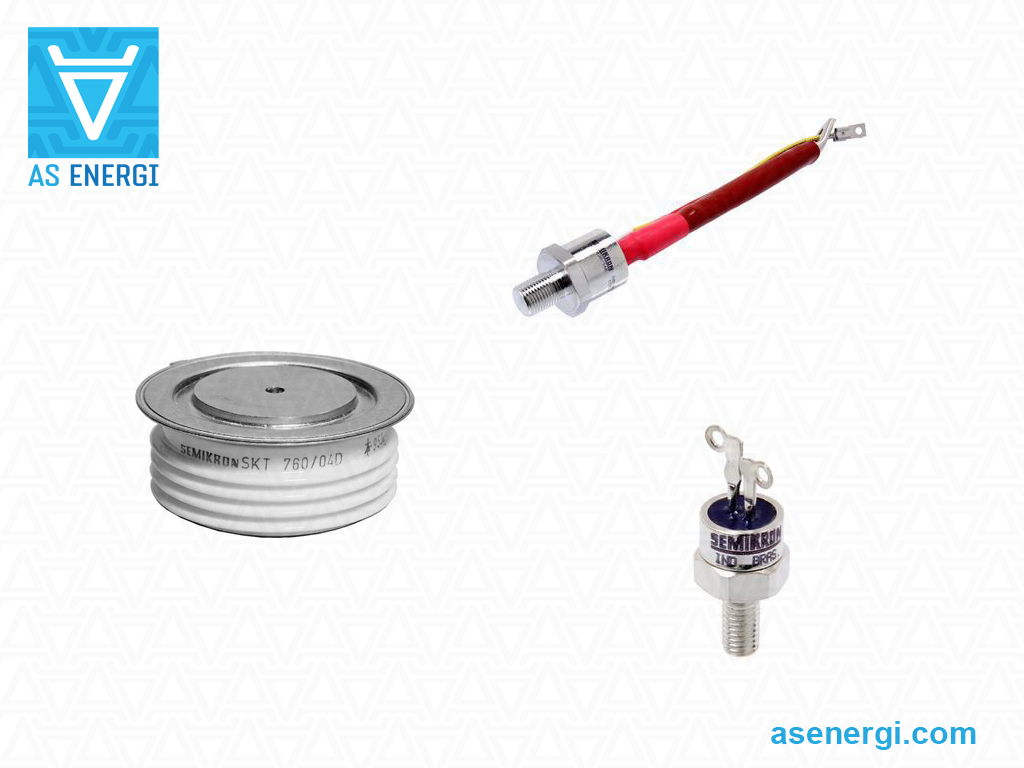

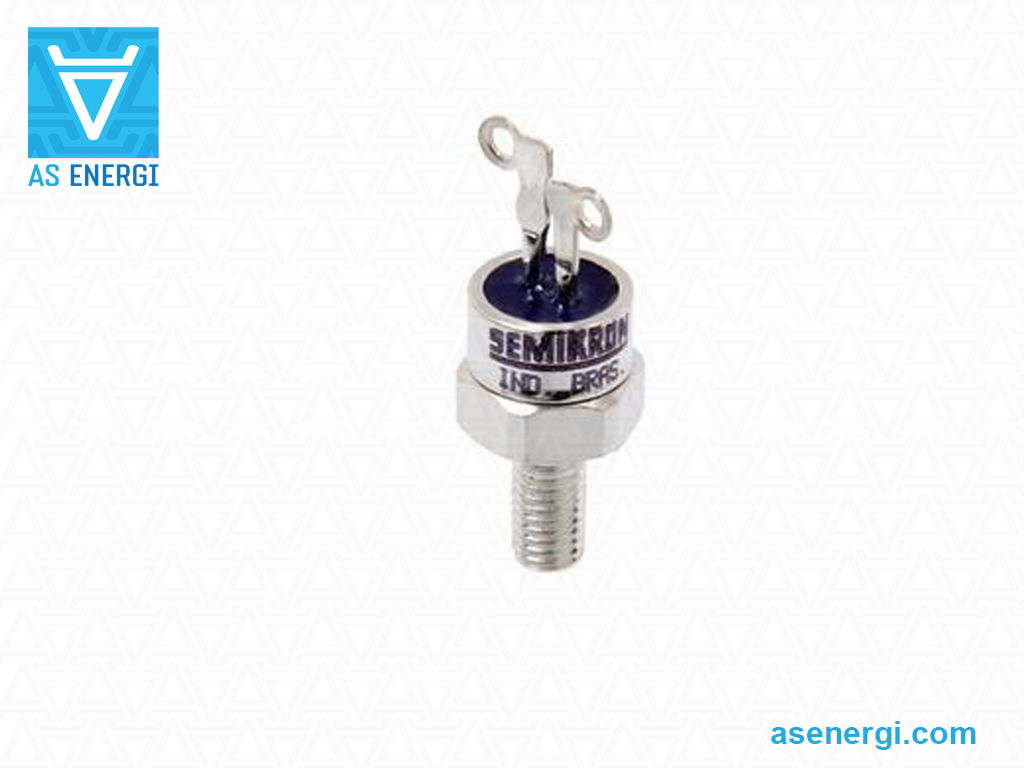

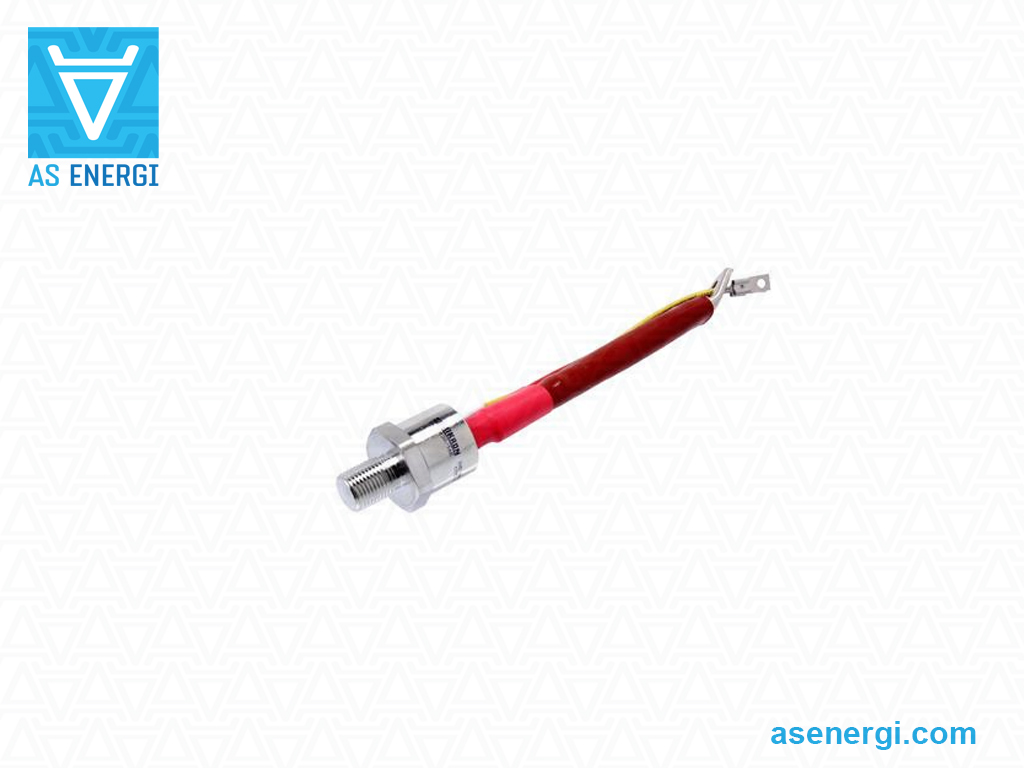

Foto de tiristores discretos:

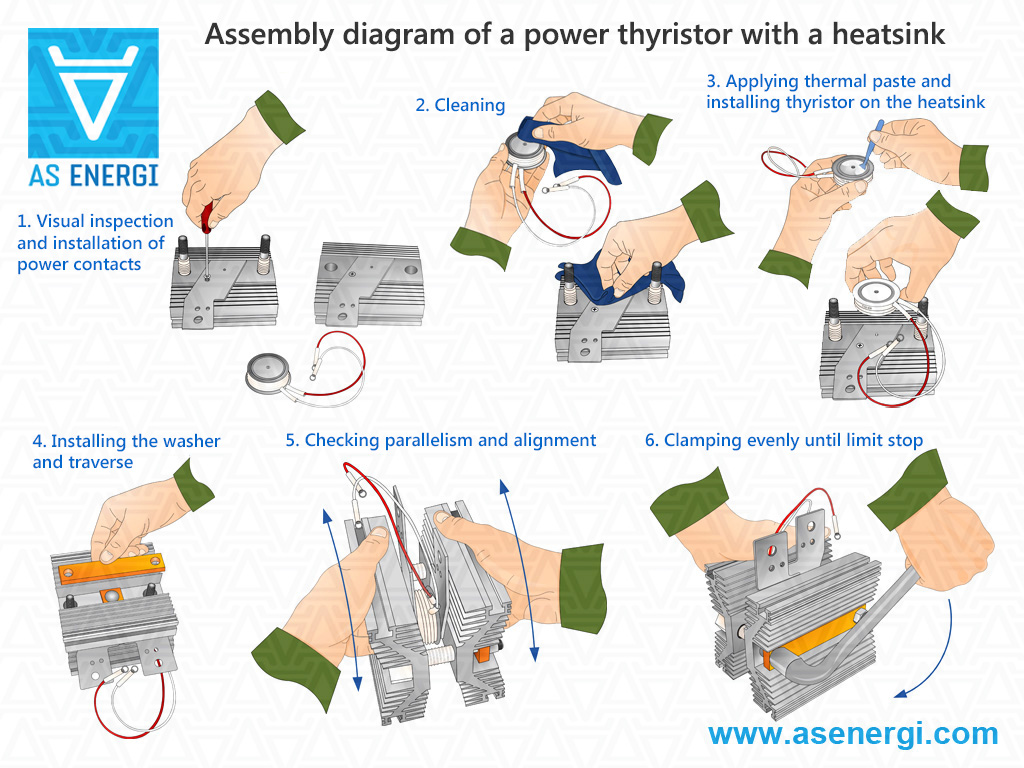

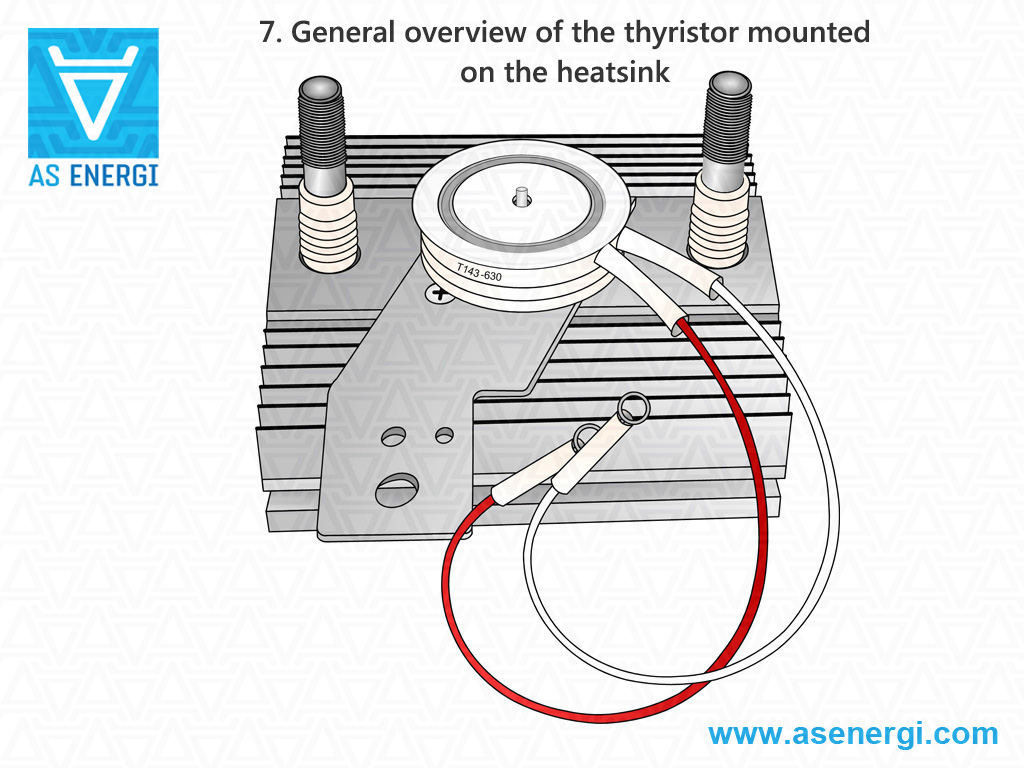

Recomendaciones de instalación para tiristores de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador en todo el rango de temperatura se garantiza mediante un par de apriete adecuado (fuerza de sujeción).

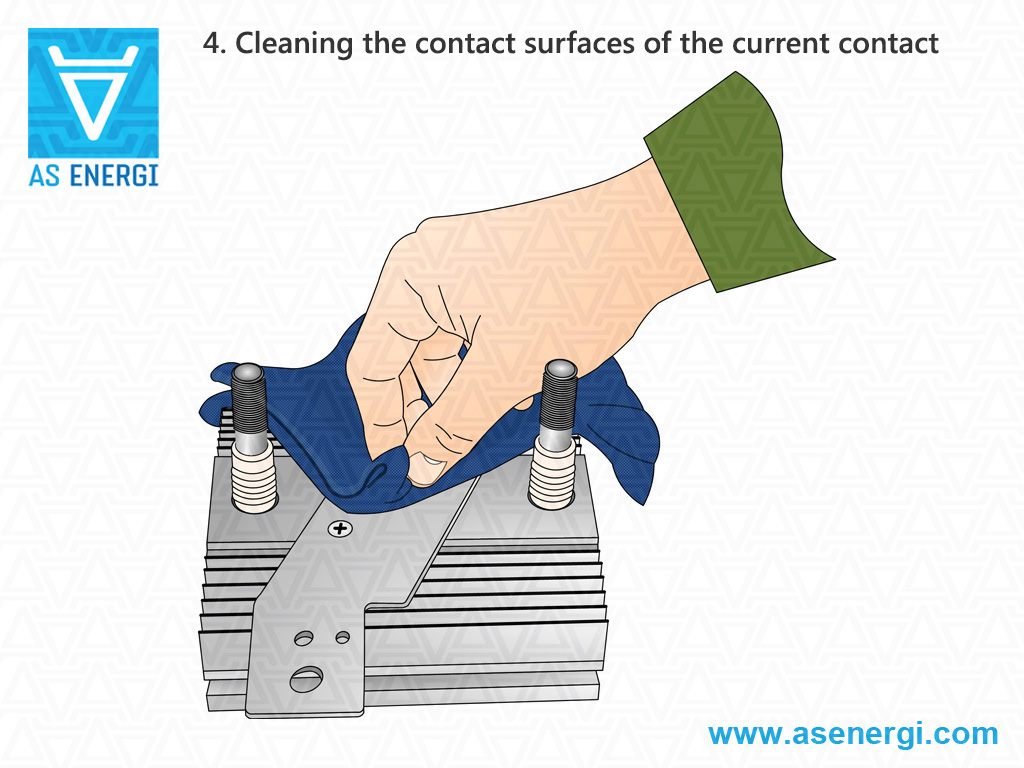

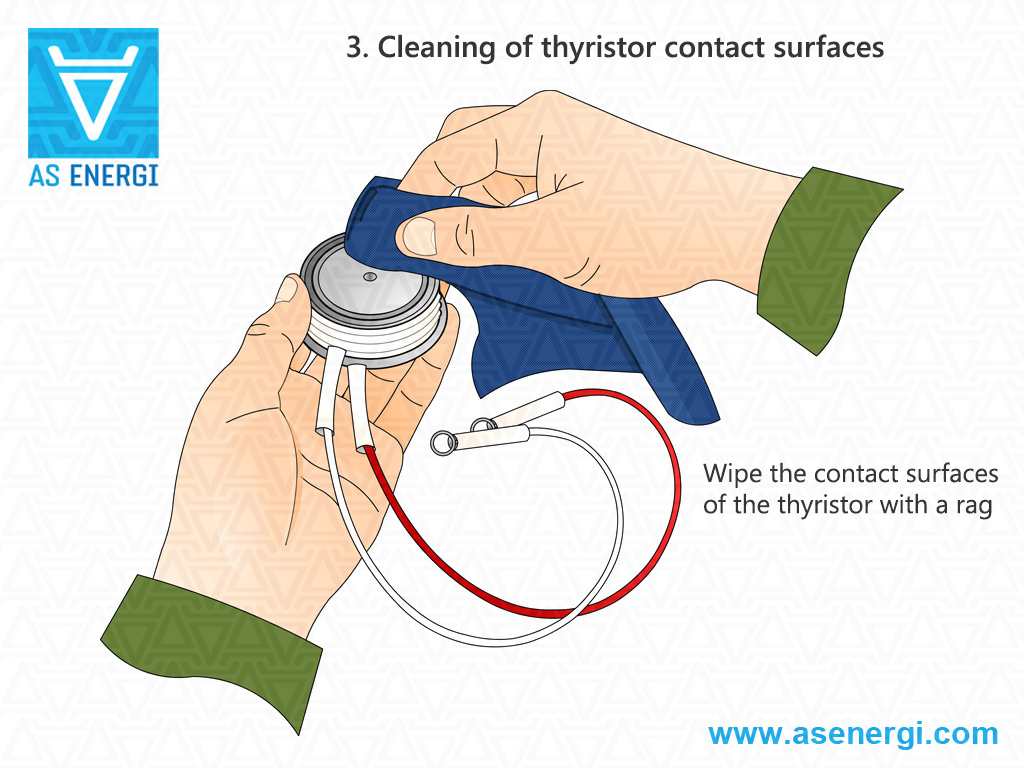

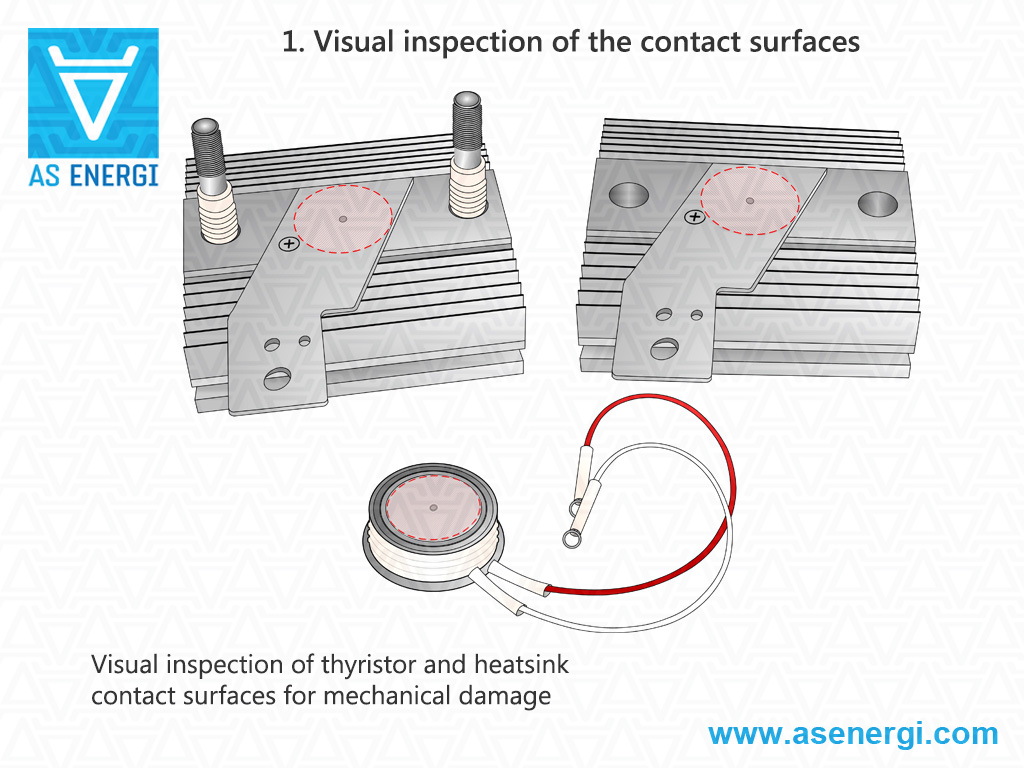

Antes del montaje, debes realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).

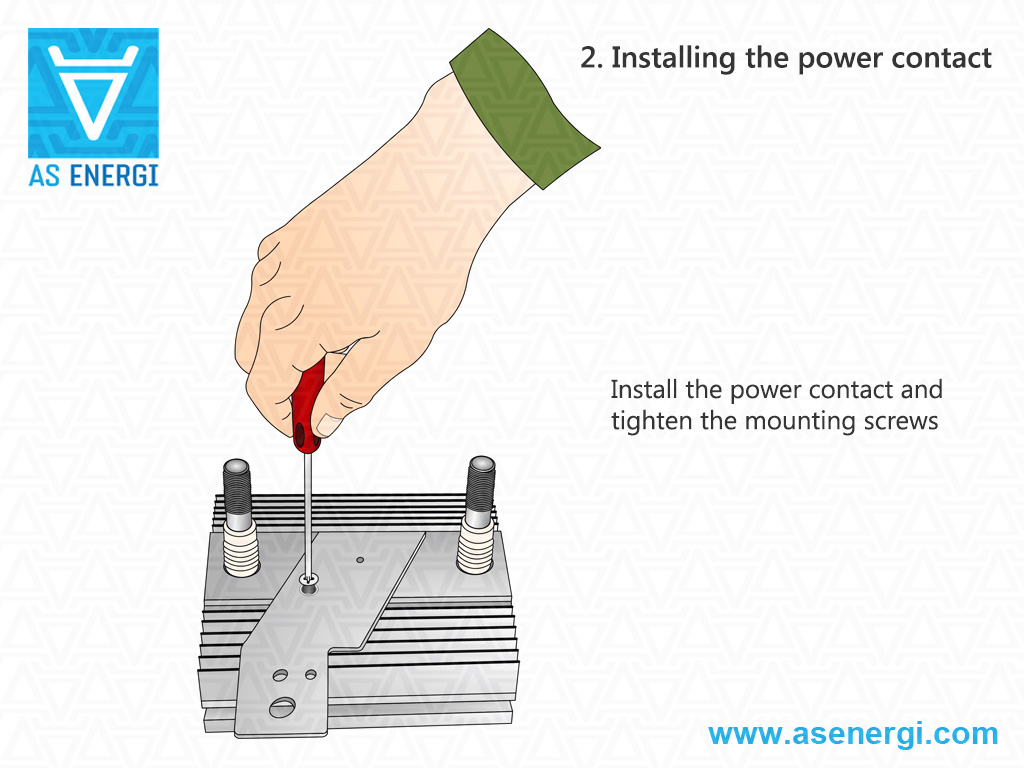

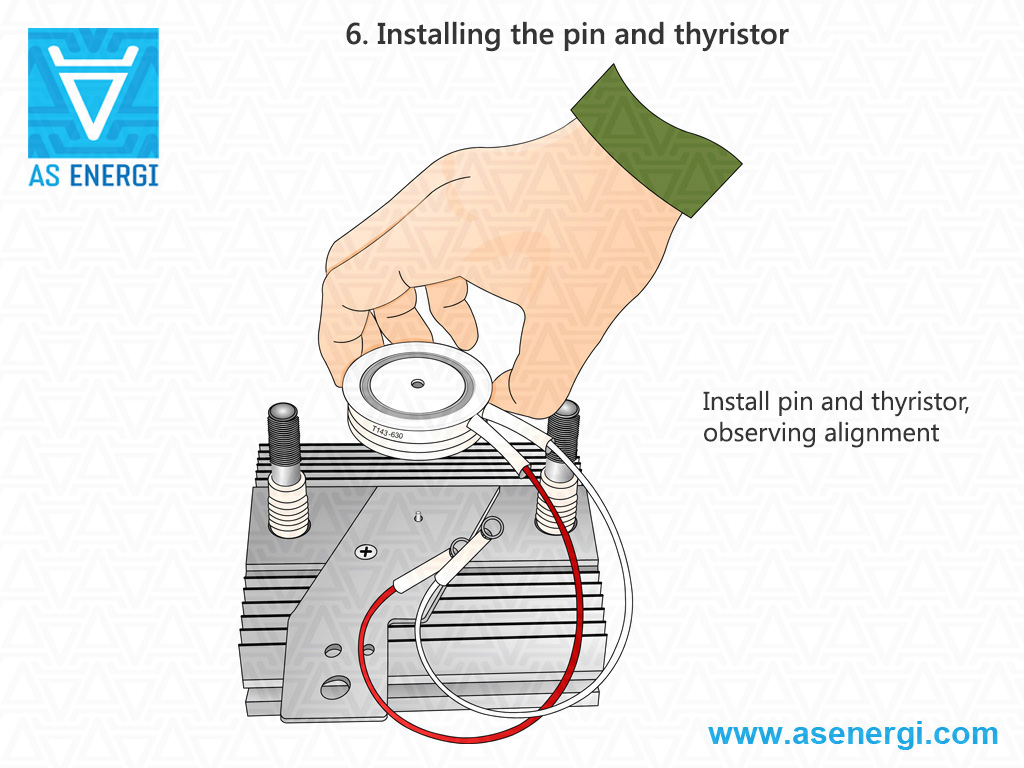

Después de la inspección, fija los contactos de corriente (conductores) e instala un pasador para alinear la estructura.

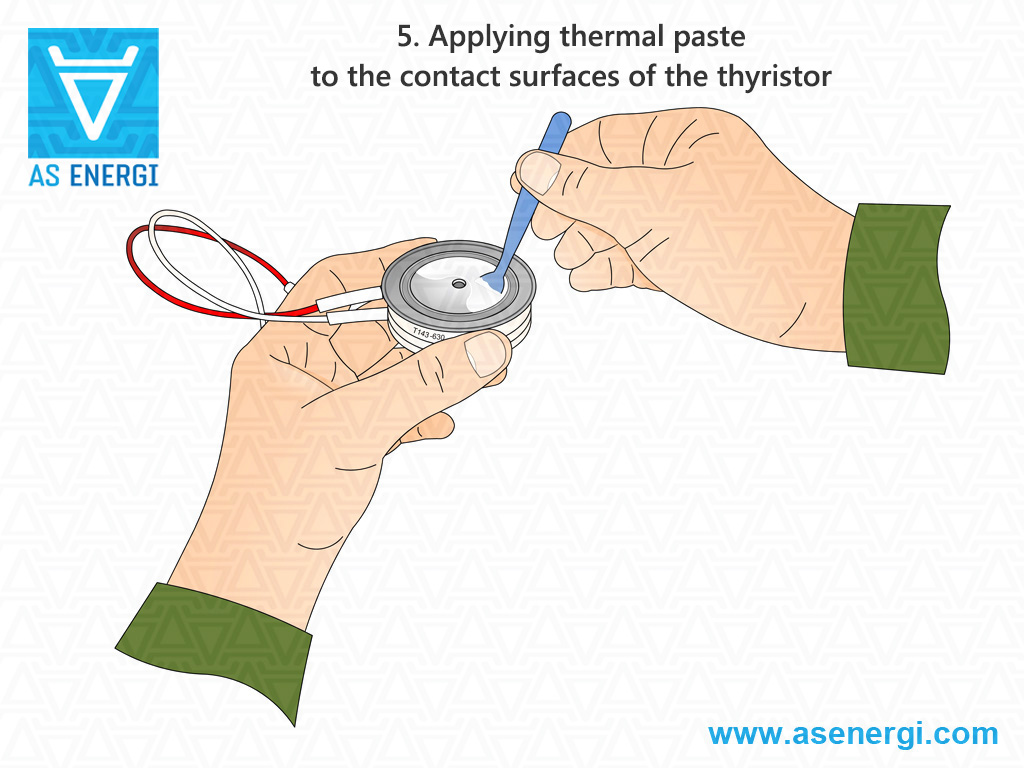

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una fina capa de pasta térmica de silicona antes del montaje, aunque esto no es un requisito obligatorio.

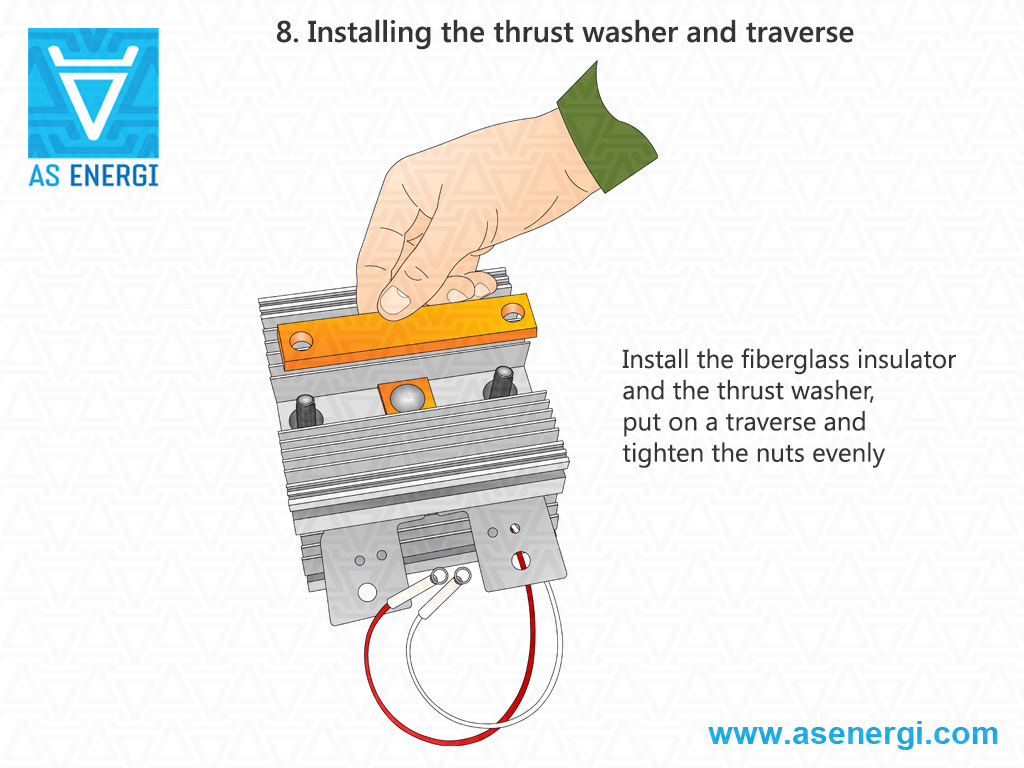

Instala el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosca la traviesa (4) y aprieta las tuercas de manera uniforme. Asegúrate de que no haya desalineación y que las superficies de contacto sean uniformes.

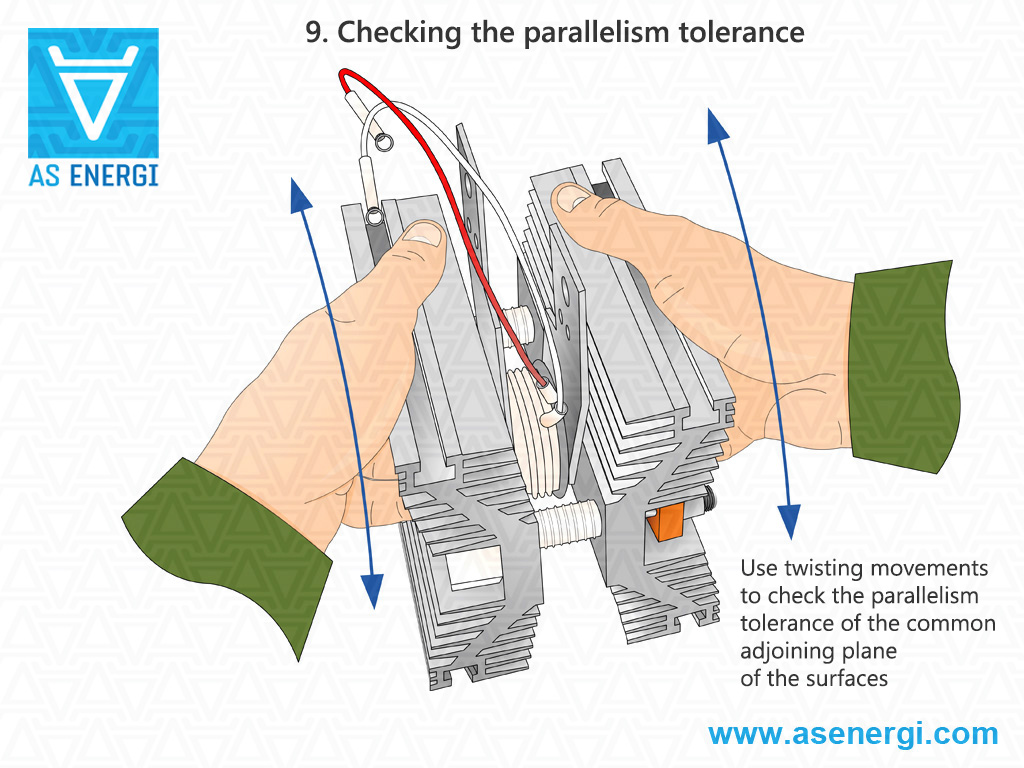

Cuando las piezas estén suficientemente sujetas pero aún puedan moverse, recomendamos colocar el disipador sobre una superficie plana y verificar la tolerancia de paralelismo de las superficies adyacentes (5).

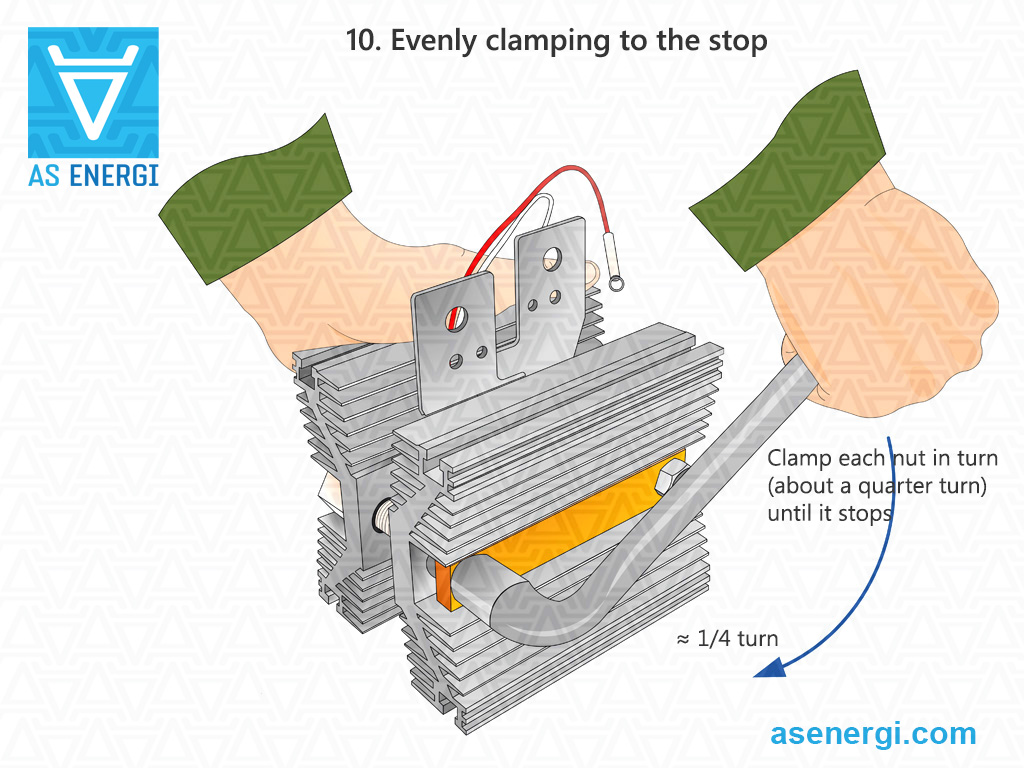

Asegura cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). El grado de deflexión de la traviesa determina si la fuerza de sujeción lograda es la adecuada.
Después de la instalación, los sujetadores (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para los tiristores de potencia:
Los tiristores de potencia no deben operar durante períodos prolongados a su carga límite en todos los parámetros. En este caso, el factor de seguridad se determina por el grado de confiabilidad requerido del dispositivo.
Reemplaza un tiristor de potencia defectuoso con otro que tenga los mismos parámetros que el original.
Debe proporcionarse una superrefrigeración cuando se opere en un ambiente con temperatura elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y disipadores para eliminar el polvo y los contaminantes y garantizar una adecuada disipación del calor.
Para equilibrar las corrientes entre tiristores de potencia conectados en paralelo, se deben utilizar divisores de corriente inductivos (a menudo alambre toroidal trenzado). Los métodos de conexión más utilizados son el circuito cerrado, el circuito de bobina común o el propio tiristor de potencia. La eficiencia de los divisores de corriente en este caso se determina por la sección transversal del alambre magnético.
Para evitar el desequilibrio de voltaje en conexiones en serie de tiristores de potencia, se deben usar resistencias de derivación conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se logra mediante la conexión de condensadores en paralelo con cada tiristor.
Queda terminantemente prohibido tocar los tiristores de potencia sometidos a alta tensión durante su funcionamiento.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
