Módulos Diodo-Diodo son de diseño monolítico con una topología dual de semiconductor (tipo diodo-diodo). Se utilizan en circuitos de CC y CA con cargas de hasta 700A y voltajes inversos de pulso de hasta 3600V.
Módulos Diodo-Diodo AMDD AS ENERGITM es un reemplazo, equivalente y alternativa para los Módulos Diodo-Diodo de la Serie DD de Infineon Technologies.
Los módulos diodo-diodo están alojados en una carcasa industrial estándar, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos tienen diferentes construcciones internas: construcción soldada – el contacto se establece mediante capas de soldadura; construcción de contacto por presión – el contacto se establece por presión, sin ensamblaje con soldadura.
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo).
Los módulos están diseñados y ensamblados con tecnología de contacto por presión de alta fiabilidad y unión por soldadura, lo que satisface los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos de diodo se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos de potencia se ofrecen en varias topologías de dispositivos duales y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos tiristor/diodo de 2 años a partir de la fecha de compra. Al suministrar módulos tiristor/diodo, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores y Diodos, envíe una solicitud por correo electrónico a:
Le proporcionaremos una oferta comercial para la entrega.
¡Para grandes volúmenes, ofrecemos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

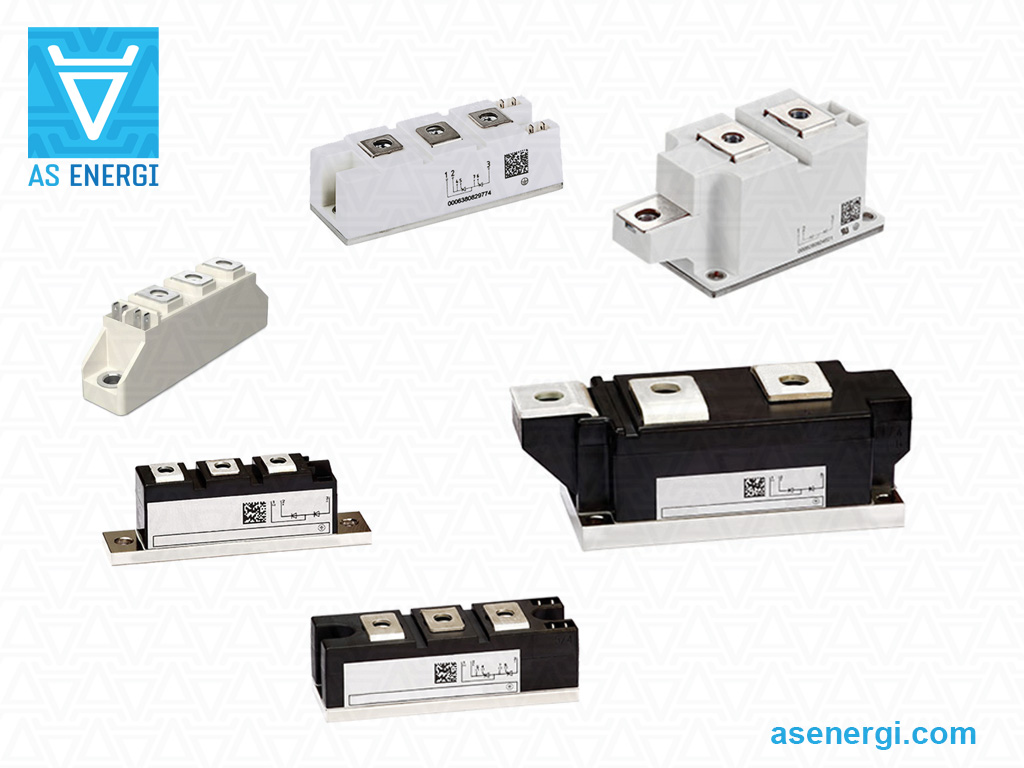

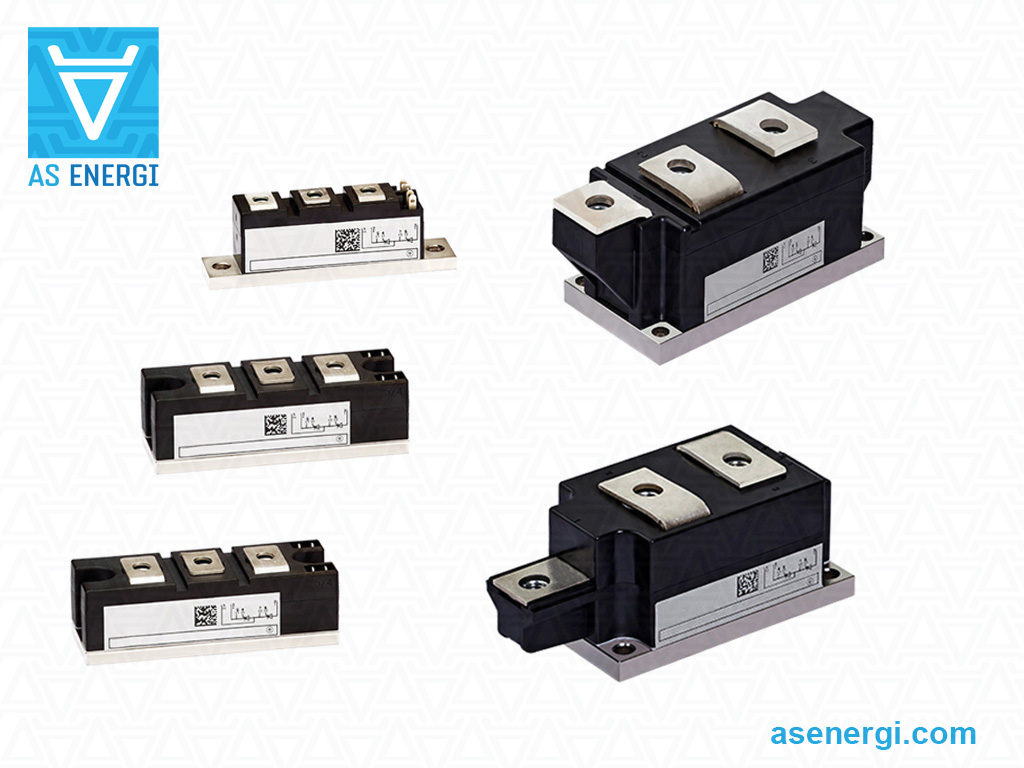

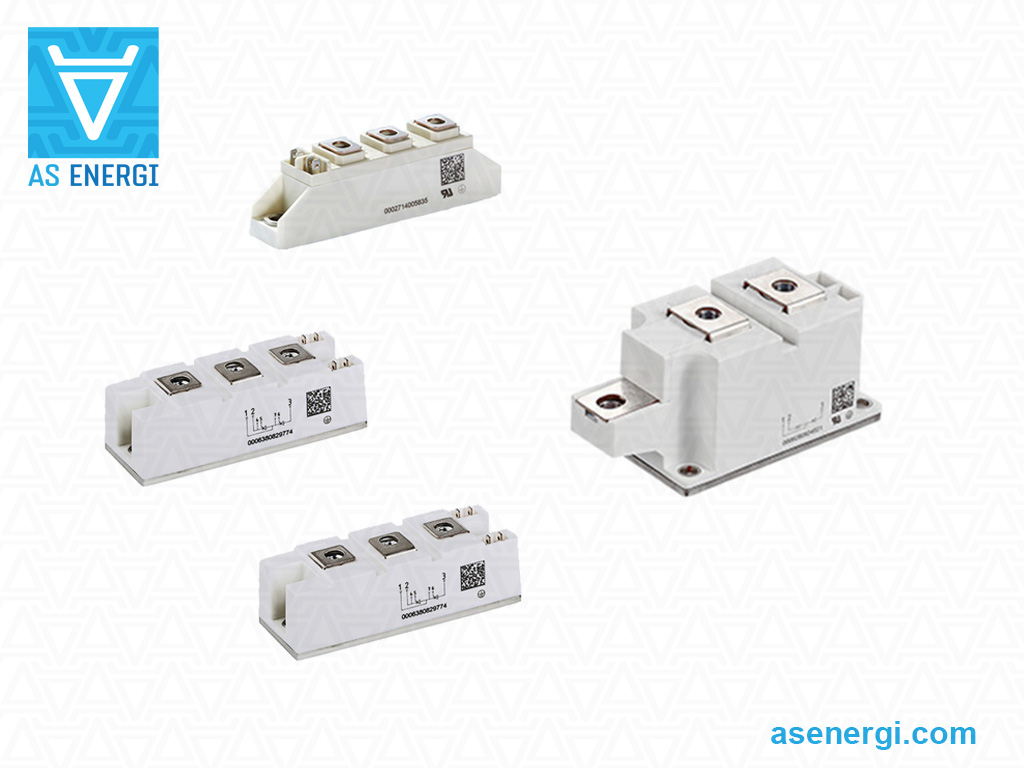

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos de diodos Infineon y sustitutos
| Tipo | IF(AV)M (TC,°C) |
VRRM VDRM |
IFSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Paquete, Dimensiones L×B×H | Ficha de datos | Sustitución and Ficha de datos AS ENERGITM |
|
| A | V | A | kA2·s | V | mΩ | ºC | K/W | kg | mm | ||||
| Módulos de diodos - placa base 20x58 mm - soldar soldar | |||||||||||||
| DD100N16S | 134 (100) | 1600 | 2000 | 20.00 | 0.87 | 2.45 | 130 | 0.20 | 0.075 | DS20 93x20x30 |
 |
AMDD100N16S | |
| Módulos de diodos - placa base 20x92 mm - contacto de presión | |||||||||||||
| DD89N12K | 89 (100) | 1200 | 2400 | 28.80 | 0.75 | 2.30 | 150 | 0.45 | 0.16 | DP20 92x20x30 |
|
AMDD89N12K | |
| DD89N14K | 89 (100) | 1400 | 2400 | 28.80 | 0.75 | 2.30 | 150 | 0.45 | 0.16 | DP20 92x20x30 |
|
AMDD89N14K | |
| DD89N16K | 89 (100) | 1600 | 2400 | 28.80 | 0.75 | 2.30 | 150 | 0.45 | 0.16 | DP20 92x20x30 |
|
AMDD89N16K | |
| DD89N18K | 89 (100) | 1800 | 2400 | 28.80 | 0.75 | 2.30 | 150 | 0.45 | 0.16 | DP20 92x20x30 |
|
AMDD89N18K | |
| DD98N22K | 98 (100) | 2200 | 2000 | 20.00 | 0.82 | 2.00 | 150 | 0.39 | 0.16 | DP20 92x20x30 |
|
AMDD98N22K | |
| DD98N25K | 98 (100) | 2500 | 2000 | 20.00 | 0.82 | 2.00 | 150 | 0.39 | 0.16 | DP20 92x20x30 |
|
AMDD98N25K | |
| DD104N12K | 104 (100) | 1200 | 2500 | 31.25 | 0.70 | 2.10 | 150 | 0.39 | 0.16 | DP20 92x20x30 |
|
AMDD104N12K | |
| DD104N16K | 104 (100) | 1600 | 2500 | 31.25 | 0.70 | 2.10 | 150 | 0.39 | 0.16 | DP20 92x20x30 |
|
AMDD104N16K | |
| DD104N18K | 104 (100) | 1800 | 2500 | 31.25 | 0.70 | 2.10 | 150 | 0.39 | 0.16 | DP20 92x20x30 |
|
AMDD104N18K | |
| Módulos de diodos - placa base 34x94 mm - unión soldada | |||||||||||||
| DD170N16S | 165 (100) | 1600 | 5500 | 151.25 | 0.75 | 1.05 | 135 | 0.18 | 0.165 | DS34 94x34x30 |
|
AMDD170N16S | |
| DD170N36K | 170 (100) | 3600 | 4300 | 92.50 | 0.90 | 1.35 | 150 | 0.20 | 0.165 | DP34 94x34x30 |
|
AMDD170N36K | |
| DD180N16S | 174 (100) | 1600 | 5000 | 125.00 | 0.85 | 0.95 | 135 | 0.16 | 0.165 | DS34-2 94x34x30 |
|
AMDD180N16S | |
| DD180N22S | 174 (100) | 2200 | 5000 | 125.00 | 0.85 | 0.95 | 135 | 0.16 | 0.165 | DS34-2 94x34x30 |
|
AMDD180N22S | |
| DD220N16S | 226 (100) | 1600 | 4800 | 115.20 | 0.85 | 0.95 | 150 | 0.16 | 0.165 | DS34-2 94x34x30 |
|
AMDD220N16S | |
| DD220N22S | 226 (100) | 2200 | 4800 | 115.20 | 0.85 | 0.95 | 150 | 0.16 | 0.165 | DS34-2 94x34x30 |
|
AMDD220N22S | |
| Módulos de diodos - placa base 34x94 mm - contacto de presión | |||||||||||||
| DD160N22K | 160 (100) | 2200 | 4600 | 105.80 | 0.80 | 1.00 | 150 | 0.26 | 0.31 | DP34 94x34x30 |
|
AMDD160N22K | |
| DD171N12K | 170 (100) | 1200 | 5600 | 157.00 | 0.75 | 0.80 | 150 | 0.26 | 0.31 | DP34 94x34x30 |
|
AMDD171N12K | |
| DD171N16K | 170 (100) | 1600 | 5600 | 157.00 | 0.75 | 0.80 | 150 | 0.26 | 0.31 | DP34 94x34x30 |
|
AMDD171N16K | |
| DD171N18K | 170 (100) | 1800 | 5600 | 157.00 | 0.75 | 0.80 | 150 | 0.26 | 0.31 | DP34 94x34x30 |
|
AMDD171N18K | |
| Módulos de diodos - placa base 50x92 mm - unión por soldadura | |||||||||||||
| DD340N16S | 330 (100) | 1600 | 8500 | 385 | 0.81 | 0.30 | 130 | 0.086 | 0.37 | DS50 115x50x53 |
|
AMDD340N16S | |
| DD340N22S | 330 (100) | 2200 | 8500 | 385 | 0.81 | 0.30 | 130 | 0.086 | 0.37 | DS50 115x50x53 |
|
AMDD340N22S | |
| DD340N22S TIM | 330 (100) | 2200 | 8500 | 385 | 0.81 | 0.30 | 130 | 0.086 | 0.37 | DS50 115x50x53 |
|
AMDD340N22S TIM | |
| DD390N16S | 390 (113) | 1600 | 8500 | 385 | 0.81 | 0.30 | 150 | 0.086 | 0.37 | DS50 115x50x53 |
|
AMDD390N16S | |
| DD390N22S | 390 (113) | 2200 | 8500 | 385 | 0.81 | 0.30 | 150 | 0.086 | 0.37 | DS50 115x50x53 |
|
AMDD390N22S | |
| DD390N22S TIM | 390 (113) | 2200 | 8400 | 353 | 0.81 | 0.30 | 150 | 0.086 | 0.37 | DS50 115x50x53 |
|
AMDD390N22S TIM | |
| Módulos de diodos - placa base 50x92 mm - contacto de presión | |||||||||||||
| DD175N30K | 175 (100) | 3000 | 4000 | 80 | 0.90 | 1.80 | 150 | 0.17 | 0.8 | DP50 115x50x52 |
|
AMDD175N30K | |
| DD175N32K | 175 (100) | 3200 | 4000 | 80 | 0.90 | 1.80 | 150 | 0.17 | 0.8 | DP50 115x50x52 |
|
AMDD175N32K | |
| DD175N34K | 175 (100) | 3400 | 4000 | 80 | 0.90 | 1.80 | 150 | 0.17 | 0.8 | DP50 115x50x52 |
|
AMDD175N34K | |
| DD260N12K | 260 (100) | 1200 | 8300 | 344 | 0.70 | 0.68 | 150 | 0.17 | 0.8 | DP50A 115x50x52 |
|
AMDD260N12K | |
| DD260N16K | 260 (100) | 1600 | 8300 | 344 | 0.70 | 0.68 | 150 | 0.17 | 0.8 | DP50A 115x50x52 |
|
AMDD260N16K | |
| DD260N18K | 260 (100) | 1800 | 8300 | 344 | 0.70 | 0.68 | 150 | 0.17 | 0.8 | DP50A 115x50x52 |
|
AMDD260N18K | |
| DD261N20K | 260 (100) | 2000 | 8300 | 344 | 0.70 | 0.68 | 150 | 0.17 | 0.8 | DP50A 115x50x52 |
|
AMDD261N20K | |
| DD261N22K | 260 (100) | 2200 | 8300 | 344 | 0.70 | 0.68 | 150 | 0.17 | 0.8 | DP50A 115x50x52 |
|
AMDD261N22K | |
| DD285N04K | 285 (100) | 400 | 8300 | 344 | 0.75 | 0.40 | 150 | 0.17 | 0.8 | DP50 115x50x52 |
|
AMDD285N04K | |
| DD350N12K | 350 (100) | 1200 | 11000 | 605 | 0.75 | 0.40 | 150 | 0.13 | 0.8 | DP50A 115x50x52 |
|
AMDD350N12K | |
| DD350N14K | 350 (100) | 1400 | 11000 | 605 | 0.75 | 0.40 | 150 | 0.13 | 0.8 | DP50A 115x50x52 |
|
AMDD350N14K | |
| DD350N16K | 350 (100) | 1600 | 11000 | 605 | 0.75 | 0.40 | 150 | 0.13 | 0.8 | DP50A 115x50x52 |
|
AMDD350N16K | |
| DD350N18K | 350 (100) | 1800 | 11000 | 605 | 0.75 | 0.40 | 150 | 0.13 | 0.8 | DP50A 115x50x52 |
|
AMDD350N18K | |
| DD360N22K | 360 (100) | 2200 | 13000 | 550 | 0.75 | 0.40 | 150 | 0.125 | 0.8 | DP50A 115x50x52 |
|
AMDD360N22K | |
| DD380N16K | 380 (100) | 1600 | 11500 | 660 | 0.75 | 0.32 | 150 | 0.125 | 0.8 | DP50A 115x50x52 |
|
AMDD380N16K | |
| Módulos de diodos - placa base 60x124 mm - contacto de presión | |||||||||||||
| DD435N34K | 435 (100) | 3400 | 12000 | 720 | 0.84 | 0.60 | 150 | 0.078 | 1.5 | DP60 150x60x52 |
|
AMDD435N34K | |
| DD435N36K | 435 (100) | 3600 | 12000 | 720 | 0.84 | 0.60 | 150 | 0.078 | 1.5 | DP60 150x60x52 |
|
AMDD435N36K | |
| DD435N40K | 435 (100) | 4000 | 12000 | 720 | 0.84 | 0.60 | 150 | 0.078 | 1.5 | DP60 150x60x52 |
|
AMDD435N40K | |
| DD540N22K | 540 (100) | 2200 | 14000 | 980 | 0.78 | 0.31 | 150 | 0.078 | 1.5 | DP60A 150x60x52 |
|
AMDD540N22K | |
| DD540N26K | 540 (100) | 2600 | 14000 | 980 | 0.78 | 0.31 | 150 | 0.078 | 1.5 | DP60 150x60x52 |
|
AMDD540N26K | |
| DD600N12K | 600 (100) | 1200 | 19000 | 1800 | 0.75 | 0.215 | 150 | 0.078 | 1.5 | DP60A 150x60x52 |
|
AMDD600N12K | |
| DD600N14K | 600 (100) | 1400 | 19000 | 1800 | 0.75 | 0.215 | 150 | 0.078 | 1.5 | DP60A 150x60x52 |
|
AMDD600N14K | |
| DD600N16K | 600 (100) | 1600 | 19000 | 1800 | 0.75 | 0.215 | 150 | 0.078 | 1.5 | DP60A 150x60x52 |
|
AMDD600N16K | |
| DD600N18K | 600 (100) | 1800 | 19000 | 1800 | 0.75 | 0.215 | 150 | 0.078 | 1.5 | DP60A 150x60x52 |
|
AMDD600N18K | |
| DD700N22K | 700 (100) | 2200 | 21000 | 1805 | 0.78 | 0.19 | 150 | 0.065 | 1.5 | DP60A 150x60x52 |
|
AMDD700N22K | |
| DD710N16K | 710 (100) | 1600 | 26000 | 2420 | 0.75 | 0.15 | 150 | 0.065 | 1.5 | DP60A 150x60x52 |
|
AMDD710N16K | |
Planos y dimensiones de las carcasas de los módulos:
Guía de numeración de piezas para módulos de diodos:
| A | M | DD | 700 | N | 22 | K |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| DD | – | Topología del circuito: Diodo-Diodo. |
| 700 | – | Corriente media en estado encendido IT(AV), Amp. |
| N | – | Dispositivo rectificador. |
| 22 | – | Clase de tensión VRRM / 100. |
| K | – | Construcción mecánica: K – tecnología de contacto por presión S – tecnología de soldadura |
Diagrama de circuito de los módulos diodo-diodo:
|
|
AK, K, A (1, 2, 3) – terminales principales (alimentación). |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y Preparación del Disipador de Calor y la Superficie
Para garantizar un buen contacto térmico y alcanzar los valores de resistencia térmica de contacto especificados en la Ficha de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es recomendable limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, como isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– Desnivel de la zona de montaje del disipador de calor ≤ 50μm por 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda el uso de impresión con esténcil para aplicar el material de interfaz térmica. Se recomienda una capa de pasta térmica con un grosor en el rango de 50 μm a 100 μm. La aplicación de pasta térmica mediante rodillo no es recomendable para la producción en masa, ya que no se puede garantizar una distribución uniforme y optimizada del grosor de la pasta térmica.
Par de Apriete en el Disipador de Calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad o tornillos combinados. Se debe respetar el valor de par especificado en la Ficha de datos.
Se recomienda un par de apriete inicial y un reapriete al valor de par indicado. Durante el proceso de atornillado, la velocidad debe estar limitada y se recomienda una limitación de par suave para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
