Módulos tiristores Sustitución Powerex

Los Módulos Tiristores tienen un diseño monolítico con topología dual o simple del semiconductor (tipo tiristor-tiristor y tiristor único). Se utilizan en circuitos de CC y CA con cargas de hasta 1500A y tensiones inversas de impulso de hasta 4000V.

Los módulos de tiristores AM-LS, AM-LN, AM-PS, AM-CD, AM-ND, AM-LD, AM-PD, AM-PA AS ENERGITM son un reemplazo, equivalente y alternativa a los módulos de tiristores Powerex.

Los módulos de tiristores están alojados en una carcasa industrial estándar que facilita la integración del dispositivo en equipos existentes.

Los módulos están diseñados y ensamblados con contacto por presión altamente confiable, lo cual satisface los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.

Los módulos de tiristores se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos altos o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.

Nuestros módulos de potencia se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.

Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.

El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Para consultas sobre la adquisición de módulos de potencia, tiristores, diodos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para pedidos grandes, ofreceremos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

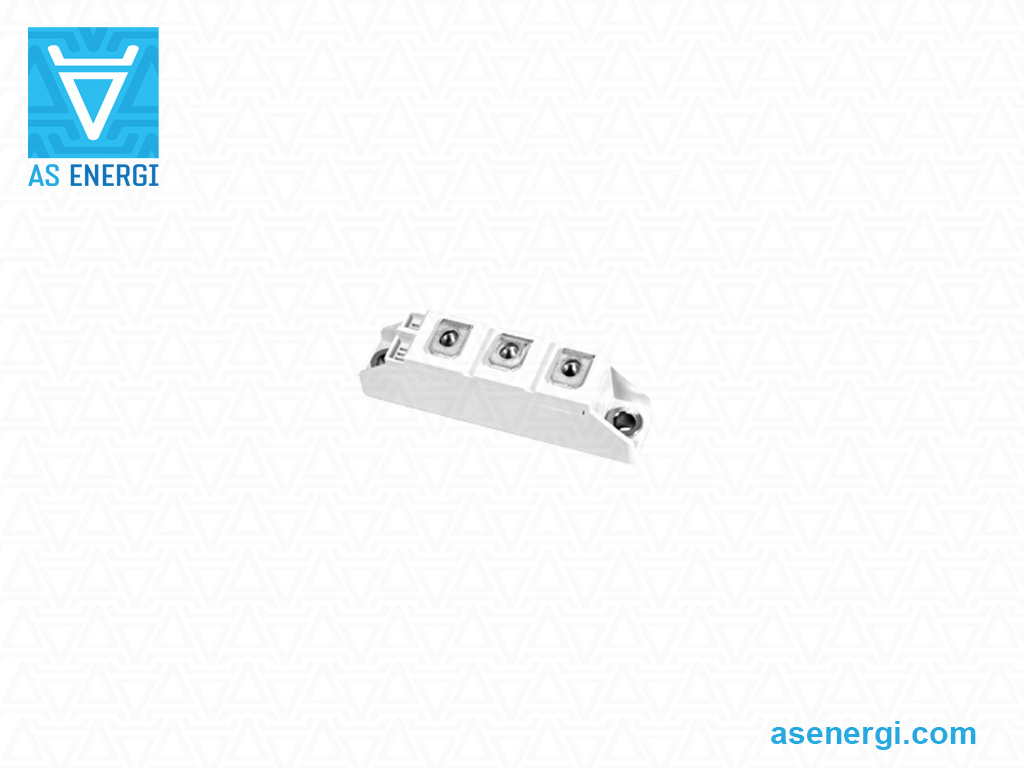

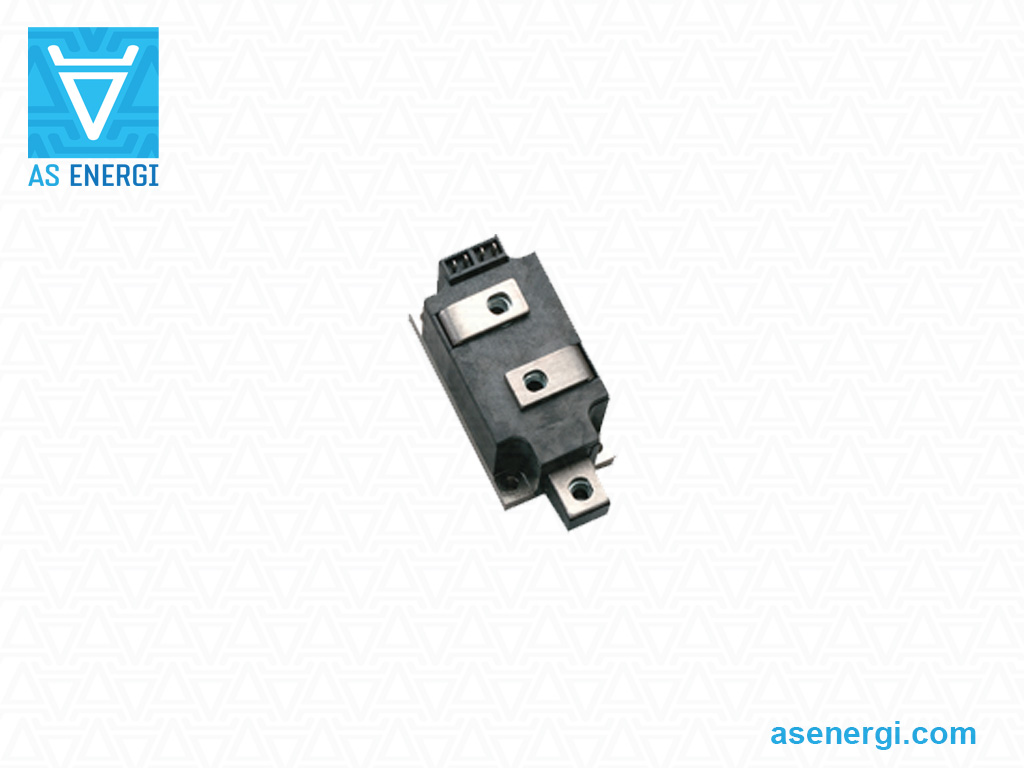

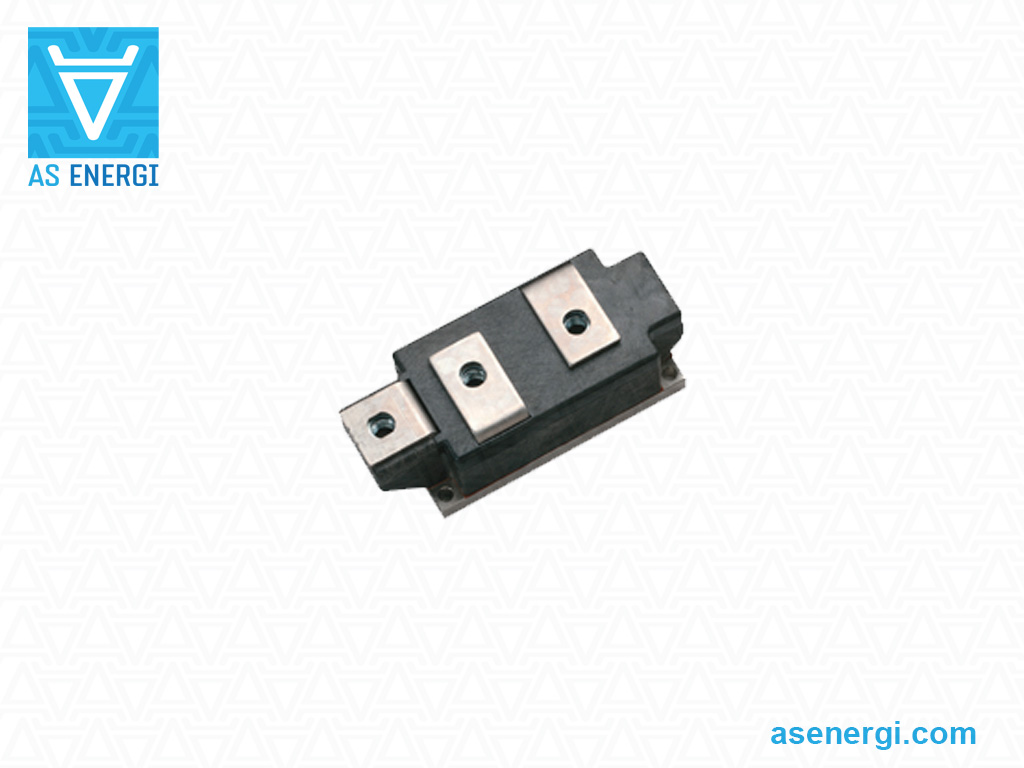

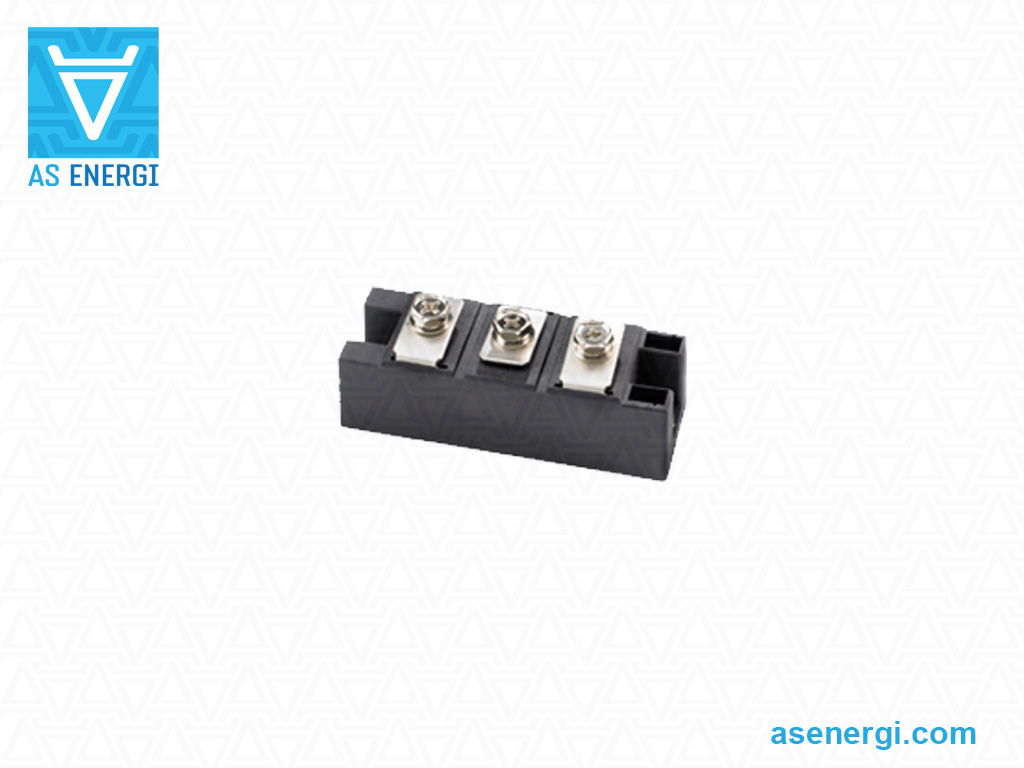

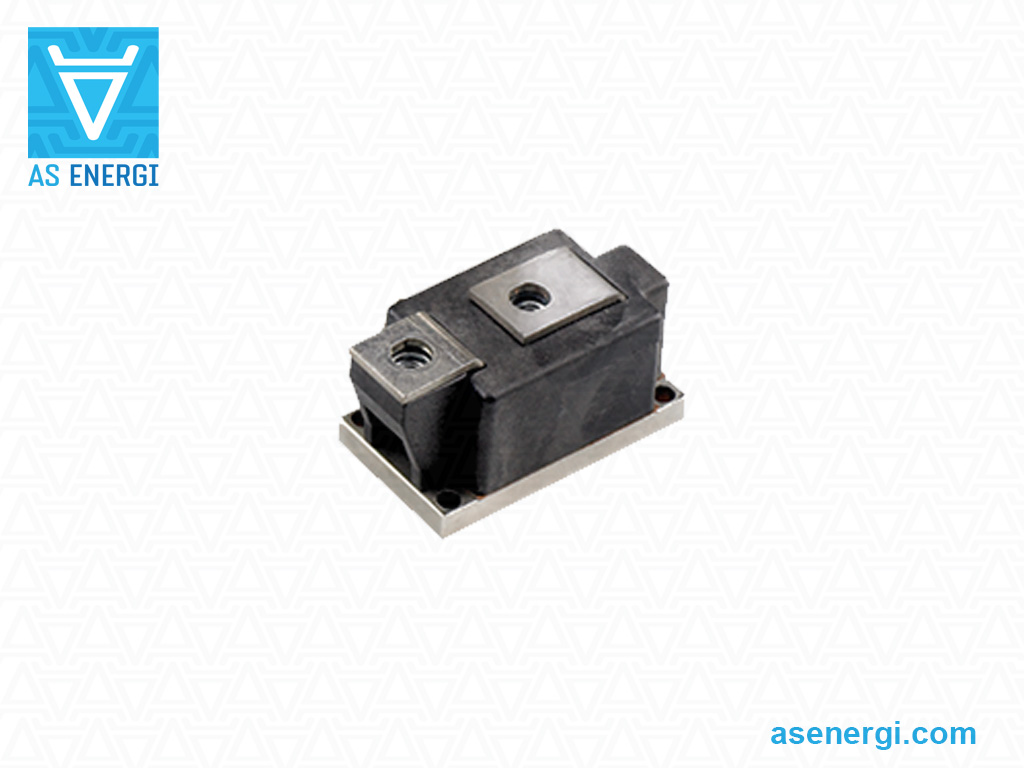

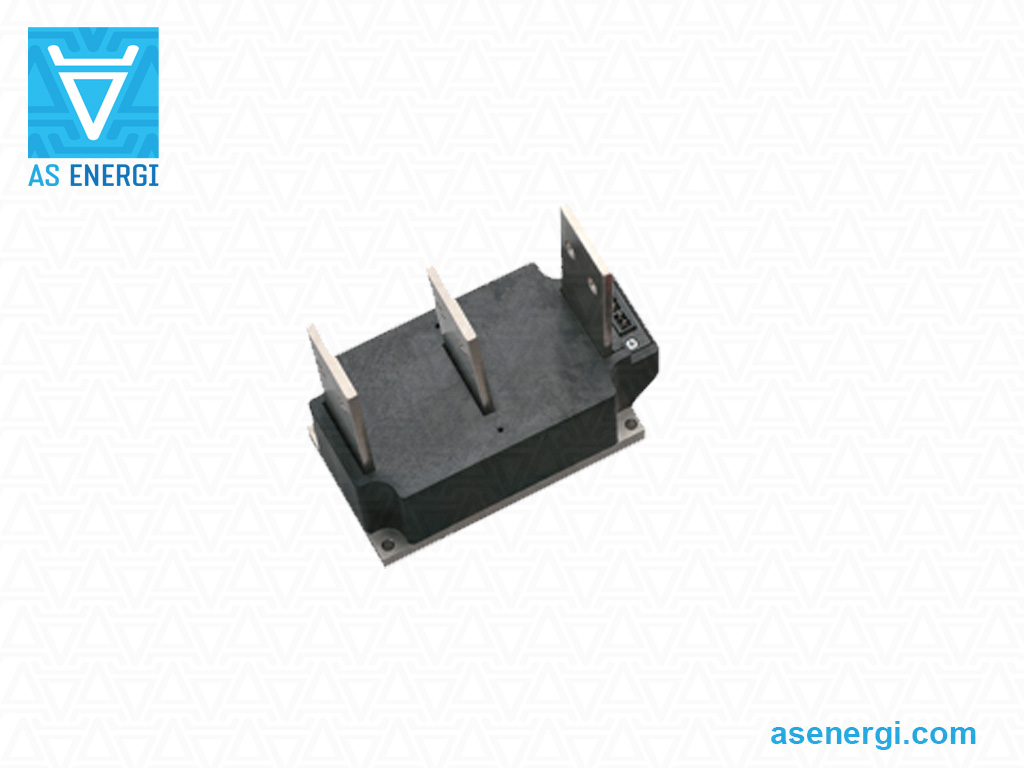

Galería de fotos

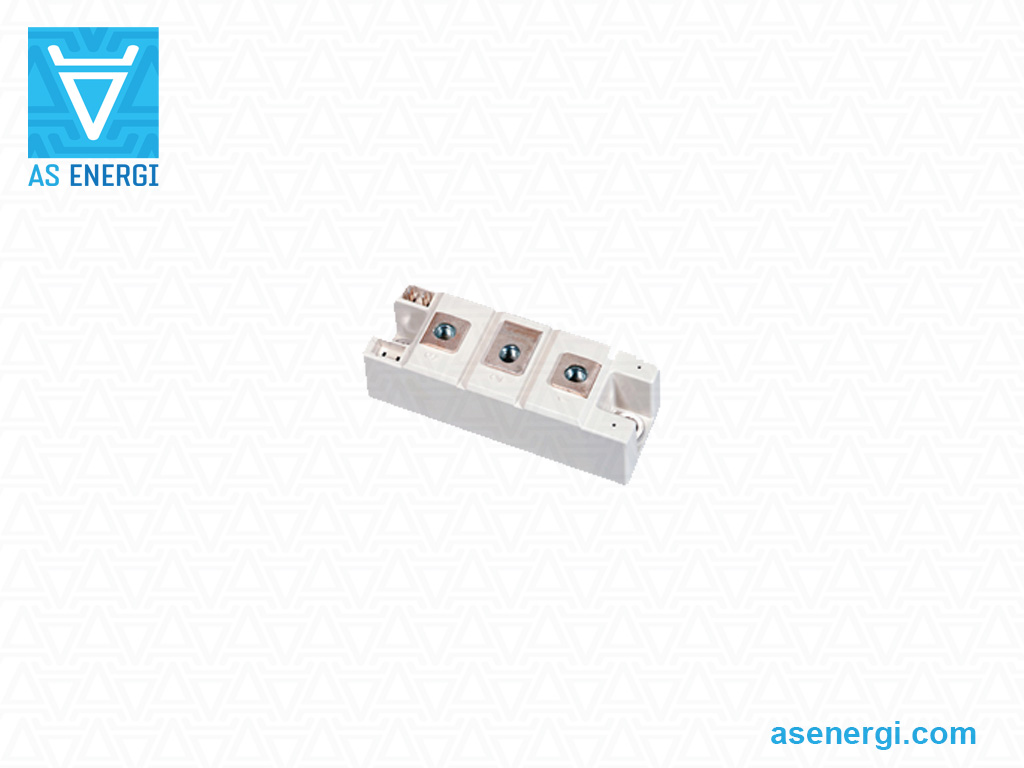

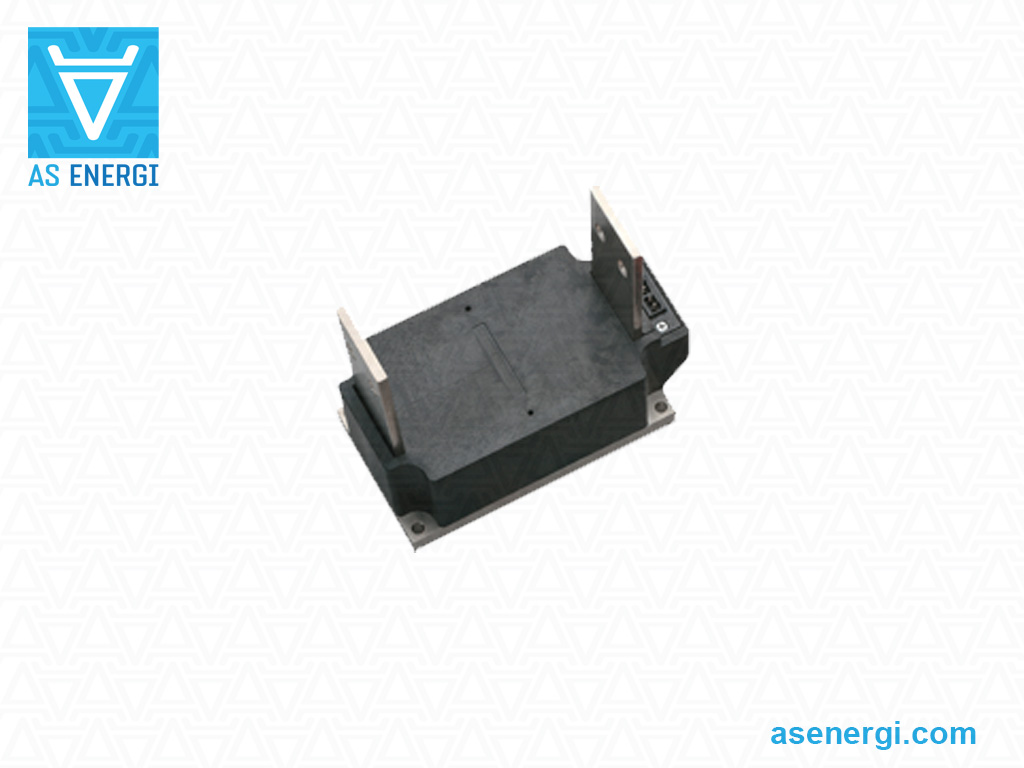

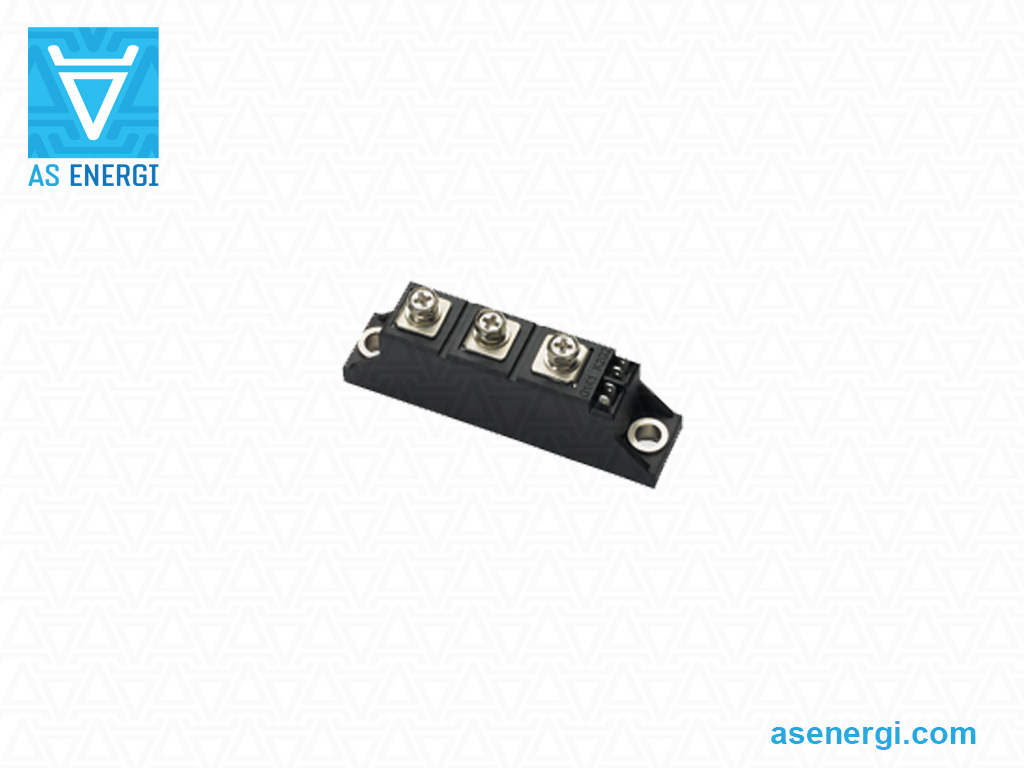

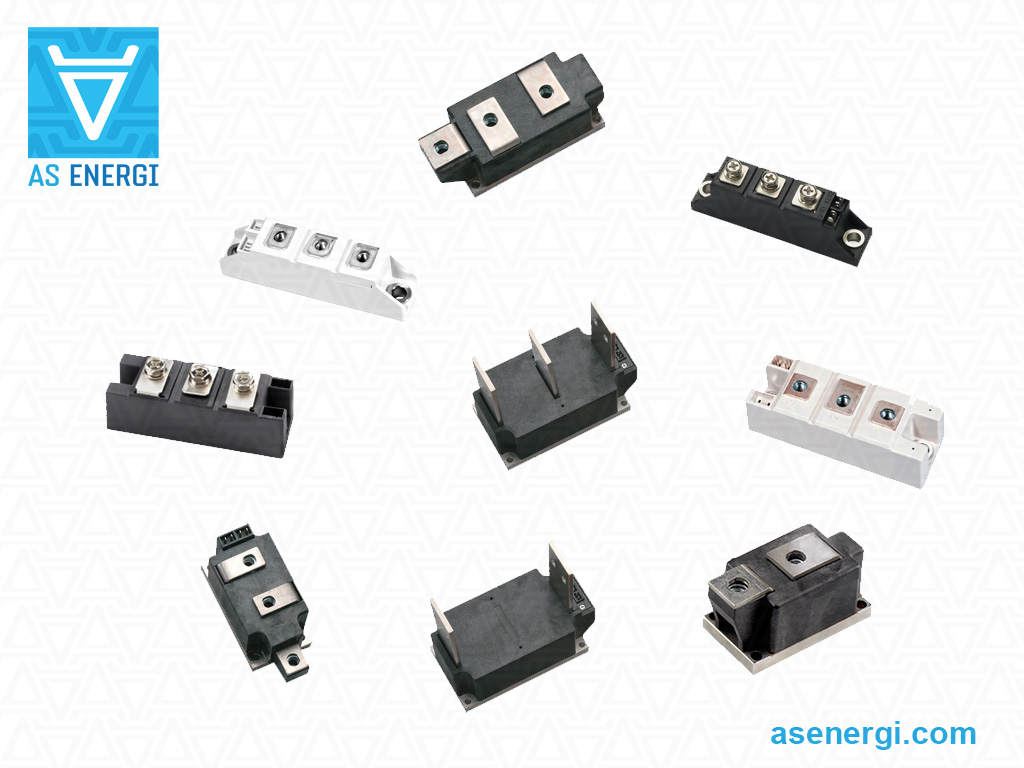

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

Ver más fotos

Especificaciones generales de los módulos tiristores Powerex y recambios

Tipo IF(AV)M
(TC)		 V RRM
V DRM		 IFSM I 2t V T0 r T R th(jc)
por módulo		 R th(jc)
por unión		 R th(cs)
por módulo		 Dimensiones L×B×H Sustitución
AS ENERGITM		 Ficha de datos
A V kA kA 2·s V mΩ °C/W °C/W °C/W mm PDF
Módulos de tiristor simple

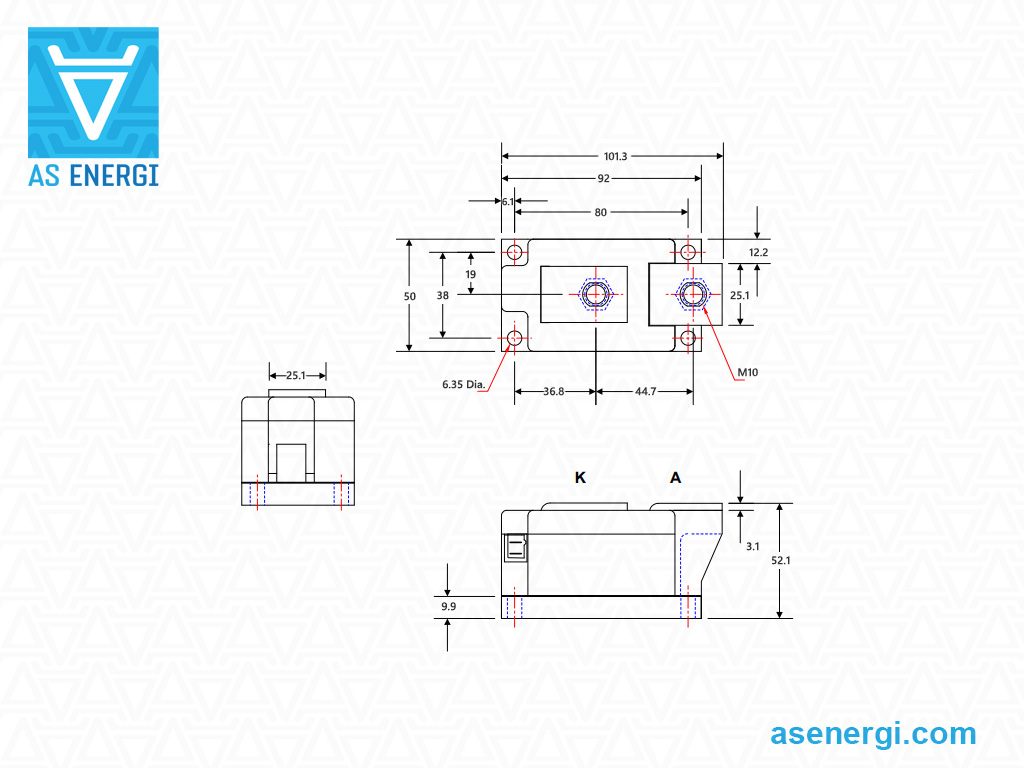

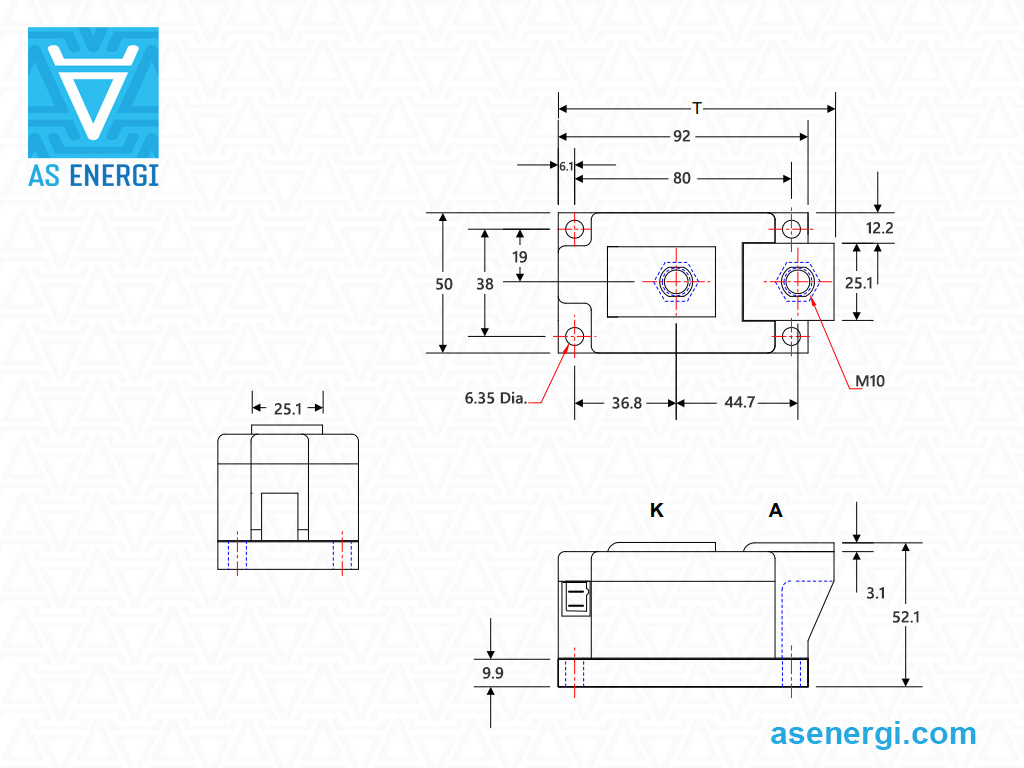

LS833624 240/74 3600 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS833624
LS833824 240/74 3800 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS833824
LS834024 240/74 4000 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS834024

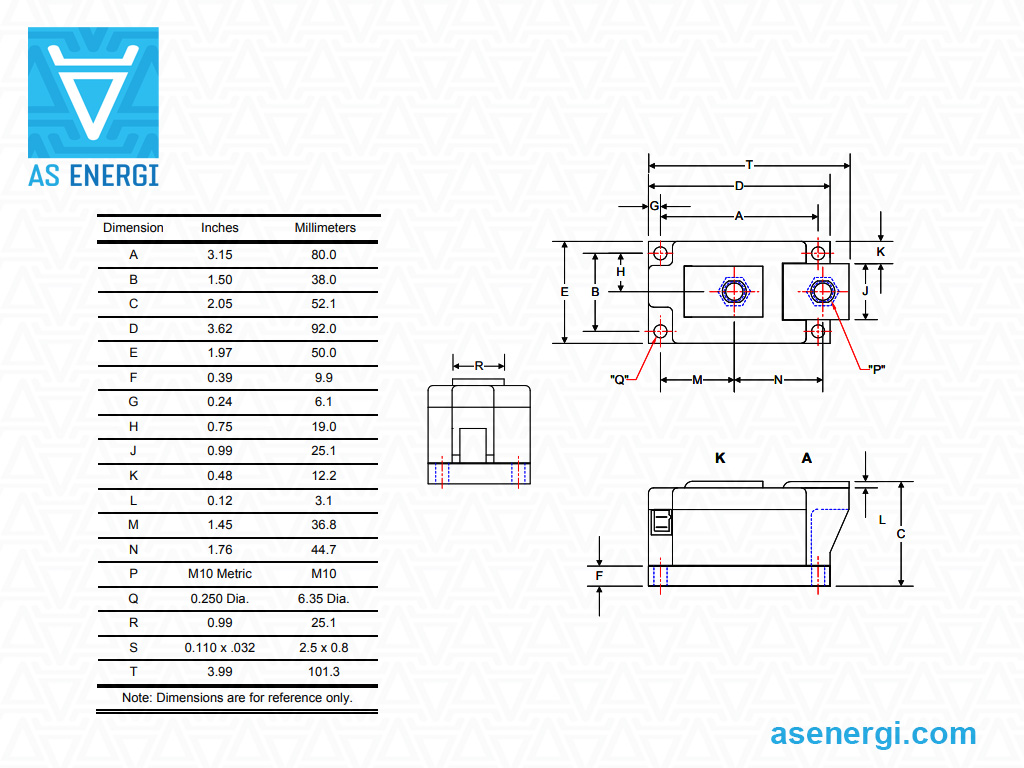

LS431843 430/80 1800 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS431843
LS432043 430/80 2000 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS432043
LS432243 430/80 2200 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS432243
LS430850 500/86 800 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS430850
LS431050 500/86 1000 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431050
LS431250 500/86 1200 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431250
LS431450 500/86 1400 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431450
LS431650 500/86 1600 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431650

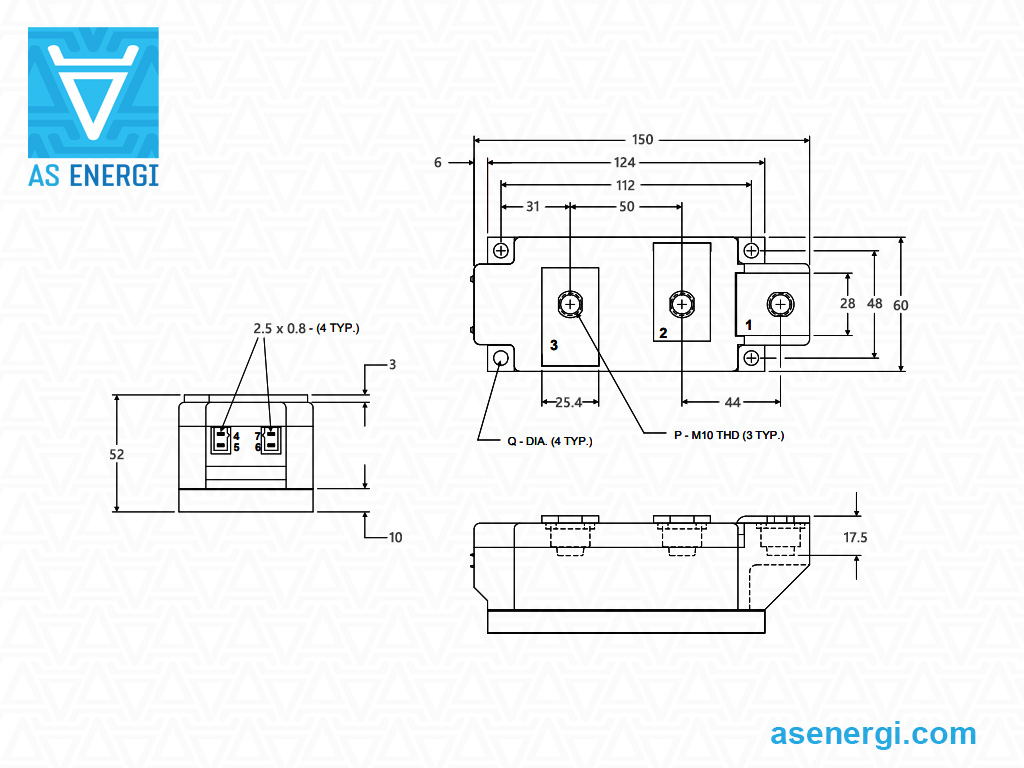

LN431885 850/89 1800 27.7 3830 0.905 0.16 0.0325 - 0.01 150x60x48 AM-LN431885

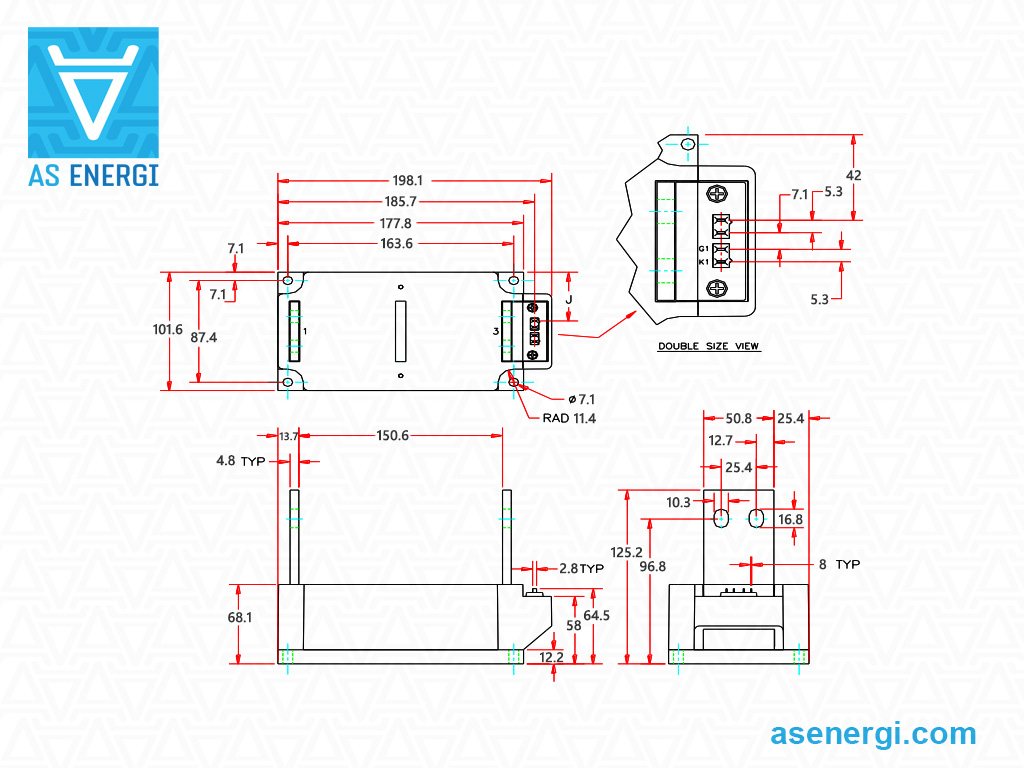

PS434010 1000/79 4000 24.2 2900 1.4 0.193 0.024 - 0.009 198x102x68 AM-PS434010
PS431215 1500/86 1200 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431215
PS431415 1500/86 1400 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431415
PS431615 1500/86 1600 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431615
PS431815 1500/86 1800 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431815
PS432015 1500/76 2000 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432015
PS432215 1500/76 2200 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432215
PS432415 1500/76 2400 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432415
Módulos tiristores dobles

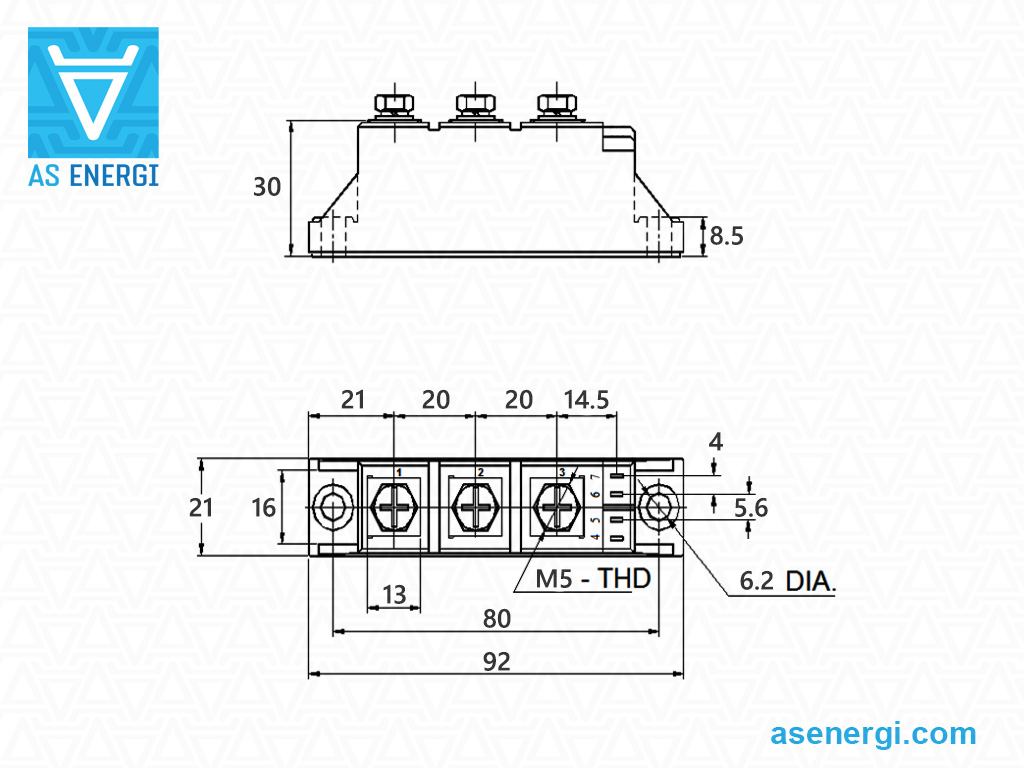

CD430890C 90/85 800 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD430890C
CD431090C 90/85 1000 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431090C
CD431290C 90/85 1200 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431290C
CD431490C 90/85 1400 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431490C
CD431690C 90/85 1600 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431690C
CD431890C 90/85 1800 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431890C
CD430899C 100/88 800 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD430899C
CD431099C 100/88 1000 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431099C
CD431299C 100/88 1200 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431299C
CD431499C 100/88 1400 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431499C
CD431699C 100/88 1600 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431699C
CD431899C 100/88 1800 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431899C

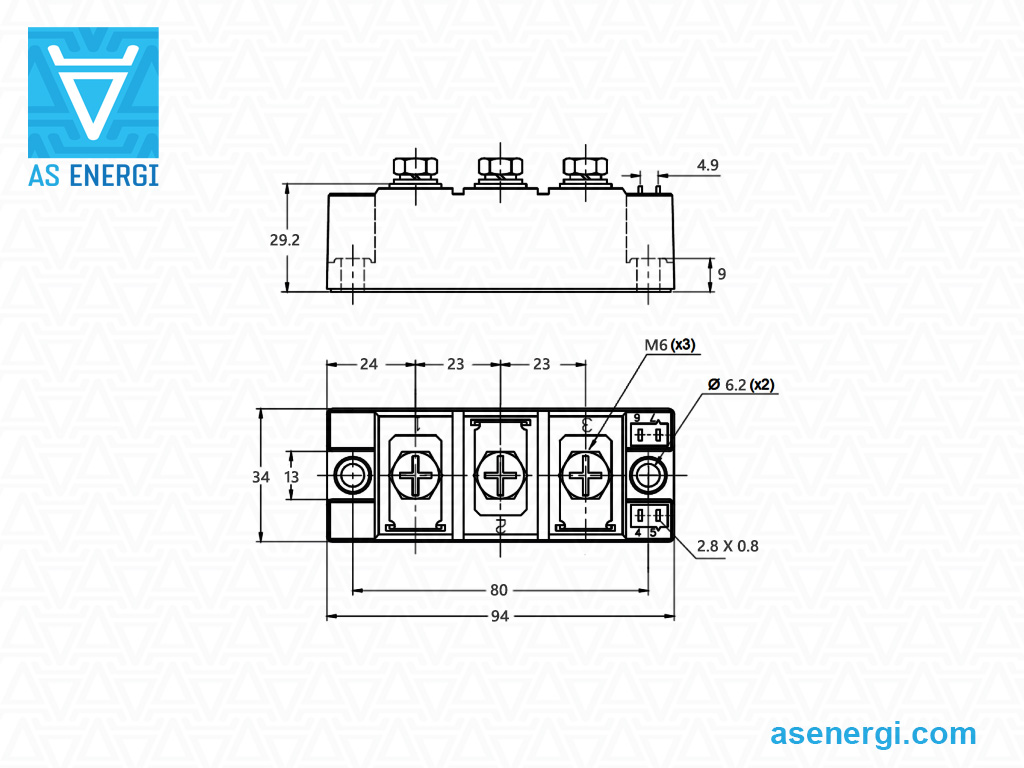

CD630815C 150/86 800 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD630815C
CD631015C 150/86 1000 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631015C
CD631215C 150/86 1200 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631215C
CD631415C 150/86 1400 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631415C
CD631615C 150/86 1600 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631615C
CD631815C 150/86 1800 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631815C
CD632015C 150/83 2000 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632015C
CD632215C 150/83 2200 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632215C
CD632415C 150/83 2400 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632415C
CD632515C 150/83 2500 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632515C

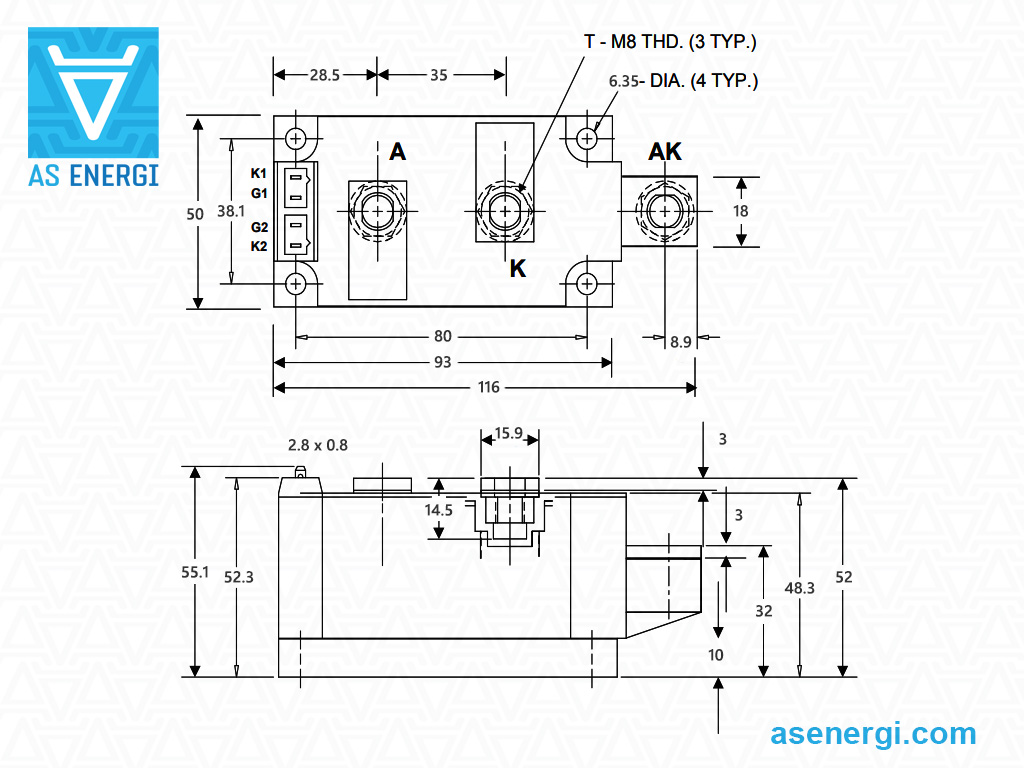

ND430821 210/92 800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND430821
ND431021 210/92 1000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431021
ND431221 210/92 1200 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431221
ND431421 210/92 1400 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431421
ND431621 210/92 1600 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431621
ND431821 210/92 1800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431821
ND432021 210/92 2000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND432021

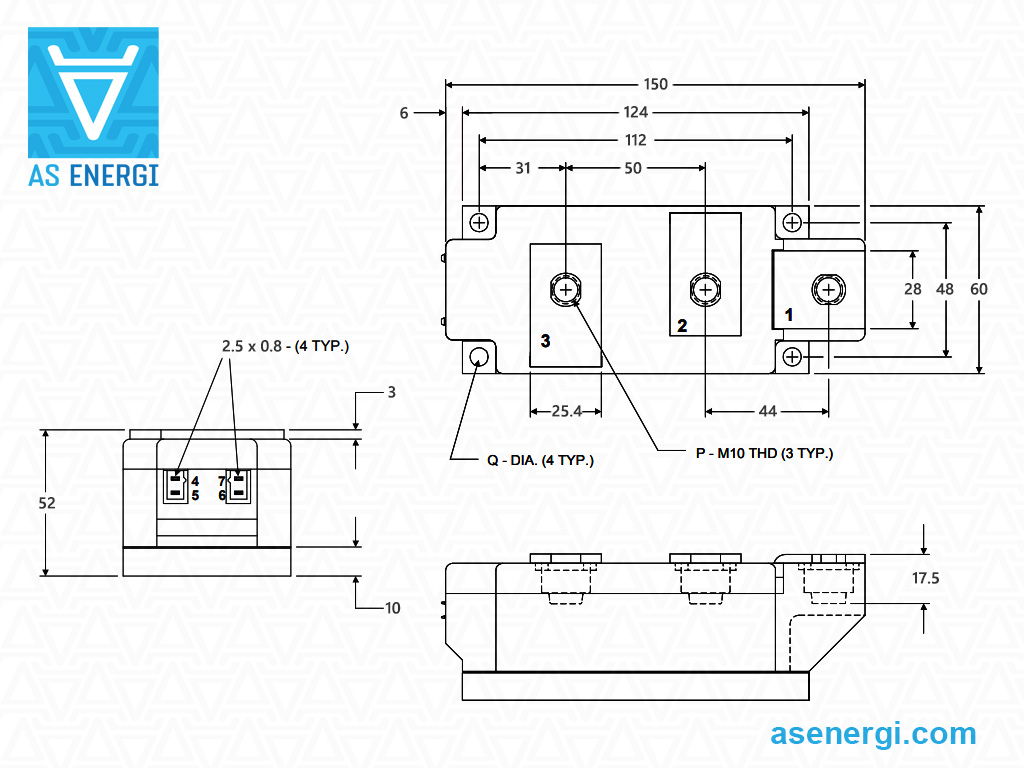

LD833624 240/74 3600 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD833624
LD833824 240/74 3800 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD833824
LD834024 240/74 4000 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD834024
ND430625 250/89 600 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430625
ND430825 250/89 800 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430825
ND431025 250/89 1000 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431025
ND431225 250/89 1200 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431225
ND431425 250/89 1400 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431425
ND431625 250/89 1600 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431625
ND432225 250/83 2200 8.8 322 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND432225
ND430633 330/71 600 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430633
ND430833 330/71 800 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430833
ND431033 330/71 1000 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431033
ND431233 330/71 1200 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431233
ND431433 330/71 1400 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431433
ND431633 330/71 1600 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431633

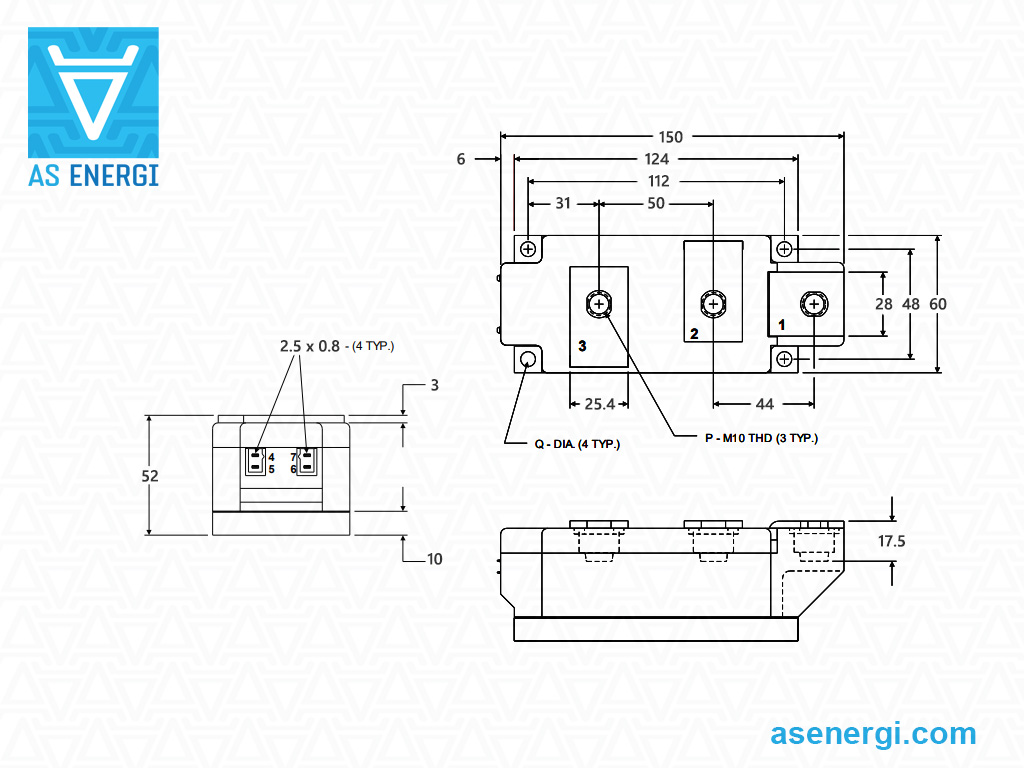

LD431843 430/80 1800 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD431843
LD432043 430/80 2000 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD432043
LD432243 430/80 2200 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD432243
LD430850 500/86 800 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD430850
LD431050 500/86 1000 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431050
LD431250 500/86 1200 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431250
LD431450 500/86 1400 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431450
LD431650 500/86 1600 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431650
LD431850 500/84 1800 16.3 1330 0.916 0.28 0.325 0.065 0.01 150x60x48 AM-LD431850

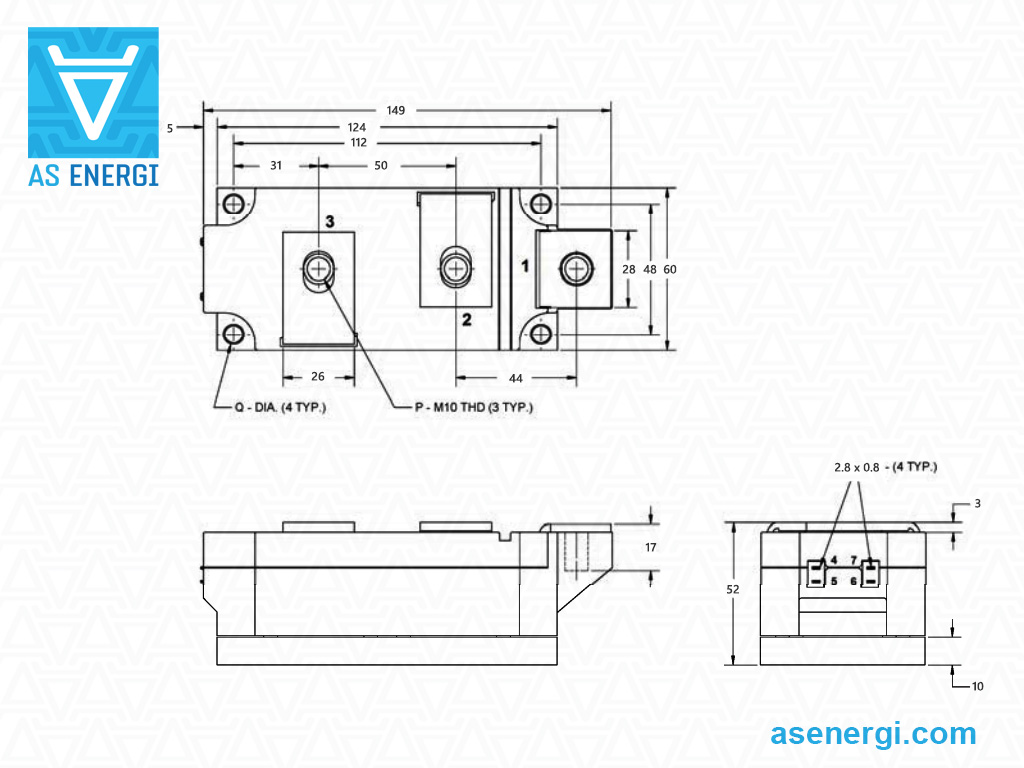

LDR31650 500/85 1600 15.5 1200 0.85 0.4 0.325 0.065 0.01 149x60x48 AM-LDR31650
LDR31850 500/85 1800 15.5 1200 0.85 0.4 0.325 0.065 0.01 149x60x48 AM-LDR31850

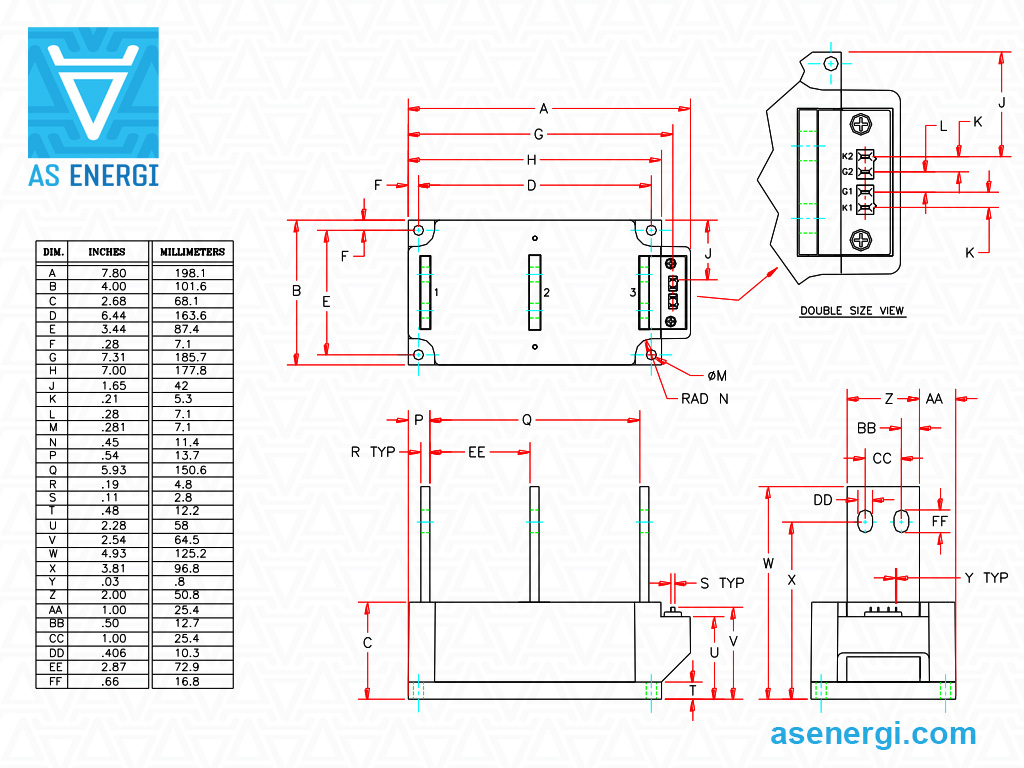

PD432006 600/81 2000 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432006
PD432206 600/81 2200 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432206
PD432406 600/81 2400 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432406
PD431207 700/82 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431207
PD431407 700/82 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431407
PD431607 700/82 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431607
PD431807 700/82 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431807

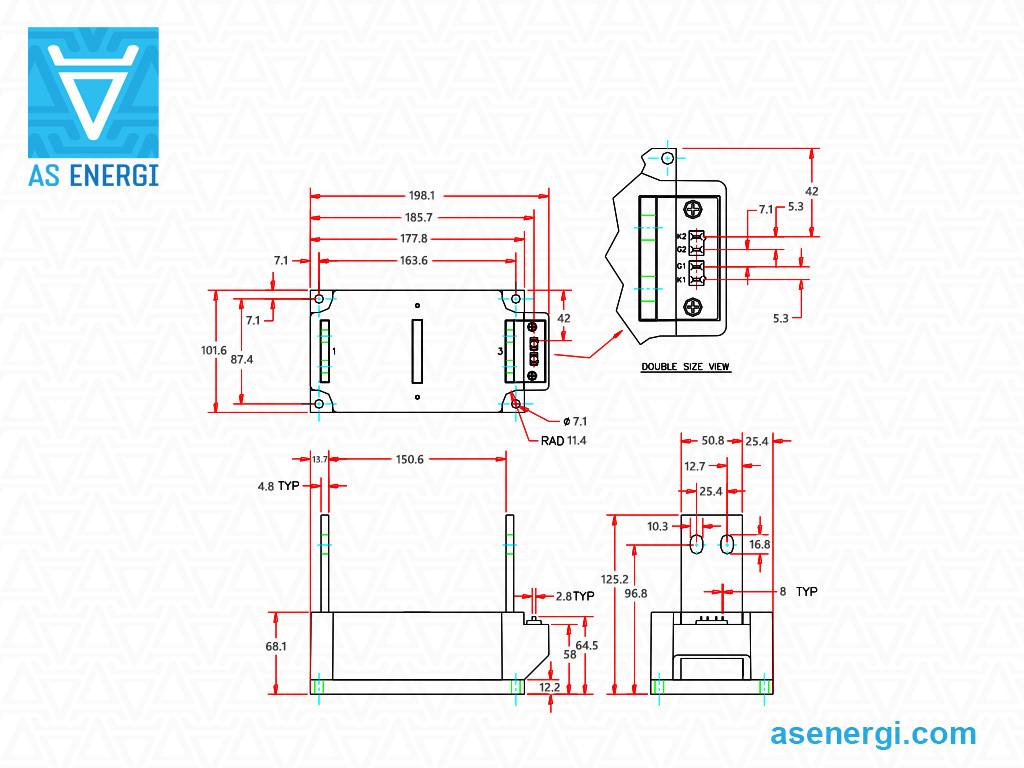

Módulos tiristores de conmutación de CA
PA431606 600/81 1600 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA431606
PA431806 600/81 1800 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA431806
PA432006 600/81 2000 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432006
PA432206 600/81 2200 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432206
PA432406 600/81 2400 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432406
PA431207 700/82 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431207
PA431407 700/82 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431407
PA431607 700/82 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431607
PA431807 700/82 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431807
Módulos tiristores rápidos
LS461821C0 210/86 1800 5.76 1.66 1.81 1.03 0.0781 - 0.02 92x50x52 AM-LS461821C0

Guía de numeración de piezas para módulos tiristores:

A M – CD4 1 14 99 C
A – brand AS ENERGITM
M – Grupo de productos: Módulo.
CD4 – Tipo de envase.
3 – Módulos tiristores.
14 – Clase de tensión VRRM / 100.
99 – IF(AV) código, Amp.
C – Identificador Sufix: Ninguno, B, C or D

Recomendaciones para el montaje de módulos de potencia

Especificaciones y preparación de la superficie del disipador térmico

Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la hoja de datos, la superficie de contacto del disipador térmico debe estar limpia y libre de partículas de polvo. Es recomendable limpiar la superficie de montaje del disipador térmico con toallitas y un limpiador con alcohol, por ejemplo isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– Desnivel de la zona de montaje del disipador térmico: ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm

Especificación de la superficie del disipador de calor

Aplicación de pasta térmica

Se recomienda utilizar impresión con plantilla (stencil printing) para aplicar el material de interfaz térmica. Se recomienda un espesor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica con rodillo para producción en masa, ya que no se puede garantizar una aplicación reproducible con el espesor térmico optimizado.

Par de apriete sobre el disipador térmico MS

Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad elásticas, o tornillos combinados. Debe respetarse el valor de par especificado en la ficha de datos.

Se recomienda aplicar un par de apriete previo y luego reapretar hasta el valor de par indicado. Para el proceso de atornillado, la velocidad debe estar limitada y se recomienda el uso de un limitador de par suave para evitar picos de par, que pueden ocurrir con atornilladores neumáticos.

Ejemplo de orden de montaje

Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
