Disipador térmico refrigerado por agua serie SS para tiristor y diodo rectificador

Disipador de agua serie SS para la refrigeración de tiristores SCR de potencia y diodos en diseño de disco durante su funcionamiento.

Características: refrigeración por agua para dispositivos en disco; diseño del canal de agua de alta eficiencia para la transferencia de calor; baja resistencia térmica; múltiples estructuras y modos de instalación.

Pasaporte técnico para disipadores de agua

Recomendaciones de instalación.
Como se muestra en la figura, el lado del cátodo debe orientarse hacia el lado de los pernos del dispositivo.
Asegúrese de que el dispositivo esté completamente paralelo y concéntrico con la superficie del disipador.
La presión debe ser uniforme; esta puede calcularse según el tamaño de la superficie.
Primero se deben apretar tres tuercas de fijación y aplanar el muelle de mariposa.
Al montar, se debe proporcionar la fuerza de apriete necesaria específica para cada tipo de encapsulado de tiristor / diodo.

Tipos de disipadores de agua: SS11, SS12, SS13, SS14, SS15, SS16, SS24, SS25 – disipadores de calor por agua de un solo tubo para un solo dispositivo; SS11BL, SS12BL, SS13BL, SS14BL, SS15BL, SS16BL, SS24BL, SS25BL – disipadores de calor por agua de doble tubo para dos dispositivos.

Las especificaciones y parámetros, dimensiones y dibujos del disipador de calor por agua (radiador) se indican a continuación.

Nuestra empresa ofrece una garantía de calidad para los disipadores de agua de la serie SS de 2 años a partir de la fecha de compra. Al suministrar los disipadores, si es necesario, proporcionamos un pasaporte técnico.

Seguir leyendo

El precio final del disipador de refrigeración por agua serie SS depende de la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Especificaciones generales de la serie SS de disipadores térmicos refrigerados por agua para tiristores y diodos rectificadores

Disipador térmico	Diámetro de la superficie de la placa	Caso aplicable		Fuerza de montaje	Resistencia térmica	SCR aplicable
Disipador térmico	Diámetro de la superficie de la placa	Superficie de la placa	Caja O.D. máx.	kN	°C/W	SCR aplicable
SS11, SS11BL	Ø23, Ø27	Ø24-Ø27	≤ Ø40	3.3-20	0.026	200A - 800A
SS12, SS12BL	Ø32-Ø41	Ø32-Ø41	≤ Ø66	5.5-25	0.018	200A - 800A
SS13, SS13BL	Ø68	Ø40-Ø65	≤ Ø90	15-34	0.015	500A - 2500A
SS14, SS14BL	Ø84	Ø50-Ø73	≤ Ø110	18-47	0.013	800A - 2500A
SS15, SS15BL	Ø100	Ø73-Ø100	≤ Ø160	60-70	0.011	2000A - 3000A
SS16, SS16BL	Ø108	Ø73-Ø100	≤ Ø200	60-100	0.008	3000A - 6500A
SS24, SS24BL	Ø84	Ø50-Ø84	≤ Ø110	18-70	0.010	1000A - 2500A
SS25, SS25BL	Ø100	Ø70-Ø100	≤ Ø160	60-100	0.008	2500A - 5000A

SS11, SS11BL, SS12, SS12BL Especificaciones del disipador térmico de refrigeración por agua

Tipo	Diámetro de la superficie		Superficie de la caja aplicable		Fuerza de montaje P	Resistencia térmica	Peso del disipador	Aplicación
Tipo	Superficie de la placa	Superficie elevada	Superficie elevada	Superficie de la placa	kN	°C/W	kg	Aplicación
SS11, SS11BL	Ø45	Ø23, Ø27	Ø19-Ø40	Ø24-Ø27	3.3-20	0.026	≥ 0.7	Dispositivos de 200-800A, caudal de agua ≥ 4L/Min
SS12, SS12BL	Ø55	Ø32, Ø37, Ø41	Ø34-Ø40	Ø32-Ø41	5.5-25	0.018	≥ 1.1	Dispositivos de 200-800A, caudal de agua ≥ 4L/Min

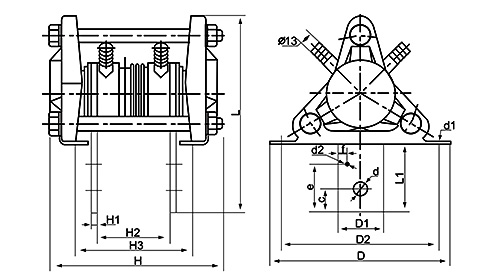

SS11, SS12 Disipador térmico monotubo de refrigeración por agua para un solo dispositivo

Tipo	Tamaño del contorno			Tamaño del cable Arcpower			Tamaño de montaje
Tipo	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	d2	c	e	f
SS11	140	135	145	53	4	30	112	64	105	2-Ø9	9x14	M3	20	35	6
SS12	190	160	152	78	5	40	140	64	105	2-Ø13	11x14	M3	20	65	8

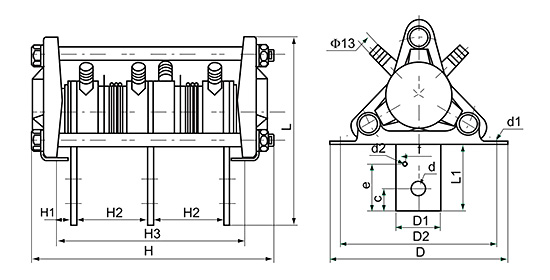

SS11BL, SS12BL Disipador térmico de refrigeración por agua de doble tubo para dispositivos dobles

Tipo	Tamaño del contorno			Tamaño del cable Arcpower			Tamaño de montaje
Tipo	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	d2	c	e	f
SS11BL	140	135	215	53	4	30	112	64	173	3-Ø9	9x14	M3	20	35	6
SS12BL	190	160	220	78	5	40	140	64	174	3-Ø13	11x14	M3	20	65	8

SS13, SS13BL, SS14, SS14BL Especificaciones del disipador térmico de refrigeración por agua

Tipo	Diámetro de la superficie	Superficie de la caja aplicable	Fuerza de montaje P	Resistencia térmica	Peso del disipador	Aplicación
Tipo	mm	mm	kN	°C/W	kg	Aplicación
SS13, SS13BL	Ø68	Ø40-Ø65	15-34	0.015	≥ 1.7	Dispositivos 500-2000A, caudal de agua ≥ 6L/Min. Dispositivos 1500-2500A, caudal de agua ≥ 7L/Min.
SS14, SS14BL	Ø84	Ø50-Ø73	18-47	0.013	≥ 2.2

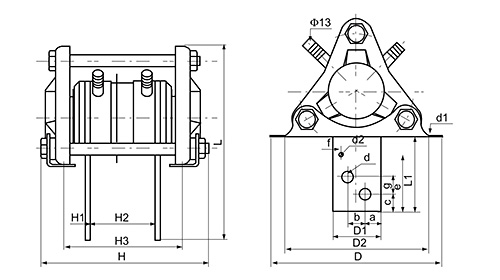

SS13, SS14 Disipador térmico monotubo de refrigeración por agua para un solo dispositivo

Tipo	Tamaño del contorno			Tamaño del cable Arcpower			Tamaño de montaje
Tipo	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	d2	a	b	c	e	f	g
SS13	190	160	152	78	6	50	140	64	105	4-Ø13	11x13	M3	15	20	15	65	8	20
SS14	220	195	188	85	6	55	165	74	130	4-Ø13	11x13	M3	17.5	20	20	65	10	20

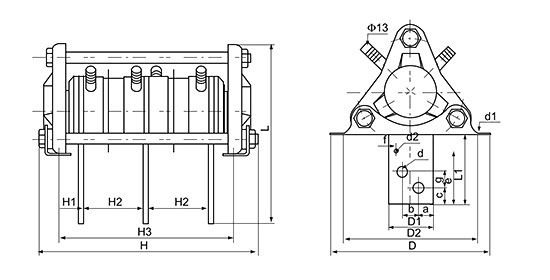

SS13BL, SS14BL Disipador térmico de refrigeración por agua de doble tubo para dispositivos dobles

Tipo	Tamaño del contorno			Tamaño del cable Arcpower			Tamaño de montaje
Tipo	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	d2	a	b	c	e	f	g
SS13BL	190	160	220	78	6	50	140	64	172	6-Ø13	11x13	M3	15	20	15	65	8	20
SS14BL	220	195	268	85	6	55	165	74	210	6-Ø13	11x13	M3	17.5	20	20	65	10	20

SS15, SS15BL Especificaciones del disipador térmico de refrigeración por agua

Tipo	Diámetro de la superficie	Superficie de la caja aplicable	Fuerza de montaje P	Resistencia térmica	Peso del disipador	Aplicación
Tipo	mm	mm	kN	°C/W	kg	Aplicación
SS15, SS15BL	Ø100	Ø73-Ø100	60-70	0.011	≥ 5.0	Dispositivos 2000-3000A, caudal de agua ≥ 8L/Min

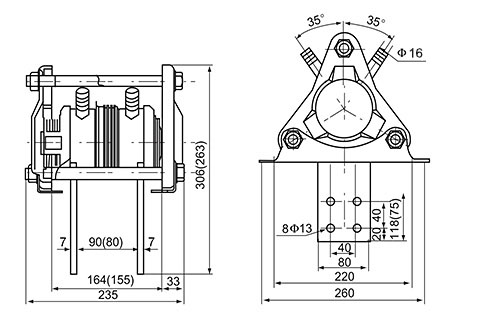

SS15 Disipador térmico monotubo de refrigeración por agua para un solo dispositivo

Tipo	Tamaño del contorno			Tamaño del cable Arcpower			Tamaño de montaje
Tipo	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	a	b	c	g
SS15	306	260	235	118	7	80	220	90	164	8-Ø13	11x13	20	40	20	40

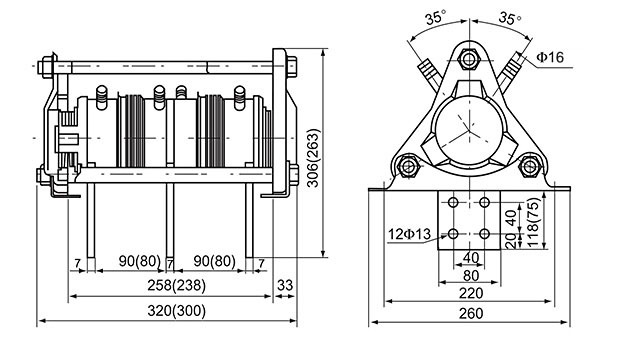

SS15BL Disipador térmico de refrigeración por agua de doble tubo para dispositivos dobles

Tipo	Tamaño del contorno			Tamaño del cable Arcpower			Tamaño de montaje
Tipo	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	a	b	c	g
SS15BL	306	260	320	118	7	80	220	90	258	12-Ø13	11x13	20	40	20	40

SS16, SS16BL Especificaciones del disipador térmico de refrigeración por agua

Tipo	Diámetro de la superficie	Superficie de la caja aplicable	Fuerza de montaje P	Resistencia térmica	Peso del disipador	Aplicación
Tipo	mm	mm	kN	°C/W	kg	Aplicación
SS16, SS16BL	Ø108	Ø73-Ø100	60-100	0.008	≥ 8.0	Dispositivos 3000-6500A, caudal de agua ≥ 8L/Min

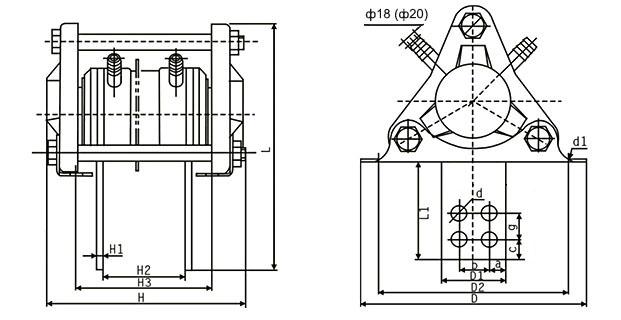

SS16 Disipador térmico monotubo de refrigeración por agua para un solo dispositivo

Tipo	Tamaño del contorno			Tamaño del cable Arcpower			Tamaño de montaje
Tipo	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	a	b	c	g
SS16	356	310	270	125	10	100	260	94	200	8-Ø13	11x13	25	50	25	50

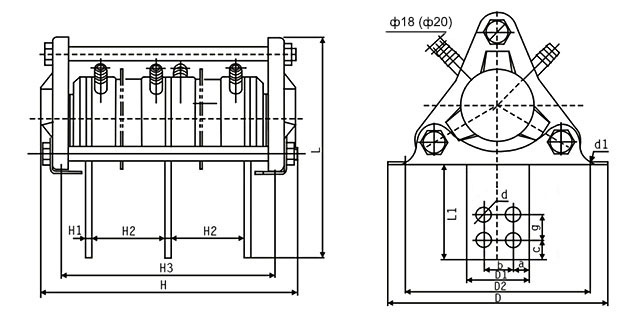

SS16BL Disipador térmico de refrigeración por agua de doble tubo para doble dispositivo

Tipo	Tamaño del contorno			Tamaño del cable Arcpower			Tamaño de montaje
Tipo	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	a	b	c	g
SS16BL	356	310	380	125	10	100	260	94	310	12-Ø13	11x13	25	50	25	50

SS24, SS25 – Tipos mejorados de disipadores de refrigeración por agua de las series SS14, SS15

Tipo	Diámetro de la superficie	Superficie de la caja aplicable	Fuerza de montaje P	Resistencia térmica	Aplicación
Tipo	mm	mm	kN	°C/W	Aplicación
SS24, SS24BL	Ø84	Ø50-Ø84	18-70	0.010	Dispositivos de 1000-2500A, caudal de agua ≥ 6L/Min
SS25, SS25BL	Ø100	Ø70-Ø100	60-100	0.008	Dispositivos de 2500-5000A, caudal de agua ≥ 8L/Min

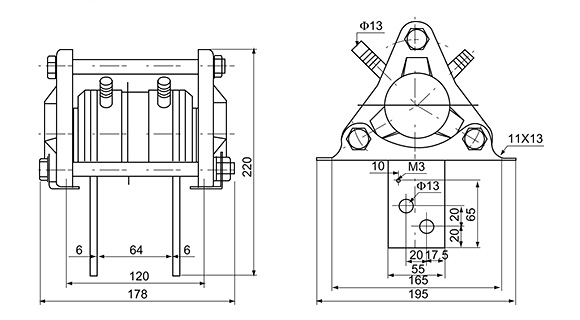

SS24 Disipador térmico monotubo de refrigeración por agua para un solo dispositivo

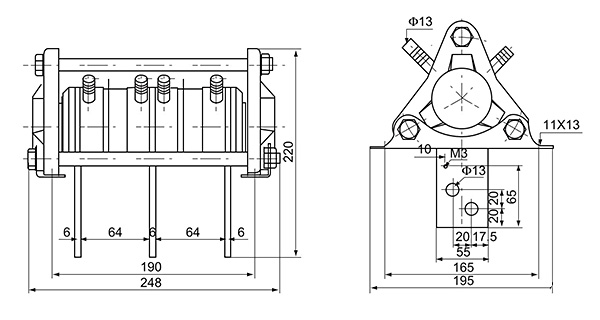

SS24BL Disipador térmico de refrigeración por agua de doble tubo para dispositivos dobles

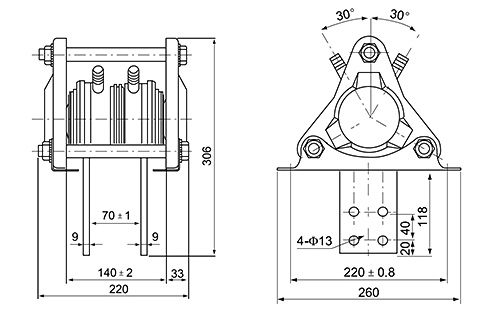

SS25 Disipador térmico monotubo de refrigeración por agua para un solo dispositivo

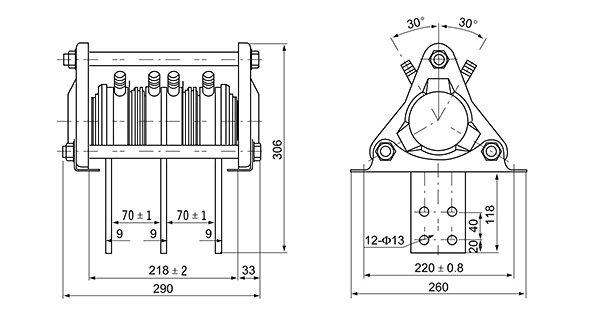

SS25BL Disipador térmico de refrigeración por agua de doble tubo para dispositivos dobles

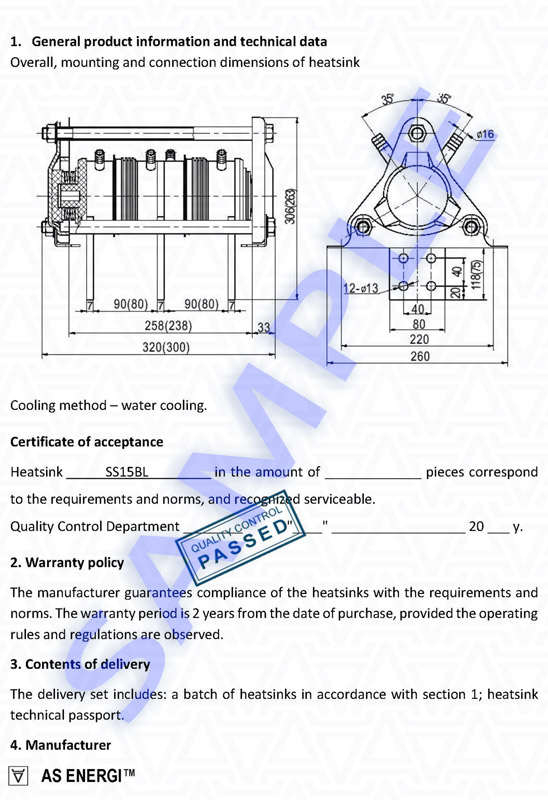

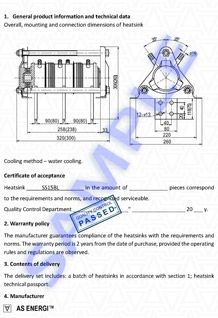

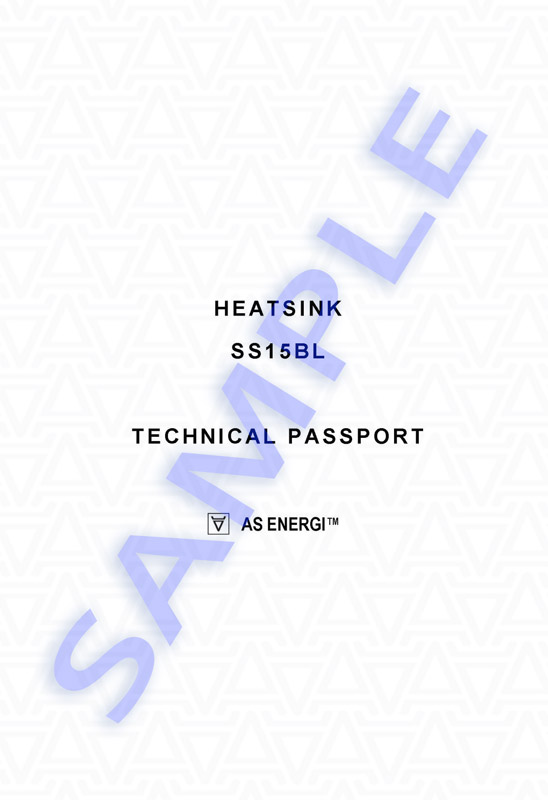

Pasaporte técnico para disipadores de refrigeración por agua de la serie SS (muestra):

Al suministrar tiristores, diodos, disipadores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.

Semiconductores de Alta Potencia AS ENERGI^TM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de aire y agua para los mismos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al realizar pedidos en grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.

Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

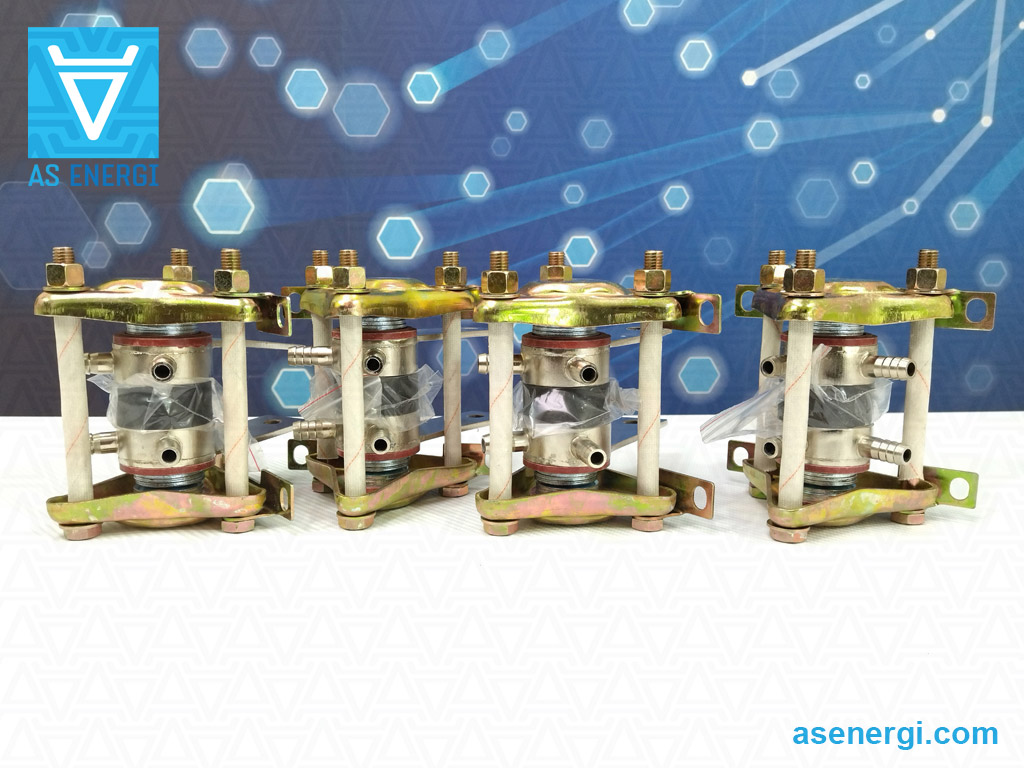

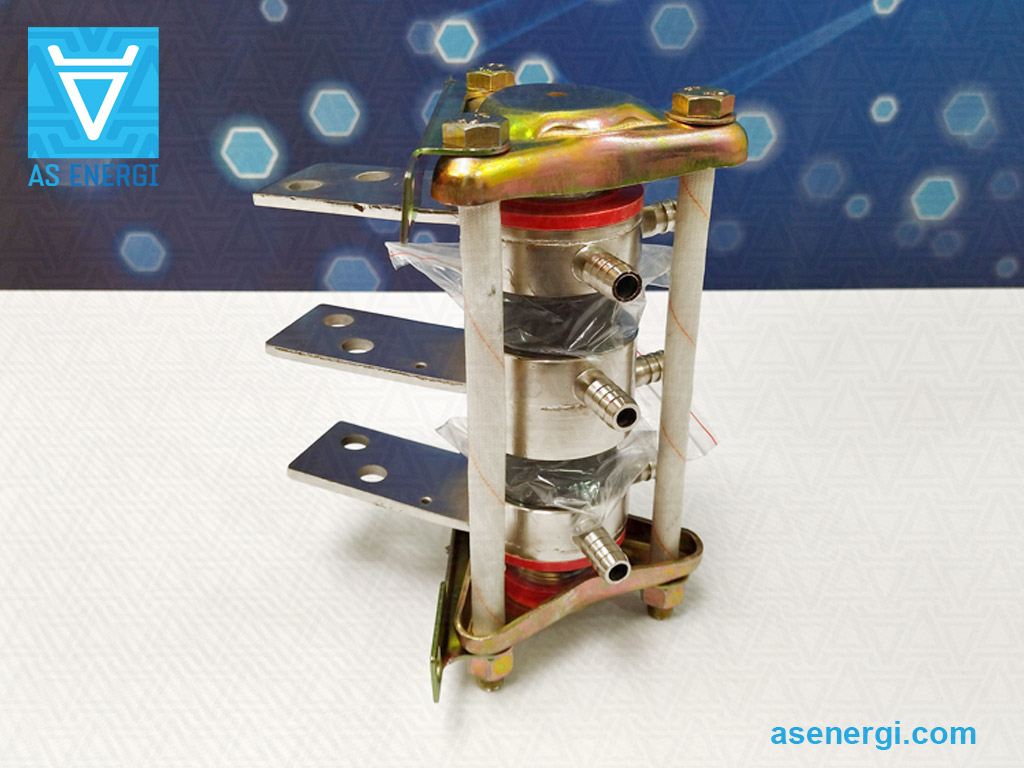

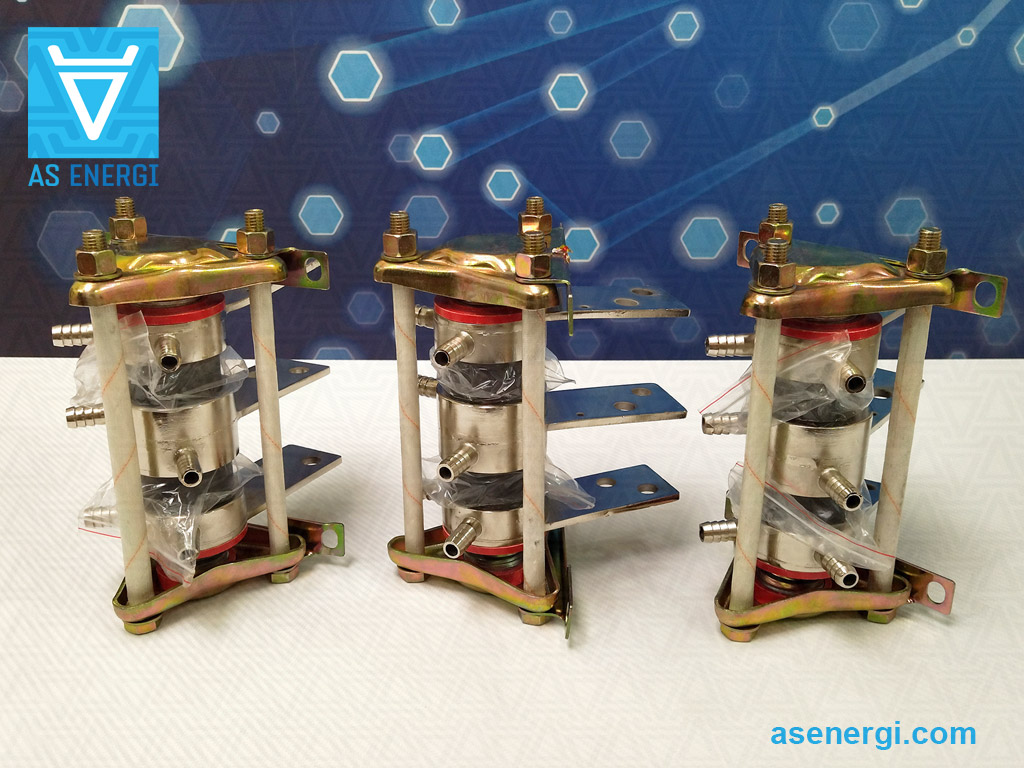

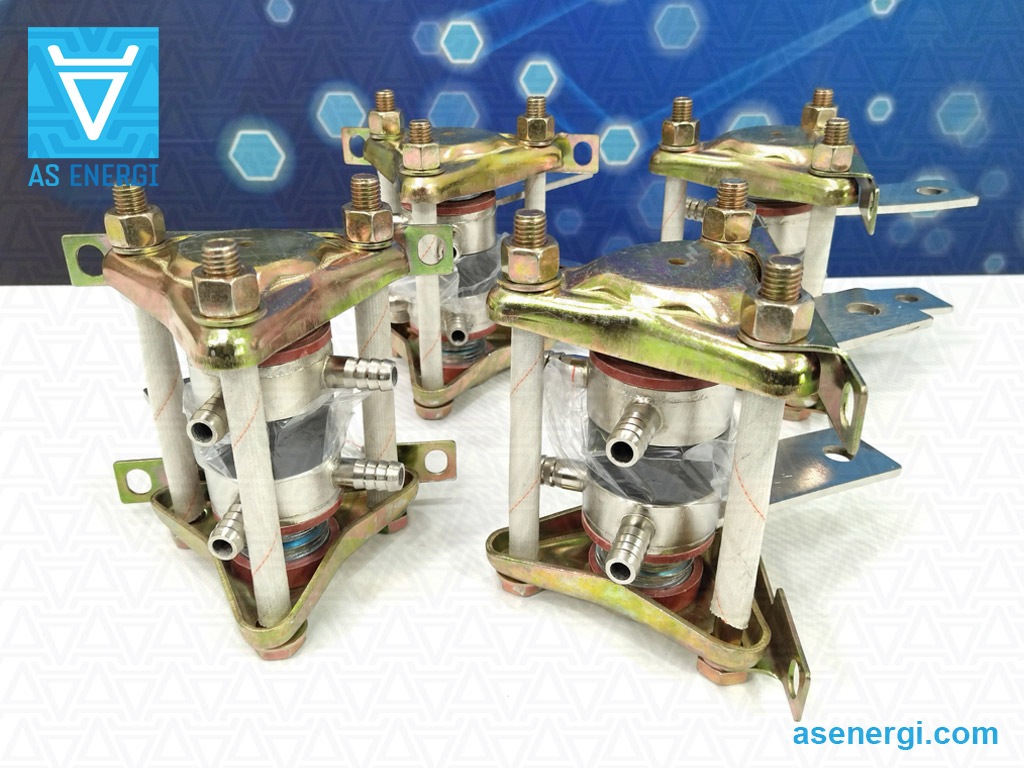

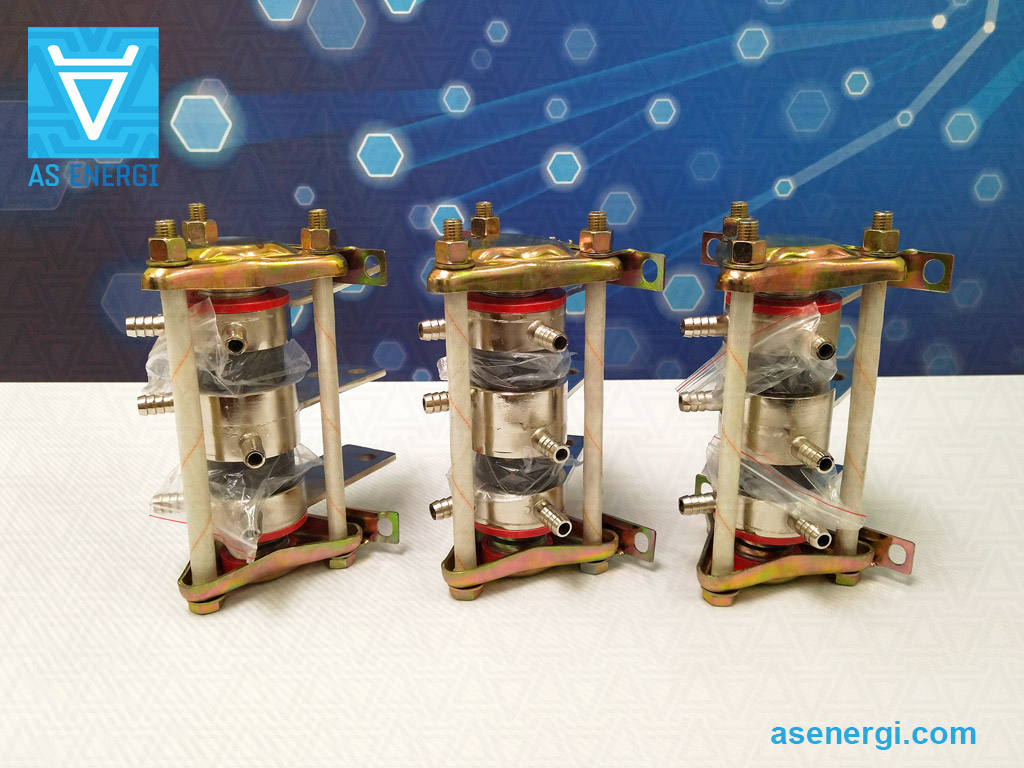

Foto de disipadores de refrigeración por agua:

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
