Módulos de diodos MD3, MD4, MD5

Módulos de diodos MD3, MD4, MD5

Módulos de diodo rectificador de potencia dual AS ENERGITM son rectificadores no controlables en diseño monolítico con dos diodos semiconductores (tipo diodo-diodo), operan en circuitos de CC y CA con cargas de 155A hasta 1000A y tensiones inversas de pulso de hasta 6500V.

Diagrama de conexión de módulos: MD3 – semi-puente; MD4 – circuito común con cátodo; MD5 – circuito común con ánodo.

La alta resistencia termo-cíclica energética y el funcionamiento confiable de los módulos de diodo de baja frecuencia MD al conmutar altas corrientes se logran gracias a sus características de diseño y parámetros estables de separación galvánica:

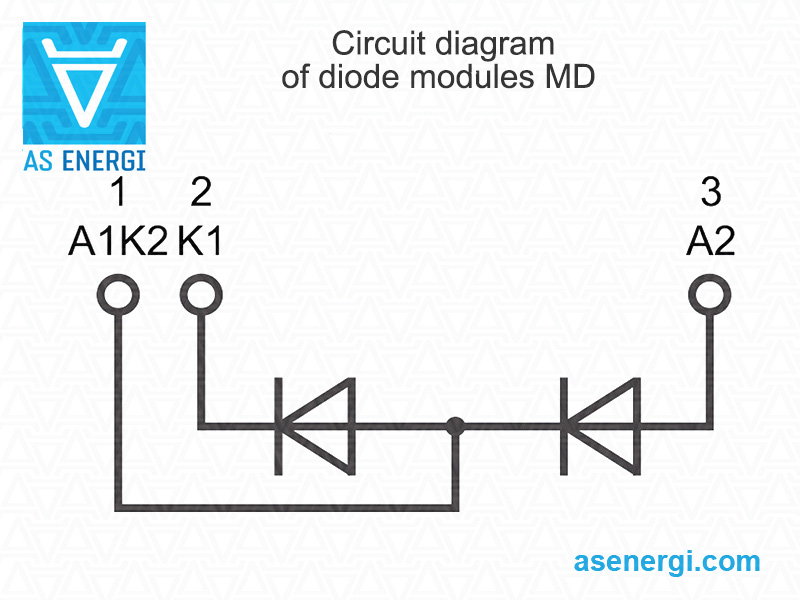

Diagrama de conexión de módulo de diodo MD

Los módulos de diodo MD3, MD4, MD5 tienen un diseño de sujeción, montaje con tornillos a través de los orificios de montaje en la carcasa. Los cables se fijan con terminales niquelados, debajo de los cuales se colocan los puntos de prueba para medir la tensión directa de pulso. Los terminales principales están en la parte superior de la carcasa y están numerados 1, 2, 3.

Al montar módulos de diodo, se debe prestar especial atención a la estrechez de las superficies de acoplamiento: no se permite una concavidad superior a 0.03 mm.

Para montar enfriamiento adicional (se utilizan radiadores o ventiladores), se proporcionan orificios de montaje en la carcasa de los módulos de diodo sin potencial. Entre el módulo y el elemento de enfriamiento, se debe usar un sustrato térmicamente conductor lubricado con pasta térmica.

Los módulos de diodo MD3, MD4, MD5 se utilizan en diversas instalaciones de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, inversores, arrancadores y controles de motores, controladores de temperatura de hornos de coque o procesos químicos, equipos de soldadura, etc.

Nuestros módulos se ofrecen en varias topologías de dispositivos duales y sencillos para casi todas las aplicaciones de control de fase o rectificación.

Nuestra empresa proporciona una garantía de calidad para los módulos tiristor / diodo de 2 años a partir de la fecha de compra. Al suministrar módulos tiristor / diodo, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.

El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Para preguntas relacionadas con la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

Ver más fotos

Especificaciones generales de los módulos de diodos MD3, MD4, MD5

Foto Serie Corriente promedio hacia adelante,
IT(AV)		 Voltaje,
VRRM		 Diagrama de conexión Paquete Dimensiones PDF
Módulo de diodos MD3-155 MD3-155 155A 3000 - 3600V Esquema de conexión del módulo de diodos MD3-155 F 94x34x30 PDF
Módulo de diodos MD4-155 MD4-155 155A 3000 - 3600V Esquema de conexión del módulo de diodos MD4-155 F 94x34x30 PDF
Módulo de diodos MD5-155 MD5-155 155A 3000 - 3600V Esquema de conexión del módulo de diodos MD5-155 F 94x34x30 PDF
Módulo de diodos MD3-160 MD3-160 160A 3000 - 3600V Esquema de conexión del módulo de diodos MD3-160 F 94x34x30 PDF
Módulo de diodos MD4-160 MD4-160 160A 3000 - 3600V Esquema de conexión del módulo de diodos MD4-160 F 94x34x30 PDF
Módulo de diodos MD5-160 MD5-160 160A 3000 - 3600V Esquema de conexión del módulo de diodos MD5-160 F 94x34x30 PDF
Módulo de diodos MD3-175 MD3-175 175A 2400 - 2800V Esquema de conexión del módulo de diodos MD3-175 F 94x34x30 PDF
Módulo de diodos MD4-175 MD4-175 175A 2600 - 2800V Esquema de conexión del módulo de diodos MD4-175 F 94x34x30 PDF
Módulo de diodos MD5-175 MD5-175 175A 2400 - 2800V Esquema de conexión del módulo de diodos MD5-175 F 94x34x30 PDF
Módulo de diodos MD3-200 MD3-200 200A 2000 - 2800V Esquema de conexión del módulo de diodos MD3-200 F 94x34x30 PDF
Módulo de diodos MD4-200 MD4-200 200A 2000 - 2800V Esquema de conexión del módulo de diodos MD4-200 F 94x34x30 PDF
Módulo de diodos MD5-200 MD5-200 200A 2000 - 2800V Esquema de conexión del módulo de diodos MD5-200 F 94x34x30 PDF
Módulo de diodos MD3-215 MD3-215 215A 2000 - 2200V Esquema de conexión del módulo de diodos MD3-215 F 94x34x30 PDF
Módulo de diodos MD4-215 MD4-215 215A 2000 - 2200V Esquema de conexión del módulo de diodos MD4-215 F 94x34x30 PDF
Módulo de diodos MD5-215 MD5-215 215A 2000 - 2200V Esquema de conexión del módulo de diodos MD5-215 F 94x34x30 PDF
Módulo de diodos MD3-245 MD3-245 245A 1000 - 1800V Esquema de conexión del módulo de diodos MD3-245 F 94x34x30 PDF
Módulo de diodos MD4-245 MD4-245 245A 1000 - 1800V Esquema de conexión del módulo de diodos MD4-245 F 94x34x30 PDF
Módulo de diodos MD5-245 MD5-245 245A 1000 - 1800V Esquema de conexión del módulo de diodos MD5-245 F 94x34x30 PDF
Módulo de diodos MD3-250 MD3-250 250A 1000 - 1800V Esquema de conexión del módulo de diodos MD3-250 F 94x34x30 PDF
Módulo de diodos MD4-250 MD4-250 250A 1000 - 1800V Esquema de conexión del módulo de diodos MD4-250 F 94x34x30 PDF
Módulo de diodos MD5-250 MD5-250 250A 1000 - 1800V Esquema de conexión del módulo de diodos MD5-250 F 94x34x30 PDF
Módulo de diodos MD3-250 MD3-250 250A 3000 - 3600V Esquema de conexión del módulo de diodos MD3-250 C1 92x52x50 PDF
Módulo de diodos MD4-250 MD4-250 250A 3000 - 3600V Esquema de conexión del módulo de diodos MD4-250 C1 92x52x50 PDF
Módulo de diodos MD5-250 MD5-250 250A 3000 - 3600V Esquema de conexión del módulo de diodos MD5-250 C1 92x52x50 PDF
Módulo de diodos MD3-320 MD3-320 320A 2000 - 2800V Esquema de conexión del módulo de diodos MD3-320 C1 92x52x50 PDF
Módulo de diodos MD4-320 MD4-320 320A 2000 - 2800V Esquema de conexión del módulo de diodos MD4-320 C1 92x52x50 PDF
Módulo de diodos MD5-320 MD5-320 320A 2000 - 2800V Esquema de conexión del módulo de diodos MD5-320 C1 92x52x50 PDF
Módulo de diodos MD3-320 MD3-320 320A 4600 - 6500V Esquema de conexión del módulo de diodos MD3-320 А2 124x60x52 PDF
Módulo de diodos MD4-320 MD4-320 320A 4600 - 6500V Esquema de conexión del módulo de diodos MD4-320 А2 124x60x52 PDF
Módulo de diodos MD5-320 MD5-320 320A 4600 - 6500V Esquema de conexión del módulo de diodos MD5-320 А2 124x60x52 PDF
Módulo de diodos MD3-400 MD3-400 400A 1000 - 1800V Esquema de conexión del módulo de diodos MD3-400 C1 92x52x50 PDF
Módulo de diodos MD4-400 MD4-400 400A 1000 - 1800V Esquema de conexión del módulo de diodos MD4-400 C1 92x52x50 PDF
Módulo de diodos MD5-400 MD5-400 400A 1000 - 1800V Esquema de conexión del módulo de diodos MD5-400 C1 92x52x50 PDF
Módulo de diodos MD3-400 MD3-400 400A 4600 - 5200V Esquema de conexión del módulo de diodos MD3-400 А2 124x60x52 PDF
Módulo de diodos MD4-400 MD4-400 400A 4600 - 5200V Esquema de conexión del módulo de diodos MD4-400 А2 124x60x52 PDF
Módulo de diodos MD5-400 MD5-400 400A 4600 - 5200V Esquema de conexión del módulo de diodos MD5-400 А2 124x60x52 PDF
Módulo de diodos MD3-470 MD3-470 470A 3800 - 4400V Esquema de conexión del módulo de diodos MD3-470 А2 124x60x52 PDF
Módulo de diodos MD4-470 MD4-470 470A 3800 - 4400V Esquema de conexión del módulo de diodos MD4-470 А2 124x60x52 PDF
Módulo de diodos MD5-470 MD5-470 470A 3800 - 4400V Esquema de conexión del módulo de diodos MD5-470 А2 124x60x52 PDF
Módulo de diodos MD3-500 MD3-500 500A 3000 - 3600V Esquema de conexión del módulo de diodos MD3-500 А2 124x60x52 PDF
Módulo de diodos MD4-500 MD4-500 500A 3000 - 3600V Esquema de conexión del módulo de diodos MD4-500 А2 124x60x52 PDF
Módulo de diodos MD5-500 MD5-500 500A 3000 - 3600V Esquema de conexión del módulo de diodos MD5-500 А2 124x60x52 PDF
Módulo de diodos MD3-515 MD3-515 515A 3000 - 3600V Esquema de conexión del módulo de diodos MD3-515 А2 124x60x52 PDF
Módulo de diodos MD4-515 MD4-515 515A 3000 - 3600V Esquema de conexión del módulo de diodos MD4-515 А2 124x60x52 PDF
Módulo de diodos MD5-515 MD5-515 515A 3000 - 3600V Esquema de conexión del módulo de diodos MD5-515 А2 124x60x52 PDF
Módulo de diodos MD3-580 MD3-580 580A 2000 - 2600V Esquema de conexión del módulo de diodos MD3-580 А2 124x60x52 PDF
Módulo de diodos MD4-580 MD4-580 580A 2000 - 2600V Esquema de conexión del módulo de diodos MD4-580 А2 124x60x52 PDF
Módulo de diodos MD5-580 MD5-580 580A 2000 - 2600V Esquema de conexión del módulo de diodos MD5-580 А2 124x60x52 PDF
Módulo de diodos MD3-630 MD3-630 630A 1000 - 1800V Esquema de conexión del módulo de diodos MD3-630 А2 124x60x52 PDF
Módulo de diodos MD4-630 MD4-630 630A 1000 - 1800V Esquema de conexión del módulo de diodos MD4-630 А2 124x60x52 PDF
Módulo de diodos MD5-630 MD5-630 630A 1000 - 1800V Esquema de conexión del módulo de diodos MD5-630 А2 124x60x52 PDF
Módulo de diodos MD3-660 MD3-660 660A 1000 - 1800V Esquema de conexión del módulo de diodos MD3-660 А2 124x60x52 PDF
Módulo de diodos MD4-660 MD4-660 660A 1000 - 1800V Esquema de conexión del módulo de diodos MD4-660 А2 124x60x52 PDF
Módulo de diodos MD5-660 MD5-660 660A 1000 - 1800V Esquema de conexión del módulo de diodos MD5-660 А2 124x60x52 PDF
Módulo de diodos MD3-800 MD3-800 800A 3800 - 4400V Esquema de conexión del módulo de diodos MD3-800 D 150x77x84 PDF
Módulo de diodos MD4-800 MD4-800 800A 3800 - 4400V Esquema de conexión del módulo de diodos MD4-800 D 150x77x84 PDF
Módulo de diodos MD5-800 MD5-800 800A 3800 - 4400V Esquema de conexión del módulo de diodos MD5-800 D 150x77x84 PDF
Módulo de diodos MD3-1000 MD3-1000 1000A 2000 - 2800V Esquema de conexión del módulo de diodos MD3-1000 D 150x77x84 PDF
Módulo de diodos MD4-1000 MD4-1000 1000A 2000 - 2800V Esquema de conexión del módulo de diodos MD4-1000 D 150x77x84 PDF
Módulo de diodos MD5-1000 MD5-1000 1000A 2000 - 2800V Esquema de conexión del módulo de diodos MD5-1000 D 150x77x84 PDF

Guía de numeración de piezas para módulos de diodos:

MD 3 – 155 – 36 – F – N
MD – Módulo de diodos, brand AS ENERGITM
3 – Esquema de conexión:
3 – half-bridge;
4 – circuito de cátodo común;
5 – circuito de ánodo común.
155 – Corriente nominal IF(AV), A.
36 – Clase de tensión VRRM / 100   (Tensión nominal – 3600 V).
F – Tipo de vivienda.
N – Condiciones ambientales: N – Normal.

Dimensiones de los módulos de diodos MD3, MD4, MD5:

  • Dimensiones de los módulos de diodos MD3-155, MD4-155, MD5-155, MD3-160, MD4-160, MD5-160, MD3-175, MD4-175, MD5-175, MD3-200, MD4-200, MD5-200, MD3-215, MD4-215, MD5-215, MD3-245, MD4-245, MD5-245, MD3-250-(10-18)-C1, MD4-250-(10-C8)-C1, MD5-250-(10-C8)-C1

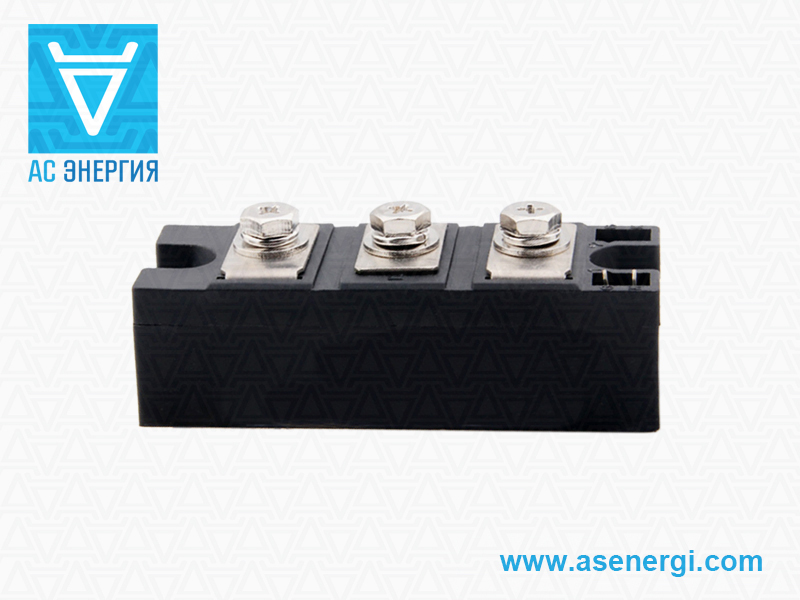

    Paquete F

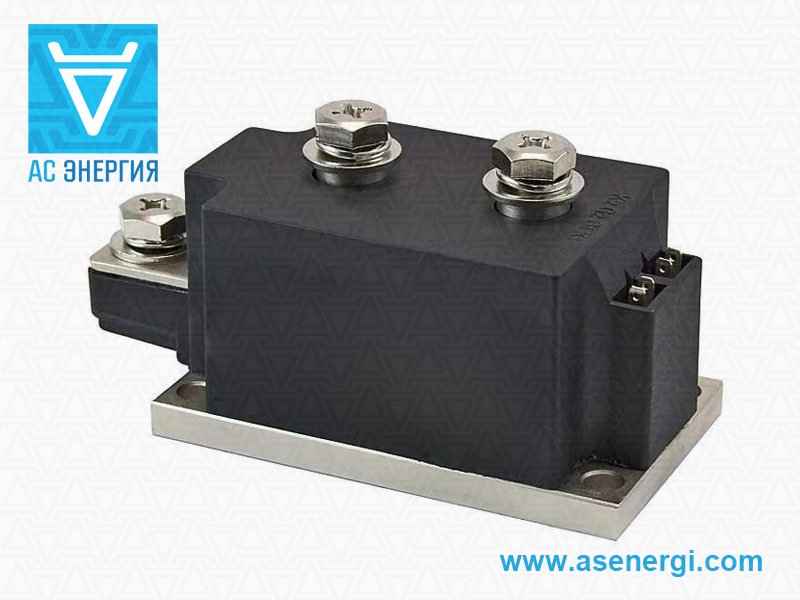

  • Dimensiones de los módulos de diodos MD3-250-(30-36)-C1, MD4-250-(30-36)-C1, MD5-250-(30-36)-C1, MD3-320-(20-28)-C1, MD4-320-(20-28)-C1, MD5-320-(20-28)-C1, MD3-400-(10-18)-C1, MD4-400-(10-18)-C1, MD5-400-(10-18)-C1

    Paquete C1

  • Dimensiones de los módulos de diodos MD3-320-(46-65)-А2, MD4-320-(46-65)-А2, MD5-320-(46-65)-А2, MD3-400-(46-65)-А2, MD4-400-(46-65)-А2, MD5-400-(46-65)-А2, MD3-470, MD4-470, MD5-470, MD3-500, MD4-500, MD5-500, MD3-515, MD4-515, MD5-515, MD3-580, MD4-580, MD5-580, MD3-630, MD4-630, MD5-630, MD3-660, MD4-660, MD5-660

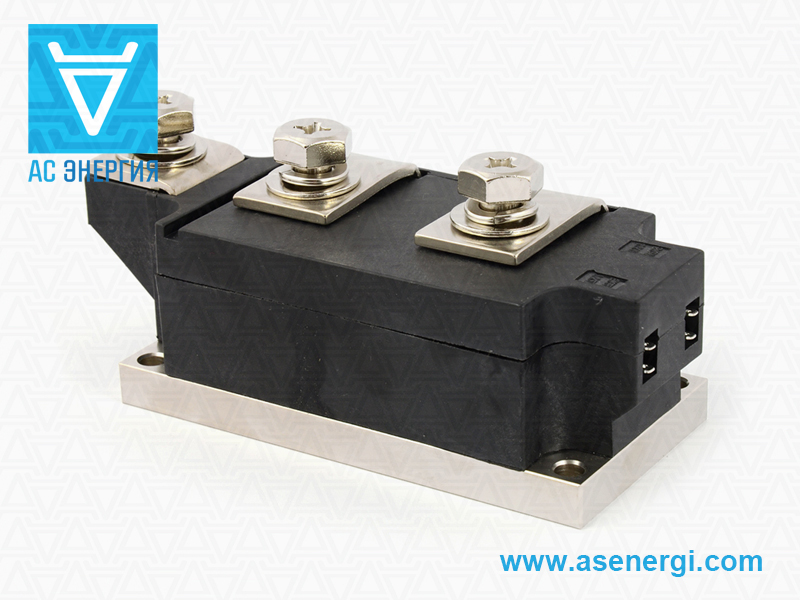

    Paquete А2

  • Dimensiones de los módulos de diodos MD3-800, MD4-800, MD5-800, MD3-1000, MD4-1000, MD5-1000

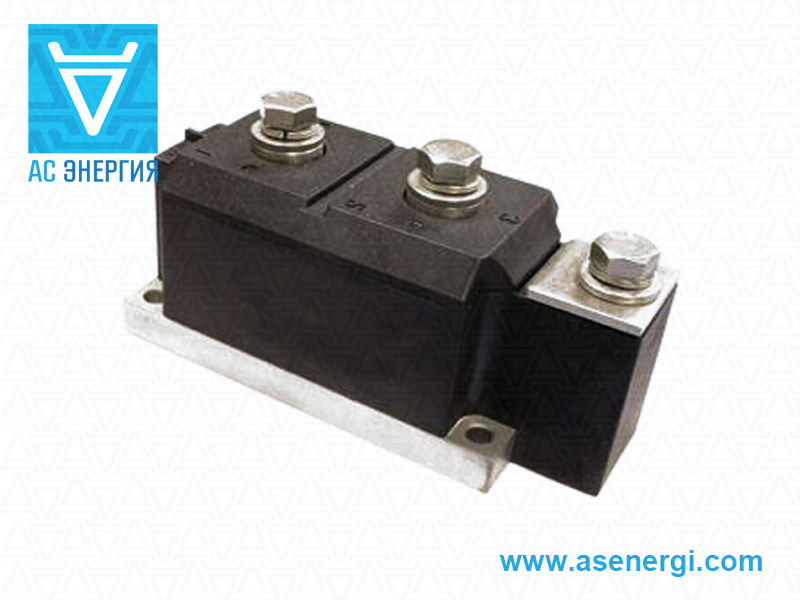

    Paquete D

Esquema de conexión del módulo de diodoss MD3, MD4, MD5:

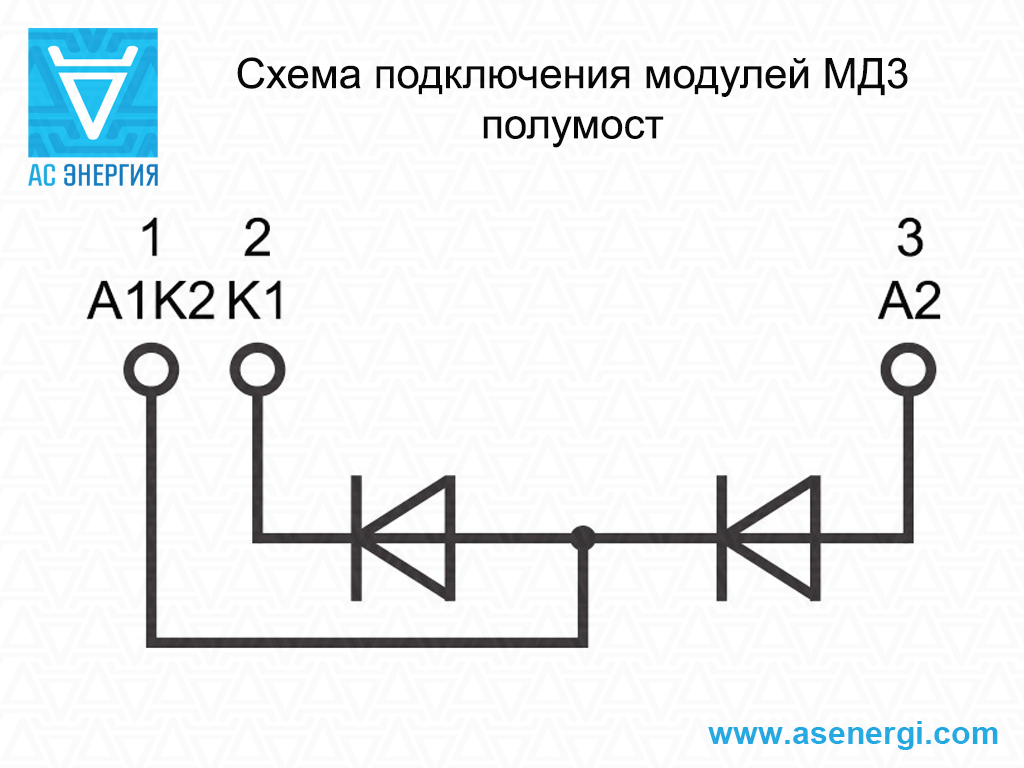

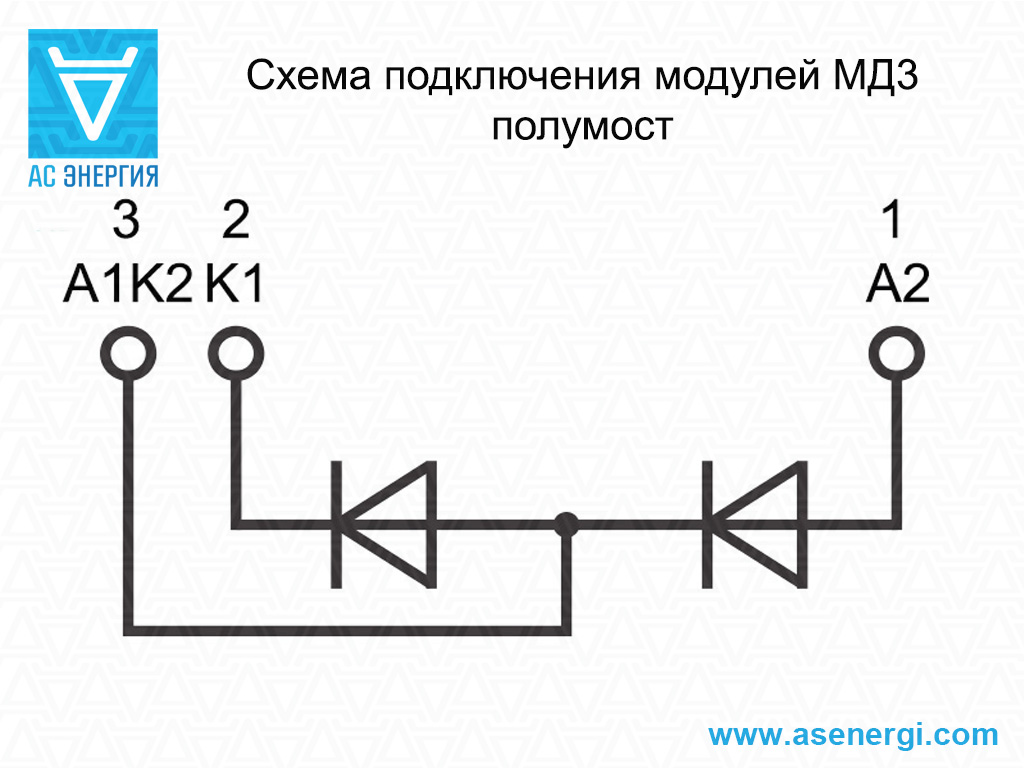

  • Esquema de conexión del módulo de diodos de potencia MD3

    Medio puente

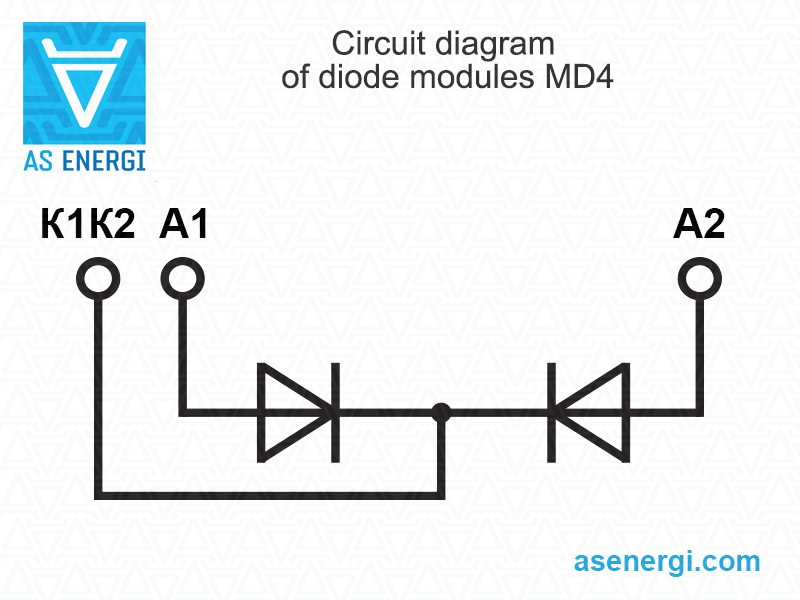

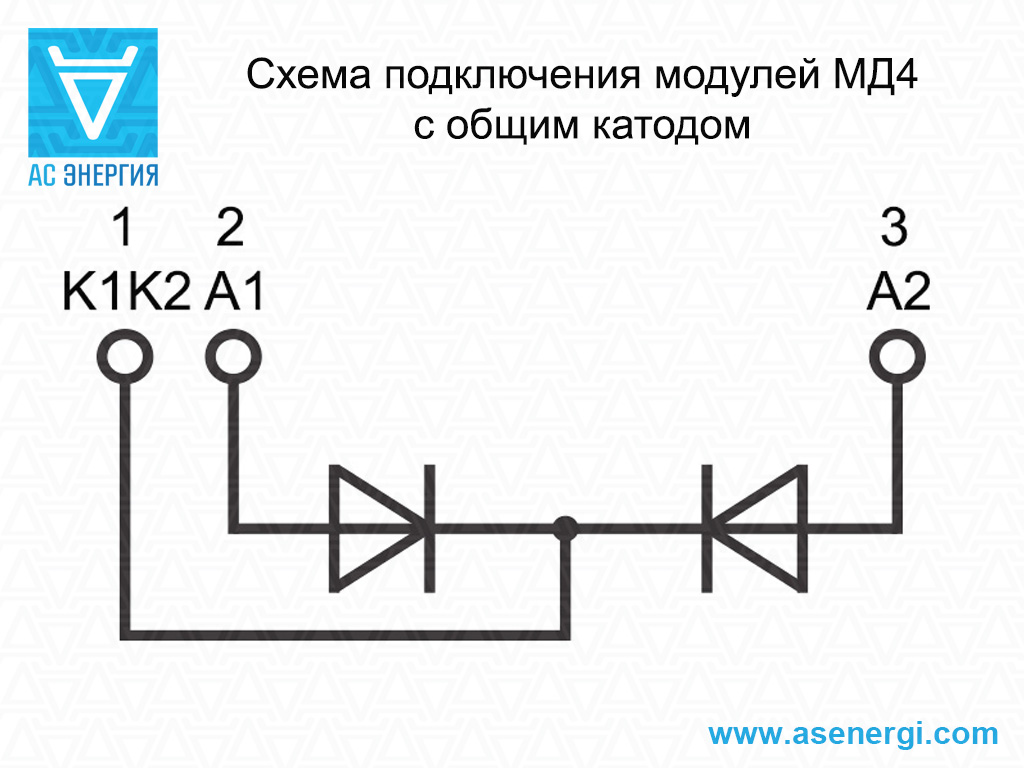

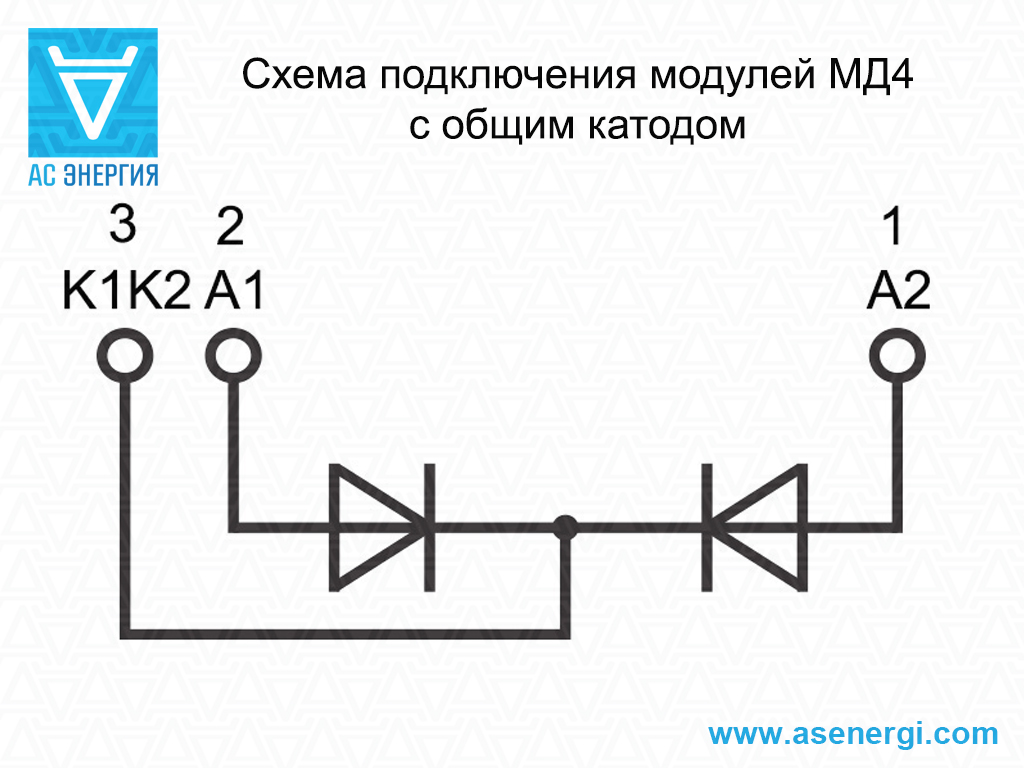

  • Esquema de conexión del módulo de diodos de potencia MD4

    Cátodo común

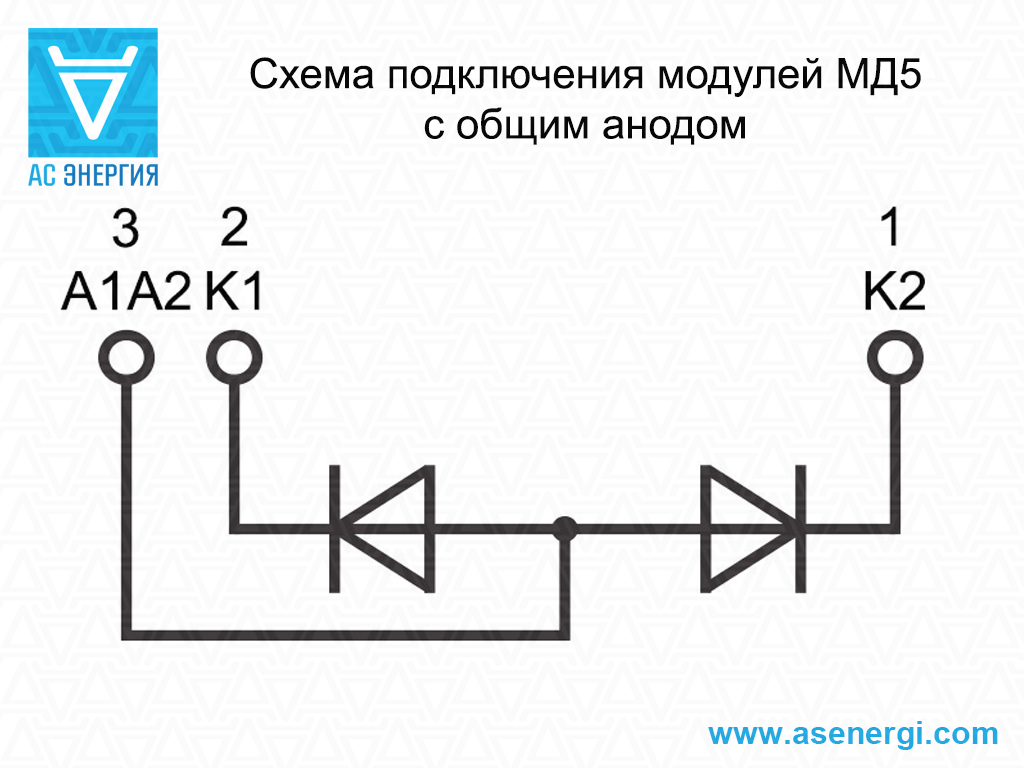

  • Esquema de conexión del módulo de diodos de potencia MD5

    Ánodo común

Recomendaciones para el montaje de módulos de potencia

Especificaciones y Preparación de la Superficie del Disipador de Calor

Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en las hojas de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Deben cumplirse las siguientes especificaciones mecánicas:
– La irregularidad de la zona de montaje del disipador de calor debe ser ≤ 50 μm por 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm

Especificación de la superficie del disipador de calor

Aplicación de Pasta Térmica

Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Se aconseja usar un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar pasta térmica mediante rodillo para la producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor optimizado de la pasta térmica.

Par de Apriete en el Disipador de Calor MS

Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad o tornillos combinados. Se debe observar el valor de par especificado en la hoja de datos.

Se recomienda un par de apriete inicial y un reapriete al valor de par dado. Durante el proceso de atornillado, se debe limitar la velocidad y se recomienda una limitación suave del par para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.

Ejemplo de orden de montaje

Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
