Pavlo GorkunMódulos de diodos tiristores Kubara Lamina de recambio
Los módulos Tiristor-Diodo tienen un diseño monolítico con topología dual de semiconductores (tipo tiristor-diodo). Se utilizan en circuitos de corriente continua y alterna con cargas de hasta 500A y tensiones inversas de impulso de hasta 1800V.
Los módulos Tiristor-Diodo ASMHC AS ENERGITM son un reemplazo, equivalente y alternativa a los módulos tiristor-diodo de la serie MH de Kubara Lamina.
Los módulos tiristor-diodo están alojados en una carcasa industrial estándar, lo que facilita su integración en equipos existentes.
Los módulos están diseñados y ensamblados con tecnología de contacto por presión altamente fiable y tecnología de unión por soldadura, lo cual satisface los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos tiristor-diodo se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de fusión o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos de potencia se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos tiristor/diodo de 2 años a partir de la fecha de compra. Al suministrar módulos tiristor/diodo, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristor/diodo depende de la clase, cantidad, condiciones de entrega, fabricante, país de origen y forma de pago.
Para consultas sobre la adquisición de módulos de potencia, tiristores o diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, le ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los Módulos Tiristor-Diodo Kubara Lamina y Recambios
| Tipo | IT(AV)M (TC,°C) |
VRRM VDRM |
ITSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Dimensiones L×B×H | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | A | kA2·s | V | mΩ | ºC | °C/W | g | mm | |||
| MHC-100-04 | 106 (85) | 400 | 2250 | 25 | 0.9 | 2.0 | 125 | 0.28 | 95 | 93x20x30 | ASMHC-100-04 |  |
| MHC-100-06 | 106 (85) | 600 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 95 | 93x20x30 | ASMHC-100-06 | |
| MHC-100-08 | 106 (85) | 800 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 95 | 93x20x30 | ASMHC-100-08 | |
| MHC-100-10 | 106 (85) | 1000 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 95 | 93x20x30 | ASMHC-100-10 | |
| MHC-100-12 | 106 (85) | 1200 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 95 | 93x20x30 | ASMHC-100-12 | |
| MHC-100-14 | 106 (85) | 1400 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 95 | 93x20x30 | ASMHC-100-14 | |
| MHC-100-16 | 106 (85) | 1600 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 95 | 93x20x30 | ASMHC-100-16 | |

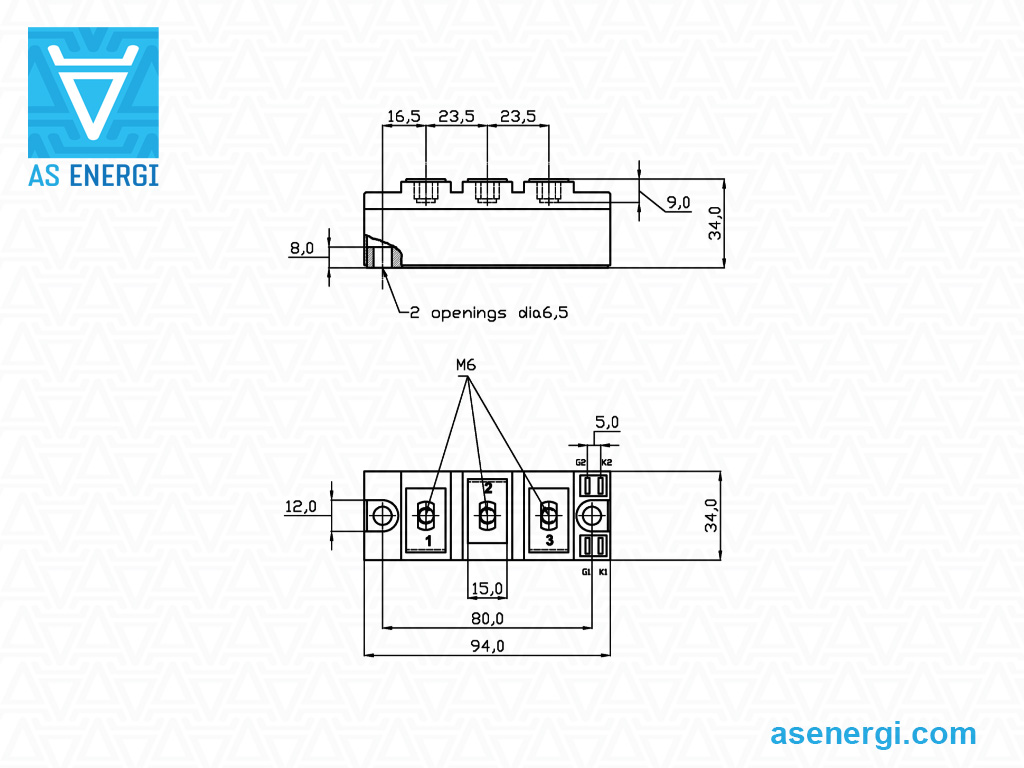

| MHC-150-04 | 150 (85) | 400 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-150-04 | |
| MHC-150-06 | 150 (85) | 600 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-150-06 | |
| MHC-150-08 | 150 (85) | 800 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-150-08 | |
| MHC-150-10 | 150 (85) | 1000 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-150-10 | |
| MHC-150-12 | 150 (85) | 1200 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-150-12 | |
| MHC-150-14 | 150 (85) | 1400 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-150-14 | |
| MHC-150-16 | 150 (85) | 1600 | 4200 | 88 | 0.915 | 1.4 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-150-16 | |
| MHC-170-04 | 170 (85) | 400 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-170-04 | |
| MHC-170-06 | 170 (85) | 600 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-170-06 | |
| MHC-170-08 | 170 (85) | 800 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-170-08 | |
| MHC-170-10 | 170 (85) | 1000 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-170-10 | |
| MHC-170-12 | 170 (85) | 1200 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-170-12 | |
| MHC-170-14 | 170 (85) | 1400 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-170-14 | |
| MHC-170-16 | 170 (85) | 1600 | 5000 | 125 | 0.83 | 1.035 | 125 | 0.17 | 360 | 94x34x34 | ASMHC-170-16 | |

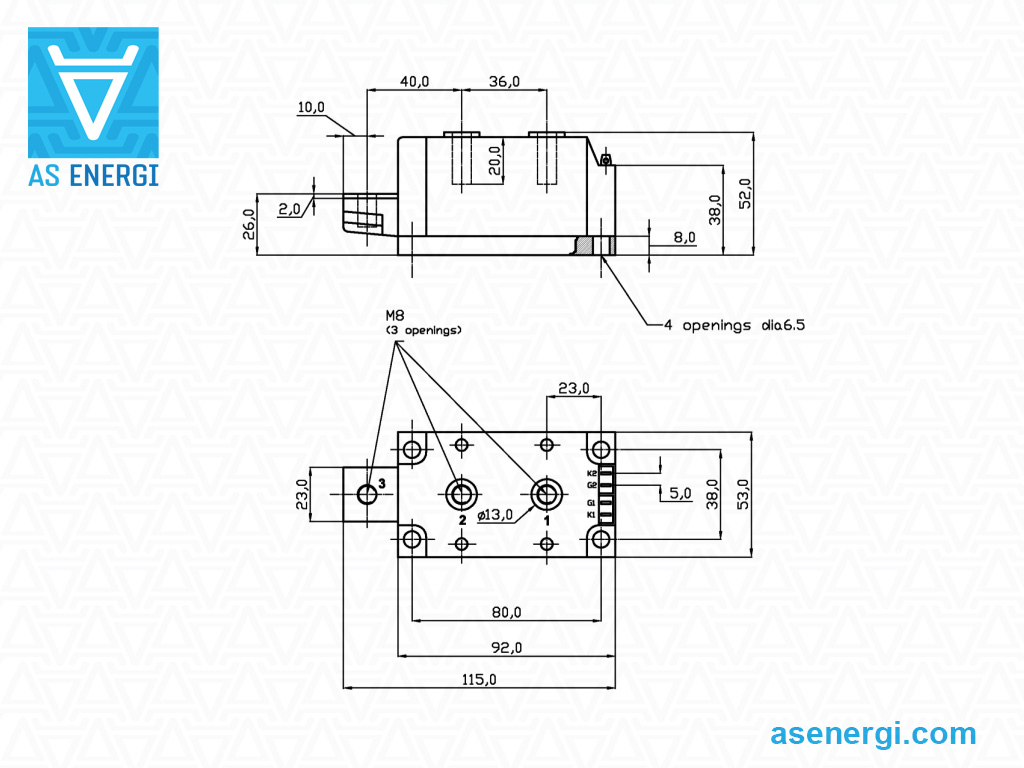

| MHC-260-04 | 260 (85) | 400 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-260-04 | |
| MHC-260-06 | 260 (85) | 600 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-260-06 | |
| MHC-260-08 | 260 (85) | 800 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-260-08 | |
| MHC-260-10 | 260 (85) | 1000 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-260-10 | |
| MHC-260-12 | 260 (85) | 1200 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-260-12 | |
| MHC-260-14 | 260 (85) | 1400 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-260-14 | |
| MHC-260-16 | 260 (85) | 1600 | 7000 | 245 | 0.84 | 0.67 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-260-16 | |
| MHC-300-04 | 300 (85) | 400 | 8000 | 320 | 0.70 | 0,55 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-300-04 | |
| MHC-300-06 | 300 (85) | 600 | 8000 | 320 | 0.70 | 0,55 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-300-06 | |
| MHC-300-08 | 300 (85) | 800 | 8000 | 320 | 0.70 | 0,55 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-300-08 | |
| MHC-300-10 | 300 (85) | 1000 | 8000 | 320 | 0.70 | 0,55 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-300-10 | |
| MHC-300-12 | 300 (85) | 1200 | 8000 | 320 | 0.70 | 0,55 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-300-12 | |
| MHC-300-14 | 300 (85) | 1400 | 8000 | 320 | 0.70 | 0,55 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-300-14 | |
| MHC-300-16 | 300 (85) | 1600 | 8000 | 320 | 0.70 | 0,55 | 125 | 0.11 | 840 | 115x53x52 | ASMHC-300-16 | |

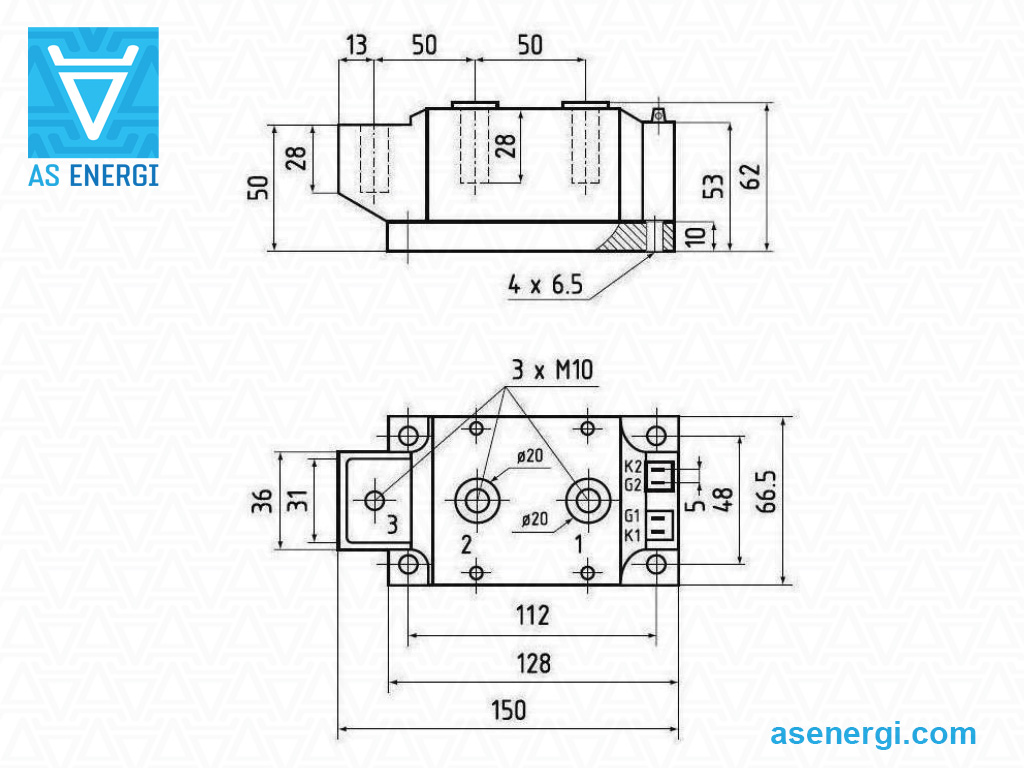

| MHC-500-04 | 500 (85) | 400 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMHC-500-04 | |
| MHC-500-06 | 500 (85) | 600 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMHC-500-06 | |
| MHC-500-08 | 500 (85) | 800 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMHC-500-08 | |
| MHC-500-10 | 500 (85) | 1000 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMHC-500-10 | |
| MHC-500-12 | 500 (85) | 1200 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMHC-500-12 | |
| MHC-500-14 | 500 (85) | 1400 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMHC-500-14 | |
| MHC-500-16 | 500 (85) | 1600 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMHC-500-16 | |
| MHC-500-18 | 500 (85) | 1800 | 17000 | 1445 | 0.70 | 0.44 | 125 | 0.06 | 1490 | 150x66.5x62 | ASMHC-500-18 | |
Guía de numeración de piezas para módulos tiristor-diodo:
| AS | MH | C | – | 500 | – | 12 |
| AS | – |  AS ENERGITM |
| MH | – | Tipo de módulo: tiristor-diodos. |
| C | – | Código de configuración. |
| 500 | – | Corriente media en estado encendido IT(AV), Amp. |
| 12 | – | Clase de tensión VRRM / 100. |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de la superficie del disipador
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica especificados en la hoja de datos, la superficie de contacto del disipador debe estar limpia y libre de partículas de polvo. Es recomendable limpiar la superficie de montaje del disipador con toallitas y un limpiador con alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– Desnivel de la superficie de montaje del disipador: ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de pasta térmica
Se recomienda utilizar impresión por esténcil para aplicar el material de interfaz térmica. Se recomienda que el grosor de la pasta térmica esté en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica con rodillo para producción en masa, ya que no se puede garantizar una aplicación reproducible con el grosor térmico óptimo.
Par de apriete en el disipador MS
Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas elásticas o tornillos combinados. Debe respetarse el valor del par de apriete especificado en la hoja de datos.
Se recomienda aplicar un par de apriete preliminar y luego reapretar al valor especificado. Durante el proceso de atornillado, debe limitarse la velocidad y se recomienda utilizar una limitación de par suave para evitar picos de par, los cuales pueden producirse al usar destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
