Pavlo GorkunDisipador térmico con refrigeración por aire para tiristor tipo espárrago y diodo rectificador
Disipadores de calor por aire para la refrigeración unilateral de tiristores y diodos de potencia tipo stud durante su funcionamiento.
Los disipadores de calor se utilizan para dispositivos semiconductores con corrientes desde 10A hasta 500A y tensiones VDRM/VRRM de hasta 1800V.
Los disipadores son adecuados para semiconductores tipo stud con rosca métrica ISO en los siguientes diámetros: M5, M6, M8, M10, M12, M20x1.5, M24x1.5.
Características: refrigeración por aire natural o forzada; aleación de aluminio resistente a la corrosión; baja resistencia térmica; instalación sencilla mediante ranura de montaje; disponibles en modelos estándar o personalizados.
Para minimizar las pérdidas eléctricas y maximizar la disipación de calor de los dispositivos, debe respetarse el par de apriete Md indicado en las especificaciones del dispositivo de potencia.
Rango de corriente de los tiristores SCR y diodos rectificadores para los cuales se utilizan disipadores de calor por aire (radiadores): 10A, 15A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 60A, 63A, 80A, 100A, 125A, 150A, 160A, 200A, 250A, 300A, 320A, 400A, 500A.
Las superficies de contacto del disipador y del dispositivo de potencia deben tener baja rugosidad y desviaciones mínimas de planitud.
Antes del montaje, las superficies de contacto del disipador, del contacto de corriente y del dispositivo semiconductor deben limpiarse con un paño empapado en alcohol (tolueno, benceno, acetona), y se recomienda aplicar una capa fina de pasta térmica de silicona-orgánica (esta es una recomendación, no un requisito obligatorio para la instalación).

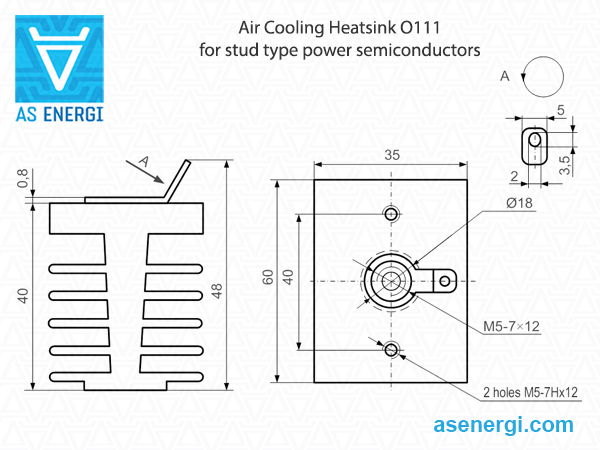

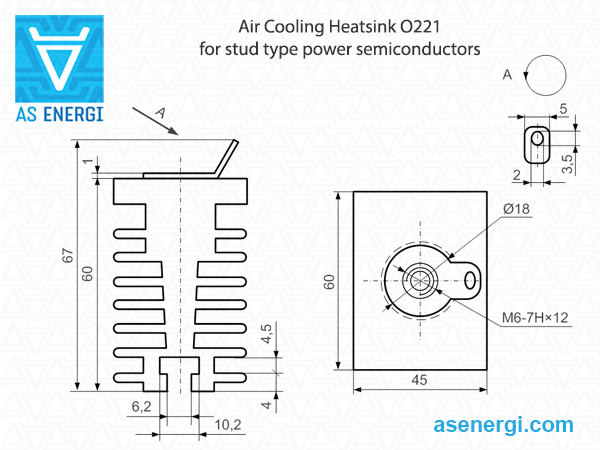

Las especificaciones y parámetros, dimensiones y dibujos del disipador de calor por aire (radiador) se encuentran a continuación.
Nuestra empresa ofrece una garantía de calidad para los disipadores de calor por aire de 2 años a partir de la fecha de compra. Al suministrar disipadores, proporcionamos pasaporte técnico si es necesario.
El precio final del disipador de refrigeración por aire depende de la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Disipadores de refrigeración por aire para semiconductores de potencia tipo espárrago
| Tipo | Rosca de espárrago aplicable | Disipación de potencia con refrigeración natural (PF) |
Resistencia térmica Rth(h-a) | Resistencia al flujo. ΔPh | Par de montaje Md, ±10% | Superficie de refrigeración | Peso (sin contacto de alimentación) | Esquema, dimensiones B×L×H (sin contacto eléctrico) | Se aplica a los dispositivos de corriente | |
| refrigeración natural | refrigeración forzada (caudal de aire Vcfh=6 m/s) | |||||||||
| W | °C/W | °C/W | Pa | N·m | cm2 | kg | mm | |||
O111 |
M5 | 10 | 5.6 | - | - | 2.0 | - | 0.092 |  35×60×40 |
10A - 25A |
O221 |
M6 | 18 | 2.8 | - | - | 2.5 | 432.478 | 0.156 |  45×60×60 |
20A - 40A |
O231 |
M8 | 30 | 2.12 | 0.67 | 15 | 5.0 | 635.406 | 0.370 |  45×80×80 |
25A - 80A |
O331 |
M8 | 30 | 2.12 | 0.67 | 15 | 5.0 | 635.406 | 0.378 |  45×80×80 |
25A - 80A |
O241 |
M10 | 30 | 2.12 | 0.67 | 15 | 10 | 635.406 | 0.375 |  45×80×80 |
60A - 100A |
 O541 |
M10 | 50 | 1.90 | 0.67 | 15 | 10 | 635.406 | 0.420 |  45×80×80 |
60A - 100A |
O151 |
M12 | 50 | 1.90 | 0.67 | 15 | 20 | 635.406 | 0.420 |  45×80×80 |
80A - 160A |
O371 |
M20x1.5 | 50 | 1.90 | 0.67 | 15 | 50 | 635.406 | 0.420 |  45×80×80 |
200A - 400A |
O171 |
M20x1.5 | 80 | 1.12 | 0.355 | 18 | 50 | 1249.94 | 0.670 |  70×80×100 |
200A - 400A |
O181 |
M24x1.5 | 80 | 1.12 | 0.355 | 18 | 60 | 1249.94 | 0.700 |  70×80×100 |
200A - 500A |
O271 |
M20x1.5 | 130 | 0.71 | 0.236 | 25 | 50 | 2173.508 | 1.750 |  110×110×100 |
200A - 400A |
O281 |
M24x1.5 | 130 | 0.71 | 0.236 | 25 | 60 | 2173.508 | 1.750 |  110×110×100 |
200A - 500A |
Aplicación de disipadores de refrigeración por aire para semiconductores tipo espárrago
| Tipo | Rosca de espárrago aplicable | Se aplica a los dispositivos para corriente | Aplicación tipo de envase |
Aplicación tipo diodo, tipo tiristor |
| O111 | M5 | 10A - 25A | SD1, ST1 | D112, DL112, T112, TS112 |
| O221 | M6 | 20A - 40A | SD2, ST2 | D122, DL122, T122, TS122 |
| O231 | M8 | 25A - 80A | SD3, ST3, ST3-1 | D132, DL132, T132, TS132 |
| O331 | M8 | 25A - 80A | SD3, ST3, ST3-1 | D132, DL132, T132, TS132 |
| O241 | M10 | 60A - 100A | SD4, ST4, ST4-1 | D141, T142, TS142 |
| O541 | M10 | 60A - 100A | SD4, ST4, ST4-1 | D141, T142, TS142 |
| O151 | M12 | 80A - 160A | SD5, SD8, ST5 | D151, T151, TF251 |
| O371 | M20x1.5 | 200A - 400A | SD6, ST6 | D161, DL161, T161, TS161, TS261, TF261 |
| O171 | M20x1.5 | 200A - 400A | SD6, ST6 | D161, DL161, T161, TS161, TS261, TF261 |
| O181 | M24x1.5 | 200A - 500A | SD7, ST7, D.SB1, T.SB1 | D171, DL171, T171, TL171, TL271, TL371, TS171, TF271, TFI271 |
| O271 | M20x1.5 | 200A - 400A | SD6, ST6 | D161, DL161, T161, TS161, TS261, TF261 |
| O281 | M24x1.5 | 200A - 500A | SD7, ST7, D.SB1, T.SB1 | D171, DL171, T171, TL171, TL271, TL371, TS171, TF271, TFI271 |
Guía de numeración de piezas para disipadores de refrigeración por aire:
| O | 2 | 8 | 1 | – | 110 |
| O | – | Grupo de productos: Disipadores térmicos para semiconductores. |
| 2 | – | Número de serie de la modificación del diseño del disipador térmico. |
| 8 | – | Codificación de la serie según el diámetro de la rosca de montaje para disipadores de tipo espárrago. |
| 1 | – | Número de serie de la modificación del diseño del disipador para dispositivos: 1 - versión de montaje con espárrago. |
| 100 | – | Longitud del disipador, mm. |
Semiconductores de Potencia Alta AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y por agua para estos dispositivos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al pedir grandes cantidades, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos o Módulos, envía una solicitud por correo electrónico a:
Y te enviaremos una oferta comercial para la entrega.
¡Para grandes volúmenes, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

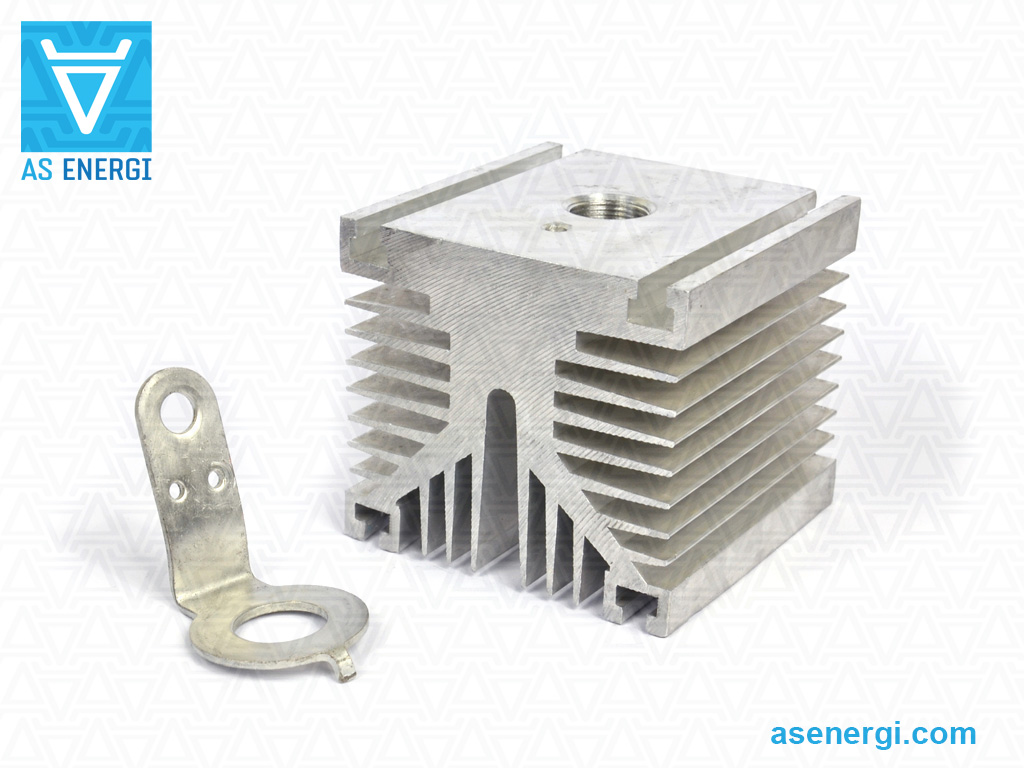

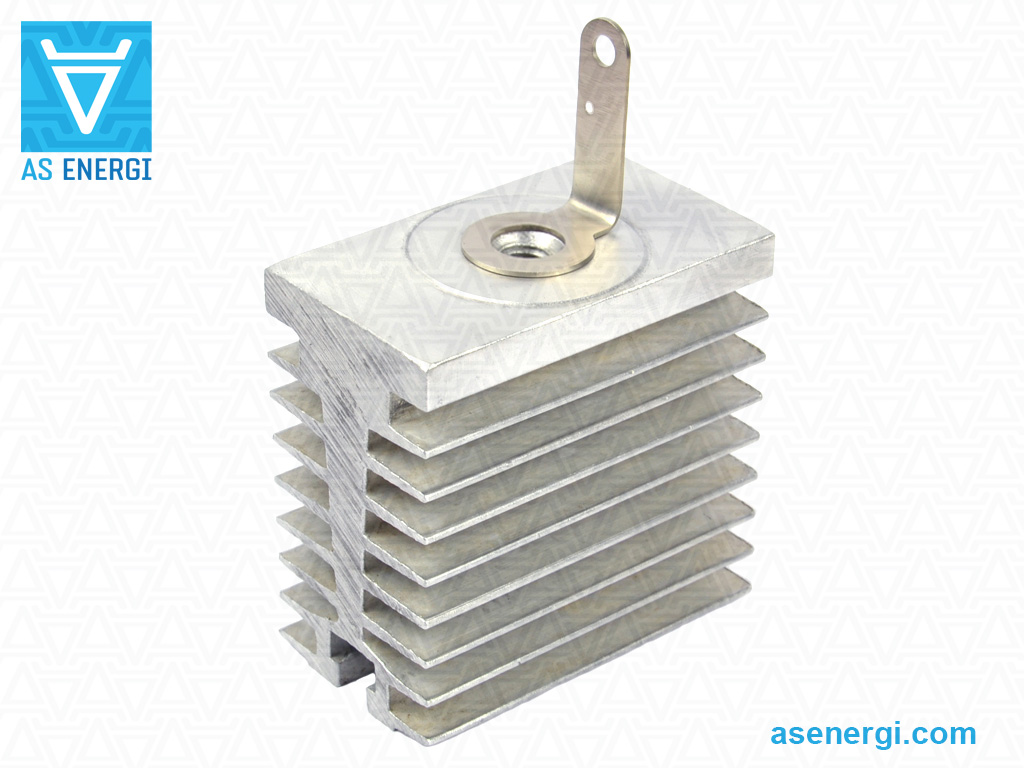

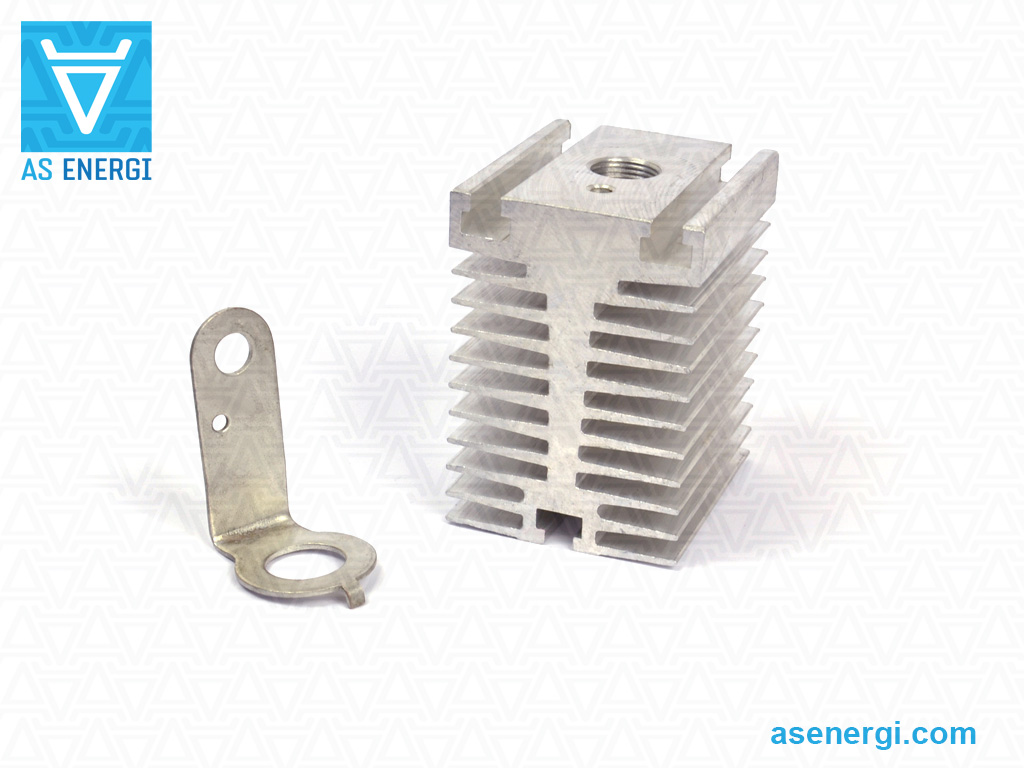

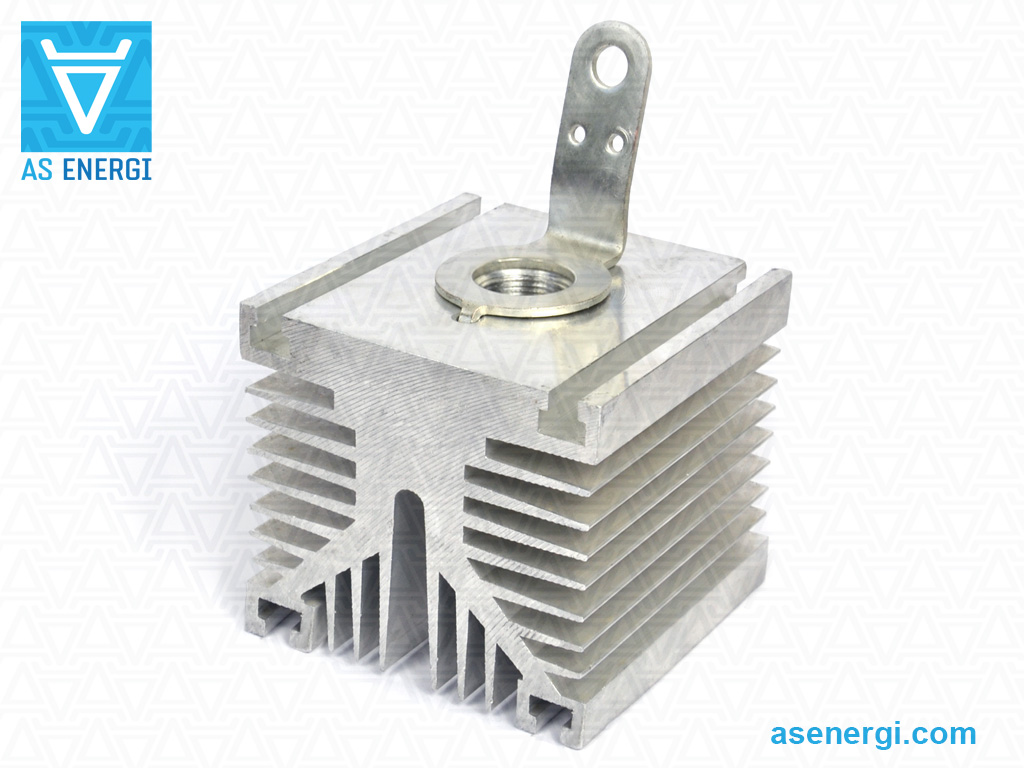

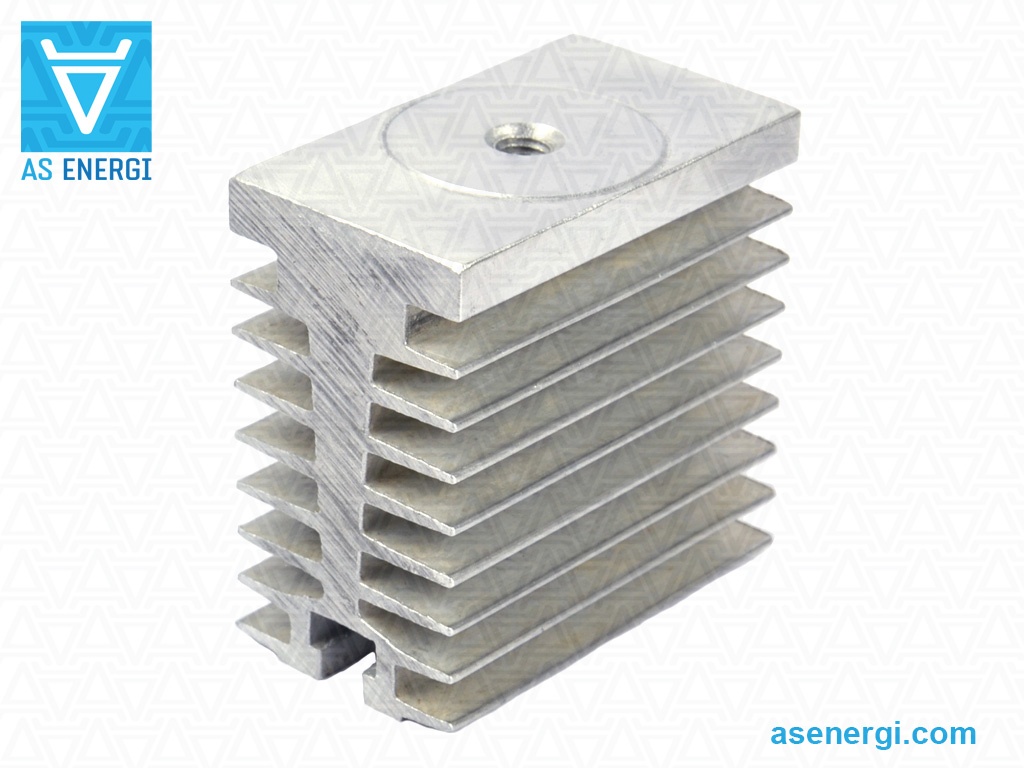

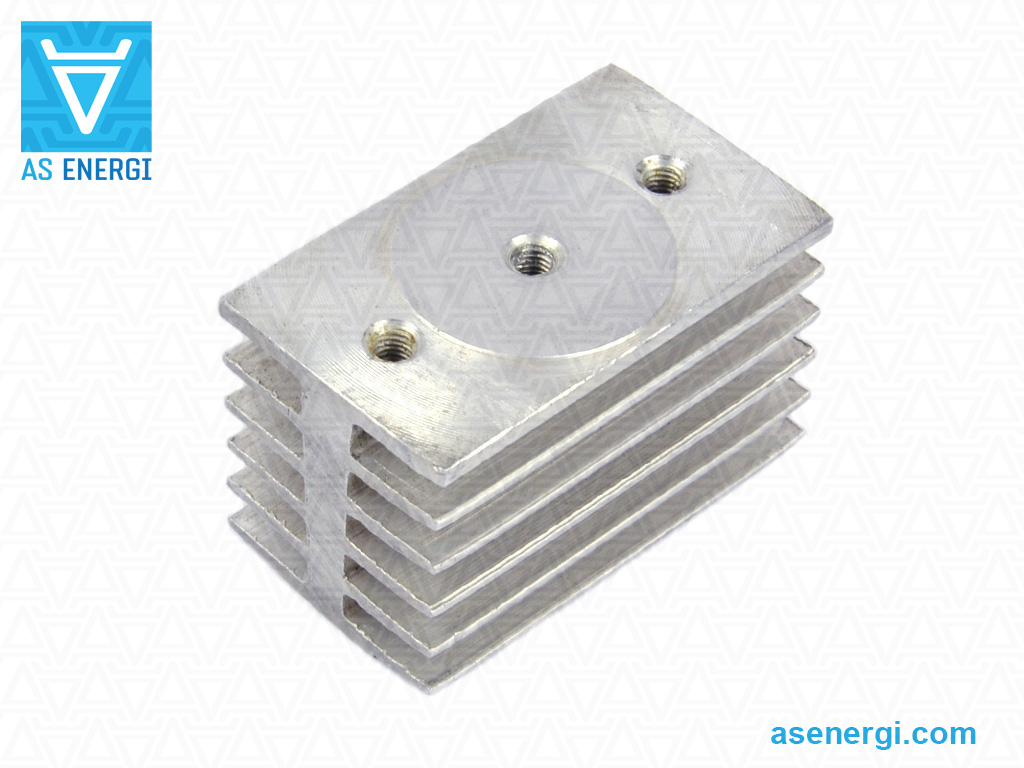

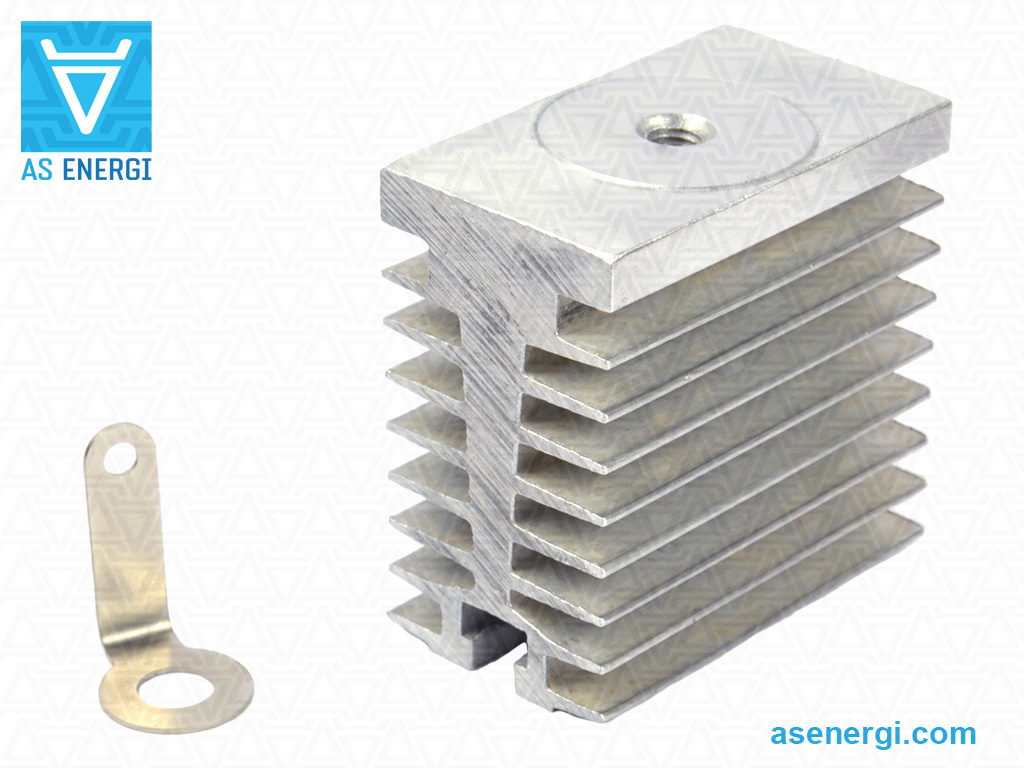

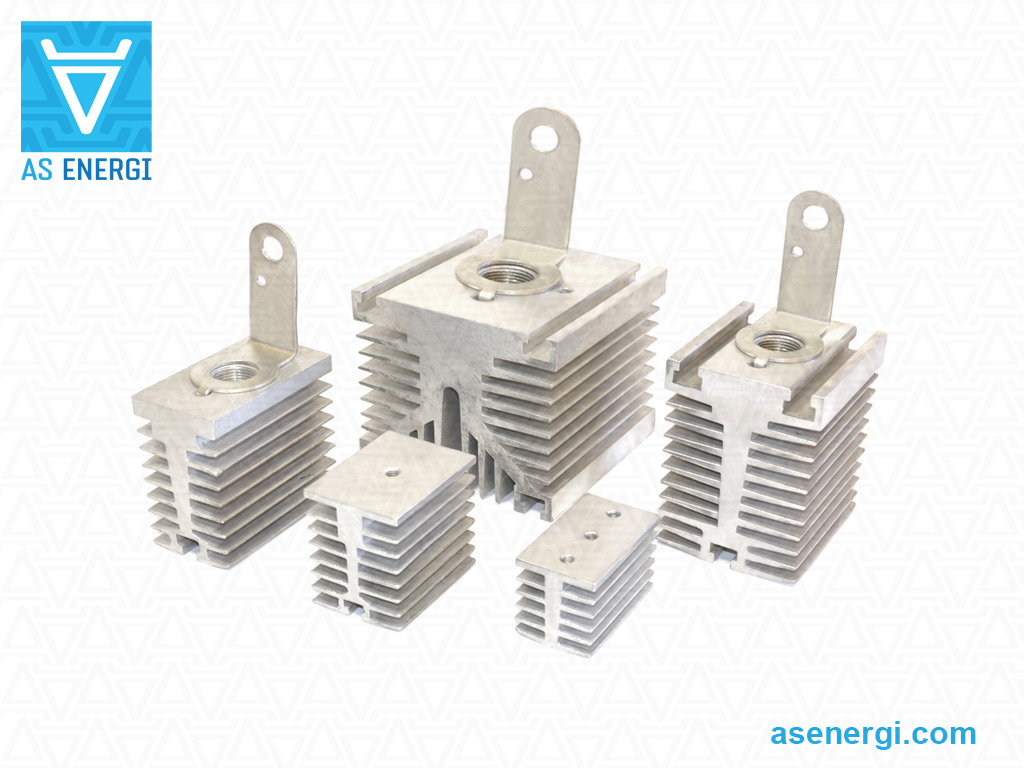

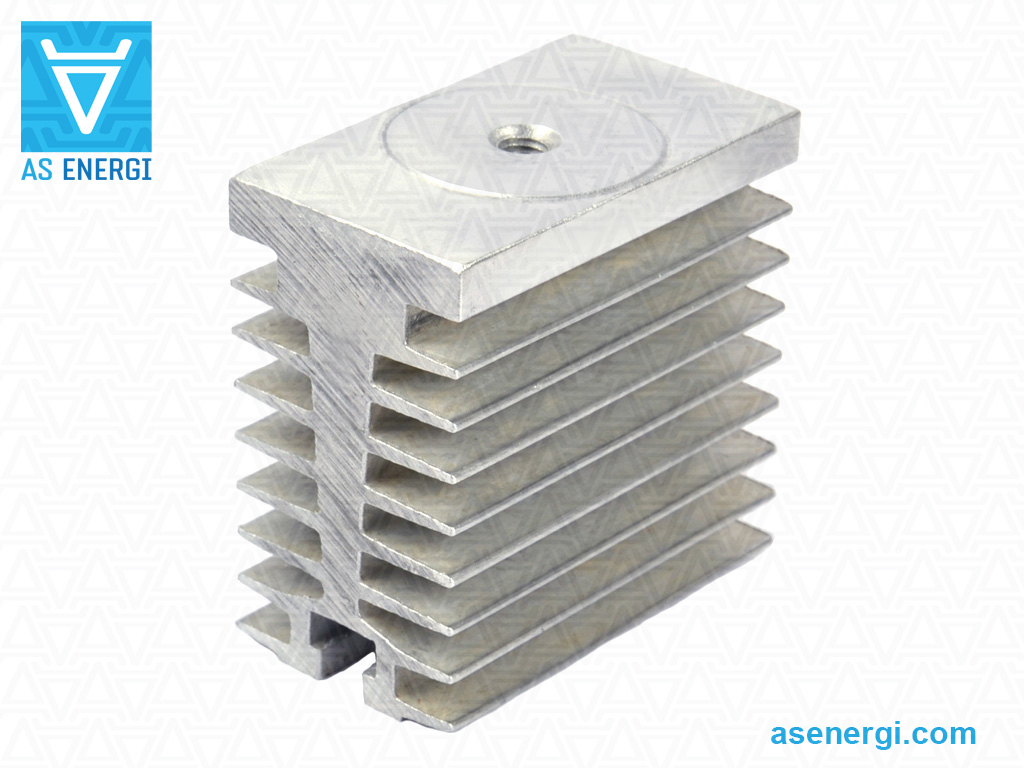

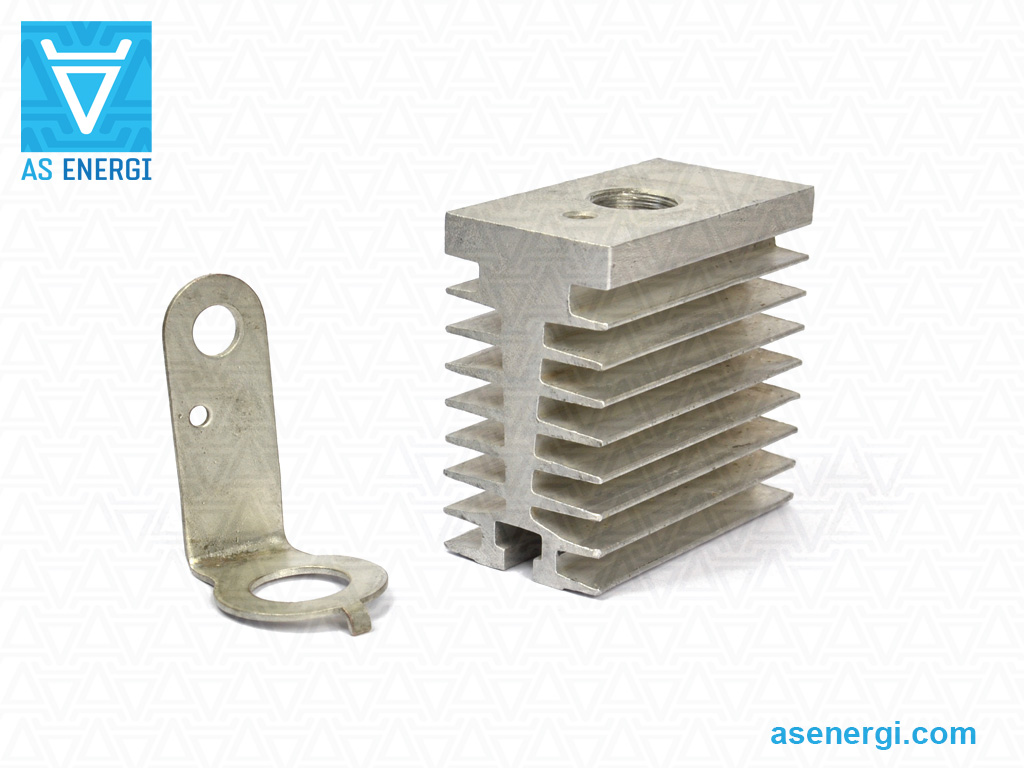

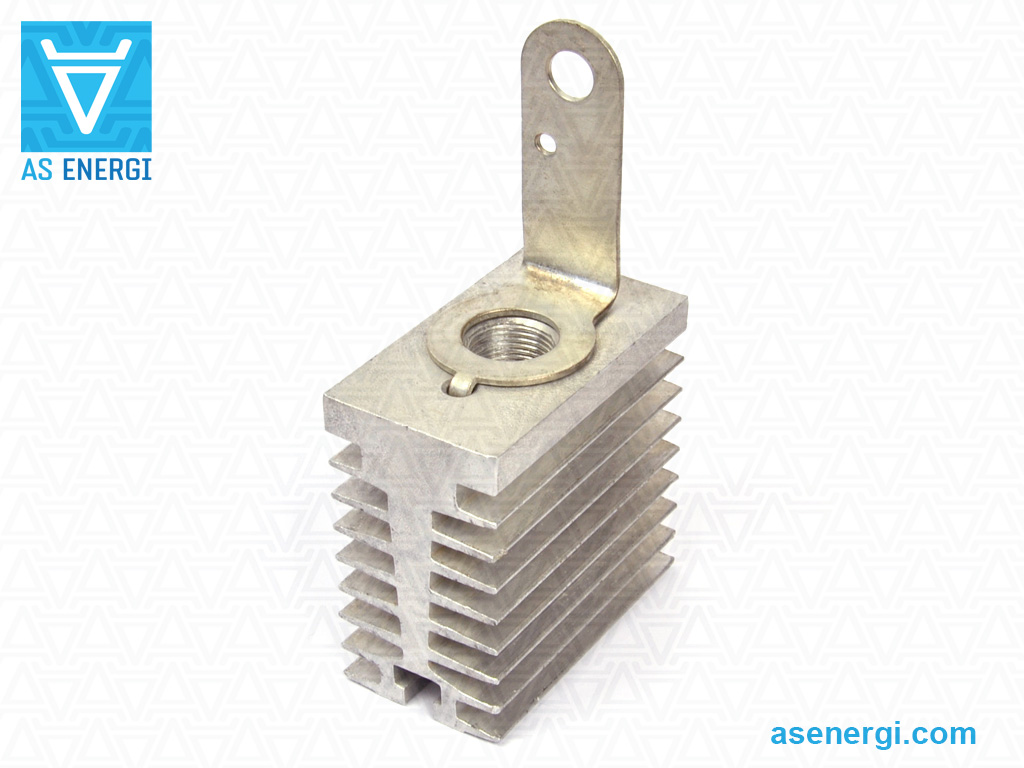

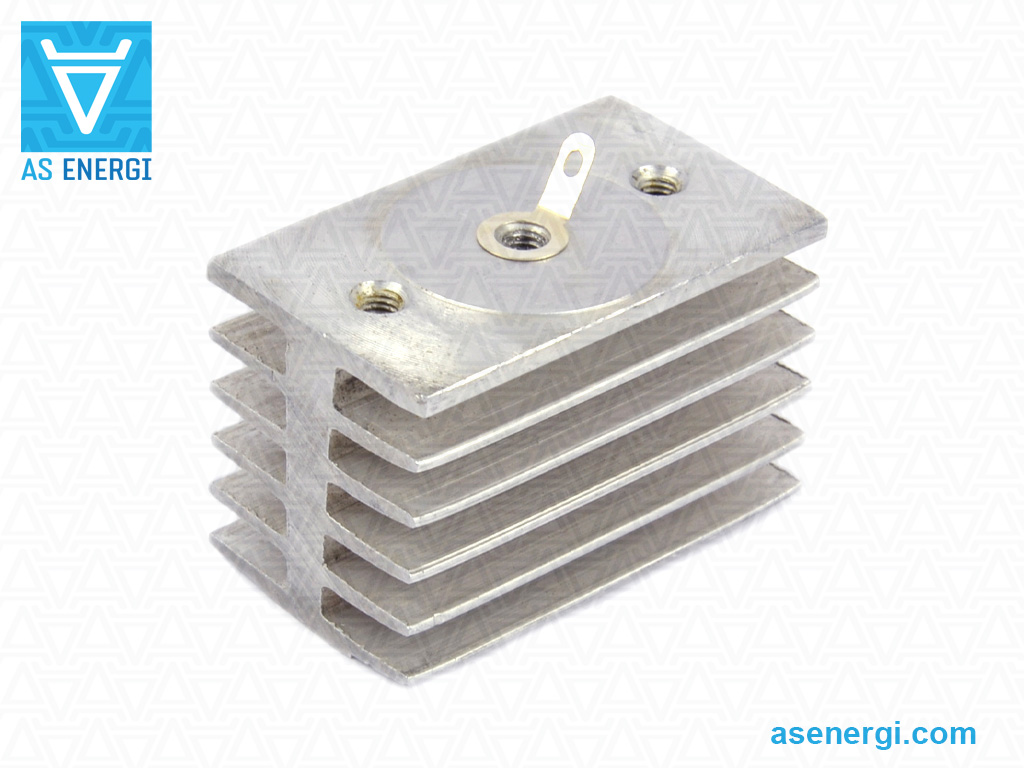

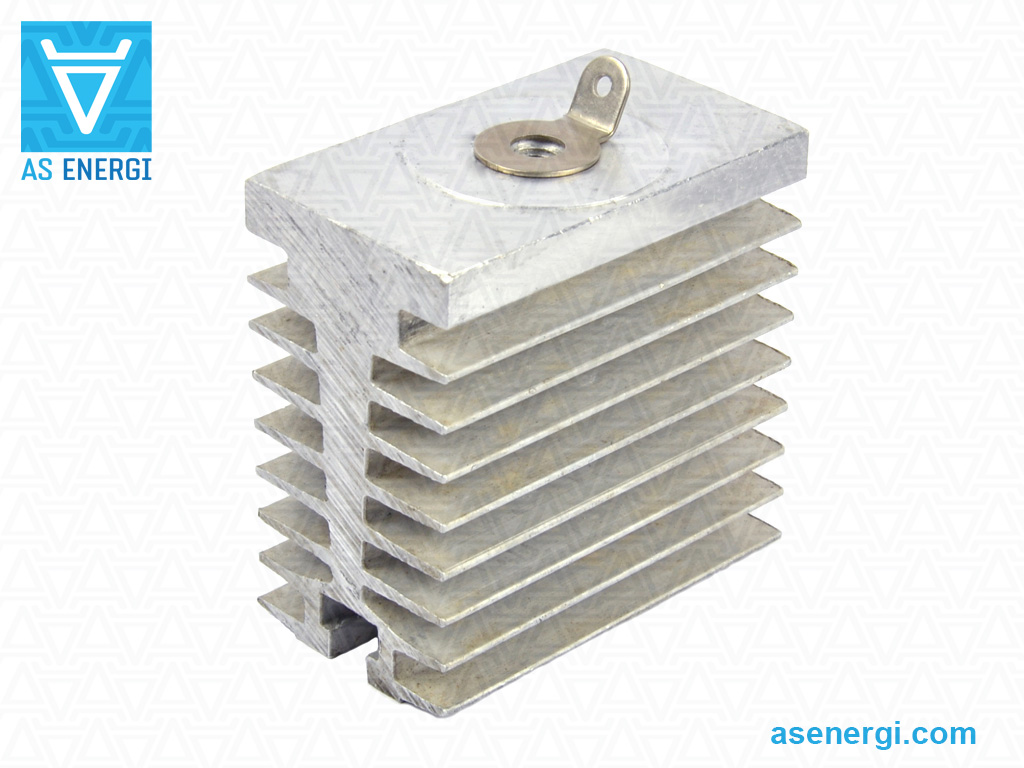

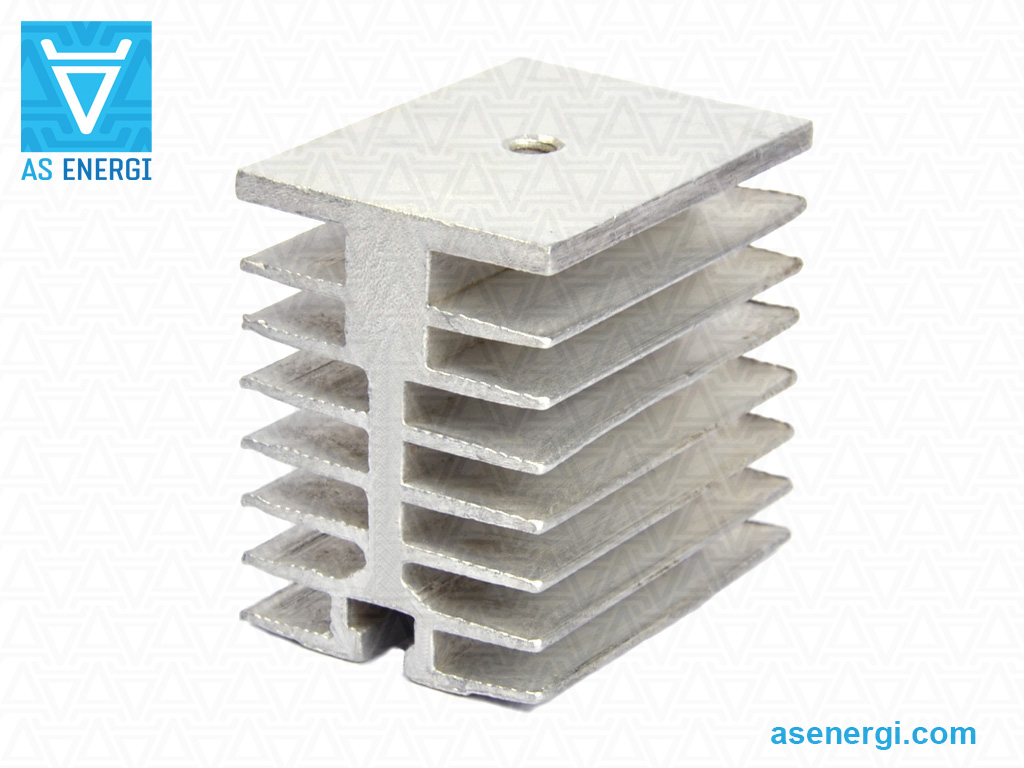

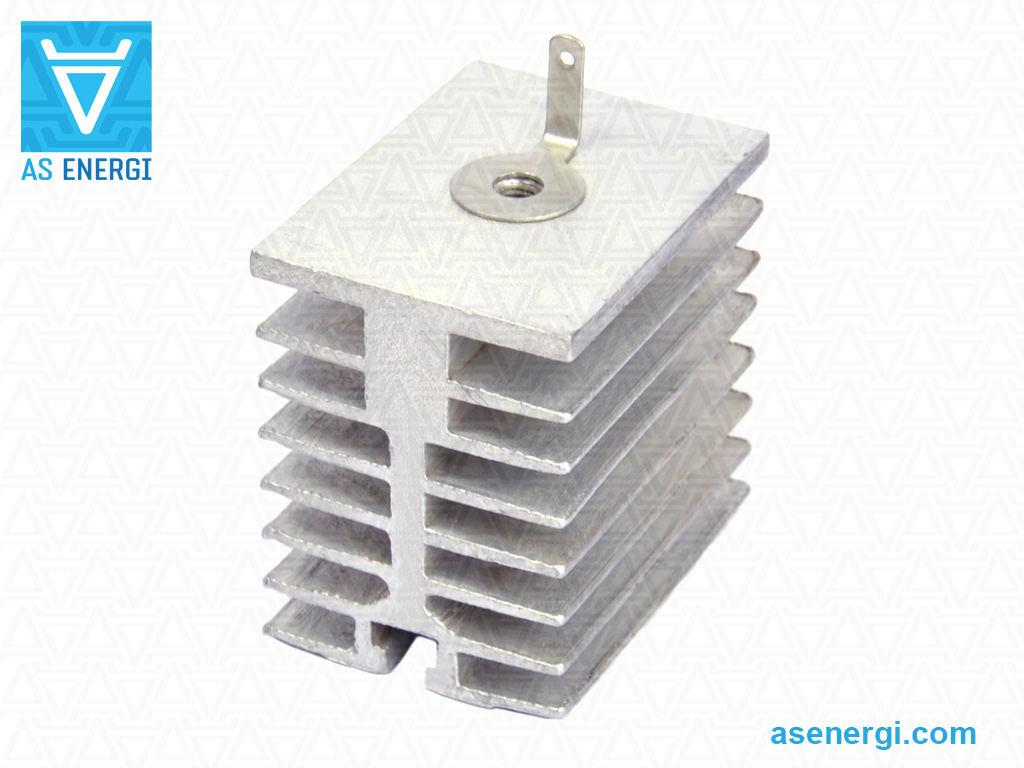

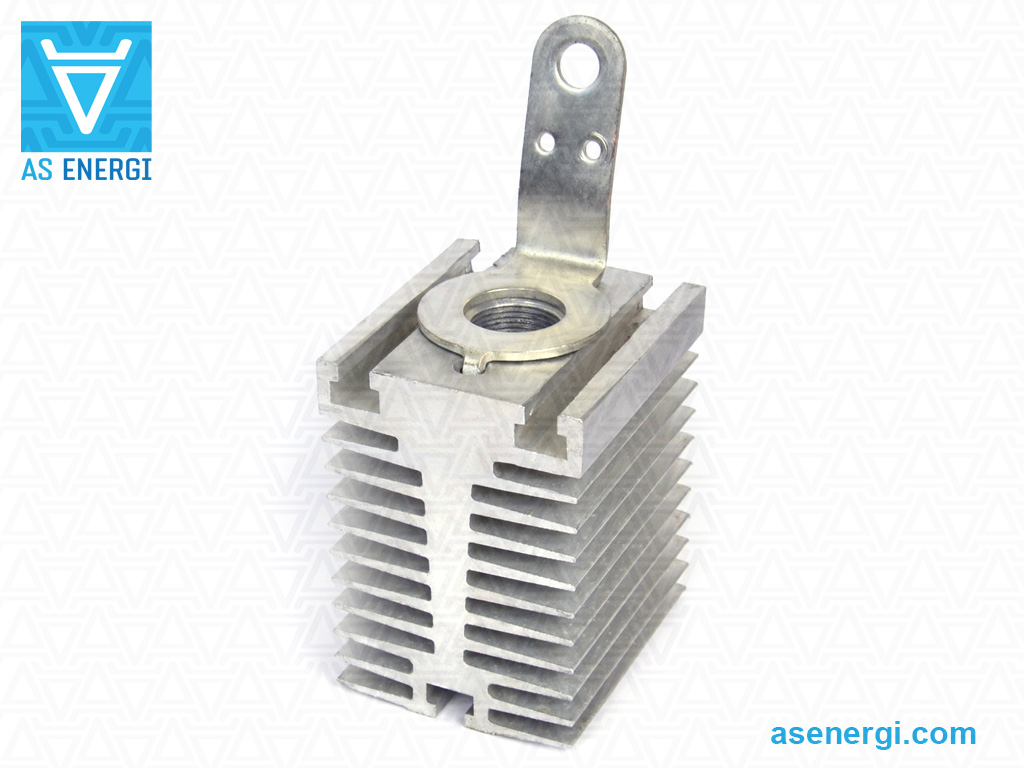

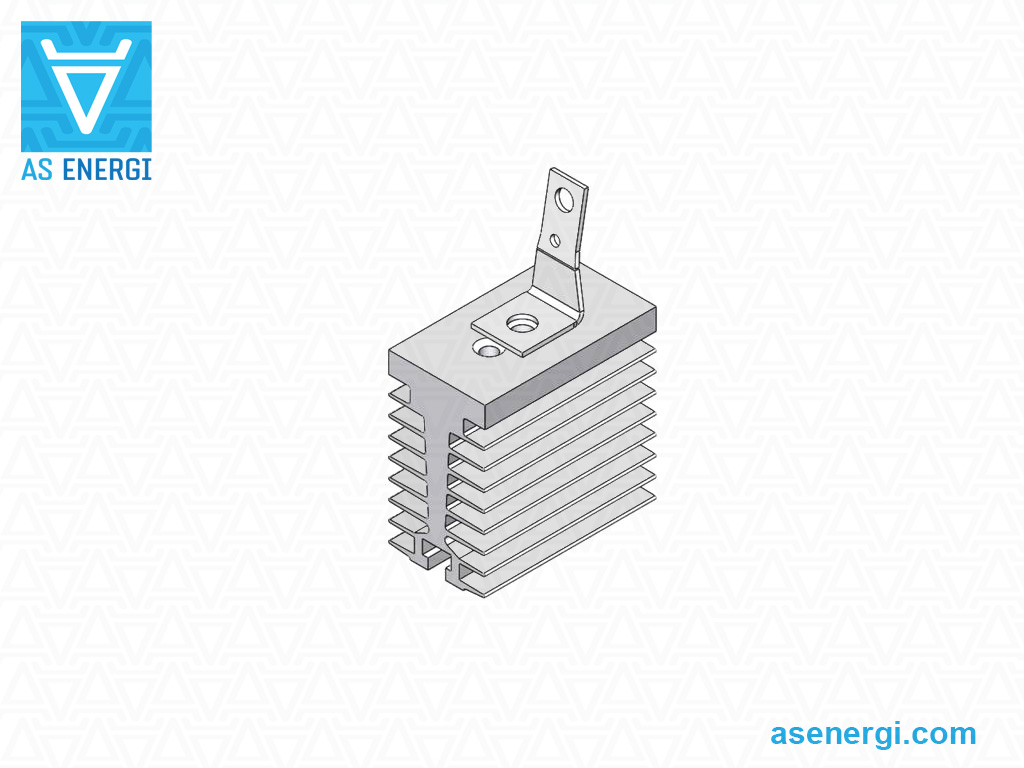

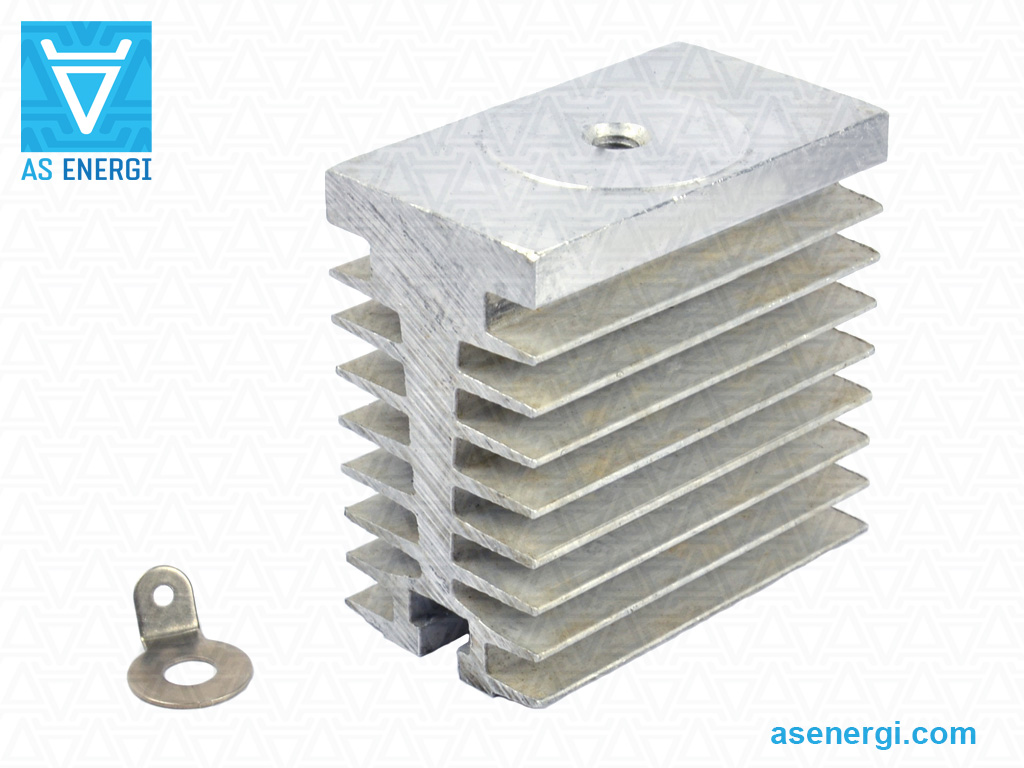

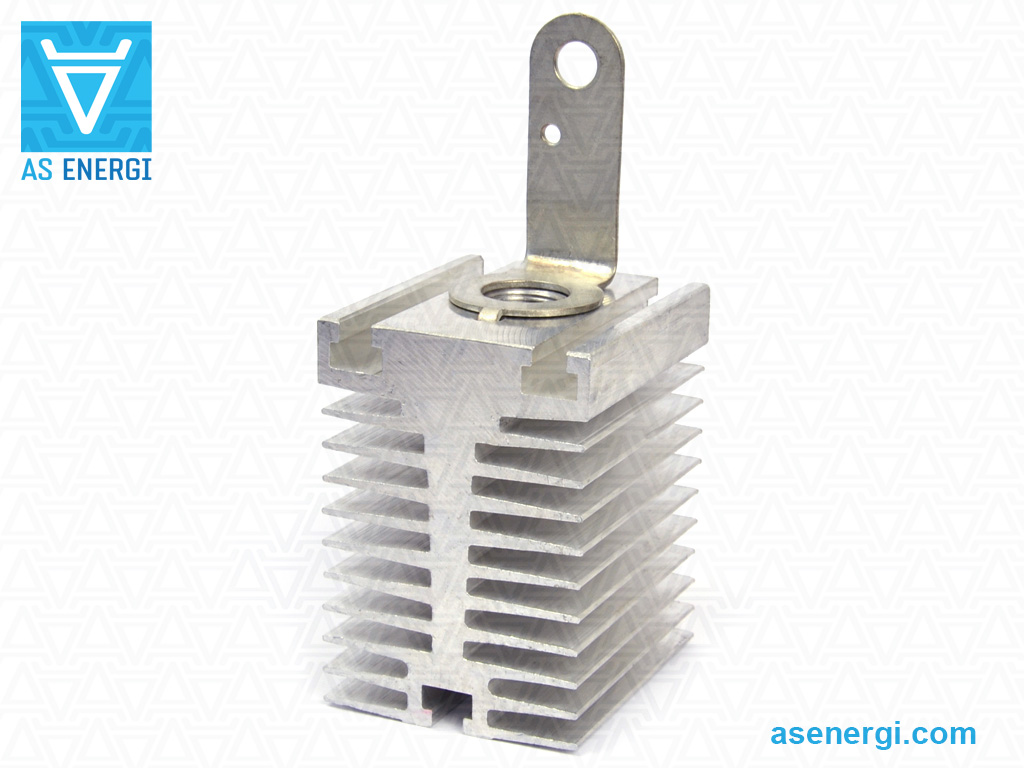

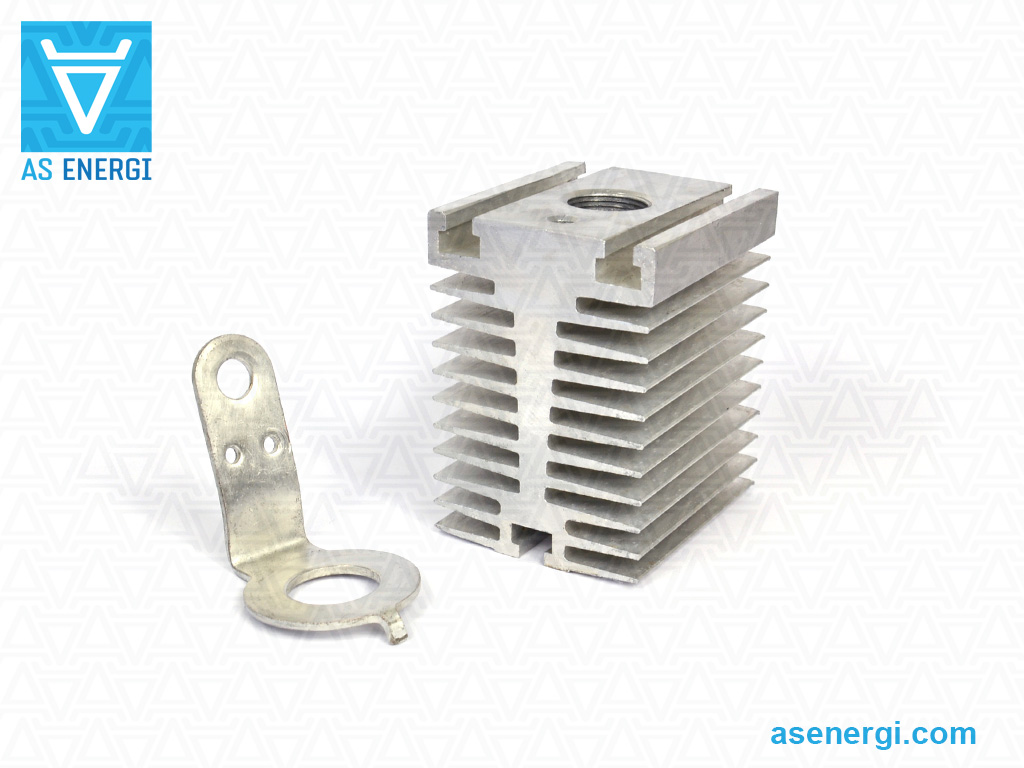

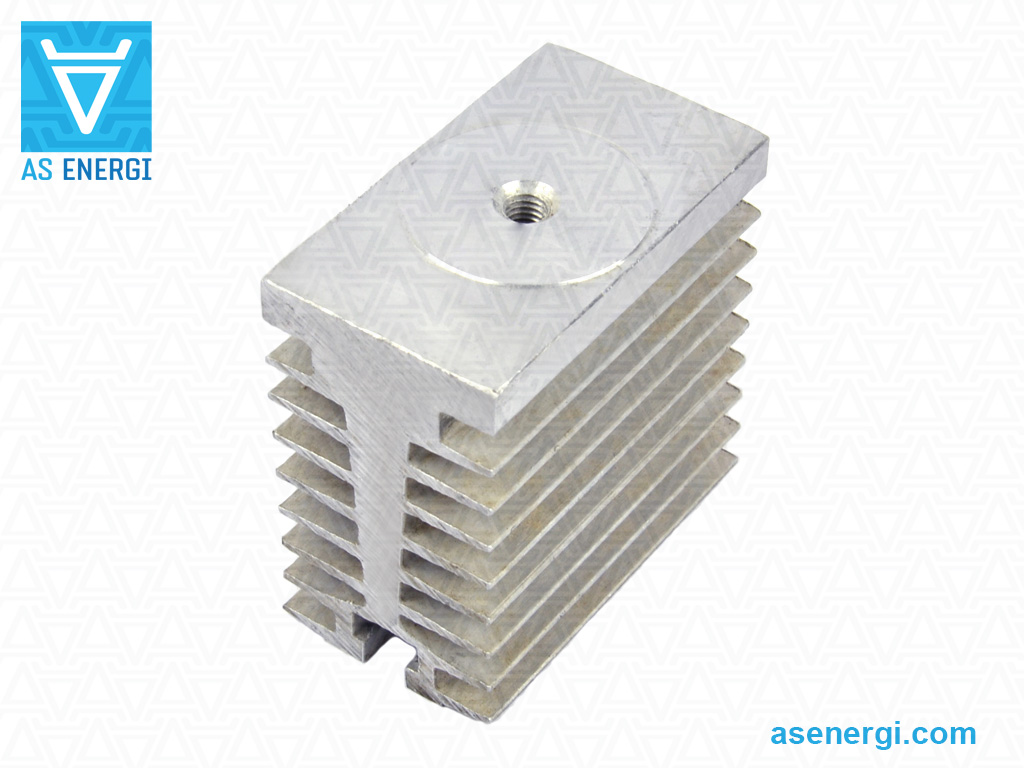

Foto de disipadores de refrigeración por aire para semiconductores tipo stud:
