Los módulos de diodos de tiristor de potencia AMKH AS ENERGITM tienen un diseño monolítico con topología dual de semiconductores (dos interruptores): tipo tiristor - diodo. Se utilizan en circuitos de corriente continua (DC) y alterna (AC) con cargas de hasta 570A y voltajes de pulso inverso de hasta 2200V (dependiendo de la serie).
Los módulos de diodos de tiristor están alojados en una carcasa de estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.
Catálogo de módulos de tiristor-diodo de potencia con parámetros similares
Guía de numeración de piezas para módulos de tiristor-diodo AMKH

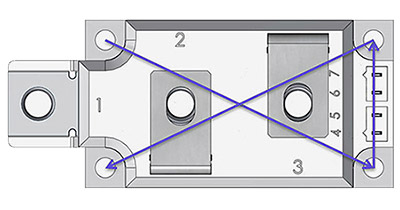

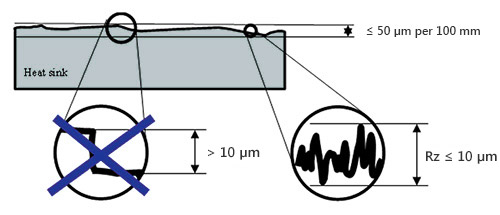

Recomendaciones de instalación para módulos de diodos de tiristor
Los módulos de diodos de tiristor se caracterizan por una alta capacidad de ciclo térmico y eléctrico, lo que significa una alta fiabilidad y una larga vida útil en modos de operación intensivos.
El rango nominal de corrientes de los módulos de diodos de tiristor rectificadores es el siguiente: 25A, 40A, 50A, 55A, 70A, 95A, 100A, 106A, 107A, 122A, 132A, 162A, 172A, 215A, 250A, 273A, 280A, 300A, 323A, 330A, 350A, 400A, 460A, 500A, 570A. El rango de voltaje nominal es: 400V, 600V, 800V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V.
Los terminales principales (de potencia) están en la parte superior del caso y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo). Los terminales de control están marcados como 4 (K1), 5 (G1).
Los módulos de tiristor-diodo de la serie AMKH se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de corriente alterna, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristor / diodo de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristor / diodo, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para preguntas sobre la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para un gran número, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

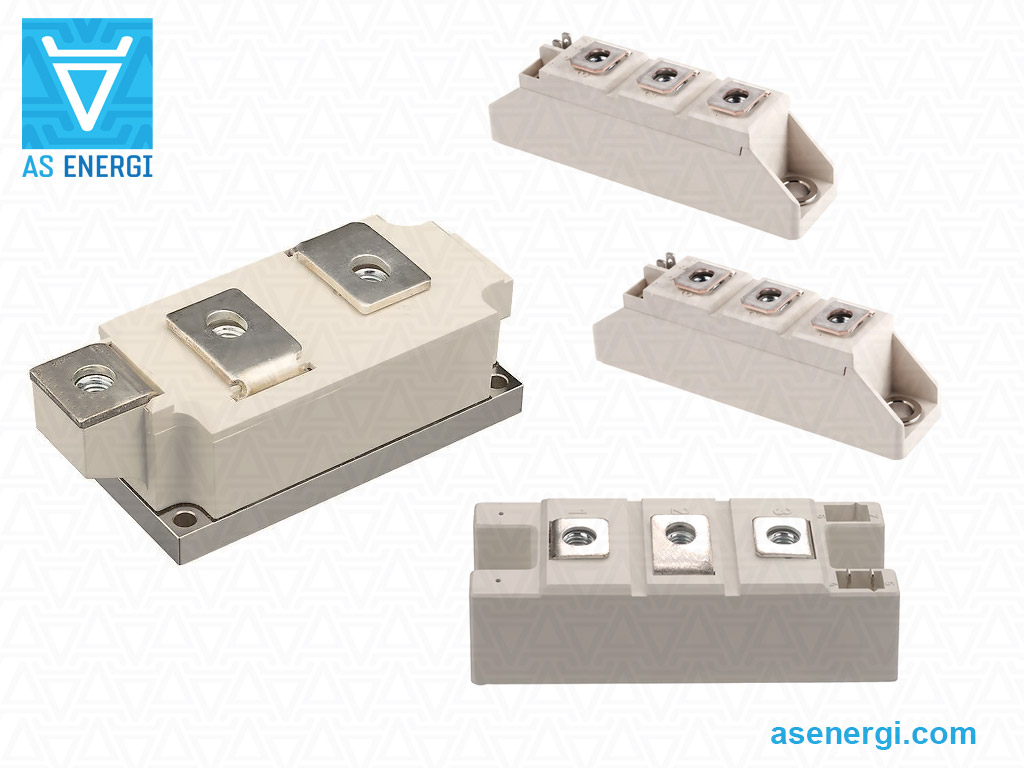

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

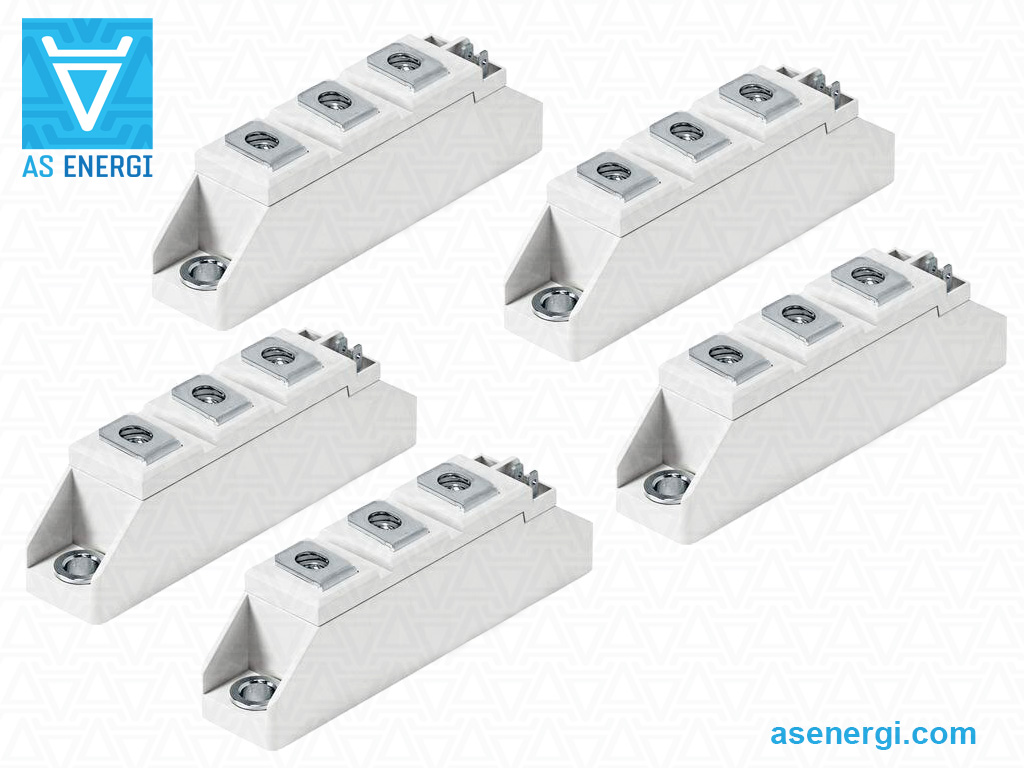

Carcasas de módulos de tiristores y diodos AMKH

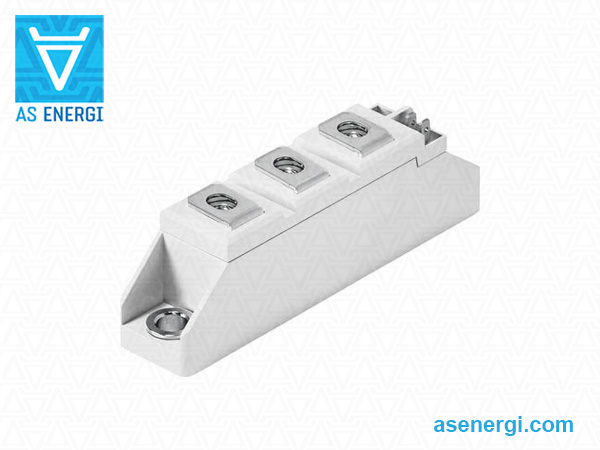

Paquete 1 |

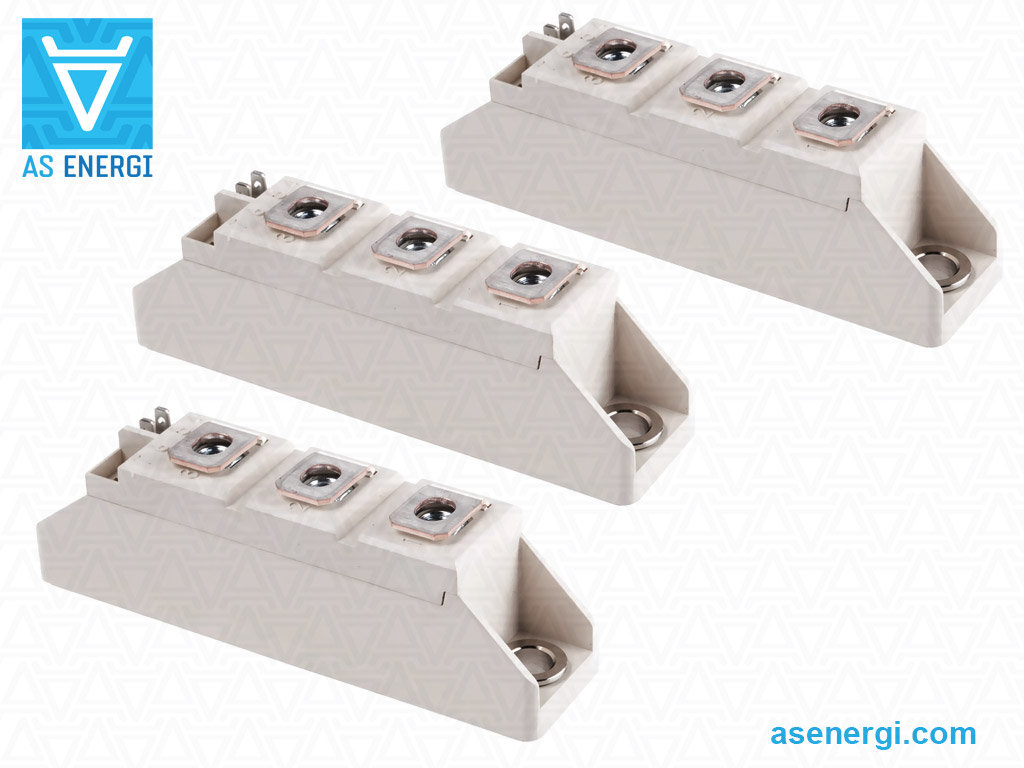

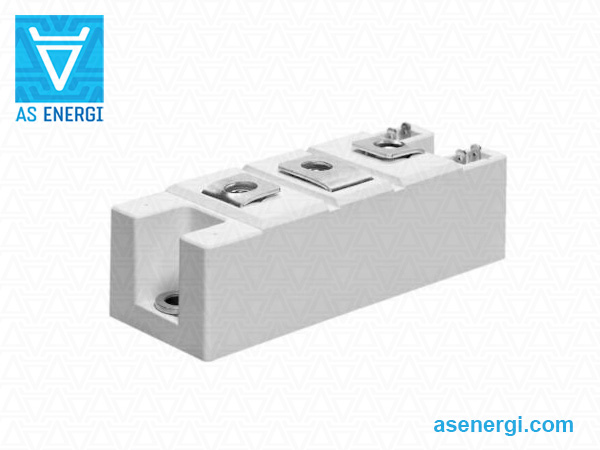

Paquete 2 |

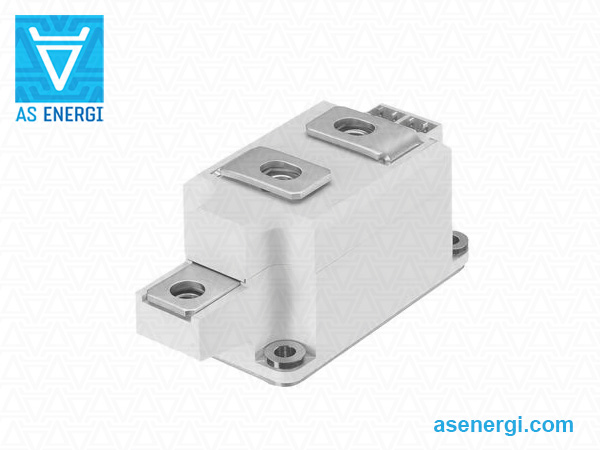

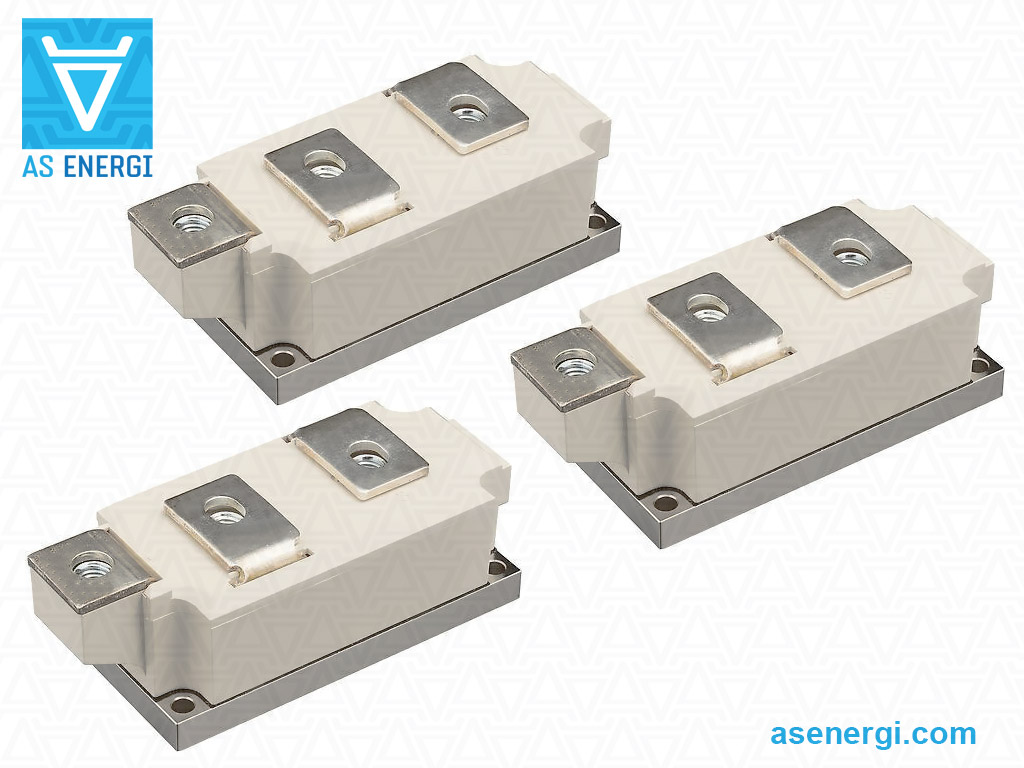

Paquete 3 pegado |

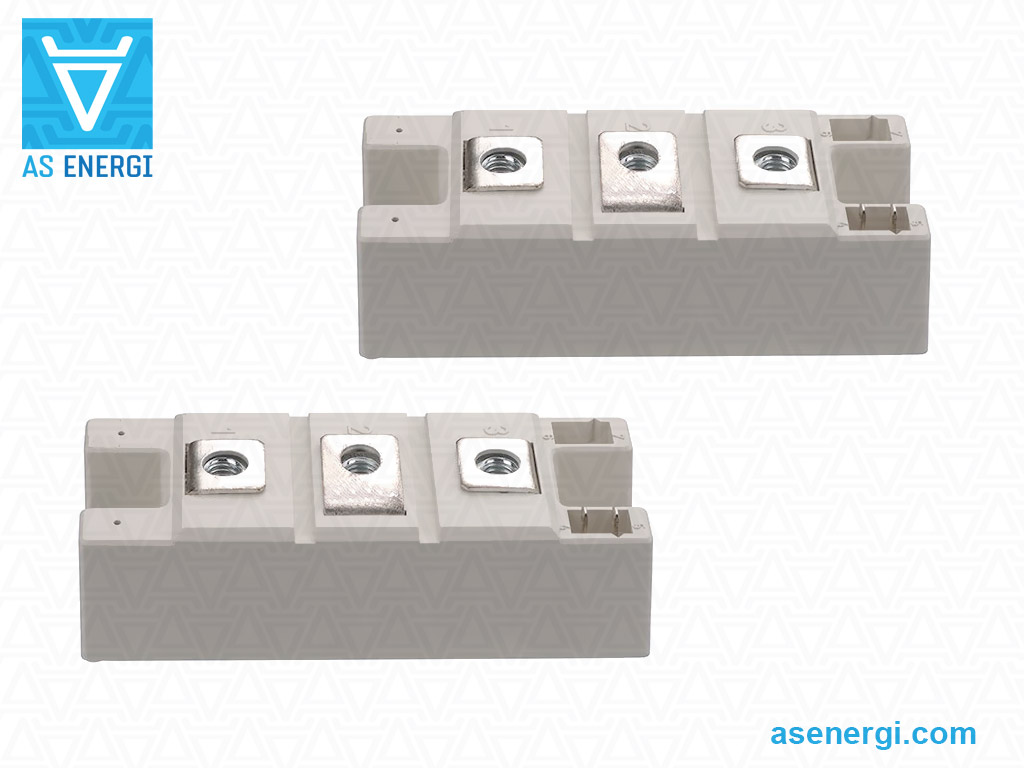

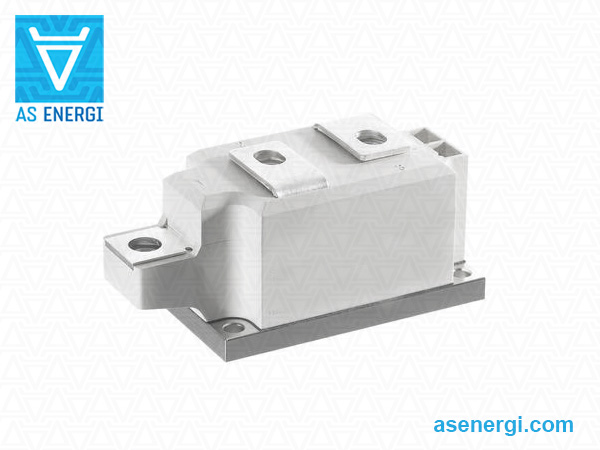

Paquete 3 contacto de presión |

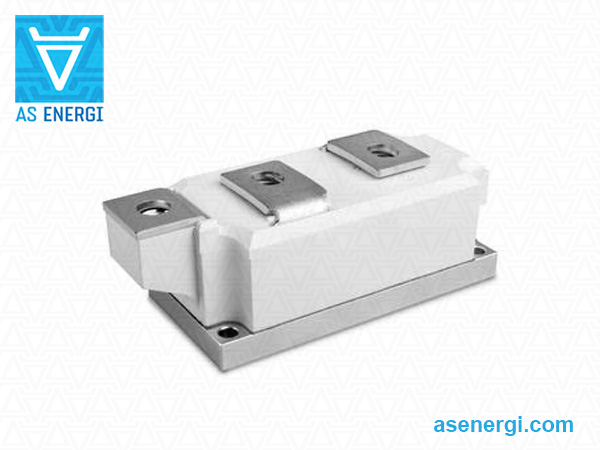

Paquete 5 |
Especificaciones generales de los módulos de diodos tiristores AMKH
| Serie | Tipo | ITAV/IFAV (TC=85ºC) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (por chip) |
W | Paquete, Dimensiones L×B×H |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| Paquete 1 | |||||||||||||
| AMKH 27 | AMKH 27-08E | 25 | 800-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | Paquete 1 93x20x30 |
 |
| AMKH 27-12E | |||||||||||||
| AMKH 27-14E | |||||||||||||
| AMKH 27-16E | |||||||||||||
| AMKH 27-18E | |||||||||||||
| AMKH 42 | AMKH 42-08E | 40 | 800-1800 | 850 | 3.60 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | Paquete 1 93x20x30 |
|
| AMKH 42-12E | |||||||||||||
| AMKH 42-14E | |||||||||||||
| AMKH 42-16E | |||||||||||||
| AMKH 42-18E | |||||||||||||
| AMKH 57 | AMKH 57-08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | Paquete 1 93x20x30 |
|
| AMKH 57-12E | |||||||||||||
| AMKH 57-14E | |||||||||||||
| AMKH 57-16E | |||||||||||||
| AMKH 57-18E | |||||||||||||
| AMKH 57 H4 | AMKH 57-20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | Paquete 1 93x20x30 |
|
| AMKH 57-22E H4 | |||||||||||||
| AMKH 58 | AMKH 58-16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | Paquete 1 93x20x30 |
|
| AMKH 72 | AMKH 72-08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | Paquete 1 93x20x30 |
|
| AMKH 72-12E | |||||||||||||
| AMKH 72-14E | |||||||||||||
| AMKH 72-16E | |||||||||||||
| AMKH 72-18E | |||||||||||||
| AMKH 72 H4 | AMKH 72-20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | Paquete 1 93x20x30 |
|
| AMKH 72-22E H4 | |||||||||||||
| AMKH 92 | AMKH 92-08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKH 92-12E | |||||||||||||
| AMKH 92-14E | |||||||||||||
| AMKH 92-16E | |||||||||||||
| AMKH 92-18E | |||||||||||||
| AMKH 106 | AMKH 106-08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKH 106-12E | |||||||||||||
| AMKH 106-14E | |||||||||||||
| AMKH 106-16E | |||||||||||||
| AMKH 106-18E | |||||||||||||
| AMKH 107 | AMKH 107-16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | Paquete 1 93x20x30 |
|
| Paquete 2 | |||||||||||||
| AMKH 122 | AMKH 122-08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | Paquete 2 94x34x30 |
|
| AMKH 122-12E | |||||||||||||
| AMKH 122-14E | |||||||||||||
| AMKH 122-16E | |||||||||||||
| AMKH 122-18E | |||||||||||||
| AMKH 132 | AMKH 132-08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.21 | 165 | Paquete 2 94x34x30 |
|
| AMKH 132-12E | |||||||||||||
| AMKH 132-14E | |||||||||||||
| AMKH 132-16E | |||||||||||||
| AMKH 132-18E | |||||||||||||
| AMKH 132 H4 | AMKH 132-20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | Paquete 2 94x34x30 |
|
| AMKH 132-22E H4 | |||||||||||||
| AMKH 162 | AMKH 162-08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | Paquete 2 94x34x30 |
|
| AMKH 162-12E | |||||||||||||
| AMKH 162-14E | |||||||||||||
| AMKH 162-16E | |||||||||||||
| AMKH 162-18E | |||||||||||||
| AMKH 162 H4 | AMKH 162-20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | Paquete 2 94x34x30 |
|
| AMKH 162-22E H4 | |||||||||||||
| AMKH 172 | AMKH 172-16E | 175 | 1600-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | Paquete 2 94x34x30 |
|
| AMKH 172-18E | |||||||||||||
| AMKH 215 | AMKH 215-16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | Paquete 2 94x34x30 |
|
| AMKH 215-18E | |
||||||||||||
| Paquete 3 | |||||||||||||
| AMKH 250 | AMKH 250-08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | Paquete 3 115x50x52 |
|
| AMKH 250-12E | |||||||||||||
| AMKH 250-14E | |||||||||||||
| AMKH 250-16E | |||||||||||||
| AMKH 250-18E | |||||||||||||
| AMKH 273 | AMKH 273-12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | Paquete 3 115x50x52 |
|
| AMKH 273-16E | |||||||||||||
| AMKH 273-18E | |||||||||||||
| AMKH 280 H4 | AMKH 280‑20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | Paquete 3 115x50x52 |
|
| AMKH 280-22E H4 | |
||||||||||||
| AMKH 323 | AMKH 323-12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | Paquete 3 115x50x52 |
|
| AMKH 323-16E | |
||||||||||||
| AMKH 323-18E | |
||||||||||||
| AMKH 330 | AMKH 330-08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | Paquete 3 115x50x52 |
|
| AMKH 330-12E | |||||||||||||
| AMKH 330-16E | |||||||||||||
| AMKH 330-18E | |||||||||||||
| Paquete 5 | |||||||||||||
| AMKH 460 | AMKH 460-16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | Paquete 5 150x60x52 |
|
| AMKH 460-22E H4 | |||||||||||||
| AMKH 570 | AMKH 570-12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | Paquete 5 150x60x52 |
|
| AMKH 570-16E | |
||||||||||||
| AMKH 570-18E | |
||||||||||||
Otras series de módulos de diodos tiristores AMKH, especificaciones generales
| Serie | Tipo | ITAV/IFAV (TCASE) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (por chip) |
W | Paquete, Dimensiones L×B×H |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| Paquete 1 | |||||||||||||
| AMKH 26 | AMKH 26-06D | 25 (85ºC) 32 (68ºC) |
400-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | Paquete 1 93x20x30 |
|
| AMKH 26-08D | |||||||||||||
| AMKH 26-12E | |||||||||||||
| AMKH 26-14E | |||||||||||||
| AMKH 26-16E | |||||||||||||
| AMKH 41 | AMKH 41-06D | 40 (85ºC) 48 (74ºC) |
400-1800 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | Paquete 1 93x20x30 |
|
| AMKH 41-08D | |||||||||||||
| AMKH 41-12E | |||||||||||||
| AMKH 41-14E | |||||||||||||
| AMKH 41-16E | |||||||||||||
| AMKH 41-18E | |||||||||||||
| AMKH 56 | AMKH 56-06D | 55 (80ºC) 50 (85ºC) |
400-1800 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | Paquete 1 93x20x30 |
|
| AMKH 56-08D | |||||||||||||
| AMKH 56-12E | |||||||||||||
| AMKH 56-14E | |||||||||||||
| AMKH 56-16E | |||||||||||||
| AMKH 56-18E | |||||||||||||
| AMKH 71 | AMKH 71-08D | 70 (85ºC) 50 (100ºC) |
800-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | Paquete 1 93x20x30 |
|
| AMKH 71-12E | |||||||||||||
| AMKH 71-14E | |||||||||||||
| AMKH 71-16E | |||||||||||||
| AMKH 71-18E | |||||||||||||
| AMKH 91 | AMKH 91-06D | 95 (85ºC) 68 (100ºC) |
400-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKH 91-08D | |||||||||||||
| AMKH 91-12E | |||||||||||||
| AMKH 91-14E | |||||||||||||
| AMKH 91-16E | |||||||||||||
| AMKH 91-18E | |||||||||||||
| AMKH 105 | AMKH 105-08D | 106 (85ºC) 78 (100ºC) |
400-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKH 105-12E | |||||||||||||
| AMKH 105-14E | |||||||||||||
| AMKH 105-16E | |||||||||||||
| AMKH 105-18E | |||||||||||||
| Paquete 3 | |||||||||||||
| AMKH 131 | AMKH 131-08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | Paquete 3 115x50x52 |
|
| AMKH 131-12E | |||||||||||||
| AMKH 131-14E | |||||||||||||
| AMKH 131-16E | |||||||||||||
| AMKH 131-18E | |||||||||||||
| AMKH 131-20E | |||||||||||||
| AMKH 131-22E | |||||||||||||
| AMKH 161 | AMKH 161-08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | Paquete 3 115x50x52 |
|
| AMKH 161-12E | |||||||||||||
| AMKH 161-14E | |||||||||||||
| AMKH 161-16E | |||||||||||||
| AMKH 161-18E | |||||||||||||
| AMKH 210 | AMKH 210-12E | 210 (90ºC) 220 (88ºC) |
1200-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | Paquete 3 115x50x52 |
|
| AMKH 210-14E | |||||||||||||
| AMKH 210-16E | |||||||||||||
| AMKH 210-18E | |||||||||||||
| AMKH 210-20E | |||||||||||||
| AMKH 210-22E | |||||||||||||
| AMKH 213 | AMKH 213-12E | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | Paquete 3 115x50x52 |
|
| AMKH 213-14E | |||||||||||||
| AMKH 213-16E | |||||||||||||
| AMKH 213-18E | |||||||||||||
| AMKH 253 | AMKH 253-08D | 253 (85ºC) 191 (100ºC) |
800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | Paquete 3 115x50x52 |
|
| AMKH 253-12E | |||||||||||||
| AMKH 253-14E | |||||||||||||
| AMKH 253-16E | |||||||||||||
| AMKH 253-18E | |||||||||||||
| Paquete 5 | |||||||||||||
| AMKH 430 | AMKH 430-16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | Paquete 5 150x60x52 |
|
| AMKH 430‑20E H4 | |||||||||||||
| AMKH 430-22E H4 | |||||||||||||
| AMKH 500 | AMKH 500-08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | Paquete 5 150x60x52 |
|
| AMKH 500-12E | |||||||||||||
| AMKH 500-14E | |||||||||||||
| AMKH 500-16E | |||||||||||||
| AMKH 500-18E | |||||||||||||
Guía de numeración de piezas para módulos tiristor-diodos AMKH:
| A | M | KH | 280 | – | 22 | E | H4 |
| A | – |  AS ENERGITM |
| M | – | Tipo de semiconductor: Módulo. |
| KH | – | Topología de conexión interna: Tiristor-Diodo. |
| 280 | – | Corriente nominal (ITAV), A. |
| 22 | – | Clase de tensión (VRRM/100). |
| E | – | dv/dt clase: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
| H4 | – | Opción, si procede; por ejemplo, H4 significa Visol = 4800 V. |
Posibles alternativas, sustitutos, productos análogos o equivalentes:
Descargar el catálogo de Módulos Tiristor-Diodo
Lista de series de módulos tiristor-diodos de potencia con parámetros y tamaños de carcasa similares.
| Serie | ITAV/IFAV (Tcase) | VRRM/VDRM | Topología | Dimensiones, mm | Paquete | Ficha de datos |
| AMKH 26 | 25 A (85ºC) | 400-1600 V | tiristor-diodos | 93x20x30 | 1 | |
| SKKH 26 | 25 A (85ºC) | 400-1600 V | tiristor-diodos | 93x20x30 | 1 | |
| MTD-25 | 25 A (85ºC) | 400-1600 V | tiristor-diodos | 92x20x30 | 1 | |
| AMKH 27 | 25 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| SKKH 27 | 25 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| MTD-25 | 25 A (85ºC) | 400-1600 V | tiristor-diodos | 92x20x30 | 1 | |
| AMKH 71 | 70 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| SKKH 71 | 70 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| MTD-80 | 80 A (87ºC) | 400-1600 V | tiristor-diodos | 92x20x30 | 1 | |
| AMKH 72 | 70 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| SKKH 72 | 70 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| MTD-80 | 80 A (87ºC) | 400-1600 V | tiristor-diodos | 92x20x30 | 1 | |
| AMKH 91 | 95 A (85ºC) | 400-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| SKKH 91 | 95 A (85ºC) | 400-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| MTD-100 | 100 A (87ºC) | 400-1600 V | tiristor-diodos | 92x20x30 | 1 | |
| AMKH 92 | 95 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| SKKH 92 | 95 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| MTD-100 | 100 A (87ºC) | 400-1600 V | tiristor-diodos | 92x20x30 | 1 | |
| AMKH 105 | 106 A (85ºC) | 400-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| SKKH 105 | 106 A (85ºC) | 400-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| MTD-100 | 100 A (87ºC) | 400-1600 V | tiristor-diodos | 92x20x30 | 1 | |
| AMKH 106 | 106 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| SKKH 106 | 106 A (85ºC) | 800-1800 V | tiristor-diodos | 93x20x30 | 1 | |
| MTD-100 | 100 A (87ºC) | 400-1600 V | tiristor-diodos | 92x20x30 | 1 | |
| AMKH 122 | 129 A (85ºC) | 800-1800 V | tiristor-diodos | 94x34x30 | 2 | |
| SKKH 122 | 129 A (85ºC) | 800-1800 V | tiristor-diodos | 94x34x30 | 2 | |
| MTD-125 | 125 A (86ºC) | 400-1600 V | tiristor-diodos | 94x34x32 | 2 | |
| AMKH 132 | 137 A (85ºC) | 800-1800 V | tiristor-diodos | 94x34x30 | 2 | |
| SKKH 132 | 137 A (85ºC) | 800-1800 V | tiristor-diodos | 94x34x30 | 2 | |
| MTD-125 | 125 A (86ºC) | 400-1600 V | tiristor-diodos | 94x34x32 | 2 | |
| AMKH 162 | 156 A (85ºC) | 800-1800 V | tiristor-diodos | 94x34x30 | 2 | |
| SKKH 162 | 156 A (85ºC) | 800-1800 V | tiristor-diodos | 94x34x30 | 2 | |
| MTD-160 | 160 A (84ºC) | 400-1800 V | tiristor-diodos | 94x34x32 | 2 | |
| AMKH 323 | 320 A (85ºC) | 1200-1800 V | tiristor-diodos | 115x50x52 | 3 | |
| SKKH 323 | 320 A (85ºC) | 1200-1800 V | tiristor-diodos | 115x50x52 | 3 | |
| MTD-350-12 | 357 A (85ºC) | 1200 V | tiristor-diodos | 126x63x52 | 3A | |
| MTD-350-32 | 357 A (85ºC) | 2600-3200 V | tiristor-diodos | 126x63x52 | 3A | |
| AMKH 330 | 305 A (85ºC) | 800-1800 V | tiristor-diodos | 115x50x52 | 3 | |
| SKKH 330 | 305 A (85ºC) | 800-1800 V | tiristor-diodos | 115x50x52 | 3 | |
| MTD-350-12 | 357 A (85ºC) | 1200 V | tiristor-diodos | 126x63x52 | 3A | |
| MTD-350-32 | 357 A (85ºC) | 2600-3200 V | tiristor-diodos | 126x63x52 | 3A | |
| AMKH 570 | 570 A (85ºC) | 1200-1800 V | tiristor-diodos | 150x60x52 | 5 | |
| SKKH 570 | 570 A (85ºC) | 1200-1800 V | tiristor-diodos | 150x60x52 | 5 | |
| MTD-630 | 630 A (85ºC) | 200-1200 V | tiristor-diodos | 150x60x52 | 5 | |
También se pueden encargar series alternativas de módulos tiristor-diodos para corrientes de hasta 800 A:
| Serie | ITAV/IFAV (Tcase) | VRRM/VDRM | Topología | Dimensiones, mm | Paquete | Ficha de datos |
| MTD-630-12 | 630 A (85ºC) | 200-1200 V | tiristor-diodos | 150x60x52 | 5 | |
| MTD-800-12 | 840 A (80ºC) | 1200-1800 V | tiristor-diodos | 180x77x84 | 7 | |
| MTD-800-18 | 840 A (80ºC) | 1200-1800 V | tiristor-diodos | 180x77x84 | 7 | |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de disipadores de calor y superficies
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en las hojas de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La desigualdad de la superficie de montaje del disipador de calor debe ser ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión por esténcil para aplicar el material de interfaz térmica. Se recomienda un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para la producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor optimizado de la pasta térmica.
Par de apriete en el disipador de calor MS
Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad de resorte o tornillos combinados. Se debe respetar el valor de par especificado en la hoja de datos.
Se recomienda aplicar un par de apriete inicial y luego reajustar al valor de par indicado. Durante el proceso de atornillado, la velocidad debe ser limitada y se recomienda una limitación de par suave para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
