Pavlo GorkunDiodos de soldadura Semikron Sustitución

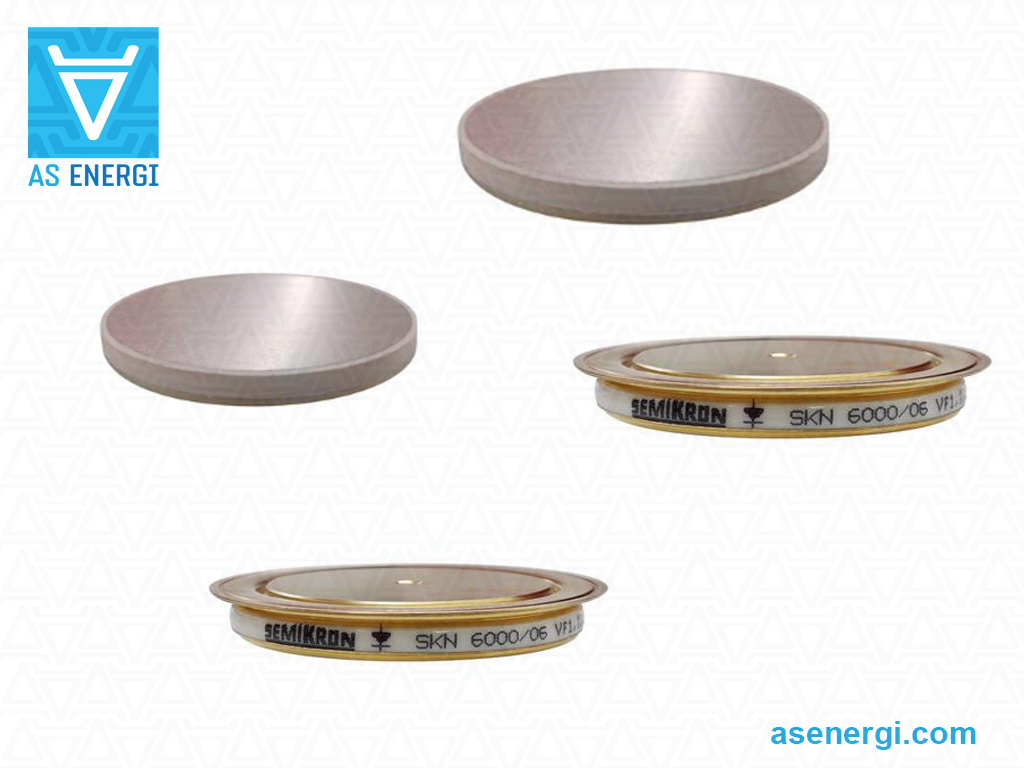

Los diodos de soldadura SKN6000 y SKN7500/06 de Semikron están disponibles con corrientes de avance IFAV de 6000A y 7500A respectivamente y tensiones de bloqueo inverso VRRM de 200V a 600V.
Diodos de soldadura ADWN AS ENERGITM son dispositivos semiconductores de reemplazo, análogos y alternativos para los diodos de soldadura Semikron.
Guía de numeración de partes para diodos de soldadura
Video: Reseñas de diodos de disco de alta potencia Los diodos de soldadura están disponibles en paquete ligero, con carcasas cerámicas delgadas y herméticamente selladas. El diseño estándar de la carcasa facilita su instalación en equipos existentes.
Características de los diodos de soldadura: paquete de metal-cerámica tipo cápsula con contactos de presión o paquete delgado sin carcasa externa, diodo rectificador de voltaje medio y alta corriente con paquete delgado para la menor resistencia térmica, baja disipación de potencia y baja resistencia térmica, especialmente adecuado para enfriamiento por agua, selecciones en avance para paralelización disponibles.
"Disipadores de calor con aire de la serie O para dispositivos de disco", "Disipador de calor SF serie", "Disipador de calor SS serie" para enfriamiento de diodos también están disponibles para pedido.
La serie de diodos de soldadura tiene las siguientes características: capacidad para conducir una alta corriente media de avance, lo que permite reducir la cantidad de dispositivos paralelos; alta resistencia a los ciclos eléctricos y térmicos garantiza una larga vida útil; pérdidas estáticas mínimas; alta temperatura máxima de unión (Tjmax) permite que estos diodos conduzcan una corriente mayor con el mismo sistema de enfriamiento; posibilidad de enfriamiento a doble cara; optimizados para rectificadores de alta corriente; muy baja resistencia térmica; diseñados para equipos de soldadura de frecuencia media y alta.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 7500 A, alta resistencia a los ciclos térmicos y eléctricos.
Nuestra empresa ofrece una garantía de calidad para los diodos rectificadores de 2 años desde la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los diodos de soldadura depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos de soldadura Semikron y recambios
| Tipo | IF(AV)M (TC=85°C) |
VRRM | IFSM | I2t | VF(T0) | rT | Tvj max | Rth (j-c) |
Fm | W | Paquete | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | kA | kA2·s | V | mΩ | ºC | K/kW | kN | kg | ||||
| SKN 6000/02 | 6000 | 200 | 50 | 12500 | 0.70 | 0.04 | 180 | 0.012 | 24-30 | 0.13 | E35 | ADWN 6000-02 |  |
| SKN 6000/04 | 6000 | 400 | 50 | 12500 | 0.70 | 0.04 | 180 | 0.012 | 24-30 | 0.13 | E35 | ADWN 6000-04 | |
| SKN 6000/06 | 6000 | 600 | 50 | 12500 | 0.70 | 0.04 | 180 | 0.012 | 24-30 | 0.13 | E35 | ADWN 6000-06 | |
| SKN 7500/06 | 7500 | 600 | 50 | 12500 | 0.70 | 0.038 | 180 | 0.009 | 24-30 | 0.08 | E28 | ADWN 7500-06 | |
Guía de numeración de piezas para diodos de soldadura:
| A | DWN | 6000 | 02 |
| A | – |  AS ENERGITM |
| DW | – | Grupo de productos: Soldadura por diodos. |
| 6000 | – | Corriente media en estado encendido IF(AV), Amp. |
| 02 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tierra de poder, módulos, diodos rectificadores, diodos de avalancha, rotor y diodos de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier cantidad, y al hacer pedidos grandes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, le ofreceremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de los diodos de soldadura:
Recomendaciones de instalación para diodos rectificadores de potencia tipo disco:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador a lo largo de todo el rango de temperaturas se asegura mediante el par de apriete adecuado (fuerza de sujeción).
Antes del montaje, debe realizarse una inspección visual (1) de las superficies de contacto en busca de daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos actuales (cables), instale un pasador para fijar la alineación de la estructura.
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica de silicona antes del montaje, lo cual no es una condición obligatoria para la instalación.
Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosque la traviesa (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y de que haya uniformidad en las superficies de contacto.
Cuando las piezas estén suficientemente sujetas pero movibles, recomendamos colocar el disipador sobre una superficie plana y verificar la tolerancia para el paralelismo del plano general adyacente de las superficies (5).
Apriete cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determinará si la fuerza de sujeción lograda corresponde a la requerida.
Después de la instalación, los fijadores (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben ser operados durante largos períodos de tiempo con su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado de fiabilidad requerido del dispositivo.
Reemplace un diodo de potencia fallido por un diodo que coincida con los parámetros del que se está reemplazando.
Debe proporcionarse un enfriamiento cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y los disipadores de calor para eliminar polvo y contaminantes, con el fin de asegurar una correcta disipación de calor.
Se deben usar divisores de corriente inductivos (a menudo cables toroidales trenzados) para igualar las corrientes entre los diodos de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el diodo de potencia. La eficiencia de los divisores de corriente en este caso se determina por la sección transversal del cable magnético.
La prevención del desbalance de voltaje cuando los diodos de potencia están conectados en serie se logra mediante el uso de resistores de derivación conectados en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona mediante la conexión de capacitores en paralelo con cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alto voltaje durante su operación.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
