Diodos rectificadores IXYS WESTCODE Recambio

Rectificadores de Diodos Estándar de Potencia, también conocidos como Diodos de Recuperación Normal en diseño de disco, son diodos tipo press pack de propósito general con tensiones de bloqueo de hasta 7200V y clasificaciones de corriente de hasta 12100A.

Diodos Rectificadores ADDW AS ENERGI^TM son dispositivos semiconductores de reemplazo, alternativos y análogos para los Diodos de Recuperación IXYS UK Westcode, Littelfuse Technology, anteriormente Westcode Semiconductors.

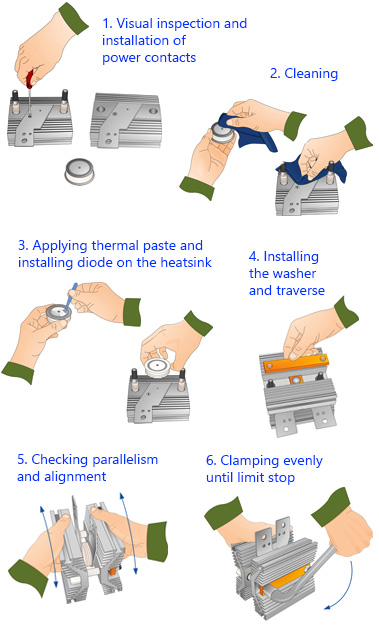

"Disipadores de calor enfriados por aire serie O para dispositivos de disco", "Disipador de calor por aire serie SF", "Disipador de calor por agua serie SS" para enfriamiento de tiristores también están disponibles para pedido.

Guía de numeración de piezas para diodos rectificadores

Video: Reseñas de diodos de disco de alta potencia

icon Referencia de Fabricación de Semiconductores AS ENERGI^TM

Características: rendimiento y fiabilidad líderes en su clase; optimizado para frecuencia de línea; bajas pérdidas en el estado de conducción; alta tensión inversa y capacidades de manejo de corriente, alta capacidad de sobretensión.

Los diodos rectificadores convierten corrientes de CC y CA hasta 12.1 kA en circuitos con voltajes hasta 7.2 kV. Sus principales aplicaciones son rectificadores para grandes variadores de CA, convertidores de tracción, subestaciones al costado de vías, soldadura y fuentes de alimentación de CC. Los dispositivos están principalmente destinados a aplicaciones con frecuencias de línea hasta 500Hz.

El diodo tiene una carcasa cerámica de estándar industrial, lo que facilita su integración en equipos existentes. Este diodo tiene una carcasa de disco con contactos de presión. La polaridad del diodo (ánodo, cátodo) se determina por el icono en el estuche. Las especificaciones técnicas, la guía de numeración de piezas, las hojas de datos en formato PDF y los dibujos de contorno para los diodos rectificadores están listados a continuación.

Los Diodos Rectificadores AS ENERGI^TM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_RSM/V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia al ciclo térmico y eléctrico.

Nuestra empresa proporciona una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar diodos, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.

Seguir leyendo

El precio final de los diodos de recuperación normal depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Especificaciones generales de los diodos rectificadores IXYS WESTCODE y recambios

Tipo	V_RRM	I_F(AV) (T_C=55°C)	I_FSM	I²t	V_T0	r_T	T_{vj max}	R_thJK	Caso	Dimensiones ØDxØdxH	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	V	A	A	A²·s	V	mΩ	ºC	K/W	Caso	mm	Sustitución AS ENERGI^TM	PDF
W0507YH360	3600	505	7600	289x10³	0.970	0.880	160	0.1000	W3	42x25x26	ADDW0507YH360
W0507YH420	4200										ADDW0507YH420
W0507YH450	4500										ADDW0507YH450
W0642WC160	1600	680	5500	151x10³	1.070	0.676	190	0.0900	W1	42x19x14	ADDW0642WC160
W0642WC200	2000										ADDW0642WC200
W0642WC240	2400										ADDW0642WC240
W0790LG650	6500	790	6000	180x10³	0.919	1.249	150	0.0394	W120	58x34x35	ADDW0790LG650
W0790LG680	6800										ADDW0790LG680
W0790LG720	7200										ADDW0790LG720
W0880LC650	6500	880	6000	180x10³	0.919	1.249	150	0.0330	W4	58x34x27	ADDW0880LC650	-
W0880LC720	7200	880	6000	180x10³	0.919	1.249	150	0.0330	W4	58x34x27	ADDW0880LC720	-
W0925LG500	5000	925	7200	259x10³	1.000	0.702	150	0.0394	W120	58x34x35	ADDW0925LG500
W0925LG560	5600										ADDW0925LG560
W0925LG600	6000										ADDW0925LG600
W0944WC120	1200	944	9000	405x10³	0.790	0.342	190	0.0900	W1	42x19x14	ADDW0944WC120
W0944WC150	1500	944	9000	405x10³	0.790	0.342	190	0.0900	W1	42x19x14	ADDW0944WC150
W1032LC500	5000	1032	7200	259x10³	1.000	0.702	150	0.0330	W4	58x34x27	ADDW1032LC500
W1032LC560	5600										ADDW1032LC560
W1032LC600	6000										ADDW1032LC600
W1060LG420	4200	1060	9200	423x10³	1.000	0.575	160	0.0394	W120	58x34x35	ADDW1060LG420	-
W1060LG450	4500	1060	9200	423x10³	1.000	0.575	160	0.0394	W120	58x34x35	ADDW1060LG450	-
W1074YC200	2000	1074	10800	583x10³	0.920	0.390	160	0.0500	W2	42x25x14	ADDW1074YC200
W1074YC260	2600										ADDW1074YC260
W1074YC320	3200										ADDW1074YC320
W1074YH200	2000	1074	10800	583x10³	0.920	0.390	160	0.0500	W3	42x25x26	ADDW1074YH200
W1074YH260	2600										ADDW1074YH260
W1074YH320	3200										ADDW1074YH320
W1185LC300	3000	1185	9200	423x10³	1.000	0.575	160	0.0330	W4	58x34x27	ADDW1185LC300
W1185LC380	3800										ADDW1185LC380
W1185LC420	4200										ADDW1185LC420
W1185LC450	4500										ADDW1185LC450
W1260LG320	3200	1260	10600	562x10³	0.900	0.388	160	0.0394	W120	58x34x35	ADDW1260LG320	-
W1260LG360	3600	1260	10600	562x10³	0.900	0.388	160	0.0394	W120	58x34x35	ADDW1260LG360	-
W1263YC160	1600	1263	11700	684x10³	0.870	0.330	175	0.0500	W2	42x25x14	ADDW1263YC160
W1263YC200	2000										ADDW1263YC200
W1263YC220	2200										ADDW1263YC220
W1263YC250	2500										ADDW1263YC250
W1263YH160	1600	1263	11700	684x10³	0.870	0.330	175	0.0500	W3	42x25x26	ADDW1263YH160
W1263YH200	2000										ADDW1263YH200
W1263YH220	2000										ADDW1263YH220
W1263YH250	2500										ADDW1263YH250
W1360LG240	2400	1360	12700	800x10³	0.870	0.323	160	0.0394	W120	58x34x35	ADDW1360LG240
W1360LG300	3000	1360	12700	800x10³	0.870	0.323	160	0.0394	W120	58x34x35	ADDW1360LG300
W1411LC300	3000	1411	10600	562x10³	0.900	0.388	160	0.0330	W4	58x34x27	ADDW1411LC300
W1411LC320	3200										ADDW1411LC320
W1411LC360	3600										ADDW1411LC360
W1520NC500	5000	1478	12000	720x10³	0.904	0.552	150	0.0220	W5	74x47x27	ADDW1520NC500
W1520NC600	6000	1478	12000	720x10³	0.904	0.552	150	0.0220	W5	74x47x27	ADDW1520NC600
W1524LC240	2400	1524	12700	800x10³	0.870	0.323	160	0.0330	W4	58x34x27	ADDW1524LC240
W1524LC300	3000	1524	12700	800x10³	0.870	0.323	160	0.0330	W4	58x34x27	ADDW1524LC300
W1730JK240	2400	1730	12700	800x10³	0.870	0.323	160	0.0270	W113	50x32x14	ADDW1730JK240	-
W1730JK280	2800	1730	12700	800x10³	0.870	0.323	160	0.0270	W113	50x32x14	ADDW1730JK280	-
W1748LC180	1800	1748	15400	118x10³	0.87	0.28	175	0.0330	W4	58x34x27	ADDW1748LC180
W1748LC220	2200										ADDW1748LC220
W1748LC250	2500										ADDW1748LC250
W1856NC400	4000	1856	16000	128x10³	0.975	0.348	160	0.0220	W5	74x47x27	ADDW1856NC400
W1856NC460	4600										ADDW1856NC460
W1856NC480	4800										ADDW1856NC480
W1856NC500	5000										ADDW1856NC500
W1975MC650	6500	1975	18000	1.62x10⁶	0.950	0.510	150	0.0140	W54	74x50x26	ADDW1975MC650
W1975MC680	6800										ADDW1975MC680
W1975MC720	7200										ADDW1975MC720
W1980JK180	1800	1980	15400	1.18x10⁶	0.870	0.280	175	0.0270	W113	50x32x14	ADDW1980JK180
W1980JK220	2200	1980	15400	1.18x10⁶	0.870	0.280	175	0.0270	W113	50x32x14	ADDW1980JK220
W2054NC360	3600	2054	19000	1.81x10⁶	0.800	0.300	160	0.0220	W5	74x47x27	ADDW2054NC360
W2054NC420	4200										ADDW2054NC420
W2054NC450	4500										ADDW2054NC450
W2058LC100	1000	2058	19500	1.90x10⁶	0.790	0.192	175	0.0330	W4	58x34x27	ADDW2058LC100
W2058LC120	1200										ADDW2058LC120
W2058LC140	1400										ADDW2058LC140
W2115MC520	5200	2122	19000	1.81x10⁶	1.074	0.405	150	0.0140	W54	74x50x26	ADDW2115MC520
W2115MC560	5600										ADDW2115MC560
W2115MC600	6000										ADDW2115MC600
W2134NC300	3000	2134	20000	2.00x10⁶	0.865	0.260	160	0.0220	W5	74x47x27	ADDW2134NC300
W2134NC360	3600										ADDW2134NC360
W2134NC400	4000										ADDW2134NC400
W2340JK120	1200	2340	19500	1.90x10⁶	0.790	0.192	175	0.0270	W113	50x32x14	ADDW2340JK120	-
W2340JK150	1500	2340	19500	1.90x10⁶	0.790	0.192	175	0.0270	W113	50x32x14	ADDW2340JK150	-
W2624NC200	2000	2624	28000	3.92x10⁶	0.780	0.160	160	0.0220	W5	74x47x27	ADDW2624NC200
W2624NC250	2500										ADDW2624NC250
W2624NC240	2400										ADDW2624NC240
W2624NC280	2800										ADDW2624NC280
W2624ND240	2400	2624	28000	3.92x10⁶	0.780	0.160	160	0.0220	W37	74x47x21	ADDW2624ND240
W2624ND280	2800	2624	28000	3.92x10⁶	0.780	0.160	160	0.0220	W37	74x47x21	ADDW2624ND280
W2820VC360	3600	2820	26200	3.43x10⁶	1.300	0.147	160	0.0160	W6	102x63x34	ADDW2820VC360
W2820VC420	4200										ADDW2820VC420
W2820VC450	4500										ADDW2820VC450
W2820VF360	3600	2820	26200	3.43x10⁶	1.300	0.147	160	0.0160	W43	100x63x26	ADDW2820VF360
W2820VF420	4200										ADDW2820VF420
W2820VF450	4500										ADDW2820VF450
W2830HE520	5200	2830	32000	5.12x10⁶	0.910	0.260	150	0.0123	W123	100x66x35	ADDW2830HE520
W2830HE560	5600										ADDW2830HE560
W2830HE600	6000										ADDW2830HE600
W2840QA180	1800	2840	20000	2.00x10⁶	0.940	0.139	180	0.0230	W117	60x38x26	ADDW2840QA180
W2840QA220	2200	2840	20000	2.00x10⁶	0.940	0.139	180	0.0230	W117	60x38x26	ADDW2840QA220
W2865HA680	6800	2862	32400	5.25x10⁶	0.982	0.308	150	0.0105	W121	100x66x26	ADDW2865HA680
W2865HA720	7200	2862	32400	5.25x10⁶	0.982	0.308	150	0.0105	W121	100x66x26	ADDW2865HA720
W2899MC420	4200	2899	25400	3.23x10⁶	0.996	0.222	160	0.0140	W54	74x50x26	ADDW2899MC420
W2899MC460	4600										ADDW2899MC460
W2899MC480	4800										ADDW2899MC480
W3082MC420	4200	3120	26000	3.38x10⁶	0.923	0.192	160	0.0140	W54	74x50x26	ADDW3082MC420
W3082MC440	4400										ADDW3082MC440
W3082MC450	4500										ADDW3082MC450
W3090HA520	5200	3110	32000	5.12x10⁶	0.910	0.260	150	0.0105	W121	100x66x26	ADDW3090HA520
W3090HA560	5600										ADDW3090HA560
W3090HA600	6000										ADDW3090HA600
W3128VC300	3000	3128	30000	4.50x10⁶	0.875	0.158	160	0.0160	W6	102x63x34	ADDW3128VC300
W3128VC360	3600										ADDW3128VC360
W3128VC400	4000										ADDW3128VC400
W3128VF300	3000	3128	30000	4.50x10⁶	0.875	0.158	160	0.0160	W43	100x63x26	ADDW3128VF300
W3128VF360	3600										ADDW3128VF360
W3128VF400	4000										ADDW3128VF400
W3270NC20A	2000	3239	27600	3.81x10⁶	0.818	0.108	175	0.0220	W5	74x47x27	ADDW3270NC20A
W3270NC22A	2200	3239	27600	3.81x10⁶	0.818	0.108	175	0.0220	W5	74x47x27	ADDW3270NC22A
W3270NC180	1800	3270	28000	3.92x10⁶	0.826	0.104	175	0.0220	W5	74x47x27	ADDW3270NC180
W3270NC200	2000										ADDW3270NC200
W3270NC220	2200										ADDW3270NC220
W3305QK240	2400	3305	18500	1.71x10⁶	0.910	0.150	175	0.0170	WD2	58x38x14	ADDW3305QK240	-
W3305QK280	2800	3305	18500	1.71x10⁶	0.910	0.150	175	0.0170	WD2	58x38x14	ADDW3305QK280	-
W3409NK240	2400	3409	28000	3.92x10⁶	0.780	0.160	160	0.0145	WD8	62x44x14	ADDW3409NK240
W3409NK280	2800	3409	28000	3.92x10⁶	0.780	0.160	160	0.0145	WD8	62x44x14	ADDW3409NK280
W3455QK200	2000	3455	20000	2.00x10⁶	0.940	0.139	180	0.0170	WD2	58x38x14	ADDW3455QK200
W3455QK220	2200	3455	20000	2.00x10⁶	0.940	0.139	180	0.0170	WD2	58x38x14	ADDW3455QK220
W3477MC360	3600	3470	28200	3.98x10⁶	0.908	0.146	160	0.0140	W54	74x50x26	ADDW3477MC360
W3477MC400	4000	3470	28200	3.98x10⁶	0.908	0.146	160	0.0140	W54	74x50x26	ADDW3477MC400
W3630TJ650	6500	3630	35000	6.125x10⁶	0.916	0.262	150	0.0080	W89	112x75x26	ADDW3630TJ650
W3630TJ720	7200	3630	35000	6.125x10⁶	0.916	0.262	150	0.0080	W89	112x75x26	ADDW3630TJ720
W3630TE650	6500	3630	35000	6.125x10⁶	0.916	0.262	150	0.0080	W94	112x75x35	ADDW3630TE650
W3630TE720	7200	3630	35000	6.125x10⁶	0.916	0.262	150	0.0080	W94	112x75x35	ADDW3630TE720
W3697VC220	2200	3697	40000	8.00x10⁶	0.860	0.100	160	0.0160	W6	102x63x34	ADDW3697VC220
W3697VC280	2800	3697	40000	8.00x10⁶	0.860	0.100	160	0.0160	W6	102x63x34	ADDW3697VC280
W3697VF220	2200	3697	40000	8.00x10⁶	0.860	0.100	160	0.0160	W43	100x63x26	ADDW3697VF220
W3697VF280	2800	3697	40000	8.00x10⁶	0.860	0.100	160	0.0160	W43	100x63x26	ADDW3697VF280
W3708MC300	3000	3753	30000	4.50x10⁶	0.958	0.112	160	0.0140	W54	74x50x26	ADDW3708MC300
W3708MC320	3200										ADDW3708MC320
W3708MC350	3500										ADDW3708MC350
W3743ZC400	4000	3750	35000	6.13x10⁶	0.976	0.170	160	0.0110	W7	110x73x37	ADDW3743ZC400
W3743ZC450	4500										ADDW3743ZC450
W3743ZC500	5000										ADDW3743ZC500
W3743ZD400	4000	3750	35000	6.13x10⁶	0.976	0.170	160	0.0110	W42	110x73x26	ADDW3743ZD400
W3743ZD450	4500										ADDW3743ZD450
W3743ZD500	5000										ADDW3743ZD500
W3841VC300	3000	3841	39800	7.92x10⁶	0.860	0.115	175	0.0160	W6	102x63x34	ADDW3841VC300
W3841VC340	3400	3841	39800	7.92x10⁶	0.860	0.115	175	0.0160	W6	102x63x34	ADDW3841VC340
W3841VF300	3000	3841	39800	7.92x10⁶	0.860	0.115	175	0.0160	W43	100x63x26	ADDW3841VF300
W3841VF340	3400	3841	39800	7.92x10⁶	0.860	0.115	175	0.0160	W43	100x63x26	ADDW3841VF340
W3842MC240	2400	3842	35100	6.16x10⁶	0.831	0.118	160	0.0140	W54	74x50x26	ADDW3842MC240
W3842MC280	2800	3842	35100	6.16x10⁶	0.831	0.118	160	0.0140	W54	74x50x26	ADDW3842MC280
W3842MC28A	2800	3842	35100	6.16x10⁶	0.831	0.118	160	0.0140	W54	74x50x26	ADDW3842MC28A
W3864QK120	1200	3864	22200	2.46x10⁶	0.861	0.109	180	0.0170	WD2	58x38x14	ADDW3864QK120
W3864QK150	1500										ADDW3864QK150
W3864QK180	1800										ADDW3864QK180
W4096ZC340	3400	4096	41700	8.70x10⁶	0.730	0.158	160	0.0110	W7	110x73x37	ADDW4096ZC340
W4096ZC420	4200										ADDW4096ZC420
W4096ZC450	4500										ADDW4096ZC450
W4096ZD340	3400	4096	41700	8.70x10⁶	0.730	0.158	160	0.0110	W42	110x73x26	ADDW4096ZD340
W4096ZD420	4200										ADDW4096ZD420
W4096ZD450	4500										ADDW4096ZD450
W4205TJ520	5200	4205	45000	10.1x10⁶	0.850	0.190	150	0.0080	W89	112x75x26	ADDW4205TJ520
W4205TJ560	5600										ADDW4205TJ560
W4205TJ600	6000										ADDW4205TJ600
W4205TE520	5200	4205	45000	10.1x10⁶	0.850	0.190	150	0.0080	W94	112x75x35	ADDW4205TE520
W4205TE560	5600										ADDW4205TE560
W4205TE600	6000										ADDW4205TE600
W4295NK200	2000	4295	28000	3.92x10⁶	0.826	0.104	175	0.0145	WD8	62x44x14	ADDW4295NK200
W4295NK220	2200	4295	28000	3.92x10⁶	0.826	0.104	175	0.0145	WD8	62x44x14	ADDW4295NK220
W4534NC020	200	4534	40000	8.00x10⁶	0.765	0.052	190	0.0220	W5	74x47x27	ADDW4534NC020
W4534NC030	300										ADDW4534NC030
W4534NC060	600										ADDW4534NC060
W4534ND030	300	4534	40000	8.00x10⁶	0.765	0.052	190	0.0220	W37	74x47x21	ADDW4534ND030
W4534ND060	600	4534	40000	8.00x10⁶	0.765	0.052	190	0.0220	W37	74x47x21	ADDW4534ND060
W4550HA360	3600	4550	35000	6.13×106	0.812	0.123	160	0.0105	W121	100x66x26	ADDW4550HA360	-
W4550HA400	4000	4550	35000	6.13×106	0.812	0.123	160	0.0105	W121	100x66x26	ADDW4550HA400	-
W4693QK050	500	4693	31500	4.98x10⁶	0.904	0.057	180	0.0170	WD2	58x38x14	ADDW4693QK050
W4693QK080	800	4693	31500	4.98x10⁶	0.904	0.057	180	0.0170	WD2	58x38x14	ADDW4693QK080
W4693QR050	500	4693	31500	4.98x10⁶	0.904	0.057	180	0.0170	WD7	58x38x14	ADDW4693QR050
W4693QR080	800	4693	31500	4.98x10⁶	0.904	0.057	180	0.0170	WD7	58x38x14	ADDW4693QR080
W4713HL300	3000	4713	56000	15.70x10⁶	0.807	0.090	160	0.0120	WD5	100x68x26	ADDW4713HL300
W4713HL350	3500	4713	56000	15.70x10⁶	0.807	0.090	160	0.0120	WD5	100x68x26	ADDW4713HL350
W4713HM300	3000	4713	56000	15.70x10⁶	0.807	0.090	160	0.0120	WD6	100x68x33	ADDW4713HM300
W4713HM350	3500	4713	56000	15.70x10⁶	0.807	0.090	160	0.0120	WD6	100x68x33	ADDW4713HM350
W4767MC180	1800	4755	38000	7.22x10⁶	0.827	0.083	175	0.0140	W54	74x50x26	ADDW4767MC180
W4767MC220	2200	4755	38000	7.22x10⁶	0.827	0.083	175	0.0140	W54	74x50x26	ADDW4767MC220
W5092ZC320	3200	5092	58000	16.8x10⁶	0.874	0.079	160	0.0110	W7	110x73x37	ADDW5092ZC320
W5092ZC350	3500	5092	58000	16.8x10⁶	0.874	0.079	160	0.0110	W7	110x73x37	ADDW5092ZC350
W5092ZD320	3200	5092	58000	16.8x10⁶	0.874	0.079	160	0.0110	W42	110x73x26	ADDW5092ZD320
W5092ZD350	3500	5092	58000	16.8x10⁶	0.874	0.079	160	0.0110	W42	110x73x26	ADDW5092ZD350
W5130MK240	2400	5130	42000	8.82x10⁶	0.910	0.070	175	0.0130	WD3	74x50x14	ADDW5130MK240
W5130MK280	2800	5130	42000	8.82x10⁶	0.910	0.070	175	0.0130	WD3	74x50x14	ADDW5130MK280
W5139TJ420	4200	5139	55000	15.10x10⁶	0.826	0.136	160	0.0080	W89	112x75x26	ADDW5139TJ420
W5139TJ450	4500										ADDW5139TJ450
W5139TJ480	4800										ADDW5139TJ480
W5139TE420	4200	5139	55000	15.10x10⁶	0.826	0.136	160	0.0080	W94	112x75x35	ADDW5139TE420
W5139TE450	4500										ADDW5139TE450
W5139TE480	4800										ADDW5139TE480
W5282ZC240	2400	5282	60000	18.00x10⁶	0.970	0.064	160	0.0110	W7	110x73x37	ADDW5282ZC240
W5282ZC300	3000	5282	60000	18.00x10⁶	0.970	0.064	160	0.0110	W7	110x73x37	ADDW5282ZC300
W5282ZD240	2400	5282	60000	18.00x10⁶	0.970	0.064	160	0.0110	W42	110x73x26	ADDW5282ZD240
W5282ZD300	3000	5282	60000	18.00x10⁶	0.970	0.064	160	0.0110	W42	110x73x26	ADDW5282ZD300
W5292TC500	5000	5292	52700	13.9x10⁶	1.027	0.111	160	0.0080	W28	112x75x26	ADDW5292TC500
W5292TC560	5600	5292	52700	13.9x10⁶	1.027	0.111	160	0.0080	W28	112x75x26	ADDW5292TC560
W5292TD500	5000	5292	52700	13.9x10⁶	1.027	0.111	160	0.0080	W29	112x75x35	ADDW5292TD500
W5292TD560	5600	5292	52700	13.9x10⁶	1.027	0.111	160	0.0080	W29	112x75x35	ADDW5292TD560
W5334MK200	2000	5334	46800	10.95x10⁶	0.892	0.069	180	0.0130	WD3	74x50x14	ADDW5334MK200
W5334MK220	2200	5334	46800	10.95x10⁶	0.892	0.069	180	0.0130	WD3	74x50x14	ADDW5334MK220
W5636MC120	1200	5636	46000	10.58x10⁶	0.698	0.059	175	0.0140	W54	74x50x26	ADDW5636MC120
W5636MC140	1400										ADDW5636MC140
W5636MC150	1500										ADDW5636MC150
W5696VC100	1000	5696	53000	14.00x10⁶	0.650	0.059	190	0.0160	W6	102x63x34	ADDW5696VC100
W5696VC140	1400	5696	53000	14.00x10⁶	0.650	0.059	190	0.0160	W6	102x63x34	ADDW5696VC140
W5696VF100	1000	5696	53000	14.00x10⁶	0.650	0.059	190	0.0160	W43	100x63x26	ADDW5696VF100
W5696VF140	1400	5696	53000	14.00x10⁶	0.650	0.059	190	0.0160	W43	100x63x26	ADDW5696VF140
W5715ED520	5200	5715	60600	18.36x10⁶	0.863	0.135	150	0.0060	W112	124x85x35	ADDW5715ED520
W5715ED560	5600										ADDW5715ED560
W5715ED600	6000										ADDW5715ED600
W5838ZC180	1800	5838	64000	20.50x10⁶	0.800	0.074	175	0.0110	W7	110x73x37	ADDW5838ZC180
W5838ZC220	2200	5838	64000	20.50x10⁶	0.800	0.074	175	0.0110	W7	110x73x37	ADDW5838ZC220
W5838ZD180	1800	5838	64000	20.50x10⁶	0.800	0.074	175	0.0110	W42	110x73x26	ADDW5838ZD180
W5838ZD220	2200	5838	64000	20.50x10⁶	0.800	0.074	175	0.0110	W42	110x73x26	ADDW5838ZD220
W5984TJ360	3600	5984	62000	19.20x10⁶	0.758	0.097	160	0.0080	W89	112x75x26	ADDW5984TJ360
W5984TJ400	4000	5984	62000	19.20x10⁶	0.758	0.097	160	0.0080	W89	112x75x26	ADDW5984TJ400
W5984TE360	3600	5984	62000	19.20x10⁶	0.758	0.097	160	0.0080	W94	112x75x35	ADDW5984TE360
W5984TE400	4000	5984	62000	19.20x10⁶	0.758	0.097	160	0.0080	W94	112x75x35	ADDW5984TE400
W6262ZC200	2000	6262	67000	22.40x10⁶	0.730	0.064	175	0.0110	W7	110x73x37	ADDW6262ZC200
W6262ZC240	2400	6262	67000	22.40x10⁶	0.730	0.064	175	0.0110	W7	110x73x37	ADDW6262ZC240
W6262ZD200	2000	6262	67000	22.40x10⁶	0.730	0.064	175	0.0110	W42	110x73x26	ADDW6262ZD200
W6262ZD240	2400	6262	67000	22.40x10⁶	0.730	0.064	175	0.0110	W42	110x73x26	ADDW6262ZD240
W6360EC520	5200	6360	60600	18.36x10⁶	0.863	0.135	150	0.0050	W111	124x85x26	ADDW6360EC520
W6360EC560	5600										ADDW6360EC560
W6360EC600	6000										ADDW6360EC600
W6672TJ320	3200	6672	65700	21.58x10⁶	0.864	0.067	160	0.0080	W89	112x75x26	ADDW6672TJ320
W6672TJ350	3500	6672	65700	21.58x10⁶	0.864	0.067	160	0.0080	W94	112x75x35	ADDW6672TJ350
W6908FC450	4500	6908	70000	24.5x10⁶	0.767	0.092	160	0.0065	W52	144x100x35	ADDW6908FC450
W6908FC500	5000	6908	70000	24.5x10⁶	0.767	0.092	160	0.0065	W52	144x100x35	ADDW6908FC500
W6908FD450	4500	6908	70000	24.5x10⁶	0.767	0.092	160	0.0065	W59	144x100x26	ADDW6908FD450
W6908FD500	5000	6908	70000	24.5x10⁶	0.767	0.092	160	0.0065	W59	144x100x26	ADDW6908FD500
W7032DB020	200	8690	49500	12.30x10⁶	0.700	0.029	170	0.0100	W49	62x44x8	ADDW7032DB020
W7032DB040	400	8690	49500	12.30x10⁶	0.700	0.029	170	0.0100	W49	62x44x8	ADDW7032DB040
W7045MC030	300	7045	54000	14.60x10⁶	0.793	0.033	190	0.0140	W54	74x50x26	ADDW7045MC030
W7045MC060	600	7045	54000	14.60x10⁶	0.793	0.033	190	0.0140	W54	74x50x26	ADDW7045MC060
W7395ED450	4500	7395	73000	26.65x10⁶	0.776	0.087	160	0.0060	W112	124x85x35	ADDW7395ED450
W7395ED480	4800	7395	73000	26.65x10⁶	0.776	0.087	160	0.0060	W112	124x85x35	ADDW7395ED480
W8245EC450	4500	8245	73000	26.65x10⁶	0.776	0.087	160	0.0050	W111	124x85x26	ADDW8245EC450
W8245EC480	4800	8245	73000	26.65x10⁶	0.776	0.087	160	0.0050	W111	124x85x26	ADDW8245EC450
W8400ED320	3200	8400	83000	34.40x10⁶	0.817	0.061	160	0.0060	W112	124x85x35	ADDW8400ED320
W8400ED350	3500	8400	83000	34.40x10⁶	0.817	0.061	160	0.0060	W112	124x85x35	ADDW8400ED350
W8405ZC100	1000	8405	72000	25.90x10⁶	0.670	0.038	190	0.0110	W7	110x73x37	ADDW8405ZC100
W8405ZC140	1400	8405	72000	25.90x10⁶	0.670	0.038	190	0.0110	W7	110x73x37	ADDW8405ZC140
W8405ZD100	1000	8405	72000	25.90x10⁶	0.670	0.038	190	0.0110	W42	110x73x26	ADDW8405ZD100
W8405ZD140	1400	8405	72000	25.90x10⁶	0.670	0.038	190	0.0110	W42	110x73x26	ADDW8405ZD140
W8570TJ180	1800	8570	70200	24.60x10⁶	0.690	0.050	175	0.0080	W89	112x75x26	ADDW8570TJ180
W8570TJ220	2200	8570	70200	24.60x10⁶	0.690	0.050	175	0.0080	W89	112x75x26	ADDW8570TJ220
W8570TE180	1800	8570	70200	24.60x10⁶	0.690	0.050	175	0.0080	W94	112x75x35	ADDW8570TE180
W8570TE220	2200	8570	70200	24.60x10⁶	0.690	0.050	175	0.0080	W94	112x75x35	ADDW8570TE220
W9830TJ120	1200	9830	72000	25.90x10⁶	0.670	0.043	190	0.0080	W89	112x75x26	ADDW9830TJ120
W9830TJ150	1500	9830	72000	25.90x10⁶	0.670	0.043	190	0.0080	W89	112x75x26	ADDW9830TJ150
W9830TE120	1200	9830	72000	25.90x10⁶	0.670	0.043	190	0.0080	W94	112x75x35	ADDW9830TE120
W9830TE150	1500	9830	72000	25.90x10⁶	0.670	0.043	190	0.0080	W94	112x75x35	ADDW9830TE150
W106CEC240	2400	10650	92000	42.32x10⁶	0.734	0.047	160	0.0050	W111	124x85x26	ADDW106CEC240	-
W106CEC280	2800	10650	92000	42.32x10⁶	0.734	0.047	160	0.0050	W111	124x85x26	ADDW106CEC280	-
W108CED180	1800	10815	94500	44.65x10⁶	0.726	0.042	175	0.0060	W112	124x85x35	ADDW108CED180
W108CED220	2200	10815	94500	44.65x10⁶	0.726	0.042	175	0.0060	W112	124x85x35	ADDW108CED220
W121CEC180	1800	12100	94500	44.65x10⁶	0.726	0.042	175	0.0050	W111	124x85x26	ADDW121CEC180
W121CEC220	2200	12100	94500	44.65x10⁶	0.726	0.042	175	0.0050	W111	124x85x26	ADDW121CEC220

Planos (Esquemas) y dimensiones de carcasas para Diodos Rectificadores:

Tipo de envase		Fuerza de montaje F_m	Dimensiones ØDxØdxH	Peso
WC	W1	3 - 5 kN	42x19x14 mm	0.07 kg
YC	W2	5 - 8 kN	42x25x14 mm	0.09 kg
YH	W3	5 - 8 kN	42x25x26 mm	0.14 kg
LC	W4	10 - 20 kN	58x34x27 mm	0.34 kg
NC	W5	19 - 26 kN	74x47x27 mm	0.51 kg
VC	W6	27 - 34 kN	102x63x34 mm	1.0 kg
ZC	W7	27 - 47 kN	110x73x37 mm	1.7 kg
TC	W28	63 - 77 kN	112x75x26 mm	1.23 kg
TD	W29	63 - 77 kN	112x75x35 mm	1.7 kg
ND	W37	19 - 26 kN	74x47x21 mm	0.51 kg
ZD	W42	27 - 47 kN	110x73x26 mm	1.2 kg
VF	W43	27 - 34 kN	100x63x26 mm	0.8 kg
DB	W49	20 - 24 kN	62x44x8 mm	0.12 kg
FC	W52	80 - 100 kN	144x100x35 mm	2.8 kg
MC	W54	25 - 31 kN	74x50x26 mm	0.53 kg
FD	W59	80 - 100 kN	144x100x26 mm	2.0 kg
TJ	W89	60 - 70 kN	112x75x26 mm	1.2 kg
TE	W94	60 - 70 kN	112x75x35 mm	1.7 kg
EC	W111	72 - 93 kN	124x85x26 mm	1.6 kg
ED	W112	76 - 93 kN	124x85x35 mm	2.2 kg
JK	W113	16 - 20 kN	50x32x14 mm	0.2 kg
QA	W117	16 - 20 kN	60x38x26 mm	0.33 kg
LG	W120	10 - 20 kN	58x34x35 mm	0.4 kg
HA	W121	32 - 40 kN	100x66x26 mm	1.2 kg
HE	W123	32 - 40 kN	100x66x35 mm	1.2 kg
QK	WD2	16 - 20 kN	58x38x14 mm	0.2 kg
MK	WD3	25 - 31 kN	74x50x14 mm	0.27 kg
HL	WD5	36 - 44 kN	100x68x26 mm	1.2 kg
HM	WD6	36 - 44 kN	100x68x33 mm	1.5 kg
QR	WD7	16 - 20 kN	58x38x14 mm	0.2 kg
NK	WD8	19 - 26 kN	62x44x14 mm	0.25 kg

Guía de numeración de piezas para diodos rectificadores:

DDW

8405

A	–	AS ENERGI^TM
DDW	–	Grupo de productos: Diodo rectificador (tipo disco).
8405	–	Corriente de avance media I_F(AV), Amp.
ZD	–	Tipo de carcasa (paquete).
14	–	Clase de tensión V_RRM / 100.
0	–	Código corregido.

Semiconductores de alta potencia AS ENERGI^TM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15,000A y voltajes de hasta 9,000V, y disipadores de calor de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier cantidad, y al realizar pedidos de grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.

Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

Vídeo: Diodos rectificadores de alta potencia tipo disco

Foto de diodos rectificadores:

Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:

Montaje de un diodo con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador a lo largo de todo el rango de temperaturas se garantiza mediante un torque adecuado (fuerza de sujeción).

Antes del ensamblaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2), empapadas con alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos actuales (conexiones), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) una capa delgada de pasta térmica de silicona antes del ensamblaje, lo cual no es una condición obligatoria para la instalación.

Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.

Para enroscar la traviesa (4) y apretar las tuercas de manera uniforme. Asegúrese de que no haya desalineación y que haya uniformidad en las superficies de contacto.

Cuando las piezas estén suficientemente apretadas pero aún móviles, recomendamos colocar el disipador en una superficie plana y verificar la tolerancia para el paralelismo del plano general adyacente de las superficies (5).

Ajuste cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determina si la fuerza de sujeción alcanzada corresponde a la requerida.

Después de la instalación, los elementos de sujeción (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.

Consejos y recomendaciones para diodos de potencia:

Los diodos de potencia no deben operarse durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.

Reemplace un diodo de potencia defectuoso con un diodo que coincida con los parámetros del que está siendo reemplazado.

Debe proporcionarse una superenfriamiento cuando se opere en un entorno con temperatura ambiente elevada.

Se recomienda la limpieza periódica de los diodos de potencia y los disipadores de calor para eliminar el polvo y los contaminantes, a fin de asegurar una disipación adecuada del calor.

Se deben usar divisores de corriente inductivos (a menudo alambre toroidal trenzado) para igualar las corrientes entre los diodos de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.

La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra utilizando resistores de derivación conectados en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo con cada diodo.

Está estrictamente prohibido tocar los diodos de potencia bajo alto voltaje durante su funcionamiento.

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Geografía de la asociación

AS ENERGI^TM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

AS ENERGI^TM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Productos destacados:

Etiquetas: Diodo rectificador, semiconductor de potencia, diodo Westcode reemplazar, diodo de disco IXYS Reino Unido Westcode Littelfuse equivalente, diodos rectificadores catálogo catálogo pdf, diodos aisladores de cerámica precio, diodo rectificador hoja de datos, certificado, fabricación, diodos de fábrica, especificaciones técnicas de silicio diodo rectificador
