Pavlo GorkunDiodos de soldadura Serie D 7100A - 12500A
Diodos de Soldadura Serie D AS ENERGITM están disponibles con corriente directa IFAV de 7100A, 9500A, 11500A, 12500A y voltajes de bloqueo inverso VRRM de 200V, 400V.
Los diodos de soldadura están diseñados con pérdidas mejoradas para soldadura por resistencia de frecuencia media y aplicaciones de rectificadores de alta corriente. Todos cuentan con un bajo voltaje en estado de conducción (VRRM de 200-400V), lo que proporciona una corriente directa excepcionalmente alta, bajas pérdidas estáticas y muy baja resistencia térmica.
"Disipadores de aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para enfriamiento de diodos también están disponibles para ordenar.
Guía de numeración de piezas para diodos de soldadura
Video: Reseñas de diodos de disco de alta potencia Los diodos de soldadura están disponibles en paquetes ligeros, carcasas cerámicas delgadas y herméticamente selladas. El diseño estándar de la industria permite una fácil instalación en equipos existentes.
Características de los diodos de soldadura: paquete tipo cápsula de metal-cerámica con contactos de presión o paquete delgado sin carcasa externa, diodo rectificador de corriente alta y voltaje medio con paquete delgado para la menor resistencia térmica, baja disipación de energía y baja resistencia térmica, especialmente adecuado para refrigeración por agua, opciones de selección directa para conexión en paralelo disponibles.
La serie de diodos de soldadura tiene las siguientes características: capacidad para conducir altas corrientes medias directas, permitiendo reducir la cantidad de dispositivos en paralelo; alta resistencia al ciclo eléctrico y térmico que garantiza una larga vida útil; pérdidas estáticas mínimas; alta temperatura máxima de unión (Tjmax) que permite a estos diodos conducir mayor corriente con el mismo sistema de refrigeración; posibilidad de refrigeración por ambos lados; optimizados para rectificadores de alta corriente; muy baja resistencia térmica; diseñados para equipos de soldadura de frecuencia media y alta.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 7500 A, alta resistencia al ciclo térmico y eléctrico.
Nuestra empresa proporciona una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de soldadura depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos de soldadura serie D AS ENERGITM
| Tipo | IF(AV)M (Tcase) |
VRRM | IFRSM | IFSM | I2t | VF(T0) | rT | Tvj max | Rth(j-c) | Fm | W | Esquema, dimensiones ØDxØdxH | Ficha de datos |
| A (°C) | V | A | kA | kA2·s | V | mΩ | ºC | ºC/W | kN | kg | mm | ||
| D053-7100 | 7100 (90) 7402 (85) |
200-400 | 11147 | 55 | 15125 | 0.75 | 0.029 | 170 | 0.0090 | 30-36 | 0.14 | 61x44x8 |  |
| D056-9500 | 9500 (112) 11814 (85) |
200-400 | 14915 | 70 | 24500 | 0.74 | 0.030 | 180 | 0.0050 | 45-50 | 0.11 | 56x50x5 | |
| D063-11500 | 11500 (82) 11300 (85) |
200-400 | 18055 | 85 | 36125 | 0.73 | 0.026 | 180 | 0.0058 | 60-70 | 0.22 | 76x57x8 | |
| D066-12500 | 12500 (106) 14703 (85) |
200-400 | 19625 | 85 | 36125 | 0.72 | 0.026 | 180 | 0.0039 | 60-70 | 0.155 | 65x58x5 | |
Guía de numeración de piezas para diodos de soldadura:
| D | 066 | - | 12500 | - | 4 | - | N |
| D | – | Serie de diodos de soldadura  AS ENERGITM |
| 053 | – | Versión de diseño. |
| 7100 | – | Corriente media en estado activado IF(AV), Amp. |
| 4 | – | Clase de tensión VRRM / 100. |
| N | – | Condiciones ambientales: N – normal. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor por aire y agua para estos dispositivos.
Puede adquirir dispositivos semiconductores en cualquier volumen, y al realizar pedidos de grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos, módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

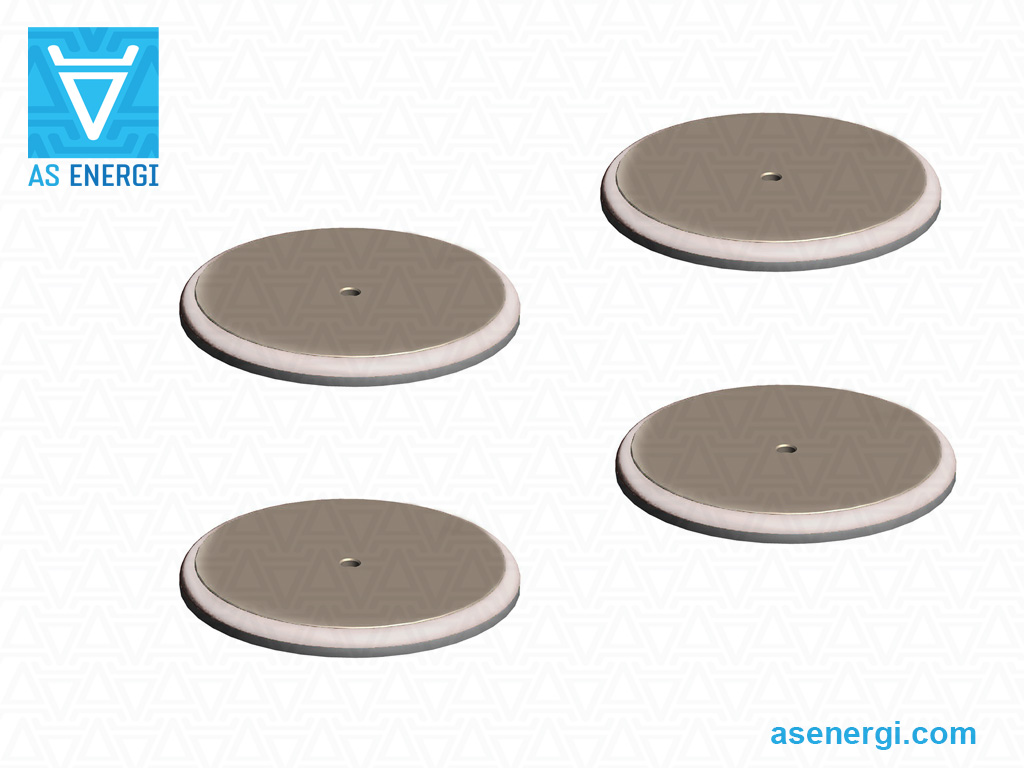

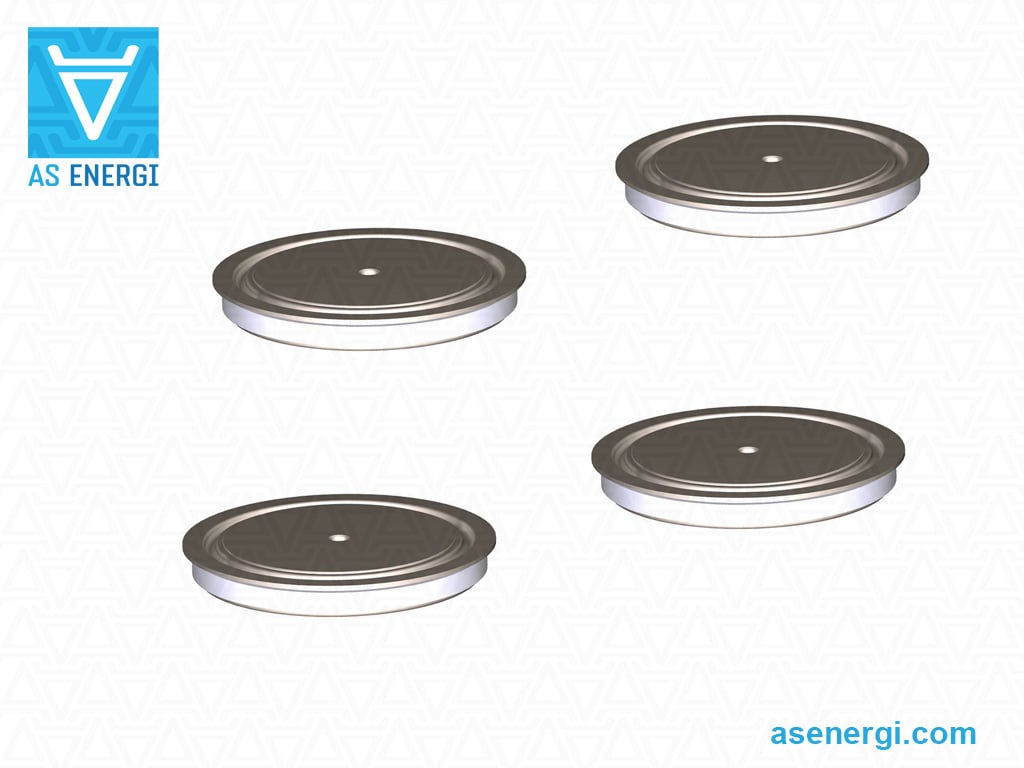

Foto de los diodos de soldadura:
Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del diodo y el disipador en todo el rango de temperaturas se garantiza mediante un par de apriete adecuado (fuerza de sujeción).
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2), utilizando un paño humedecido con alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos de corriente (terminales) y instale un pasador para alinear la estructura.
Para mejorar los parámetros de transferencia de calor, se recomienda aplicar (3) una fina capa de pasta térmica de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.
Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Rosque la traviesa (4) y apriete las tuercas de manera uniforme. Asegúrese de que no haya desalineaciones ni irregularidades en las superficies de contacto.
Cuando las piezas estén suficientemente sujetas pero aún movibles, recomendamos colocar el disipador en una superficie plana y verificar la tolerancia de paralelismo de las superficies adyacentes (5).
Ajuste cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de desviación de la traviesa determina si la fuerza de sujeción lograda corresponde a la requerida.
Después de la instalación, los sujetadores (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben operar durante largos períodos de tiempo al límite de carga para todos los parámetros. En este caso, el factor de seguridad se determina por el grado de fiabilidad requerido del dispositivo.
Reemplace un diodo de potencia fallido con un diodo que coincida con los parámetros del que se está reemplazando.
Debe proporcionarse superenfriamiento cuando se opere en un entorno con una temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar polvo y contaminantes, asegurando así una disipación de calor adecuada.
Para igualar las corrientes entre los diodos de potencia conectados en paralelo, se deben usar divisores de corriente inductivos (a menudo cables toroidales enrollados). Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso se determina por la sección transversal del cable magnético.
La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra mediante el uso de resistencias derivadas conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo con cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su operación.
