Pavlo GorkunSustitución de tiristores de conmutación rápida Kubara Lamina
Tiristores de Conmutación Rápida, también conocidos como Tiristores de Apagado Rápido, garantizan bajas pérdidas de conmutación y un alto rendimiento de di/dt. Los tiristores de conmutación rápida son adecuados para inversores existentes, convertidores DC, sistemas UPS y aplicaciones de pulsos de potencia.
Tiristores A-TSF, A-TDF AS ENERGITM son un reemplazo, análogo y alternativa para los tiristores de conmutación rápida Kubara Lamina.
"Disipadores de calor por aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para la refrigeración de tiristores también están disponibles para su pedido.
"Disipadores de calor por aire serie O para dispositivos con perno", para la refrigeración de tiristores también están disponibles para su pedido.
Guía de numeración de piezas para tiristores de conmutación rápida
Vídeo: Reseñas de tiristores de disco de alta potencia Los Tiristores de Conmutación Rápida (tiristores encapsulados de apagado rápido) están disponibles desde 400V hasta 2200V, con corrientes desde 63A hasta 700A y un tiempo de apagado tq desde 12,5μs hasta 40μs.
El tiristor cuenta con una carcasa cerámica de estándar industrial, lo que facilita la integración del dispositivo en equipos existentes. Este tiristor tiene una carcasa de disco con contactos a presión. La polaridad del tiristor se determina por el icono en la carcasa. A continuación se presentan las especificaciones técnicas, la guía de numeración de piezas, las hojas de datos en PDF y los planos dimensionales de los tiristores.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de estos dispositivos en diversas industrias, rango de tensiones de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia al ciclado térmico y eléctrico, refrigeración por aire natural o forzada.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los tiristores de conmutación rápida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de conmutación rápida Kubara Lamina y sustitutos
| Tipo | IT(AV) (TC) |
VDRM VRRM |
ITSM | I2t | tq | dvD/dt (min.) |
RthJC | Tvj max | Fuerza de sujeción/ Par de montaje |

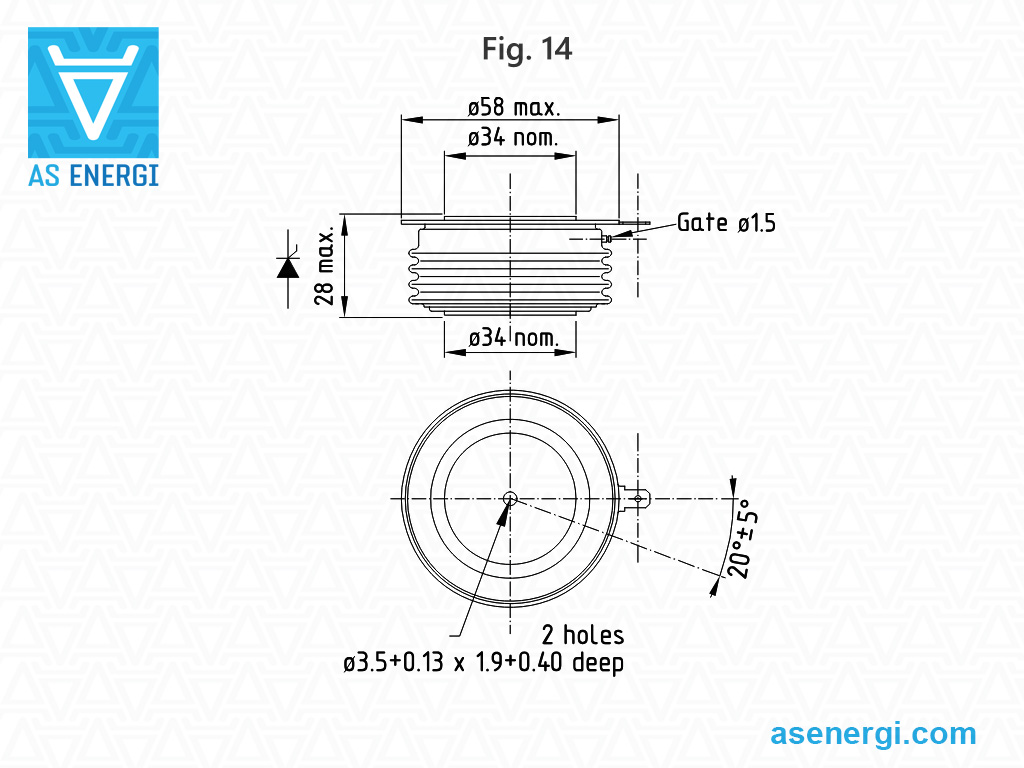

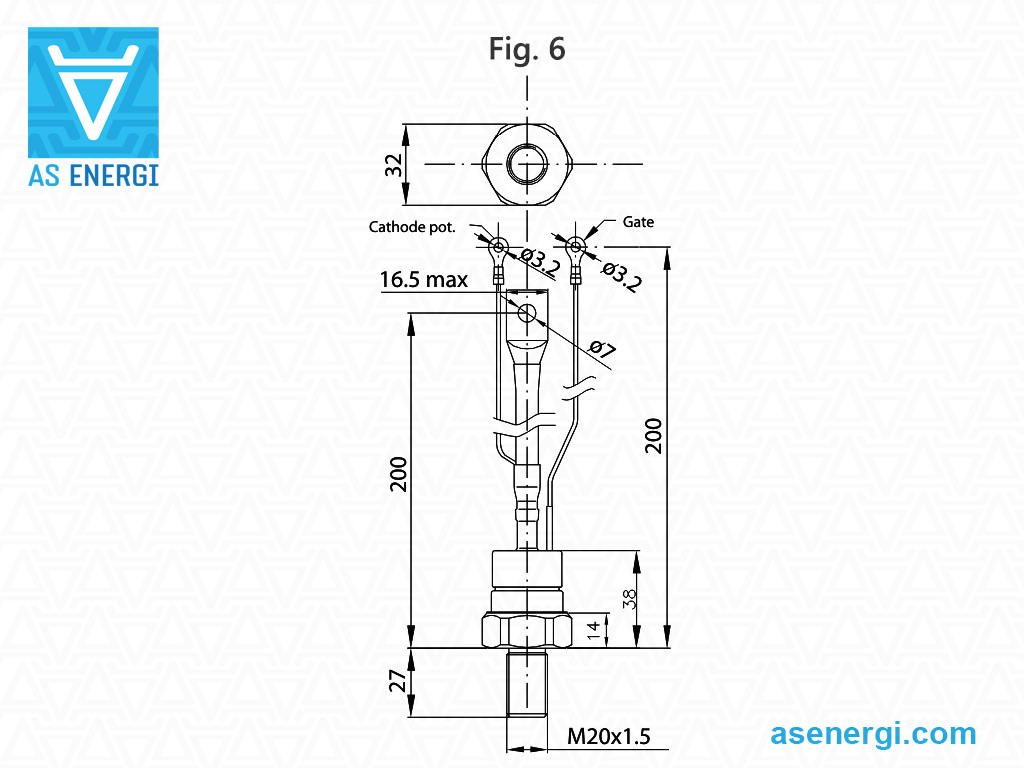

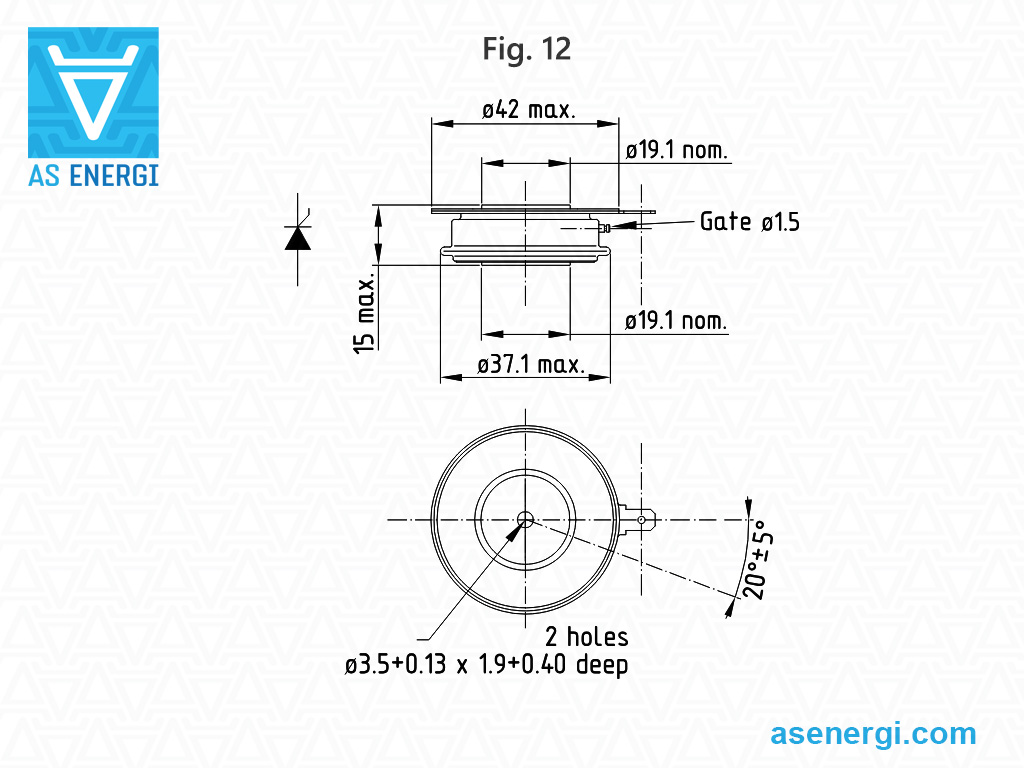

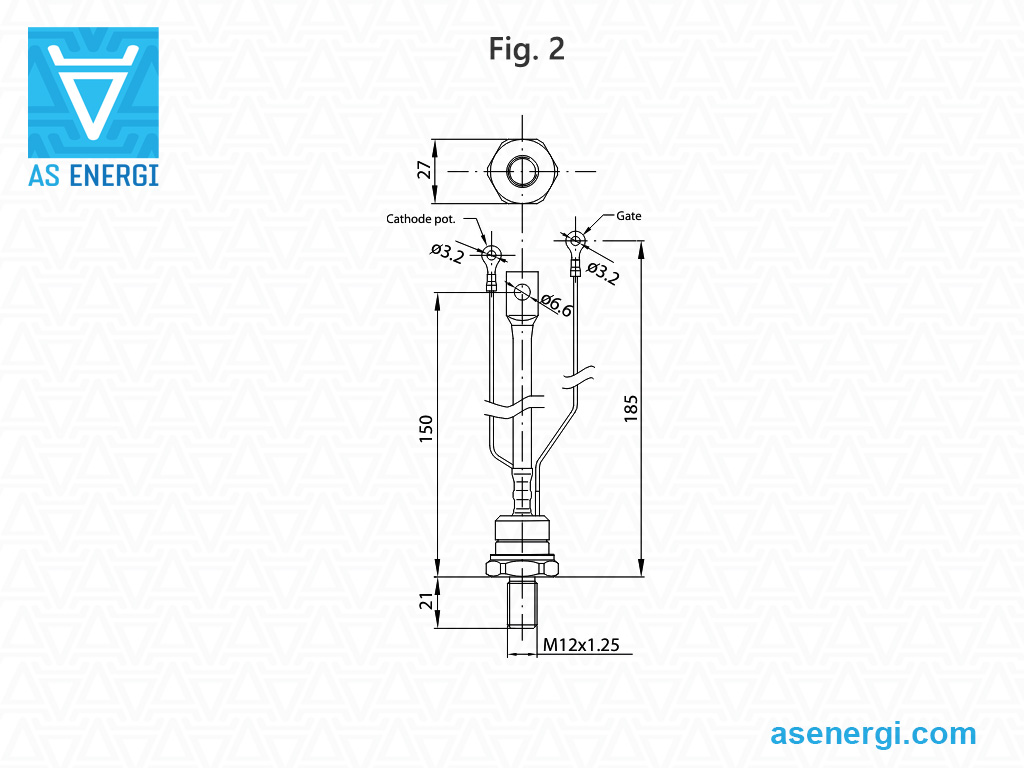

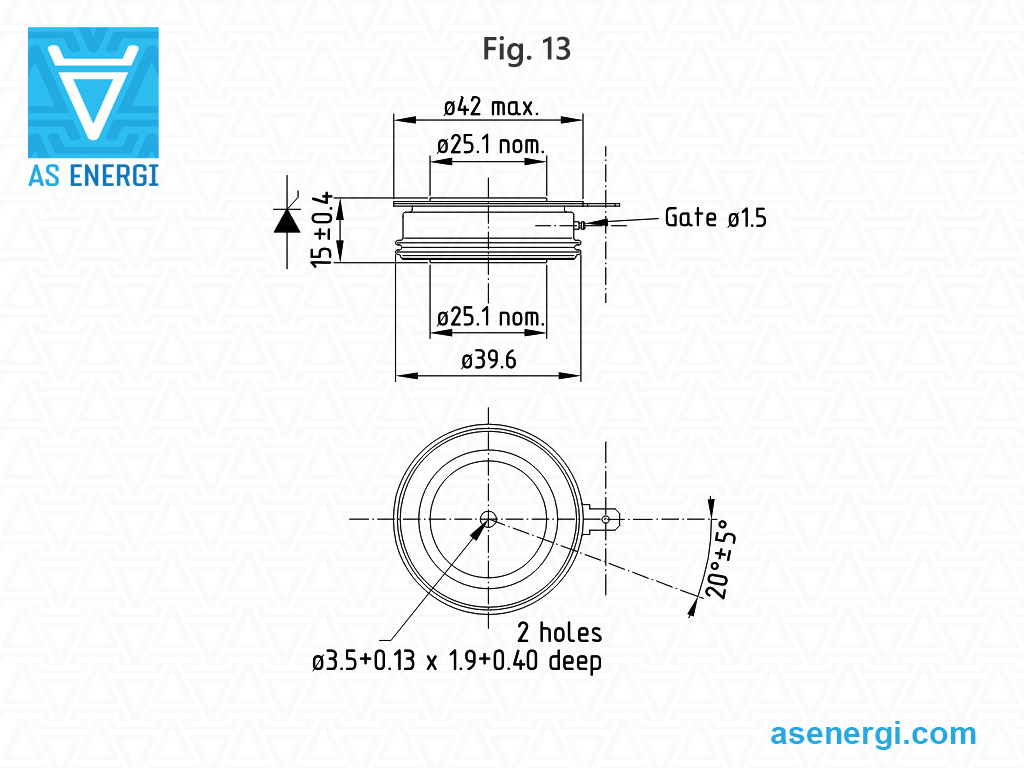

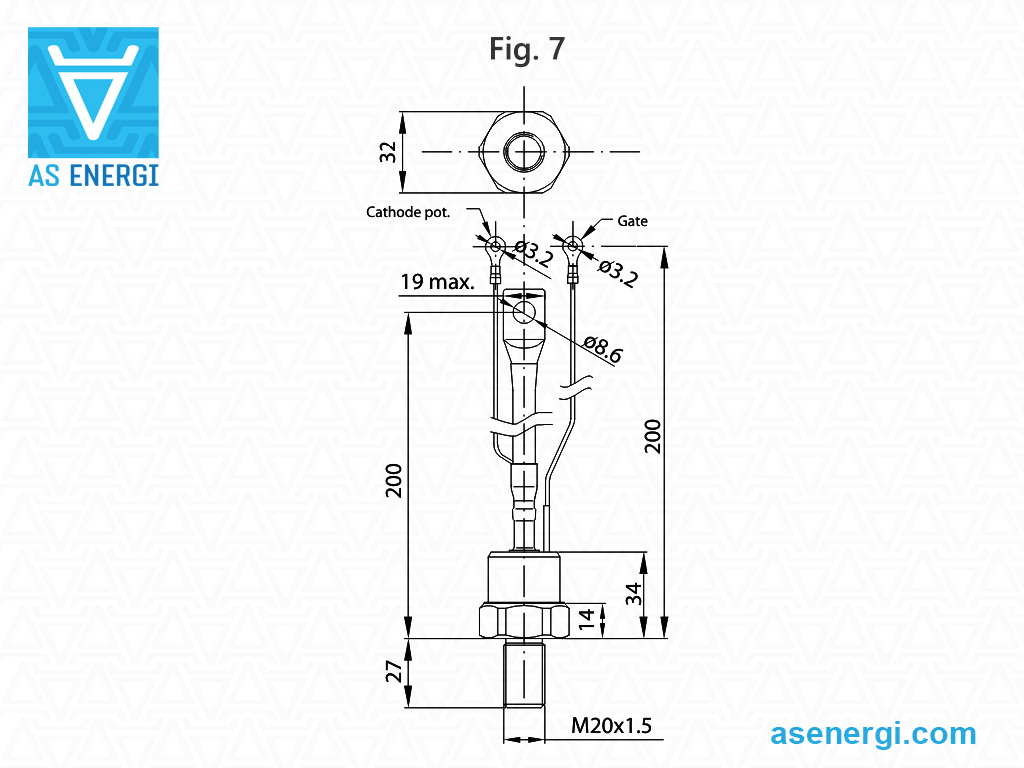

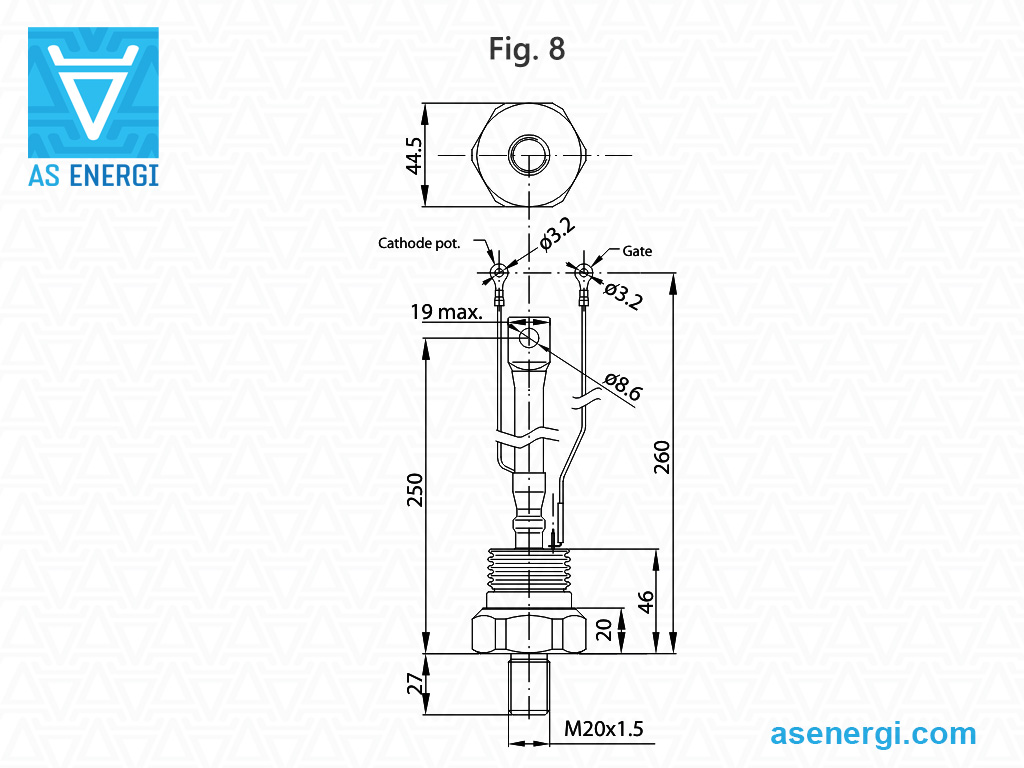

Caso | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | kA | A2·s | µs | V/µs | °C/W | ºC | |||||
| F51-63-16 | 63 (80) | 1600 | 1.08 | 5.8 | 32 | 320 | 0.25 | 125 | 14.0-17.0 Nm | 2 | A-TSF51-63-16 |  |
| F52-63-08 | 63 (80) | 800 | 1.08 | 5.8 | 12.5 | 320 | 0.25 | 125 | 14.0-17.0 Nm | 4 | A-TSF52-63-08 | |
| F52-63-10 | 63 (80) | 1000 | 1.08 | 5.8 | 16 | 320 | 0.25 | 125 | 14.0-17.0 Nm | 4 | A-TSF52-63-10 | |
| F52-63-12 | 63 (80) | 1200 | 1.08 | 5.8 | 20 | 320 | 0.25 | 125 | 14.0-17.0 Nm | 4 | A-TSF52-63-12 | |
| F52-80-08 | 80 (75) | 800 | 1.26 | 7.9 | 20 | 320 | 0.25 | 125 | 14.0-17.0 Nm | 4 | A-TSF52-80-08 | |
| F52-80-12 | 80 (75) | 1200 | 1.26 | 7.9 | 25 | 320 | 0.25 | 125 | 14.0-17.0 Nm | 4 | A-TSF52-80-12 | |
| F52-100-06 | 100 (70) | 600 | 1.45 | 10.5 | 25 | 320 | 0.25 | 125 | 14.0-17.0 Nm | 4 | A-TSF52-100-06 | |
| F52-100-08 | 100 (70) | 800 | 1.45 | 10.5 | 32 | 320 | 0.25 | 125 | 14.0-17.0 Nm | 4 | A-TSF52-100-08 | |
| F61-125-16 | 125 (85) | 1600 | 3.6 | 65 | 40 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 6 | A-TSF61-125-16 | |
| F61-125-20 | 125 (85) | 2000 | 3.6 | 65 | 63 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 6 | A-TSF61-125-20 | |
| F61-125-22 | 125 (85) | 2200 | 3.6 | 65 | 63 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 6 | A-TSF61-125-22 | |
| F62-150-08 | 150 (85) | 800 | 4 | 80 | 12.5 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 7 | A-TSF62-150-08 | |
| F62-150-10 | 150 (85) | 1000 | 4 | 80 | 16 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 7 | A-TSF62-150-10 | |
| F62-150-12 | 150 (85) | 1200 | 4 | 80 | 16 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 7 | A-TSF62-150-12 | |
| F62-170-08 | 170 (85) | 800 | 4.2 | 88 | 20 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 7 | A-TSF62-170-08 | |
| F62-170-10 | 170 (85) | 1000 | 4.2 | 88 | 20 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 7 | A-TSF62-170-10 | |
| F62-170-12 | 170 (85) | 1200 | 4.2 | 88 | 20 | 320 | 0.1 | 125 | 28.0-32.0 Nm | 7 | A-TSF62-170-12 | |
| F71-225-12 | 225 (80) | 1200 | 6.1 | 186 | 20 | 320 | 0.1 | 125 | 38.-41.0 Nm | 8 | A-TSF71-225-12 | |
| F71-225-16 | 225 (80) | 1600 | 6.1 | 186 | 40 | 320 | 0.1 | 125 | 38.-41.0 Nm | 8 | A-TSF71-225-16 | |
| F71-300-06 | 300 (70) | 600 | 7.4 | 274 | 20 | 320 | 0.1 | 125 | 38.-41.0 Nm | 8 | A-TSF71-300-06 | |
| F71-300-08 | 300 (70) | 800 | 7.4 | 274 | 20 | 320 | 0.1 | 125 | 38.-41.0 Nm | 8 | A-TSF71-300-08 | |
| F71-300-12 | 300 (70) | 1200 | 7.4 | 274 | 25 | 320 | 0.1 | 125 | 38.-41.0 Nm | 8 | A-TSF71-300-12 | |
| F63-200-16 | 200 (85) | 1600 | 3.1 | 48 | 40 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-200-16 | |
| F63-200-20 | 200 (85) | 2000 | 3.1 | 48 | 63 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-200-20 | |
| F63-200-22 | 200 (85) | 2200 | 3.1 | 48 | 63 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-200-22 | |
| F63-250-08 | 250/78 | 800 | 3.6 | 65 | 10 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-250-08 | |
| F63-250-10 | 250/78 | 1000 | 3.6 | 65 | 12.5 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-250-10 | |
| F63-250-12 | 250/78 | 1200 | 3.6 | 65 | 16 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-250-12 | |
| F63-300-08 | 300 (70) | 800 | 4 | 80 | 20 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-300-08 | |
| F63-300-10 | 300 (70) | 1000 | 4 | 80 | 20 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-300-10 | |
| F63-300-12 | 300 (70) | 1200 | 4 | 80 | 20 | 320 | 0.08 | 125 | 4.5-6.5 kN | 12 | A-TDF63-300-12 | |
| F73-500-08 | 500 (70) | 800 | 8 | 320 | 20 | 320 | 0.06 | 125 | 9.0-11.0 kN | 14 | A-TDF73-500-08 | |
| F75-500-08 | 500 (70) | 800 | 7.2 | 260 | 20 | 320 | 0.04 | 125 | 9.0-11.0 kN | 13 | A-TDF75-500-08 | |
| F75-500-12 | 500 (70) | 1200 | 7.2 | 260 | 25 | 320 | 0.04 | 125 | 9.0-11.0 kN | 13 | A-TDF75-500-12 | |
| F75-500-16 | 500 (70) | 1600 | 7.2 | 260 | 40 | 320 | 0.04 | 125 | 9.0-11.0 kN | 13 | A-TDF75-500-16 | |
| F75-700-04 | 700 (70) | 400 | 8.5 | 361 | 20 | 320 | 0.04 | 125 | 9.0-11.0 kN | 13 | A-TDF75-700-04 | |
| F75-700-06 | 700 (70) | 600 | 8.5 | 361 | 20 | 320 | 0.04 | 125 | 9.0-11.0 kN | 13 | A-TDF75-700-06 | |
| F75-700-08 | 700 (70) | 800 | 8.5 | 361 | 20 | 320 | 0.04 | 125 | 9.0-11.0 kN | 13 | A-TDF75-700-08 | |
Guía de numeración de piezas para tiristores de conmutación rápida:
| A | – | TSF | 6 | 1 | – | 300 | – | 22 |
| A | – |  AS ENERGITM |
| TSF | – | Grupo de productos: Tiristor de conmutación rápida (tipo espárrago). |
| 6 | – | Código de tamaño del elemento. |
| 1 | – | Código del tipo de encapsulado: 1 – base con espárrago, encapsulado cerámico 2 – base con espárrago, encapsulado vidrio-metal 3,5 – cerámico, encapsulado tipo disco (hockey puk) 4 – base plana, encapsulado cerámico 6 – base plana, encapsulado vidrio-metal |
| 125 | – | Corriente media en estado abierto IT(AV), Amp. |
| 22 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puede adquirir dispositivos semiconductores en cualquier volumen, y al pedir grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos, módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, le ofreceremos un precio personalizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de tiristores de disco de alta potencia:
Recomendaciones de instalación para tiristores de potencia:
La fiabilidad de la transferencia de calor y del contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador de calor en todo el rango de temperaturas está garantizada por un par de apriete adecuado (fuerza de sujeción).
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2) con un paño empapado en alcohol (tolueno, gasolina o acetona).
Después de la inspección, fije los contactos de corriente (terminales) e instale un pasador para alinear la estructura.
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica de silicona antes del montaje, aunque esto no es obligatorio para la instalación.
Instale el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Inserte la traviesa (4) y apriete las tuercas uniformemente. Asegúrese de que no haya desalineaciones y que las superficies de contacto estén niveladas.
Cuando las piezas estén suficientemente sujetas pero aún móviles, se recomienda colocar el disipador sobre una superficie plana y verificar la tolerancia de paralelismo del plano general de las superficies adyacentes (5).
Apriete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). El grado de flexión de la traviesa indica si se ha alcanzado la fuerza de sujeción requerida.
Después del montaje, los elementos de fijación (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben funcionar durante períodos prolongados con su carga límite en todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Reemplace un tiristor de potencia defectuoso por otro que coincida con los parámetros del que se reemplaza.
Se debe proporcionar una refrigeración adicional cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y de los disipadores para eliminar el polvo y los contaminantes, a fin de garantizar una adecuada disipación térmica.
Se deben utilizar divisores de corriente inductivos (a menudo alambre toroidal trenzado) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son: circuito cerrado, circuito de bobina común o circuito de tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistencias de derivación conectadas en paralelo con cada tiristor. La igualación del voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo con cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su funcionamiento.
