Tiristores de control de fase ČKD Polovodiče Sustitución

Controladores de fase de potencia, también conocidos como Thyristor SCR (Rectificador Controlado por Silicio) o Thyristores de Control de Fase (PCT), en diseño de disco y tipo de perno, thyristors de uso general, regulando y convirtiendo corrientes DC y AC hasta 3370A en circuitos con voltajes hasta 4200V.

Thyristores AT, ATV AS ENERGI^TM son un sustituto, análogo, alternativo para los Thyristores de Control de Fase ČKD Polovodiče.

"Disipadores de calor refrigerados por aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para enfriamiento de thyristors también están disponibles para su pedido.

Guía de numeración de piezas para thyristors de control de fase

Video: Reseñas de thyristors de disco de alta potencia

icon Referencia de fabricación de semiconductores AS ENERGI^TM

Características: diseñados para aplicaciones industriales de alta potencia y transmisión de energía; optimizados para un bajo voltaje de caída en el estado de encendido; valores Q_rr y V_T emparejados disponibles para conexiones en serie y/o paralelo. Estos dispositivos están optimizados para dar bajas pérdidas de conducción y están principalmente destinados a aplicaciones con frecuencias de línea de hasta 500Hz.

El thyristor tiene una carcasa cerámica estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes. Este thyristor tiene una carcasa de disco con contactos a presión. La polaridad del thyristor está determinada por el icono en la carcasa. Las especificaciones técnicas, la guía de numeración de piezas, las hojas de datos en formato PDF y los dibujos esquemáticos para los thyristors se enumeran a continuación.

Los thyristores AS ENERGI^TM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_DRM/V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, enfriamiento por aire natural o forzado.

Nuestra empresa proporciona una garantía de calidad de 2 años desde la fecha de compra para los thyristors. Al suministrar thyristors, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.

Seguir leyendo

El precio final de los tiristores de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Especificaciones generales de los tiristores de control de fase ČKD Polovodiče y recambios

Tipo	V_DRM V_RRM	I_T(AV)M (T_C=70°C)	I_TSM	V_T0	r_T	T_{vj max}	R_th(j-c)	F_m	Paquete	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	V	A	kA	V	mΩ	ºC	K/kW	-	Paquete	Sustitución AS ENERGI^TM	PDF
Tiristores Tipo espárrago

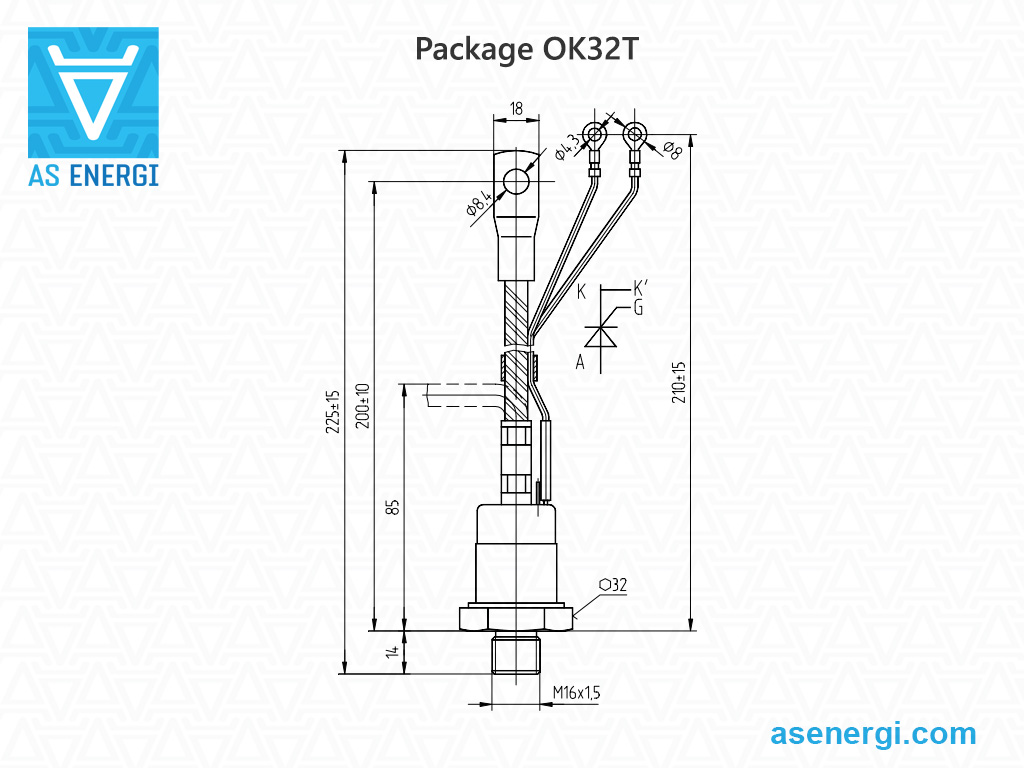

T 944-200-10	1000	240	4.5	0.90	0.88	125	158	35 Nm	OK32T	AT 944-200-10
T 944-200-12	1200	240	4.5	0.90	0.88	125	158	35 Nm	OK32T	AT 944-200-12
T 944-200-14	1400	240	4.5	0.90	0.88	125	158	35 Nm	OK32T	AT 944-200-14
TV 944-125-16	1600	149	2	1.00	2	125	200	35 Nm	OK32T	ATV 944-125-16
TV 944-125-18	1800	149	2	1.00	2	125	200	35 Nm	OK32T	ATV 944-125-18
TV 944-125-20	2000	149	2	1.00	2	125	200	35 Nm	OK32T	ATV 944-125-20

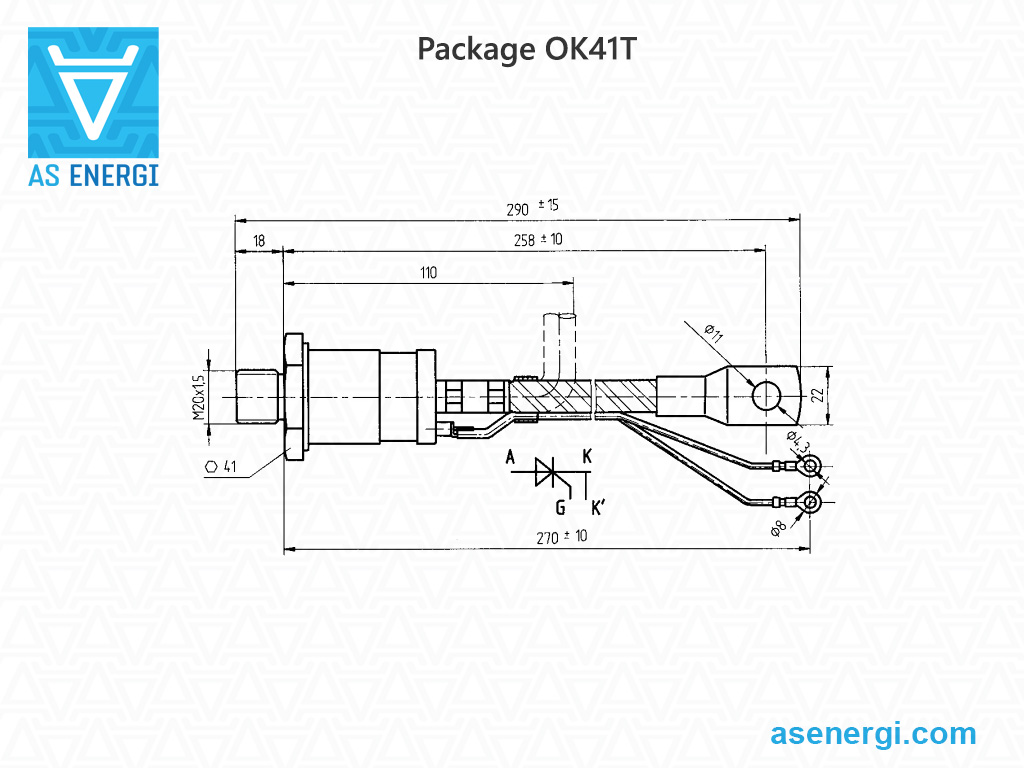

T 955-200-10	1000	289	4	1.04	1.06	125	100	50 Nm	OK41T	AT 955-200-10
T 955-200-12	1200	289	4	1.04	1.06	125	100	50 Nm	OK41T	AT 955-200-12
T 955-200-14	1400	289	4	1.04	1.06	125	100	50 Nm	OK41T	AT 955-200-14
T 955-250-10	1000	320	4.6	1.05	0.61	125	100	50 Nm	OK41T	AT 955-250-10
T 955-250-12	1200	320	4.6	1.05	0.61	125	100	50 Nm	OK41T	AT 955-250-12
T 955-250-14	1400	320	4.6	1.05	0.61	125	100	50 Nm	OK41T	AT 955-250-14
TV 955-200-16	1600	290	3.7	1.04	1.06	125	100	50 Nm	OK41T	ATV 955-200-16
TV 955-200-18	1800	290	3.7	1.04	1.06	125	100	50 Nm	OK41T	ATV 955-200-18
TV 955-200-20	2000	290	3.7	1.04	1.06	125	100	50 Nm	OK41T	ATV 955-200-20
Thyristors Disc Type

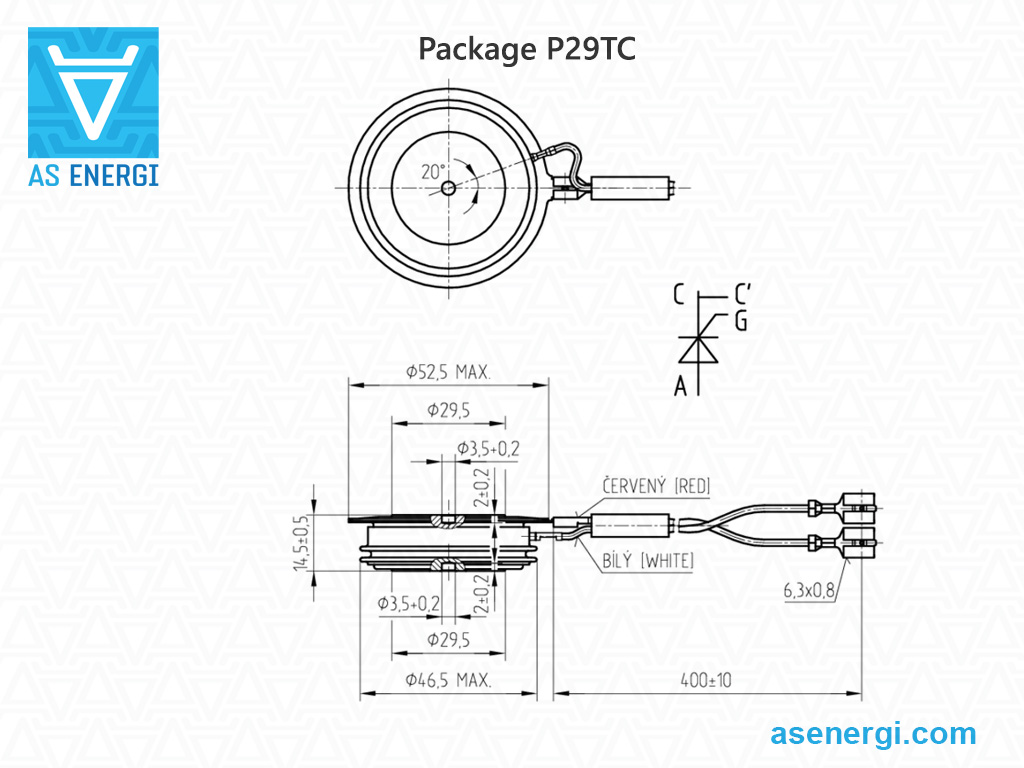

T 906C-640-12	1200	641	9.9	0.990	0.503	125	44.0	9 ± 3 kN	P29TC	AT 906C-640-12
T 906C-640-14	1400	641	9.9	0.990	0.503	125	44.0	9 ± 3 kN	P29TC	AT 906C-640-14
T 906C-640-16	1600	641	9.9	0.990	0.503	125	44.0	9 ± 3 kN	P29TC	AT 906C-640-16

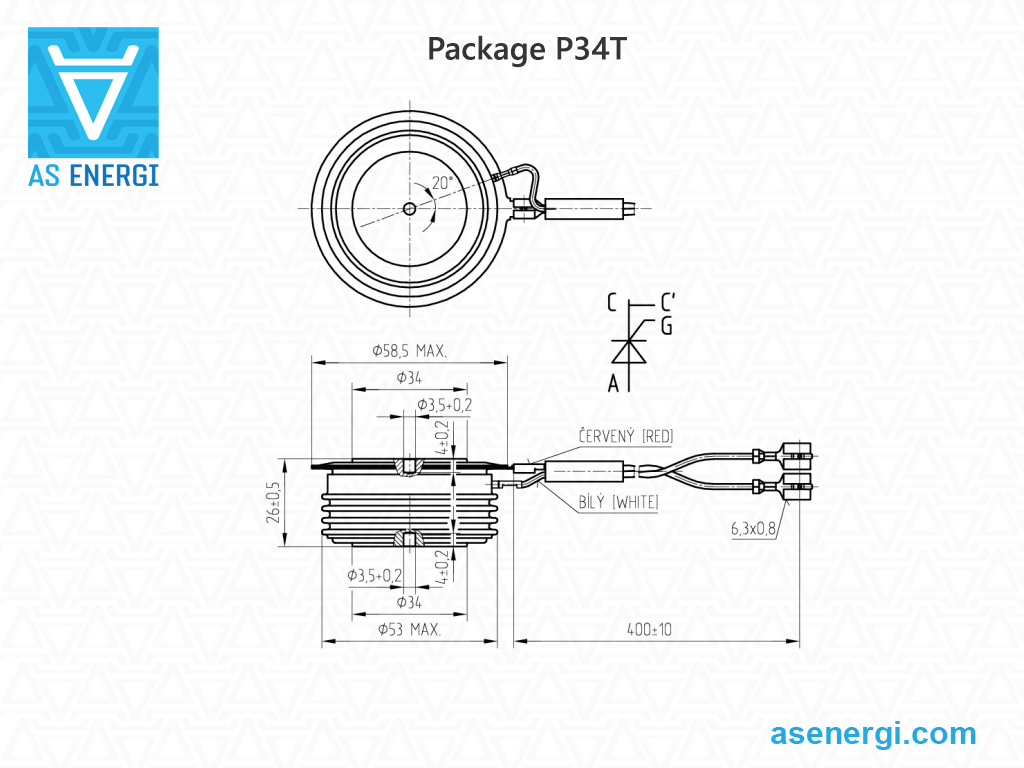

TV 907-600-36	3600	598	7.5	1.297	0.935	125	32.0	10 ± 2 kN	P34T	ATV 907-600-36
TV 907-600-38	3800	598	7.5	1.297	0.935	125	32.0	10 ± 2 kN	P34T	ATV 907-600-38
TV 907-600-40	4000	598	7.5	1.297	0.935	125	32.0	10 ± 2 kN	P34T	ATV 907-600-40
TV 907-600-42	4200	598	7.5	1.297	0.935	125	32.0	10 ± 2 kN	P34T	ATV 907-600-42
TV 907-800-22	2200	792	10.6	1.062	0.492	125	32.0	10 ± 2 kN	P34T	ATV 907-800-22
TV 907-800-24	2400	792	10.6	1.062	0.492	125	32.0	10 ± 2 kN	P34T	ATV 907-800-24
TV 907-800-26	2600	792	10.6	1.062	0.492	125	32.0	10 ± 2 kN	P34T	ATV 907-800-26
TV 907-800-28	2800	792	10.6	1.062	0.492	125	32.0	10 ± 2 kN	P34T	ATV 907-800-28
TV 907-860-18	1800	863	12	0.976	0.414	125	32.0	10 ± 2 kN	P34T	ATV 907-860-18
TV 907-860-20	2000	863	12	0.976	0.414	125	32.0	10 ± 2 kN	P34T	ATV 907-860-20
TV 907-860-22	2200	863	12	0.976	0.414	125	32.0	10 ± 2 kN	P34T	ATV 907-860-22
T 907-880-14	1400	932	13.7	0.936	0.341	125	32.0	10 ± 2 kN	P34T	AT 907-880-14
T 907-880-16	1600	932	13.7	0.936	0.341	125	32.0	10 ± 2 kN	P34T	AT 907-880-16
T 907-880-18	1800	932	13.7	0.936	0.341	125	32.0	10 ± 2 kN	P34T	AT 907-880-18
T 907-1000-12	1200	969	15	0.933	0.302	125	32.0	10 ± 2 kN	P34T	AT 907-1000-12
T 907-1000-14	1400	969	15	0.933	0.302	125	32.0	10 ± 2 kN	P34T	AT 907-1000-14
T 907-1000-16	1600	969	15	0.933	0.302	125	32.0	10 ± 2 kN	P34T	AT 907-1000-16
T 907-1100-10	1000	1107	18.8	0.877	0.209	125	32.0	10 ± 2 kN	P34T	AT 907-1100-10
T 907-1100-12	1200	1107	18.8	0.877	0.209	125	32.0	10 ± 2 kN	P34T	AT 907-1100-12
T 907-1100-14	1400	1107	18.8	0.877	0.209	125	32.0	10 ± 2 kN	P34T	AT 907-1100-14

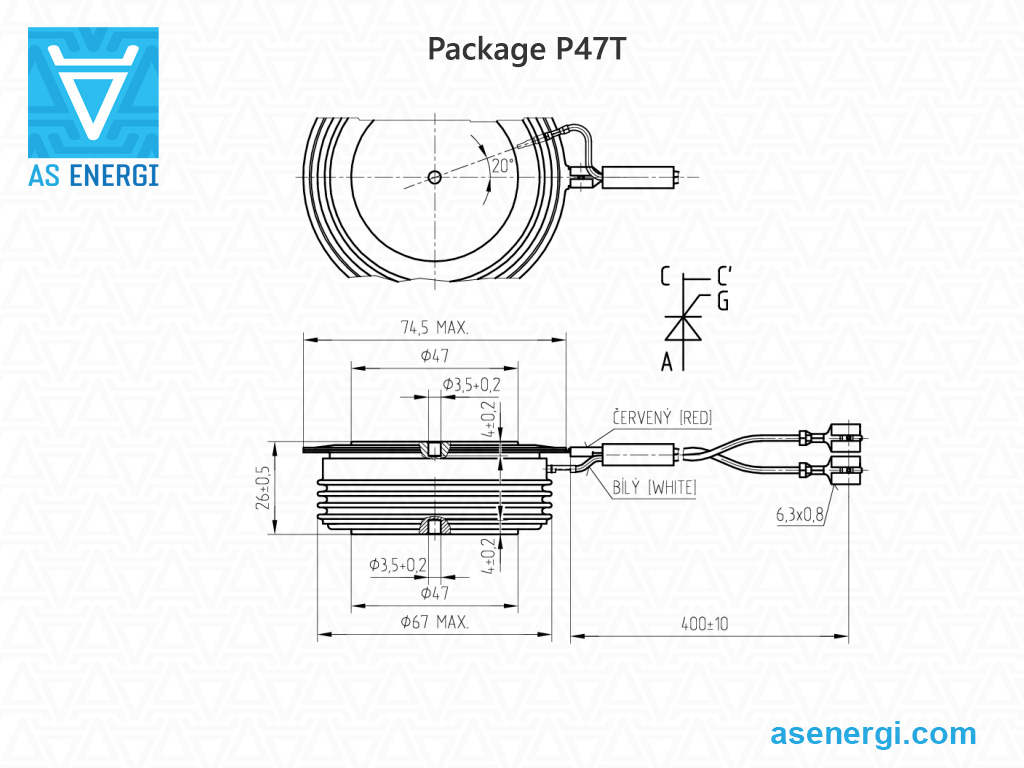

TV 918-1200-36	3600	1247	15	1.252	0.421	125	16.0	22 ± 2 kN	P47T	ATV 918-1200-36
TV 918-1200-38	3800	1247	15	1.252	0.421	125	16.0	22 ± 2 kN	P47T	ATV 918-1200-38
TV 918-1200-40	4000	1247	15	1.252	0.421	125	16.0	22 ± 2 kN	P47T	ATV 918-1200-40
TV 918-1200-42	4200	1247	15	1.252	0.421	125	16.0	22 ± 2 kN	P47T	ATV 918-1200-42
TV 918-1500-22	2200	1554	23.6	1.020	0.265	125	16.0	22 ± 2 kN	P47T	ATV 918-1500-22
TV 918-1500-24	2400	1554	23.6	1.020	0.265	125	16.0	22 ± 2 kN	P47T	ATV 918-1500-24
TV 918-1500-26	2600	1554	23.6	1.020	0.265	125	16.0	22 ± 2 kN	P47T	ATV 918-1500-26
TV 918-1500-28	2800	1554	23.6	1.020	0.265	125	16.0	22 ± 2 kN	P47T	ATV 918-1500-28

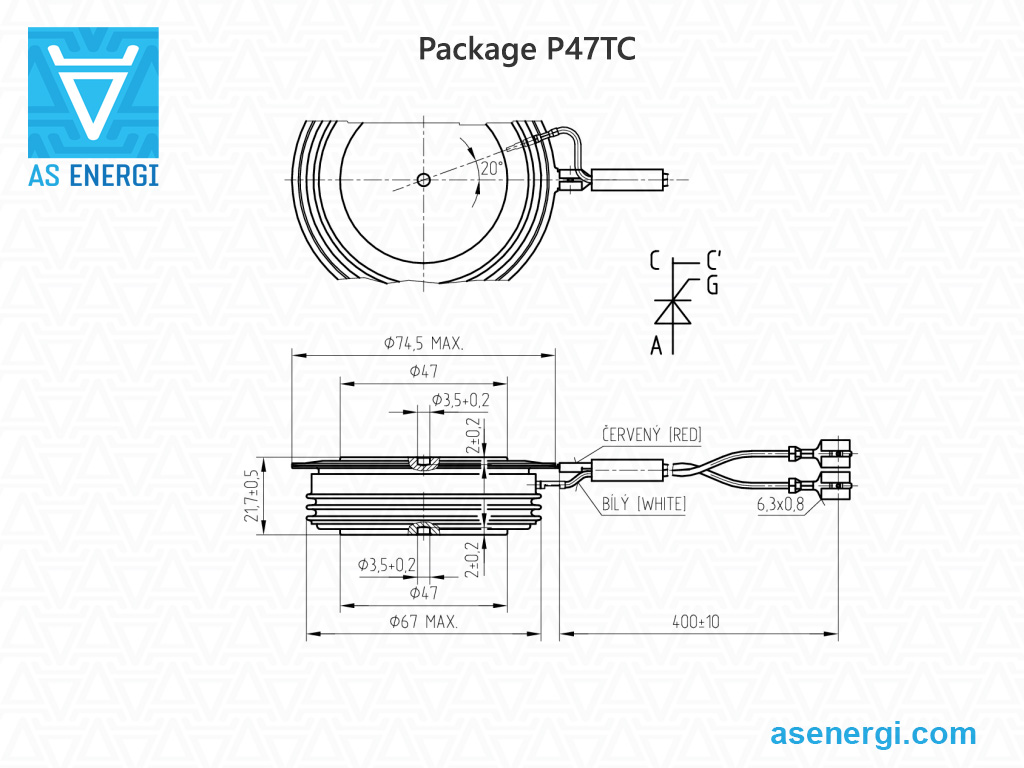

TV 918C-1500-22	2200	1589	23.6	1.020	0.265	125	15.5	22 ± 2 kN	P47TC	ATV 918C-1500-22
TV 918C-1500-24	2400	1589	23.6	1.020	0.265	125	15.5	22 ± 2 kN	P47TC	ATV 918C-1500-24
TV 918C-1500-26	2600	1589	23.6	1.020	0.265	125	15.5	22 ± 2 kN	P47TC	ATV 918C-1500-26
TV 918C-1500-28	2800	1589	23.6	1.020	0.265	125	15.5	22 ± 2 kN	P47TC	ATV 918C-1500-28
TV 918-1670-18	1800	1702	25.5	0.992	0.206	125	16.0	22 ± 2 kN	P47T	ATV 918-1670-18
TV 918-1670-20	2000	1702	25.5	0.992	0.206	125	16.0	22 ± 2 kN	P47T	ATV 918-1670-20
TV 918-1670-22	2200	1702	25.5	0.992	0.206	125	16.0	22 ± 2 kN	P47T	ATV 918-1670-22
TV 918C-1670-18	1800	1743	25.5	0.992	0.206	125	15.5	22 ± 2 kN	P47TC	ATV 918C-1670-18
TV 918C-1670-20	2000	1743	25.5	0.992	0.206	125	15.5	22 ± 2 kN	P47TC	ATV 918C-1670-20
TV 918C-1670-22	2200	1743	25.5	0.992	0.206	125	15.5	22 ± 2 kN	P47TC	ATV 918C-1670-22
T 918-1770-14	1400	1825	26.25	0.965	0.170	125	16.0	22 ± 2 kN	P47T	AT 918-1770-14
T 918-1770-16	1600	1825	26.25	0.965	0.170	125	16.0	22 ± 2 kN	P47T	AT 918-1770-16
T 918-1770-18	1800	1825	26.25	0.965	0.170	125	16.0	22 ± 2 kN	P47T	AT 918-1770-18
T 918C-1770-14	1400	1870	26.25	0.965	0.170	125	15.5	22 ± 2 kN	P47TC	AT 918C-1770-14
T 918C-1770-16	1600	1870	26.25	0.965	0.170	125	15.5	22 ± 2 kN	P47TC	AT 918C-1770-16
T 918C-1770-18	1800	1870	26.25	0.965	0.170	125	15.5	22 ± 2 kN	P47TC	AT 918C-1770-18
T 918-2010-12	1200	1901	27.3	0.948	0.152	125	16.0	22 ± 2 kN	P47T	AT 918-2010-12
T 918-2010-14	1400	1901	27.3	0.948	0.152	125	16.0	22 ± 2 kN	P47T	AT 918-2010-14
T 918-2010-16	1600	1901	27.3	0.948	0.152	125	16.0	22 ± 2 kN	P47T	AT 918-2010-16
T 918C-2010-12	1200	1956	27.3	0.948	0.152	125	15.5	22 ± 2 kN	P47TC	AT 918C-2010-12
T 918C-2010-14	1400	1956	27.3	0.948	0.152	125	15.5	22 ± 2 kN	P47TC	AT 918C-2010-14
T 918C-2010-16	1600	1956	27.3	0.948	0.152	125	15.5	22 ± 2 kN	P47TC	AT 918C-2010-16

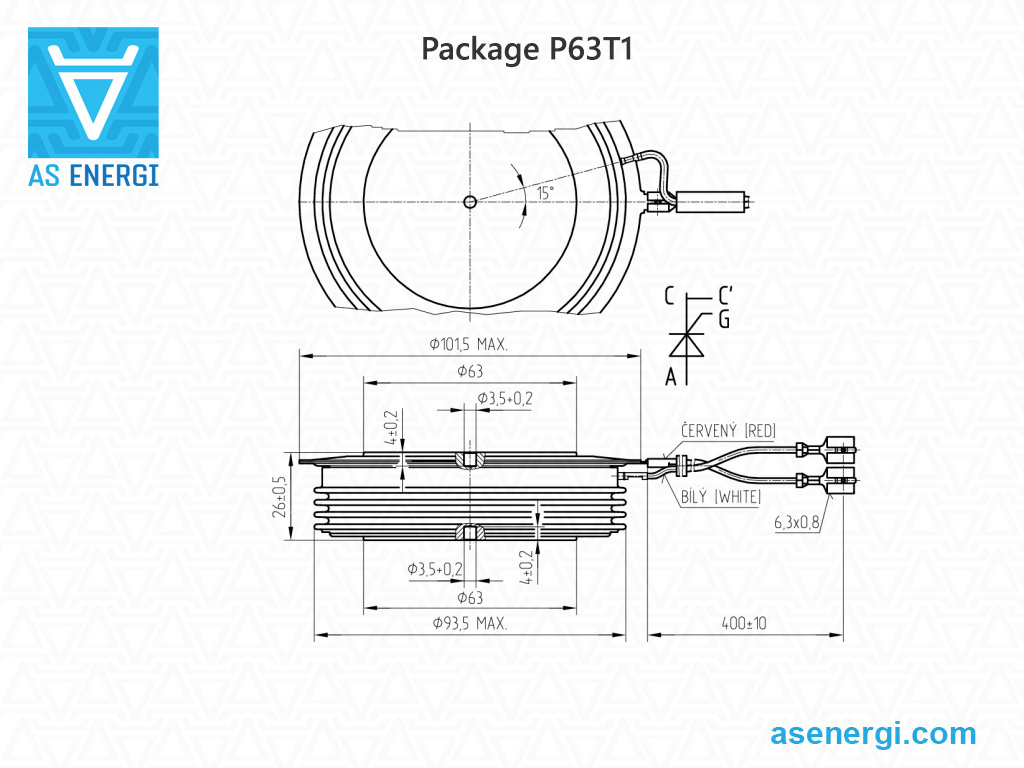

TV 989-2100-36	3600	2192	32	1.249	0.191	125	10.0	50 ± 5 kN	P63T1	ATV 989-2100-36
TV 989-2100-38	3800	2192	32	1.249	0.191	125	10.0	50 ± 5 kN	P63T1	ATV 989-2100-38
TV 989-2100-40	4000	2192	32	1.249	0.191	125	10.0	50 ± 5 kN	P63T1	ATV 989-2100-40
TV 989-2100-42	4200	2192	32	1.249	0.191	125	10.0	50 ± 5 kN	P63T1	ATV 989-2100-42
TV 989-2700-22	2200	2670	43	1.039	0.127	125	10.0	50 ± 5 kN	P63T1	ATV 989-2700-22
TV 989-2700-24	2400	2670	43	1.039	0.127	125	10.0	50 ± 5 kN	P63T1	ATV 989-2700-24
TV 989-2700-26	2600	2670	43	1.039	0.127	125	10.0	50 ± 5 kN	P63T1	ATV 989-2700-26
TV 989-2700-28	2800	2670	43	1.039	0.127	125	10.0	50 ± 5 kN	P63T1	ATV 989-2700-28

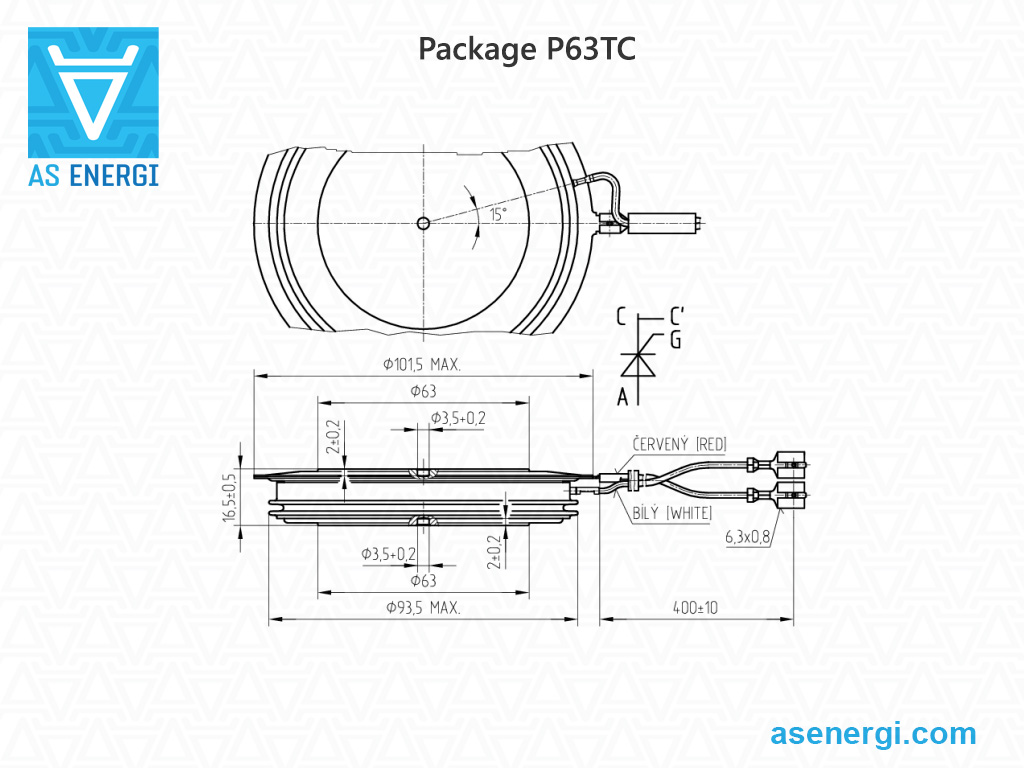

TV 989C-2700-22	2200	2670	43	1.039	0.127	125	10.0	50 ± 5 kN	P63TC	ATV 989C-2700-22
TV 989C-2700-24	2400	2670	43	1.039	0.127	125	10.0	50 ± 5 kN	P63TC	ATV 989C-2700-24
TV 989C-2700-26	2600	2670	43	1.039	0.127	125	10.0	50 ± 5 kN	P63TC	ATV 989C-2700-26
TV 989C-2700-28	2800	2670	43	1.039	0.127	125	10.0	50 ± 5 kN	P63TC	ATV 989C-2700-28
TV 989-2860-18	1800	2855	45	1.001	0.107	125	10.0	50 ± 5 kN	P63T1	ATV 989-2860-18
TV 989-2860-20	2000	2855	45	1.001	0.107	125	10.0	50 ± 5 kN	P63T1	ATV 989-2860-20
TV 989-2860-22	2200	2855	45	1.001	0.107	125	10.0	50 ± 5 kN	P63T1	ATV 989-2860-22
TV 989C-2860-18	1800	2855	45	1.001	0.107	125	10.0	50 ± 5 kN	P63TC	ATV 989C-2860-18
TV 989C-2860-20	2000	2855	45	1.001	0.107	125	10.0	50 ± 5 kN	P63TC	ATV 989C-2860-20
TV 989C-2860-22	2200	2855	45	1.001	0.107	125	10.0	50 ± 5 kN	P63TC	ATV 989C-2860-22
T 989-3030-14	1400	3108	47	0.984	0.081	125	10.0	50 ± 5 kN	P63T1	AT 989-3030-14
T 989-3030-16	1600	3108	47	0.984	0.081	125	10.0	50 ± 5 kN	P63T1	AT 989-3030-16
T 989-3030-18	1800	3108	47	0.984	0.081	125	10.0	50 ± 5 kN	P63T1	AT 989-3030-18
T 989C-3030-14	1400	3108	47	0.984	0.081	125	10.0	50 ± 5 kN	P63TC	AT 989C-3030-14
T 989C-3030-16	1600	3108	47	0.984	0.081	125	10.0	50 ± 5 kN	P63TC	AT 989C-3030-16
T 989C-3030-18	1800	3108	47	0.984	0.081	125	10.0	50 ± 5 kN	P63TC	AT 989C-3030-18
T 989C-3430-12	1200	3370	49	0.940	0.066	125	10.0	50 ± 5 kN	P63TC	AT 989C-3430-12
T 989C-3430-14	1400	3370	49	0.940	0.066	125	10.0	50 ± 5 kN	P63TC	AT 989C-3430-14
T 989C-3430-16	1600	3370	49	0.940	0.066	125	10.0	50 ± 5 kN	P63TC	AT 989C-3430-16

Guía de numeración de piezas para tiristores de control de fase:

989

2700

A	–	AS ENERGI^TM
TV	–	Grupo de productos: Tiristor de control de fase.
989	–	Serie de tiristores.
2700	–	Corriente media en estado encendido I_T(AV), Amp.
26	–	Código de tensión V_RRM / 100.

Semiconductores de Alta Potencia AS ENERGI^TM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos grandes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos a nivel mundial.

Para consultas sobre la adquisición de Tiritores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

Vídeo: Tiristores de potencia T143-400, T143-500, T143-630, T143-800, T143-1000

Vídeo: Tiristores de potencia T153-630, T153-800, T153-1000

Vídeo: Tiristores de potencia T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

Foto de tiristores de disco de alta potencia:

Recomendaciones de instalación para tiristores de potencia:

Montaje de un tiristor de disco con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el enfriador en todo el rango de temperatura está asegurada por el torque adecuado (fuerza de apriete).

Antes del ensamblaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2), empapándolas con alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (terminales), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica de silicona antes del ensamblaje, lo que no es un requisito obligatorio para la instalación.

Instale el tiristor (3), la segunda parte del enfriador, el aislante de fibra de vidrio y la arandela de empuje.

Enrosque la traviesa (4) y ajuste las tuercas de manera uniforme. Asegúrese de que no haya desalineación y uniformidad de las superficies de contacto.

Cuando las piezas estén suficientemente aprietadas pero sean movibles, se recomienda colocar el enfriador sobre una superficie plana y verificar la tolerancia de paralelismo del plano adyacente general de las superficies (5).

Apriete cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determina si la fuerza de apriete alcanzada corresponde a la requerida.

Después de la instalación, los sujetadores (tuercas y arandelas) deben ser asegurados adicionalmente contra corrosión.

Consejos y recomendaciones para tiristores de potencia:

Los tiristores de potencia no deben operarse durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado requerido de fiabilidad del dispositivo.

Reemplace un tiristor de potencia fallado por uno que coincida con los parámetros del que se está reemplazando.

Debe proporcionarse un enfriamiento adicional cuando se opere en un ambiente con temperatura ambiente elevada.

Se recomienda limpiar periódicamente los tiristores de potencia y los enfriadores para eliminar el polvo y los contaminantes, lo que garantiza una disipación de calor adecuada.

Se deben usar divisores de corriente inductivos (a menudo cables toroidales trenzados) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.

La prevención de desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra utilizando resistores en derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se logra conectando capacitores en paralelo con cada tiristor.

Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante su operación.

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Geografía de la asociación

AS ENERGI^TM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

AS ENERGI^TM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Productos destacados:

Etiquetas: Tiristor de control de fase, tiristor SCR, tiristor presspack, semiconductor de potencia, ČKD Polovodiče recambio, ČKD Polovodiče Discrete Semiconductor, ČKD Polovodiče esquema, tiristor de control de fase precio, scr tiristor datasheet, circuitos de conmutación de tiristores, certificado, fabricación, tiristores hechos en fábrica, especificaciones técnicas del tiristor de potencia.
