Pavlo GorkunRecuperación rápida, tipo espárrago, Diodos 6A-85A Recambio Vishay
Diodos de recuperación rápida, también conocidos como diodos rápidos o diodos de conmutación rápida en diseño de perno, son dispositivos semiconductores con un corto tiempo de recuperación inversa.
Guía de numeración de piezas para diodos rectificadores
Vídeo: Reseñas de diodos de potencia en diseño de perno
Referencia de fabricación de semiconductores AS ENERGITM
"Disipadores de calor por aire serie O para dispositivos en perno", también están disponibles para la refrigeración de diodos.
Diodos de recuperación rápida ASDS AS ENERGITM son repuestos, análogos y dispositivos semiconductores alternativos para diodos de recuperación rápida tipo perno de Vishay Semiconductors.
Características: optimizados para frecuencia de red; bajas pérdidas en estado de conducción; corto tiempo de recuperación inversa; alta velocidad de conmutación; alto voltaje inverso y gran capacidad de manejo de corriente.
Los diodos de recuperación rápida convierten corrientes de CC y CA de hasta 85 A en circuitos con voltajes de hasta 1000 V. Sus aplicaciones principales son en convertidores CC-CC e inversores, rectificadores de alta frecuencia y fuentes de alimentación conmutadas.
La particularidad de estos diodos es su rápida recuperación (corto tiempo de recuperación inversa trr y baja carga de recuperación), así como su uso en frecuencias elevadas. Los diodos tienen una alta capacidad de conducción de corriente a altas frecuencias.
El diodo tiene un diseño estándar de perno, lo que facilita su integración en equipos existentes. La polaridad del diodo (ánodo, cátodo) se determina por el ícono en la carcasa. Las especificaciones técnicas, guía de numeración y hojas de datos para los diodos se encuentran a continuación.
Los diodos rectificadores AS ENERGITM presentan las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 15000 A, alta resistencia al estrés térmico y eléctrico.
Nuestra empresa ofrece una garantía de calidad de 2 años para los diodos rectificadores desde la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de recuperación rápida tipo espárrago depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos de recuperación rápida (tipo espárrago) Vishay y sustitutos
| Tipo | IFAV (TC) |
VRRM/VDRM | IFSM | I2t | Rth(j-c) |
Rosca del perno | Paquete | Reemplazo AS ENERGITM |
Ficha técnica |
| A (ºC) | V | A | A2·s | K/W | Rosca de espárrago | tipo | |||
| VS-1N3879 | 6(100) | 50 | 72 | 26 | 2.5 | 10/32" UNF-2A | DO-4 (DO-203AA) | ASDS1N3879 |  |
| VS-1N3879R | 50 | ASDS1N3879R | |||||||
| VS-1N3880 | 100 | ASDS1N3880 | |||||||
| VS-1N3880R | 100 | ASDS1N3880R | |||||||
| VS-1N3881 | 200 | ASDS1N3881 | |||||||
| VS-1N3881R | 200 | ASDS1N3881R | |||||||
| VS-1N3882 | 300 | ASDS1N3882 | |||||||
| VS-1N3882R | 300 | ASDS1N3882R | |||||||
| VS-1N3883 | 400 | ASDS1N3883 | |||||||
| VS-6FLR10S02 | 6(100) | 100 | 110 | 60 | 2.5 | 10/32" UNF-2A | DO-4 (DO-203AA) | ASDS6FLR10S02 | |
| VS-6FL20S02 | 200 | ASDS6FL20S02 | |||||||
| VS-6FLR20S02 | 200 | ASDS6FLR20S02 | |||||||
| VS-6FL40S02 | 400 | ASDS6FL40S02 | |||||||
| VS-6FLR40S02 | 400 | ASDS6FLR40S02 | |||||||
| VS-6FL60S02 | 600 | ASDS6FL60S02 | |||||||
| VS-6FLR60S02 | 600 | ASDS6FLR60S02 | |||||||
| VS-6FL60S05 | 600 | ASDS6FL60S05 | |||||||
| VS-6FLR60S05 | 600 | ASDS6FLR60S05 | |||||||
| VS-6FL80S05 | 800 | ASDS6FL80S05 | |||||||
| VS-6FLR80S05 | 800 | ASDS6FLR80S05 | |||||||
| VS-6FL100S05 | 1000 | ASDS6FL100S05 | |||||||
| VS-6FLR100S05 | 1000 | ASDS6FLR100S05 | |||||||
| VS-1N3889 | 12(100) | 50 | 145 | 103 | 2.5 | 10/32" UNF-2A | DO-4 (DO-203AA) | ASDS1N3889 | |
| VS-1N3890 | 100 | ASDS1N3890 | |||||||
| VS-1N3890R | 100 | ASDS1N3890R | |||||||
| VS-1N3891 | 200 | ASDS1N3891 | |||||||
| VS-1N3891R | 200 | ASDS1N3891R | |||||||
| VS-1N3892 | 300 | ASDS1N3892 | |||||||
| VS-1N3892R | 300 | ASDS1N3892R | |||||||
| VS-1N3893 | 400 | ASDS1N3893 | |||||||
| VS-1N3893R | 400 | ASDS1N3893R | |||||||
| VS-16FLR10S02 | 16(100) | 100 | 180 | 160 | 1.6 | 10/32" UNF-2A | DO-4 (DO-203AA) | ASDS16FLR10S02 | |
| VS-16FLR20S02 | 200 | ASDS16FLR20S02 | |||||||
| VS-16FLR20S05 | 200 | ASDS16FLR20S05 | |||||||
| VS-16FLR40S02 | 400 | ASDS16FLR40S02 | |||||||
| VS-16FLR40S05 | 400 | ASDS16FLR40S05 | |||||||
| VS-16FL60S02 | 600 | ASDS16FL60S02 | |||||||
| VS-16FLR60S02 | 600 | ASDS16FLR60S02 | |||||||
| VS-16FL60S05 | 600 | ASDS16FL60S05 | |||||||
| VS-16FLR60S05 | 600 | ASDS16FLR60S05 | |||||||
| VS-16FL80S05 | 800 | ASDS16FL80S05 | |||||||
| VS-16FLR80S05 | 800 | ASDS16FLR80S05 | |||||||
| VS-16FLR100S05 | 1000 | ASDS16FLR100S05 | |||||||
| VS-40HFL10S02 | 40(85) | 100 | 400 | 800 | 0.60 | 1/4" 28UNF-2A | DO-5 (DO-203AB) | ASDS40HFL10S02 | |
| VS-40HFL10S02M | 100 | M6 x 1 | ASDS40HFL10S02M | ||||||
| VS-40HFL10S05 | 100 | 1/4" 28UNF-2A | ASDS40HFL10S05 | ||||||
| VS-40HFL20S02 | 200 | ASDS40HFL20S02 | |||||||
| VS-40HFL20S02 | 200 | ASDS40HFL20S02 | |||||||
| VS-40HFL40S02 | 400 | ASDS40HFL40S02 | |||||||
| VS-40HFL40S02M | 400 | M6 x 1 | ASDS40HFL40S02M | ||||||
| VS-40HFL40S05 | 400 | 1/4" 28UNF-2A | ASDS40HFL40S05 | ||||||
| VS-40HFL60S02 | 600 | ASDS40HFL60S02 | |||||||
| VS-40HFL60S02M | 600 | M6 x 1 | ASDS40HFL60S02M | ||||||
| VS-40HFL60S05 | 600 | 1/4" 28UNF-2A | ASDS40HFL60S05 | ||||||
| VS-40HFL80S05 | 800 | ASDS40HFL80S05 | |||||||
| VS-40HFL80S05M | 800 | M6 x 1 | ASDS40HFL80S05M | ||||||
| VS-40HFL100S05 | 1000 | 1/4" 28UNF-2A | ASDS40HFL100S05 | ||||||
| VS-40HFL100S05M | 1000 | M6 x 1 | ASDS40HFL100S05M | ||||||

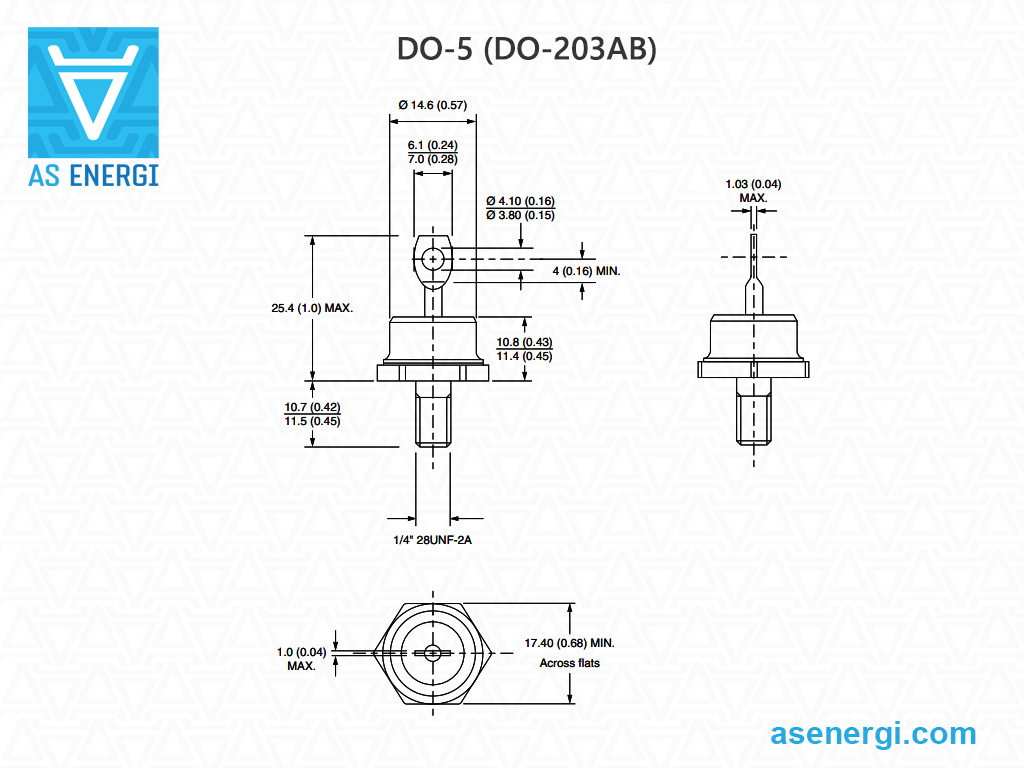

| VS-1N2128A | 60(140) | 50 | 860 | 3700 | 0.65 | 1/4" 28UNF-2A | DO-5 (DO-203AB) | ASDS1N2128A | |
| VS-1N2129A | 100 | ASDS1N2129A | |||||||
| VS-1N2130A | 150 | ASDS1N2130A | |||||||
| VS-1N2131A | 200 | ASDS1N2131A | |||||||
| VS-1N2133A | 300 | ASDS1N2133A | |||||||
| VS-1N2135A | 400 | ASDS1N2135A | |||||||
| VS-1N2137A | 500 | ASDS1N2137A | |||||||
| VS-1N2138A | 600 | ASDS1N2138A | |||||||
| VS-1N2160 | 700 | ASDS1N2160 | |||||||
| VS-70HFL10S02 | 70(85) | 100 | 700 | 2450 | 0.36 | 1/4" 28UNF-2A | DO-5 (DO-203AB) | ASDS70HFL10S02 | |
| VS-70HFL10S05 | 100 | ASDS70HFL10S05 | |||||||
| VS-70HFL20S02 | 200 | ASDS70HFL20S02 | |||||||
| VS-70HFL20S05 | 200 | ASDS70HFL20S05 | |||||||
| VS-70HFL40S02 | 400 | ASDS70HFL40S02 | |||||||
| VS-70HFL40S05 | 400 | ASDS70HFL40S05 | |||||||
| VS-70HFL60S02 | 600 | ASDS70HFL60S02 | |||||||
| VS-70HFL60S05 | 600 | ASDS70HFL60S05 | |||||||
| VS-70HFL80S05 | 800 | ASDS70HFL80S05 | |||||||
| VS-70HFL100S05 | 1000 | ASDS70HFL100S05 | |||||||
| VS-71HFLR100S05 | 1000 | ASDS71HFLR100S05 | |||||||
| VS-72HFLR60S02 | 600 | ASDS72HFLR60S02 | |||||||
| VS-72HFL100S05 | 1000 | ASDS72HFL100S05 | |||||||
| VS-72HFLR100S05 | 1000 | ASDS72HFLR100S05 | |||||||
| VS-85HFL10S02 | 85(85) | 100 | 1100 | 6050 | 0.30 | 1/4" 28UNF-2A | DO-5 (DO-203AB) | ASDS85HFL10S02 | |
| VS-85HFLR10S02 | 100 | ASDS85HFLR10S02 | |||||||
| VS-85HFLR10S02M | 100 | M6 x 1 | ASDS85HFLR10S02M | ||||||
| VS-85HFL20S02 | 200 | 1/4" 28UNF-2A | ASDS85HFL20S02 | ||||||
| VS-85HFLR20S02 | 200 | ASDS85HFLR20S02 | |||||||
| VS-85HFL20S05 | 200 | ASDS85HFL20S05 | |||||||
| VS-85HFL40S02 | 400 | ASDS85HFL40S02 | |||||||
| VS-85HFLR40S02 | 400 | ASDS85HFLR40S02 | |||||||
| VS-85HFL40S02M | 400 | M6 x 1 | ASDS85HFL40S02M | ||||||
| VS-85HFL40S05 | 400 | 1/4" 28UNF-2A | ASDS85HFL40S05 | ||||||
| VS-85HFLR40S05 | 400 | ASDS85HFLR40S05 | |||||||
| VS-85HFL60S02 | 600 | ASDS85HFL60S02 | |||||||
| VS-85HFLR60S02 | 600 | ASDS85HFLR60S02 | |||||||
| VS-85HFL60S02M | 600 | M6 x 1 | ASDS85HFL60S02M | ||||||
| VS-85HFLR60S02M | 600 | ASDS85HFLR60S02M | |||||||
| VS-85HFL60S05 | 600 | 1/4" 28UNF-2A | ASDS85HFL60S05 | ||||||
| VS-85HFLR60S05 | 600 | ASDS85HFLR60S05 | |||||||
| VS-85HFL80S05 | 800 | ASDS85HFL80S05 | |||||||
| VS-85HFLR80S05 | 800 | ASDS85HFLR80S05 | |||||||
| VS-85HFL100S05 | 1000 | ASDS85HFL100S05 | |||||||
| VS-85HFLR100S05 | 1000 | ASDS85HFLR100S05 | |||||||
| VS-85HFLR100S05 | 1000 | ASDS85HFLR100S05 | |||||||
| VS-85HFL100S05M | 1000 | M6 x 1 | ASDS85HFL100S05M | ||||||
| VS-85HFLR100S05M | 1000 | ASDS85HFLR100S05M | |||||||
| VS-87HFLR20S02 | 200 | 1/4" 28UNF-2A | ASDS87HFLR20S02 | ||||||
| VS-87HFL60S02 | 600 | ASDS87HFL60S02 | |||||||
| VS-87HFLR60S02 | 600 | ASDS87HFLR60S02 | |||||||
| VS-87HFL100S05 | 1000 | ASDS87HFL100S05 |
Guía de numeración de piezas para diodos de recuperación rápida:
| AS | DS | 6 | F | L | R | 10 | M | S02 |
| AS | – |  AS ENERGITM |
| DS | – | Grupo de productos: Espárrago de diodo. |
| 6 | – | Código actual IAV = corriente nominal exacta. |
| F | – | Diodo rápido. |
| L | – | Omitir = diodo de recuperación estándar L = sólo para diodo rápido. |
| R | – | Omitir = polaridad de avance del espárrago R = polaridad inversa. |
| 10 | – | Código de tensión x 10 = VRRM . |
| M | – | Esquemas: Omitir = base del espárrago rosca UNF M = base del espárrago rosca métrica. |
| S02 | – | código trr sólo para diodo rápido. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15,000 A y voltajes de hasta 9,000 V, además de disipadores de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier cantidad, y al hacer pedidos grandes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

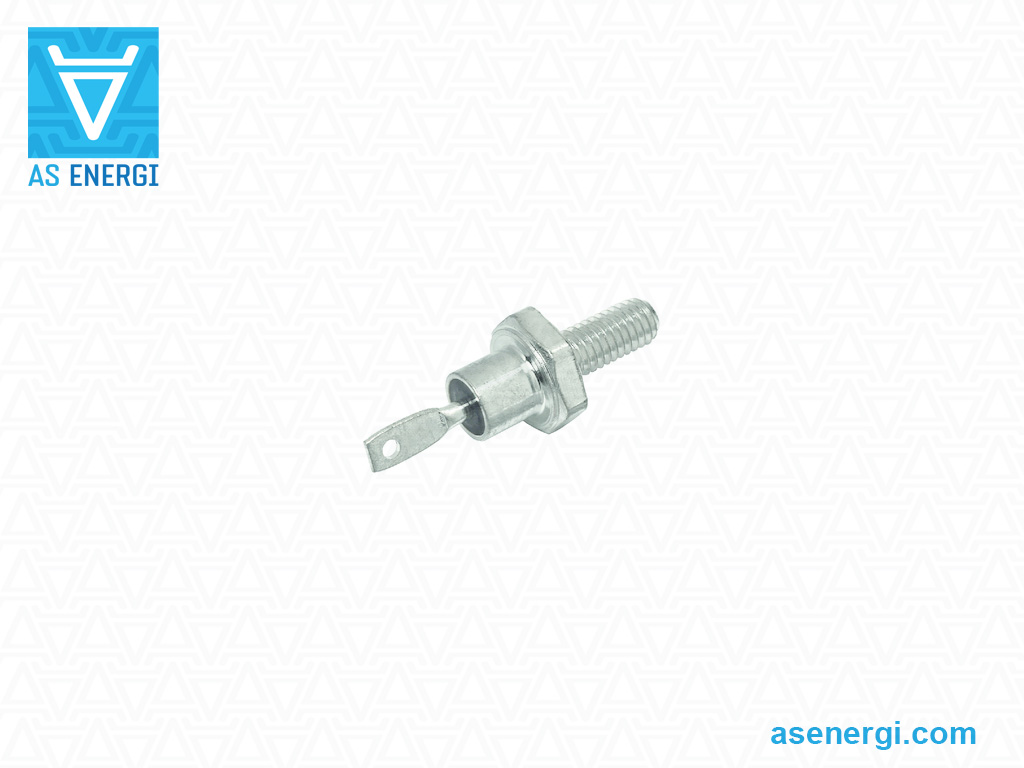

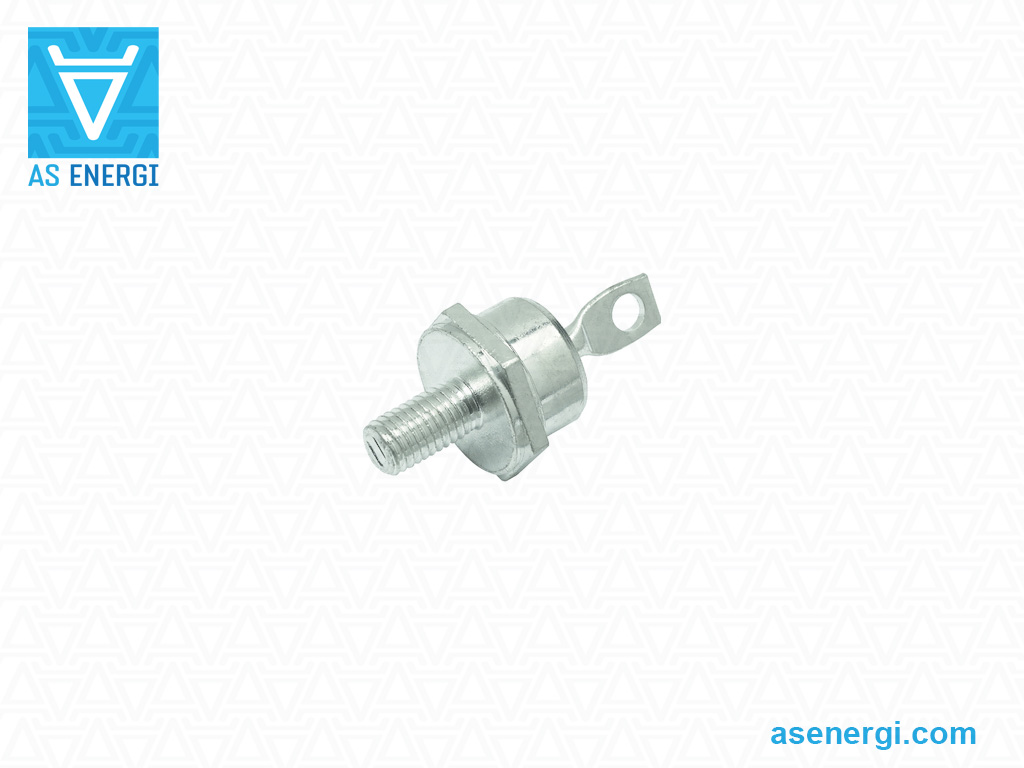

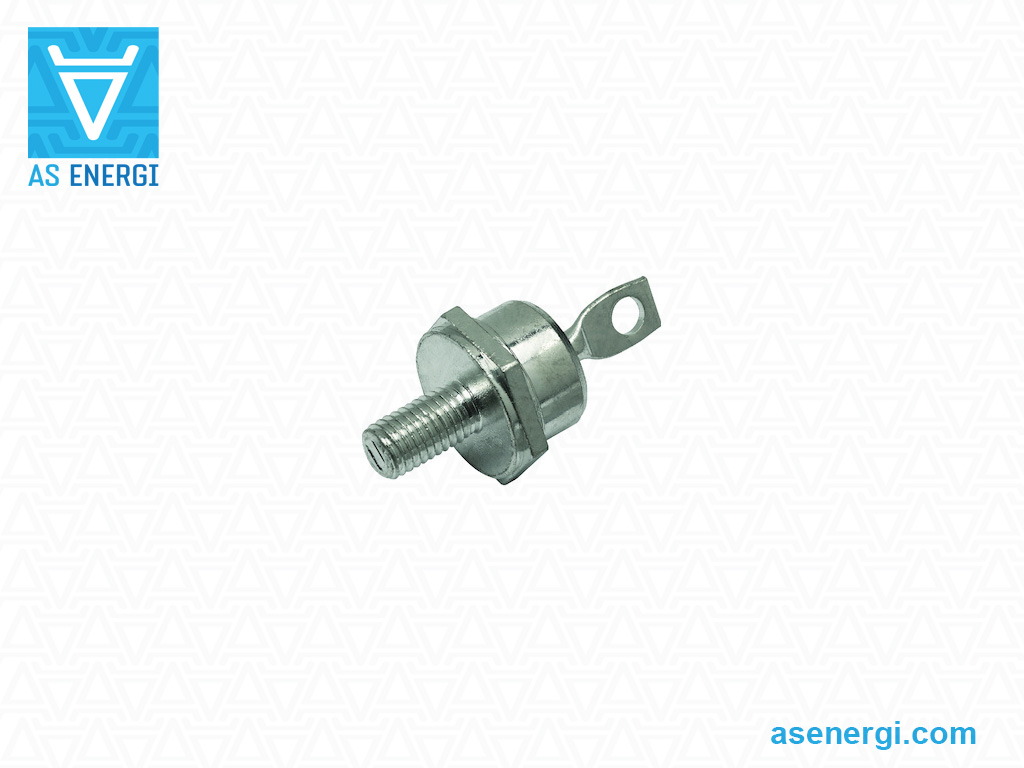

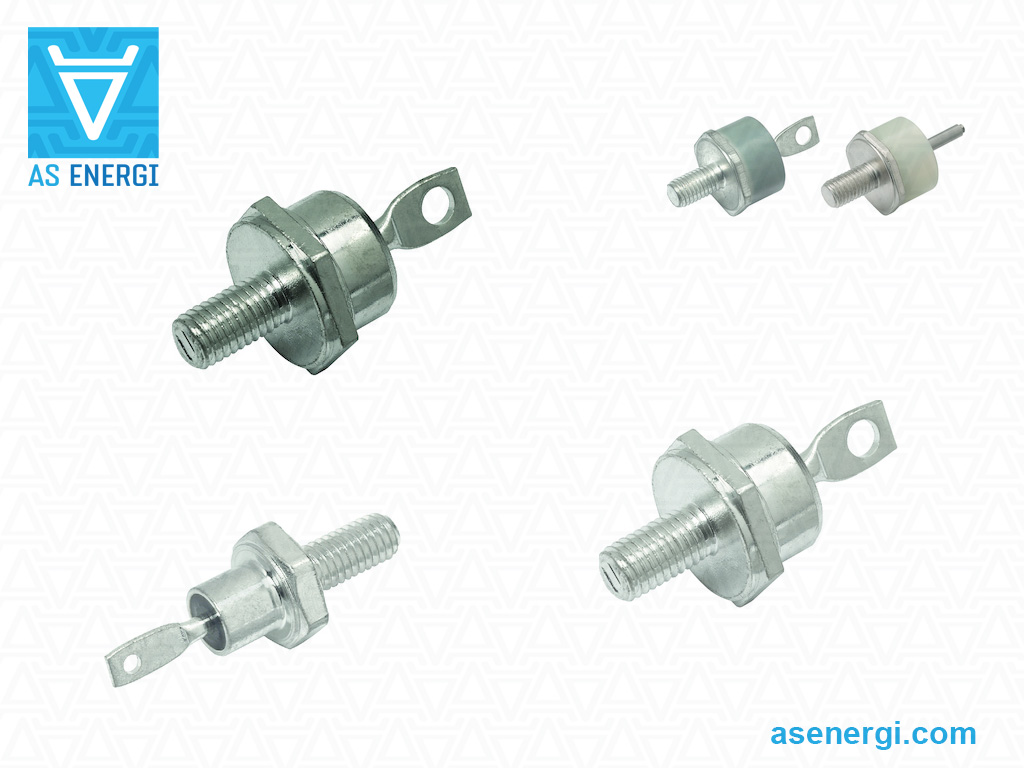

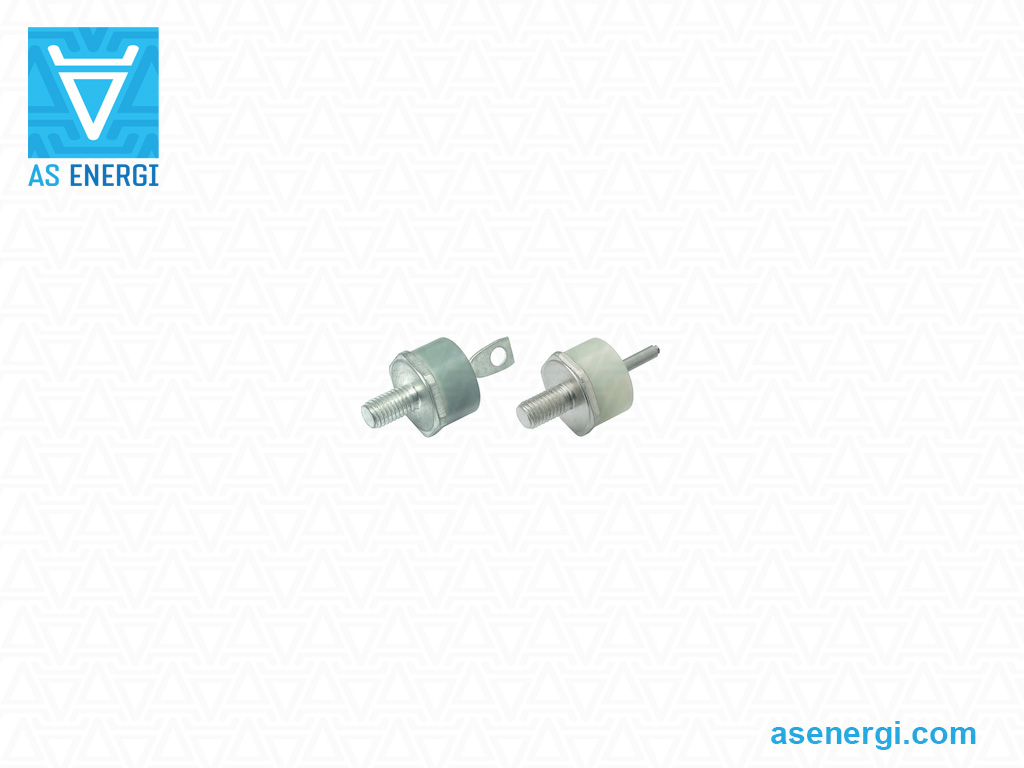

Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones de instalación para diodos rectificadores de potencia de tipo espárrago:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador en todo el rango de temperatura se garantiza mediante un par de apriete adecuado.
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño impregnado en alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica conductora de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben operar durante largos períodos en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado requerido de confiabilidad del dispositivo.
Reemplace un diodo de potencia defectuoso por uno que coincida con los parámetros del que se está sustituyendo.
Debe proporcionarse una refrigeración adicional al operar en un entorno con una temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y disipadores para eliminar polvo y contaminantes, garantizando una adecuada disipación de calor.
Se deben usar divisores de corriente inductivos (a menudo alambre toroidal retorcido) para igualar las corrientes entre diodos de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso se determina por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra usando resistencias shunt conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo a cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante la operación.
