Pavlo GorkunTiristores Avalancha TL (TA) – Stud (250A - 320A) Liderazgo flexible
Thyristores de avalancha tipo Stud TL (TA), regulando y convirtiendo corrientes de CC y CA hasta 320A en circuitos con voltajes hasta 1200V (dependiendo del tipo de thyristor).
Características: protección contra sobretensiones transitorias; disipación máxima de potencia de avalancha garantizada.
"Disipadores de calor enfriados por aire serie O para dispositivos tipo stud", también disponibles para pedido para la refrigeración de thyristores de avalancha.
Se utilizan disipadores de calor de aire y agua para enfriar los thyristores de avalancha. Para proporcionar un contacto térmico y eléctrico confiable con el disipador, se debe observar un par de apriete Md durante el montaje. Para mejorar la disipación de calor del thyristor durante el montaje, se utiliza pasta conductora de calor (esto es una recomendación y no un requisito para la instalación).
La polaridad del thyristor se determina por el ícono en el estuche. La base del thyristor es el Anodo, el cable flexible de potencia es el Cátodo, el cable flexible que sale de la base del cable de potencia es el cátodo auxiliar, el cable flexible que sale del estuche es el electrodo de control (Gate). Las especificaciones técnicas, la guía de numeración de piezas, la polaridad, las dimensiones y los disipadores recomendados para los thyristores se enumeran a continuación.
Se utilizan disipadores de calor de aire y agua para enfriar los thyristores. Para proporcionar un contacto térmico y eléctrico confiable con el disipador, se debe observar un par de apriete Md durante el montaje. Para mejorar la disipación de calor del thyristor durante el montaje, se utiliza pasta conductora de calor.
Los thyristores de avalancha TL (TA) AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, enfriamiento por aire natural o forzado.
Nuestra empresa proporciona una garantía de calidad para los thyristores de 2 años a partir de la fecha de compra. Al suministrar thyristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los tiristores de avalancha depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de avalancha de espárrago (cable flexible) 250A - 320A
| Tipo | IT(AV) | VRRM/VDRM | ITSM | dv/dt | di/dt | VT(TO) | rT | IDRM | IGT | VGT | PRSM | Rth(j-c) |
W | Empaque | Hoja de datos | |
| A | V | kA | V/µs | A/µs | V | mΩ | mA | mA | V | kW | ºC/W | g | type | |||
| TL171-250 | ||||||||||||||||
| TL171-250-6 | 250 | 600 | 6.0 | 200-1000 | 125 | 1.2 | 0.7 | 35 | 250 | 3.5 | 40 | 0.100 | 440 | ST7 | - | |
| TL171-250-7 | 700 | |||||||||||||||
| TL171-250-8 | 800 | |||||||||||||||
| TL171-250-9 | 900 | |||||||||||||||
| TL171-250-10 | 1000 | |||||||||||||||
| TL171-250-11 | 1100 | |||||||||||||||
| TL171-250-12 | 1200 | |||||||||||||||
| TL171-320 | ||||||||||||||||
| TL171-320-6 | 320 | 600 | 8.5 | 200-1000 | 160 | 1.2 | 0.48 | 35 | 250 | 3.5 | 40 | 0.085 | 440 | ST7 | - | |
| TL171-320-7 | 700 | |||||||||||||||
| TL171-320-8 | 800 | |||||||||||||||
| TL171-320-9 | 900 | |||||||||||||||
| TL171-320-10 | 1000 | |||||||||||||||
| TL171-320-11 | 1100 | |||||||||||||||
| TL171-320-12 | 1200 | |||||||||||||||
| TL271-250 | ||||||||||||||||
| TL271-250-6 | 250 | 600 | 8.0 | 320-1000 | 800 | 1.045 | 0.767 | 35 | 250 | 2.5 | 16 | 0.085 | 440 | ST7 |
|
|
| TL271-250-7 | 700 | |||||||||||||||
| TL271-250-8 | 800 | |||||||||||||||
| TL271-250-9 | 900 | |||||||||||||||
| TL271-250-10 | 1000 | |||||||||||||||
| TL271-250-11 | 1100 | |||||||||||||||
| TL271-250-12 | 1200 | |||||||||||||||
| TL271-320 | ||||||||||||||||
| TL271-320-6 | 320 | 600 | 9.0 | 320-1000 | 800 | 1.012 | 0.717 | 35 | 250 | 2.5 | 16 | 0.085 | 440 | ST7 |
|
|
| TL271-320-7 | 700 | |||||||||||||||
| TL271-320-8 | 800 | |||||||||||||||
| TL271-320-9 | 900 | |||||||||||||||
| TL271-320-10 | 1000 | |||||||||||||||
| TL271-320-11 | 1100 | |||||||||||||||
| TL271-320-12 | 1200 | |||||||||||||||
| TL371-250 | ||||||||||||||||
| TL371-250-6 | 250 | 600 | 6.0 | 200-1000 | 125 | 1.00 | 0.95 | 35 | 250 | 3.5 | 16 | 0.100 | 440 | ST7 | - | |
| TL371-250-7 | 700 | |||||||||||||||
| TL371-250-8 | 800 | |||||||||||||||
| TL371-250-9 | 900 | |||||||||||||||
| TL371-250-10 | 1000 | |||||||||||||||
| TL371-250-11 | 1100 | |||||||||||||||
| TL371-250-12 | 1200 | |||||||||||||||
| TL371-320 | ||||||||||||||||
| TL371-320-6 | 320 | 600 | 8.5 | 200-1000 | 320 | 1.05 | 0.53 | 35 | 250 | 3.5 | 16 | 0.085 | 440 | ST7 | - | |
| TL371-320-7 | 700 | |||||||||||||||
| TL371-320-8 | 800 | |||||||||||||||
| TL371-320-9 | 900 | |||||||||||||||
| TL371-320-10 | 1000 | |||||||||||||||
| TL371-320-11 | 1100 | |||||||||||||||
| TL371-320-12 | 1200 | |||||||||||||||
Guía de numeración de piezas para tiristores Stud Avalacnhe:
| TL | 371 | - | 250 | - | 7 |
| TL | – | Tiristor de avalancha (marcado alternativo «TA»)  AS ENERGITM |
| 371 | – | Tipo tiristor (tipo espárrago, cable flexible). |
| 250 | – | Corriente media en estado abierto IT(AV), Amp. |
| 7 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor por aire y agua para estos dispositivos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al realizar pedidos grandes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos a nivel mundial.
Para consultas sobre la adquisición de tiristores de potencia, diodos, módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para pedidos grandes, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones de instalación para tiristores de montaje en espárrago de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del tiristor y el disipador en todo el rango de temperaturas se garantiza mediante un par de apriete adecuado.
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una fina capa de pasta térmica de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben operar durante largos períodos de tiempo en su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Reemplace un tiristor de potencia fallido por uno que coincida con los parámetros del que se está reemplazando.
Debe proporcionarse una superrefrigeración cuando se opere en un entorno con una temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores para eliminar el polvo y los contaminantes y garantizar una adecuada disipación de calor.
Se deben usar divisores de corriente inductivos (a menudo alambres toroidales retorcidos) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistencias derivadas conectadas en paralelo con cada tiristor. La igualación de voltajes en condiciones transitorias se proporciona conectando condensadores en paralelo con cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante el funcionamiento.

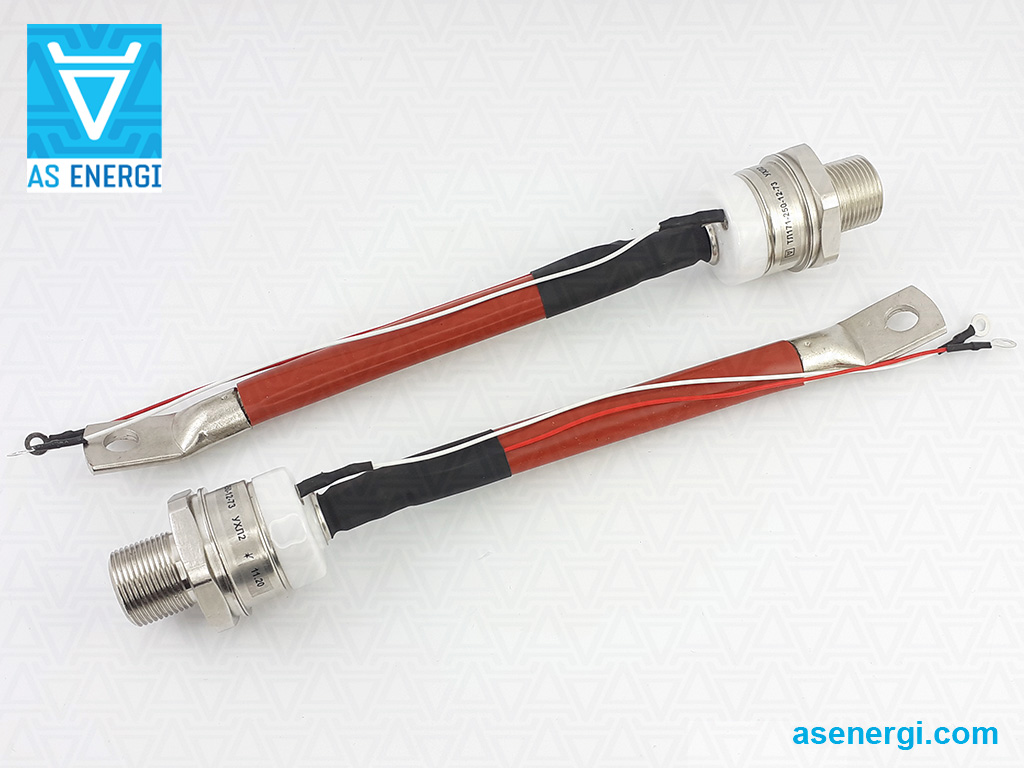

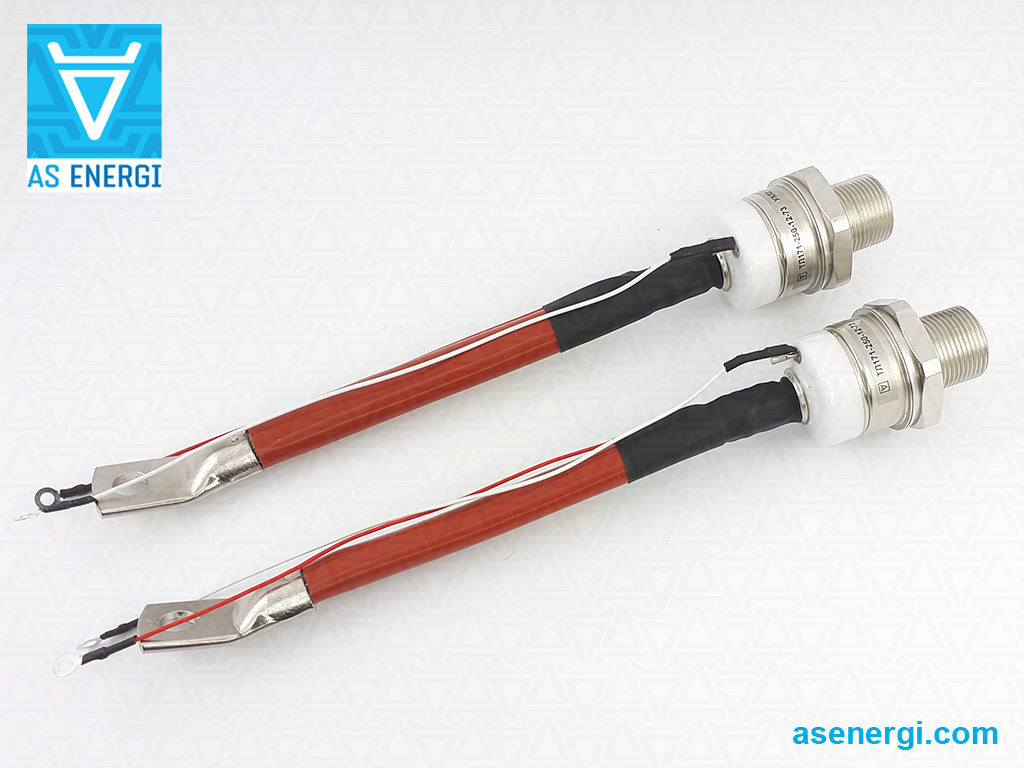

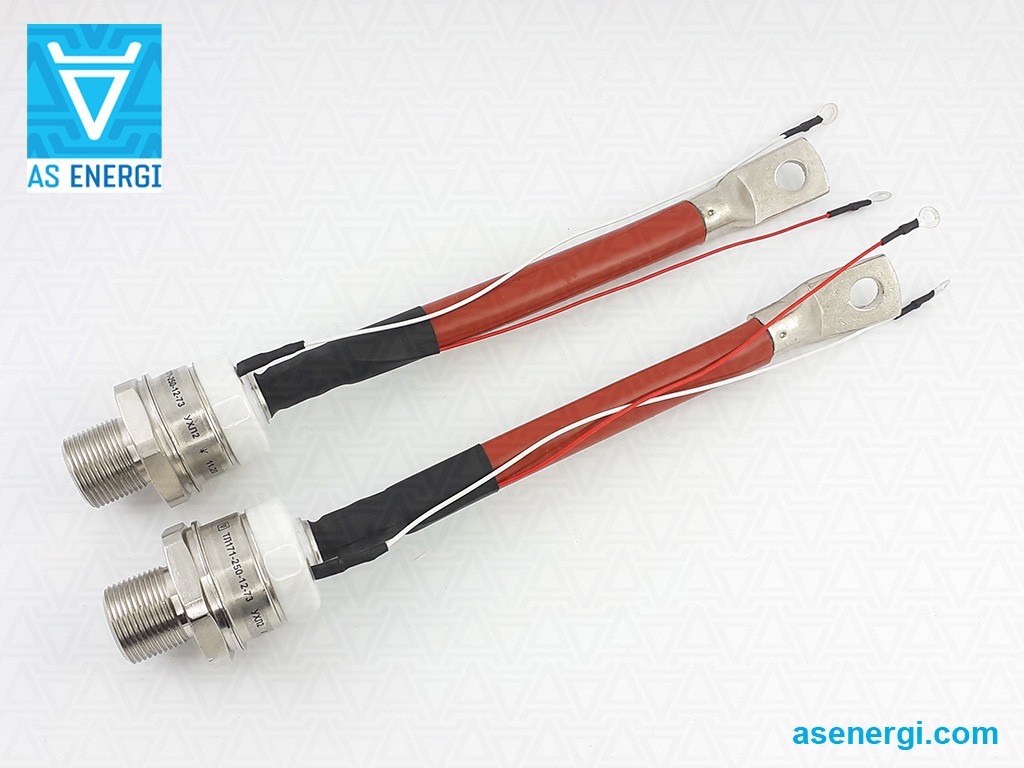

Foto de tiristores de potencia TA171, TA271, TA371:
-
TL171-320
-
TL271-320
-
TL371-320
-
TL171, TA271, TA371
-
TL271-250
-
TL271-250
-
TL271-250
-
TL271-250
