Pavlo GorkunMódulos de diodo tiristor MT/D, MD/T (115A - 1250A)
Los módulos de tiristores y diodos MT/D, MD/T tienen un diseño monolítico con topología de doble semiconductor. Se utilizan en circuitos de CC y CA con cargas de hasta 1250A y voltajes de pulso inverso de hasta 6500V.
Los módulos de tiristores y diodos se caracterizan por su alta capacidad de resistencia a ciclos eléctricos y térmicos, lo que garantiza alta fiabilidad y una larga vida útil en modos de operación intensiva.
Guía de numeración de partes para módulos de tiristores y diodos
Recomendaciones de instalación para módulos de tiristores y diodos
Diagrama de conexión de los módulos: MT/D3; MT/D4; MT/D5; MD/T3; MD/T4; MD/T5.
Los módulos de tiristores y diodos tienen un diseño de sujeción, montándose con tornillos a través de los orificios de montaje en la carcasa. Al montar los módulos de tiristores y diodos, se debe prestar especial atención a la hermeticidad de las superficies de contacto. Los módulos de tiristores y diodos están alojados en una carcasa industrial estándar, lo que facilita su integración en equipos existentes.
Los módulos de tiristores y diodos se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de corriente alterna, convertidores, controladores de hornos de coque o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Nuestros módulos se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristores y diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores y diodos, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los módulos de diodos tiristores depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de módulos de potencia, tiristores o diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

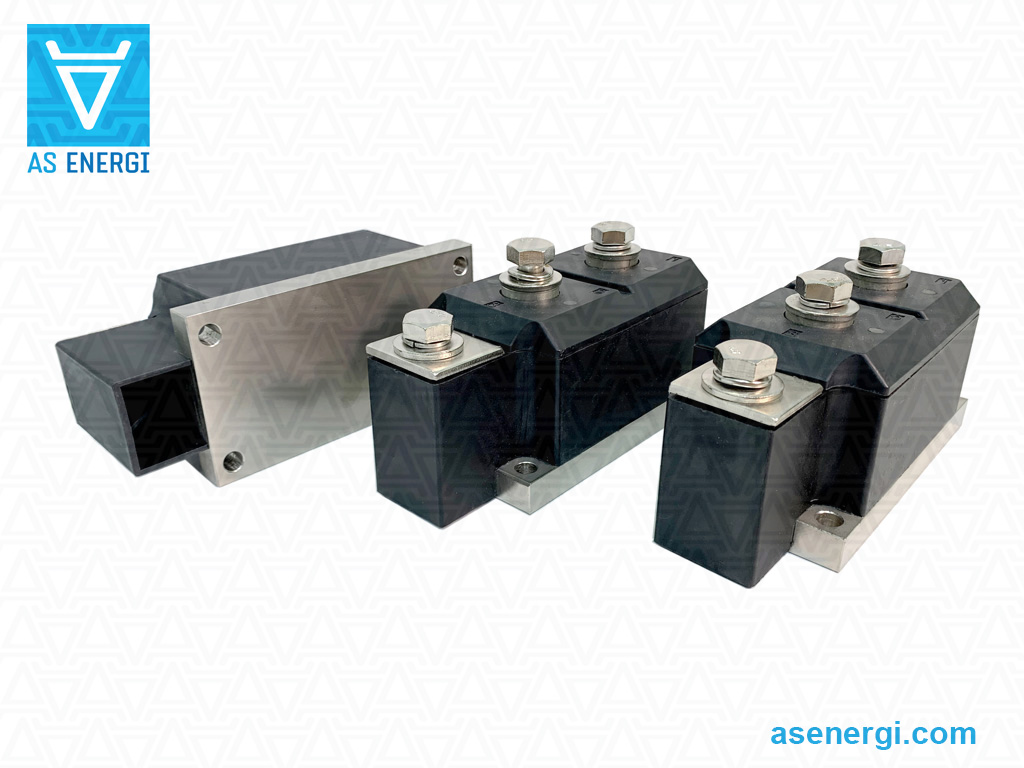

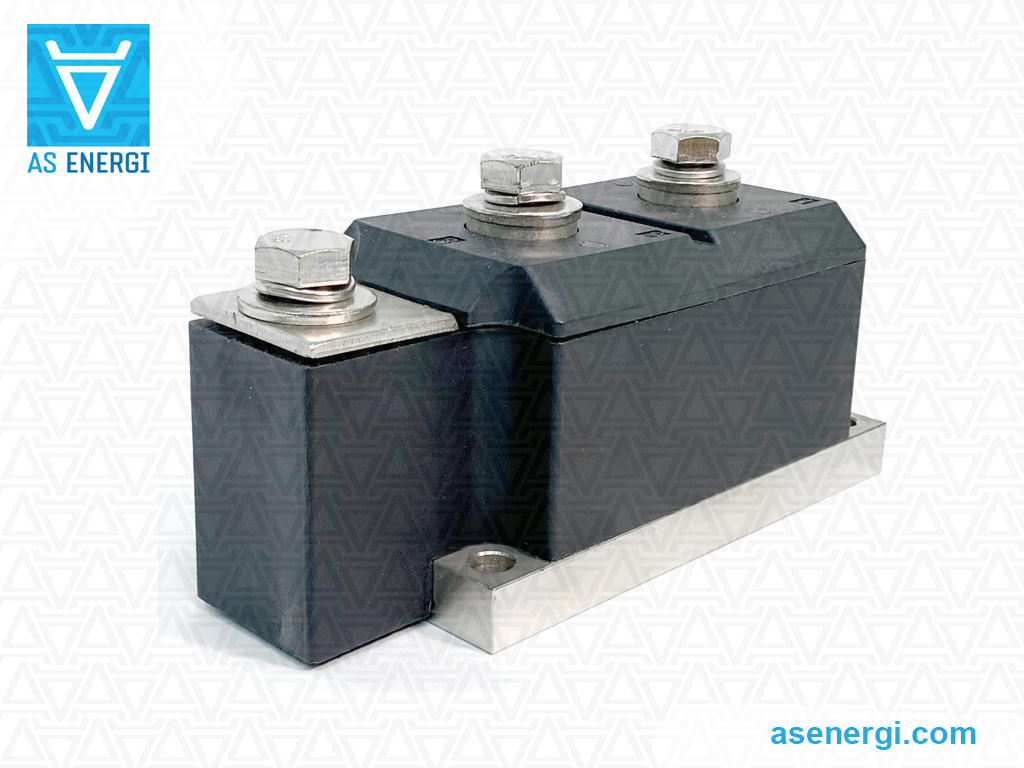

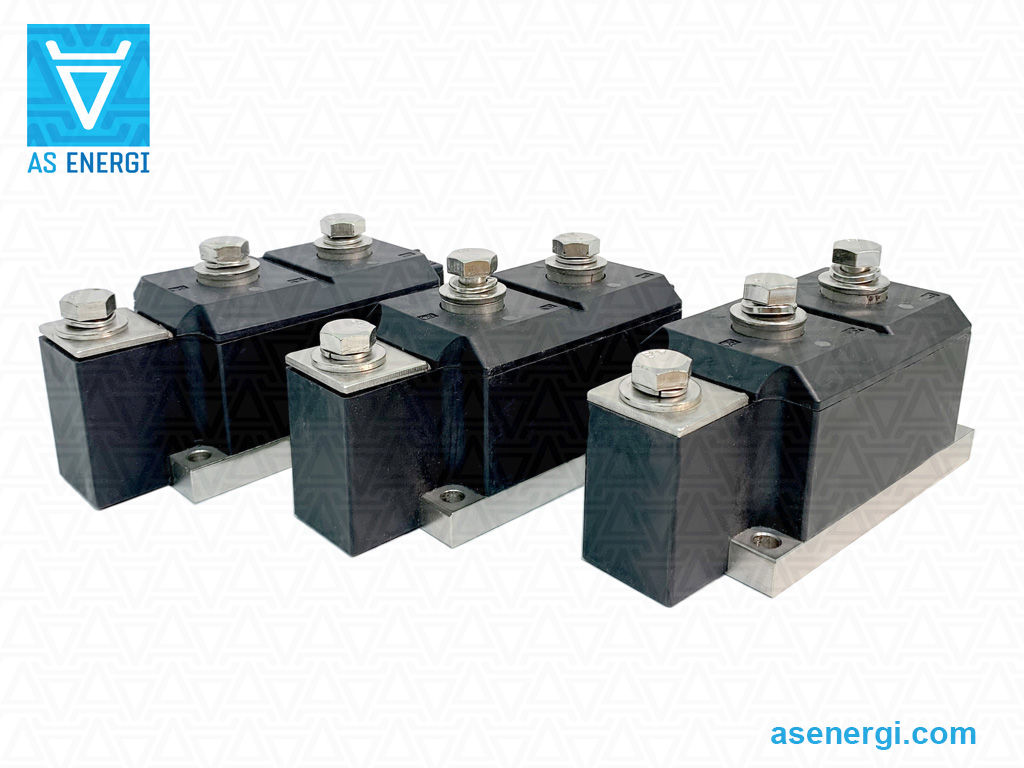

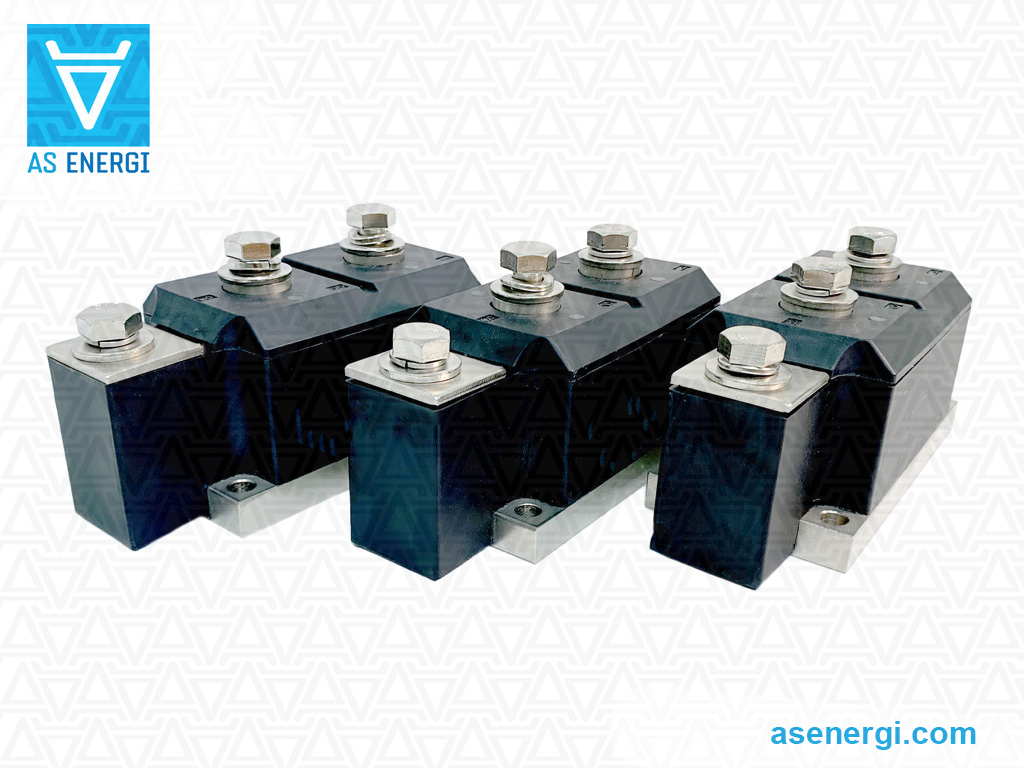

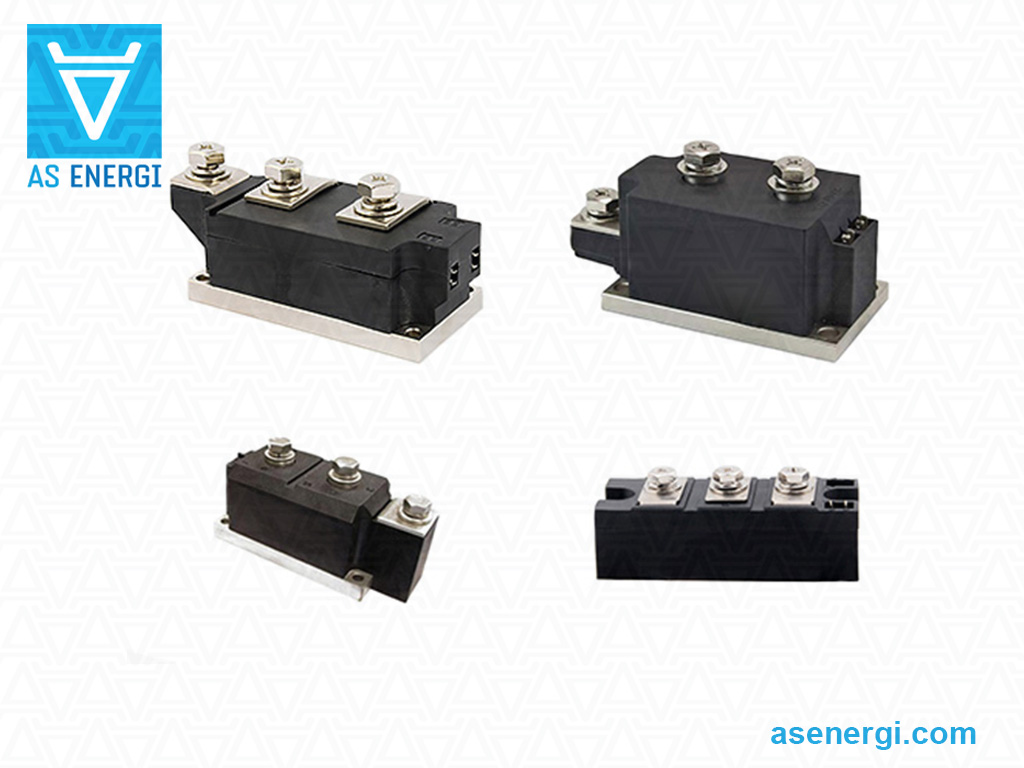

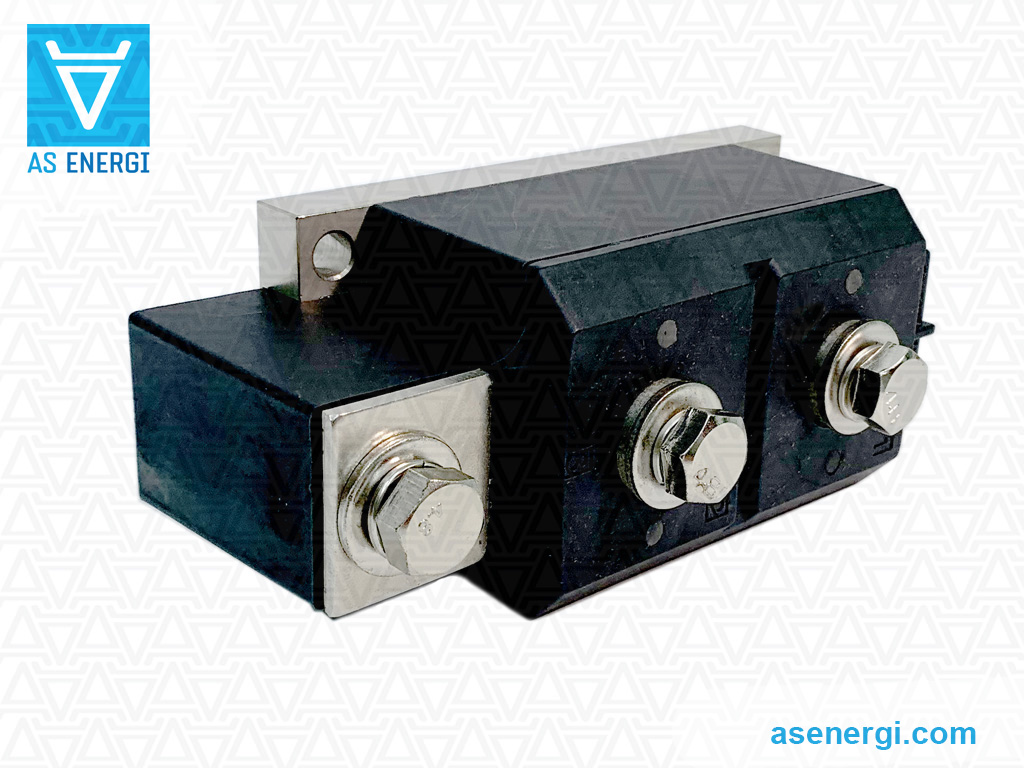

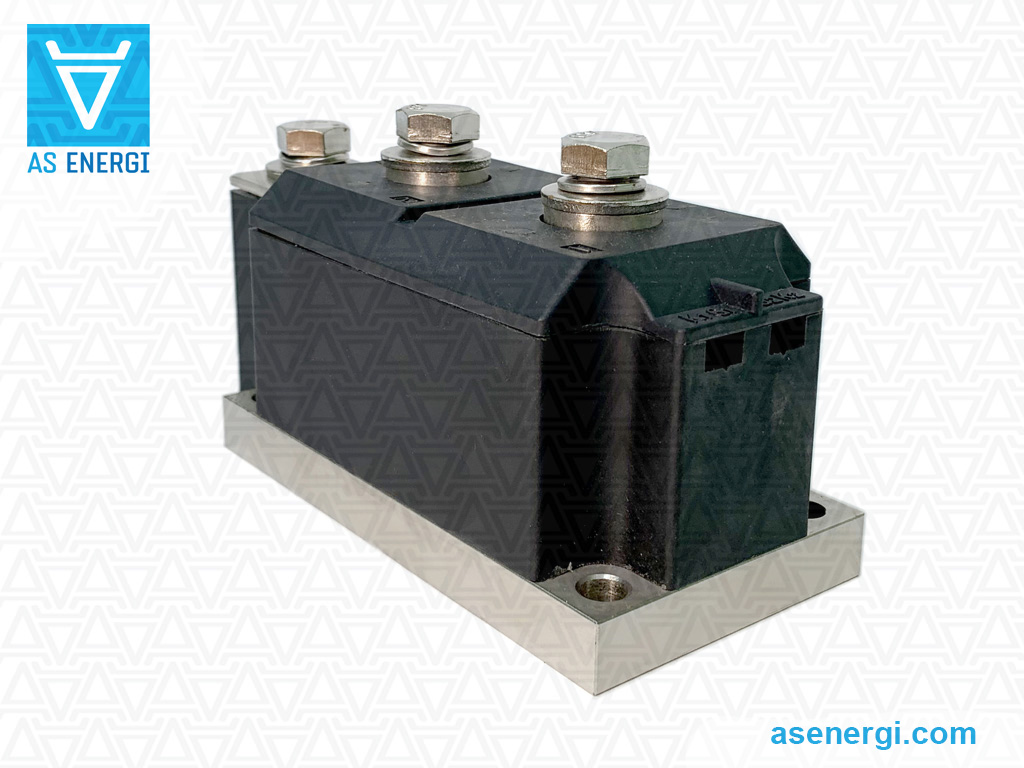

Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos de diodos tiristores MT/D3, MT/D4, MT/D5, MD/T3, MD/T4, MD/T5
| Tipo | IT(AV)M | VRRM | ITSM | tq | V(TO) | rT | VTM | ITM | Tvj max | Rth(j-c) |
W | Paquete, Dimensiones L×B×H |
Ficha técnica |
| A | V | kA | μs | V | mΩ | V | A | ºC | ºC/W | g | mm | ||

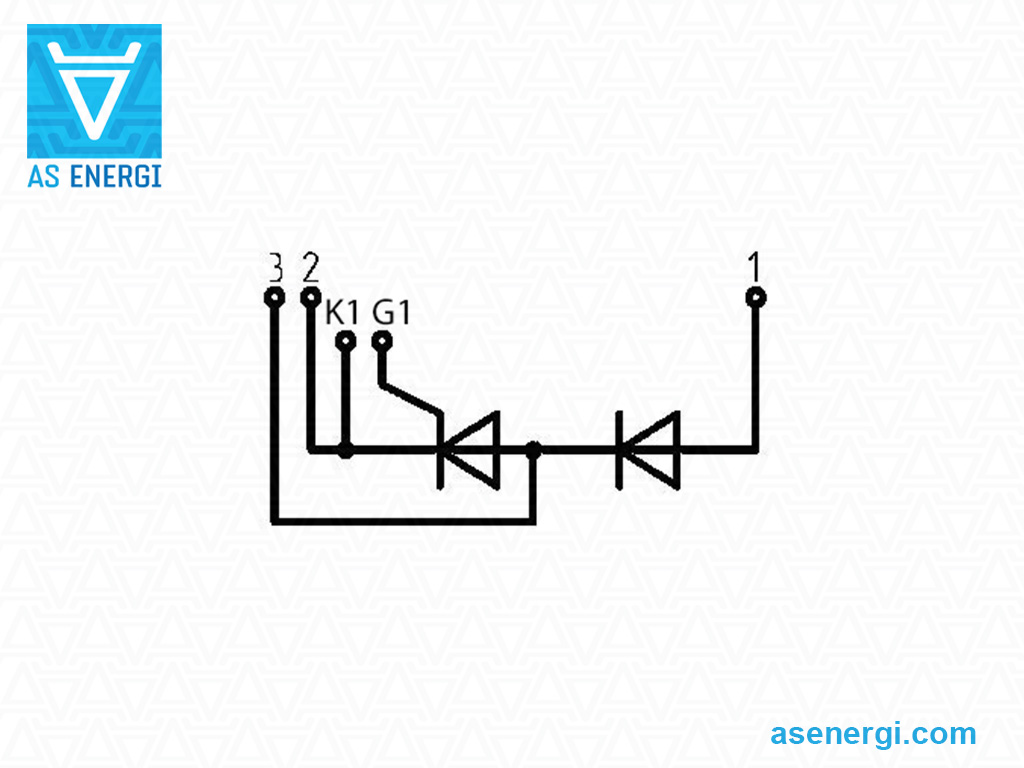

| MT/D3 – Circuito diargam | |||||||||||||
| MT/D3-115-36-F | 115 (85) | 3000-3600 | 2.5 | 400 | 0.95 | 3.000 | 2.45 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MT/D3-130-28-F | 130 (85) | 2400-2800 | 3.4 | 250 | 0.85 | 2.400 | 1.80 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MT/D3-160-36-C1 | 160 (88) | 3000-3600 | 4.0 | 400 | 1.20 | 2.300 | 2.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D3-165-22-F | 165 (85) | 2000-2200 | 4.7 | 160 | 0.80 | 1.350 | 1.50 | 500 | 125 | 0.1800 | 0.35 | F 94x34x30 |
|
| MT/D3-200-28-C1 | 200 (93) | 2600-2800 | 5.5 | 250 | 0.90 | 1.100 | 2.00 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D3-201-18-F | 201 (85) | 1000-1800 | 6.0 | 125 | 0.80 | 0.970 | 1.40 | 500 | 130 | 0.1800 | 0.35 | F 94x34x30 |
|
| MT/D3-240-65-A2 | 240 (85) | 4600-6500 | 4.0 | 630 | 1.10 | 2.500 | 2.10 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D3-250-24-C1 | 250 (91) | 2000-2400 | 7.6 | 200 | 0.80 | 0.700 | 1.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D3-260-44-A2 | 260 (85) | 3800-4400 | 5.0 | 500 | 1.40 | 1.300 | 2.30 | 628 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D3-320-18-C1 | 320 (90) | 1000-1800 | 8.5 | 160 | 0.75 | 0.500 | 1.40 | 785 | 130 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D3-320-36-A2 | 320 (85) | 3000-3600 | 5.5 | 320 | 1.15 | 0.800 | 2.20 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D3-400-28-A2 | 400 (82) | 2600-2800 | 9.0 | 250 | 1.00 | 0.650 | 1.80 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D3-400-44-D | 400 (88) | 3800-4400 | 14.0 | 500 | 1.20 | 0.650 | 2.70 | 2512 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D3-430-24-A2 | 430 (85) | 2000-2400 | 12.0 | 250 | 1.00 | 1.410 | 1.55 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D3-500-36-D | 500 (85) | 3000-3600 | 18.0 | 400 | 1.10 | 0.400 | 1.85 | 1570 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D3-540-18-A2 | 540 (85) | 1400-1800 | 15.5 | 250 | 0.85 | 0.320 | 1.50 | 1570 | 130 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D3-595-18-A2 | 595 (85) | 1400-1800 | 17.5 | 320 | 0.84 | 0.310 | 1.50 | 1570 | 135 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D3-630-28-D | 630 (80) | 2600-2800 | 21.0 | 320 | 0.95 | 0.300 | 1.40 | 1978 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D3-650-12-A2 | 650 (85) | 1000-1200 | 14.0 | 160 | 0.85 | 0.280 | 1.40 | 1978 | 140 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D3-740-24-D | 740 (77) | 2000-2400 | 24.5 | 320 | 0.90 | 0.210 | 1.55 | 3140 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D3-800-18-D | 800 (78) | 1400-1800 | 28.0 | 250 | 0.85 | 0.230 | 1.45 | 2512 | 130 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D3-1000-12-D | 1000 (77) | 1000-1200 | 32.0 | 200 | 0.90 | 0.150 | 1.25 | 3140 | 140 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D3-1250-8-D | 1250 (77) | 100-800 | 34.0 | 160 | 0.80 | 0.120 | 1.20 | 3925 | 150 | 0.0500 | 4.1 | D 150x77x84 |
|

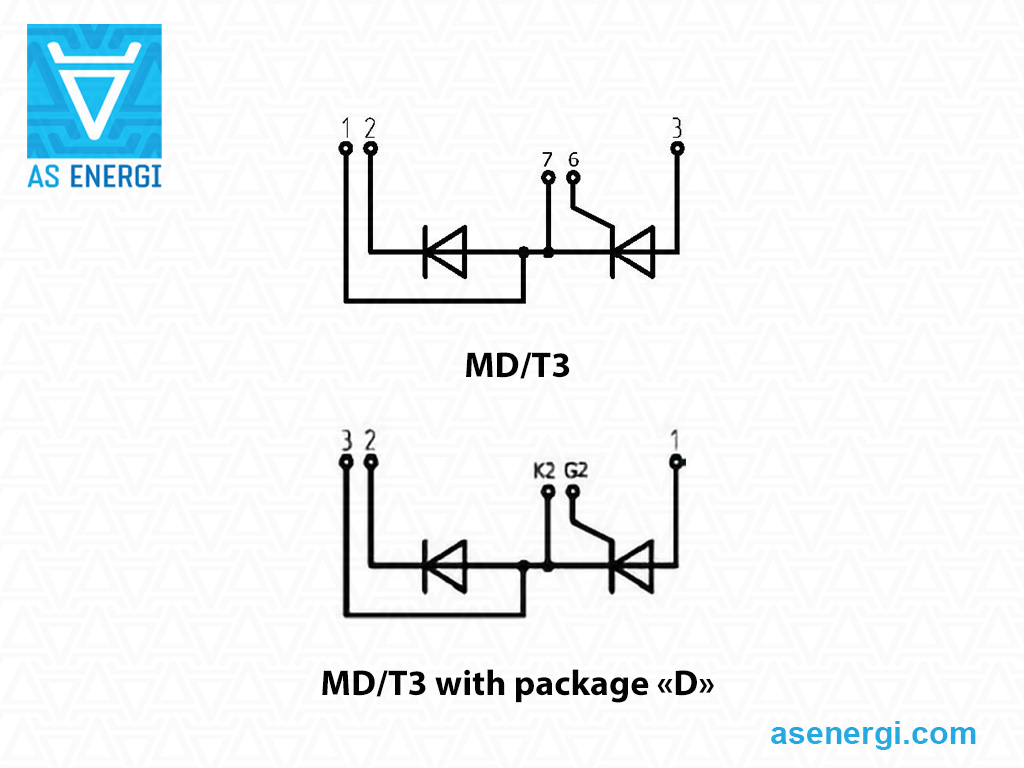

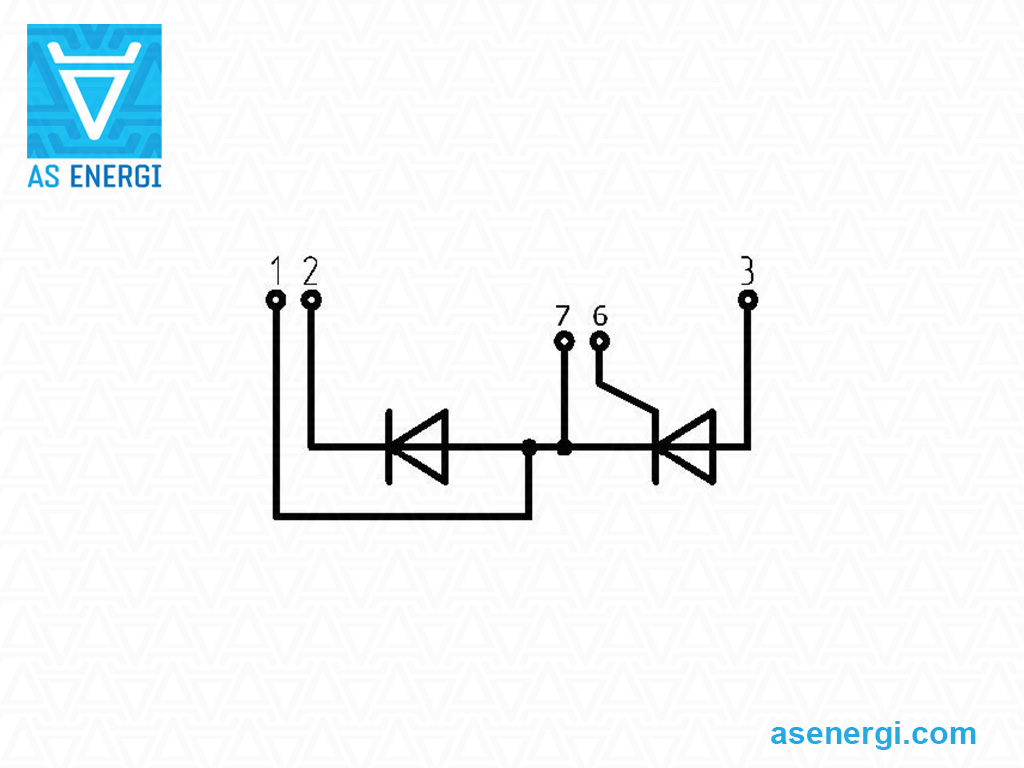

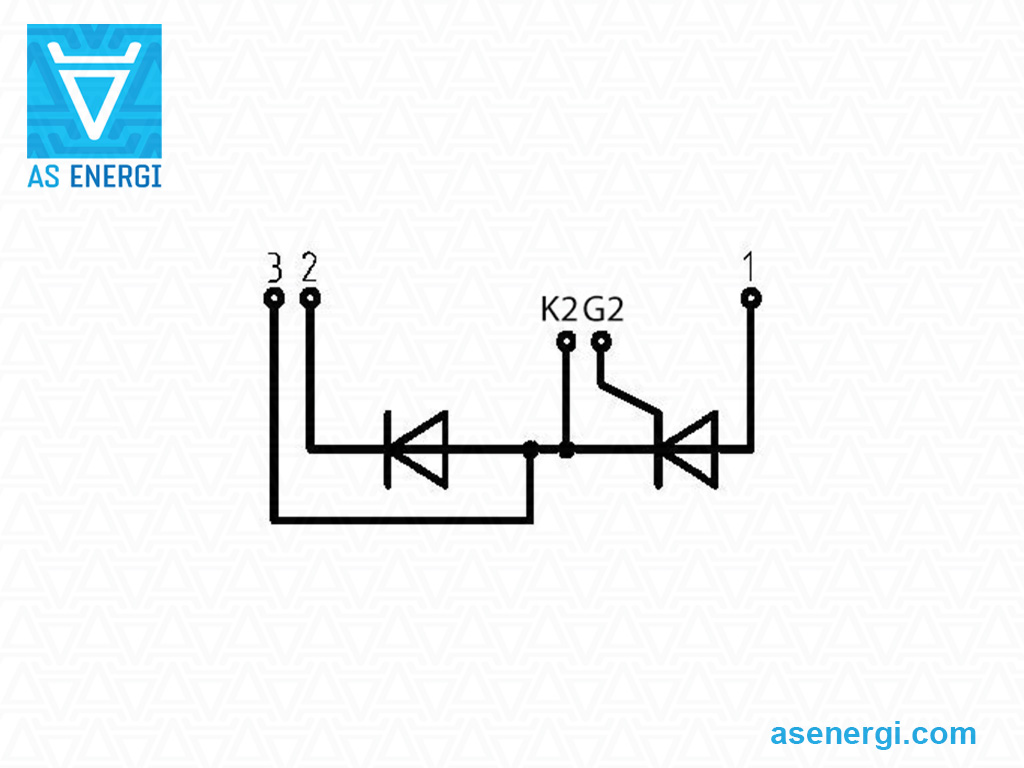

| MD/T3 – Circuito diargam | |||||||||||||
| MD/T3-115-36-F | 115 (85) | 3000-3600 | 2.5 | 400 | 0.95 | 3.000 | 2.45 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MD/T3-130-28-F | 130 (85) | 2400-2800 | 3.4 | 250 | 0.85 | 2.400 | 1.80 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MD/T3-160-36-C1 | 160 (88) | 3000-3600 | 4.0 | 400 | 1.20 | 2.300 | 2.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T3-165-22-F | 165 (85) | 2000-2200 | 4.7 | 160 | 0.80 | 1.350 | 1.50 | 500 | 125 | 0.1800 | 0.35 | F 94x34x30 |
|
| MD/T3-200-28-C1 | 200 (93) | 2600-2800 | 5.5 | 250 | 0.90 | 1.100 | 2.00 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T3-201-18-F | 201 (85) | 1000-1800 | 6.0 | 125 | 0.80 | 0.970 | 1.40 | 500 | 130 | 0.1800 | 0.35 | F 94x34x30 |
|
| MD/T3-240-65-A2 | 240 (85) | 4600-6500 | 4.0 | 630 | 1.10 | 2.500 | 2.10 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T3-250-24-C1 | 250 (91) | 2000-2400 | 7.6 | 200 | 0.80 | 0.700 | 1.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T3-260-44-A2 | 260 (85) | 3800-4400 | 5.0 | 500 | 1.40 | 1.300 | 2.30 | 628 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T3-320-18-C1 | 320 (90) | 1000-1800 | 8.5 | 160 | 0.75 | 0.500 | 1.40 | 785 | 130 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T3-320-36-A2 | 320 (85) | 3000-3600 | 5.5 | 320 | 1.15 | 0.800 | 2.20 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T3-400-28-A2 | 400 (82) | 2600-2800 | 9.0 | 250 | 1.00 | 0.650 | 1.80 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T3-400-44-D | 400 (88) | 3800-4400 | 14.0 | 500 | 1.20 | 0.650 | 2.70 | 2512 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T3-430-24-A2 | 430 (85) | 2000-2400 | 12.0 | 250 | 1.00 | 1.410 | 1.55 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T3-500-36-D | 500 (85) | 3000-3600 | 18.0 | 400 | 1.10 | 0.400 | 1.85 | 1570 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T3-540-18-A2 | 540 (85) | 1400-1800 | 15.5 | 250 | 0.85 | 0.320 | 1.50 | 1570 | 130 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T3-595-18-A2 | 595 (85) | 1400-1800 | 17.5 | 320 | 0.84 | 0.310 | 1.50 | 1570 | 135 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T3-630-28-D | 630 (80) | 2600-2800 | 21.0 | 320 | 0.95 | 0.300 | 1.40 | 1978 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T3-650-12-A2 | 650 (85) | 1000-1200 | 14.0 | 160 | 0.85 | 0.280 | 1.40 | 1978 | 140 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T3-740-24-D | 740 (77) | 2000-2400 | 24.5 | 320 | 0.90 | 0.210 | 1.55 | 3140 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T3-800-18-D | 800 (78) | 1400-1800 | 28.0 | 250 | 0.85 | 0.230 | 1.45 | 2512 | 130 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T3-1000-12-D | 1000 (77) | 1000-1200 | 32.0 | 200 | 0.90 | 0.150 | 1.25 | 3140 | 140 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T3-1250-8-D | 1250 (77) | 100-800 | 34.0 | 160 | 0.80 | 0.120 | 1.20 | 3925 | 150 | 0.0500 | 4.1 | D 150x77x84 |
|

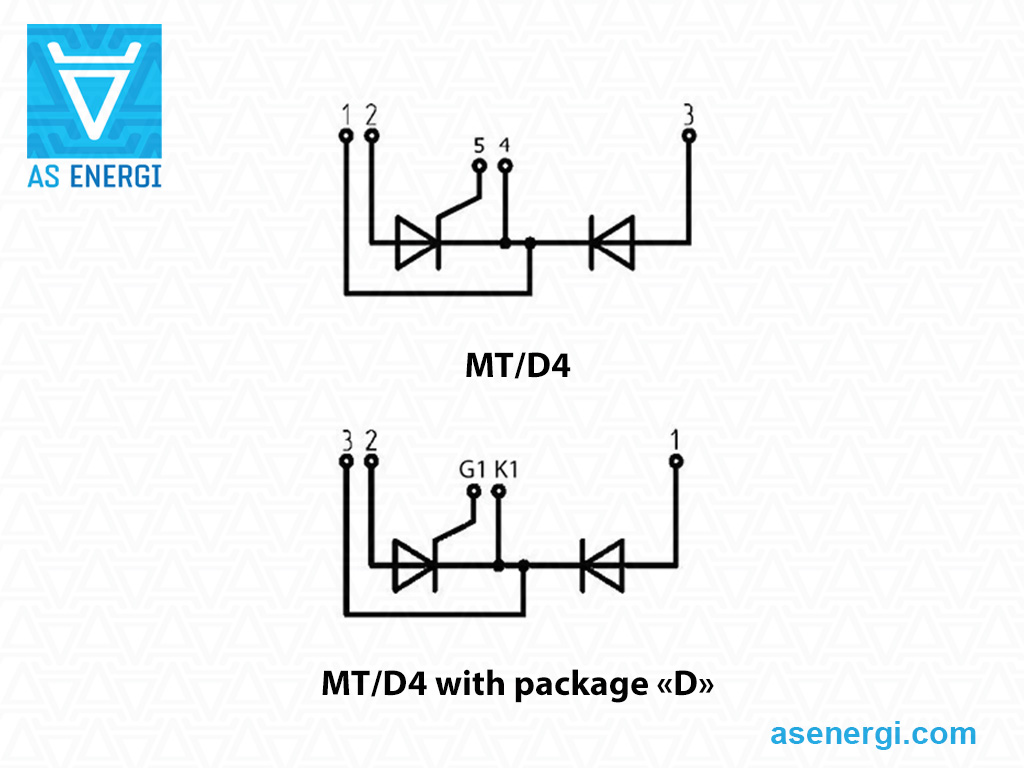

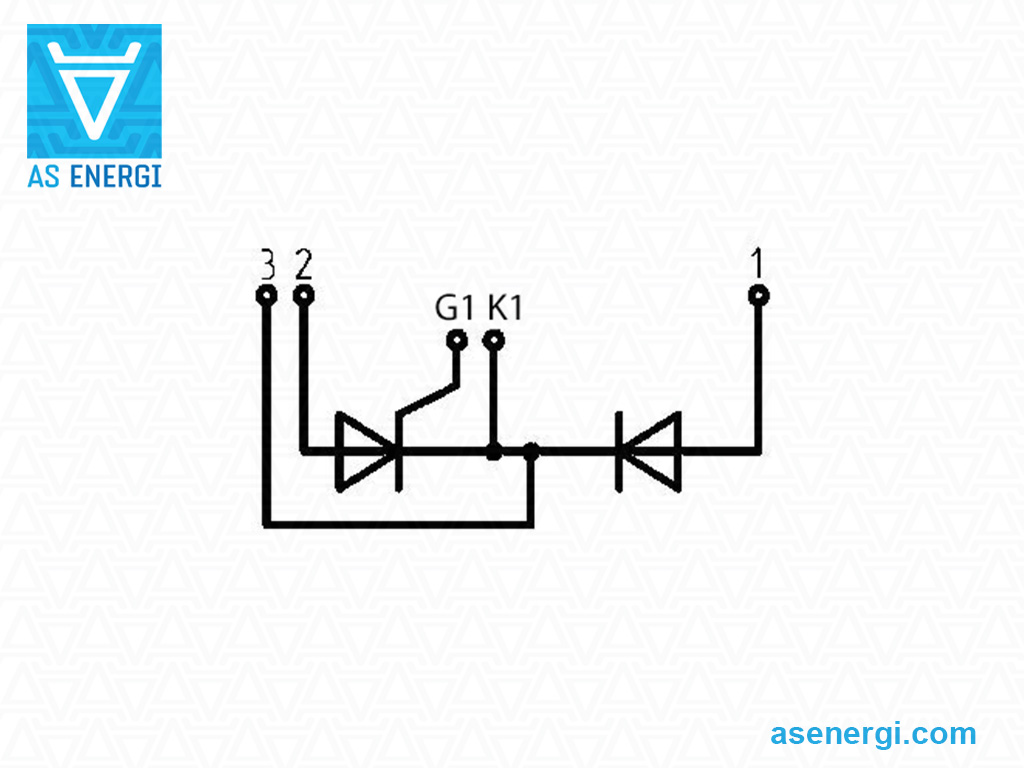

| MT/D4 – Circuito diargam | |||||||||||||
| MT/D4-115-36-F | 115 (85) | 3000-3600 | 2.5 | 400 | 0.95 | 3.000 | 2.45 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MT/D4-130-28-F | 130 (85) | 2400-2800 | 3.4 | 250 | 0.85 | 2.400 | 1.80 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MT/D4-160-36-C1 | 160 (88) | 3000-3600 | 4.0 | 400 | 1.20 | 2.300 | 2.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D4-165-22-F | 165 (85) | 2000-2200 | 4.7 | 160 | 0.80 | 1.350 | 1.50 | 500 | 125 | 0.1800 | 0.35 | F 94x34x30 |
|
| MT/D4-200-28-C1 | 200 (93) | 2600-2800 | 5.5 | 250 | 0.90 | 1.100 | 2.00 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D4-201-18-F | 201 (85) | 1000-1800 | 6.0 | 125 | 0.80 | 0.970 | 1.40 | 500 | 130 | 0.1800 | 0.35 | F 94x34x30 |
|
| MT/D4-240-65-A2 | 240 (85) | 4600-6500 | 4.0 | 630 | 1.10 | 2.500 | 2.10 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D4-250-24-C1 | 250 (91) | 2000-2400 | 7.6 | 200 | 0.80 | 0.700 | 1.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D4-260-44-A2 | 260 (85) | 3800-4400 | 5.0 | 500 | 1.40 | 1.300 | 2.30 | 628 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D4-320-18-C1 | 320 (90) | 1000-1800 | 8.5 | 160 | 0.75 | 0.500 | 1.40 | 785 | 130 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D4-320-36-A2 | 320 (85) | 3000-3600 | 5.5 | 320 | 1.15 | 0.800 | 2.20 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D4-400-28-A2 | 400 (82) | 2600-2800 | 9.0 | 250 | 1.00 | 0.650 | 1.80 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D4-400-44-D | 400 (88) | 3800-4400 | 14.0 | 500 | 1.20 | 0.650 | 2.70 | 2512 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D4-430-24-A2 | 430 (85) | 2000-2400 | 12.0 | 250 | 1.00 | 1.410 | 1.55 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D4-500-36-D | 500 (85) | 3000-3600 | 18.0 | 400 | 1.10 | 0.400 | 1.85 | 1570 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D4-540-18-A2 | 540 (85) | 1400-1800 | 15.5 | 250 | 0.85 | 0.320 | 1.50 | 1570 | 130 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D4-595-18-A2 | 595 (85) | 1400-1800 | 17.5 | 320 | 0.84 | 0.310 | 1.50 | 1570 | 135 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D4-630-28-D | 630 (80) | 2600-2800 | 21.0 | 320 | 0.95 | 0.300 | 1.40 | 1978 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D4-650-12-A2 | 650 (85) | 1000-1200 | 14.0 | 160 | 0.85 | 0.280 | 1.40 | 1978 | 140 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D4-740-24-D | 740 (77) | 2000-2400 | 24.5 | 320 | 0.90 | 0.210 | 1.55 | 3140 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D4-800-18-D | 800 (78) | 1400-1800 | 28.0 | 250 | 0.85 | 0.230 | 1.45 | 2512 | 130 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D4-1000-12-D | 1000 (77) | 1000-1200 | 32.0 | 200 | 0.90 | 0.150 | 1.25 | 3140 | 140 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D4-1250-8-D | 1250 (77) | 100-800 | 34.0 | 160 | 0.80 | 0.120 | 1.20 | 3925 | 150 | 0.0500 | 4.1 | D 150x77x84 |
|

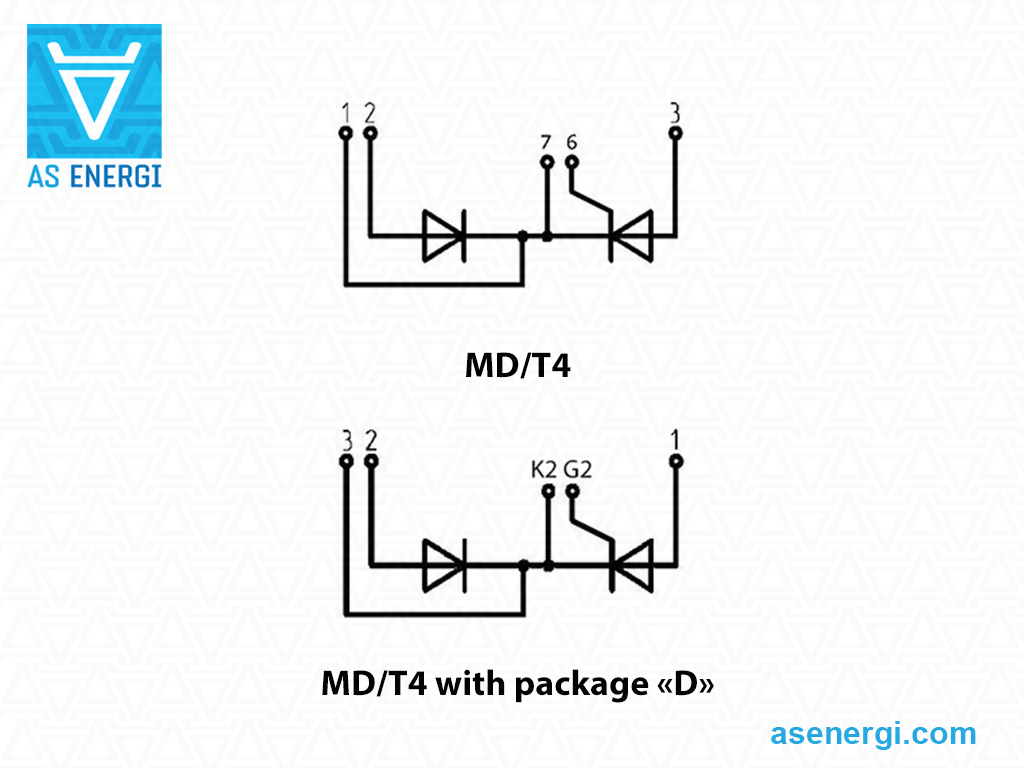

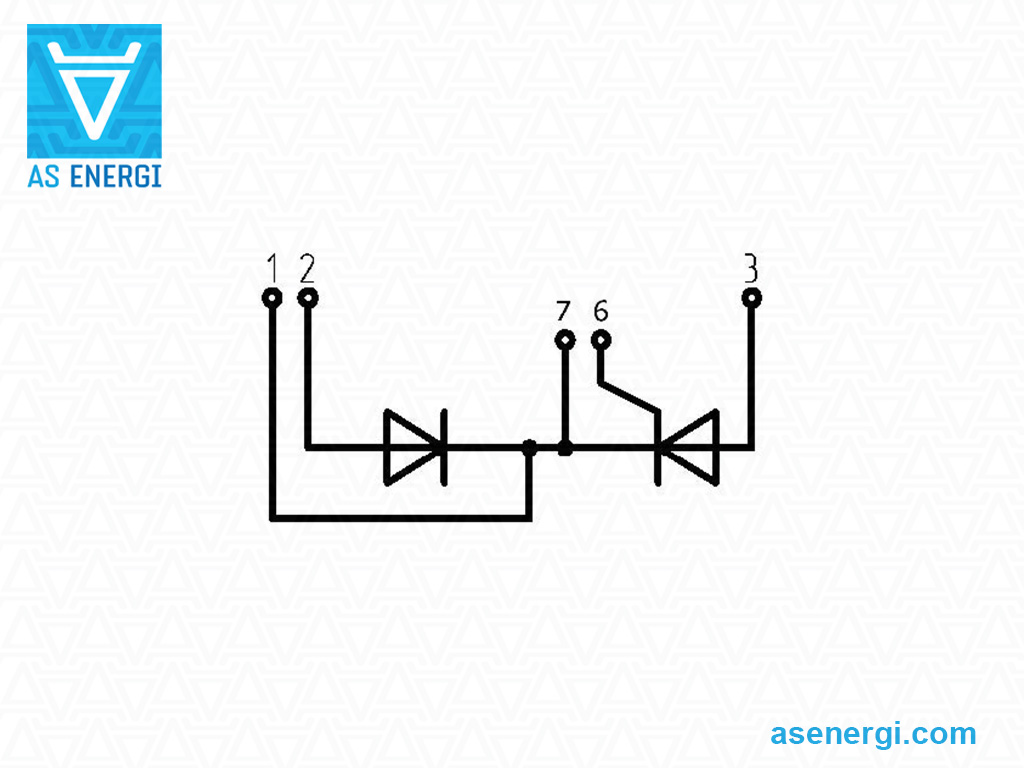

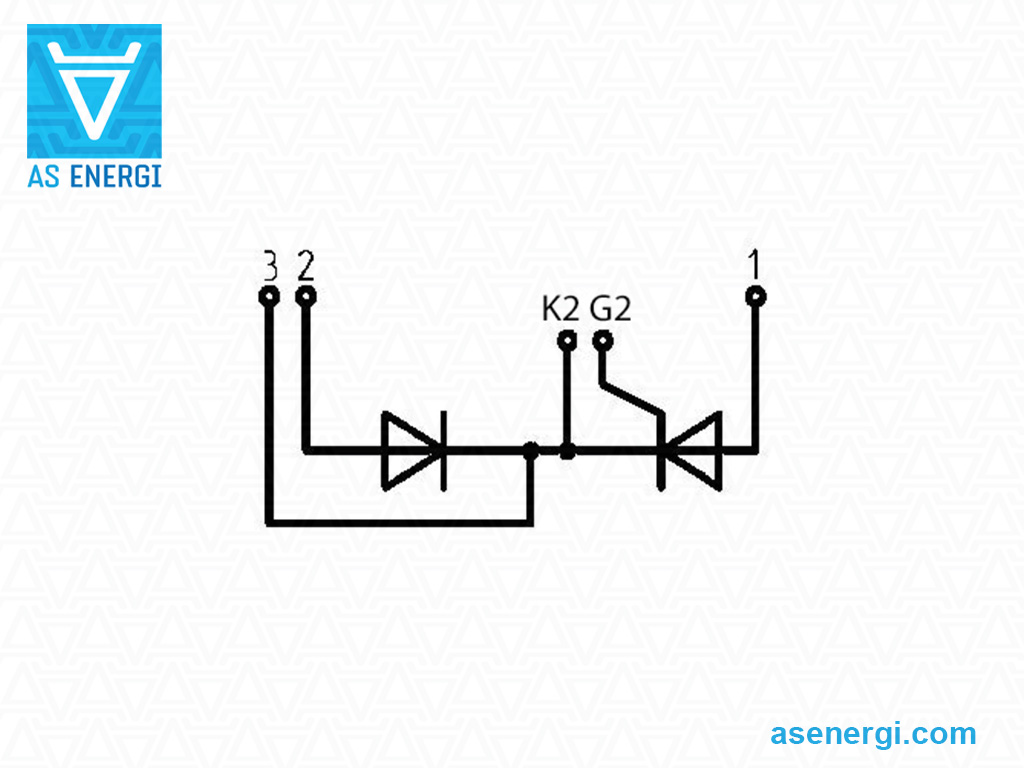

| MD/T4 – Circuito diargam | |||||||||||||
| MD/T4-115-36-F | 115 (85) | 3000-3600 | 2.5 | 400 | 0.95 | 3.000 | 2.45 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MD/T4-130-28-F | 130 (85) | 2400-2800 | 3.4 | 250 | 0.85 | 2.400 | 1.80 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MD/T4-160-36-C1 | 160 (88) | 3000-3600 | 4.0 | 400 | 1.20 | 2.300 | 2.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T4-165-22-F | 165 (85) | 2000-2200 | 4.7 | 160 | 0.80 | 1.350 | 1.50 | 500 | 125 | 0.1800 | 0.35 | F 94x34x30 |
|
| MD/T4-200-28-C1 | 200 (93) | 2600-2800 | 5.5 | 250 | 0.90 | 1.100 | 2.00 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T4-201-18-F | 201 (85) | 1000-1800 | 6.0 | 125 | 0.80 | 0.970 | 1.40 | 500 | 130 | 0.1800 | 0.35 | F 94x34x30 |
|
| MD/T4-240-65-A2 | 240 (85) | 4600-6500 | 4.0 | 630 | 1.10 | 2.500 | 2.10 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T4-250-24-C1 | 250 (91) | 2000-2400 | 7.6 | 200 | 0.80 | 0.700 | 1.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T4-260-44-A2 | 260 (85) | 3800-4400 | 5.0 | 500 | 1.40 | 1.300 | 2.30 | 628 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T4-320-18-C1 | 320 (90) | 1000-1800 | 8.5 | 160 | 0.75 | 0.500 | 1.40 | 785 | 130 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T4-320-36-A2 | 320 (85) | 3000-3600 | 5.5 | 320 | 1.15 | 0.800 | 2.20 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T4-400-28-A2 | 400 (82) | 2600-2800 | 9.0 | 250 | 1.00 | 0.650 | 1.80 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T4-400-44-D | 400 (88) | 3800-4400 | 14.0 | 500 | 1.20 | 0.650 | 2.70 | 2512 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T4-430-24-A2 | 430 (85) | 2000-2400 | 12.0 | 250 | 1.00 | 1.410 | 1.55 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T4-500-36-D | 500 (85) | 3000-3600 | 18.0 | 400 | 1.10 | 0.400 | 1.85 | 1570 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T4-540-18-A2 | 540 (85) | 1400-1800 | 15.5 | 250 | 0.85 | 0.320 | 1.50 | 1570 | 130 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T4-595-18-A2 | 595 (85) | 1400-1800 | 17.5 | 320 | 0.84 | 0.310 | 1.50 | 1570 | 135 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T4-630-28-D | 630 (80) | 2600-2800 | 21.0 | 320 | 0.95 | 0.300 | 1.40 | 1978 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T4-650-12-A2 | 650 (85) | 1000-1200 | 14.0 | 160 | 0.85 | 0.280 | 1.40 | 1978 | 140 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T4-740-24-D | 740 (77) | 2000-2400 | 24.5 | 320 | 0.90 | 0.210 | 1.55 | 3140 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T4-800-18-D | 800 (78) | 1400-1800 | 28.0 | 250 | 0.85 | 0.230 | 1.45 | 2512 | 130 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T4-1000-12-D | 1000 (77) | 1000-1200 | 32.0 | 200 | 0.90 | 0.150 | 1.25 | 3140 | 140 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T4-1250-8-D | 1250 (77) | 100-800 | 34.0 | 160 | 0.80 | 0.120 | 1.20 | 3925 | 150 | 0.0500 | 4.1 | D 150x77x84 |
|

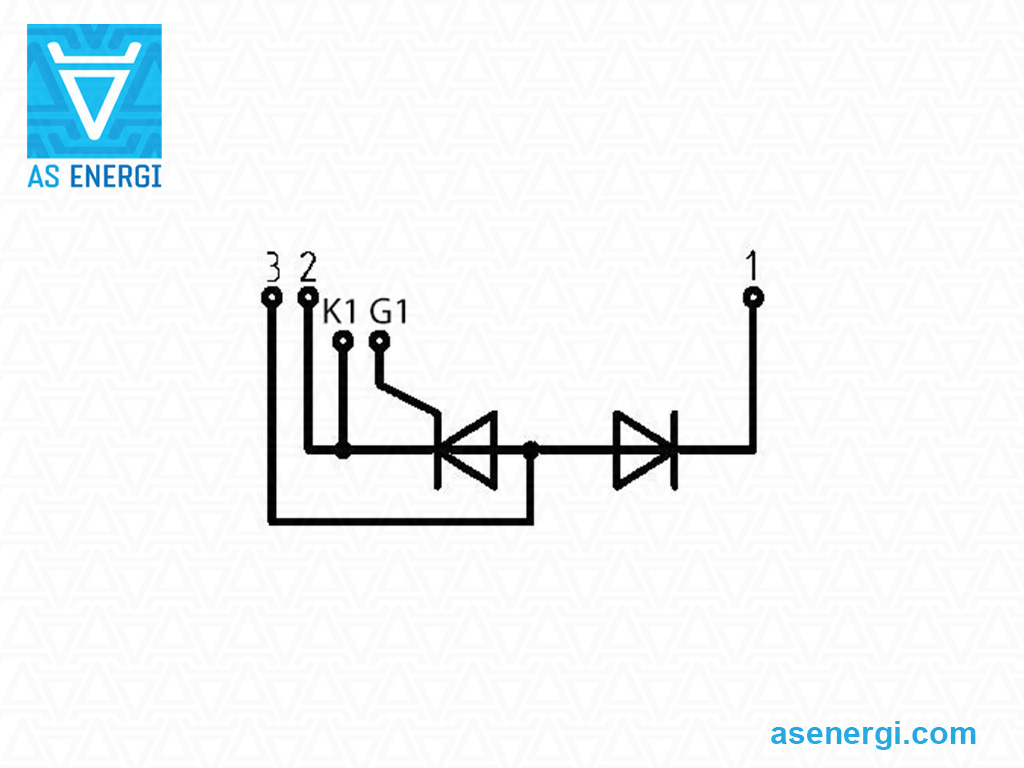

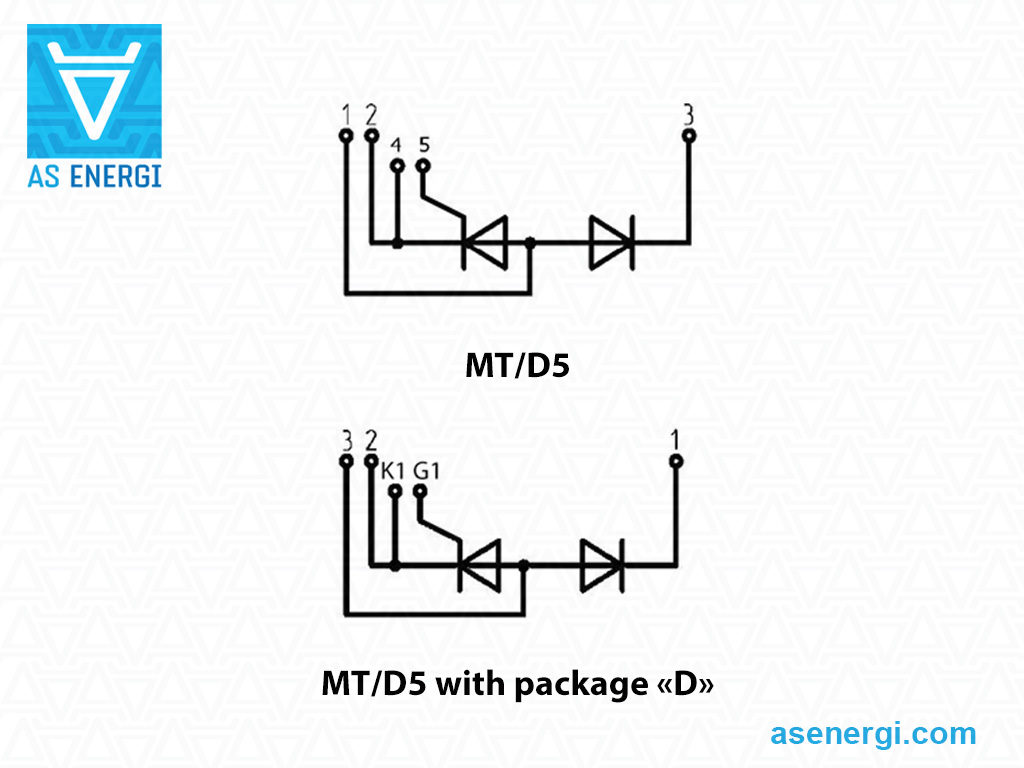

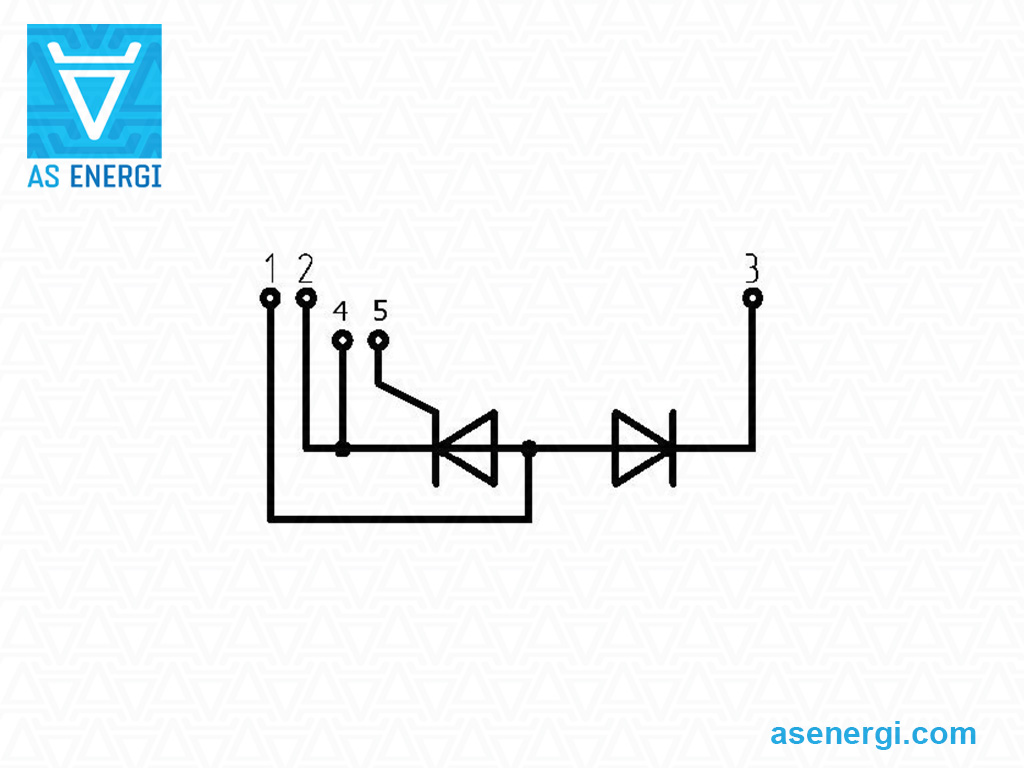

| MT/D5 – Circuito diargam | |||||||||||||
| MT/D5-115-36-F | 115 (85) | 3000-3600 | 2.5 | 400 | 0.95 | 3.000 | 2.45 | 500 | 125 | 0.1900 | 0.35 | F 94x34x30 |
|
| MT/D5-160-36-C1 | 160 (88) | 3000-3600 | 4.0 | 400 | 1.20 | 2.300 | 2.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D5-200-28-C1 | 200 (93) | 2600-2800 | 5.5 | 250 | 0.90 | 1.100 | 2.00 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D5-240-65-A2 | 240 (85) | 4600-6500 | 4.0 | 630 | 1.10 | 2.500 | 2.10 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D5-250-24-C1 | 250 (91) | 2000-2400 | 7.6 | 200 | 0.80 | 0.700 | 1.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D5-260-44-A2 | 260 (85) | 3800-4400 | 5.0 | 500 | 1.40 | 1.300 | 2.30 | 628 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D5-320-18-C1 | 320 (90) | 1000-1800 | 8.5 | 160 | 0.75 | 0.500 | 1.40 | 785 | 130 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MT/D5-320-36-A2 | 320 (85) | 3000-3600 | 5.5 | 320 | 1.15 | 0.800 | 2.20 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MT/D5-400-28-A2 | 400 (82) | 2600-2800 | 9.0 | 250 | 1.00 | 0.650 | 1.80 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D5-400-44-D | 400 (88) | 3800-4400 | 14.0 | 500 | 1.20 | 0.650 | 2.70 | 2512 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D5-430-24-A2 | 430 (85) | 2000-2400 | 12.0 | 250 | 1.00 | 1.410 | 1.55 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D5-500-36-D | 500 (85) | 3000-3600 | 18.0 | 400 | 1.10 | 0.400 | 1.85 | 1570 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D5-540-18-A2 | 540 (85) | 1400-1800 | 15.5 | 250 | 0.85 | 0.320 | 1.50 | 1570 | 130 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D5-595-18-A2 | 595 (85) | 1400-1800 | 17.5 | 320 | 0.84 | 0.310 | 1.50 | 1570 | 135 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D5-630-28-D | 630 (80) | 2600-2800 | 21.0 | 320 | 0.95 | 0.300 | 1.40 | 1978 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D5-650-12-A2 | 650 (85) | 1000-1200 | 14.0 | 160 | 0.85 | 0.280 | 1.40 | 1978 | 140 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MT/D5-740-24-D | 740 (77) | 2000-2400 | 24.5 | 320 | 0.90 | 0.210 | 1.55 | 3140 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D5-800-18-D | 800 (78) | 1400-1800 | 28.0 | 250 | 0.85 | 0.230 | 1.45 | 2512 | 130 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D5-1000-12-D | 1000 (77) | 1000-1200 | 32.0 | 200 | 0.90 | 0.150 | 1.25 | 3140 | 140 | 0.0500 | 4.1 | D 150x77x84 |
|
| MT/D5-1250-8-D | 1250 (77) | 100-800 | 34.0 | 160 | 0.80 | 0.120 | 1.20 | 3925 | 150 | 0.0500 | 4.1 | D 150x77x84 |
|

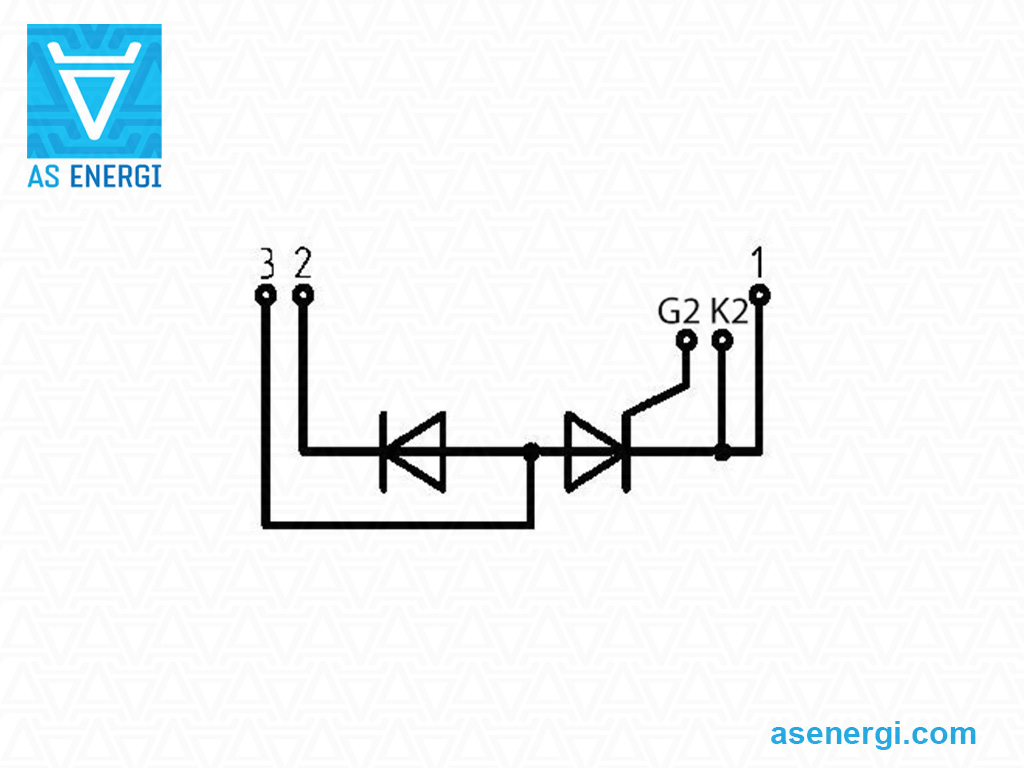

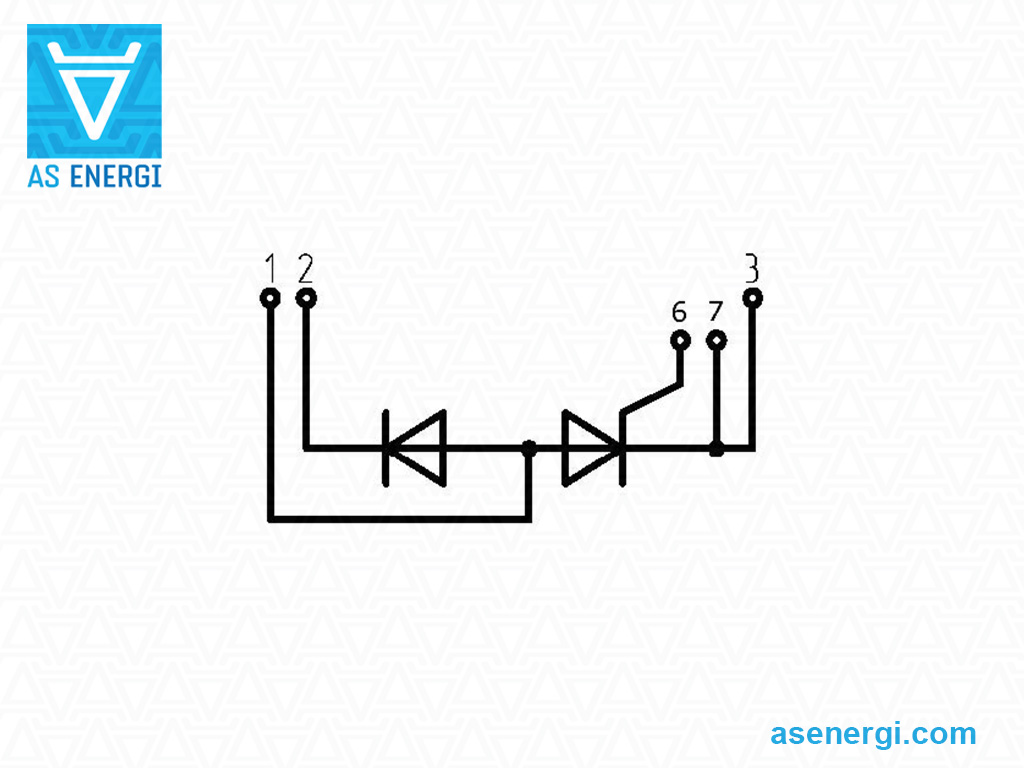

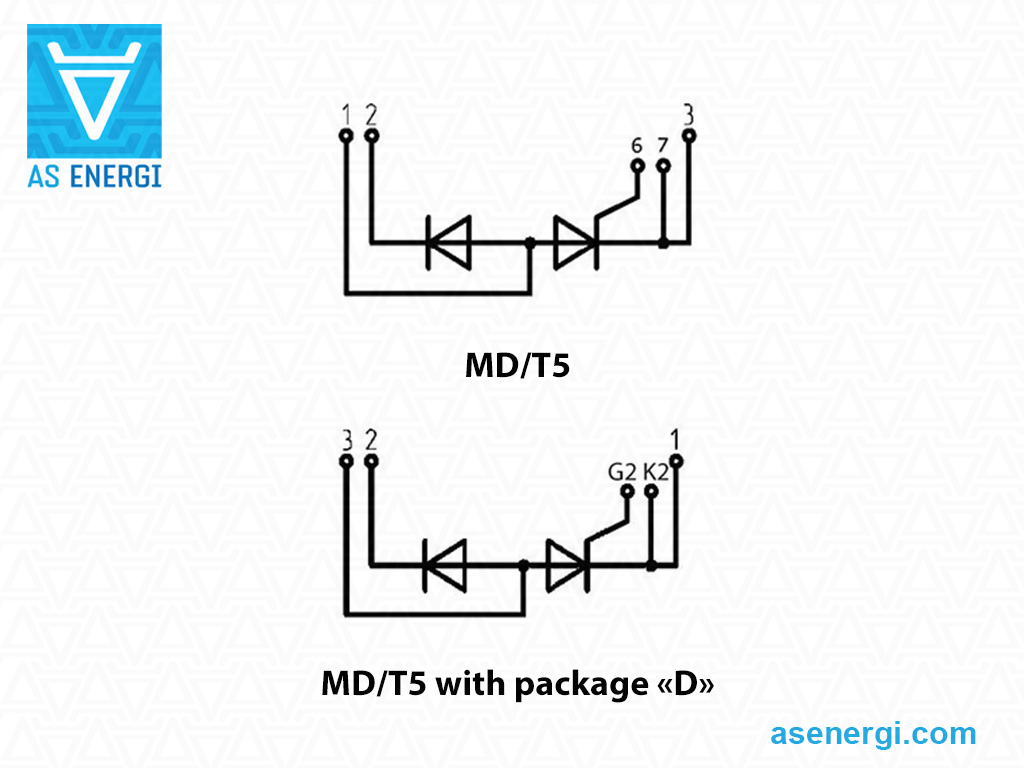

| MD/T5 – Circuito diargam | |||||||||||||
| MD/T5-160-36-C1 | 160 (88) | 3000-3600 | 4.0 | 400 | 1.20 | 2.300 | 2.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T5-200-28-C1 | 200 (93) | 2600-2800 | 5.5 | 250 | 0.90 | 1.100 | 2.00 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T5-240-65-A2 | 240 (85) | 4600-6500 | 4.0 | 630 | 1.10 | 2.500 | 2.10 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T5-250-24-C1 | 250 (91) | 2000-2400 | 7.6 | 200 | 0.80 | 0.700 | 1.50 | 785 | 125 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T5-260-44-A2 | 260 (85) | 3800-4400 | 5.0 | 500 | 1.40 | 1.300 | 2.30 | 628 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T5-320-18-C1 | 320 (90) | 1000-1800 | 8.5 | 160 | 0.75 | 0.500 | 1.40 | 785 | 130 | 0.1100 | 0.86 | C1 92x52x50 |
|
| MD/T5-320-36-A2 | 320 (85) | 3000-3600 | 5.5 | 320 | 1.15 | 0.800 | 2.20 | 785 | 125 | 0.0680 | 1.5 | A2 124x60x52 |
|
| MD/T5-400-28-A2 | 400 (82) | 2600-2800 | 9.0 | 250 | 1.00 | 0.650 | 1.80 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T5-400-44-D | 400 (88) | 3800-4400 | 14.0 | 500 | 1.20 | 0.650 | 2.70 | 2512 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T5-430-24-A2 | 430 (85) | 2000-2400 | 12.0 | 250 | 1.00 | 1.410 | 1.55 | 1256 | 125 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T5-500-36-D | 500 (85) | 3000-3600 | 18.0 | 400 | 1.10 | 0.400 | 1.85 | 1570 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T5-540-18-A2 | 540 (85) | 1400-1800 | 15.5 | 250 | 0.85 | 0.320 | 1.50 | 1570 | 130 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T5-595-18-A2 | 595 (85) | 1400-1800 | 17.5 | 320 | 0.84 | 0.310 | 1.50 | 1570 | 135 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T5-630-28-D | 630 (80) | 2600-2800 | 21.0 | 320 | 0.95 | 0.300 | 1.40 | 1978 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T5-650-12-A2 | 650 (85) | 1000-1200 | 14.0 | 160 | 0.85 | 0.280 | 1.40 | 1978 | 140 | 0.0650 | 1.5 | A2 124x60x52 |
|
| MD/T5-740-24-D | 740 (77) | 2000-2400 | 24.5 | 320 | 0.90 | 0.210 | 1.55 | 3140 | 125 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T5-800-18-D | 800 (78) | 1400-1800 | 28.0 | 250 | 0.85 | 0.230 | 1.45 | 2512 | 130 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T5-1000-12-D | 1000 (77) | 1000-1200 | 32.0 | 200 | 0.90 | 0.150 | 1.25 | 3140 | 140 | 0.0500 | 4.1 | D 150x77x84 |
|
| MD/T5-1250-8-D | 1250 (77) | 100-800 | 34.0 | 160 | 0.80 | 0.120 | 1.20 | 3925 | 150 | 0.0500 | 4.1 | D 150x77x84 |
|
Guía de numeración de piezas para módulos de diodos tiristores:
| MT/D | 5 | – | 1000 | – | 12 | – | A2 | – | P2 | – | D | – | N |
| MT/D | – | Módulo tiristor-diodos en serie,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 5 | – | Esquema de conexión. | ||||||||||||||||||||||||||||||||||||
| 1000 | – | Corriente nominal IT(AV), A. | ||||||||||||||||||||||||||||||||||||
| 12 | – | Clase de tensión VRRM / 100 (Tensión nominal – 1200 V). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| P2 | – | Parámetro del tiempo de desconexión tq:
|
||||||||||||||||||||||||||||||||||||
| D | – | Tipo de vivienda. | ||||||||||||||||||||||||||||||||||||
| N | – | Condiciones ambientales: N – Normal. |
Esquema de conexión de los módulos tiristor-diodos MT/D3, MT/D4, MT/D5, MD/T3, MD/T4, MD/T5
|
|
|
|
|
|
| MT/D3 | MT/D4 | MT/D5 | MD/T3 | MD/T4 | MD/T5 |
|
|
|
|
|
|
| MT/D3 con paquete "D" |
MT/D4 con paquete "D" |
MT/D5 con paquete "D" |
MD/T3 con paquete "D" |
MD/T4 con paquete "D" |
MD/T5 con paquete "D" |
Dimensiones de los módulos tiristor-diodos MT/D3, MT/D4, MT/D5, MD/T3, MD/T4, MD/T5:
-

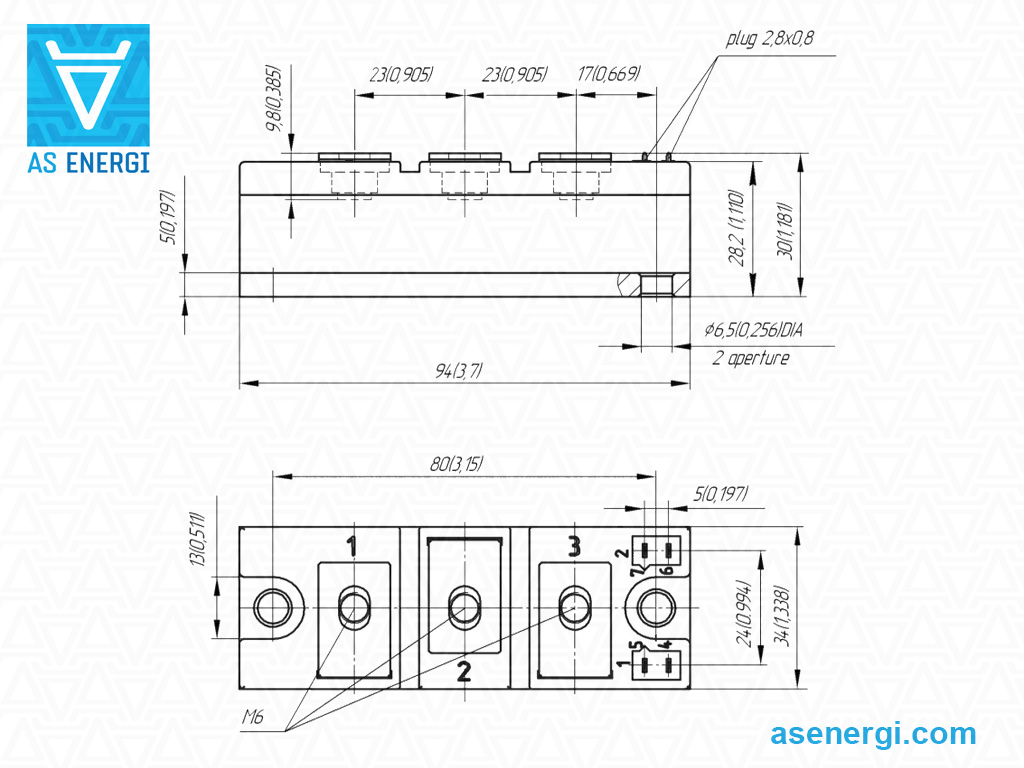

Paquete F
-

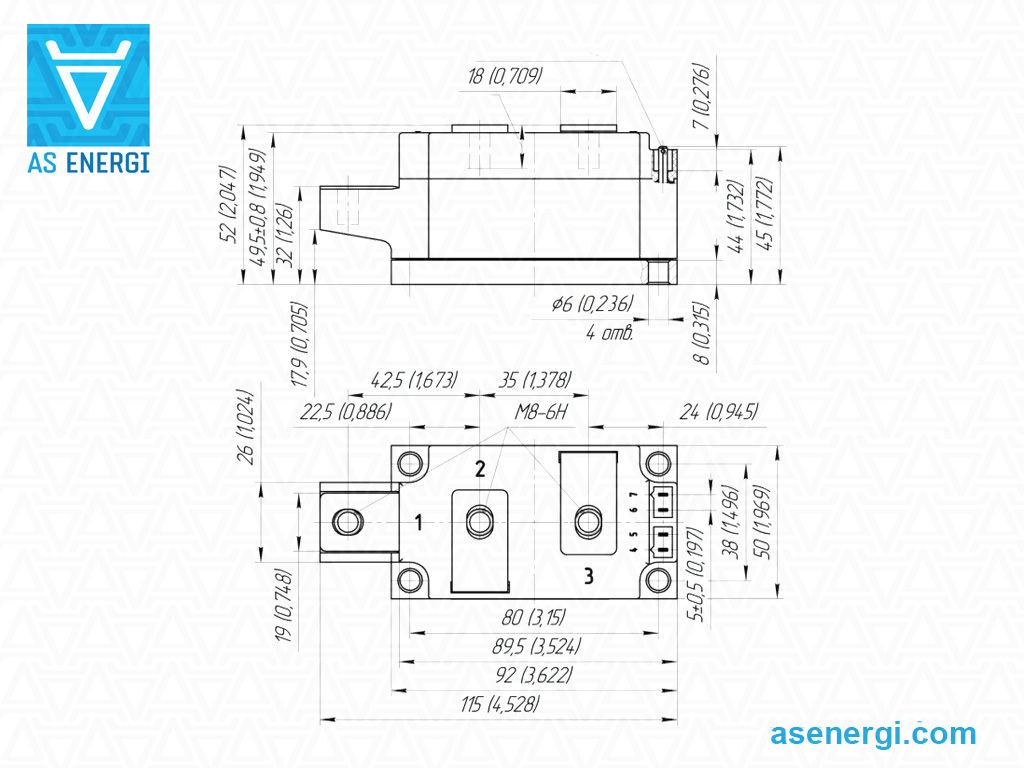

Paquete C1
-

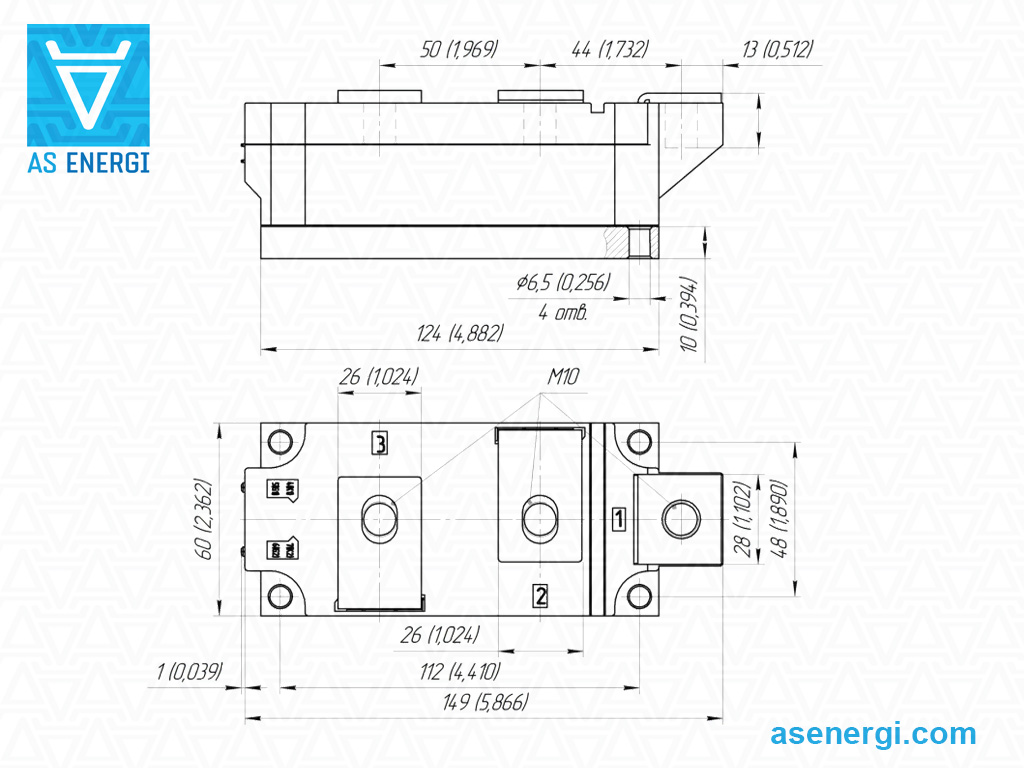

Paquete А2
-

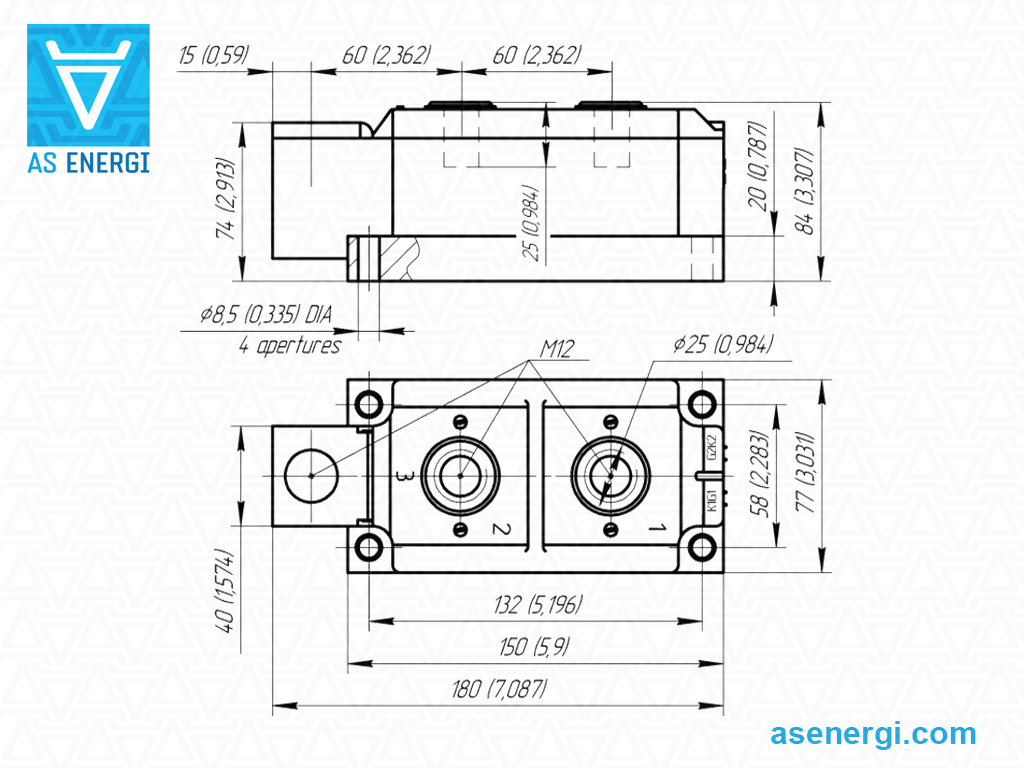

Paquete D
Foto de módulos tiristores:
Recomendaciones para el montaje de módulos de potencia
Especificaciones del disipador térmico y la superficie, preparación
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la ficha de datos, la superficie de contacto del disipador debe estar limpia y libre de partículas de polvo. Es recomendable limpiar la superficie de montaje del disipador con toallitas y un limpiador a base de alcohol, como isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– Desnivel de la zona de montaje del disipador: ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión por plantilla para aplicar el material de interfaz térmica. Se recomienda utilizar un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para la producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor de pasta térmica optimizado.
Par de Montaje en el Disipador MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad o tornillos combinados. Se debe observar el valor de par especificado en la ficha de datos.
Se recomienda un par de apriete previo y un nuevo apriete al valor de par indicado. Para el proceso de atornillado, se debe limitar la velocidad y se recomienda una limitación suave del par para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
