Pavlo GorkunMódulos de diodos tiristores SKKH, SEMIPACK
Los módulos SKKH Semikron tienen un diseño monolítico con topología dual de semiconductores (dos interruptores): tipo tiristor-diodo. Se utilizan en circuitos de CC y CA con cargas de hasta 570A y tensiones de pulso inverso de hasta 2200V.
Módulos de tiristor-diodo AMKH AS ENERGITM son un reemplazo, dispositivo semiconductor equivalente y alternativo para SKKH Semikron.
Los módulos SCR están alojados en un SEMIPACK, una carcasa estándar de la industria que facilita la integración del dispositivo en equipos existentes.
La familia SEMIPACK tiene tres construcciones internas diferentes:
construcción soldada (SEMIPACK 1): el contacto se establece mediante capas de soldadura;
construcción con unión (SEMIPACK 0, 2, 3): la conexión entre el electrodo superior de los chips y los DBC se realiza mediante cables de unión;
construcción con contacto a presión (SEMIPACK 3, 4, 5, 6): el contacto se establece por presión, ensamblaje sin soldadura.
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo). Los terminales de control están marcados como 4 (K1), 5 (G1).
Los módulos de tiristor-diodo SKKH se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, convertidores, controladores de altos hornos o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristor / diodo de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristor / diodo, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de módulos de potencia, tiristores y diodos, envíe una solicitud por correo electrónico a:
Le proporcionaremos una oferta comercial para la entrega.
¡Para pedidos grandes, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

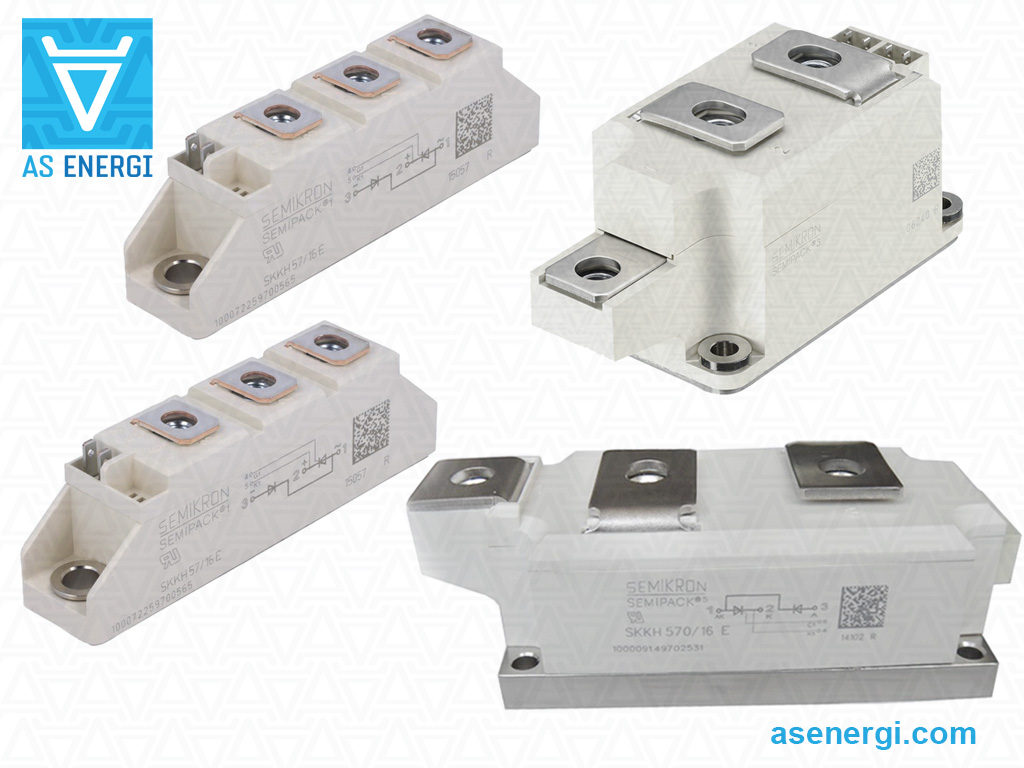

Galería de fotos

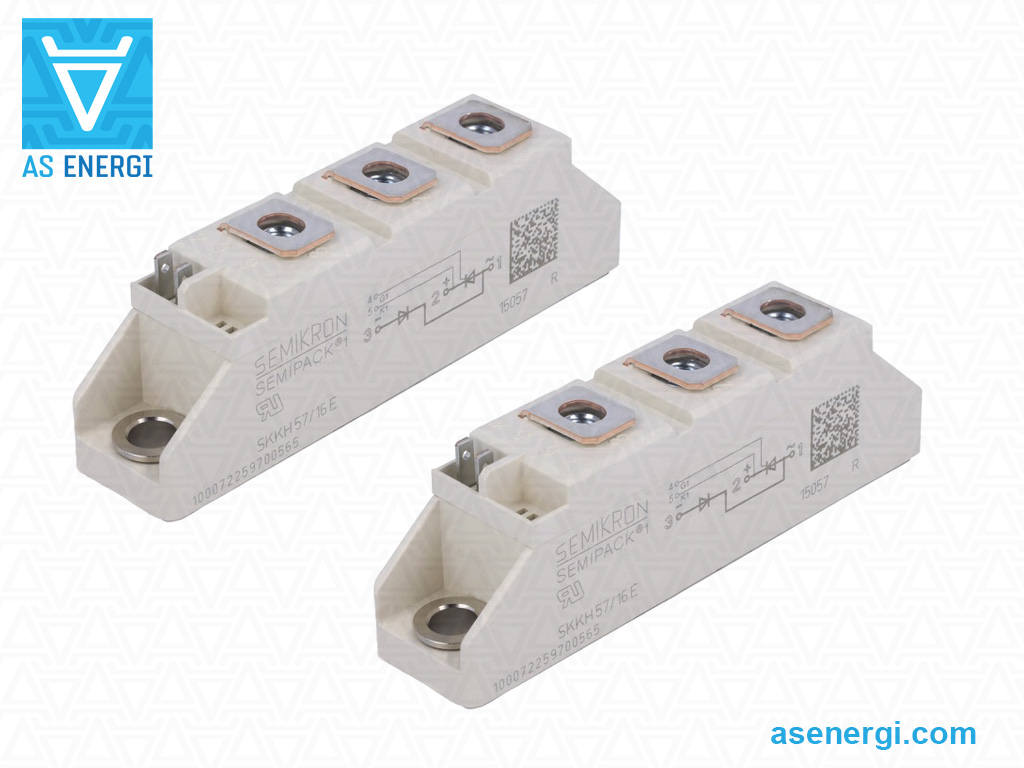

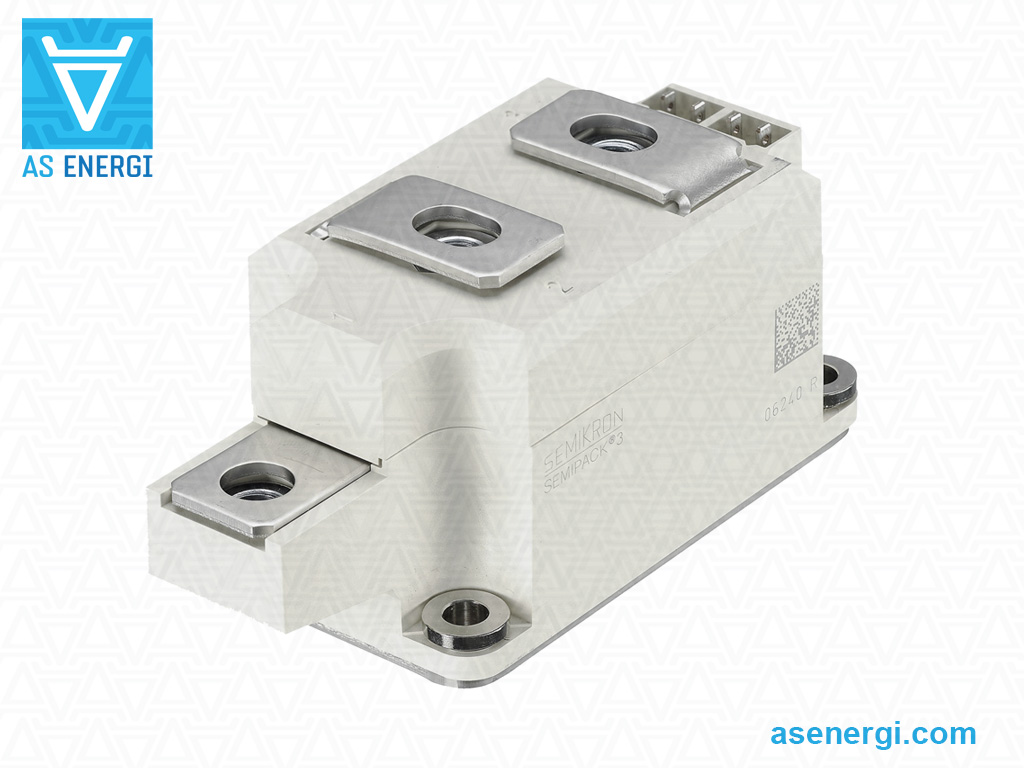

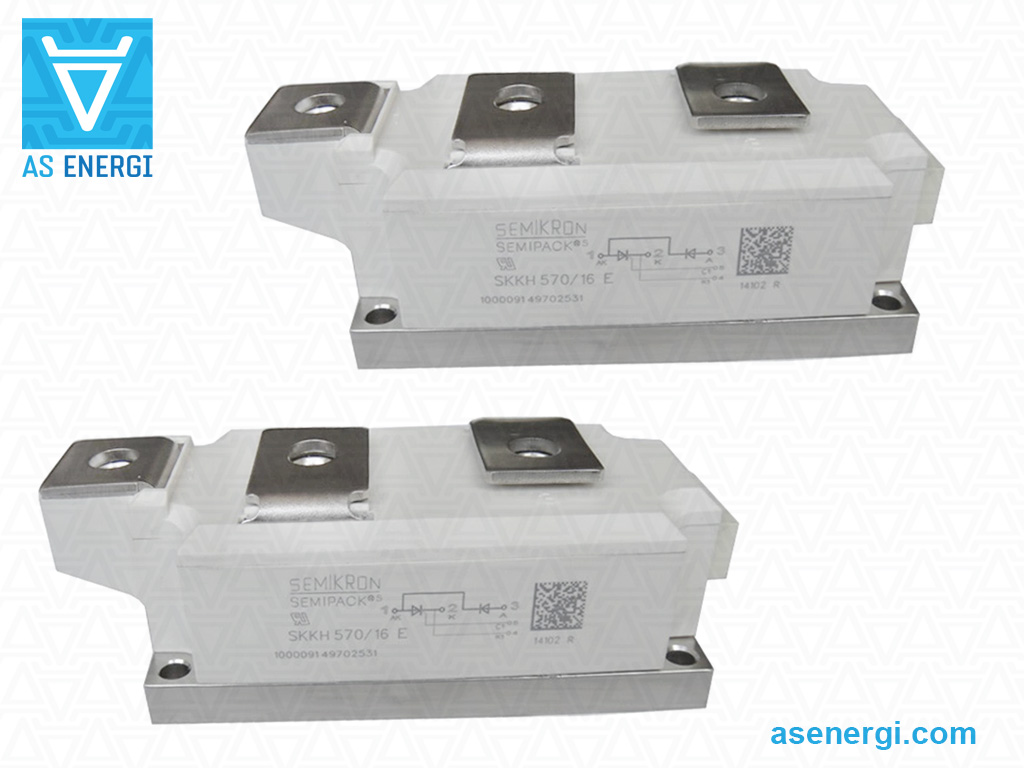

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Carcasa Módulos de diodo tiristor SKKH

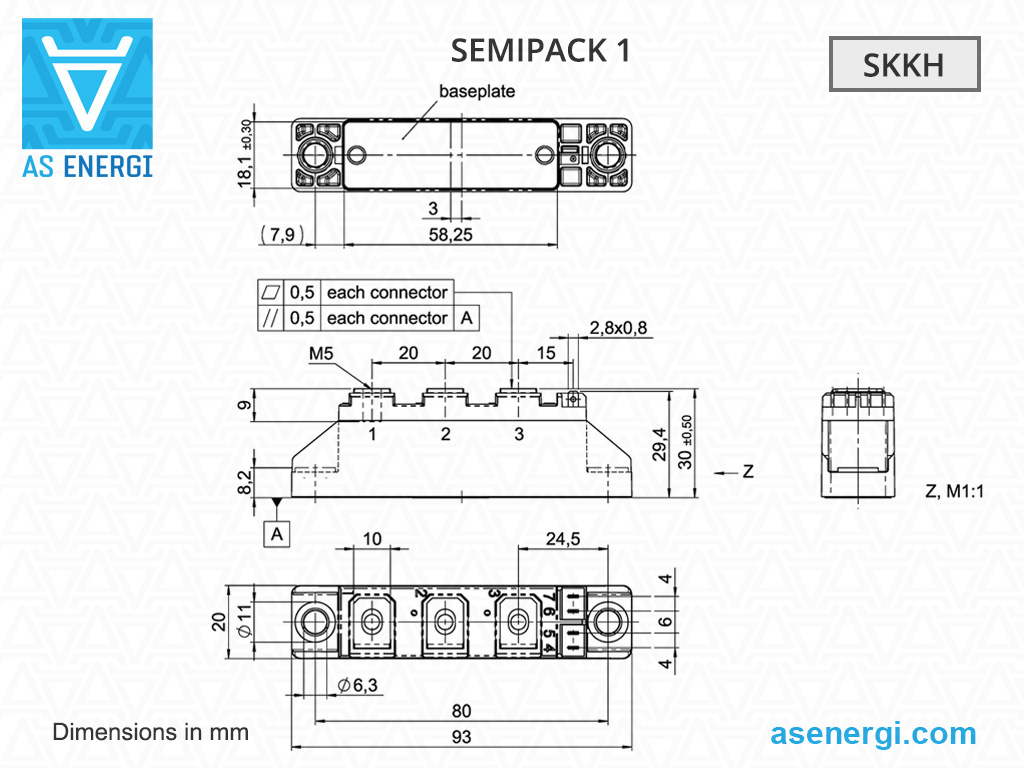

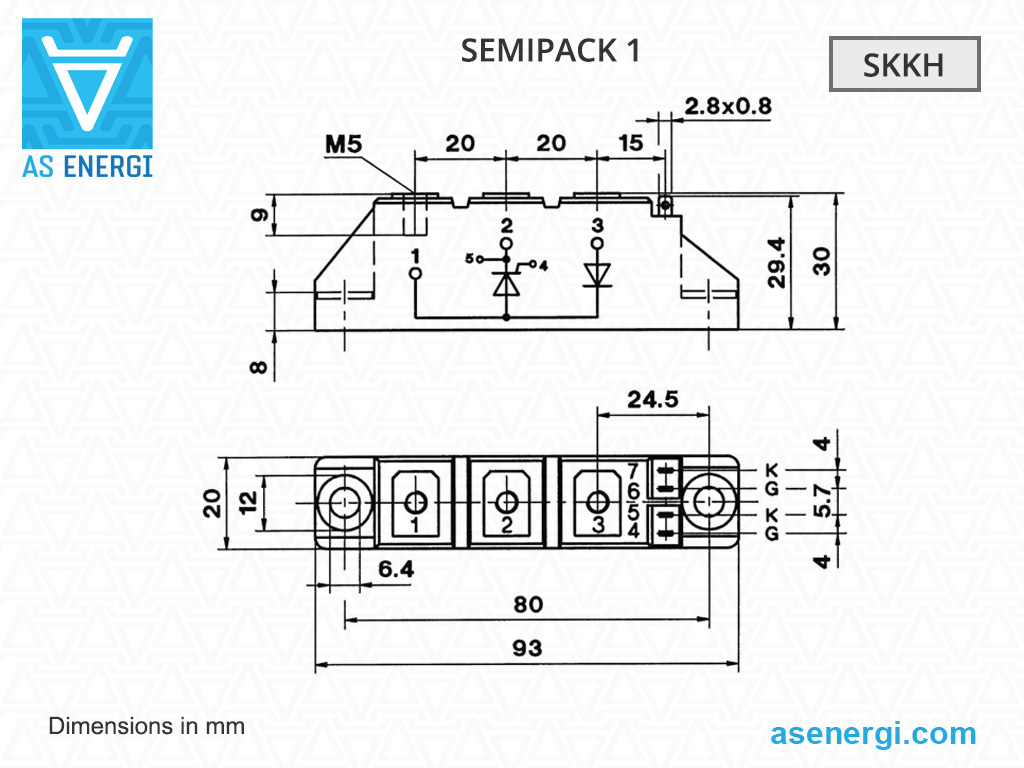

SEMIPACK 1 |

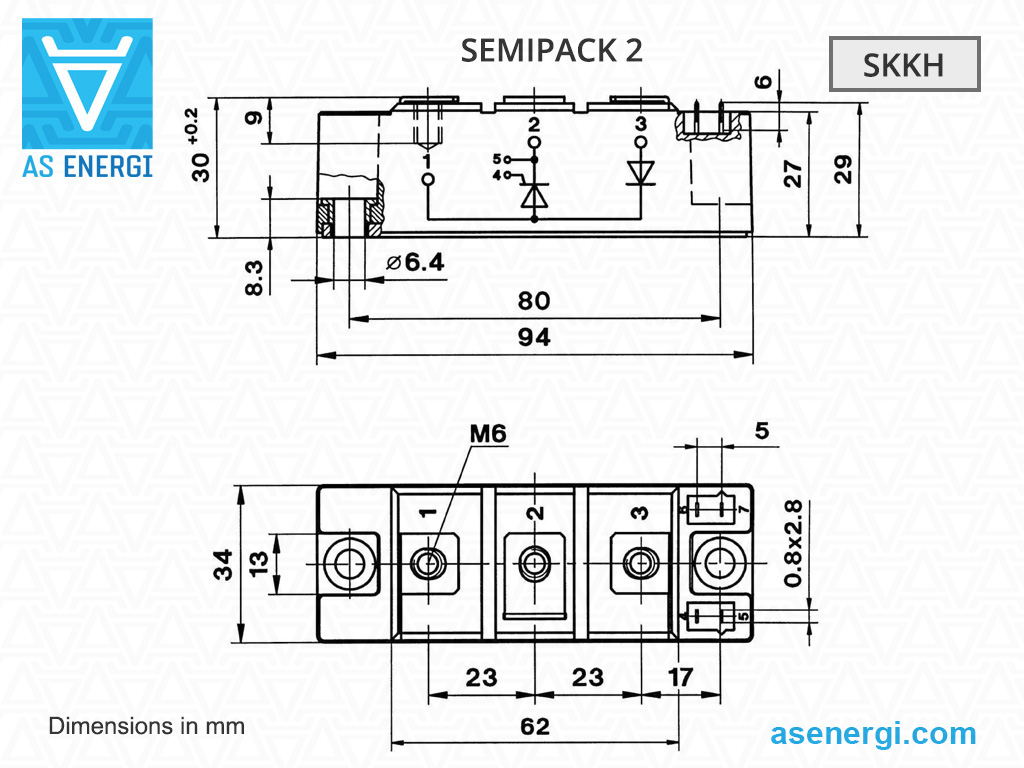

SEMIPACK 2 |

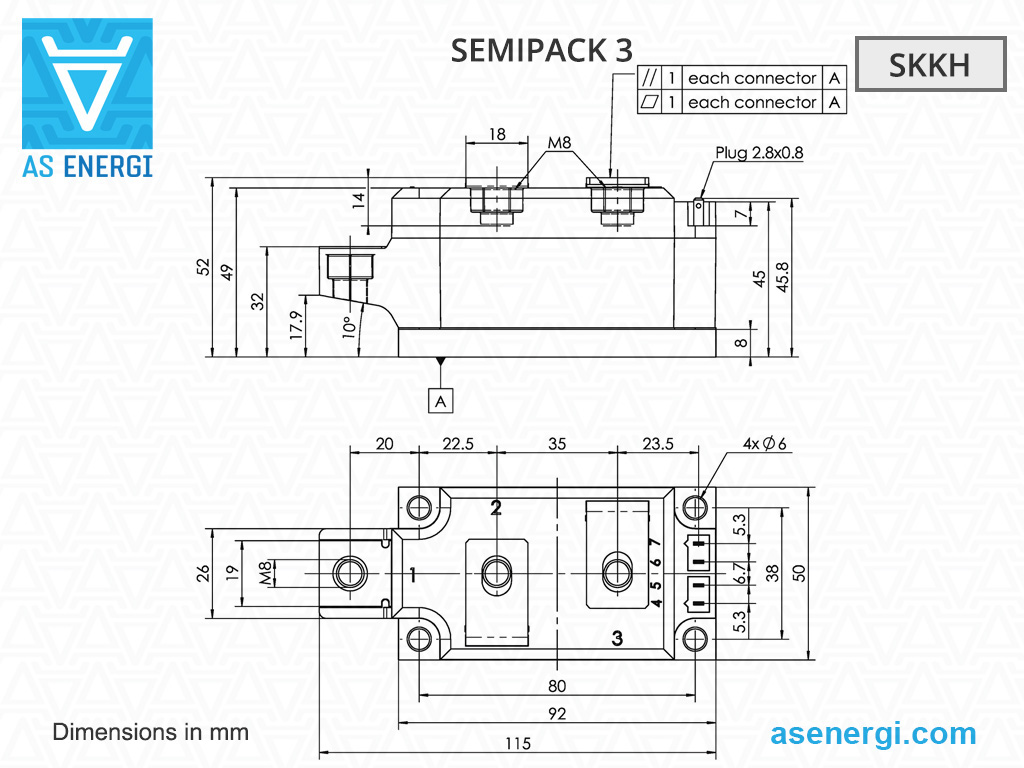

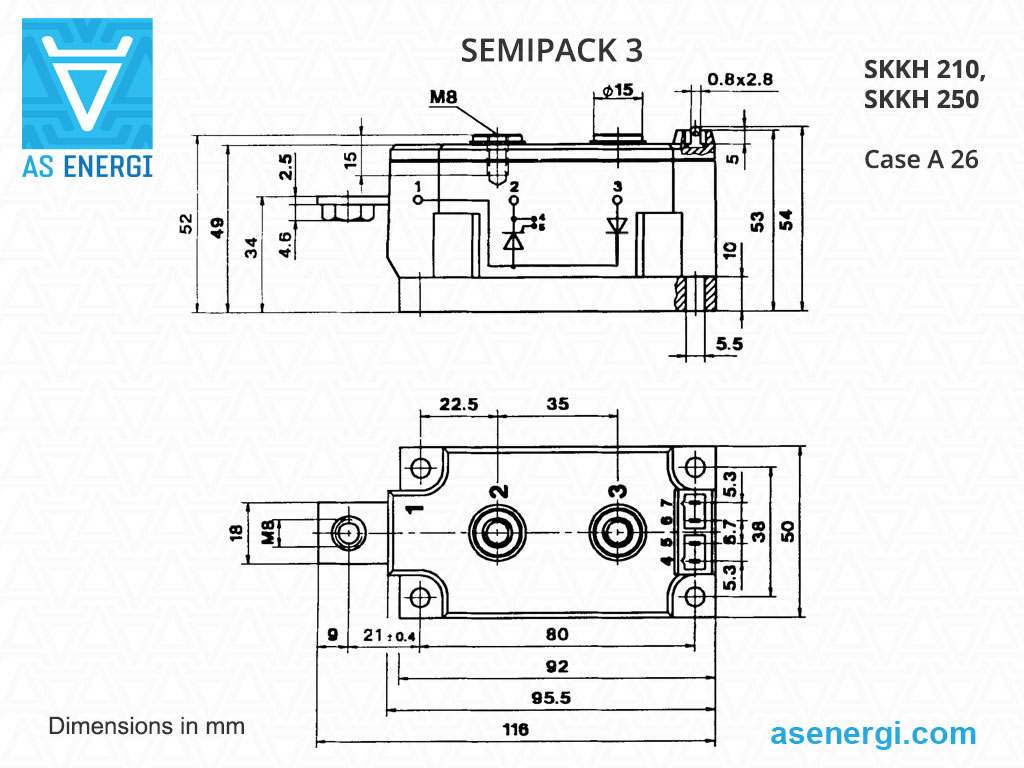

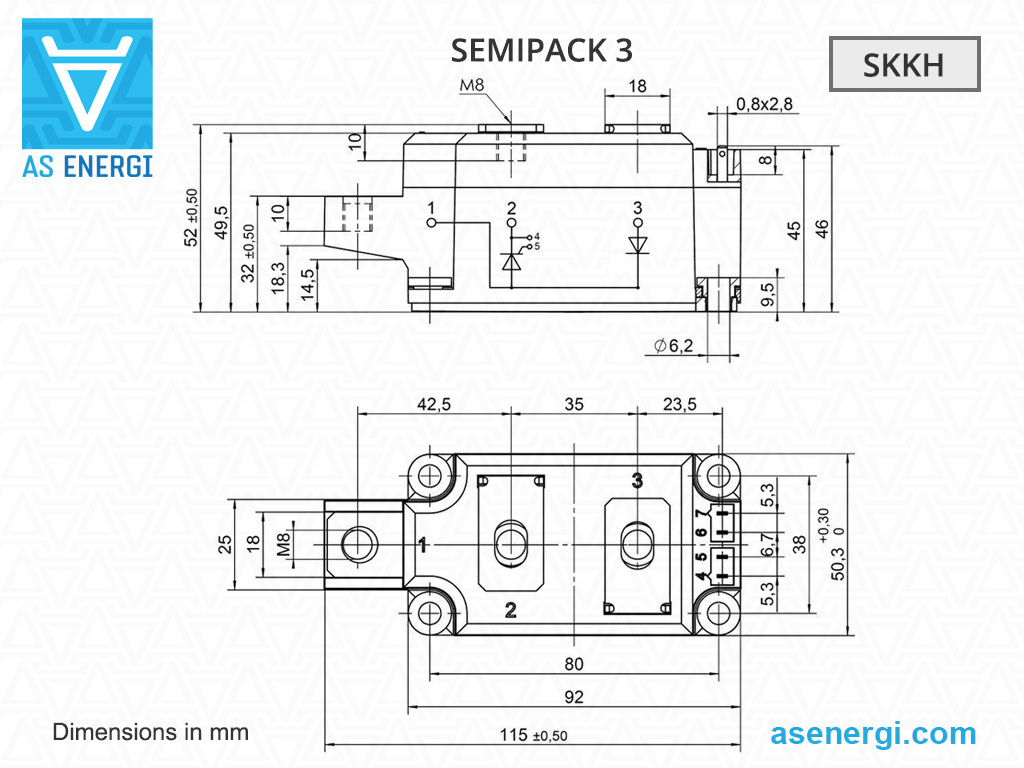

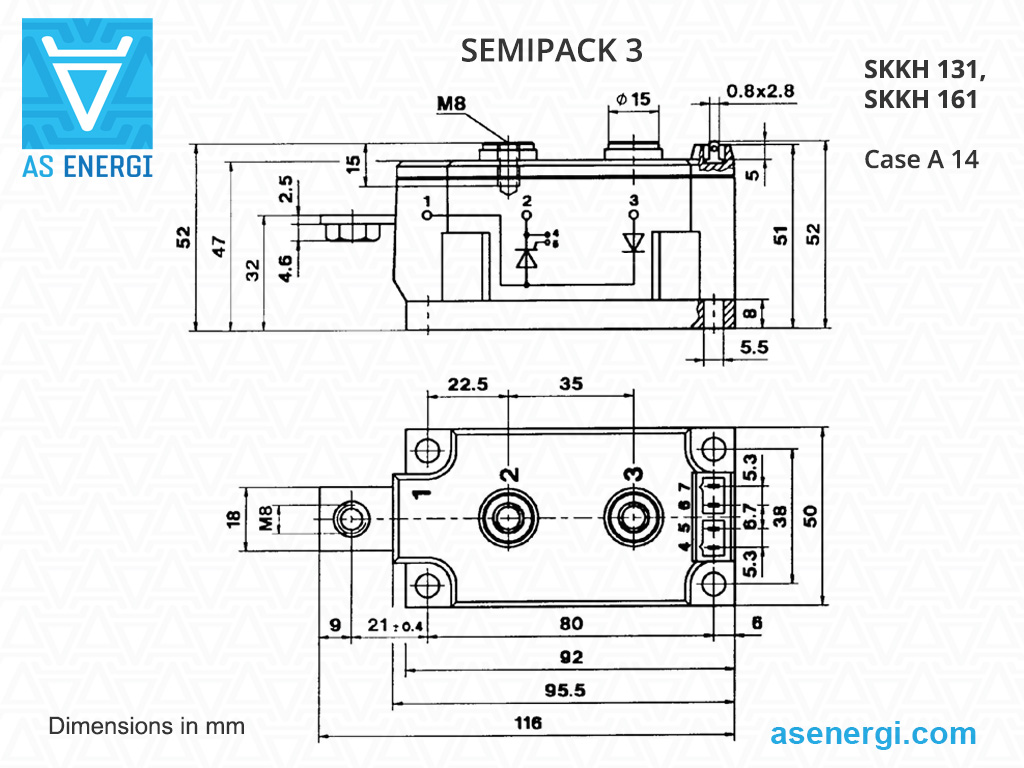

SEMIPACK 3 pegado |

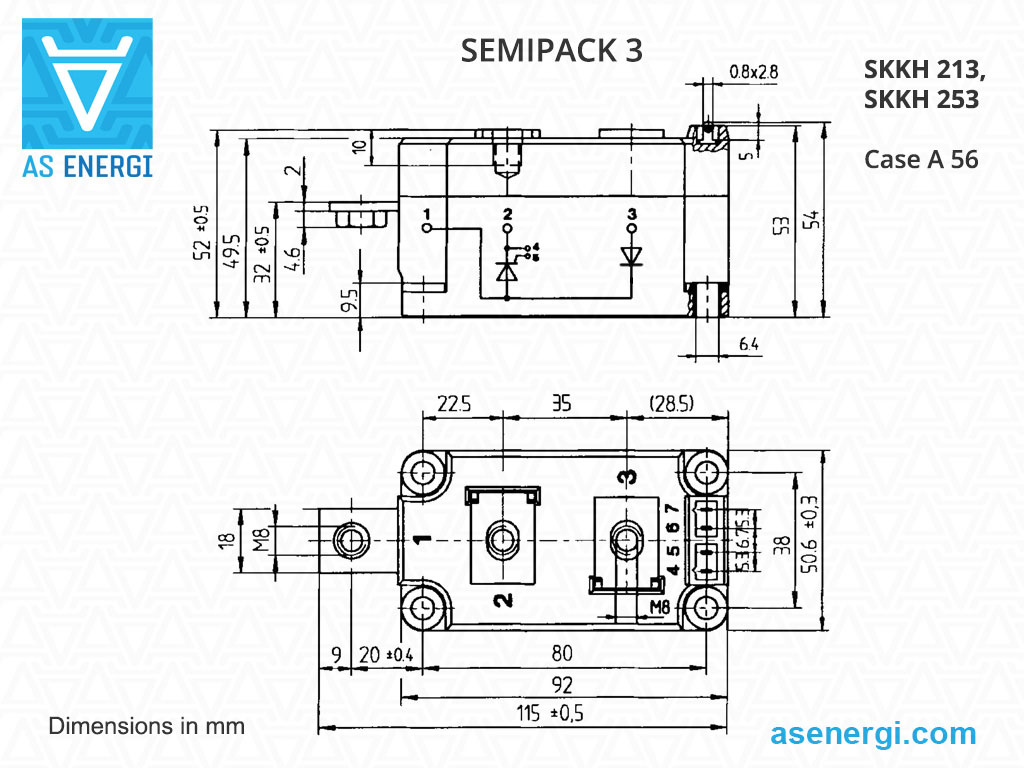

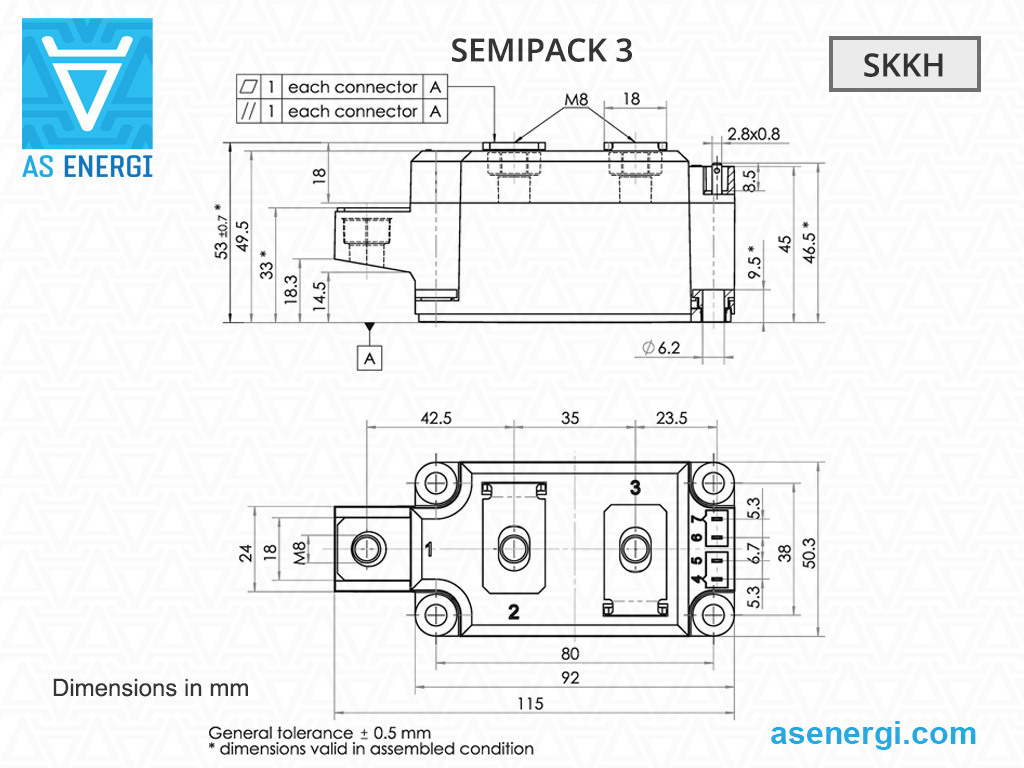

SEMIPACK 3 contacto de presión |

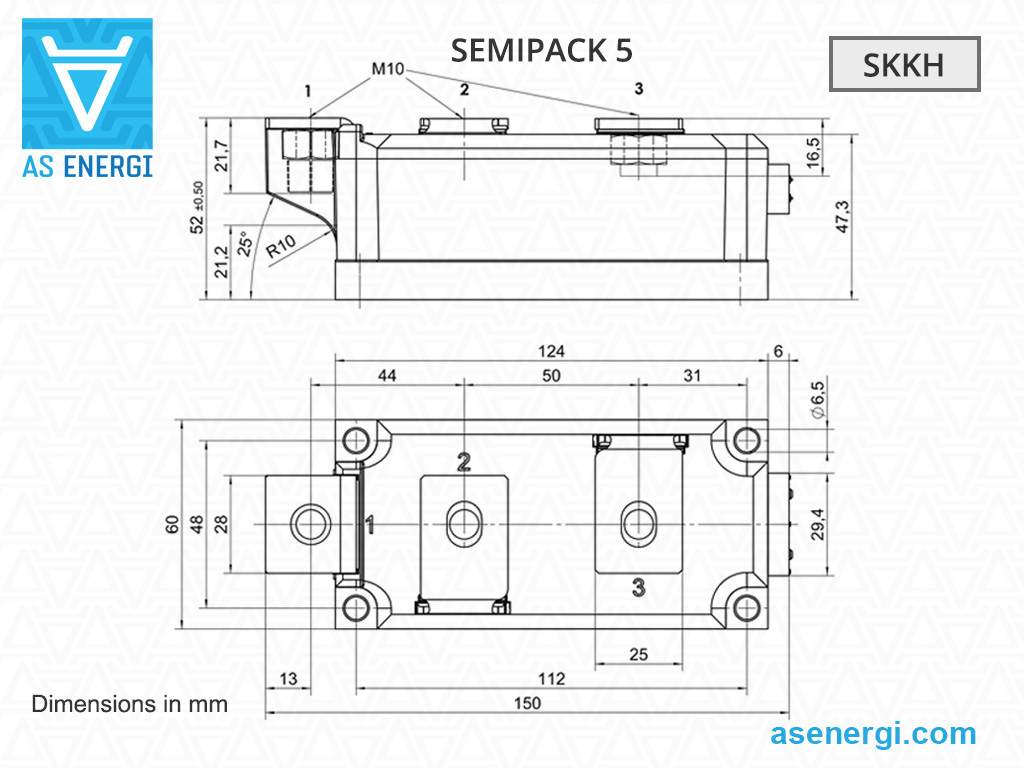

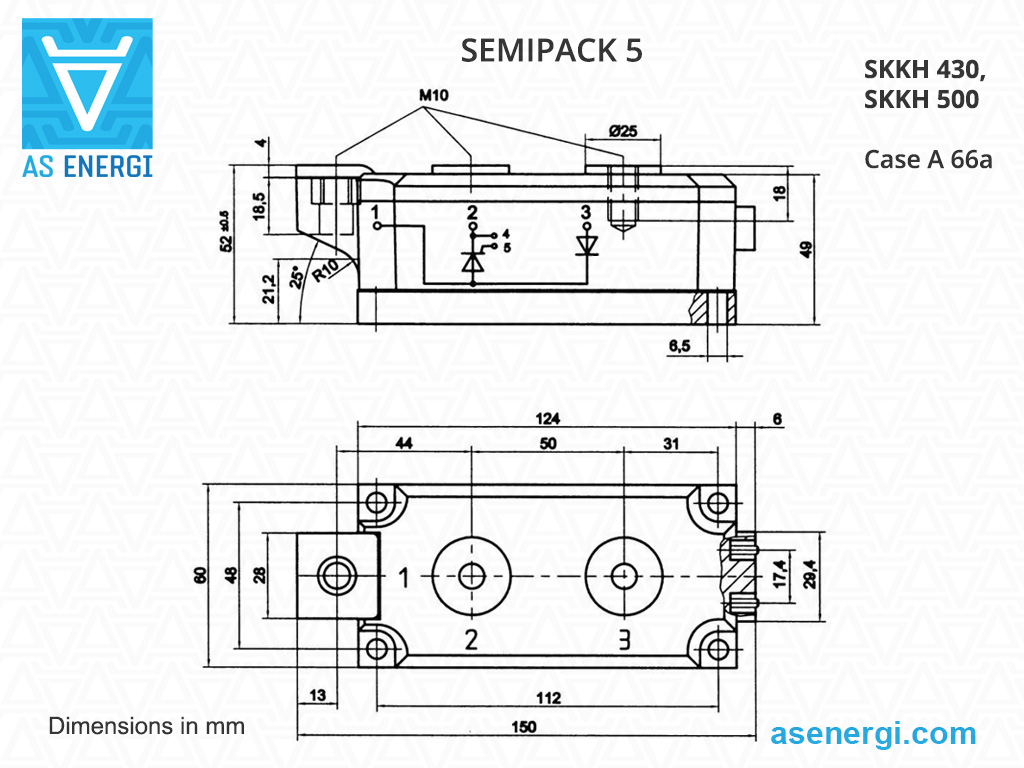

SEMIPACK 5 |
Especificaciones generales de los módulos de diodos tiristores SKKH
| Serie | Tipo | ITAV/IFAV (TC=85ºC) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | Paquete, Dimensiones L×B×H |
Ficha de datos |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| SEMIPACK 1 | |||||||||||||
| SKKH 27 | SKKH 27/08E | 25 | 800-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
 |
| SKKH 27/12E | |||||||||||||
| SKKH 27/14E | |||||||||||||
| SKKH 27/16E | |||||||||||||
| SKKH 27/18E | |||||||||||||
| SKKH 42 | SKKH 42/08E | 40 | 800-1800 | 850 | 3.60 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 42/12E | |||||||||||||
| SKKH 42/14E | |||||||||||||
| SKKH 42/16E | |||||||||||||
| SKKH 42/18E | |||||||||||||
| SKKH 57 | SKKH 57/08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 57/12E | |||||||||||||
| SKKH 57/14E | |||||||||||||
| SKKH 57/16E | |||||||||||||
| SKKH 57/18E | |||||||||||||
| SKKH 57 H4 | SKKH 57/20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 57/22E H4 | |||||||||||||
| SKKH 58 | SKKH 58/16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKH 72 | SKKH 72/08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 72/12E | |||||||||||||
| SKKH 72/14E | |||||||||||||
| SKKH 72/16E | |||||||||||||
| SKKH 72/18E | |||||||||||||
| SKKH 72 H4 | SKKH 72/20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 72/22E H4 | |||||||||||||
| SKKH 92 | SKKH 92/08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 92/12E | |||||||||||||
| SKKH 92/14E | |||||||||||||
| SKKH 92/16E | |||||||||||||
| SKKH 92/18E | |||||||||||||
| SKKH 106 | SKKH 106/08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 106/12E | |||||||||||||
| SKKH 106/14E | |||||||||||||
| SKKH 106/16E | |||||||||||||
| SKKH 106/18E | |||||||||||||
| SKKH 107 | SKKH 107/16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | SEMIPACK 1 93x20x30 |
|
| SEMIPACK 2 | |||||||||||||
| SKKH 122 | SKKH 122/08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKH 122/12E | |||||||||||||
| SKKH 122/14E | |||||||||||||
| SKKH 122/16E | |||||||||||||
| SKKH 122/18E | |||||||||||||
| SKKH 132 | SKKH 132/08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.21 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKH 132/12E | |||||||||||||
| SKKH 132/14E | |||||||||||||
| SKKH 132/16E | |||||||||||||
| SKKH 132/18E | |||||||||||||
| SKKH 132 H4 | SKKH 132/20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | SEMIPACK 2 94x34x30 |
|
| SKKH 132/22E H4 | |||||||||||||
| SKKH 162 | SKKH 162/08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKH 162/12E | |||||||||||||
| SKKH 162/14E | |||||||||||||
| SKKH 162/16E | |||||||||||||
| SKKH 162/18E | |||||||||||||
| SKKH 162 H4 | SKKH 162/20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | SEMIPACK 2 94x34x30 |
|
| SKKH 162/22E H4 | |||||||||||||
| SKKH 172 | SKKH 172/16E | 175 | 1600-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKH 172/18E | |||||||||||||
| SKKH 215 | SKKH 215/16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKH 215/18E | |
||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKH 250 | SKKH 250/08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKH 250/12E | |||||||||||||
| SKKH 250/14E | |||||||||||||
| SKKH 250/16E | |||||||||||||
| SKKH 250/18E | |||||||||||||
| SKKH 273 | SKKH 273/12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | SEMIPACK 3 115x50x52 |
|
| SKKH 273/16E | |||||||||||||
| SKKH 273/18E | |||||||||||||
| SKKH 280 H4 | SKKH 280/20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKH 280/22E H4 | |
||||||||||||
| SKKH 323 | SKKH 323/12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | SEMIPACK 3 115x50x52 |
|
| SKKH 323/16E | |
||||||||||||
| SKKH 323/18E | |
||||||||||||
| SKKH 330 | SKKH 330/08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKH 330/12E | |||||||||||||
| SKKH 330/16E | |||||||||||||
| SKKH 330/18E | |||||||||||||
| SEMIPACK 5 | |||||||||||||
| SKKH 460 | SKKH 460/16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | SEMIPACK 5 150x60x52 |
|
| SKKH 460/22E H4 | |||||||||||||
| SKKH 570 | SKKH 570/12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | SEMIPACK 5 150x60x52 |
|
| SKKH 570/16E | |
||||||||||||
| SKKH 570/18E | |
||||||||||||
Otras series de módulos de diodos tiristores SKKH, especificaciones generales
| Serie | Tipo | ITAV/IFAV (TCASE) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | Paquete, Dimensiones L×B×H |
Ficha de datos |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| SEMIPACK 1 | |||||||||||||
| SKKH 26 | SKKH 26/06D | 25 (85ºC) 32 (68ºC) |
400-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 26/08D | |||||||||||||
| SKKH 26/12E | |||||||||||||
| SKKH 26/14E | |||||||||||||
| SKKH 26/16E | |||||||||||||
| SKKH 41 | SKKH 41/06D | 40 (85ºC) 48 (74ºC) |
400-1800 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 41/08D | |||||||||||||
| SKKH 41/12E | |||||||||||||
| SKKH 41/14E | |||||||||||||
| SKKH 41/16E | |||||||||||||
| SKKH 41/18E | |||||||||||||
| SKKH 56 | SKKH 56/06D | 55 (80ºC) 50 (85ºC) |
400-1800 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 56/08D | |||||||||||||
| SKKH 56/12E | |||||||||||||
| SKKH 56/14E | |||||||||||||
| SKKH 56/16E | |||||||||||||
| SKKH 56/18E | |||||||||||||
| SKKH 71 | SKKH 71/08D | 70 (85ºC) 50 (100ºC) |
800-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 71/12E | |||||||||||||
| SKKH 71/14E | |||||||||||||
| SKKH 71/16E | |||||||||||||
| SKKH 71/18E | |||||||||||||
| SKKH 91 | SKKH 91/06D | 95 (85ºC) 68 (100ºC) |
400-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 91/08D | |||||||||||||
| SKKH 91/12E | |||||||||||||
| SKKH 91/14E | |||||||||||||
| SKKH 91/16E | |||||||||||||
| SKKH 91/18E | |||||||||||||
| SKKH 105 | SKKH 105/08D | 106 (85ºC) 78 (100ºC) |
400-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKH 105/12E | |||||||||||||
| SKKH 105/14E | |||||||||||||
| SKKH 105/16E | |||||||||||||
| SKKH 105/18E | |||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKH 131 | SKKH 131/08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | SEMIPACK 3 115x50x52 |
|
| SKKH 131/12E | |||||||||||||
| SKKH 131/14E | |||||||||||||
| SKKH 131/16E | |||||||||||||
| SKKH 131/18E | |||||||||||||
| SKKH 131/20E | |||||||||||||
| SKKH 131/22E | |||||||||||||
| SKKH 161 | SKKH 161/08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | SEMIPACK 3 115x50x52 |
|
| SKKH 161/12E | |||||||||||||
| SKKH 161/14E | |||||||||||||
| SKKH 161/16E | |||||||||||||
| SKKH 161/18E | |||||||||||||
| SKKH 210 | SKKH 210/12E | 210 (90ºC) 220 (88ºC) |
1200-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | SEMIPACK 3 115x50x52 |
|
| SKKH 210/14E | |||||||||||||
| SKKH 210/16E | |||||||||||||
| SKKH 210/18E | |||||||||||||
| SKKH 210/20E | |||||||||||||
| SKKH 210/22E | |||||||||||||
| SKKH 213 | SKKH 213/12E | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | SEMIPACK 3 115x50x52 |
|
| SKKH 213/14E | |||||||||||||
| SKKH 213/16E | |||||||||||||
| SKKH 213/18E | |||||||||||||
| SKKH 253 | SKKH 253/08D | 253 (85ºC) 191 (100ºC) |
800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | SEMIPACK 3 115x50x52 |
|
| SKKH 253/12E | |||||||||||||
| SKKH 253/14E | |||||||||||||
| SKKH 253/16E | |||||||||||||
| SKKH 253/18E | |||||||||||||
| SEMIPACK 5 | |||||||||||||
| SKKH 430 | SKKH 430/16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | SEMIPACK 5 150x60x52 |
|
| SKKH 430/20E H4 | |||||||||||||
| SKKH 430/22E H4 | |||||||||||||
| SKKH 500 | SKKH 500/08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | SEMIPACK 5 150x60x52 |
|
| SKKH 500/12E | |||||||||||||
| SKKH 500/14E | |||||||||||||
| SKKH 500/16E | |||||||||||||
| SKKH 500/18E | |||||||||||||
Guía de numeración de piezas para módulos SKKH:
| SK | KH | 280 | / | 22 | E | H4 |
| SK | – | SEMIKRON componente. |
| KH | – | Topología de conexión interna: Tiristor-Diodo. |
| 280 | – | Corriente nominal (ITAV), A. |
| 22 | – | Clase de tensión (VRRM/100). |
| E | – | dv/dt clase: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
| H4 | – | Opción, si procede; por ejemplo, H4 significa Visol = 4.8 kV. |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de disipadores de calor y superficies
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la Ficha de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador de calor debe ser ≤ 50μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de pasta térmica
Se recomienda utilizar impresión por plantilla para aplicar el material de interfaz térmica. Para SEMIPACK, recomendamos un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor de pasta térmica optimizado.
Par de apriete en el disipador de calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad o tornillos combinados. Se debe observar el valor de par especificado.
| SEMIPACK 1, 2 módulos soldados |
SEMIPACK 3 módulos soldados / pegados |
SEMIPACK 3, 4, 5 módulos de contacto de presión |
SEMIPACK 6 módulos de contacto de presión |
|
| Tornillo de fijación | 2 pieza M5x18 | 4 pieza M5x18 | 4 pieza M5x20 | 4 pieza M6x20 |
| Velocidad de montaje | max. 300 rpm | max. 300 rpm | max. 300 rpm | max. 300 rpm |
| Par de apriete previo | 0.6 Nm | 0.6 Nm | 0.6 Nm | 0.6 Nm |
| Par final MS | 4.25–5.75 Nm | 4.25–5.75 Nm | 4.25–5.75 Nm | 5.1–6.9 Nm |
Se recomienda un par de apriete previo y un reapriete al valor de par dado. Para el proceso de atornillado hay que limitar la velocidad y se recomienda una limitación suave del par para evitar los picos de par, que pueden producirse con los atornilladores neumáticos.
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
Ejemplo de orden de montaje |
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
