Pavlo GorkunResistencias fijas tubulares bobinadas 7,5 W - 160 W y material de montaje

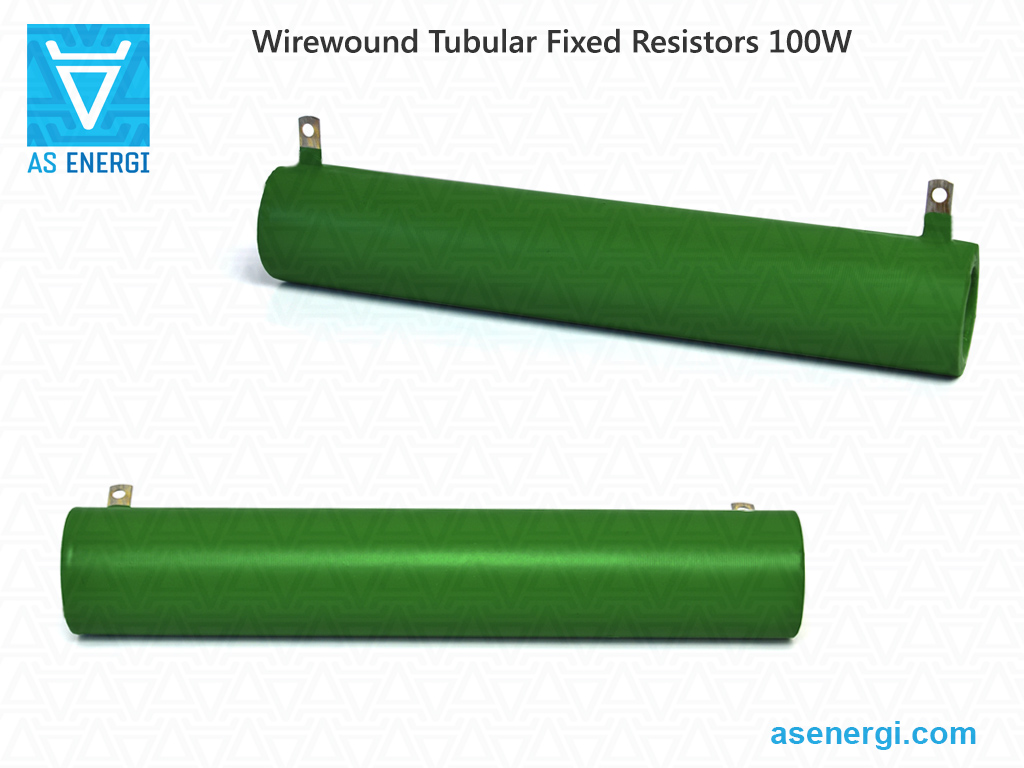

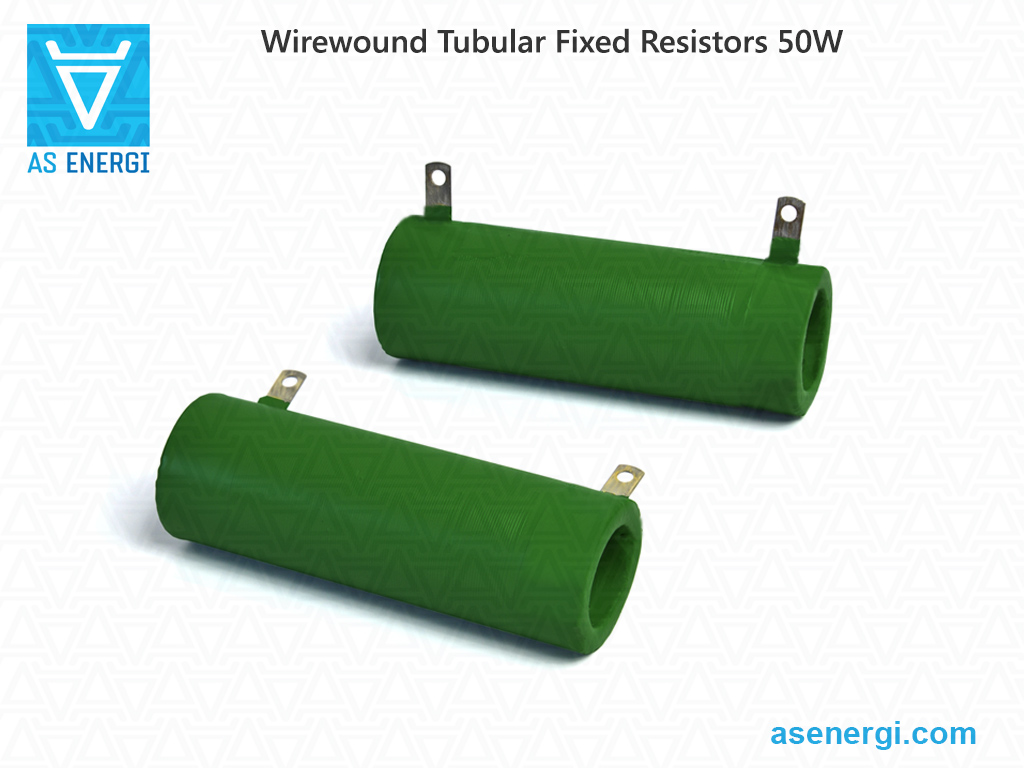

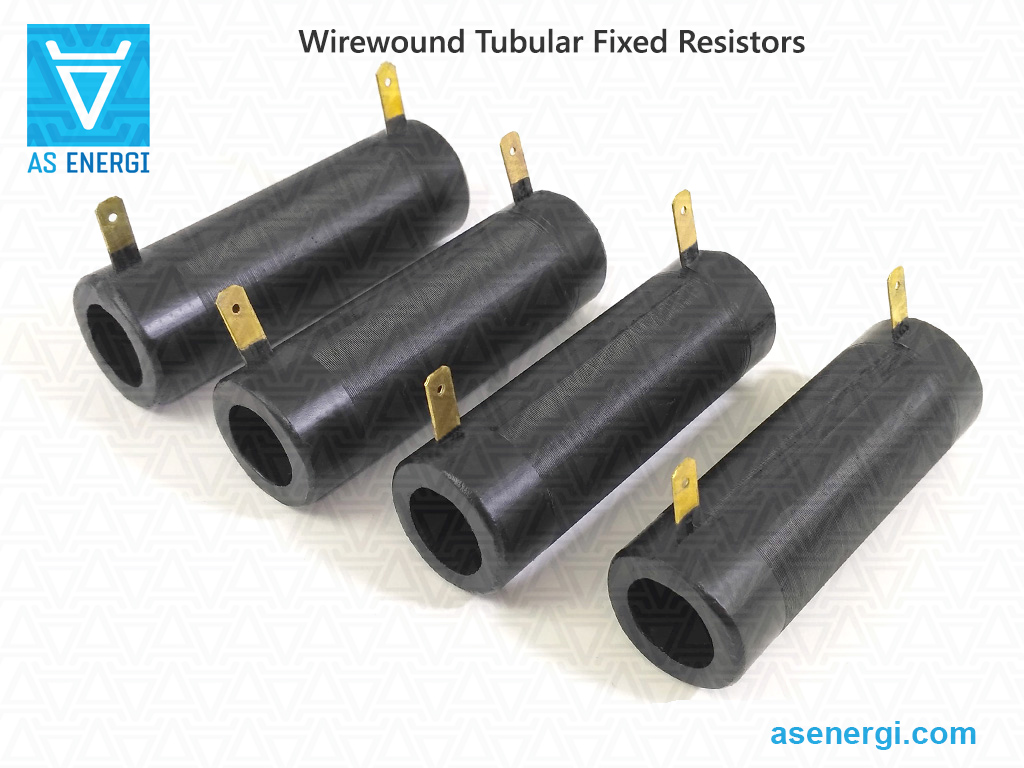

Resistores fijos con bobinado (no regulados) del tipo tubular serie FPT (RX20, RXG, RXHG), con resistencia nominal desde 1 Ohm hasta 100 kOhm, y potencia de disipación del resistor desde 7.5W hasta 160W.
Los resistores están diseñados para su uso en circuitos de corriente alterna (AC) y continua (DC), proporcionando limitación de corriente y distribución de voltaje.
Los resistores de bobina tubular están disponibles por encargo de acuerdo con la potencia nominal: 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W. También se pueden fabricar resistencias con una potencia nominal específica bajo pedido individual.
Ficha de datos en PDF Resistencias Tubulares Fijas.
Los valores de resistencia de las resistencias siguen la serie E24.

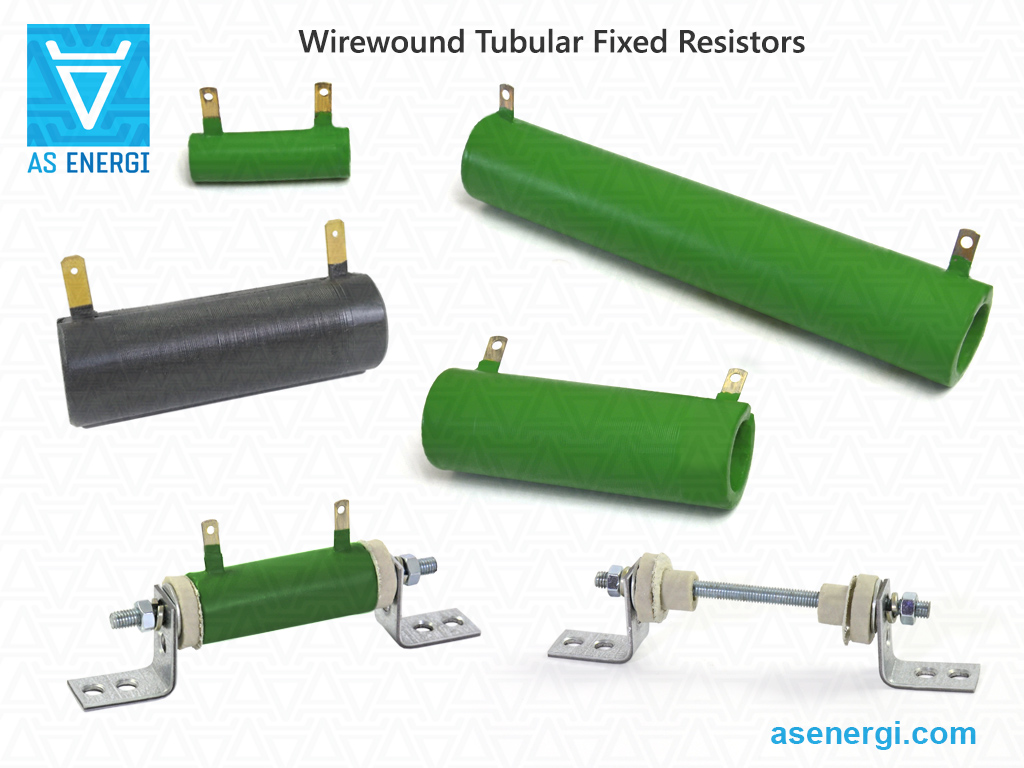

Estructuralmente, el resistor consta de un núcleo cerámico tubular sobre el cual se enrolla un alambre de constantán (resistor de baja resistencia) o nicrom (resistor de alta resistencia). Los resistores están recubiertos con pintura aislante resistente al calor y a la humedad.
Los contactos y las conexiones de los resistores son rígidas, tipo cinta, con agujeros para tornillos o para soldar conductores. El tipo de montaje es suspendido. El montaje de los resistores en el panel se proporciona mediante un conjunto de fijaciones. La tolerancia de la resistencia es ±5%, ±10%.
El voltaje máximo de operación en corriente alterna (AC) es 1000V, en corriente continua (DC) – 1400V. La temperatura ambiente elevada de operación no excede los +155°C (al mismo tiempo, la potencia se reduce al 60% de la potencia nominal), la temperatura límite hasta +250°C. La resistencia de aislamiento de los resistores de alambre es al menos 1000 MOhm. El tiempo de funcionamiento es de al menos 15000 horas.
Usando el calculador, es conveniente calcular la resistencia total cuando los resistores se conectan en paralelo o en serie, y la resistencia del resistor en el circuito.
Las características comparativas de los resistores de tubo de alambre, resistores de cemento y resistores en carcasa de aluminio se presentan en la tabla comparativa.
Las especificaciones detalladas de los resistores, dimensiones generales y de montaje, el kit de montaje, y las recomendaciones de instalación y operación se indican en la página a continuación.
Nuestra empresa se dedica a la producción y venta de resistores tubulares bobinados. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Dado que somos el fabricante y en el precio del producto final no se incluyen márgenes de los distribuidores, tenemos precios bajos en empaques de silla.
El período de garantía de los resistores suministrados por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.
El precio final de Resistencias fijas tubulares bobinadas depende de la cantidad, las condiciones de entrega y la forma de pago.
Si tiene preguntas sobre la adquisición de resistencias tubulares WireWound, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Si el número es elevado, le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Gama de nominales de Resistencias fijas tubulares cerámicas devanadas:
 |
Potencia nominal | De 7,5 W a 160 W | ||
| Rango de resistencia, Ω | 1R – 100K | |||
| Tolerancia a la resistencia | ± 5%, ± 10% | |||
| Tensión máxima de trabajo | 1400V | |||
| Temperatura de funcionamiento | -60°C ... +155°C | |||
| Temperatura ambiente de funcionamiento elevada | 70ºC | |||
| Potencia | Resistencia | Precio | Dimensiones D×L×H×d, mm |
Peso |
| 7.5W | 1R - 100R | $2.00
+
–
|
14×35×28×6 | 13 g |
| 110R - 910R | $2.00
+
–
|
|||
| 1K - 10K | $1.79
+
–
|
|||
| 10W | 1.8R - 10K | $3.00
+
–
|
14×40×28×6 | 15 g |
| 110R - 910R | $3.00
+
–
|
|||
| 1K - 10K | $3.00
+
–
|
|||
| 15W | 1.8R - 100R | $3.00
+
–
|
17×45×31×8 | 22 g |
| 110R - 910R | $3.00
+
–
|
|||
| 1K - 15K | $3.00
+
–
|
|||
| 25W | 1.8R - 100R | $2.72
+
–
|
20×50×35×13 | 25 g |
| 110R - 910R | $2.57
+
–
|
|||
| 1K - 18K | $2.57
+
–
|
|||
| 50W | 1.8R - 16R | $4.22
+
–
|
30×90×43×20 | 90 g |
| 18R - 100R | $3.57
+
–
|
|||
| 110R - 910R | $3.29
+
–
|
|||
| 1K - 51K | $3.57
+
–
|
|||
| 75W | 1.8R - 43R | $4.93
+
–
|
30×140×43×20 | 130 g |
| 47R - 220R | $4.79
+
–
|
|||
| 230R - 10K | $4.50
+
–
|
|||
| 11K - 100K | $5.00
+
–
|
|||
| 100W | 3.9R - 43R | $5.65
+
–
|
30×170×43×20 | 180 g |
| 47R - 240R | $5.08
+
–
|
|||
| 250R - 10K | $4.79
+
–
|
|||
| 11K - 100K | $5.08
+
–
|
|||
| 160W | 3.9R - 100K | $7.15
+
–
|
30×220×43×20 | 240 g |
Guía de numeración de piezas para resistencias:
| Resistencia | FPT | 25W | 100R | ±10% |
| Resistencia | – | Nombre del producto. |
| FPT | – | Serie de resistencias tubulares pintadas fijas. |
| 25W | – | Potencia nominal, vatios. |
| 100R | – | Resistencia nominal, Ohm. |
| ±10% | – | Tolerancia. |
Especificaciones eléctricas y técnicas de las resistencias tubulares bobinadas:
| Potencia nominal | 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W |
| Rango de resistencia, Ω | 1R – 100K |
| Series of nominal resistance values |
E24, Ficha de valores de resistencia
|
| Tolerancia a la resistencia | ± 5%, ± 10% |
| Tensión nominal | Vmax = (Pnom × Rnom)0.5 |
| Tensión máxima de trabajo | 1400V |
| Temperatura de funcionamiento | -60°C ... +155°C |
| Temperatura ambiente de funcionamiento elevada | 70ºC |
| Humedad relativa a 35°C sin condensación | <98% |
| Coeficiente de temperatura de la resistencia | ±500 ppm/°C |
| Resistencia a la insultación | 1000 MOhm |
| De por vida | 15000 horas |
Material de montaje para resistencias tubulares bobinadas
Los herrajes de montaje se utilizan para montar las resistencias. Las resistencias pueden suministrarse con un juego de accesorios de montaje, incluidos los soportes de montaje (esquinas), que deben pedirse por separado.
 |
||||||||||
| Foto | Serie de soportes y herrajes de montaje | Precio | Dimensiones, mm | Peso | ||||||
| Varilla roscada | Casquillo cerámico | Soportes de montaje | Tamaño entre el eje del resistor y el panel | Tamaño entre el resistor y el panel | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 7.5W | $0.57
+
–
|
55 | М5 | - | - | - | - | - | 8 g |
|
|
HDW 10W | $0.57
+
–
|
60 | - | - | - | - | - | 10 g | |
|
|
HDW 15W | $0.57
+
–
|
80 | - | - | - | - | - | 13 g | |
 |
HDW 25W | $0.86
+
–
|
90 | М5 | 20 | 11 | 25x25x15 | 20 | 10.5±1 | 24 g |
 |
BR 25W (2 uds.) | $0.43
+
–
|
17 g | |||||||
 |
HDW 50W | $1.14
+
–
|
150 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 47 g |
 |
BR 50W (2 uds.) | $0.50
+
–
|
21 g | |||||||
 |
HDW 75W | $1.22
+
–
|
210 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 55 g |
|
|
BR 75W (2 uds.) | $0.50
+
–
|
21 g | |||||||
|
|
HDW 100W | $1.36
+
–
|
245 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 58 g |
|
|
BR 100W (2 uds.) | $0.50
+
–
|
21 g | |||||||
|
|
HDW 160W | $1.36
+
–
|
300 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 64 g |
|
|
BR 160W (2 uds.) | $0.50
+
–
|
21 g | |||||||
Completitud de la tornillería de montaje para resistencias tubulares bobinadas
 |
||
| Artículo | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Varilla roscada M5 | 1 uds. | 1 uds. |
| Casquillo cerámico | - | 2 uds. |
| Tuerca M5 | 2 uds. | 2 uds. |
| Arandela plana | 2 uds. | 2 uds. |
| Arandela elástica | 2 uds. | 2 uds. |
| Lavadora de amianto | 2 uds. | 2 uds. |
| Lavadora Textolite | 2 uds. | - |
| Escuadras | - | 2 uds. |
Métodos de instalación de resistencias tubulares
Debido a la influencia de factores mecánicos en las resistencias, se aplica el método de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:
- potencia del resistor de 3 a 25 vatios – en voladizo o sobre dos soportes en los extremos de las varillas de montaje
- potencia del resistor de 50 a 160 vatios – solo sobre dos soportes en los extremos de las varillas de montaje

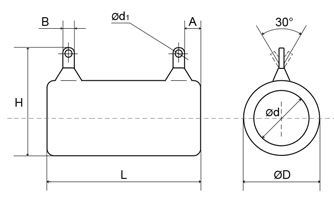

Dimensiones generales y de montaje de las resistencias fijas tubulares bobinadas:
| Serie | L, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm | Dibujo de la resistencia |
| Resistencia 7.5W | 35 | 14 | 28 | 6 | 2 | 4.5 | 3.5 |  |
| Resistencia 10W | 40 | |||||||
| Resistencia 15W | 45 | 17 | 31 | 8 | ||||
| Resistencia 25W | 50 | 20 | 35 | 13 | ||||
| Resistencia 50W | 90 | 30 | 43 | 20 | 3 | 6 | 4.5 | |
| Resistencia 75W | 140 | |||||||
| Resistencia 100W | 170 | |||||||
| Resistencia 160W | 220 |
Resistencias de potencia cerámicas tubulares WireWound de AS ENERGI
Nuestra empresa se dedica a la fabricación y venta de resistencias tubulares alámbricas de tipo fijo y ajustable.
Puede comprarnos resistencias en cualquier volumen, y al pedir grandes lotes, el precio será más bajo.
Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para comprar resistencias tubulares WireWound, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Ficha de datos (especificación en pdf) de Resistencias fijas tubulares bobinadas:
Ficha PDF de Resistencias Tubulares Fijas
Guía de uso y funcionamiento de las resistencias:
- Suelde los cables a las terminales del resistor en orificios especialmente diseñados.
- Al instalar resistores en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador debe ser de 300°C. La potencia del soldador debe ser de 65 W. El fundente debe consistir en 25% en peso de colofonia y 75% en peso de alcohol isopropílico o etílico. Tiempo de soldadura: 5 s.
- El voltaje que se puede aplicar al resistor no debe exceder el valor calculado sobre la base de la potencia nominal (o permitida) Pnom y la resistencia nominal Rnom según la fórmula:
Vmax = (Pnom × Rnom)0.5 - Valor de la frecuencia de resonancia - 1500 Hz.
- Recurso de trabajo al 95 por ciento - 30 000 horas.
- Se permite operar resistores bajo la influencia de medios gaseosos de la siguiente composición (sin formación de una mezcla explosiva):
- nitrógeno – hasta 96%;
- oxígeno – hasta 50%;
- dióxido de carbono – hasta 3%;
- hidrógeno – hasta 20%;
- helio – hasta 1%;
- argón – hasta 1,5%.
- Se permite la operación de resistores durante y después de la exposición a una presión atmosférica reducida hasta 10~5 mm Hg.
- En circuitos eléctricos con voltajes superiores a 500V, los resistores deben usarse con aislamiento adicional en los puntos de montaje.
- Al usar resistores en equipos con cargas vibratorias de 1 a 2500 Hz con una aceleración de 176.6 m/s2 (18g), las terminales del resistor deben soldarse con un cable de sección transversal de 0.5 mm2 con aislamiento de tubo de policloruro de vinilo Ø4 mm y una longitud de 15-20 mm – para resistores de 5-25 W, y Ø5 mm y una longitud de 15-20 mm – para resistores de 50-100 W.
- El valor de la fuerza de tracción debe ser de 20N (2 kgf).
- La frecuencia superior del rango en el que no debe haber frecuencias resonantes – 1000 Hz.
- La temperatura máxima de la superficie del resistor no debe superar los 250°C.
Gráfico de la reducción de potencia de la resistencia:
La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.
Rendimiento comparativo de las resistencias de alta potencia:
| Serie de resistores | Tipo | Estructura | Potencia, W | Rango de resistencia, Ohm | Voltaje máximo, V | Tolerancia de resistencia | |
 |
FPT, RX20 | Fijo | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | Ajustable, regulable | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Fijo | Alambre Cemento Cerámico | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | Fijo | Cerámica de alambre, carcasa de aluminio con radiador | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
