Tiristor de control de fase KP 300A – 6800A

Los tiristores de control de fase serie KP AS ENERGITM son tiristores de disco de potencia de uso general. Están diseñados para convertir y controlar corrientes de CC y CA de hasta 6800A con una frecuencia de hasta 500Hz en circuitos con voltajes de hasta 600V - 6500V (clase de voltaje 6 a 65).

El ánodo y el cátodo del tiristor (polaridad) están determinados por el símbolo en la carcasa.

Para la refrigeración durante el funcionamiento de los tiristores de potencia, se montan con disipadores de calor. Dependiendo de la cantidad de calor generado y las condiciones de trabajo de los semiconductores, se puede utilizar refrigeración por flujo de aire natural o forzado. Durante el ensamblaje, debe aplicarse la fuerza de sujeción Fm específica para cada tipo de encapsulado de tiristor (indicada en la tabla de parámetros).

Los tiristores pueden fabricarse para su uso en climas templados, fríos y tropicales. Los tiristores de disco tipo KP se utilizan en diversos convertidores de potencia (por ejemplo, hornos de fusión) donde se requiere un rápido conmutación y control de corrientes.

Los tiristores de la serie (clasificaciones) son: KP300A, KP400A, KP500A, KP600A, KP700A, KP800A, KP900A, KP1000A, KP1200A, KP1300A, KP1400A, KP1500A, KP1700A, KP1800A, KP1900A, KP2000A, KP2100A, KP2400A, KP2500A, KP2600A, KP2700A, KP2800A, KP3000A, KP3200A, KP3300A, KP3400A, KP3900A, KP4200A, KP4300A, KP4600A, KP5200A, KP5700A, KP6800A.

A continuación, se enumeran las especificaciones y parámetros, hojas de datos en PDF, dimensiones, dibujos, diagramas de encapsulado de los tiristores y disipadores de calor recomendados.

Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos la declaración de calidad y el certificado de conformidad.

Seguir leyendo

El precio final de los tiristores de disco para control de fase depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Para consultas sobre la adquisición de Tiristores y Diodos de Alta Potencia, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes volúmenes, ofrecemos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.


Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.


Especificaciones generales de los tiristores de control de fase KP

Serie IT(AV)
(TC=70°C)
VDRM
VRRM
ITSM I2t dv/dt di/dt tq Tvj max Rth(j-c) Fm
±10%
W Esquema Dimensiones
ØDxØdxH
Ficha técnica
A V kA kA2·s V/µs A/µs µs ºC ºC/W kN kg mm PDF
KP300
KP300-(12...18) 320 1200-1800 5.0 125 1000 200 150 125 0.08 5 0.10 A-1 42x25x15 PDF
KP300-(46...52) 370 4600-5200 5.0 125 2000 100 700 125 0.045 15 0.26 A-2 58x34x26 PDF
KP300-(54...65) 350 5400-6500 4.5 101 2000 100 800 125 0.045 15 0.26 A-2 58x34x26 PDF
KP300-(70...85) 300 7000-8500 4.5 101 1500 100 1200 125 0.045 15 0.26 A-2 58x34x26 PDF
KP400
KP400-(6...14) 400 600-1400 6.3 198 1000 200 150 125 0.045 15 0.26 A-2 58x34x26 PDF
KP400-(24...34) 410 2400-3400 6.3 198 1000 150 400 125 0.045 15 0.26 A-2 58x34x26 PDF
KP400-(36...42) 480 3600-4200 7.0 245 1000 150 600 125 0.045 15 0.26 A-2 58x34x26 PDF
KP400-(54...65) 420 5400-6500 4.5 101 2000 100 800 125 0.045 15 0.26 A-2 58x34x26 PDF
KP500
KP500-(18...24) 510 1800-2400 7.8 304 1000 200 250 125 0.045 15 0.26 A-2 58x34x26 PDF
KP500-(24...34) 530 2400-3400 8.0 320 1000 150 400 125 0.045 15 0.26 A-2 58x34x26 PDF
KP500-(36...42) 540 3600-4200 6.5 211 1000 100 600 125 0.045 15 0.26 A-2 58x34x26 PDF
KP600
KP600-(12...18) 640 1200-1800 8.3 344 1000 200 150 125 0.041 18 0.30 A-3 66x42x26 PDF
KP600-(18...24) 670 1800-2400 10 500 1000 200 150 125 0.041 18 0.30 A-3 66x42x26 PDF
KP600-(70...85) 610 7000-8500 12.1 732 1500 50 1200 125 0.020 22 0.47 A-5 74x47x26 PDF
KP700
KP700-(6...14) 700 600-1400 9.1 414 1000 200 150 125 0.041 18 0.30 A-3 66x42x26 PDF
KP700-(12...18) 770 1200-1800 9.0 450 1000 200 150 125 0.041 18 0.30 A-3 66x42x26 PDF
KP700-(24...30) 700 2400-3000 10.5 551 1000 200 150 125 0.041 18 0.30 A-3 66x42x26 PDF
KP700-(54...65) 730 5400-6500 11.8 696 2000 100 800 125 0.020 22 0.47 A-5 74x47x26 PDF
KP750
KP750-(20...26) 750 2000-2600 11 605 1000 150 250 125 0.045 15 0.26 A-2 58x34x26 PDF
KP800
KP800-(6...14) 850 600-1400 12.8 850 1000 200 150 125 0.035 20 0.37 A-4 69x45x26 PDF
KP800-(12...18) 850 1200-1800 9.6 460 1000 200 150 125 0.035 20 0.37 A-4 69x45x26 PDF
KP800-(36...42) 870 3600-4200 15 1130 1000 100 600 125 0.020 22 0.47 A-5 74x47x26 PDF
KP800-(46...52) 830 4600-5200 12.4 769 2000 100 800 125 0.020 22 0.47 A-5 74x47x26 PDF
KP800-(54...65) 850 5400-6500 11.8 696 2000 100 800 125 0.020 22 0.47 A-5 74x47x26 PDF
KP900
KP900-(6...14) 900 600-1400 15 1130 1000 200 200 125 0.035 20 0.37 A-4 69x45x26 PDF
KP900-(36...42) 960 3600-4200 14.7 1080 1000 100 700 125 0.020 22 0.47 A-5 74x47x26 PDF
KP1000
KP1000-(28...34) 1010 2800-3400 17 1450 1000 150 400 125 0.020 22 0.47 A-5 74x47x26 PDF
KP1000-(36...42) 1090 3600-4200 16 1280 1000 100 600 125 0.020 22 0.47 A-5 74x47x26 PDF
KP1000-(54...65) 1010 5400-6500 14 980 2000 200 800 125 0.020 22 0.47 A-5 74x47x26 PDF
KP1200
KP1200-(24...34) 1240 2400-3400 19.2 1840 1000 100 500 125 0.018 30 0.60 A-6 85x55x26 PDF
KP1300
KP1300-(24...30) 1300 2400-3000 23 2650 1000 150 350 125 0.018 30 0.60 A-6 85x55x26 PDF
KP1300-(46...52) 1300 4600-5200 20 2000 2000 200 700 125 0.020 22 0.47 A-5 74x47x26 PDF
KP1300-(54...65) 1360 5400-6500 21.9 2400 2000 200 800 125 0.020 22 0.47 A-5 74x47x26 PDF
KP1400
KP1400-(20...26) 1400 2000-2600 24 2880 1000 200 300 125 0.020 22 0.47 A-5 74x47x26 PDF
KP1400-(36...42) 1440 3600-4200 25 3130 1000 150 600 125 0.020 22 0.47 A-5 74x47x26 PDF
KP1400-(46...52) 1470 4600-5200 23.5 2760 2000 200 800 125 0.018 40 0.67 A-7 85x60x26 PDF
KP1500
KP1500-(12...18) 1520 1200-1800 25 3130 1000 200 250 125 0.018 40 0.67 A-7 85x60x26 PDF
KP1700
KP1700-(6...14) 1700 600-1400 26 3380 1000 200 200 125 0.018 40 0.67 A-7 85x60x26 PDF
KP1700-(12...18) 1710 1200-1800 28 3920 1000 200 300 125 0.018 40 0.67 A-7 85x60x26 PDF
KP1700-(28...34) 1770 2800-3400 30 4500 1000 150 600 125 0.018 40 0.67 A-7 85x60x26 PDF
KP1800
KP1800-(6...14) 1850 600-1400 29 4210 1000 200 250 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP1800-(24...28) 1850 2400-2800 30 4500 1000 150 500 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP1800-(36...42) 1880 3600-4200 25 3130 1000 150 700 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP1900
KP1900-(36...42) 1900 3600-4200 30 4500 1000 200 700 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP1900-(54...65) 1800 5400-6500 32 5000 1000 200 700 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP1900-(70...80) 1980 7000-8000 55 15130 2000 200 800 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP2000
KP2000-(18...22) 2000 1800-2200 38 7220 1000 250 400 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP2100
KP2100-(20...24) 2110 2000-2400 35 6130 1000 200 400 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP2100-(28...34) 2190 2800-3400 33 5450 1000 150 600 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP2100-(46...52) 2100 4600-5200 43 9250 2000 200 700 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP2400
KP2400-(24...28) 2470 2400-2800 43 9250 1000 150 600 125 0.0125 45 1.0 A-8 100x63x26 PDF
KP2400-(70...85) 2400 7000-8500 40 8000 2000 100 1200 125 0.01 56 1.44 A-9 110x73x26 PDF
KP2500
KP2500-(12...18) 2520 1200-1800 45 10100 1000 200 300 125 0.01 56 1.44 A-9 110x73x26 PDF
KP2600
KP2600-(6...14) 2640 600-1400 47 11050 1000 200 300 125 0.01 56 1.44 A-9 110x73x26 PDF
KP2700
KP2700-(20...24) 2730 2000-2400 45 10130 1000 200 500 125 0.01 56 1.44 A-9 110x73x26 PDF
KP2800
KP2800-(50...56) 2800 5000-5600 34 5780 1000 250 800 140 0.007 70 1.39 A-10 120x80x26 PDF
KP2800-(54...65) 2800 5400-6500 45 10130 2000 200 800 125 0.01 56 1.44 A-9 110x73x26 PDF
KP3000
KP3000-(12...18) 3030 1200-1800 60 18000 1000 200 300 125 0.008 70 1.3 A-10 120x80x26 PDF
KP3000-(36...42) 3000 3600-4200 46 10580 2000 200 600 125 0.008 70 1.3 A-10 120x80x26 PDF
KP3000-(46...52) 3030 4600-5200 55 15130 2000 200 800 125 0.008 70 1.3 A-10 120x80x26 PDF
KP3000-(54...65) 3070 5400-6500 45 10130 2000 200 800 125 0.005 90 2.3 A-12 150x100x26 PDF
KP3200
KP3200-(24...34) 3270 2400-3400 54 14580 1000 200 600 125 0.008 70 1.3 A-10 120x80x26 PDF
KP3300
KP3300-(6...14) 3310 600-1400 60 18000 1000 200 300 125 0.008 70 1.3 A-10 120x80x26 PDF
KP3400
KP3400-(54...65) 3400 5400-6500 71 25210 2000 200 1000 125 0.008 70 1.3 A-10 120x80x26 PDF
KP3900
KP3900-(18...22) 3980 1800-2200 64.5 20800 1000 250 400 125 0.005 90 2.3 A-12 150x100x26 PDF
KP3900-(36...42) 3970 3600-4200 60 18000 2000 200 800 125 0.005 90 2.3 A-12 150x100x26 PDF
KP3900-(46...52) 3930 4600-5200 80 32000 2000 200 800 125 0.005 90 2.3 A-12 150x100x26 PDF
KP4200
KP4200-(24...34) 4240 2400-3400 69 23800 1000 250 600 125 0.005 90 2.3 A-12 150x100x26 PDF
KP4300
KP4300-(36...42) 4320 3600-4200 60 18000 2000 200 800 125 0.005 90 2.3 A-12 150x100x26 PDF
KP4600
KP4600-(24...34) 4610 2400-3400 69 23810 1000 250 600 125 0.005 90 2.3 A-12 150x100x26 PDF
KP5200
KP5200-(18...22) 5270 1800-2200 80 32000 1000 250 500 125 0.0045 120 2.8 A-13 170x110x26 PDF
KP5200-(30...42) 5250 3000-4200 83.5 34860 1000 200 800 125 0.0045 120 2.8 A-13 170x110x26 PDF
KP5700
KP5700-(18...22) 5750 1800-2200 80 32000 1000 250 500 125 0.0045 120 2.8 A-13 170x110x26 PDF
KP5700-(36...42) 5720 3600-4200 75 34000 1000 250 500 125 0.0045 120 2.8 A-13 170x110x26 PDF
KP5700-(54...65) 5720 5400-6500 75 34000 1000 250 500 125 0.0045 120 2.8 A-13 170x110x26 PDF
KP6800
KP6800-(22...28) 6810 2200-2800 105 55130 1000 200 800 125 0.0045 120 2.8 A-13 170x110x26 PDF
KP6800-(36...42) 6810 3600-4200 100 58000 1000 200 800 125 0.0045 120 2.8 A-13 170x110x26 PDF
KP6800-(54...65) 6810 5400-6500 100 58000 1000 200 800 125 0.0045 120 2.8 A-13 170x110x26 PDF

Guía de numeración de piezas para tiristores de control de fase KP:

KP 1000A 6500V
KP Tipo de tiristor: Tiristor de control de fase, brand AS ENERGITM
1000A Corriente de avance media en estado abierto IT(AV), A.
6500V Tensión nominal, V.

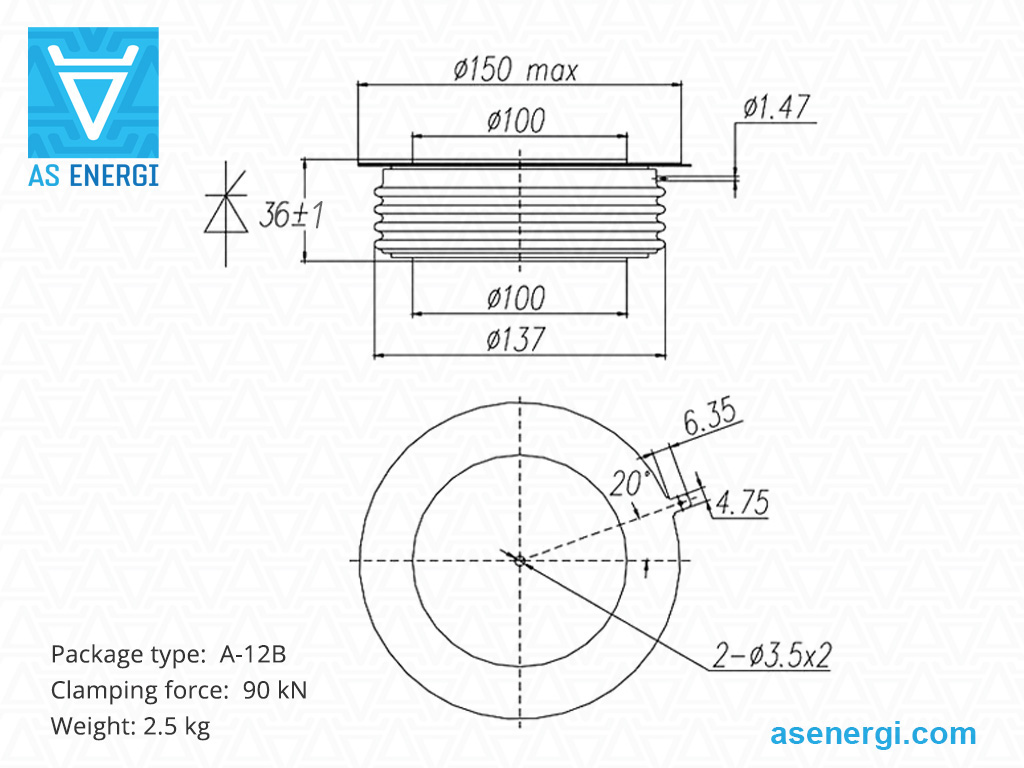

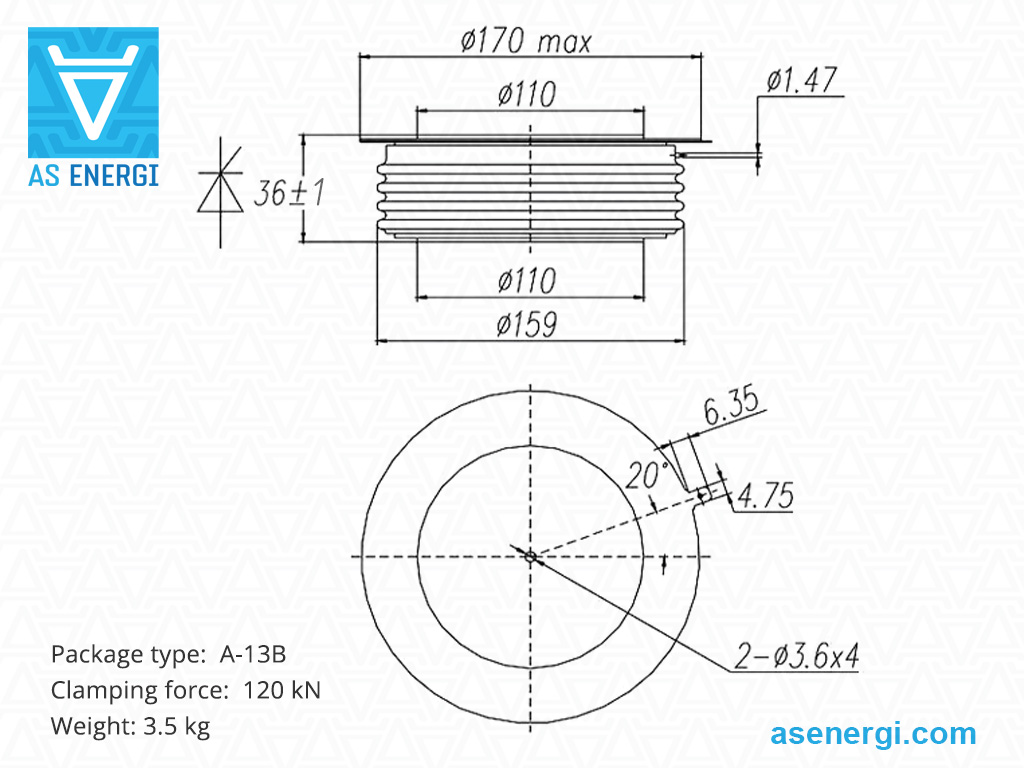

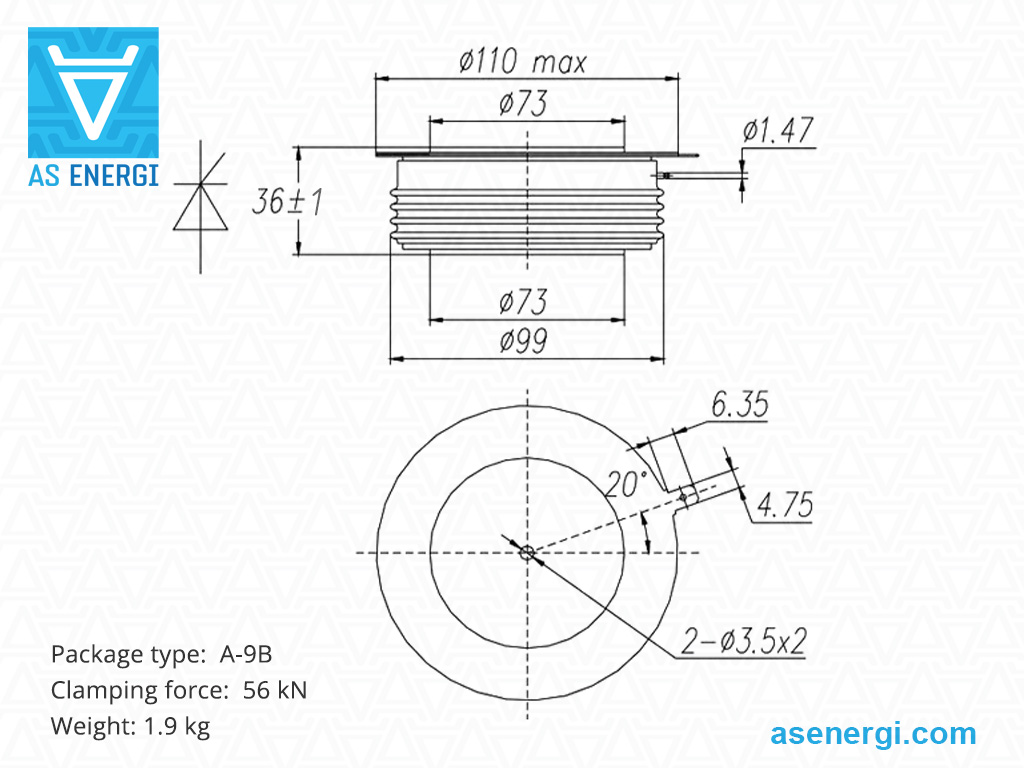

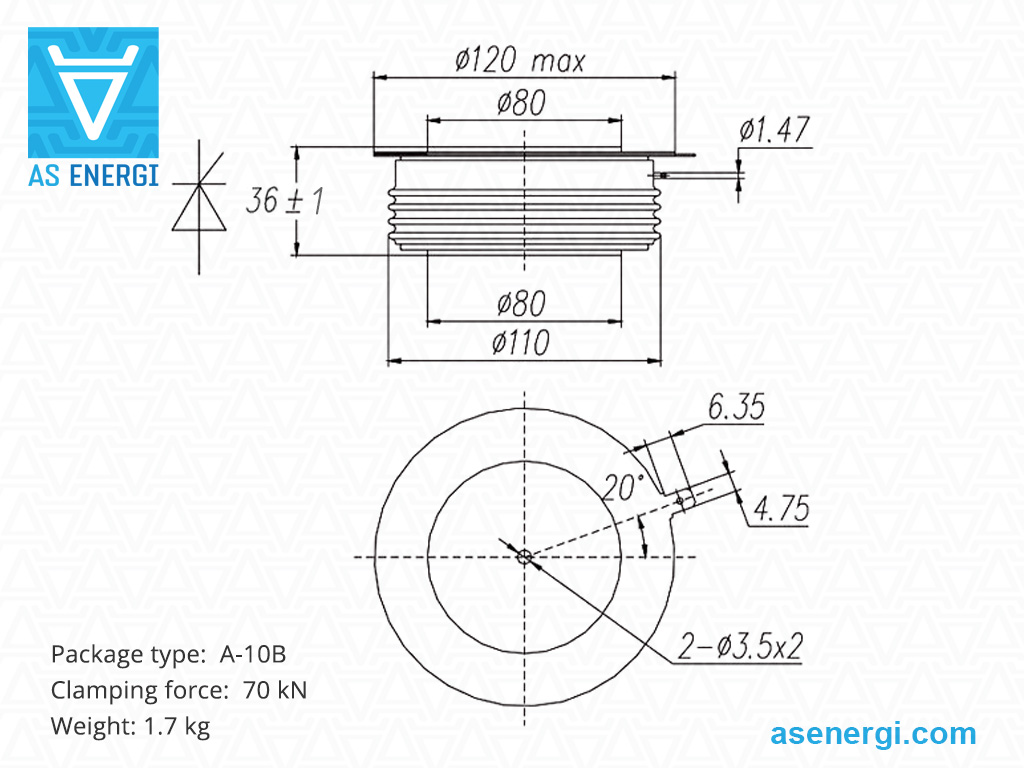

Tipos de paquetes de tiristores de la serie KP, dimensiones, dibujo

Dimensiones del tiristor
42x25x15
Dimensiones del tiristor
58x34x26
Dimensiones del tiristor
66x42x26
Dimensiones del tiristor
69x45x26
KP300 KP300, KP400
KP500, KP750
KP600, KP700 KP800, KP900
Dimensiones del tiristor
74x47x26
Dimensiones del tiristor
85x55x26
Dimensiones del tiristor
85x60x26
Dimensiones del tiristor
100x63x26
KP600, KP700, KP800
KP900, KP1000, KP1300, KP1400
KP1200, KP1300 KP1400, KP1500
KP1700
KP1800, KP1900
KP2100, KP2400
Dimensiones del tiristor
110x73x26
Dimensiones del tiristor
110x73x36
Dimensiones del tiristor
120x80x26
Dimensiones del tiristor
120x80x36
KP2400, KP2500, KP2600
KP2700, KP2800
KP2400, KP2500, KP2600
KP2700, KP2800
KP3000, KP3200
KP3300, KP3400
KP3000, KP3200
KP3300, KP3400
Dimensiones del tiristor
150x100x26
Dimensiones del tiristor
150x100x36
Dimensiones del tiristor
170x110x26
Dimensiones del tiristor
170x110x36
KP3900, KP4200
KP4300, KP4600
KP3900, KP4200
KP4300, KP4600
KP5200, KP5700
KP6800
KP5200, KP5700
KP6800

Semiconductores de Alta Potencia por AS ENERGI

Nuestra empresa se dedica a la fabricación y venta de semiconductores de potencia (tiristores de potencia, diodos, módulos).
Puede comprar tiristores con nosotros en cualquier volumen, y al solicitar grandes lotes, el precio será más bajo.
Hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.

Para consultas sobre la adquisición de tiristores y diodos de alta potencia, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Para grandes cantidades, le ofreceremos un precio individual!!!


Disipadores de calor para tiristores de disco de potencia:

Los disipadores de calor (radiadores) se utilizan para la refrigeración unilateral y bilateral de dispositivos semiconductores de potencia en diseño de disco.

Los disipadores de calor están fabricados con perfiles de radiador de aluminio y no requieren revestimiento protector adicional cuando se utilizan en diversas condiciones climáticas.

Consulte más información sobre los disipadores de calor: "Disipadores de calor por aire serie O para dispositivos de disco", "Disipador de calor por aire serie SF", "Disipador de calor por agua serie SS".


Foto de los tiristores de potencia de disco:
