Pavlo GorkunDiodos de recuperación rápida para sustitución de GTO Powerex
Diodos de Recuperación Rápida para GTO, también conocidos como Diodos Rápidos o Diodos de Conmutación Rápida en diseño de disco y perno, son dispositivos semiconductores con un corto tiempo de recuperación inversa.
Diodos de Recuperación Rápida ADS-R, ADD-R AS ENERGITM son reemplazos, análogos y dispositivos semiconductores alternativos para los Diodos de Recuperación Rápida para GTO de Powerex.
"Disipadores de calor con aire serie O para dispositivos en disco", "Disipador de calor serie SF por aire", "Disipador de calor serie SS por agua" también están disponibles para el enfriamiento de diodos.
Guía de numeración de partes para diodos rectificadores
Vídeo: Reseñas de diodos de disco de alta potencia Los diodos de recuperación rápida convierten corrientes CC y CA de hasta 1500A en circuitos con tensiones de hasta 3600V. Sus principales aplicaciones son en convertidores CC-CC e inversores, calentamiento por inducción, rectificadores de alta frecuencia y fuentes de alimentación conmutadas.
Características: optimizados para frecuencia de red; alta capacidad de sobrecarga; baja carga de recuperación; corto tiempo de recuperación inversa; alta velocidad de conmutación; alta tensión inversa y gran capacidad de manejo de corriente.
La particularidad de estos diodos es su recuperación rápida (corto tiempo de recuperación inversa trr y baja carga de recuperación) y su uso en altas frecuencias. Los diodos tienen una alta capacidad de conducción de corriente a frecuencias elevadas.
El diodo posee una carcasa cerámica de estándar industrial que facilita la integración del dispositivo en equipos existentes. Este diodo tiene una carcasa de disco con contactos de presión. La polaridad del diodo (ánodo, cátodo) se determina por el símbolo en la carcasa. Las especificaciones técnicas, guía de numeración de partes y hojas de datos de los diodos se encuentran a continuación.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de estos dispositivos en diversas industrias, rango de tensiones de 100 a 9000 V y de corrientes de 100 a 7500 A, alta resistencia a ciclos térmicos y eléctricos.
Nuestra empresa ofrece una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de recuperación rápida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos de recuperación rápida Powerex para GTO y sustitutos
| Tipo | VRRM | IF(AV) (TC) |
IFSM | I2t | VT0 | rT | Tvj max | RthJC | Dimensiones ØDxØdxH |
Case | Sustitución |
Ficha de datos |
| V | A | kA | A2·s | V | mΩ | ºC | ºC/W | mm | ||||
| Diodos rápidos Tipo espárrago Hasta 2500V |
||||||||||||

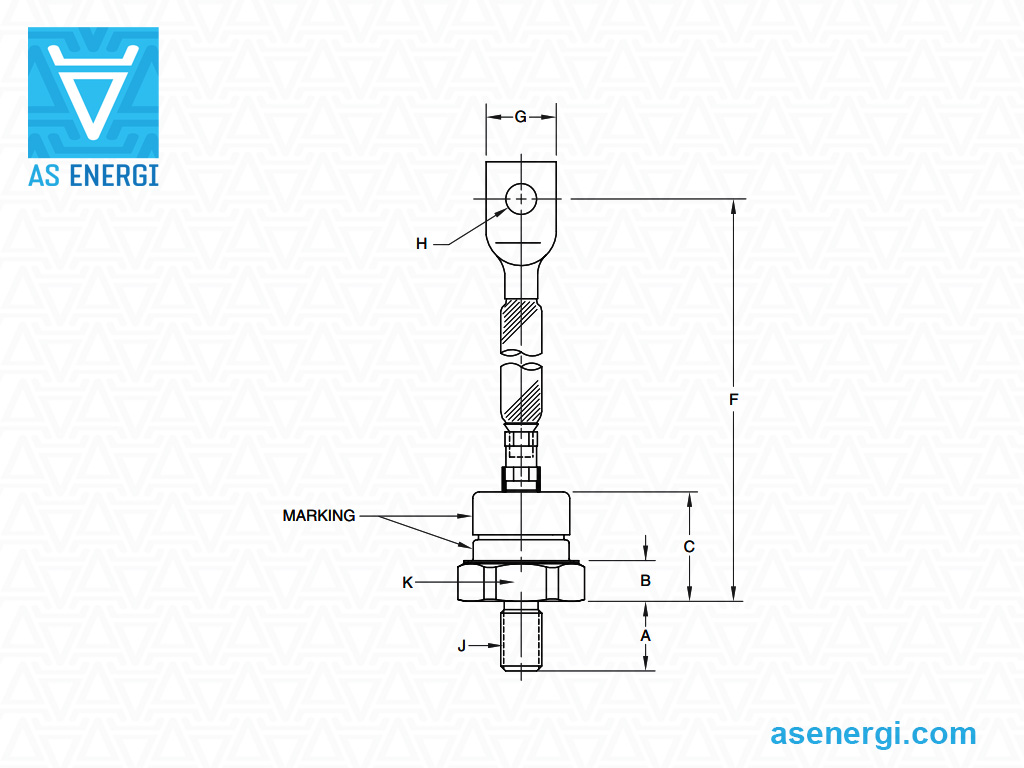

| R5CS-16-10ES | 1600 | 100 (75) | 3.2 | 51.2 | 1.20 | 1.10 | 125 | 0.28 | 3/8"-24 | R5C | ADS-R5CS-16-10ES |  |
| R5CR-16-10ES | 1600 | 100 (75) | 3.2 | 51.2 | 1.20 | 1.10 | 125 | 0.28 | 3/8"-24 | R5C | ADS-R5CR-16-10ES | |
| R60S-25-15ES | 2500 | 150 (68) | 4 | 80 | 1.90 | 1.70 | 125 | 0.13 | 0.750-16 UNF-2A | R60 | ADS-R60S-25-15ES | |
| R60F-25-15ES | 2500 | 150 (68) | 4 | 80 | 1.90 | 1.70 | 125 | 0.13 | 0.750-16 UNF-2A | R60 | ADS-R60F-25-15ES | |
| Fast Diodes Disc Type Up to 1600V |
||||||||||||
| R72S-16-50CS | 1600 | 500 (75) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-16-50CS | |
| R72F-16-50CS | 1600 | 500 (75) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-16-50CS | |
| R7SS-16-60CS | 1600 | 600 (77) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.035 | 42x25x15.4 | R7S | ADD-R7SS-16-60CS | |
| R7SF-16-60CS | 1600 | 600 (77) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.035 | 42x25x15.4 | R7S | ADD-R7SF-16-60CS | |
| R9GF-16-15BS | 1600 | 1500 (75) | 20 | 2000 | 0.90 | 0.15 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-16-15BS | |
| Up to 2500V | ||||||||||||
| R62S-25-20ES | 2500 | 200 (73) | 4 | 80 | 1.90 | 1.70 | 125 | 0.095 | 42x19x14 | R62 | ADD-R62S-25-20ES | |
| R62F-25-20ES | 2500 | 200 (73) | 4 | 80 | 1.90 | 1.70 | 125 | 0.095 | 42x19x14 | R62 | ADD-R62F-25-20ES | |
| R72S-25-33DS | 2500 | 330 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-25-33DS | |
| R72F-25-33DS | 2500 | 330 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-25-33DS | |
| R7SS-25-40DS | 2500 | 400 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.035 | 48x29.5x15.4 | R7S | ADD-R7SS-25-40DS | |
| R7SF-25-40DS | 2500 | 400 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.035 | 48x29.5x15.4 | R7S | ADD-R7SF-25-40DS | |
| R9GS-25-10CS | 2500 | 1000 (75) | 15 | 1125 | 1.20 | 0.40 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GS-25-10CS | |
| R9GF-25-10BS | 2500 | 1000 (78) | 16 | 1280 | 1.20 | 0.33 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-25-10BS | |
| RA2F-25-16AS | 2500 | 1600 (75) | 21 | 2200 | 0.78 | 0.33 | 125 | 0.013 | 99x62x34 | RA2 | ADD-RA2F-25-16AS | |

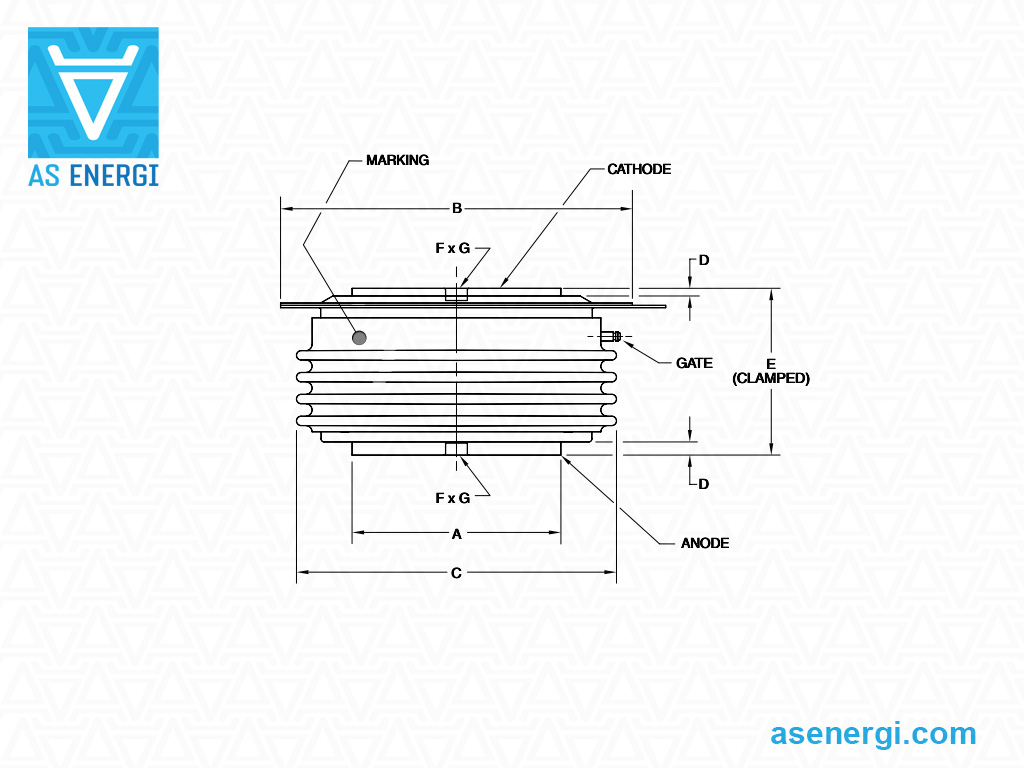

| RAAF-25-16AS | 2500 | 1600 (75) | 21 | 2200 | 0.78 | 0.33 | 125 | 0.013 | 102x64x25.5 | RAA | ADD-RAAF-25-16AS | |
| Up to 4500V | ||||||||||||
| R72S-45-20BS | 4500 | 200 (75) | 4 | 80 | 3 | 2 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-45-20BS | |
| R72F-45-20BS | 4500 | 200 (75) | 4 | 80 | 3 | 2 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-45-20BS | |
| R82S-45-35BS | 4500 | 350 (75) | 6 | 151 | 2 | 2 | 125 | 0.037 | 58.5x34x26.9 | R82 | ADD-R82S-45-35BS | |
| R82F-45-35BS | 4500 | 350 (75) | 6 | 151 | 2 | 2 | 125 | 0.037 | 58.5x34x26.9 | R82 | ADD-R82F-45-35BS | |
| R9GS-45-08AS | 4500 | 800 (72) | 13 | 845 | 1 | 1 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GS-45-08AS | |
| R9GF-45-08AS | 4500 | 800 (72) | 13 | 845 | 1 | 1 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-45-08AS | |
| RA2F-45-10AS | 4500 | 1000 (80) | 14 | 980 | 1 | 1 | 125 | 0.013 | 99x62x34 | RA2 | ADD-RA2F-45-10AS | |
Guía de numeración de piezas para diodos de recuperación rápida para GTO:
| A | DD | – | R9G | S | 45 | – | 08 | AS | + |
| A | – |  AS ENERGITM |
||||||||||||||||||||||||||
| DD | – | Grupo de productos: Disco de diodo. | ||||||||||||||||||||||||||
| R62 | – | Tipo de caso. | ||||||||||||||||||||||||||
| S | – | 2: Diodo de recuperación rápida (para encapsulado tipo tornillo, polaridad estándar: cátodo a la base); 3: Diodo de recuperación rápida (para encapsulado tipo tornillo, polaridad inversa: ánodo a la base); S: Diodo snubber para GTO (para encapsulado tipo tornillo, polaridad estándar: cátodo a la base); R: Diodo snubber para GTO (para encapsulado tipo tornillo, polaridad inversa: ánodo a la base); F: Diodo de rueda libre para GTO (para encapsulado tipo tornillo, polarid ad estándar: cátodo a la base); E: Diodo de rueda libre para GTO (para encapsulado tipo tornillo, polaridad inversa: ánodo a la base). |
||||||||||||||||||||||||||
| 45 | – | Clase de tensión VRRM / 100. | ||||||||||||||||||||||||||
| 08 | – | Corriente media en estado abierto IF(AV), Amp. | ||||||||||||||||||||||||||
| AS | – | Tiempo de recuperación inversa:
|
||||||||||||||||||||||||||
| + | – | Diodo versión antigua. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15 000 A y tensiones de hasta 9 000 V, junto con disipadores de calor por aire y por agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier cantidad, y al pedir grandes volúmenes, el precio por unidad será menor. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas relacionadas con la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de los diodos rectificadores:
Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:
La fiabilidad de la transferencia de calor y del contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador, en todo el rango de temperaturas, se garantiza mediante un par de apriete adecuado (fuerza de sujeción).
Antes del montaje debe realizarse una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2) con un paño impregnado en alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos de corriente (cables) y instale un pasador para asegurar la alineación de la estructura.
Para mejorar los parámetros de transferencia térmica se recomienda lubricar (3) con una capa fina de pasta térmica conductora de silicona antes del montaje, aunque esto no es una condición obligatoria para la instalación.
Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de presión.
Enrosque el travesaño (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y que las superficies de contacto estén niveladas.
Cuando las piezas estén suficientemente apretadas pero móviles, recomendamos colocar el disipador sobre una superficie plana y comprobar la tolerancia de paralelismo del plano conjunto de las superficies (5).
Aprete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de desviación del travesaño determina si la fuerza de sujeción alcanzada corresponde a la requerida.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
No se deben operar los diodos de potencia durante largos periodos en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina según el grado requerido de confiabilidad del dispositivo.
Reemplace un diodo de potencia averiado por otro que coincida con los parámetros del diodo reemplazado.
Debe proporcionarse una refrigeración extra cuando se opere en un ambiente con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y disipadores para eliminar polvo y contaminantes, asegurando una adecuada disipación térmica.
Se deben utilizar divisores de corriente inductivos (a menudo alambre toroidal retorcido) para igualar las corrientes entre diodos de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra mediante el uso de resistencias shunt conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo a cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su funcionamiento.
