Tiristores de control de fase de potencia SCR 100A - 6300A, paquete de disco

Tiristores de control de fase de potencia AS ENERGI^TM, también conocidos como Rectificadores Controlados por Silicio (SCR), en diseño de disco son tiristores de tipo press pack de propósito general, que regulan y convierten corrientes de CC y CA hasta 6300A a frecuencias hasta 500 Hz en circuitos con voltajes hasta 9000V (dependiendo de la serie).

Los tiristores de disco de potencia de la serie T tienen los siguientes tipos (corriente): 100 A, 160 A, 200 A, 250 A, 320 A, 400 A, 500 A, 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A, 5000 A, 6300 amperios.

Series de tiristores de disco de alta potencia

Guía de numeración de piezas para tiristores de disco de potencia

Pasaporte técnico para tiristores de disco de potencia

Recomendaciones de instalación para tiristores de potencia

Video: Reseñas de tiristores de disco de alta potencia

El tiristor tiene una carcasa cerámica de estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.

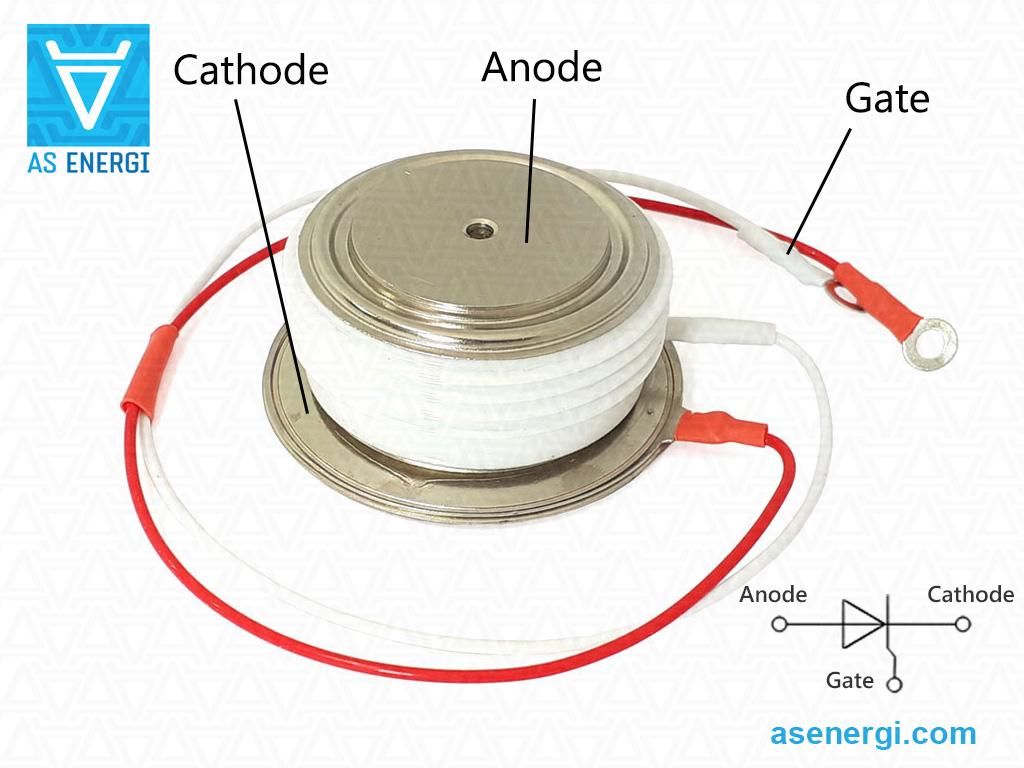

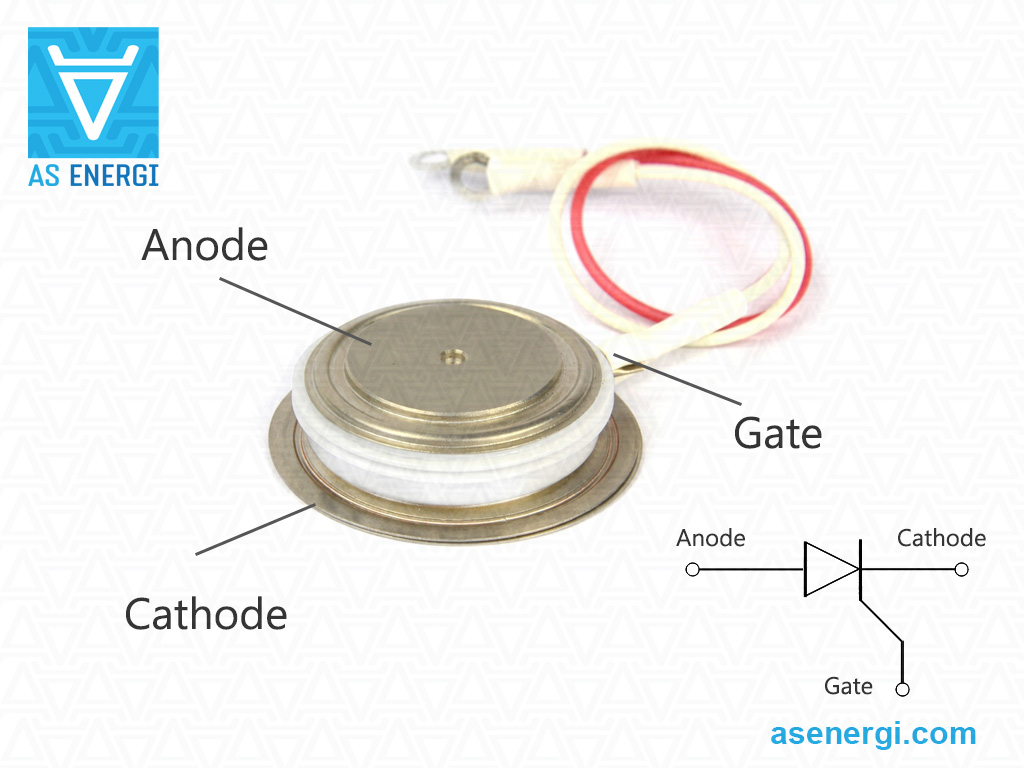

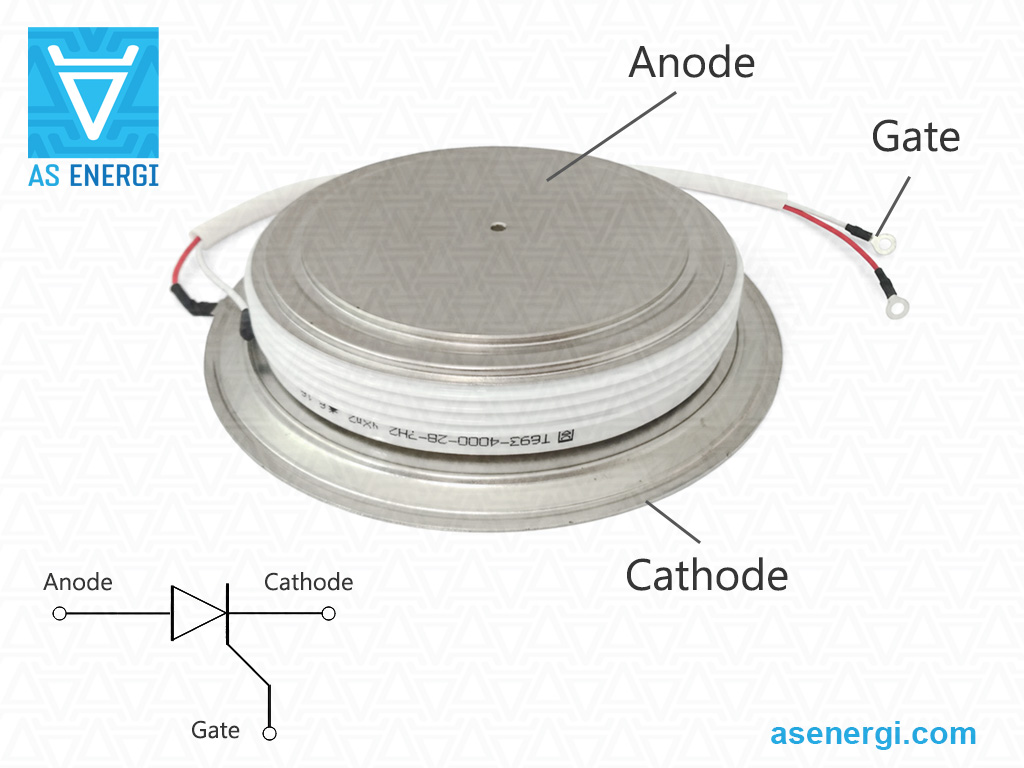

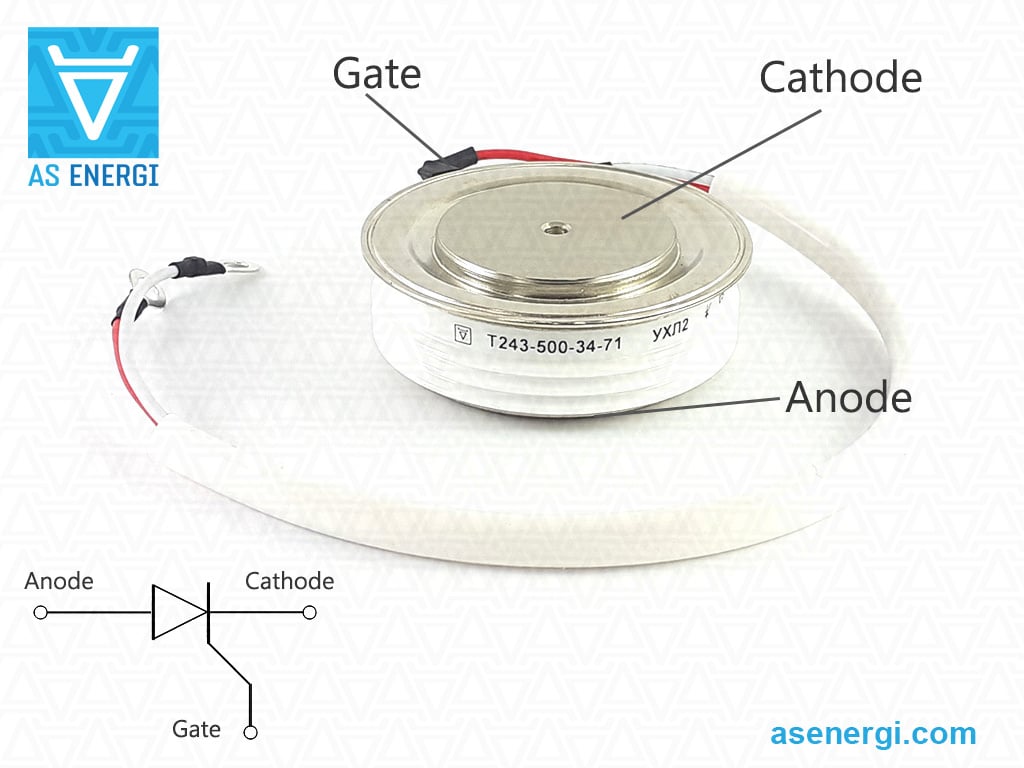

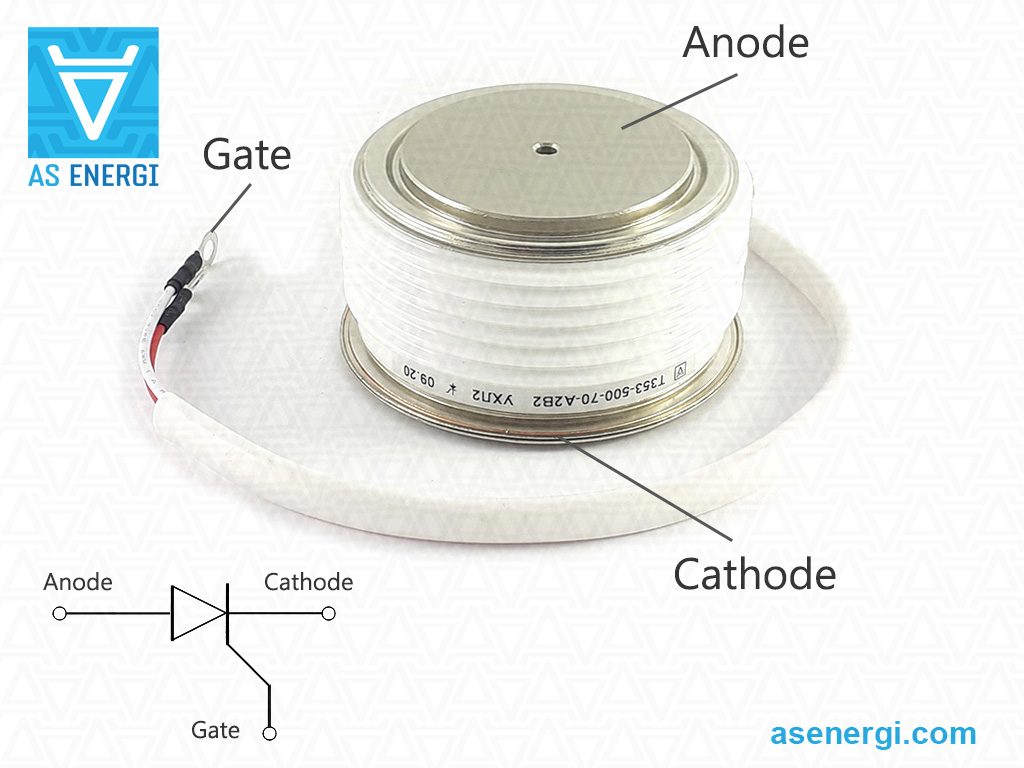

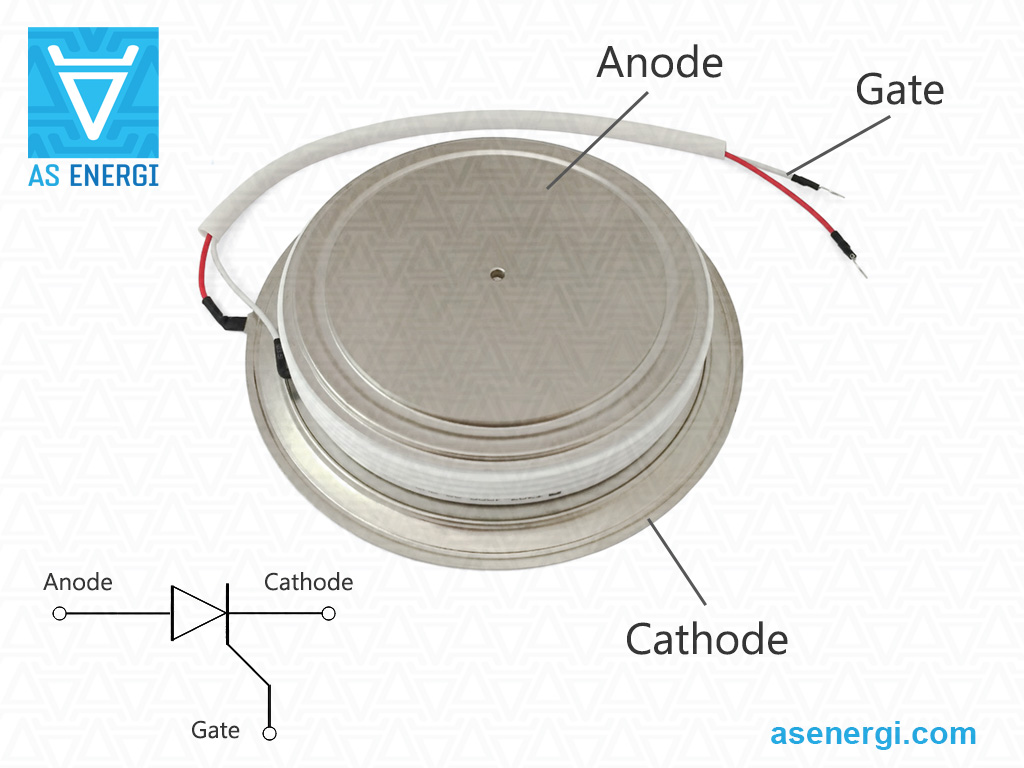

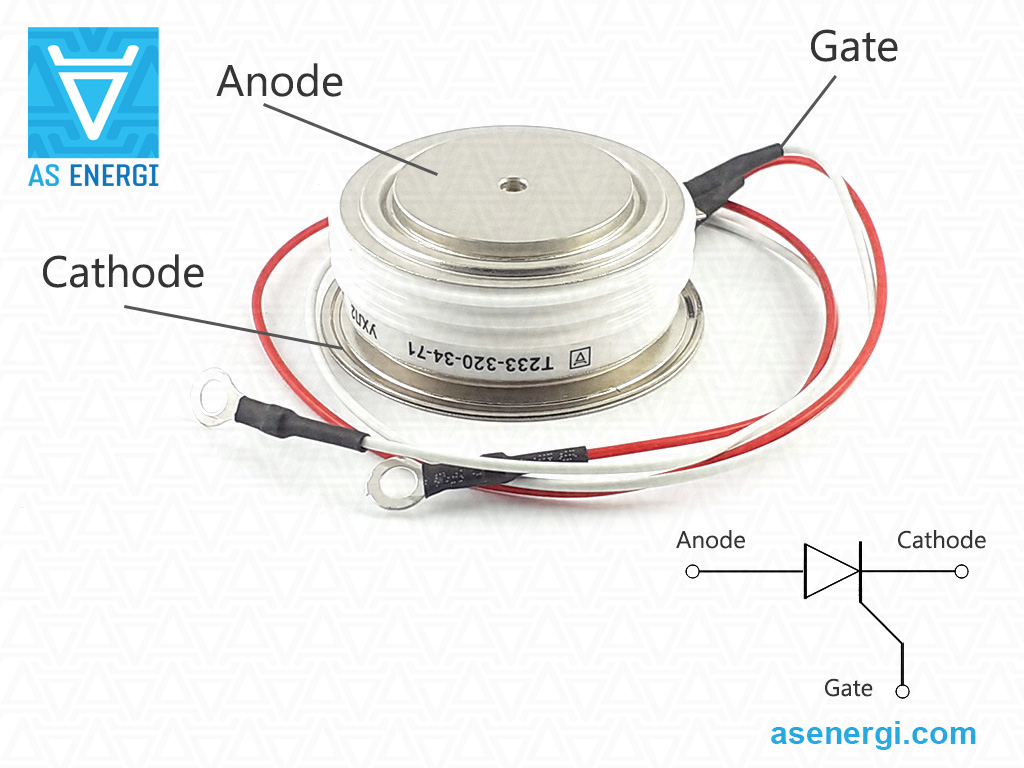

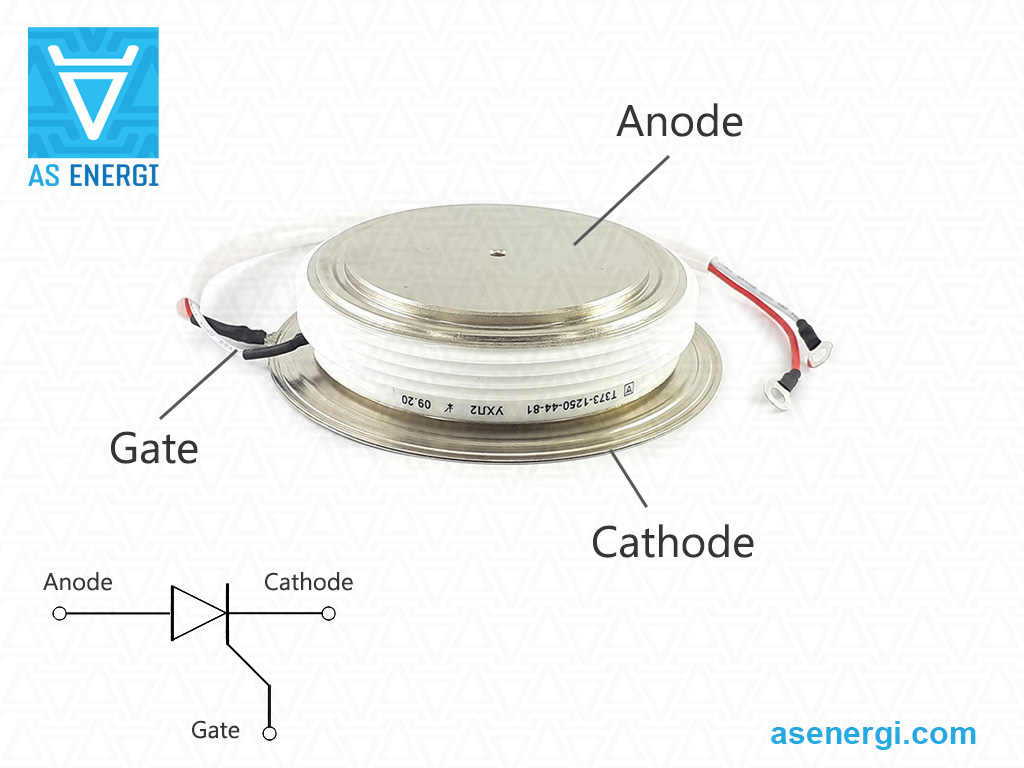

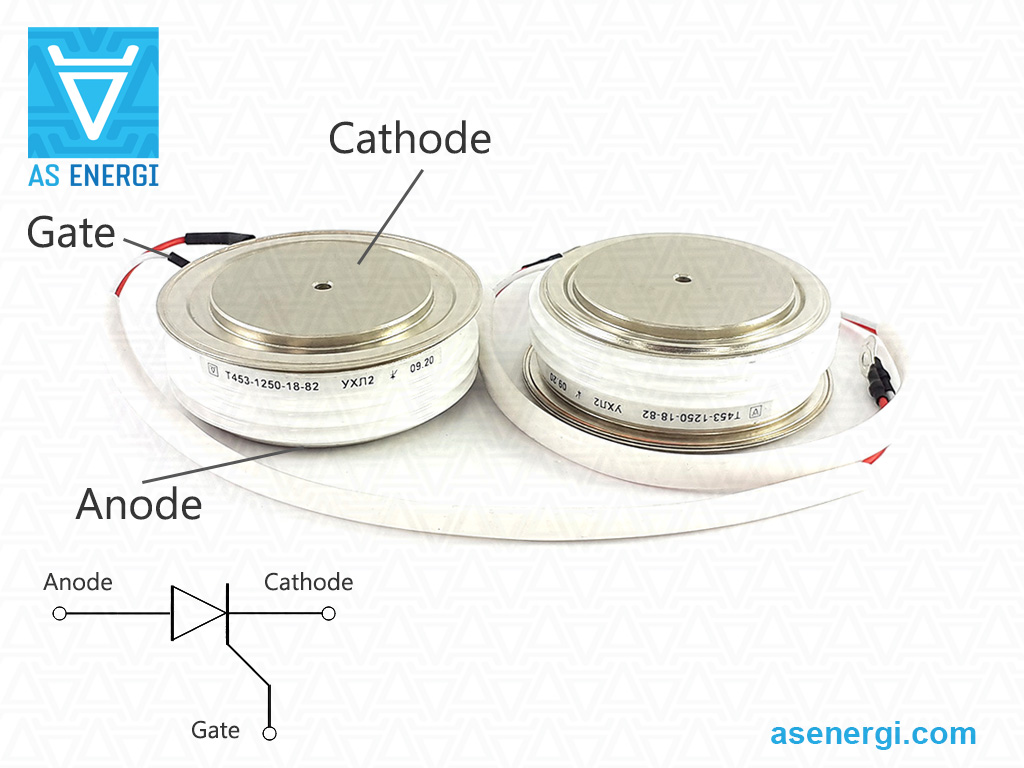

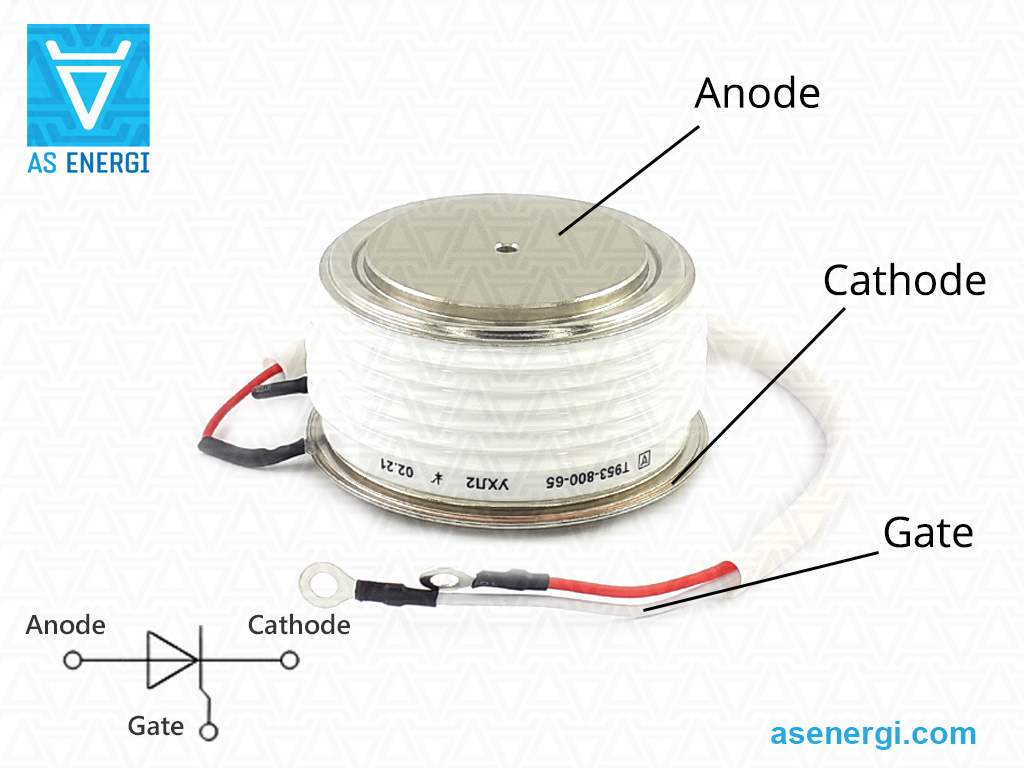

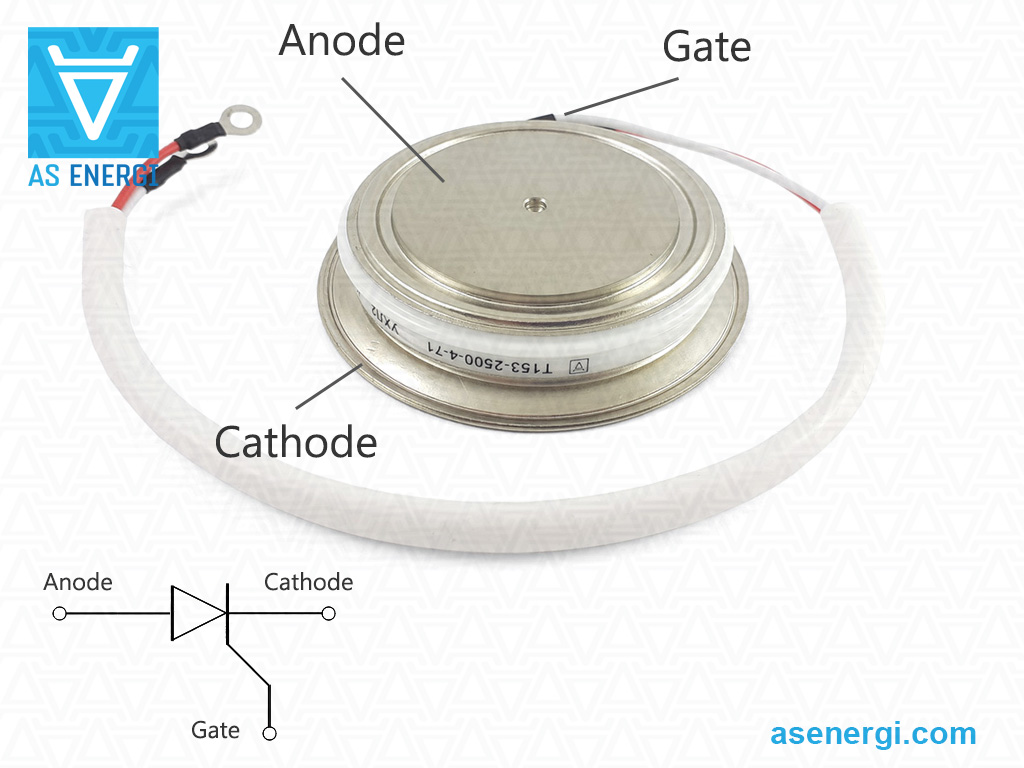

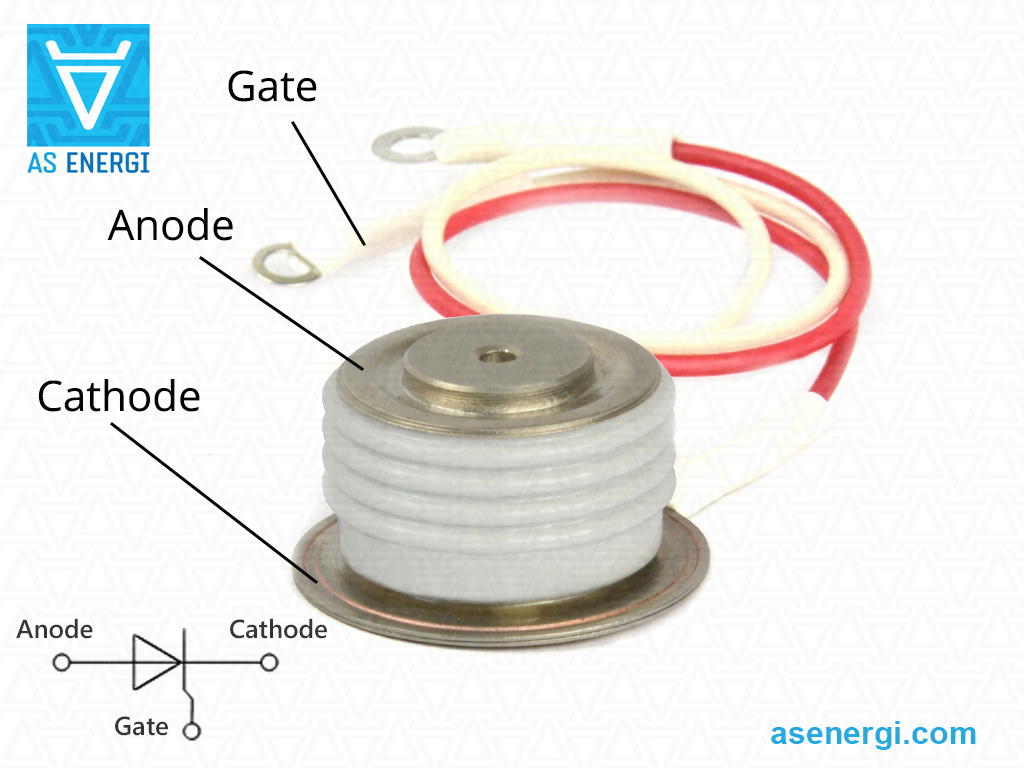

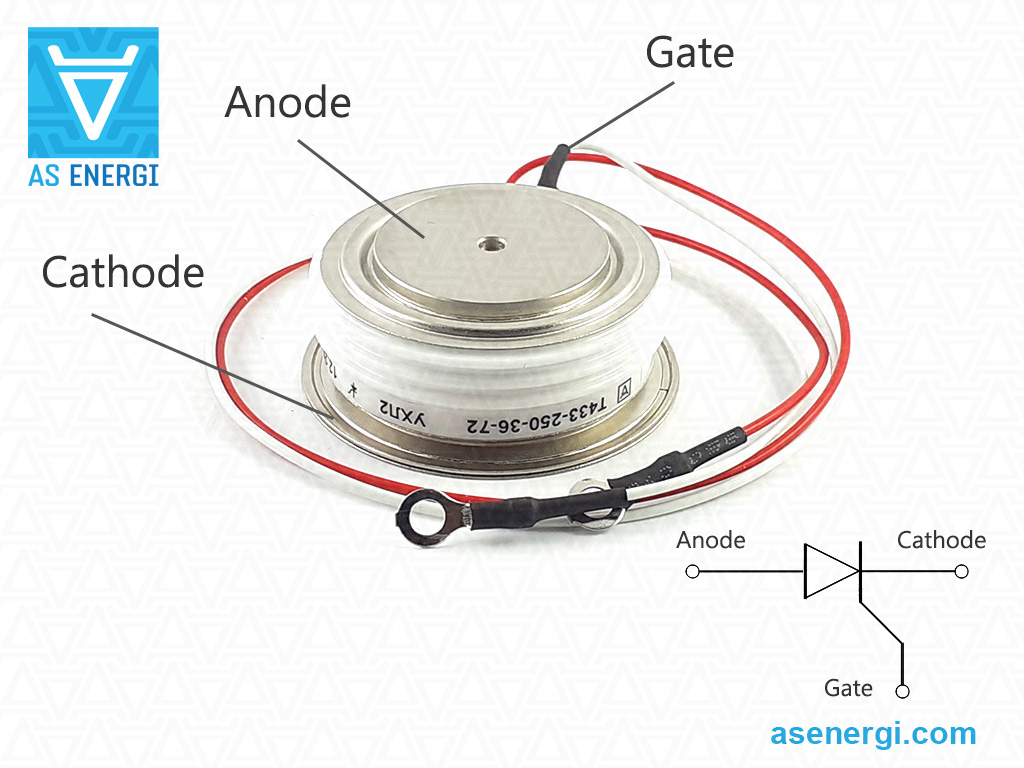

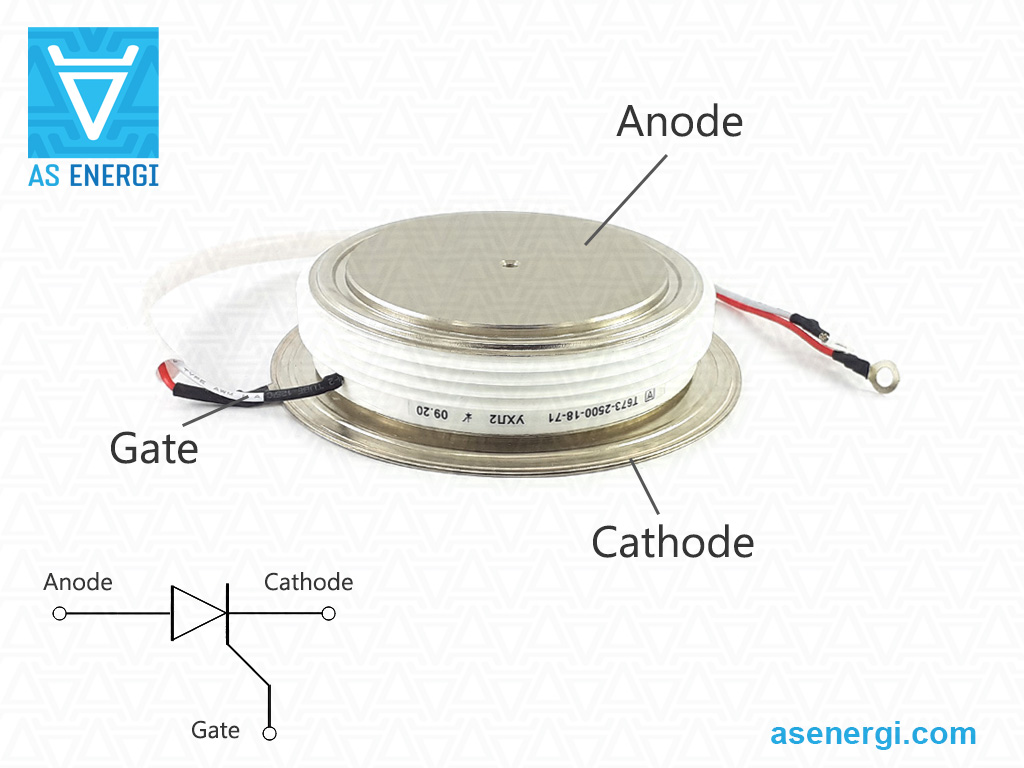

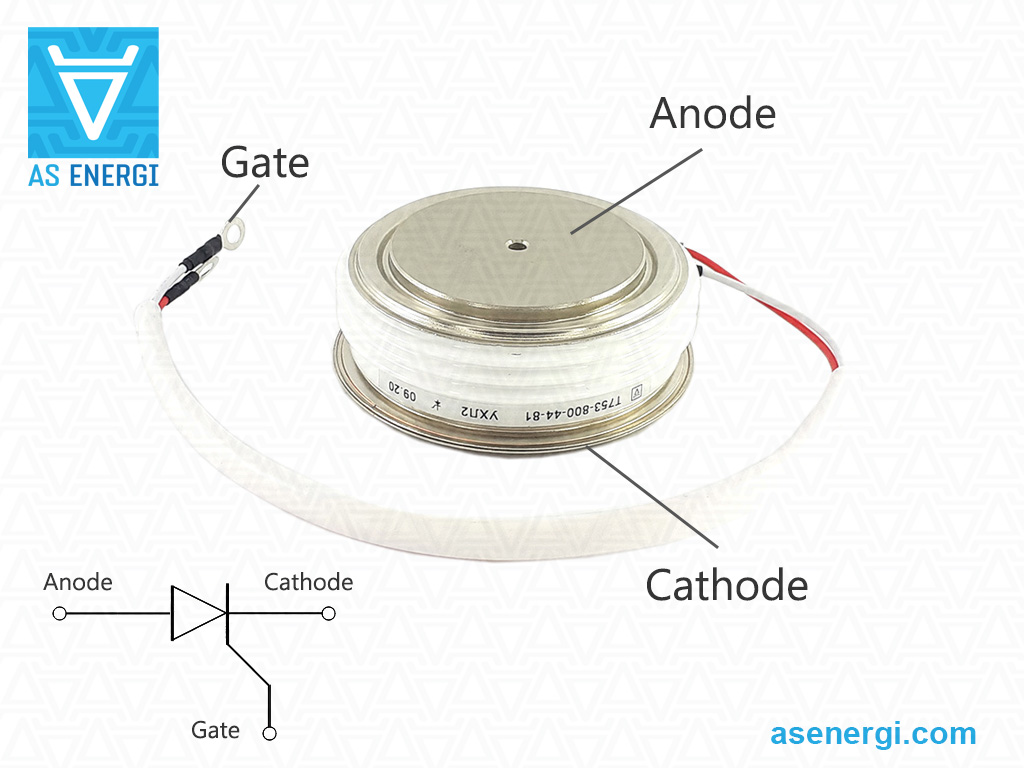

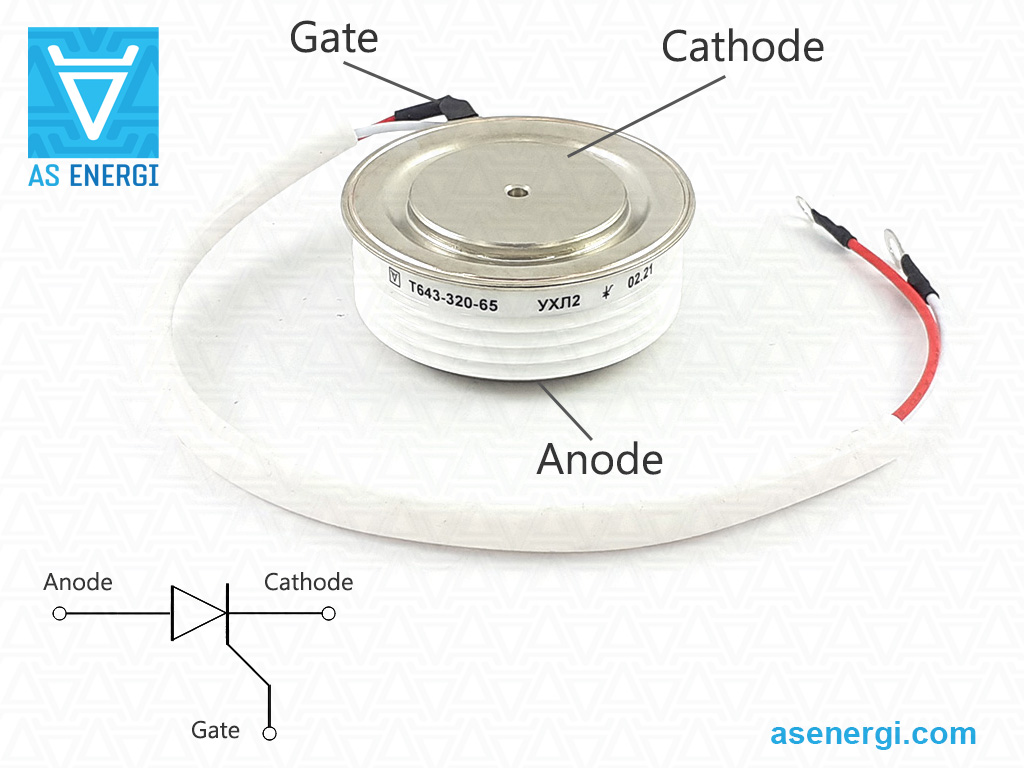

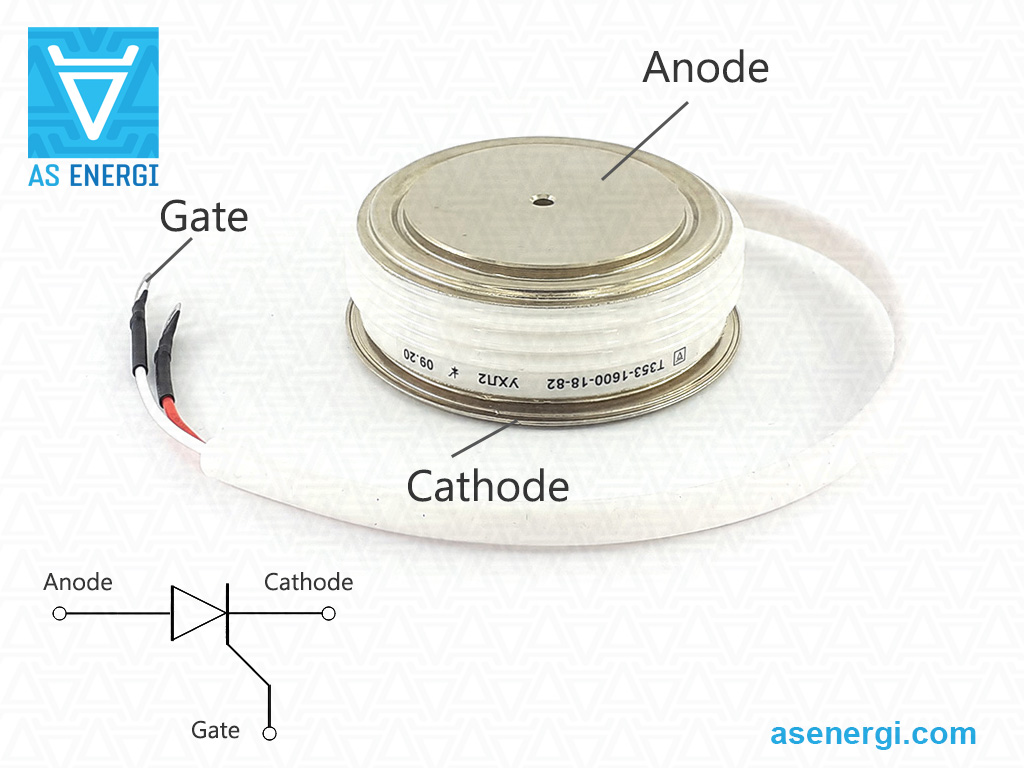

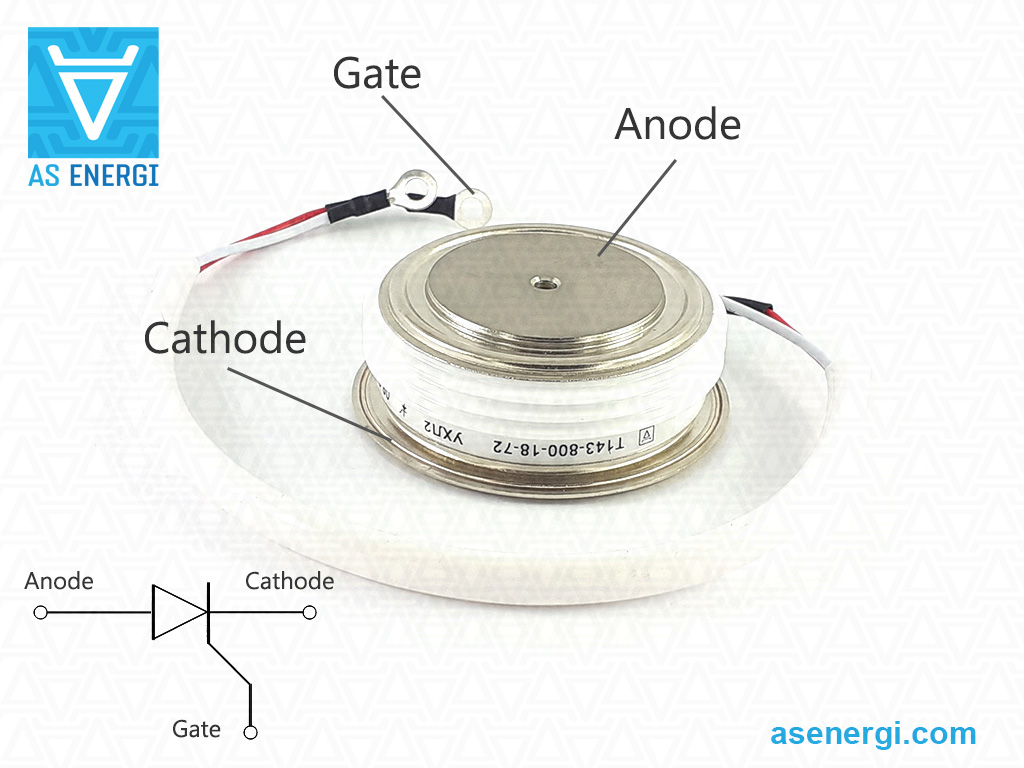

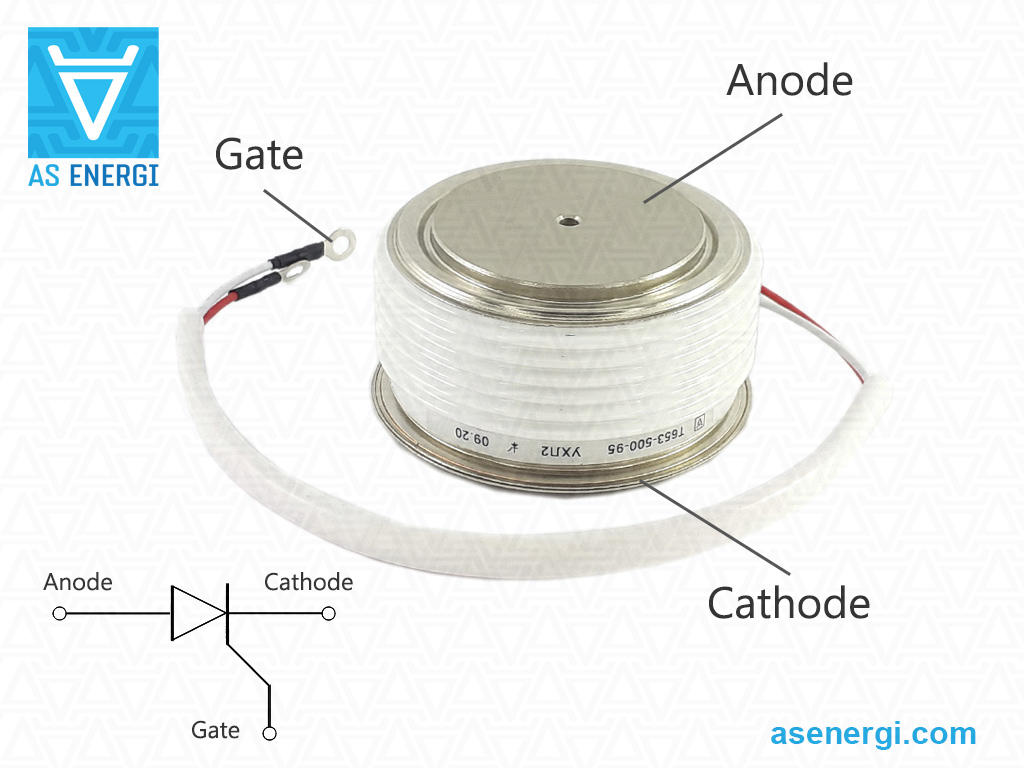

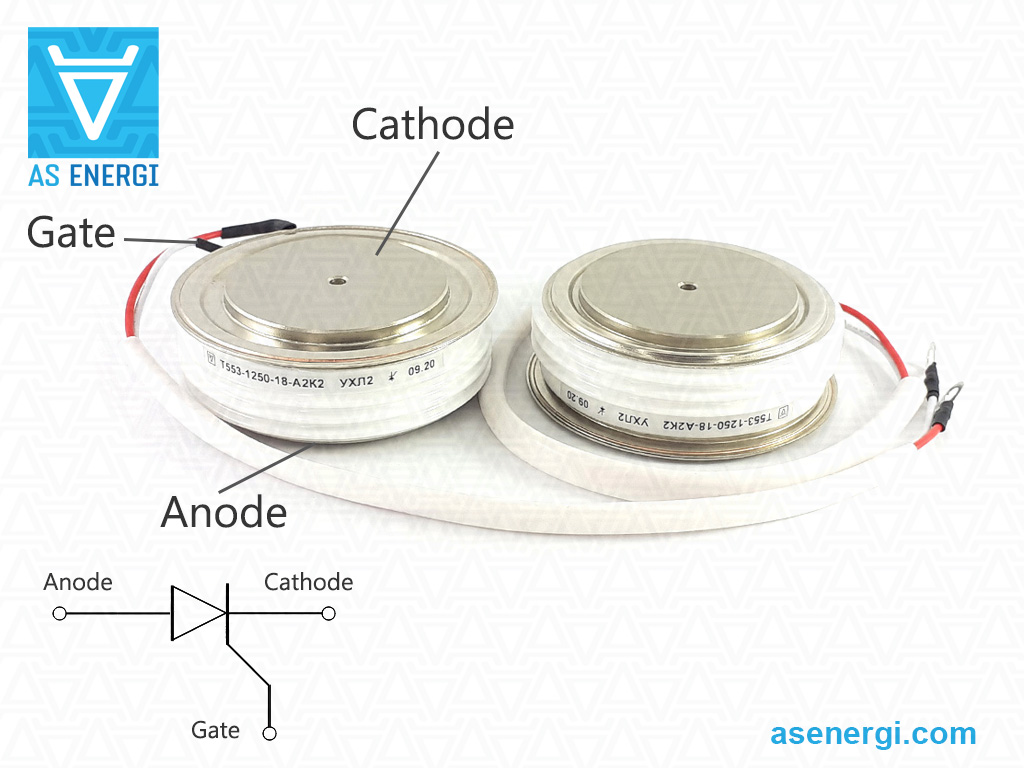

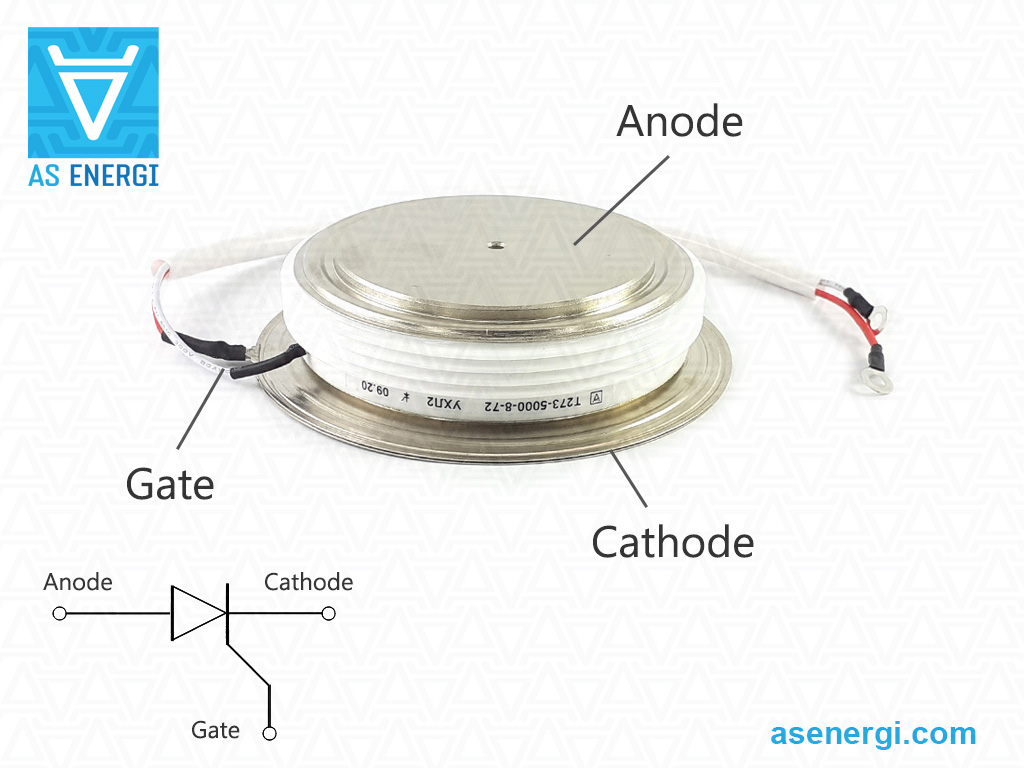

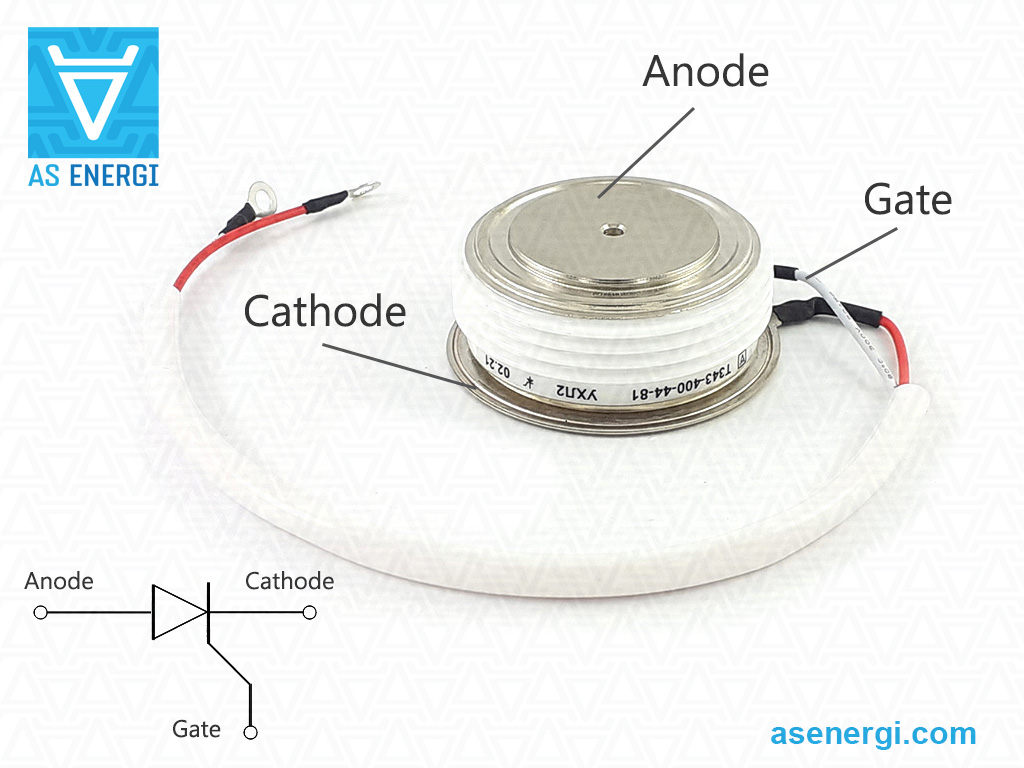

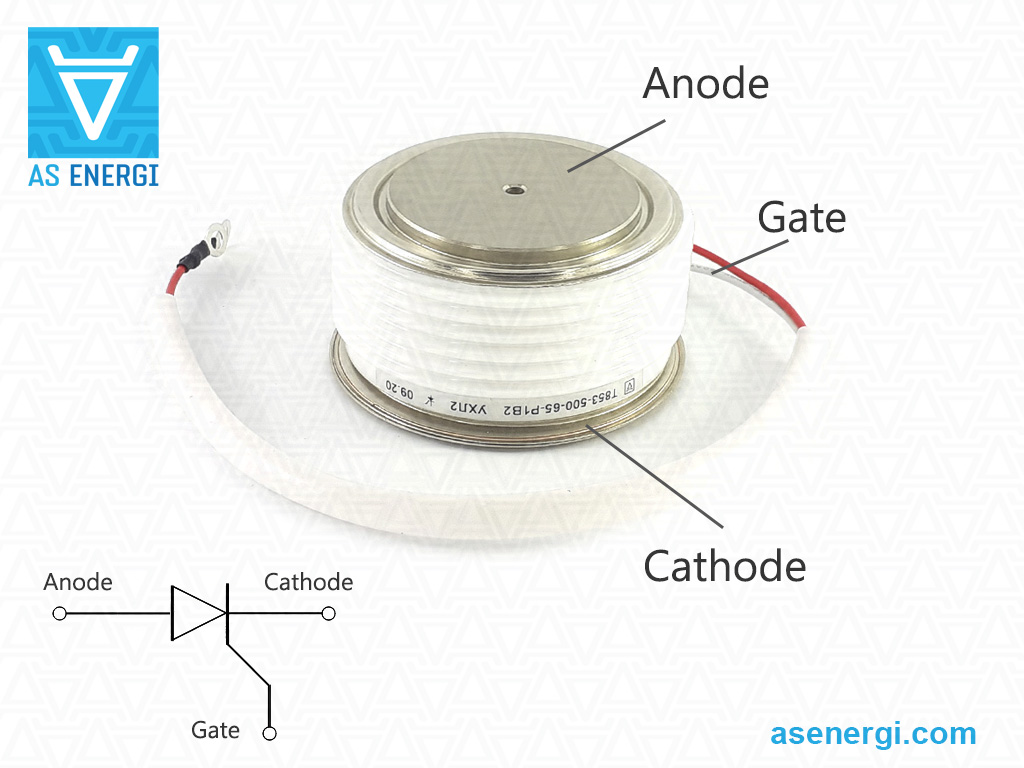

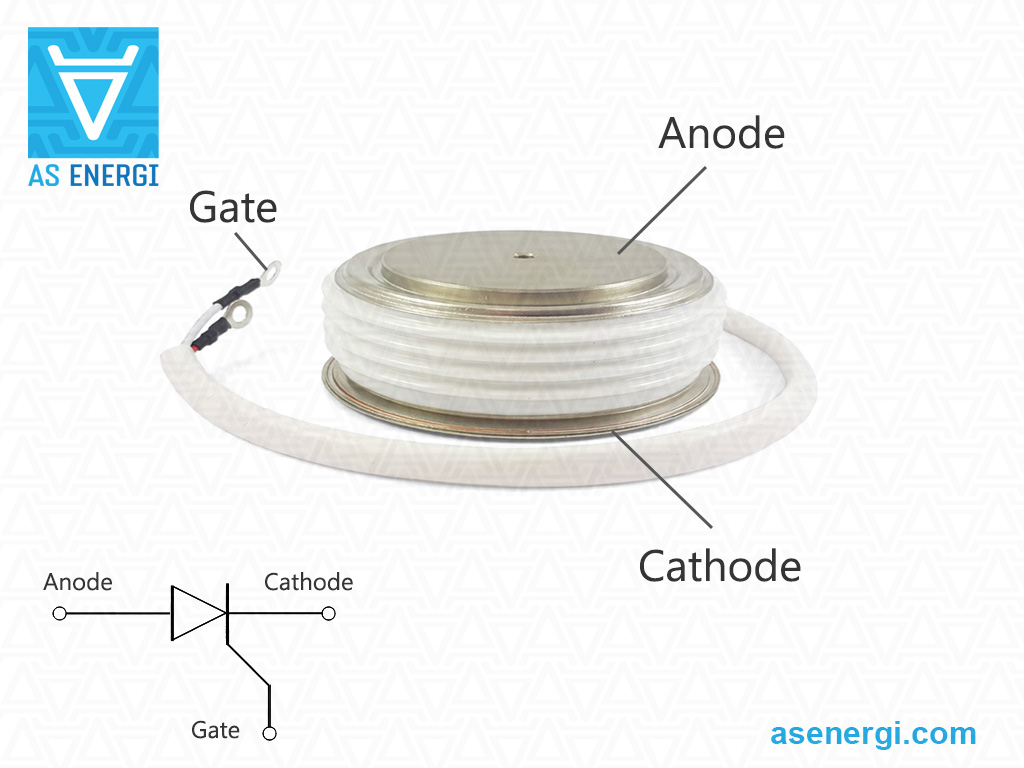

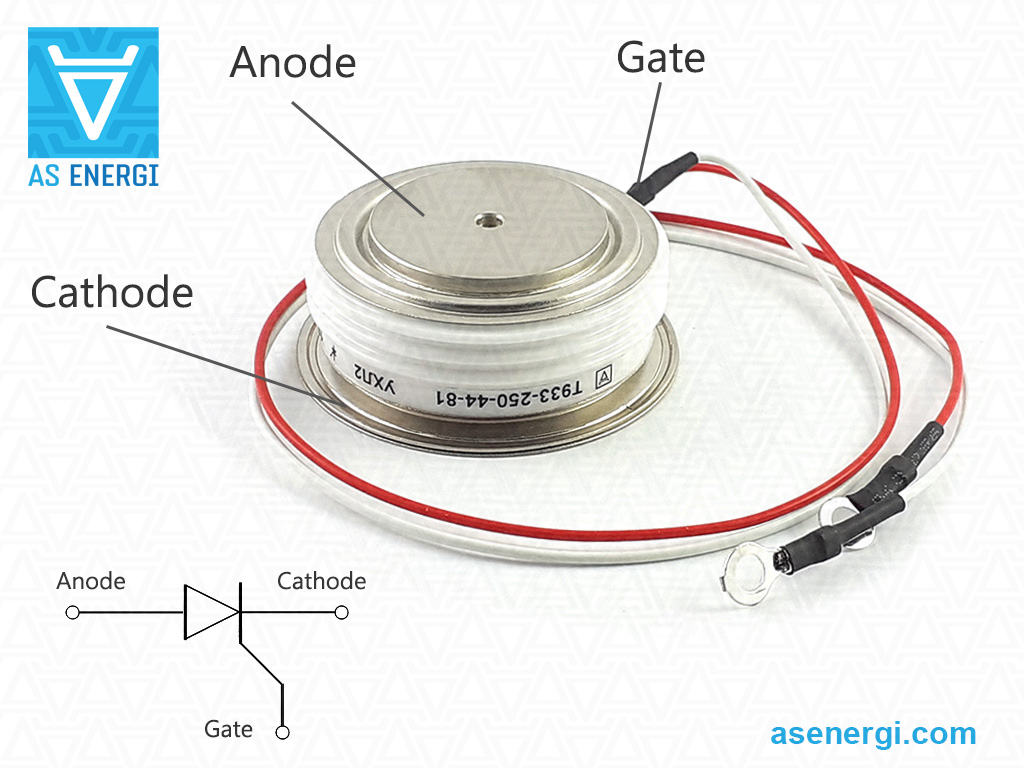

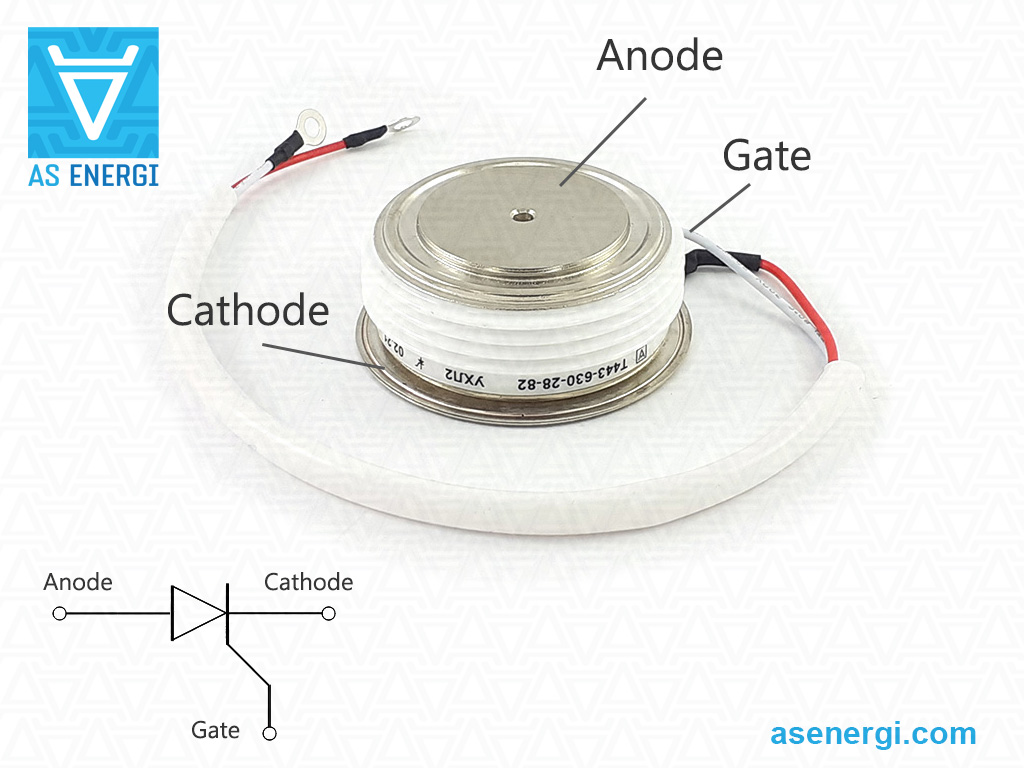

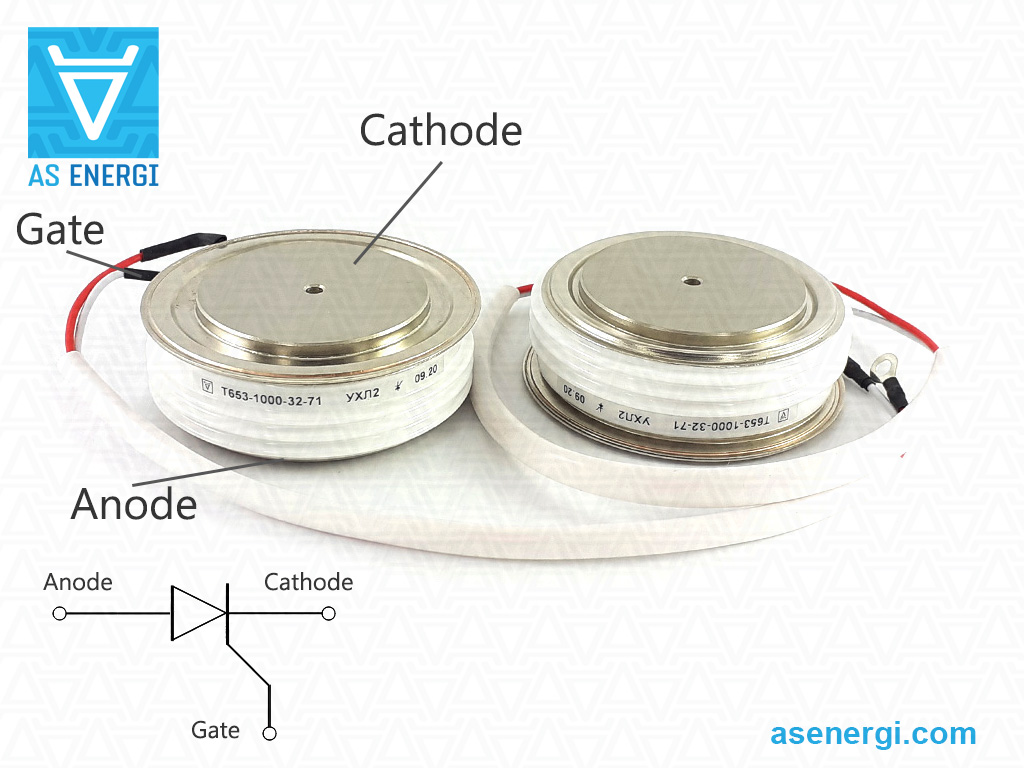

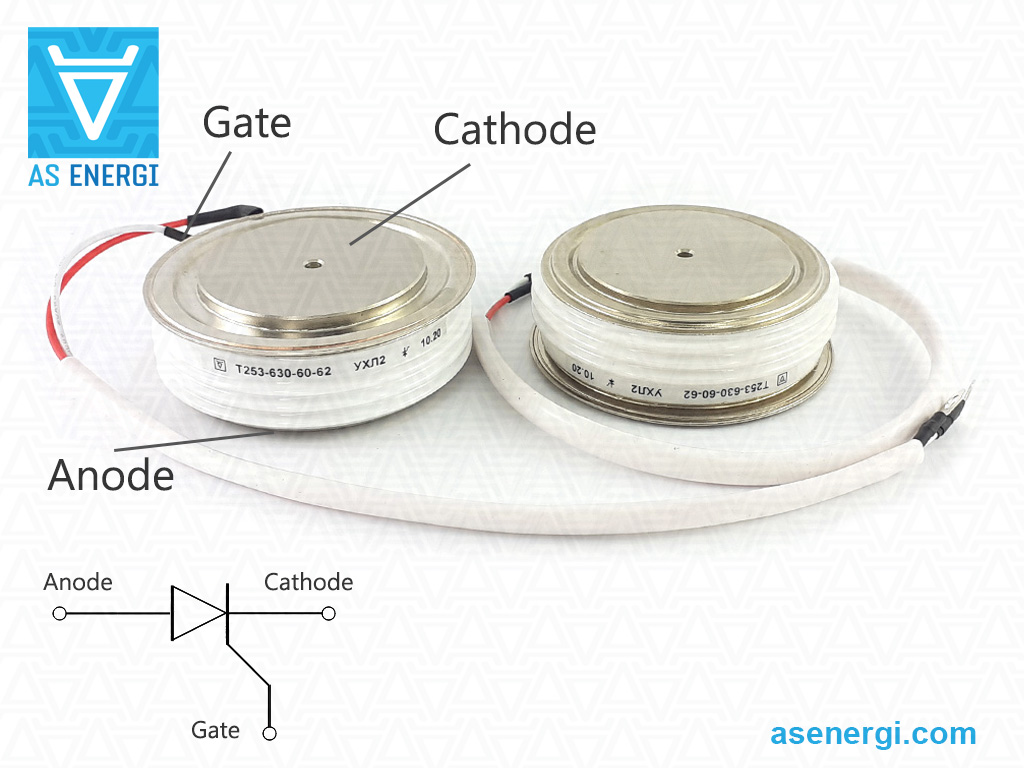

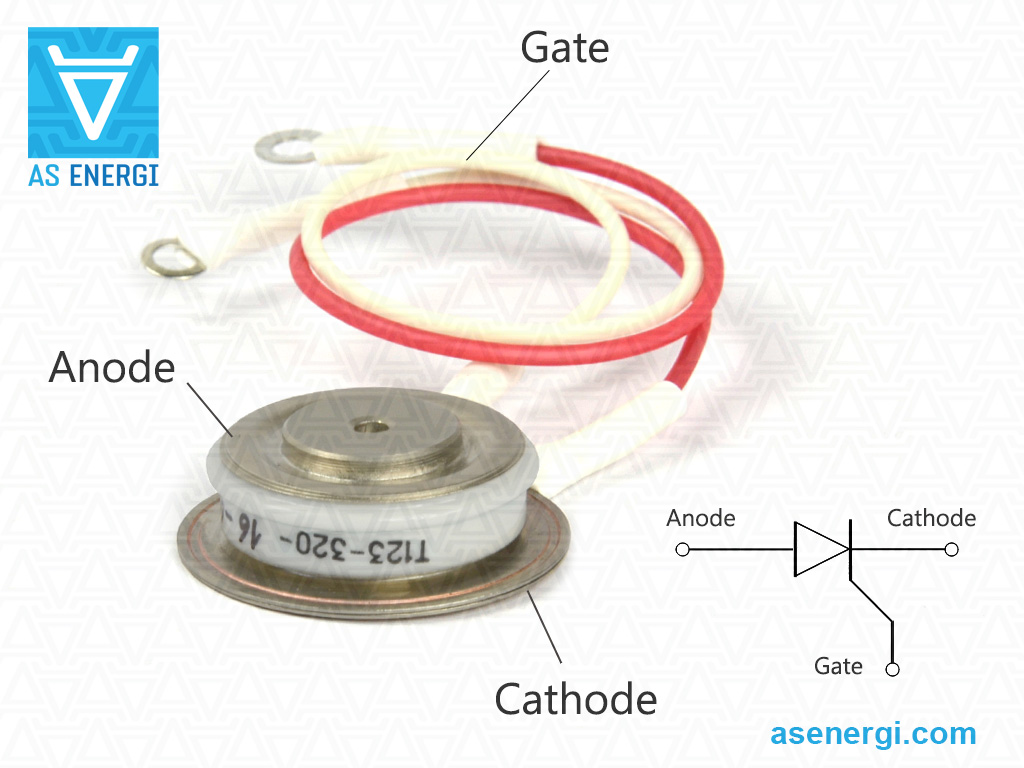

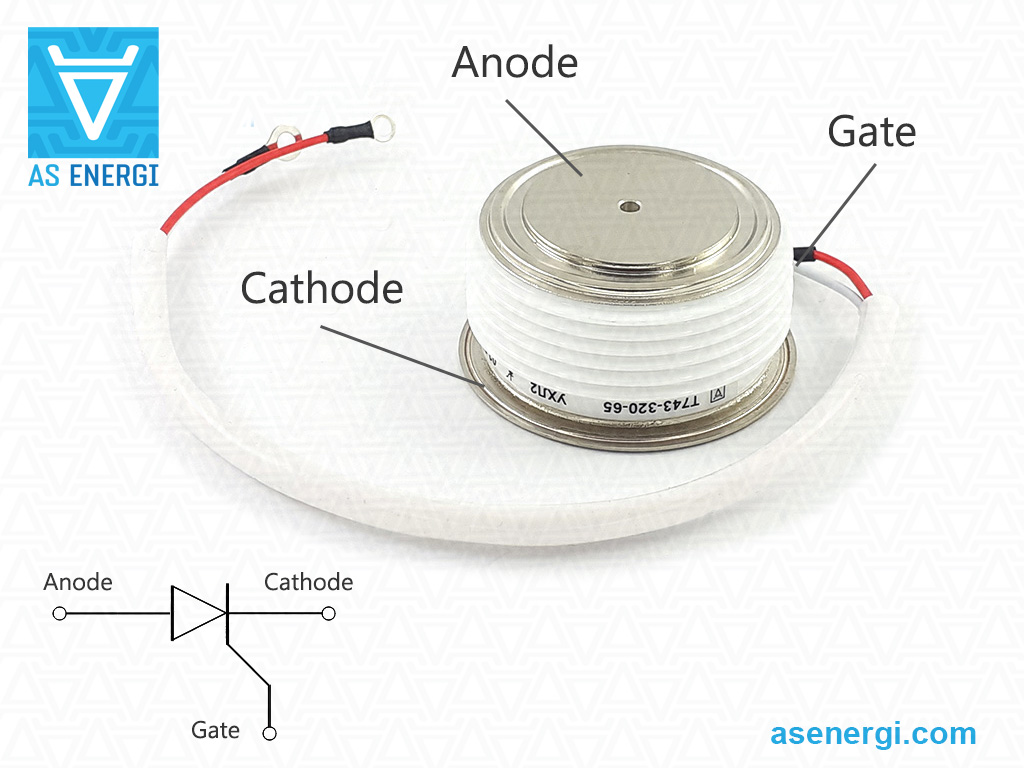

La polaridad del tiristor se determina por el icono en la carcasa. En esta página se encuentran diagramas esquemáticos y circuitos de tiristores con ánodo, cátodo y electrodo de control (puerta). Las especificaciones técnicas, la guía de numeración de piezas, la polaridad, las dimensiones y los refrigeradores recomendados para tiristores se enumeran a continuación.

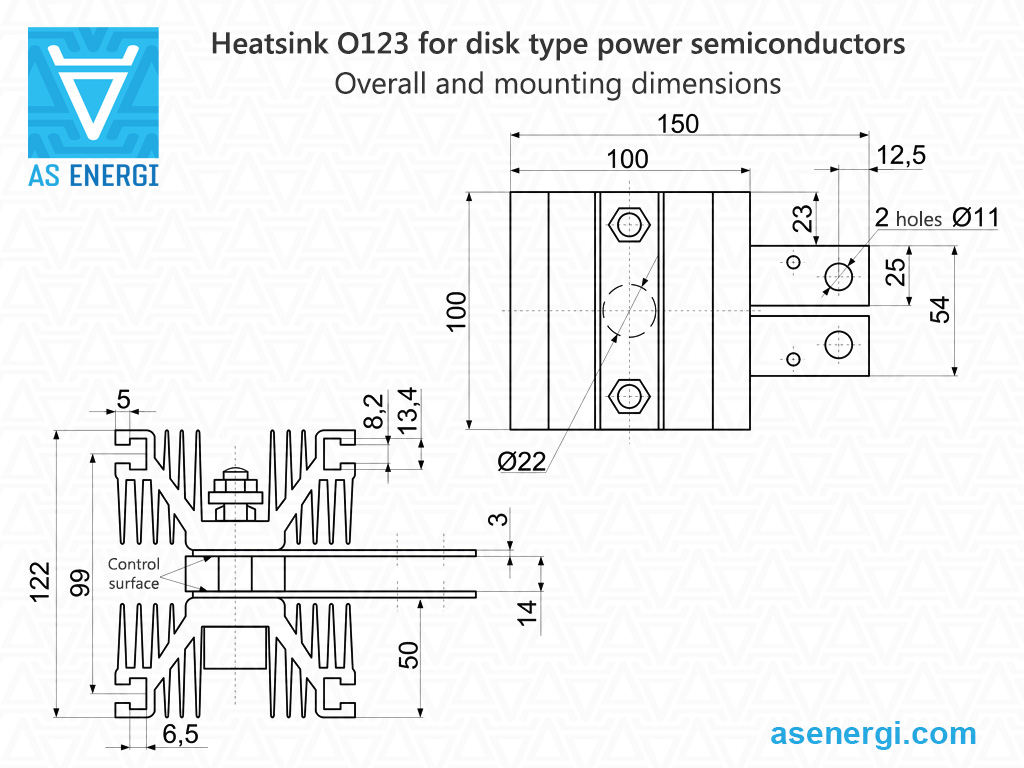

Se utilizan disipadores de calor de aire y agua para enfriar los tiristores. Para mantener las pérdidas eléctricas al mínimo y la disipación de calor al máximo, se debe proporcionar el par de apriete necesario durante el ensamblaje, la llamada fuerza de presión F_m. La correspondencia entre la fuerza de apriete lograda y la requerida se determina por la deflexión del travesaño. Para una mejor disipación de calor del tiristor durante el ensamblaje, se utiliza pasta térmica, lo cual no es un requisito para la instalación.

Los tiristores tienen una carcasa sellada que aísla la parte funcional y el elemento semiconductor de los impactos mecánicos y el entorno. Este tiristor tiene una carcasa de disco con contactos de presión.

Los tiristores de AS Energi Global LLC tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_DRM/V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.

Nuestra empresa proporciona una garantía de calidad de 2 años para los tiristores desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.

Seguir leyendo

El precio final de los tiristores de disco de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Para consultas sobre la adquisición de Tiristores de Alta Potencia, Diodos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, le ofreceremos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

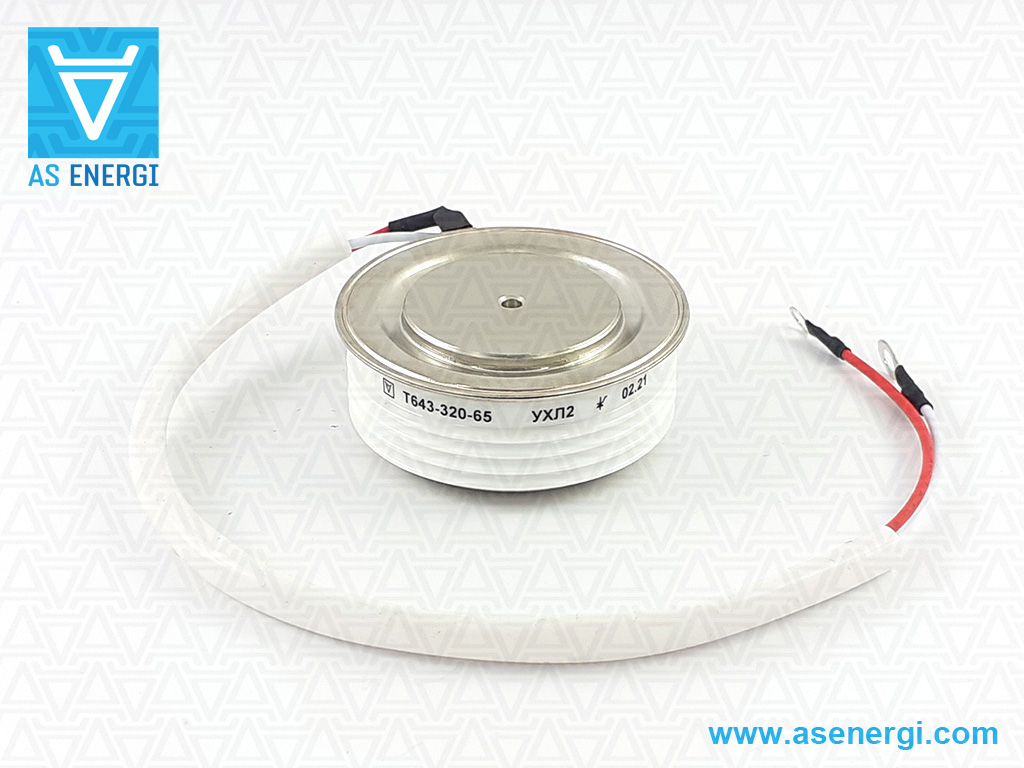

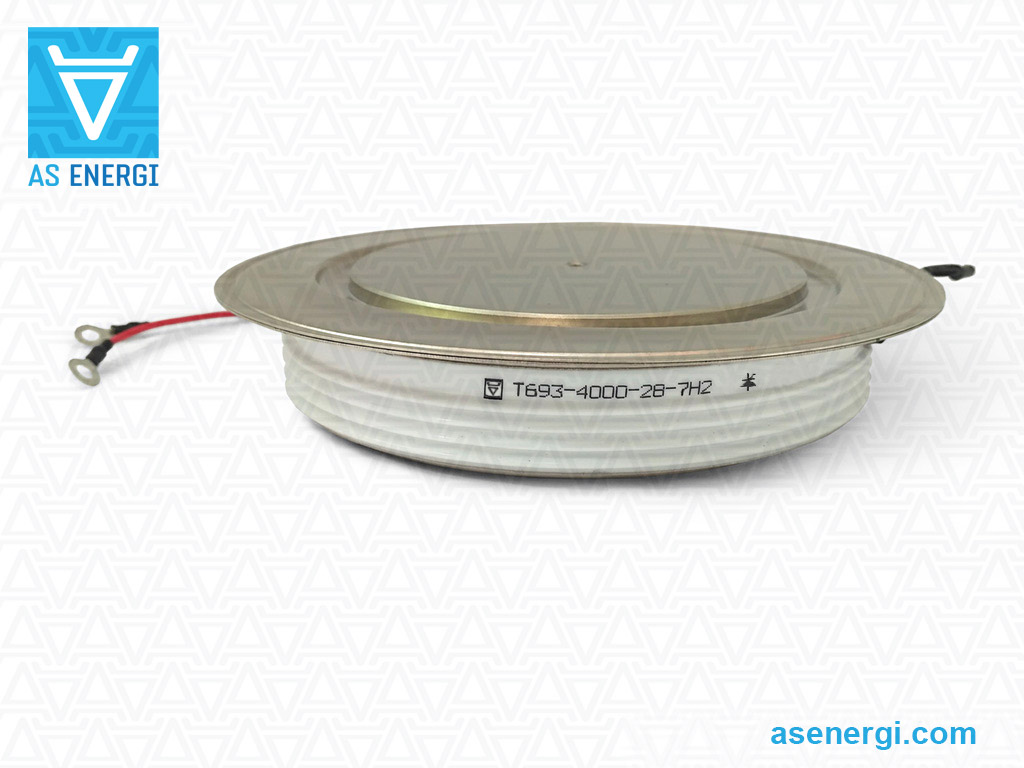

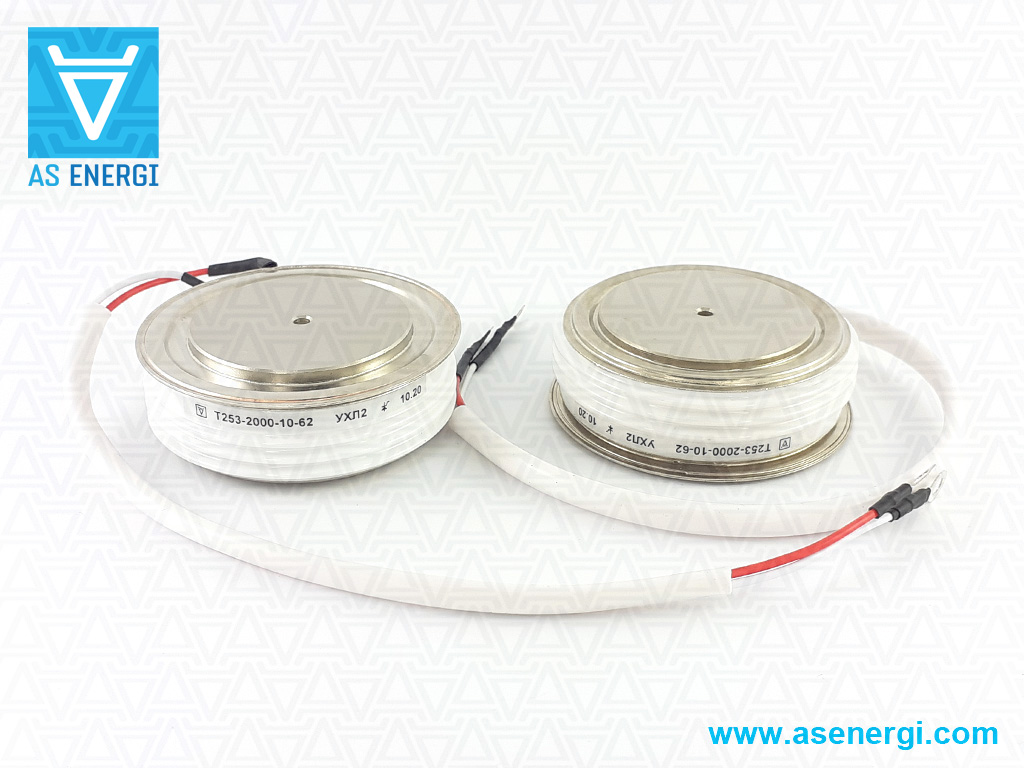

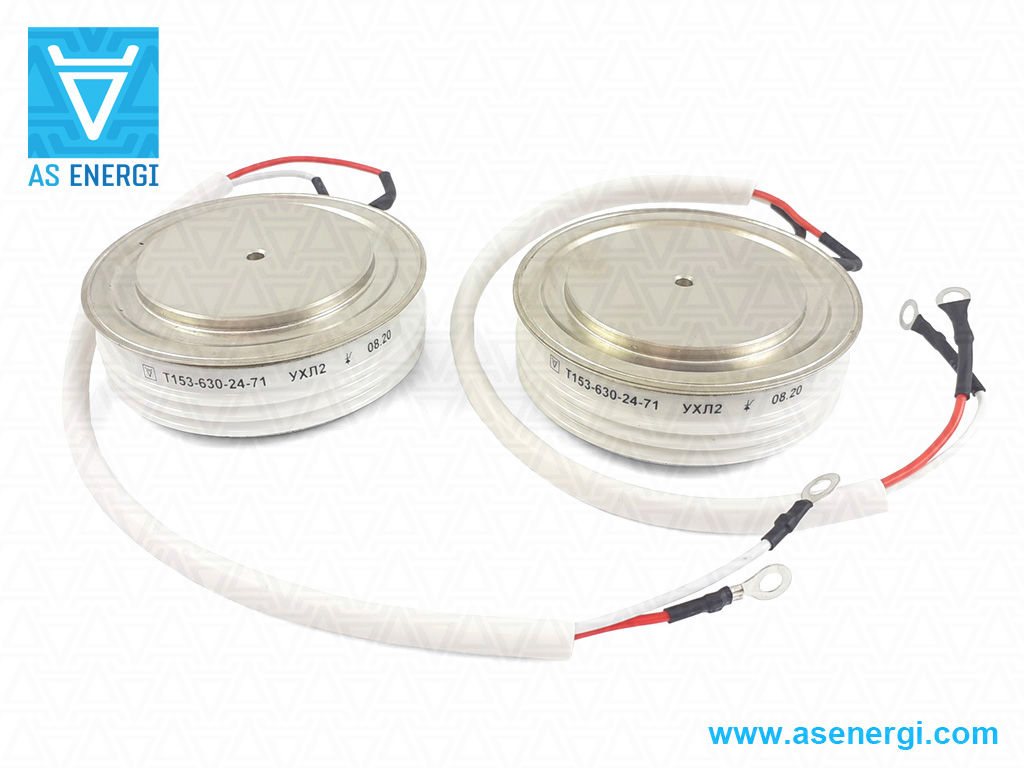

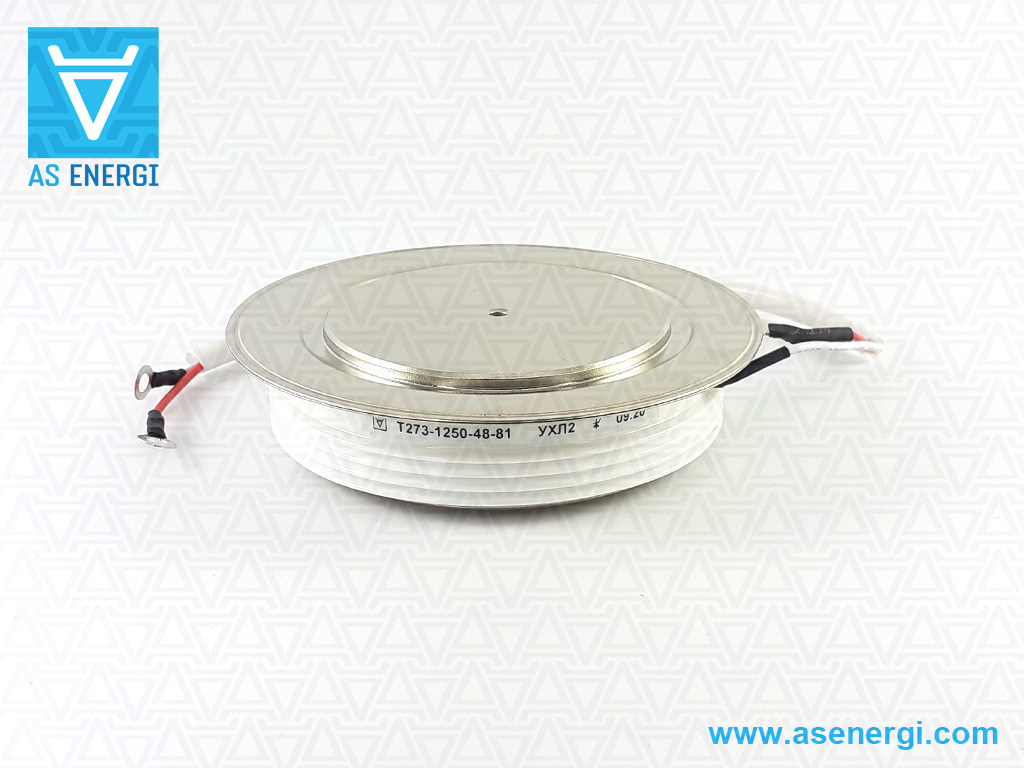

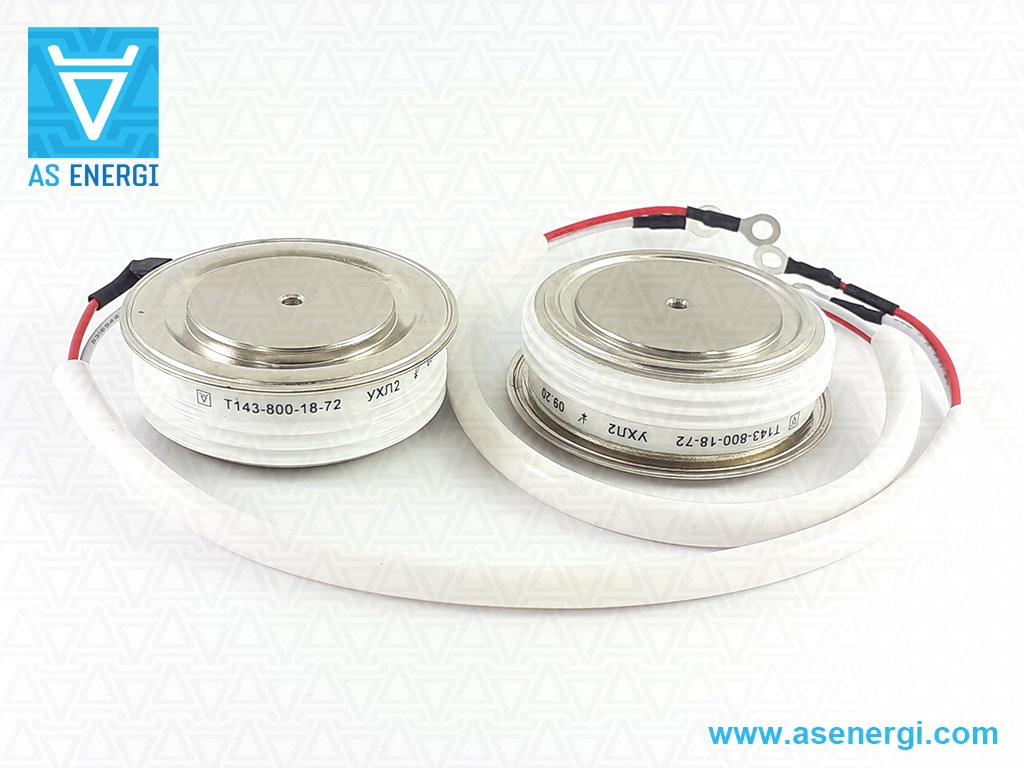

Galería de fotos

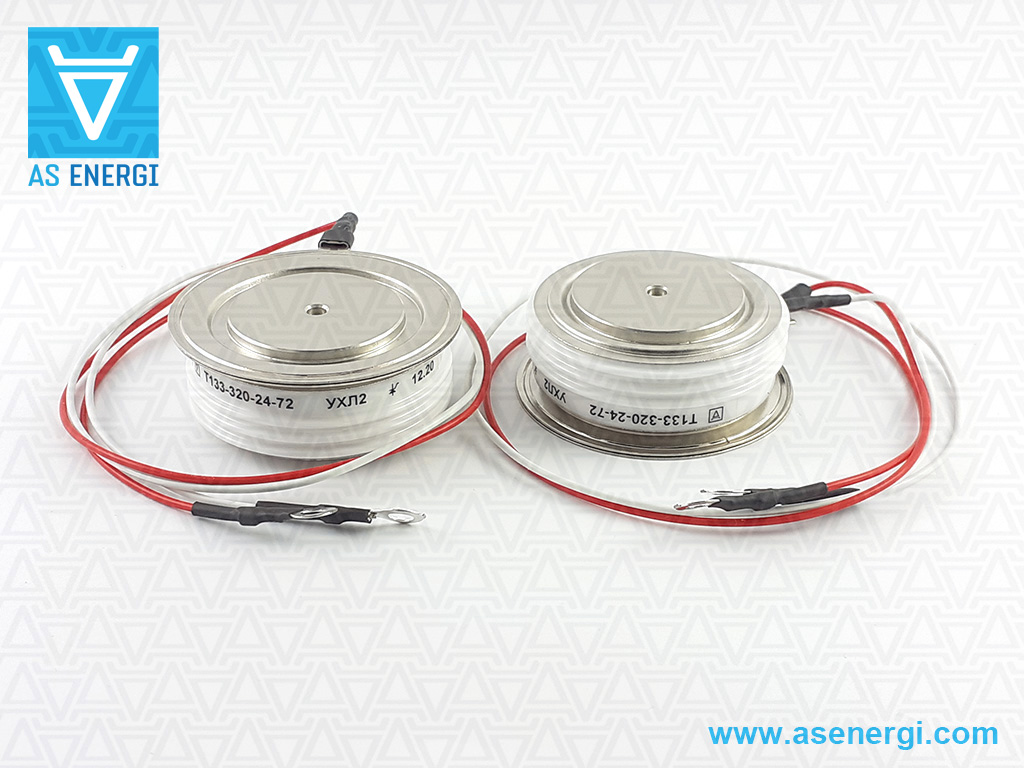

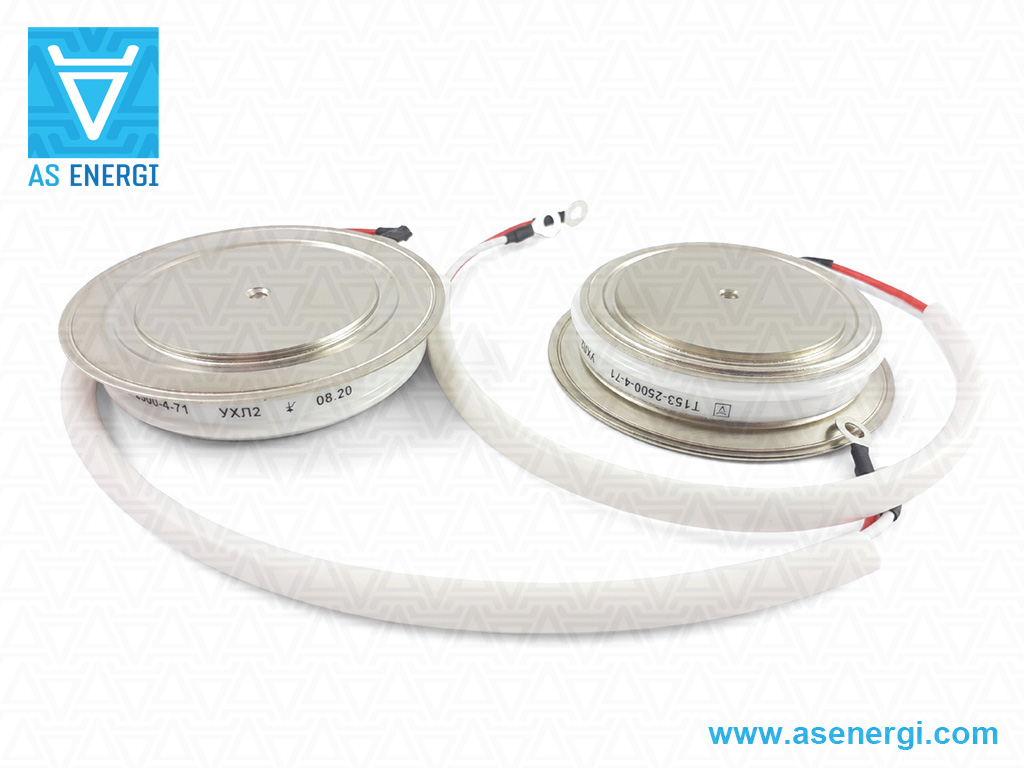

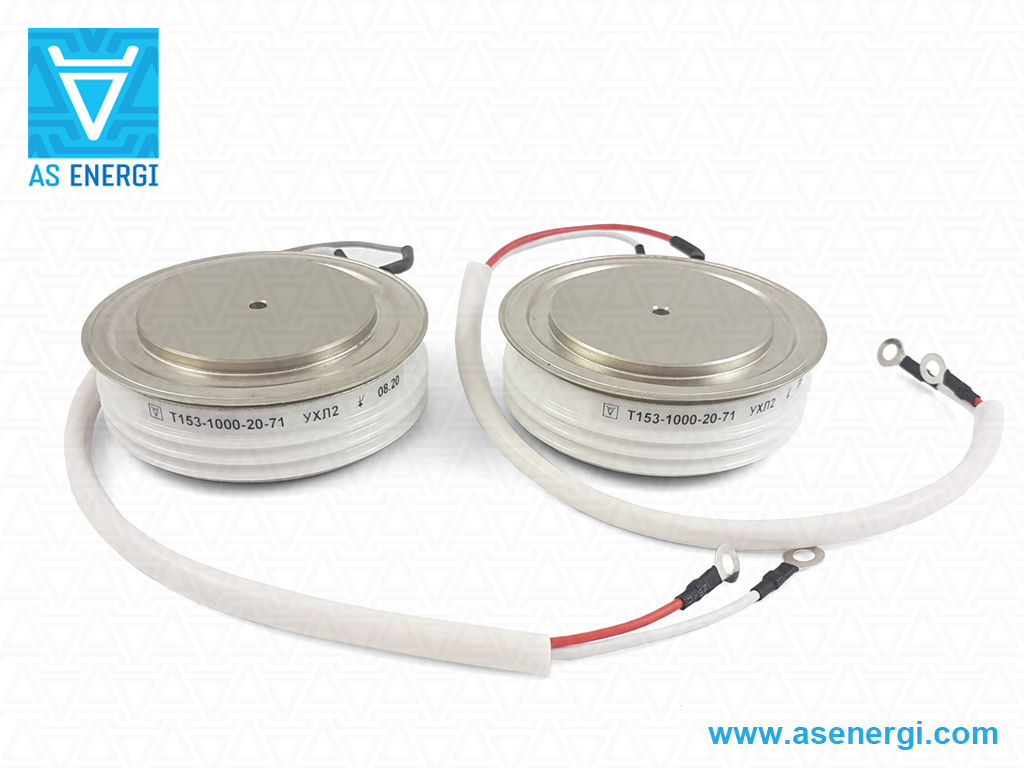

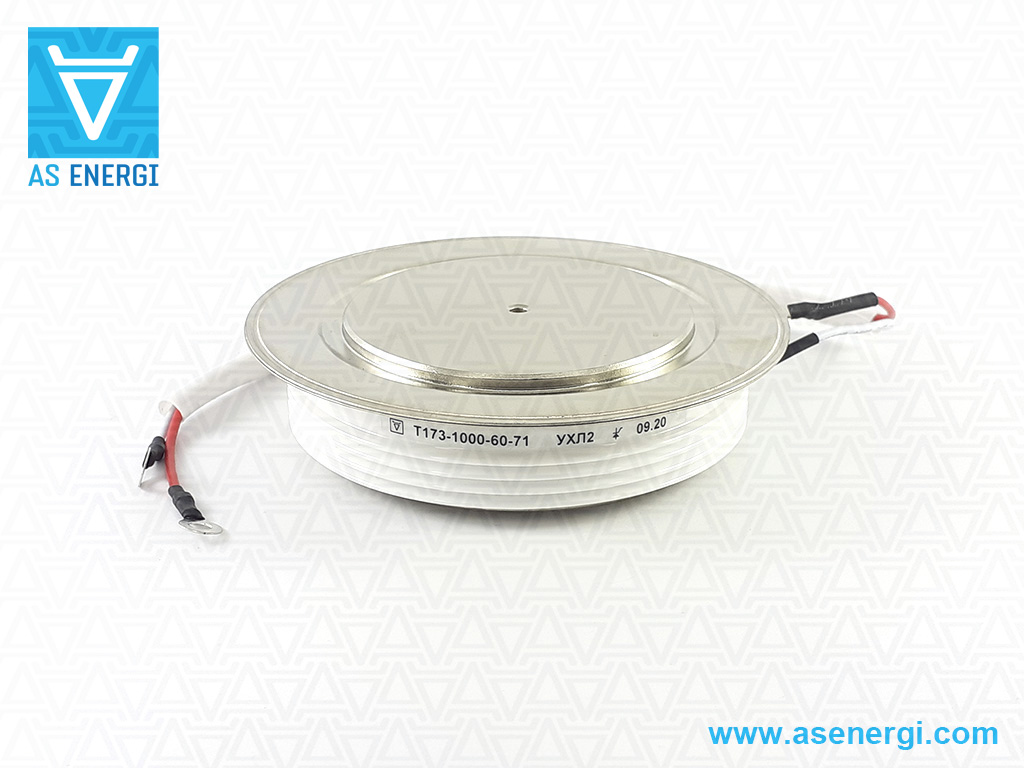

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

Serie de tiristores de disco de alta potencia:

T123	T133, T233, T333, T433, T933		T143, T243, T343, T443, T643 T743
T153, T253 .... T953	T163, T263, T663	T173, T273, T373, T673	T183, T283 .... T683	T193, T293, T393, T693

Tiristores de potencia T123, T223, T323 (100A – 500A)

Tiristores T123



Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T123-100	a petición + –	5000 - 6000V	145A (85ºC) 176A (70ºC)	50 - 60	100 g	PT23	O123
T123-160	a petición + –	3400 - 4200V	185A (85ºC) 226A (70ºC)	34 - 42	100 g	PT23	O123
T123-200	a petición + –	400 - 1800V	240A (85ºC) 300A (70ºC)	4 - 18	70 g	PT21	O123
T123-250	a petición + –	400 - 1800V	280A (85ºC) 350A (70ºC)	4 - 18	70 g	PT21	O123
T123-320	a petición + –	400 - 1600V	320A (85ºC) 410A (70ºC)	4 - 16	70 g	PT21-1	O123
T123-400	a petición + –	800 - 1200V	440A (85ºC) 536A (70ºC)	8 - 12	70 g	PT21	O123
T123-500	a petición + –	400 - 800V	620A (85ºC) 715A (70ºC)	4 - 8	70 g	PT21	O123
T223-250	a petición + –	1800 - 2600V	252A (85ºC) 312A (70ºC)	18 - 26	100 g	PT23	O123
T323-200	a petición + –	2600 - 3400V	238A (85ºC) 275A (70ºC)	26 - 34	100 g	PT23	O123
T323-320	a petición + –	1200 - 1600V	346A (85ºC) 434A (70ºC)	12 - 16	70 g	PT21	O123

Especificaciones detalladas de los tiristores de potencia T123, T223, T323

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T123-100	5000-6000	145 (85°C) 176 (70°C)	276	1.0	125	2.60/314	1.30	6.00	40	2000	250	2.5	200	630	5	0.08
T123-160	3400-4200	185 (85°C) 226 (70°C)	355	2.8	125	2.70/502	1.10	3.50	40	1600	250	2.5	200	400	39	0.08
T123-200	400-1800	240 (85°C) 300 (70°C)	470	4.0	125	1.90/628	1.10	1.50	15	200-1600	250	2.5	200	160	80	0.08
T123-250	400-1800	280 (85°C) 350 (70°C)	540	4.5	125	1.75/785	1.00	1.08	15	200-1600	200	2.5	200	160	100	0.08
T123-320	400-1600	320 (85°C) 410 (70°C)	640	5.0	125	1.65/1005	1.04	0.64	20	500-1600	250	2.5	200	160	125	0.08
T123-400	800-1200	440 (85°C) 536 (70°C)	842	5.5	130	1.65/1257	0.83	0.58	20	1600	250	2.5	200	125	150	0.08
T123-500	400-800	620 (85°C) 715 (70°C)	1122	6.0	150	1.50/1570	0.84	0.43	30	1600	250	2.5	200	100	180	0.08
T223-250	1800-2600	252 (85°C) 312 (70°C)	490	4.0	125	2.10/785	1.05	1.50	30	1600	250	2.5	200	250	80	0.08
T323-200	2600-3400	238 (85°C) 275 (70°C)	432	3.5	125	2.80/628	1.07	1.10	40	1600	250	2.5	200	320	61	0.08
T323-320	1200-1600	346 (85°C) 434 (70°C)	681	5.0	125	1.65/1005	0.90	0.64	20	1600	250	2.5	200	320	130	0.08

Tiristores de potencia T133 (250A – 800A)

Tiristores T133


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T133-250	a petición + –	3400 - 4200V	300A (85ºC) 373A (70ºC)	34 - 42	180 g	PT32	O143, O243, O343, OM103, OM104
T133-320	a petición + –	900 - 2400V	420A (85ºC) 524A (70ºC)	9 - 24	180 g	PT32 (T.B3)	O143, O243, O343, OM103, OM104
T133-400	a petición + –	400 - 1800V	479A (85ºC) 596A (70ºC)	4 - 18	180 g	PT32 (T.B3)	O143, O243, O343, OM103, OM104
T133-500	a petición + –	400 - 800V	950A (85ºC) 1096A (70ºC)	4 - 8	100 g	PT31 (T.B2)	O143, O243, O343, OM103, OM104
T133-630	a petición + –	200 - 1000V	824A (85ºC) 1000A (70ºC)	2 - 10	100 g	PT31 (T.B2)	O143, O243, O343, OM103, OM104
T133-800	a petición + –	400 - 800V	1100A (85ºC) 1270A (70ºC)	4 - 8	100 g	PT31	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T133

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T133-250	3400-4200	300 (85°C) 373 (70°C)	580	4.0	125	2.70/785	1.20	2.70	50	1600	250	2.5	200	200	80	0.040
T133-320	900-2400	420 (85°C) 524 (70°C)	823	7.0	125	2.00/1005	1.20	1.10	30	1600	300	3.5	200	250	245	0.040
T133-400	400-1800	479 (85°C) 596 (70°C)	920	8.0	125	1.75/1257	1.05	0.68	30	1600	200	3.5	200	160	320	0.045
T133-500	400-800	950 (85°C) 1096 (70°C)	1720	10	150	1.50/1570	0.95	0.42	30	1600	250	3.5	320	125	500	0.035
T133-630	200-1000	824 (85°C) 1000 (70°C)	1570	12	130	1.65/1979	0.85	0.35	40	1600	250	2.5	200	100	720	0.035
T133-800	400-800	1100 (85°C) 1270 (70°C)	1990	12	150	1.60/2513	0.90	0.287	50	1600	250	2.5	200	100	720	0.035

Tiristores de potencia T233 (320A – 630A)

Tiristores T233


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T233-320	a petición + –	2400 - 3400V	387A (85ºC) 474A (70ºC)	24 - 34	180 g	PT32	O143, O243, O343, OM103, OM104
T233-400	a petición + –	1800 - 2400V	483A (85ºC) 593A (70ºC)	18 - 24	180 g	PT32	O143, O243, O343, OM103, OM104
T233-500	a petición + –	1200 - 1800V	617A (85ºC) 770A (70ºC)	12 - 18	180 g	PT32	O143, O243, O343, OM103, OM104
T233-630	a petición + –	800 - 1200V	944A (70ºC)	8 - 12	100 g	PT31	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T233

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T233-320	2400-3400	387 (85°C) 474 (70°C)	744	5.0	125	2.40/1005	1.15	1.50	40	1600	250	2.5	200	320	125	0.040
T233-400	1800-2400	483 (85°C) 593 (70°C)	931	7.0	125	2.00/1254	1.00	0.90	30	1600	250	2.5	200	250	250	0.040
T233-500	1200-1800	617 (85°C) 770 (70°C)	1209	9.0	125	1.80/1570	0.95	0.44	30	1600	250	2.5	200	160	410	0.040
T233-630	800-1200	944 (70°C)	1482	12.0	125	1.70/1980	0.85	0.35	40	1000-1600	250	2.5	200	160	590	0.035

Tiristores de potencia T333 (250A – 500A)

Tiristores T333


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T333-250	a petición + –	2000 - 2400V	250A (109ºC) 480A (85ºC)	20 - 24	110 g	T.B2	O143, O243, O343, OM103, OM104
T333-320	a petición + –	2000 - 2800V	320A (95ºC) 388A (85ºC)	20 - 28	110 g	T.B2	O143, O243, O343, OM103, OM104
T333-400	a petición + –	1800 - 2400V	580A (85ºC) 717A (70ºC)	18 - 24	100 g	PT31-1 (T.B2)	O143, O243, O343, OM103, OM104
T333-500	a petición + –	1200 - 1800V	678A (85ºC) 843A (70ºC)	12 - 18	100 g	PT31-1	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T333

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T333-250	2000-2400	250 (109°C) 480 (85°C)	392	8.0	125	1.70/785	1.034	0.889	70	200-2500	250	2.5	800	200-500	320	0.040
T333-320	2000-2800	320 (95°C) 388 (85°C)	502	6.5	125	2.10/1005	1.15	1.50	70	200-1000	250	2.5	320	200-500	193	0.040
T333-400	1800-2400	580 (85°C) 717 (70°C)	1126	7.0	125	1.80/1257	1.04	0.65	30	1600	250	2.5	200	250	250	0.035
T333-500	1200-1800	678 (85°C) 843 (70°C)	1323	9.0	125	1.65/1570	0.95	0.44	30	1600	250	2.5	200	200	410	0.035

Tiristores de potencia T433 (250A)

Tiristores T433

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T433-250	a petición + –	3000 - 3600V	250A (100ºC) 335A (85ºC)	30 - 36	180 g	T.B3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T433

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T433-250

3000-3600

250 (100°C)
335 (85°C)

392

6.5

125

2.50/785

1.20

2.10

200-1000

300

3.0

320

250-500

210

0.040

Tiristores de potencia T933 (160A, 250A)

Tiristores T933

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T933-160	a petición + –	3800 - 4400V	160A (108ºC) 290A (85ºC)	38 - 44	180 g	T.B3	O143, O243, O343, OM103, OM104
T933-250	a petición + –	3800 - 4400V	250A (93ºC) 293A (85ºC)	38 - 44	180 g	T.B3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T933

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T933-160	3800-4400	160 (108°C) 290 (85°C)	251	3.5	125	2.15/502	1.597	2.592	70	200-2500	250	2.5	400	500-800	50	0.040
T933-250	3800-4400	250 (93°C) 293 (85°C)	392	3.5	125	2.60/785	1.572	2.562	70	200-2500	250	2.5	400	500-800	50	0.040

Tiristores de potencia T143 (320A – 1250A)

Tiristores T143



Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T143-320	a petición + –	5000 - 6600V	346A (85ºC) 425A (70ºC)	50 - 66	280 g	PT43	O143, O243, O343, OM103, OM104
T143-400	a petición + –	1800 - 2400V	490A (85ºC) 613A (70ºC)	18 - 24	240 g	PT42	O143, O243, O343, OM103, OM104
T143-500	a petición + –	400 - 1600V	604A (85ºC) 750A (70ºC)	4 - 16	240 g	PT42	O143, O243, O343, OM103, OM104
T143-630	a petición + –	400 - 1600V	680A (85ºC) 937A (70ºC)	4 - 16	240 g	PT42	O143, O243, O343, OM103, OM104
T143-800	a petición + –	900 - 1800V	847A (85ºC) 1050A (70ºC)	9 - 18	240 g	PT42	O143, O243, O343, OM103, OM104
T143-1000	a petición + –	200 - 1000V	1010A (85ºC) 1240A (70ºC)	2 - 10	180 g	PT41 PT42	O143, O243, O343, OM103, OM104
T143-1250	a petición + –	400 - 800V	1518A (85ºC) 1750A (70ºC)	4 - 8	180 g	PT41	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T143

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T143-320	5000-6600	346(85) 425(70)	667	4.5	125	1.80/1005	1.30	1.700	30	200-2000	250	2.5	200	630	100	0.042
T143-400	1800-2400	490(85) 613(70)	630	9.0	125	2.15/1256	1.20	0.950	50	200-1600	250	2.5	200	250	400	0.034
T143-500	400-1600	604(85) 750(70)	1178	11	125	1.80/1570	1.10	0.570	30	200-1600	250	2.5	200	320	605	0.034
T143-630	400-1600	680(85) 937(70)	850	13	125	1.65/1980	1.10	0.370	30	200-1600	250	3.5	200	160	845	0.030
T143-800	900-1800	847(85) 1050(70)	1649	14	125	1.70/2513	0.85	0.300	40	200-1600	250	2.5	200	160	980	0.032
T143-1000	200-1000	1010(85) 1240(70)	1947	21	130	1.60/3140	0.85	0.250	50	200-1600	250	2.5	200	100	2200	0.030
T143-1250	400-800	1518(85) 1750(70)	2747	21	150	1.70/3927	0.79	0.170	70	200-1600	250	2.5	200	100	2200	0.030

Tiristores de potencia T243 (400A – 1250A)

Tiristores T243


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T243-400	a petición + –	3400 - 4200V	456A (85ºC) 558A (70ºC)	34 - 42	240 g	PT42	O143, O243, O343, OM103, OM104
T243-500	a petición + –	1800 - 3400V	569A (85ºC) 706A (70ºC)	18 - 34	240 g	PT42	O143, O243, O343, OM103, OM104
T243-630	a petición + –	600 - 2800V	640A (85ºC) 796A (70ºC)	6 - 28	240 g	PT42	O243, O243, O343, OM103, OM104
T243-800	a petición + –	600 - 1800V	800A (87ºC) 833A (85ºC)	6 - 18	240 g 180 g	PT42 PT41	O143, O243, O343, OM103, OM104
T243-1000	a petición + –	200 - 1000V	1000A (85ºC)	2 - 10	240 g	PT42	O143, O243, O343, OM103, OM104
T243-1250	a petición + –	800 - 1200V	1250A (85ºC) 1470A (70ºC)	8 - 12	180 g	PT41	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T243

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T243-400	3400-4200	456(85) 558(70)	876	6.0	125	2.30/1257	1.150	1.270	70	500-2000	250	2.5	200	400	180	0.034
T243-500	1800-3400	569(85) 706(70)	1108	10	125	2.00/1570	1.120	0.670	50	500-1600	250	2.5	200	320	500	0.034
T243-630	600-2800	640(85) 796(70)	1250	11	125	1.95/1980	1.050	0.500	40	200-1600	250	2.5	200	320	610	0.034
T243-800	600-1800	800(85) 833(87)	1256	14	125	1.70/2512	0.939	0.324	100	200-2500	250	2.5	1250	160	980	0.030
T243-1000	200-1000	1000(85)	1570	19	140	1.60/3140	1.000	0.350	100	200-2500	200	3.0	200	160	1640	0.318
T243-1250	800-1200	1250(85) 1470(70)	2308	21	140	1.60/3927	0.850	0.200	50	500-16000	250	2.5	200	160	2200	0.030

Tiristores de potencia T343 (400A – 800A)

Tiristores T343


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T343-400	a petición + –	3800 - 4400V	400A (92ºC) 455A (85ºC)	38 - 44	280 g	T.C3	O143, O243, O343, OM103, OM104
T343-500	a petición + –	2000 - 2400V	500A (97ºC) 647A (85ºC)	20 - 24	210 g	T.C1	O143, O243, O343, OM103, OM104
T343-630	a petición + –	2000 - 2800V	630A (87ºC) 660A (85ºC)	20 - 28	210 g	T.C1	O143, O243, O343, OM103, OM104
T343-800	a petición + –	1000 - 1800V	800A (84ºC) 88A (85ºC)	10 - 18	280 g	T.C3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T343

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T343-400	3800-4400	400(92) 455(85)	628	6.5	125	2.25/1256	1.117	1.245	100	200-2500	250	2.5	500	500	210	0.035
T343-500	2000-2400	500(97) 647(85)	785	12.5	125	1.85/1570	1.068	0.626	100	200-2500	300	2.5	1600	250	780	0.030
T343-630	2000-2800	630(87) 660(85)	989	11	125	2.00/1978	0.999	0.629	100	200-2500	250	2.5	1600	250	600	0.030
T343-800	1000-1800	800(84) 788(85)	1256	14	130	1.50/1570	0.957	0.349	100	200-2500	250	2.5	1250	200	980	0.035

Tiristores de potencia T443 (320A – 630A)

Tiristores T443


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos

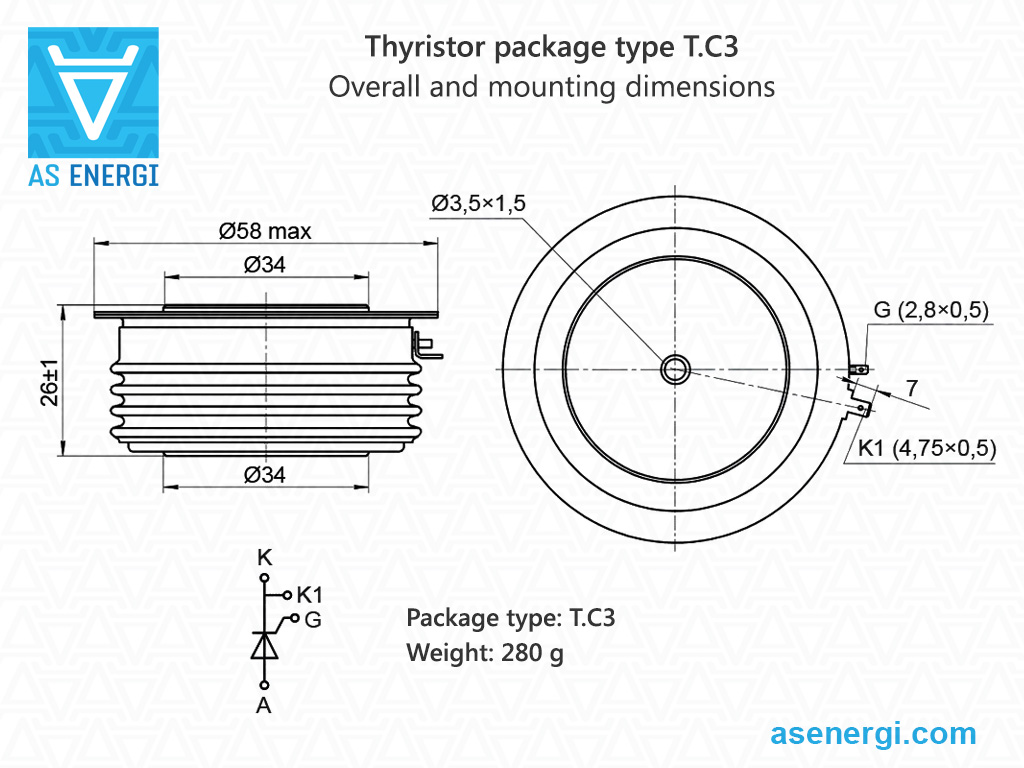

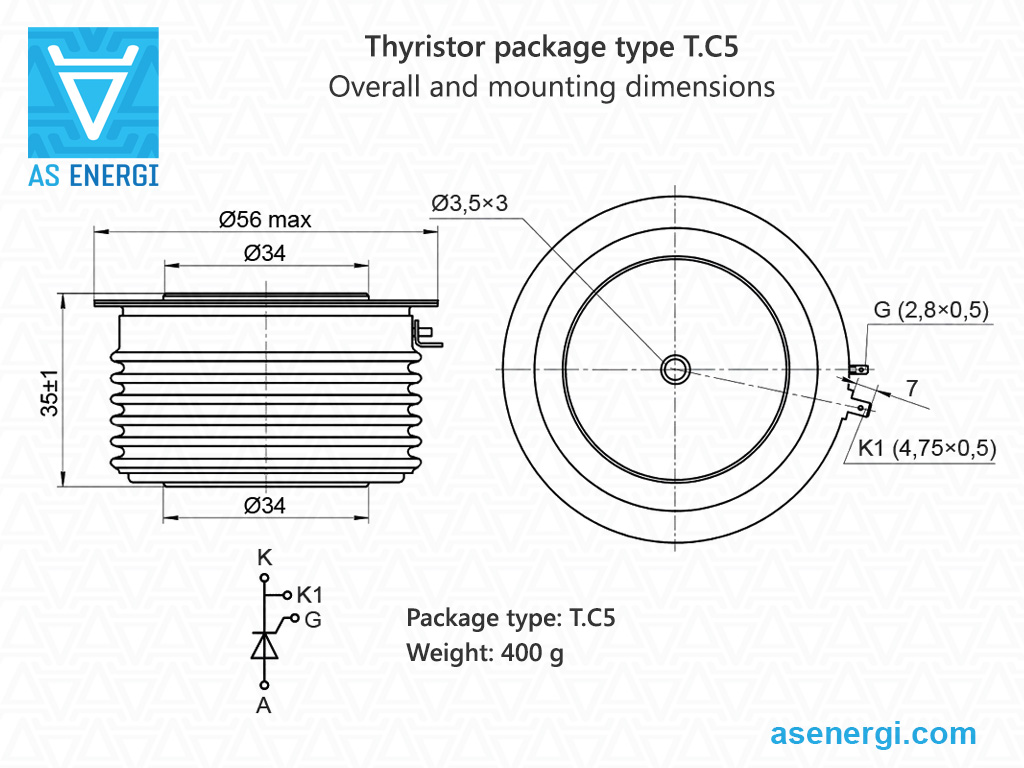

T443-320	a petición + –	3600 - 4400V	320A (85ºC)	36 - 44	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-400	a petición + –	3800 - 4200V	400A (92ºC) 455A (85ºC)	38 - 42	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-500	a petición + –	3000 - 3600V	500A (91ºC) 557A (85ºC)	30 - 36	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-630	a petición + –	2000 - 2800V	630A (81ºC) 596A (85ºC)	20 - 28	280 g	T.C3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T443

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T443-320	3600-4400	320(85)	502	5.0	140	2.60/1005	1.30	1.45	70	200-1000	250	3.0	200	400	180	0.034
T443-400	3800-4200	400(92) 455(85)	628	6.5	125	2.25/1256	1.117	1.245	100	200-2500	250	2.5	500	500	210	0.035
T443-500	3000-3600	500(91) 557(85)	785	9.0	125	2.10/785	1.150	0.800	100	1000	300	3.0	400	320	405	0.032
T443-630	2000-2800	630(81) 596(85)	989	11	125	2.00/1978	0.999	0.629	100	200-2500	250	2.5	1600	250	600	0.035

Tiristores de potencia T643 (320A 4600-6500V)

Tiristores T643


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T643-320	a petición + –	4600 - 6500V	320A (89ºC) 344A (85ºC)	46 - 65	280 g	T.C6 (PT43)	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T643

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T643-320

4600-6500

320(89)
344(85)

502

4.0

125

2.60/785

1.338

2.351

150

200-2500

300

2.5

500

800

0.035

Tiristores de potencia T743 (320A 4600-6500V)

Tiristores T743

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T743-320	a petición + –	4600 - 6500V	320A (79ºC) 293A (85ºC)	46 - 65	400 g	T.C5	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T743

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T743-320

4600-6500

320(79)
293(85)

502

4.0

125

2.60/785

1.338

2.351

150

1000-2500

250

2.5

500

800

0.045

Tiristores de potencia T153 (630A – 2500A)

Tiristores T153


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T153-630	a petición + –	2000 - 2800V	890A (85ºC) 1110A (70ºC)	20 - 28	550 g	PT53	O153, O253, OM106
T153-800	a petición + –	1000 - 2000V	800A (85ºC)	10 - 20	550 g	PT53	O153, O253, OM106
T153-1000	a petición + –	1000 - 2000V	1034A (85ºC) 1290A (70ºC)	10 - 20	550 g	PT53	O153, O253, OM106
T153-1600	a petición + –	800 - 1200V	1687A (85ºC) 2060A (70ºC)	8 - 12	330 g	PT51	O153, O253, OM106
T153-2000	a petición + –	400 - 800V	2340A (85ºC) 2696A (70ºC)	4 - 8	330 g	PT51	O153, O253, OM106
T153-2500	a petición + –	200 - 400V	2616A (85ºC) 3020A (70ºC)	2 - 4	330 g	PT51	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T153

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T153-630	2000-2800	890(85) 1110(70)	1740	15	125	1.80/1980	1.05	0.370	50	1600	250	2.5	200	250	1100	0.022
T153-800	1000-2000	800(85)	1260	22	125	1.50/2512	0.92	0.250	70	1600	250	3.0	200	250	1440	0.024
T153-1000	1000-2000	1034(85) 1290(70)	2025	20	125	1.70/3140	0.95	0.260	70	1600	250	2.5	200	250	2400	0.024
T153-1600	800-1200	1687A(85) 2060A(70)	3234	30	130	1.50/5026	0.90	0.140	100	1600	250	2.5	200	160	4500	0.018
T153-2000	400-800	2340(85) 2696(70)	4233	36	150	1.45/6283	0.85	0.120	100	1600	250	2.5	200	160	6500	0.018
T153-2500	200-400	2616(85) 3020(70)	4741	40	150	1.40/7850	0.80	0.090	100	1600	250	2.5	200	125	8000	0.018

Tiristores de potencia T253 (500A – 2000A)

Tiristores T253

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T253-500	a petición + –	4600 - 6500V	500A (101ºC) 696A (85ºC)	46 - 65	550 g	PT53	O153, O253, OM106
T253-630	a petición + –	5000 - 6000V	650A (85ºC) 808A (70ºC)	50 - 60	550 g	PT53	O153, O253, OM106
T253-800	a petición + –	2000 - 2400V	910A (85ºC) 1130A (70ºC)	20 - 24	550 g	PT53	O153, O253, OM106
T253-1000	a petición + –	1000 - 2800V	1093A (85ºC) 1360A (70ºC)	10 - 28	550 g	PT53	O153, O253, OM106
T253-1250	a petición + –	400 - 1800V	1270A (85ºC) 1580A (70ºC)	4 - 18	550 g	PT53	O153, O253, OM106
T253-1390	a petición + –	2000 - 2400V	650A (85ºC) 808A (70ºC)	20 - 24	550 g	PT53	O153, O253, OM106
T253-1600	a petición + –	200 - 1000V	1600A (85ºC)	2 - 10	550 g	PT53	O153, O253, OM106
T253-2000	a petición + –	200 - 1000V	2000A (85ºC)	2 - 10	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T253

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T253-500	4600-6500	500(101) 696(85)	785	9.5	125	2.50/1570	1.27	1.125	200	1000-2500	250	2.5	400	800	450	0.018
T253-630	5000-6000	650(85) 808(70)	1270	10.0	125	2.70/1980	1.30	0.900	70	500-1600	250	2.5	200	125	500	0.022
T253-800	2000-2400	910(85) 1130(70)	1770	17	125	2.10/2500	1.20	0.440	70	200-1600	300	3.5	200	250	1440	0.020
T253-1000	1000-2800	1093(85) 1360(70)	2135	22	125	1.75/3140	1.02	0.300	70	500-1600	250	2.5	200	250	2400	0.020
T253-1250	400-1800	1270(85) 1580(70)	2480	28	125	1.60/3925	0.95	0.200	50	500-1600	200	2.5	200	160	3920	0.020
T253-1390	2000-2400	1390(86) 1425(85)	2182	29.0	125	1.50/3140	0.94	0.177	150	200-2500	300	2.5	2000	160	4200	0.018
T253-1600	200-1000	1600(85)	1930	30	140	1.50/5024	1.00	0.090	100	200-1600	200	2.5	200	160	4500	0.301
T253-2000	200-1000	2000(85)	2330	36	140	1.45/6280	0.97	0.08	100	200-1600	200	2.5	200	160	6500	0.301

Tiristores de potencia T353 (500A – 1600A)

Tiristores T353


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T353-500	a petición + –	6000 - 7000V	588A (85ºC) 720A (70ºC)	60 - 70	720 g	PT54	O153, O253, OM106
T353-630	a petición + –	3600 - 4800V	810A (85ºC) 990A (70ºC)	36 - 48	550 g	PT53	O153, O253, OM106
T353-800	a petición + –	2400 - 3400V	930A (85ºC) 1150A (70ºC)	24 - 34	550 g	PT53	O153, O253, OM106
T353-1000	a petición + –	2000 - 3200V	1000A (85ºC) 1240A (70ºC)	20 - 32	550 g	PT53	O153, O253, OM106
T353-1600	a petición + –	1000 - 1800V	1558A (85ºC) 1930A (70ºC)	10 - 18	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T353

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T353-500	6000-7000	588(85) 720(70)	1130	9	125	2.40/1570	1.35	1.200	100	1600	250	2.5	200	800	405	0.022
T353-630	3600-4800	810(85) 990(70)	1550	15	125	2.30/1980	1.20	0.630	70	1600	250	2.5	200	400	1120	0.020
T353-800	2400-3400	930(85) 1150(70)	1800	17	125	2.00/2512	1.12	0.447	70	500-2500	250	2.5	200	320	1440	0.020
T353-1000	2000-3200	1000(85) 1240(70)	1940	19	125	2.00/3140	1.05	0.380	70	500-1600	320	2.5	200	320	1800	0.020
T353-1600	1000-1800	1558(85) 1930(70)	2512	29	125	1.60/5024	0.909	0.135	150	200-2500	300	2.5	2000	160	4200	0.020

Tiristores de potencia T453 (630A – 1250A)

Tiristores T453

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T453-630	a petición + –	2400 - 3600V	630A (104ºC) 1004A (85ºC)	24 - 36	550 g	PT53	O153, O253, OM106
T453-800	a petición + –	2400 - 3600V	800A (96ºC) 1018A (85ºC)	24 - 36	550 g	PT53	O153, O253, OM106
T453-1000	a petición + –	1000 - 2400V	1000A (95ºC) 1243A (85ºC)	10 - 24	550 g	PT53	O153, O253, OM106
T453-1250	a petición + –	1000 - 1800V	1250A (90ºC) 1385A (85ºC)	10 - 18	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T453

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T453-630	2400-3600	630(104) 1004(85)	989	19	125	1.80/1978	1.088	0.457	150	200-2500	300	2.5	1250	400	1600	0.018
T453-800	2400-3600	800(96) 1018(85)	1256	20	125	1.95/2512	1.078	0.443	150	200-2500	300	2.5	1250	400	1800	0.080
T453-1000	1000-2400	1000(95) 1243(85)	1570	25	125	1.75/3140	0.967	0.269	150	200-2500	300	2.5	2000	160	2800	0.018
T453-1250	1000-1800	1250(90) 1385(85)	1962	29	125	1.70/3925	0.998	0.179	150	200-2500	300	2.5	1250	160	4200	0.018

Tiristores de potencia T553 (500A – 1250A)

Tiristores T553

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T553-500	a petición + –	3600 - 4400V	500A (106ºC) 824A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-630	a petición + –	3600 - 4400V	630A (99ºC) 855A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-800	a petición + –	3600 - 4400V	800A (88ºC) 847A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-1000	a petición + –	800 - 1800V	1000A (85ºC)	8 - 18	550 g	PT53	O153, O253, OM106
T553-1250	a petición + –	800 - 1800V	1250A (85ºC)	8 - 18	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T553

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T553-500	3600-4400	500(106) 824(85)	785	14	125	2.20/1570	1.169	0.754	150	200-2500	250	2.5	1000	500	930	0.018
T553-630	3600-4400	630(99) 855(85)	989	15	125	2.30/1978	1.135	0.698	150	200-2500	250	2.5	1000	500	1000	0.018
T553-800	3600-4400	800(88) 847(85)	1256	16	125	2.60/2512	1.144	0.713	150	200-2500	250	2.5	1000	500	1100	0.018
T553-1000	800-1800	1000(85)	1570	24.5	125	1.80/3140	1.000	0.290	70	200-1600	300	3.5	200	250	2400	0.020
T553-1250	800-1800	1250(85)	1960	28	125	1.60/3925	0.920	0.210	70	200-1600	300	3.5	200	250	3600	0.018

Tiristores de potencia T653 (500A – 1000A)

Tiristores T653


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T653-500	a petición + –	8000 - 9500V	550A (85ºC) 675A (70ºC)	80 - 95	720 g	PT54	O153, O253, OM106
T653-630	a petición + –	2000 - 3400V	630A (85ºC)	20 - 34	550 g	PT53	O153, O253, OM106
T653-800	a petición + –	4600 - 6500V	800A (79ºC) 733A (85ºC)	46 - 65	550 g	PT53	O153, O253, OM106
T653-1000	a petición + –	2000 - 3200V	1000A (85ºC)	20 - 32	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T653

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T653-500	8000-9500	550(85) 675(70)	1060	12	125	2.70/1570	1.540	1.300	120	500-2000	250	2.5	200	1000	720	0.022
T653-630	2000-3400	630(85)	990	15	125	2.10/1978	1.100	0.650	70	200-1600	300	3.0	200	250	620	0.020
T653-800	4600-6500	800(79) 733(85)	1256	10	125	2.40/2512	1.269	0.981	200	500-2500	300	2.5	60	630	500	0.018
T653-1000	2000-3200	1000(85)	1570	19	125	2.00/3140	0.980	0.400	70	200-1600	300	3.0	200	250	780	0.018

Tiristores de potencia T753, T853, T953 (500A – 800A)

Tiristores T753, T853



Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T753-800	a petición + –	3400 - 4400V	821A (85ºC) 1010A (70ºC)	34 - 44	550 g	PT53	O153, O253, OM106
T853-500	a petición + –	4600 - 6500V	500A (98ºC) 651A (85ºC)	46 - 65	720 g	PT54	O153, O253, OM106
T953-800	a petición + –	4600 - 6500V	685A (85ºC) 800A (73ºC)	46 - 65	700 g	T.D4 (PT54)	O153, O253

Especificaciones detalladas de los tiristores de potencia T753, T853, T953

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T753-800	3400-4400	821(85) 1010(70)	1586	15	125	2.25/2513	1.18	0.62	70	500-2500	250	2.5	200	400	1100	0.020
T853-500	4600-6500	500(98) 651(85)	785	9.5	125	2.50/1570	1.272	1.125	200	500-2500	250	2.5	400	800	410	0.020
T953-800	4600-6500	685(85) 800(73)	1256	10	125	2.40/1500	1.269	0.981	200	1000-2500	300	2.5	60	630	500	0.020

Tiristores de potencia T163 (800A – 3200A)

Tiristores T163


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T163-800	a petición + –	6000 - 7000V	910A (85ºC) 1110A (70ºC)	60 - 70	700 g	PT63	O163, OM107, OM207
T163-1000	a petición + –	3400 - 4400V	1091A (85ºC) 1343A (70ºC)	34 - 44	700 g	PT63	O163, OM107, OM207
T163-1250	a petición + –	2000 - 2800V	1300A (85ºC) 1610A (70ºC)	20 - 28	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-1600	a petición + –	1200 - 1800V	1615A (85ºC) 2023A (70ºC)	12 - 18	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-2000	a petición + –	400 - 1200V	2340A (85ºC) 2696A (70ºC)	4 - 12	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-2500	a petición + –	200 - 800V	2670A (85ºC) 3190A (70ºC)	2 - 8	700 g	PT63	O163, OM107, OM207
T163-3200	a petición + –	200 - 400V	3470A (85ºC) 3890A (70ºC)	2 - 4	700 g	PT63	O163, OM107, OM207

Especificaciones detalladas de los tiristores de potencia T163

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T163-800	6000-7000	910A(85ºC) 1110A(70ºC)	1680	15	125	2.50/2513	1.30	0.650	120	500-1600	250	2.5	200	1000	720	0.017
T163-1000	3400-4400	1091A(85ºC) 1343A(70ºC)	2109	20	125	2.20/3140	1.14	0.428	100	1600-2000	250	2.5	200	500	2000	0.016
T163-1250	2000-2800	1300A(85ºC) 1610A(70ºC)	2520	25	125	2.00/3925	1.05	0.270	100	500-1600	250	2.5	200	250	3100	0.016
T163-1600	1200-1800	1615A(85ºC) 2023A(70ºC)	3176	35	125	1.65/5026	0.95	0.150	100	500-1600	250	2.5	200	160	6200	0.016
T163-2000	400-1200	2340A(85ºC) 2696A(70ºC)	4220	40	130	1.45/6283	0.96	0.065	100	500-1600	250	2.5	200	120	8000	0.016
T163-2500	200-800	2670A(85ºC) 3190A(70ºC)	5000	50	140	1.35/7850	0.82	0.070	120	500-1600	250	2.5	200	100	12500	0.016
T163-3200	200-400	3470A(85ºC) 3890A(70ºC)	5000	52	145	1.30/10050	0.77	0.063	120	500-1600	250	2.5	200	160	12500	0.014

Tiristores de potencia T263 (800A – 2000A)

Tiristores T263


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T263-800	a petición + –	4400 - 5200V	920A (85ºC) 1120A (70ºC)	44 - 52	700 g	PT63	O163, OM107, OM207
T263-1000	a petición + –	4600 - 5200V	1000A (104ºC) 1632A (85ºC)	46 - 52	1000 g	PT63-1 (T.E3)	O163, OM107, OM207
T263-1250	a petición + –	2800 - 3200V	1257A (85ºC) 1550A (70ºC)	28 - 32	700 g	PT63	O163, OM107, OM207
T263-2000	a petición + –	1400 - 2000V	2000A (85ºC)	14 - 20	1000 g	PT63-1	O163, OM107, OM207

Especificaciones detalladas de los tiristores de potencia T263

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T263-800	4400-5200	920A(85ºC) 1120A(70ºC)	1680	15	125	2.40/2513	1.20	0.600	120	500-1600	250	2.5	200	500	720	0.017
T263-1000	4600-5200	1000A(104ºC) 1632A(85ºC)	1570	21	125	2.80/5000	1.05	0.350	200	500-1000	300	3.0	200	800	2000	0.010
T263-1250	2800-3200	1257A(85ºC) 1550A(70ºC)	2520	22	125	2.00/3925	1.10	0.330	100	500-1600	250	2.5	200	250	3100	0.015
T263-2000	1400-2000	2000A(85ºC)	3140	45	125	1.75/6283	1.10	0.125	200	500-1600	300	3.0	200	160	8000	0.013

Tiristores de potencia T663 (1600A)

Tiristores T663

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T663-1600	a petición + –	2000 - 3200V	1600A (85ºC)	20 - 32	1000 g	PT63-1	O163, OM107, OM207

Especificaciones detalladas de los tiristores de potencia T663

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T663-1600

2000-3200

1600A(85ºC)

2510

125

2.00/5026

1.20

0.230

200

500-1600

300

3.0

200

320

5900

0.013

Tiristores de potencia T173 (1000A – 6300A)

Tiristores T173

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T173-1000	a petición + –	6000 - 7000V	1020A (85ºC) 1240A (70ºC)	60 - 70	1200 g	PT73	O173, O273
T173-1250	a petición + –	5000 - 6500V	1240A (85ºC) 1530A (70ºC)	50 - 65	1200 g	PT73	O173, O273
T173-1600	a petición + –	2400 - 3400V	1705A (85ºC) 2103A (70ºC)	24 - 34	1200 g	PT73	O173, O273
T173-2000	a petición + –	1600 - 2000V	2360A (85ºC) 2950A (70ºC)	16 - 20	1200 g	PT73	O173, O273
T173-2500	a petición + –	1000 - 1800V	2635A (85ºC) 3290A (70ºC)	10 - 18	1200 g	PT73	O173, O273
T173-3200	a petición + –	200 - 1200V	3260A (85ºC) 4015A (70ºC)	2 - 12	1200 g	PT73	O173, O273
T173-4000	a petición + –	200 - 1000V	4025A (85ºC) 4780A (70ºC)	2 - 10	1200 g	PT73	O173, O273
T173-5000	a petición + –	200 - 800V	4777A (85ºC) 5540A (70ºC)	2 - 8	1200 g	PT73	O173, O273
T173-6300	a petición + –	200 - 400V	5630A (85ºC) 6540A (70ºC)	2 - 4	1200 g	PT73	O173, O273

Especificaciones detalladas de los tiristores de potencia T173

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T173-1000	6000-7000	1020(85) 1240(70)	1950	20	125	2.30/3140	1.40	0.750	200	500-1600	250	2.5	200	500	2000	0.012
T173-1250	5000-6500	1240(85) 1530(70)	2400	26	125	2.40/3930	1.30	0.450	200	1000-2000	250	2.5	200	1000	3400	0.012
T173-1600	2400-3400	1705(85) 2103(70)	3302	34	125	2.10/5030	1.08	0.250	180	500-1600	250	2.5	200	400	5800	0.011
T173-2000	1600-2000	2360(85) 2850(70)	4637	49	125	1.65/6280	0.92	0.106	180	500-1600	250	2.5	200	200	12000	0.011
T173-2500	1000-1800	2635(85) 3290(70)	5166	52	125	1.70/7850	0.90	0.095	180	500-1600	250	2.5	200	250	14000	0.010
T173-3200	200-1200	3260(85) 4015(70)	6300	60	130	1.50/10050	0.88	0.062	200	500-1600	250	2.5	200	200	18000	0.010
T173-4000	200-1000	4025(85) 4780(70)	7500	62	140	1.50/12560	0.84	0.053	200	1000-1600	250	2.5	200	200	19000	0.010
T173-5000	200-800	4777(85) 5540(70)	8690	66	150	1.50/15708	0.83	0.045	200	500-1600	250	2.5	200	200	22000	0.010
T173-6300	200-400	5630(85) 6540(70)	10274	70	150	1.50/19780	0.77	0.032	200	1000	250	2.5	200	160	24000	0.0095

Tiristores de potencia T273 (1000A – 5000A)

Tiristores T273


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T273-1000	a petición + –	6000 - 7000V	1420A (70ºC)	60 - 70	1200 g 1700 g	PT73 PT74	O173, O273
T273-1250	a petición + –	3600 - 4800V	1577A (85ºC) 1937A (70ºC)	36 - 48	1200 g	PT73	O173, O273
T273-1600	a petición + –	4000 - 4800V	1860A (85ºC) 2239A (70ºC)	40 - 48	1700 g	PT74	O173, O273
T273-2000	a petición + –	1800 - 2800V	2120A (85ºC) 2630A (70ºC)	18 - 28	1200 g	PT73	O173, O273
T273-3200	a petición + –	200 - 1800V	3200A (85ºC)	2 - 18	1200 g	PT73	O173, O273
T273-4000	a petición + –	200 - 1000V	4000A (85ºC)	2 - 10	1200 g	PT73	O173, O273
T273-5000	a petición + –	200 - 800V	5000A (80ºC)	2 - 8	1200 g	PT73	O173, O273

Especificaciones detalladas de los tiristores de potencia T273

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T273-1000	6000-7000	1420(70)	1570	22	125	2.30/3140	1.30	0.550	200	500-1600	250	2.5	200	1000	2600	0.012
T273-1250	3600-4800	1577(85) 1937(70)	3041	32	125	2.40/3930	1.10	0.310	200	500-2000	250	2.5	200	500	5100	0.011
T273-1600	4000-4800	1860(85) 2280(70)	3585	36	125	2.40/5030	1.00	0.250	180	500-1600	250	2.5	200	400	6500	0.010
T273-2000	1800-2800	2120(85) 2630(70)	4125	42	125	1.75/6280	0.95	0.147	180	500-1600	250	2.5	200	320	8900	0.011
T273-3200	200-1800	3200(85)	5024	57	125	1.50/7850	0.81	0.084	300	500-1000	300	3.0	630	250	16245	0.008
T273-4000	200-1000	4000(85)	6280	62	140	1.50/12560	0.92	0.050	200	500-1600	300	3.0	250	160	18500	0.009
T273-5000	200-800	5000(80)	7850	65	140	1.48/15700	0.83	0.048	200	500-1600	300	3.0	250	160	21000	0.008

Tiristores de potencia T373 (1250A – 3200A)

Tiristores T373


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T373-1250	a petición + –	3600 - 4400V	1577A (85ºC) 1937A (70ºC)	36 - 44	1000 g	PT73-1	O173, O273
T373-1600	a petición + –	3000 - 3600V	1600A (82ºC) 1855A (85ºC)	30 - 36	1700 g	PT74	O173, O273
T373-2000	a petición + –	2000 - 2800V	2160A (85ºC) 2670A (70ºC)	20 - 28	1000 g	PT73-1	O173, O273
T373-2500	a petición + –	1000 - 1800V	2500A (90ºC) 2806A (85ºC)	10 - 18	1700 g	PT74	O173, O273
T373-3200	a petición + –	1000V	3200A (97ºC) 3867A (85ºC)	10	1700 g	PT74	O173, O273

Especificaciones detalladas de los tiristores de potencia T373

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T373-1250	3600-4400	1577(85) 1937(70)	3041	32	125	2.10/3930	1.10	0.310	200	500-2000	250	2.5	200	500	5100	0.011
T373-1600	3000-3600	1600(92) 1855(85)	2512	36	125	2.05/5024	1.15	0.220	300	200-1000	300	3.0	800	500	5990	0.010
T373-2000	2000-2800	2120(85) 2630(70)	4125	42	125	1.75/6280	0.95	0.147	180	500-1600	250	2.5	200	320	8900	0.011
T373-2500	1000-1800	2500(92) 2806(70)	3925	69	125	1.55/7850	0.909	0.075	300	200-2500	250	2.5	2000	250	21500	0.009
T373-3200	1000	3200(97) 3867(85)	5024	62	140	1.50/12560	0.92	0.050	200	500-1600	250	2.5	630	250	29200	0.010

Tiristores de potencia T673 (1600A – 2500A)

Tiristores T673

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T673-1600	a petición + –	2000 - 3200V	1570A (85ºC) 1930A (70ºC)	20 - 32	1200 g	PT73	O173, O273
T673-2000	a petición + –	1200 - 2800V	2000A (85ºC)	12 - 28	1200 g	PT73	O173, O273
T673-2500	a petición + –	1200 - 1800V	2500A (85ºC)	12 - 18	1200 g	PT73	O173, O273

Especificaciones detalladas de los tiristores de potencia T673

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	°C/W
T673-1600	2000-3200	1600(85)	1810	34	125	2.10/5024	1.25	0.210	200	500-1600	300	3.0	200	320	25000	0.009
T673-2000	1200-2800	2000(85)	2165	40	125	2.05/6280	1.15	0.200	200	500-1600	300	3.0	200	320	25000	0.009
T673-2500	1200-1800	3200(85)	2730	45	125	1.70/7850	1.05	0.100	200	500-1600	300	3.0	200	250	25000	0.009

Tiristores de potencia T183 (1600A – 5000A)

Tiristores T183


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T183-1600	a petición + –	5400 - 6500V	1807A (85ºC) 2210A (70ºC)	54 - 65	1800 g	PT83	O193, OM109, OM209
T183-2000	a petición + –	4400 - 5200V	2620A (85ºC) 2140A (70ºC)	44 - 52	1800 g	PT83	O193, OM109, OM209
T183-2500	a petición + –	3600 - 4200V	2510A (85ºC) 4200A (70ºC)	36 - 42	1800 g	PT83	O193, OM109, OM209
T183-3200	a petición + –	1800 - 2800V	3208A (85ºC) 3990A (70ºC)	18 - 28	1800 g	PT83	O193, OM109, OM209
T183-4000	a petición + –	800 - 1600V	3680A (85ºC) 4620A (70ºC)	8 - 16	1800 g	PT83	O193, OM109, OM209

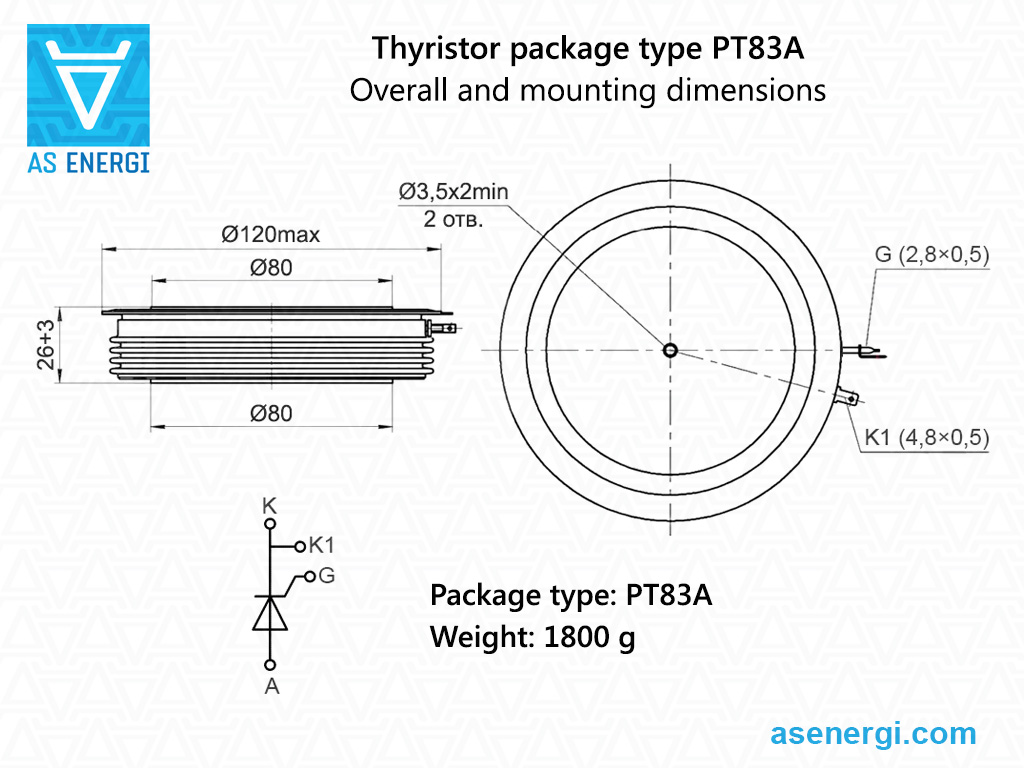

T183-5000	a petición + –	200 - 1000V	5000A (85ºC)	2 - 10	1800 g	PT83A	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T183

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T183-1600	5400-6500	1807(85) 2210(70)	2370	38	125	2.70/5030	1.25	0.34	250	1600-2000	250	2.5	200	1000	7300	0.008
T183-2000	4400-5200	2620(85) 2140(70)	4116	44	125	2.40/6280	1.07	0.24	250	1600-2000	250	2.5	200	630	9700	0.008
T183-2500	3600-4200	2510(85) 3094(70)	4858	50	125	2.00/7850	1.00	0.16	250	1600-2000	250	2.5	200	500	12500	0.008
T183-3200	1800-2800	3208(85) 3094(70)	6266	60	125	1.60/10050	0.91	0.087	250	1600-2000	250	2.5	200	400	18000	0.0078
T183-4000	800-1600	3680(85) 4620(70)	7257	70	125	1.55/12570	0.864	0.055	250	1600-2000	250	2.5	200	250	25000	0.008
T183-5000	200-1000	5000(85)	7850	72	125	1.43/15700	0.93	0.032	350	500-1600	400	3.0	250	250	28000	0.0075

Tiristores de potencia T283 (1600A – 3200A)

Tiristores T283



Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T283-1600	a petición + –	6000V	1910A (85ºC) 2350A (70ºC)	60	2000 g	PT84	O193, OM109, OM209
T283-2000	a petición + –	4600 - 5200V	2000A (92ºC) 2322A (85ºC)	46 - 52	1800 g	PT83	O193, OM109, OM209
T283-2500	a petición + –	3000 - 3400V	2736A (85ºC) 3380A (70ºC)	30 - 34	1900 g	PT83	O193, OM109, OM209
T283-3200	a petición + –	1200 - 2000V	3208A (85ºC)	12 - 20	1800 g	PT83A	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T283

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T283-1600	6000	1910(85) 2350(70)	3690	40	125	2.80/5030	1.30	0.30	250	1600-2000	250	2.5	200	500	8000	0.0077
T283-2000	4600-5200	2000(92) 2322(85)	3140	35	125	2.50/6300	1.00	1.290	300	500-1600	300	3.0	200	800	6100	0.0065
T283-2500	3000-3400	2736(85) 3380(70)	5306	55	125	1.85/7850	0.95	0.13	250	1600-2000	250	2.5	200	400	15000	0.008
T283-3200	1200-2000	3208(85)	5024	62	125	1.68/10050	0.97	0.71	350	500-1600	400	3.0	250	250	18000	0.0075

Tiristores de potencia T383, T583, T683 (1600A – 3200A)

Tiristores T383, T583, T683


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T383-1600	a petición + –	6800 - 7400V	1740A (85ºC) 2120A (70ºC)	68 - 74	2000 g	PT84	O193, OM109, OM209
T383-2500	a petición + –	2200 - 3200V	2500A (85ºC)	22 - 32	1800 g	PT83A	O193, OM109, OM209
T583-3200	a petición + –	1200 - 2000V	3200A (85ºC)	12 - 20	1800 g	PT83A	O193, OM109, OM209
T683-2500	a petición + –	2200 - 3200V	2500A (85ºC)	22 - 32	1800 g	PT83A	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T383, T583, T683

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T383-1600	6800-7400	1740(85) 2120(70)	3300	35	125	3.00/5030	1.20	0.39	250	1600-2000	250	2.5	200	1000	6200	0.008
T383-2500	2200-3200	2500(85)	3925	55	125	2.00/7850	1.05	0.19	350	500-1600	400	3.0	250	320	15000	0.0075
T583-3200	1200-2000	3200(85)	5024	62	125	1.68/10050	0.97	0.71	350	500-1600	400	3.0	250	250	25000	0.0075
T683-2500	2200-3200	2500(85)	3925	55	125	2.00/7850	1.05	1.91	350	500-1600	400	3.0	250	320	25000	0.0075

Tiristores de potencia T193 (2000A – 5000A)

Tiristores T193


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T193-2000	a petición + –	6600 - 7000V	2025A (85ºC) 2456A (70ºC)	66 - 70	3000 g	PT94	O193, OM109, OM209
T193-2500	a petición + –	3400 - 4200V	3030A (85ºC) 3720A (70ºC)	34 - 42	3000 g	PT94	O193, OM109, OM209
T193-3200	a petición + –	2800 - 3400V	3590A (85ºC) 4380A (70ºC)	28 - 34	3000 g	PT94	O193, OM109, OM209
T193-3600	a petición + –	3000 - 3600V	3600A (91ºC) 4930A (70ºC)	30 - 36	2200 g	PT93	O193, OM109, OM209
T193-4000	a petición + –	1800 - 2800V	4104A (85ºC) 5096A (70ºC)	18 - 28	3000 g	PT94	O193, OM109, OM209
T193-5000	a petición + –	800 - 1800V	5015A (85ºC) 6250A (70ºC)	8 - 18	3000 g	PT94	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T193

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T193-2000	6600-7000	2025A(85ºC) 2456A(70ºC)	3856	45	125	2.50/6280	1.25	0.420	300	1600-2000	250	2.5	200	1000	10200	0.0059
T193-2500	3400-4200	3030A(85ºC) 3720A(70ºC)	5940	68	125	1.80/7850	1.08	0.160	300	1600-2000	250	2.5	200	630	23000	0.0058
T193-3200	2800-3400	3614A(85ºC) 4477A(70ºC)	7030	75	125	1.45/10050	1.05	0.100	300	500-1600	250	2.5	200	400	28000	0.0057
T193-3600	3000-3600	3600A(91ºC) 4930A(70ºC)	5652	72	125	1.70/6300	0.90	0.110	300	500-1000	300	3.0	1000	630	23970	0.0050
T193-4000	1800-2800	4104A(85ºC) 5096A(70ºC)	8000	90	125	1.45/12570	0.95	0.075	300	500-1600	250	2.5	200	400	41000	0.0057
T193-5000	800-1800	5015A(85ºC) 6250A(70ºC)	9817	100	125	1.48/15708	0.83	0.048	200	500-1600	250	2.5	200	400	50000	0.0056

Tiristores de potencia T293 (2000A – 5000A)

Tiristores T293


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T293-2000	a petición + –	5400 - 6500V	2377A (85ºC) 2897A (70ºC)	54 - 65	3000 g	PT94	O193, OM109, OM209
T293-2500	a petición + –	4400 - 5200V	2820A (85ºC) 3460A (70ºC)	44 - 52	3000 g	PT94	O193, OM109, OM209
T293-3200	a petición + –	2800 - 3400V	4132A (85ºC) 5095A (70ºC)	28 - 34	2200 g	PT93	O193, OM109, OM209
T293-4000	a petición + –	1800 - 2800V	4430A (85ºC) 5487A (70ºC)	18 - 28	2200 g	PT93	O193, OM109, OM209
T293-5000	a petición + –	800 - 1800V	5430A (85ºC) 6750A (70ºC)	8 - 18	2200 g	PT93	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T293

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	A²s·10⁶	°C/W
T293-2000	5400-6500	2377A(85ºC) 2897A(70ºC)	4548	54	125	2.40/6280	1.20	0.290	300	1600-2000	250	2.5	200	1000	14.7	0.0058
T293-2500	4400-5200	2820A(85ºC) 3460A(70ºC)	5230	56	125	2.30/7850	1.12	0.190	300	1600-2000	250	2.5	200	630	16	0.0058
T293-3200	2800-3400	4132A(85ºC) 5095A(70ºC)	8000	75	125	1.75/10050	0.96	0.092	300	500-1600	250	2.5	200	400	28	0.0051
T293-4000	1800-2800	4430A(85ºC) 5487A(70ºC)	8614	90	125	1.45/12570	0.95	0.075	300	500-1600	250	2.5	200	400	41	0.0051
T293-5000	800-1800	5430A(85ºC) 6750A(70ºC)	10597	100	125	1.48/15708	0.83	0.048	200	500-1600	250	2.5	200	250	50	0.0051

Tiristores de potencia T393 (2000A – 5000A)

Tiristores T393


Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T393-2000	a petición + –	6600 - 7000V	2162A (85ºC) 2618A (70ºC)	66 - 70	2200 g	PT93	O193, OM109, OM209
T393-2500	a petición + –	4400 - 5200V	2973A (85ºC) 3632A (70ºC)	44 - 52	2200 g	PT93	O193, OM109, OM209
T393-3200	a petición + –	3400 - 4200V	2973A (85ºC) 3632A (70ºC)	34 - 42	2200 g	PT93	O193, OM109, OM209
T393-3600	a petición + –	3000 - 3600V	3600A (85ºC) 4540A (70ºC)	30 - 36	3000 g	PT94	O193, OM109, OM209
T393-4000	a petición + –	2000 - 2800V	4000A (90ºC) 5420A (70ºC)	20 - 28	3000 g	PT94	O193, OM109, OM209
T393-5000	a petición + –	1000 - 1800V	5000A (78ºC) 5600A (70ºC)	10 - 18	3000 g	PT94	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T393

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	A²s·10⁶	°C/W
T393-2000	6600-7000	2162A(85ºC) 2618A(70ºC)	4110	45	125	2.50/6280	1.25	0.420	300	1600-2000	250	2.5	200	1000	10.20	0.0053
T393-2500	4400-5200	2973A(85ºC) 3632A(70ºC)	5700	56	125	2.30/7850	1.12	0.200	200	1600-2000	250	2.5	200	630	16.00	0.0052
T393-3200	3400-4200	3590A(85ºC) 4380A(70ºC)	6880	68	125	1.50/10050	0.90	0.140	300	1000	250	2.5	200	630	23.00	0.0052
T393-3600	3000-3600	3600A(85ºC) 4540A(70ºC)	5652	72	125	1.70/6300	0.90	0.110	300	1000	300	3.0	1000	630	25.97	0.0057
T393-4000	2000-2800	4000A(90ºC) 5420A(70ºC)	6280	75	125	1.45/6300	0.85	0.070	300	1000	300	3.0	1000	500	28.12	0.0057
T393-5000	1000-1800	5000A(78ºC) 5600A(70ºC)	7850	94	125	1.30/6300	0.90	0.060	400	500-1600	300	3.0	1000	400	44.18	0.0057

Tiristores de potencia T693 (3200A – 4000A)

Tiristores T693

Serie	Precio	Tensión V_DRM, V_RRM	Corriente media hacia delante I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T693-3200	a petición + –	2000 - 3200V	3200A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209
T693-3600	a petición + –	2000 - 3200V	3600A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209
T693-4000	a petición + –	2000 - 3200V	4000A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T693

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T693-3200	2000-3200	3200(85)	5024	74	125	2.20/10048	1.15	0.150	400	500-1600	400	3.0	250	320	25000	0.0050
T693-3600	2000-3200	3600(85)	5652	78	125	2.10/11304	1.10	0.110	400	500-1600	400	3.0	250	320	25000	0.0050
T693-4000	2000-3200	4000(85)	6280	90	125	1.95/12560	1.05	0.072	400	500-1600	400	3.0	250	250	28000	0.0048

Guía de numeración de piezas para tiristores de disco de alta potencia:

173

–

1000

–

Tiristor,

AS ENERGI^TM

173

–

Tipo tiristor (tipo disco).

1000

–

Corriente media en estado abierto I_T(AV), Amp.

–

Clase de tensión V_RRM / 100 (Tensión nominal - 7000 V).

–

Parameter of the Tasa crítica de aumento de la tensión fuera de estado (dV_D/dt)_crit:

Codificación alfanumérica	P2	K2	Е2	A2	T1	P1	M1
Codificación digital	4	5	6	7	8	–	9
Valor, V/µs	200	320	500	1000	1600	2000	2500

–

Parámetro del tiempo de desconexión t_q:

Codificación alfanumérica	0	B2	C2	E2	H2	K2	М2	P2	T2	X2	A3
Codificación digital	0	–	–	1	–	–	2	–	3	–	4
Valor, V/µs	no estandarizado	800	630	500	400	320	250	200	160	125	100

Nota: Identificación de grupos de parámetros dinámicos para tiristores de control de fase (T)

Pasaporte técnico para tiristores de control de fase (muestra):

Cuando suministramos tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.

Semiconductores de Alta Potencia AS ENERGI^TM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos. Puede comprar semiconductores en cualquier volumen, y al realizar pedidos de grandes cantidades, el precio será más bajo.
Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.

Para comprar tiristores, diodos y módulos de alta potencia, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.

Vídeo: Tiristores de potencia T143-400, T143-500, T143-630, T143-800, T143-1000

Vídeo: Tiristores de potencia T153-630, T153-800, T153-1000

Vídeo: Tiristores de potencia T153-1600, T153-2000, T153-2500

Vídeo: Tiristores de potencia T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

Foto de tiristores de disco (pastilla) de alta potencia:

Recomendaciones de instalación para tiristores de potencia:

Montaje de un tiristor de disco con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador de calor en todo el rango de temperaturas se asegura mediante el torque adecuado (fuerza de sujeción).

Antes del ensamblaje, debe realizarse una inspección visual (1) de las superficies de contacto en busca de daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (conexiones), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica de silicona antes del ensamblaje, lo cual no es una condición obligatoria para la instalación.

Instale el tiristor (3), la segunda parte del disipador de calor, el aislante de fibra de vidrio y la arandela de empuje.

Para roscar la traviesa (4) y apretar uniformemente las tuercas. Asegúrese de que no haya desalineación y de la uniformidad de las superficies de contacto.

Cuando las piezas estén suficientemente sujetas pero aún movibles, recomendamos colocar el disipador de calor sobre una superficie plana y comprobar la tolerancia para el paralelismo del plano general adyacente de las superficies (5).

Apriete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de desviación de la traviesa determina si la fuerza de sujeción lograda corresponde a la requerida.

Después de la instalación, los sujetadores (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.

Consejos y recomendaciones para tiristores de potencia:

Los tiristores de potencia no deben operarse durante períodos largos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.

Reemplace un tiristor de potencia fallado con un tiristor que coincida con los parámetros del que se está reemplazando.

Debe proporcionarse refrigeración adicional cuando se opere en un entorno con temperatura ambiente elevada.

Se recomienda la limpieza periódica de los tiristores de potencia y disipadores de calor para eliminar el polvo y los contaminantes, asegurando así una correcta disipación de calor.

Se deben usar divisores de corriente inductivos (a menudo cables toroidales retorcidos) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.

La prevención del desbalance de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistores en derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo a cada tiristor.

Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante su funcionamiento.

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Geografía de la asociación

AS ENERGI^TM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

AS ENERGI^TM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Productos destacados:

Etiquetas: Tiristor de control de fase, tiristor SCR, semiconductor de potencia, tiristores de control de fase catálogo pdf, tiristor de control de fase precio, tiristor scr hoja de datos, circuitos de conmutación de tiristores, tiristor tipo Rusia, tiristor de control de fase tipo Rusia, tiristor de diodo tipo Rusia semiconductor, certificado, fabricación, tiristores hechos en fábrica, Especificaciones técnicas del tiristor de potencia, MSDS, SDS, Hoja de datos de seguridad del material, Hoja de datos técnicos TDS

Tiristores de control de fase de potencia SCR 100A - 6300A, paquete de disco

Galería de fotos

Serie de tiristores de disco de alta potencia:

Tiristores de potencia T123, T223, T323 (100A – 500A)

Especificaciones detalladas de los tiristores de potencia T123, T223, T323

Tiristores de potencia T133 (250A – 800A)

Especificaciones detalladas de los tiristores de potencia T133

Tiristores de potencia T233 (320A – 630A)

Especificaciones detalladas de los tiristores de potencia T233

Tiristores de potencia T333 (250A – 500A)

Especificaciones detalladas de los tiristores de potencia T333

Tiristores de potencia T433 (250A)

Especificaciones detalladas de los tiristores de potencia T433

Tiristores de potencia T933 (160A, 250A)

Especificaciones detalladas de los tiristores de potencia T933

Tiristores de potencia T143 (320A – 1250A)

Especificaciones detalladas de los tiristores de potencia T143

Tiristores de potencia T243 (400A – 1250A)

Especificaciones detalladas de los tiristores de potencia T243

Tiristores de potencia T343 (400A – 800A)

Especificaciones detalladas de los tiristores de potencia T343

Tiristores de potencia T443 (320A – 630A)

Especificaciones detalladas de los tiristores de potencia T443

Tiristores de potencia T643 (320A 4600-6500V)

Especificaciones detalladas de los tiristores de potencia T643

Tiristores de potencia T743 (320A 4600-6500V)

Especificaciones detalladas de los tiristores de potencia T743

Tiristores de potencia T153 (630A – 2500A)

Especificaciones detalladas de los tiristores de potencia T153

Tiristores de potencia T253 (500A – 2000A)

Especificaciones detalladas de los tiristores de potencia T253

Tiristores de potencia T353 (500A – 1600A)

Especificaciones detalladas de los tiristores de potencia T353

Tiristores de potencia T453 (630A – 1250A)

Especificaciones detalladas de los tiristores de potencia T453

Tiristores de potencia T553 (500A – 1250A)

Especificaciones detalladas de los tiristores de potencia T553

Tiristores de potencia T653 (500A – 1000A)

Especificaciones detalladas de los tiristores de potencia T653

Tiristores de potencia T753, T853, T953 (500A – 800A)

Especificaciones detalladas de los tiristores de potencia T753, T853, T953

Tiristores de potencia T163 (800A – 3200A)

Especificaciones detalladas de los tiristores de potencia T163

Tiristores de potencia T263 (800A – 2000A)

Especificaciones detalladas de los tiristores de potencia T263

Tiristores de potencia T663 (1600A)

Especificaciones detalladas de los tiristores de potencia T663

Tiristores de potencia T173 (1000A – 6300A)

Especificaciones detalladas de los tiristores de potencia T173

Tiristores de potencia T273 (1000A – 5000A)

Especificaciones detalladas de los tiristores de potencia T273

Tiristores de potencia T373 (1250A – 3200A)

Especificaciones detalladas de los tiristores de potencia T373

Tiristores de potencia T673 (1600A – 2500A)

Especificaciones detalladas de los tiristores de potencia T673

Tiristores de potencia T183 (1600A – 5000A)

Especificaciones detalladas de los tiristores de potencia T183

Tiristores de potencia T283 (1600A – 3200A)

Especificaciones detalladas de los tiristores de potencia T283

Tiristores de potencia T383, T583, T683 (1600A – 3200A)

Especificaciones detalladas de los tiristores de potencia T383, T583, T683

Tiristores de potencia T193 (2000A – 5000A)

Especificaciones detalladas de los tiristores de potencia T193

Tiristores de potencia T293 (2000A – 5000A)

Especificaciones detalladas de los tiristores de potencia T293

Tiristores de potencia T393 (2000A – 5000A)

Especificaciones detalladas de los tiristores de potencia T393

Tiristores de potencia T693 (3200A – 4000A)

Especificaciones detalladas de los tiristores de potencia T693

Guía de numeración de piezas para tiristores de disco de alta potencia:

Pasaporte técnico para tiristores de control de fase (muestra):

Semiconductores de Alta Potencia AS ENERGITM

Vídeo: Tiristores de potencia T143-400, T143-500, T143-630, T143-800, T143-1000

Vídeo: Tiristores de potencia T153-630, T153-800, T153-1000

Vídeo: Tiristores de potencia T153-1600, T153-2000, T153-2500

Vídeo: Tiristores de potencia T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

Foto de tiristores de disco (pastilla) de alta potencia:

Recomendaciones de instalación para tiristores de potencia:

Consejos y recomendaciones para tiristores de potencia:

¿Por qué elegir AS ENERGITM?

Semiconductores de Alta Potencia AS ENERGI^TM

¿Por qué elegir AS ENERGI^TM?

AS ENERGI^TM Fabricación de semiconductores
