Pavlo GorkunSustitución de tiristores de espárrago Kubara Lamina
Los tiristores de control de fase de potencia, también conocidos como Tiristor SCR (Rectificador Controlado de Silicio), versión de perno, son tiristores de uso general diseñados para regular y convertir corrientes de CC y CA hasta 350A en circuitos con voltajes hasta 2400V (según el tipo de tiristor).
Tiristores de perno A-TS AS ENERGITM son un reemplazo, análogo y alternativa para la versión de perno de tiristores con disparo eléctrico Kubara Lamina.
"Disipadores refrigerados por aire serie O para dispositivos de perno" para la refrigeración de tiristores también están disponibles para ordenar.
Guía de numeración de piezas para tiristores de control de fase
Características: diseñados para aplicaciones industriales de alta potencia y transmisión de energía; optimizados para una baja caída de tensión en estado de conducción; disponibles valores emparejados de Qrr y VT para conexiones en serie y/o paralelo.
Se utilizan disipadores de aire y agua para enfriar los tiristores. Para asegurar un contacto térmico y eléctrico fiable con el disipador, durante el montaje se debe respetar el par de apriete Md. Para mejorar la disipación térmica del tiristor durante el montaje, se recomienda usar pasta térmica conductora (esto es una recomendación y no un requisito obligatorio para la instalación).
Características: los tiristores se suministran en diseño de perno. La base del tiristor es el ánodo, el cable flexible de potencia es el cátodo, el cable flexible que sale de la base del cable de potencia es el cátodo auxiliar, el cable flexible que sale de la carcasa es el electrodo de control (compuerta). Estos tiristores son conocidos por su capacidad de uso en piezas móviles.
Los tiristores AS ENERGITM presentan las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en su uso en diversas industrias, rango de voltajes de 100 a 9000 V y amperajes de 100 a 15000 A, alta resistencia al ciclo térmico y eléctrico, refrigeración natural o forzada por aire.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de espárrago de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de espárrago de control de fase Kubara Lamina y recambios
| Tipo |
ITAV/IFAV (TC) |
VRRM/VDRM |
ITSM IFSM |
I2t | VT(TO) | rT | Tvj max |
Rth(j-c) |

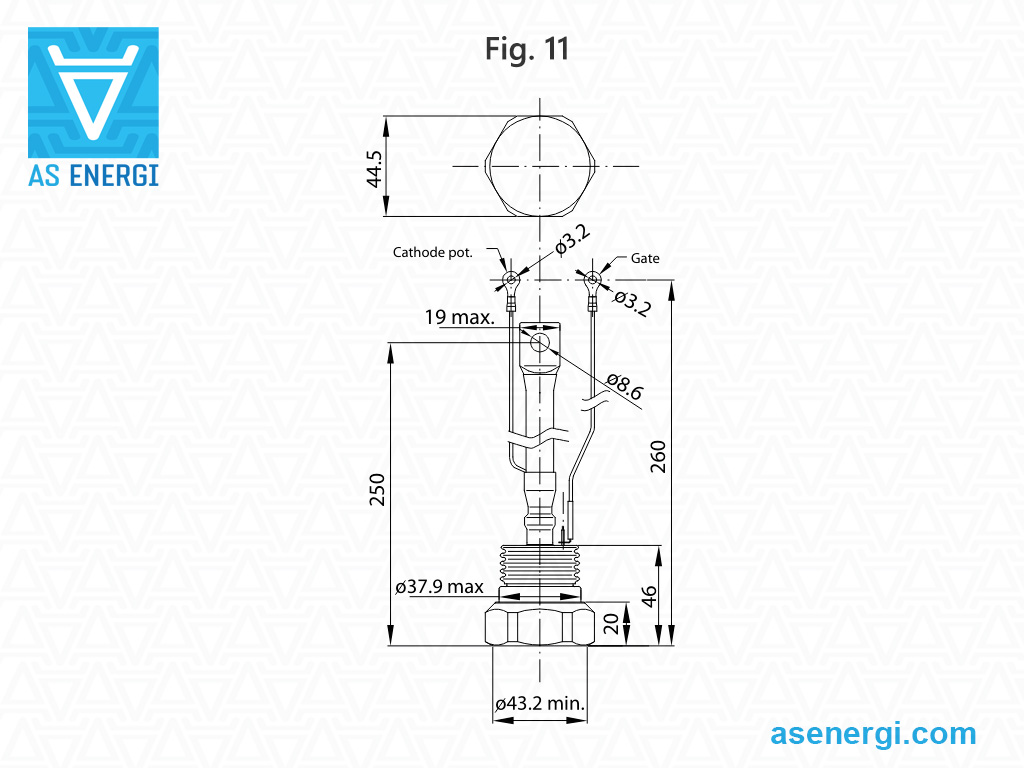

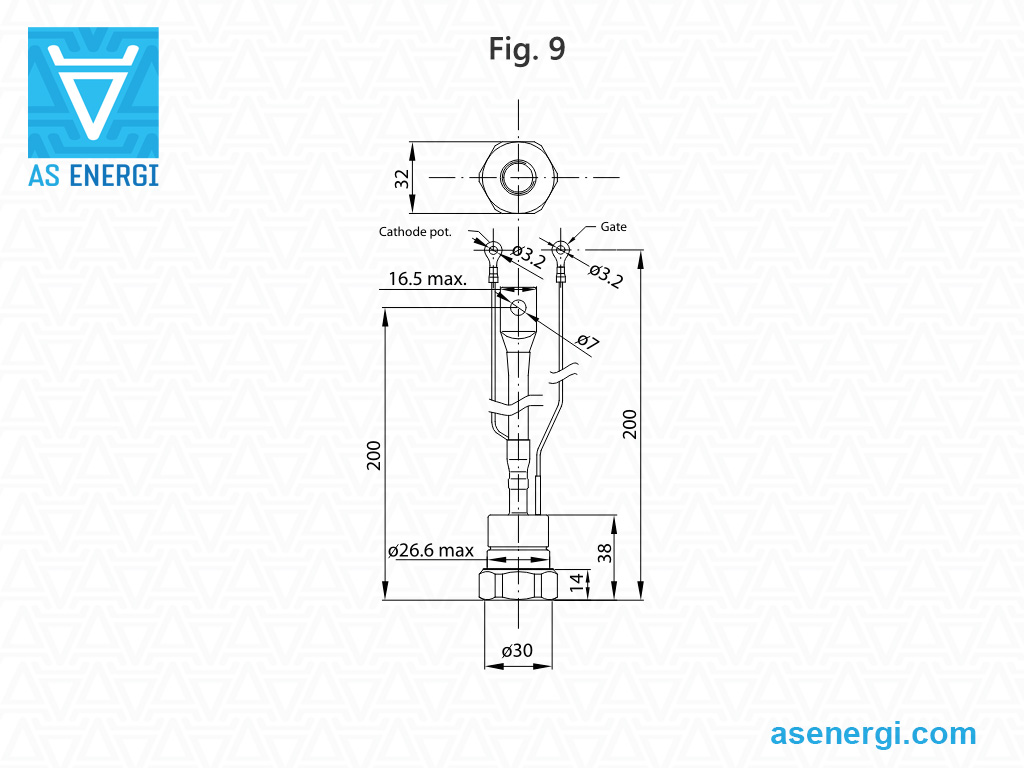

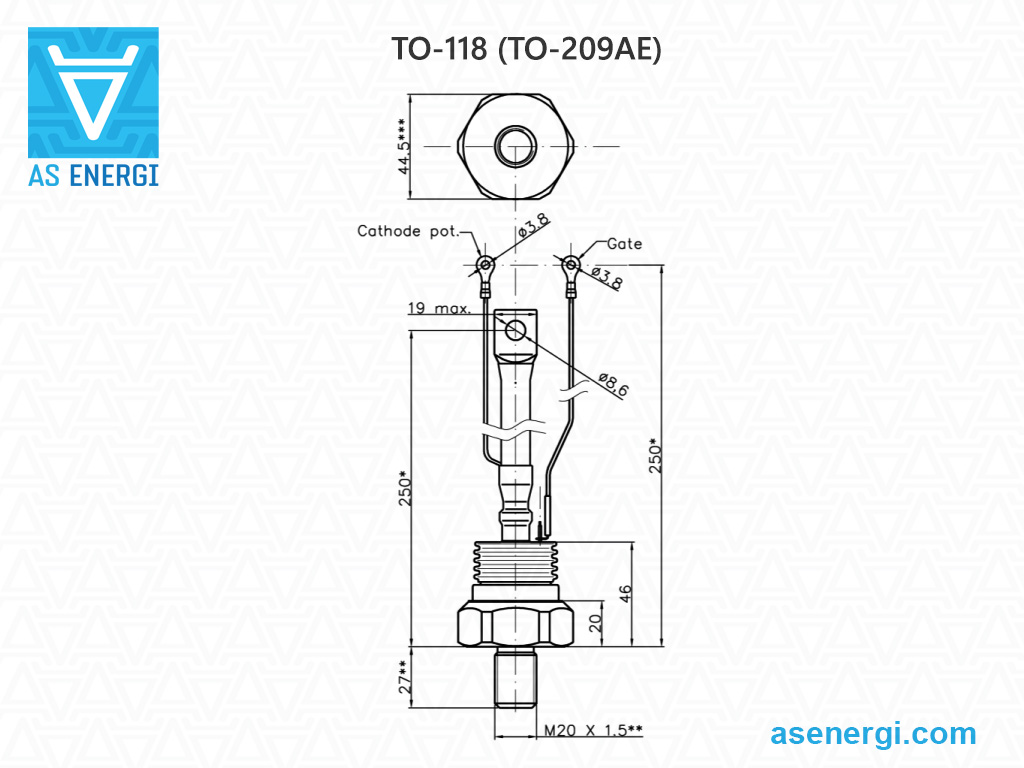

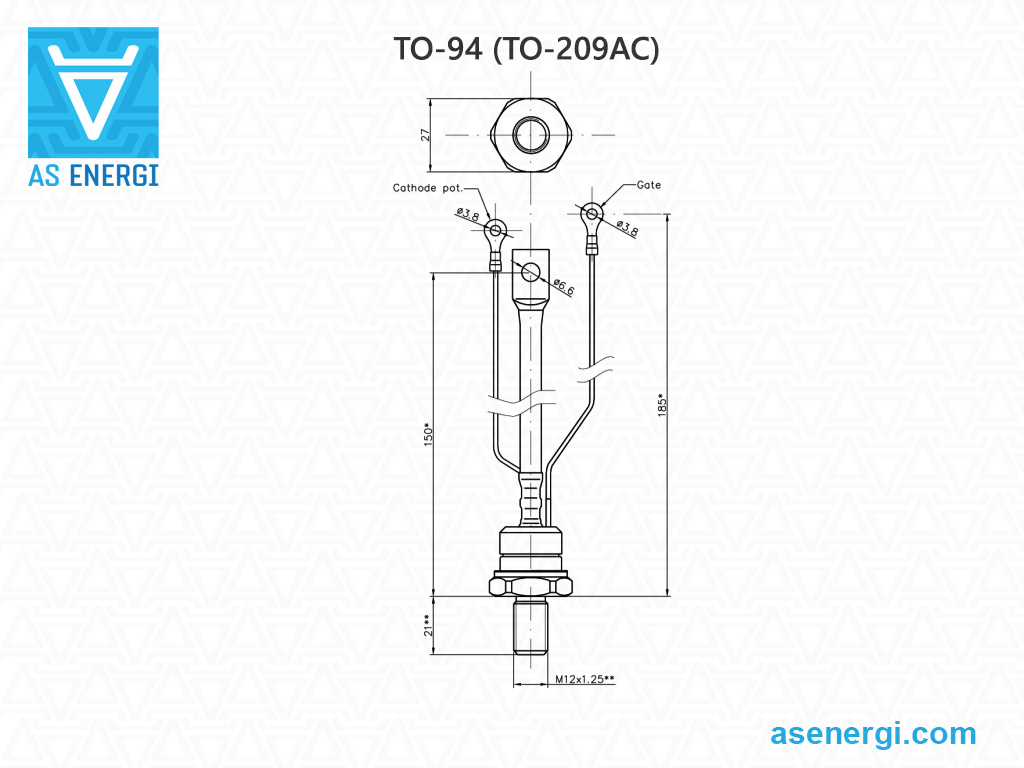

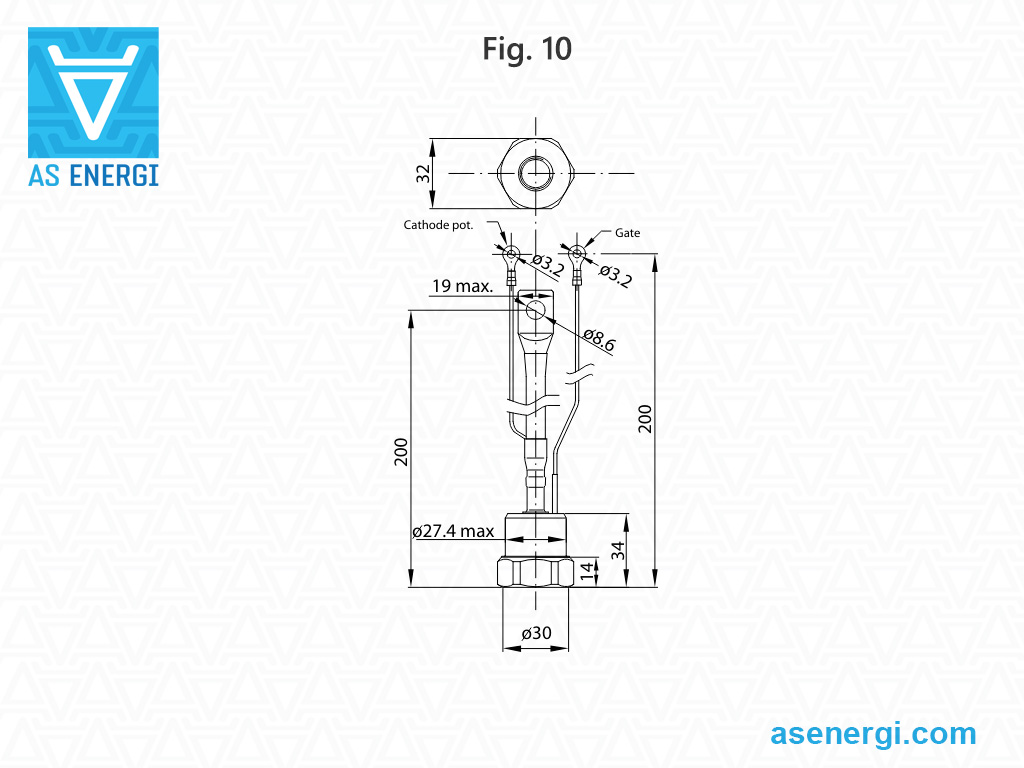

W | Encapsulado | Reemplazo AS ENERGITM |
Ficha técnica |
| A (ºC) | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | type | |||
| T51-80-14 | 80 (90) | 1400 | 1450 | 10.5 | 0.93 | 3.2 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS51-80-14 |  |
| T51-80-16 | 80 (90) | 1600 | 1450 | 10.5 | 0.93 | 3.2 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS51-80-16 | |
| T51-100-14 | 100 (85) | 1400 | 1600 | 12.8 | 0.82 | 2.3 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS51-100-14 | |
| T51-100-16 | 100 (85) | 1600 | 1600 | 12.8 | 0.82 | 2.3 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS51-100-16 | |
| T52-80-04 | 80 (90) | 400 | 1450 | 10.5 | 0.93 | 3.2 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-80-04 | |
| T52-80-06 | 80 (90) | 600 | 1450 | 10.5 | 0.93 | 3.2 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-80-06 | |
| T52-80-08 | 80 (90) | 800 | 1450 | 10.5 | 0.93 | 3.2 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-80-08 | |
| T52-80-10 | 80 (90) | 1000 | 1450 | 10.5 | 0.93 | 3.2 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-80-10 | |
| T52-80-12 | 80 (90) | 1200 | 1450 | 10.5 | 0.93 | 3.2 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-80-12 | |
| T52-100-04 | 100 (85) | 400 | 1600 | 12.8 | 0.82 | 2.3 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-100-04 | |
| T52-100-06 | 100 (85) | 600 | 1600 | 12.8 | 0.82 | 2.3 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-100-06 | |
| T52-100-08 | 100 (85) | 800 | 1600 | 12.8 | 0.82 | 2.3 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-100-08 | |
| T52-100-10 | 100 (85) | 1000 | 1600 | 12.8 | 0.82 | 2.3 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-100-10 | |
| T52-100-12 | 100 (85) | 1200 | 1600 | 12.8 | 0.82 | 2.3 | 125 | 0.25 | 130 | TO-94 (TO-209AC) | A-TS52-100-12 | |
| T61-150-14 | 150 (95) | 1400 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | TO-93 (TO-209AB) | A-TS61-150-14 | |
| T61-150-16 | 150 (95) | 1600 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | TO-93 (TO-209AB) | A-TS61-150-16 | |
| T64-150-14 | 150 (95) | 1400 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | 9 | A-TS64-150-14 | |
| T64-150-16 | 150 (95) | 1600 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | 9 | A-TS64-150-16 | |
| T61-200-14 | 200 (90) | 1400 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | TO-93 (TO-209AB) | A-TS61-200-14 | |
| T61-200-16 | 200 (90) | 1600 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | TO-93 (TO-209AB) | A-TS61-200-16 | |
| T61-200-18 | 200 (90) | 1800 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | TO-93 (TO-209AB) | A-TS61-200-18 | |
| T61-200-20 | 200 (90) | 2000 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | TO-93 (TO-209AB) | A-TS61-200-20 | |
| T64-200-14 | 200 (90) | 1400 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 9 | A-TS64-200-14 | |
| T64-200-16 | 200 (90) | 1600 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 9 | A-TS64-200-16 | |
| T64-200-18 | 200 (90) | 1800 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 9 | A-TS64-200-18 | |
| T64-200-20 | 200 (90) | 2000 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 9 | A-TS64-200-20 | |
| T61-250-14 | 250 (85) | 1400 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | TO-93 (TO-209AB) | A-TS61-250-14 | |
| T61-250-16 | 250 (85) | 1600 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | TO-93 (TO-209AB) | A-TS61-250-16 | |
| T64-250-14 | 250 (85) | 1400 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | 9 | A-TS64-250-14 | |
| T64-250-16 | 250 (85) | 1600 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | 9 | A-TS64-250-16 | |
| T62-150-04 | 150 (95) | 400 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-150-04 | |
| T62-150-06 | 150 (95) | 600 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-150-06 | |
| T62-150-08 | 150 (95) | 800 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-150-08 | |
| T62-150-10 | 150 (95) | 1000 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-150-10 | |
| T62-150-12 | 150 (95) | 1200 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-150-12 | |
| T64-150-04 | 150 (95) | 400 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | 10 | A-TS64-150-04 | |
| T64-150-06 | 150 (95) | 600 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | 10 | A-TS64-150-06 | |
| T64-150-08 | 150 (95) | 800 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | 10 | A-TS64-150-08 | |
| T64-150-10 | 150 (95) | 1000 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | 10 | A-TS64-150-10 | |
| T64-150-12 | 150 (95) | 1200 | 3600 | 65 | 1.26 | 1.5 | 125 | 0.1 | 250 | 10 | A-TS64-150-12 | |
| T62-200-04 | 200 (90) | 400 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-200-04 | |
| T62-200-06 | 200 (90) | 600 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-200-06 | |
| T62-200-08 | 200 (90) | 800 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-200-08 | |
| T62-200-10 | 200 (90) | 1000 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-200-10 | |
| T62-200-12 | 200 (90) | 1200 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-200-12 | |
| T66-200-04 | 200 (90) | 400 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 10 | A-TS66-200-04 | |
| T66-200-06 | 200 (90) | 600 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 10 | A-TS66-200-06 | |
| T66-200-08 | 200 (90) | 800 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 10 | A-TS66-200-08 | |
| T66-200-10 | 200 (90) | 1000 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 10 | A-TS66-200-10 | |
| T66-200-12 | 200 (90) | 1200 | 4200 | 88 | 0.91 | 1.4 | 125 | 0.1 | 250 | 10 | A-TS66-200-12 | |
| T62-250-04 | 250 (85) | 400 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-250-04 | |
| T62-250-06 | 250 (85) | 600 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-250-06 | |
| T62-250-08 | 250 (85) | 800 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-250-08 | |
| T62-250-10 | 250 (85) | 1000 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-250-10 | |
| T62-250-12 | 250 (85) | 1200 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 300 | TO-93 (TO-209AB) | A-TS62-250-12 | |
| T66-250-04 | 250 (85) | 400 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | 10 | A-TS66-250-04 | |
| T66-250-06 | 250 (85) | 600 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | 10 | A-TS66-250-06 | |
| T66-250-08 | 250 (85) | 800 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | 10 | A-TS66-250-08 | |
| T66-250-10 | 250 (85) | 1000 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | 10 | A-TS66-250-10 | |
| T66-250-12 | 250 (85) | 1200 | 5000 | 125 | 0.84 | 0.96 | 125 | 0.1 | 200 | 10 | A-TS66-250-12 | |
| T62-280-04 | 280 (90) | 400 | 6400 | 205 | 0.78 | 0.5 | 125 | 0.1 | 200 | 10 | A-TS62-280-04 | |
| T62-280-06 | 280 (90) | 600 | 6400 | 205 | 0.78 | 0.5 | 125 | 0.1 | 200 | 10 | A-TS62-280-06 | |
| T66-280-04 | 280 (90) | 400 | 6400 | 205 | 0.78 | 0.5 | 125 | 0.1 | 200 | 10 | A-TS66-280-04 | |
| T66-280-06 | 280 (90) | 600 | 6400 | 205 | 0.78 | 0.5 | 125 | 0.1 | 200 | 10 | A-TS66-280-06 | |
| T71-250-12 | 250 (75) | 1200 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-250-12 | |
| T71-250-14 | 250 (75) | 1400 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-250-14 | |
| T71-250-16 | 250 (75) | 1600 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-250-16 | |
| T71-250-18 | 250 (75) | 1800 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-250-18 | |
| T71-250-20 | 250 (75) | 2000 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-250-20 | |
| T71-250-22 | 250 (75) | 2200 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-250-22 | |
| T71-250-24 | 250 (75) | 2400 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-250-24 | |
| T74-250-12 | 250 (75) | 1200 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 500 | 11 | A-TS74-250-12 | |
| T74-250-14 | 250 (75) | 1400 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 500 | 11 | A-TS74-250-14 | |
| T74-250-16 | 250 (75) | 1600 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 500 | 11 | A-TS74-250-16 | |
| T74-250-18 | 250 (75) | 1800 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 500 | 11 | A-TS74-250-18 | |
| T74-250-20 | 250 (75) | 2000 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 500 | 11 | A-TS74-250-20 | |
| T74-250-22 | 250 (75) | 2200 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 500 | 11 | A-TS74-250-22 | |
| T74-250-24 | 250 (75) | 2400 | 6300 | 200 | 1.13 | 1 | 125 | 0.1 | 500 | 11 | A-TS74-250-24 | |
| T71-300-04 | 300 (70) | 400 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-04 | |
| T71-300-06 | 300 (70) | 600 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-06 | |
| T71-300-08 | 300 (70) | 800 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-08 | |
| T71-300-10 | 300 (70) | 1000 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-10 | |
| T71-300-12 | 300 (70) | 1200 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-12 | |
| T71-300-14 | 300 (70) | 1400 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-14 | |
| T71-300-16 | 300 (70) | 1600 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-16 | |
| T71-300-18 | 300 (70) | 1800 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-18 | |
| T71-300-20 | 300 (70) | 2000 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-20 | |
| T71-300-22 | 300 (70) | 2200 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-22 | |
| T71-300-24 | 300 (70) | 2400 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-300-24 | |
| T74-300-04 | 300 (70) | 400 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-04 | |
| T74-300-06 | 300 (70) | 600 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-06 | |
| T74-300-08 | 300 (70) | 800 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-08 | |
| T74-300-10 | 300 (70) | 1000 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-10 | |
| T74-300-12 | 300 (70) | 1200 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-12 | |
| T74-300-14 | 300 (70) | 1400 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-14 | |
| T74-300-16 | 300 (70) | 1600 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-16 | |
| T74-300-18 | 300 (70) | 1800 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-18 | |
| T74-300-20 | 300 (70) | 2000 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-20 | |
| T74-300-22 | 300 (70) | 2200 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-22 | |
| T74-300-24 | 300 (70) | 2400 | 7600 | 290 | 1.02 | 0.8 | 125 | 0.1 | 500 | 11 | A-TS74-300-24 | |
| T71-350-04 | 350 (70) | 400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-04 | |
| T71-350-06 | 350 (70) | 600 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-06 | |
| T71-350-08 | 350 (70) | 800 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-08 | |
| T71-350-10 | 350 (70) | 1000 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-10 | |
| T71-350-12 | 350 (70) | 1200 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-12 | |
| T71-350-14 | 350 (70) | 1400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-14 | |
| T71-350-16 | 350 (70) | 1600 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-16 | |
| T71-350-18 | 350 (70) | 1800 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-18 | |
| T71-350-20 | 350 (70) | 2000 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-20 | |
| T71-350-22 | 350 (70) | 2200 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-22 | |
| T71-350-24 | 350 (70) | 2400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 530 | TO-118 (TO-209AE) | A-TS71-350-24 | |
| T74-350-04 | 350 (70) | 400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-04 | |
| T74-350-06 | 350 (70) | 600 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-06 | |
| T74-350-08 | 350 (70) | 800 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-08 | |
| T74-350-10 | 350 (70) | 1000 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-10 | |
| T74-350-12 | 350 (70) | 1200 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-12 | |
| T74-350-14 | 350 (70) | 1400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-14 | |
| T74-350-16 | 350 (70) | 1600 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-16 | |
| T74-350-18 | 350 (70) | 1800 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-18 | |
| T74-350-20 | 350 (70) | 2000 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-20 | |
| T74-350-22 | 350 (70) | 2200 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-22 | |
| T74-350-24 | 350 (70) | 2400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.1 | 450 | 11 | A-TS74-350-24 | |
Guía de numeración de piezas para tiristores de control de fase:
| A | – | TS | 7 | 4 | – | 300 | – | 12 |
| A | – |  AS ENERGITM |
| TS | – | Grupo de productos: Espárrago tiristor. |
| 7 | – | Código de tamaño del elemento. |
| 4 | – | Código de tipo de caso: 1 – base de espárragos, carcasa cerámica 2 – base de espárragos, carcasa de cristal-metal 3,5 – cerámica, estuche hockey puk 4 – base plana, carcasa cerámica 6 – base plana, carcasa de vidrio-metal |
| 300 | – | Corriente media en estado abierto IT(AV), Amp. |
| 12 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para los mismos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al realizar pedidos grandes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

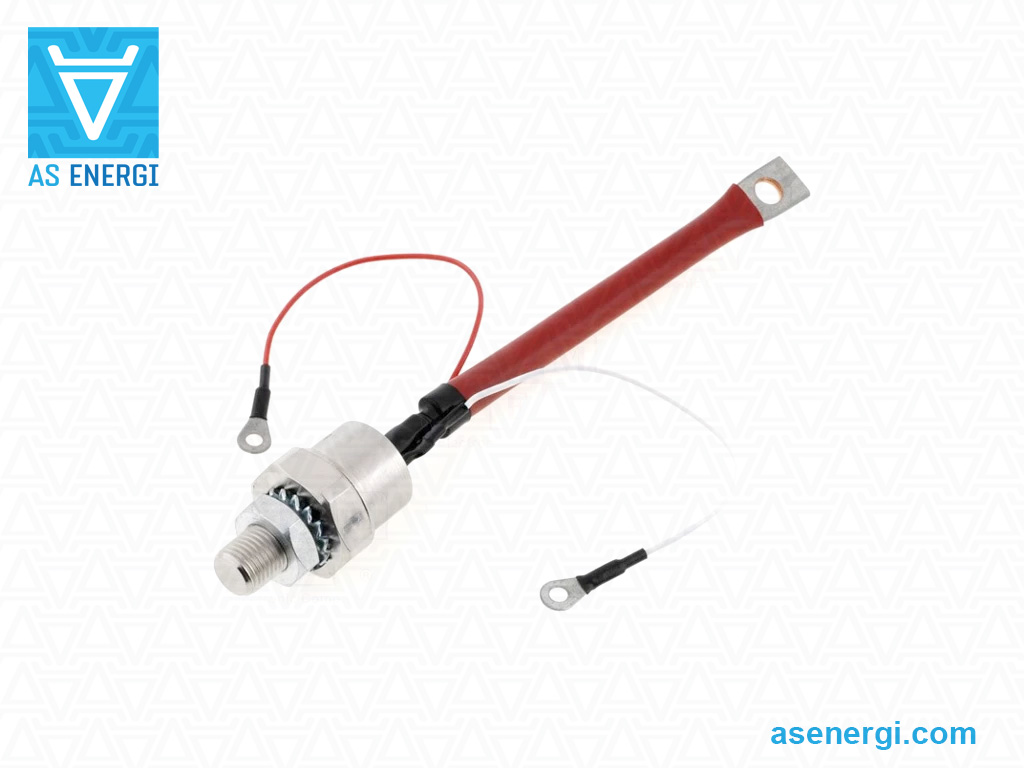

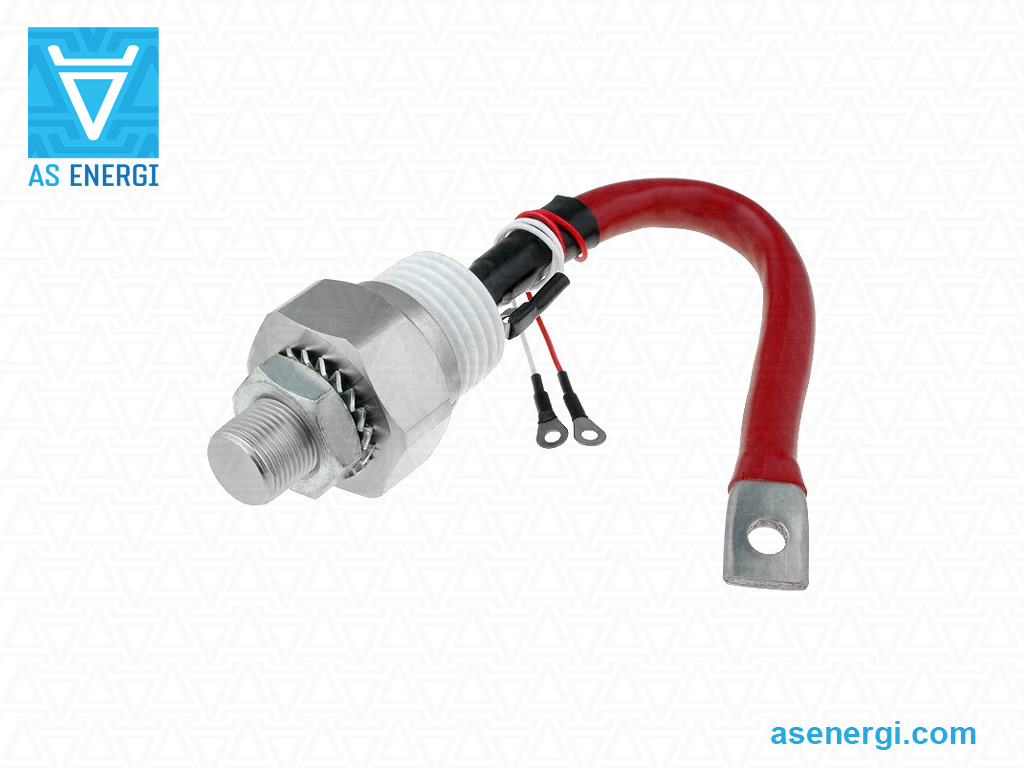

Galería de fotos

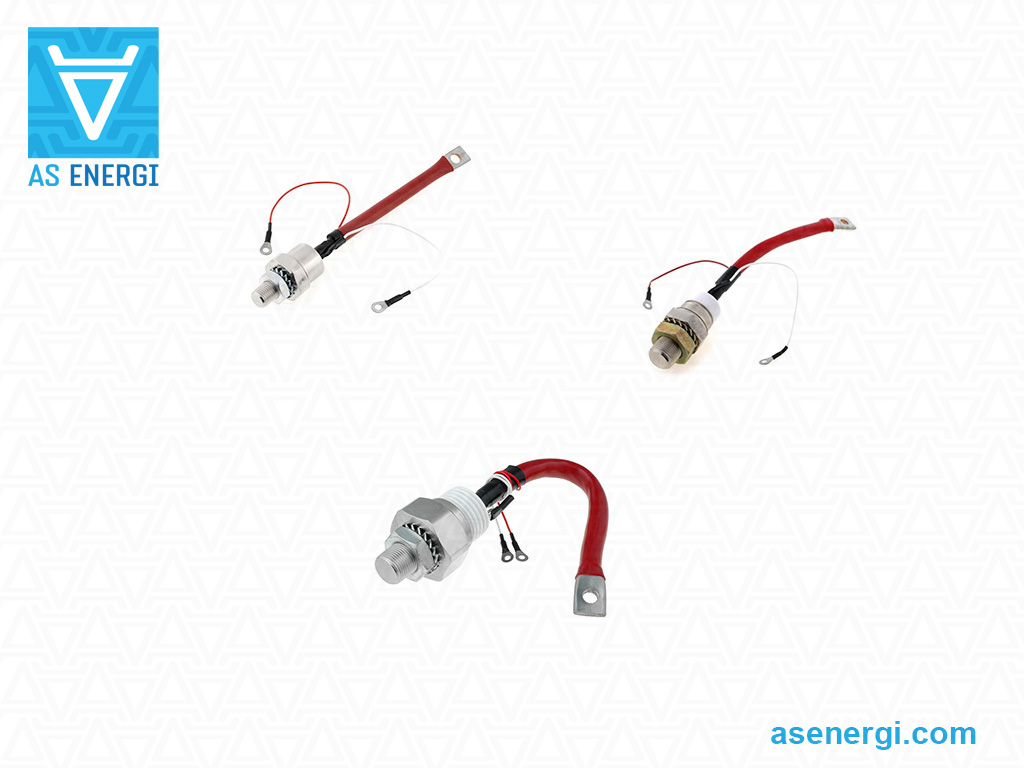

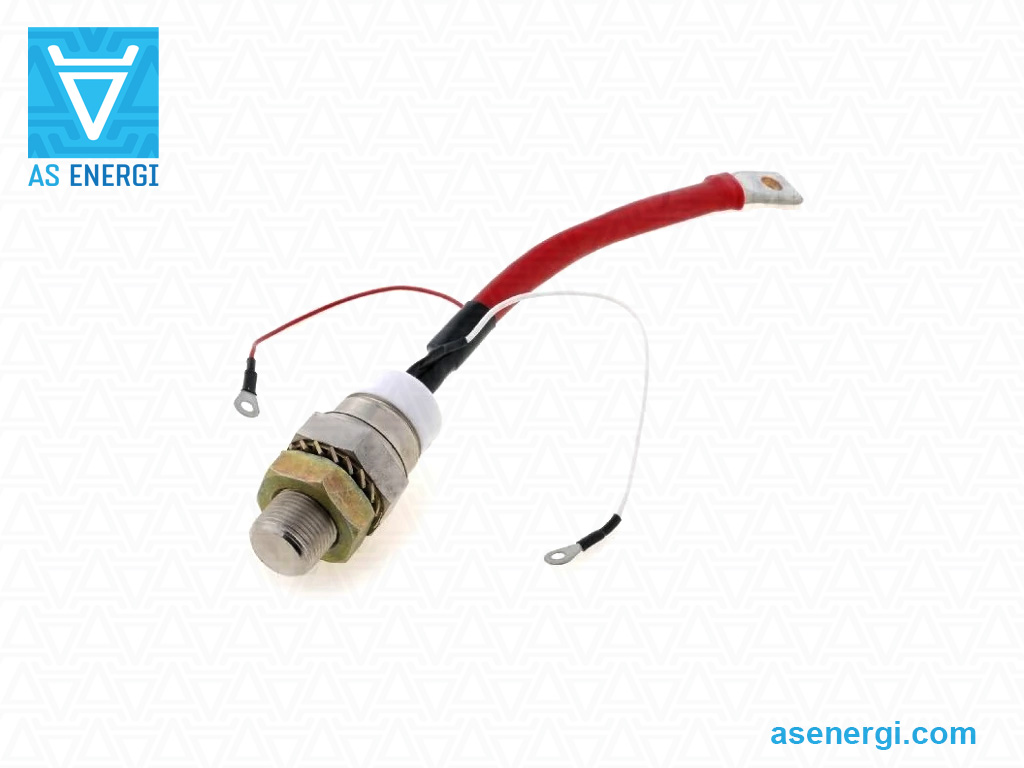

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones de instalación para tiristores de montaje en espárrago de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador de calor en todo el rango de temperatura está garantizada por un par de apriete adecuado.
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia térmica, se recomienda lubricar (3) con una capa fina de pasta térmicamente conductora de silicona antes del montaje, aunque esto no es un requisito obligatorio para la instalación.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
No se debe operar los tiristores de potencia durante largos períodos de tiempo en su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Se debe reemplazar un tiristor de potencia averiado por uno que coincida con los parámetros del que se está reemplazando.
Se debe proporcionar una refrigeración adicional cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda una limpieza periódica de los tiristores de potencia y los disipadores de calor para eliminar el polvo y los contaminantes, lo que asegura una adecuada disipación del calor.
Se deben utilizar divisores de corriente inductivos (a menudo alambre toroidal trenzado) para igualar las corrientes entre tiristores de potencia conectados en paralelo. Los métodos de conexión más comunes son: circuito cerrado, circuito con bobina común o tiristor de potencia. La eficacia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra utilizando resistencias de derivación conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo con cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante su funcionamiento.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
