Módulos de Tiristores de Potencia SCR AMKT AS ENERGITM son de diseño monolítico con topología dual de semiconductores (dos interruptores): tipo tiristor-tiristor. Se utilizan en circuitos de CC y CA con cargas de hasta 570A y tensiones inversas de pulso de hasta 2200V (dependiendo de la serie).
Los módulos de tiristores están alojados en una carcasa estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.
Catálogo de series de módulos de tiristores de potencia con parámetros similares
Guía de numeración de partes para módulos de tiristores AMKT
Recomendaciones de instalación para módulos de tiristores
Los módulos de tiristores se caracterizan por su alta capacidad de ciclo eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensiva.
Rango nominal de corrientes de los módulos rectificadores de tiristores: 25A, 40A, 50A, 55A, 70A, 95A, 100A, 106A, 107A, 122A, 132A, 162A, 172A, 215A, 250A, 273A, 280A, 300A, 323A, 330A, 350A, 400A, 460A, 500A, 570A. Rango de voltajes nominales: 400V, 600V, 800V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V.
Los terminales principales (de potencia) están ubicados en la parte superior del encapsulado y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo). Los terminales de control están marcados como K1, G1, K2, G2.
Los módulos de tiristores duales de la serie AMKT se utilizan en diversos equipos de potencia, como unidades de potencia y control, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

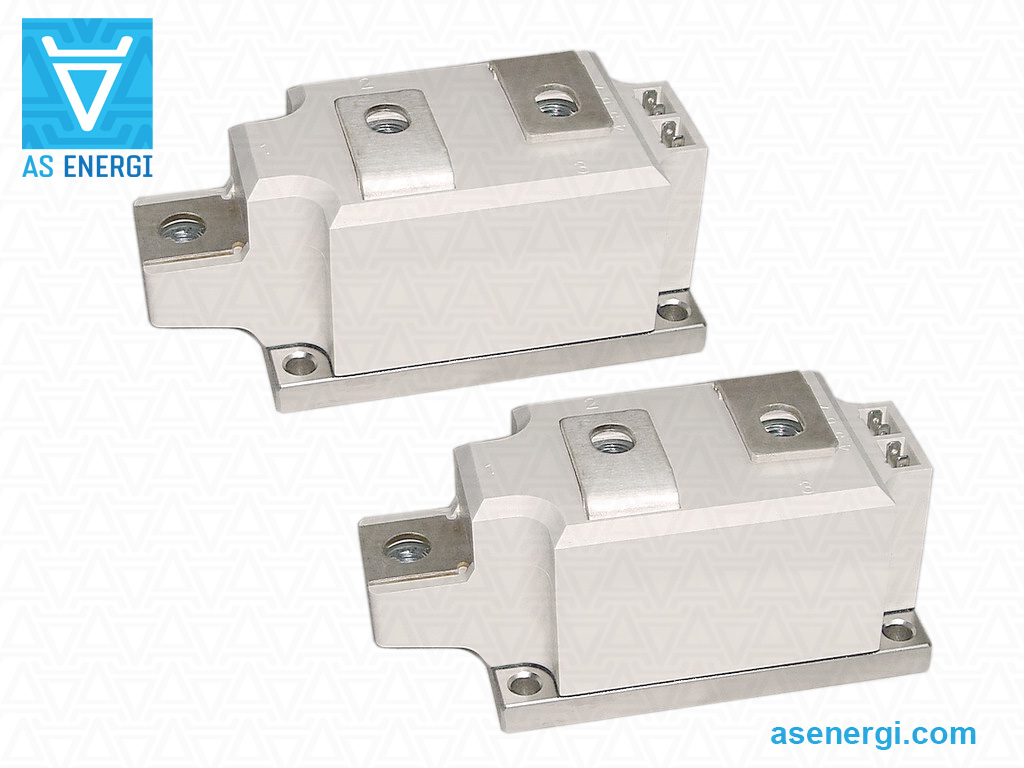

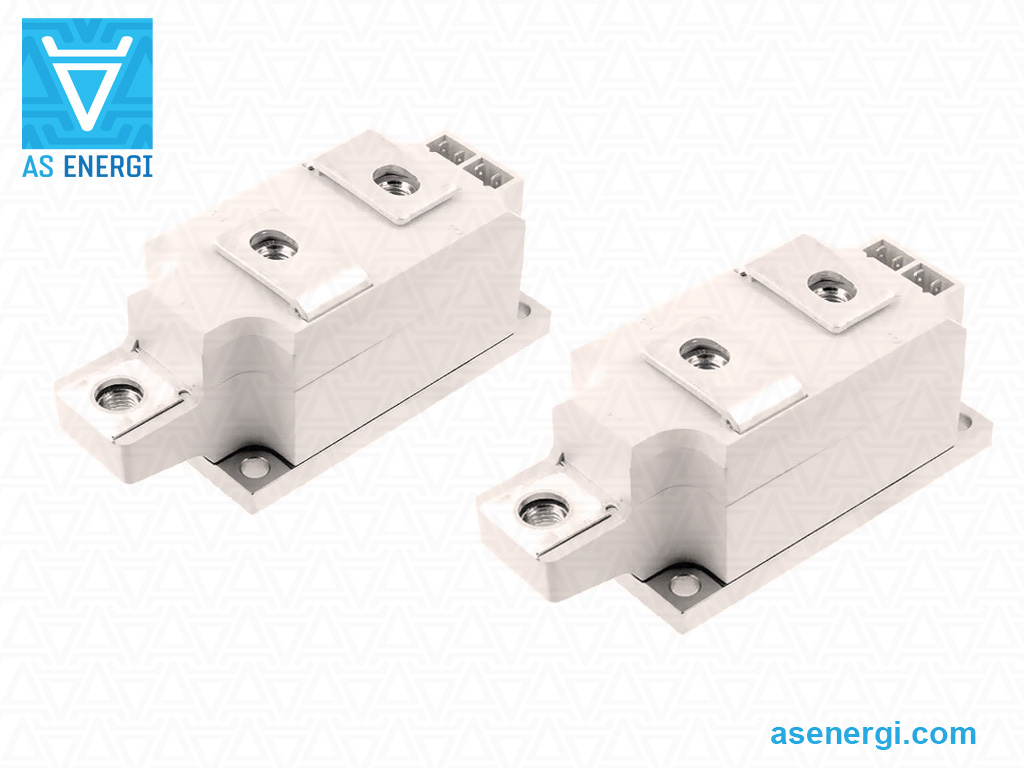

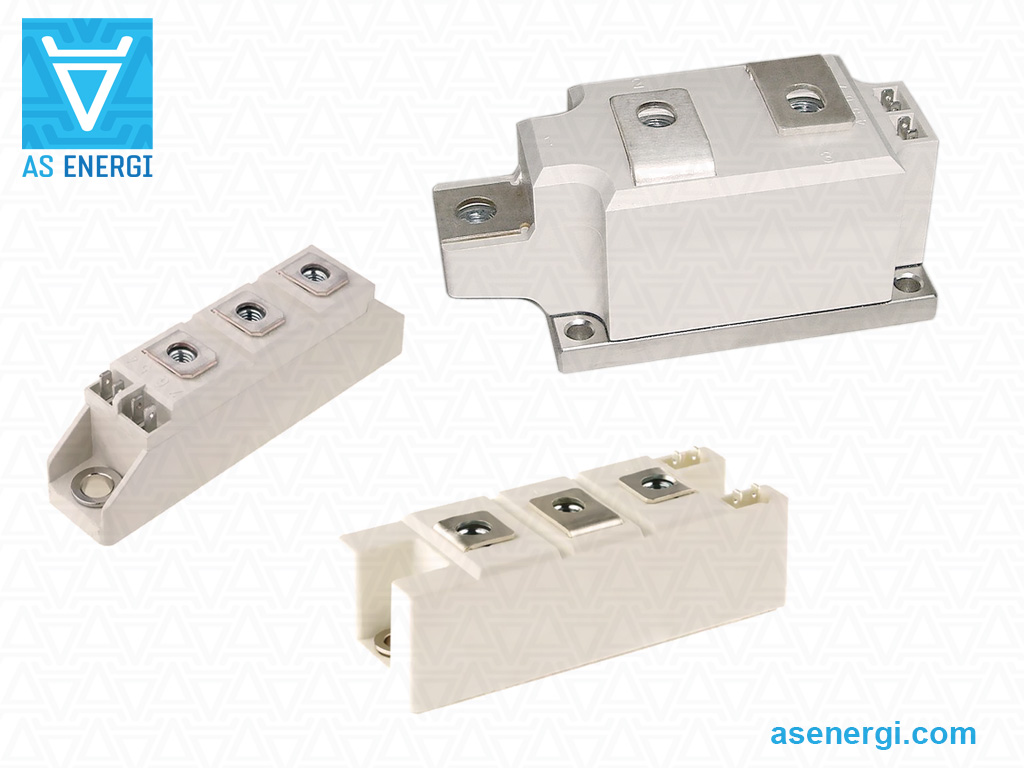

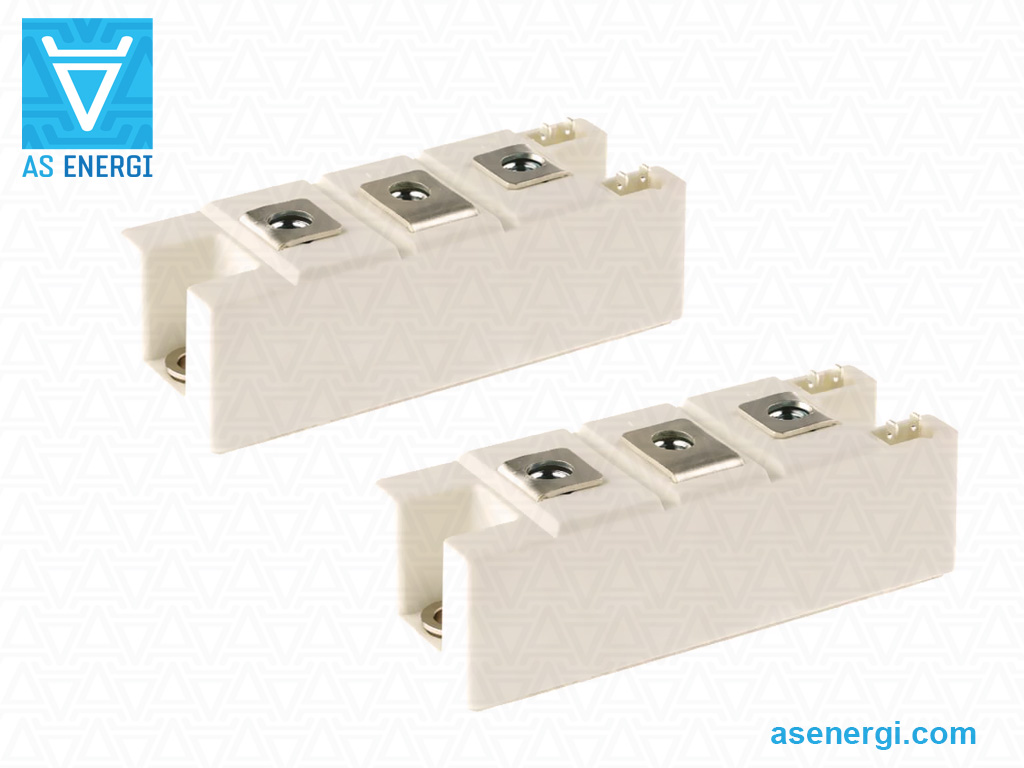

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

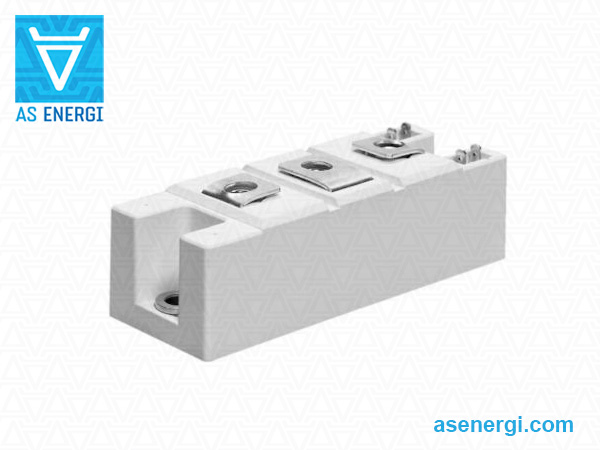

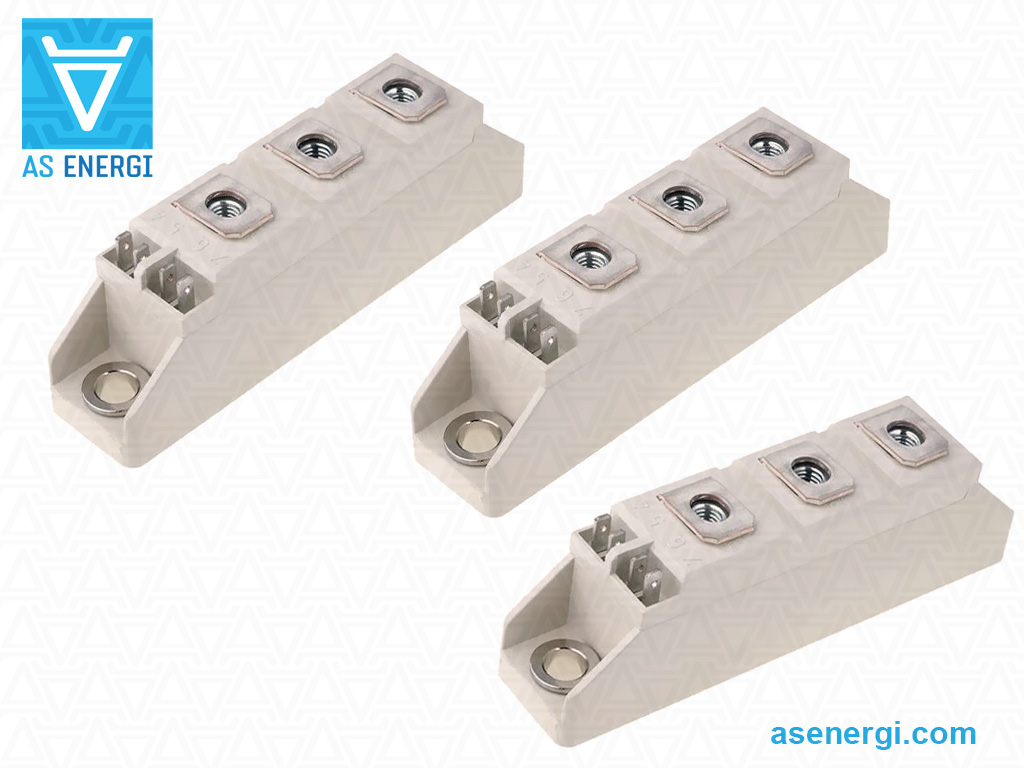

Carcasas de módulos tiristores AMKT

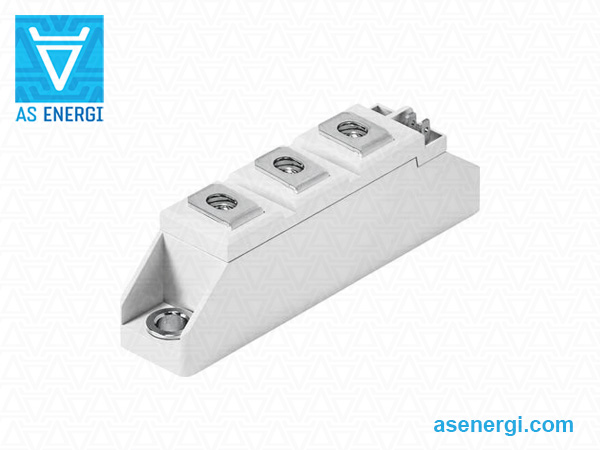

Paquete 1 |
Paquete 2 |

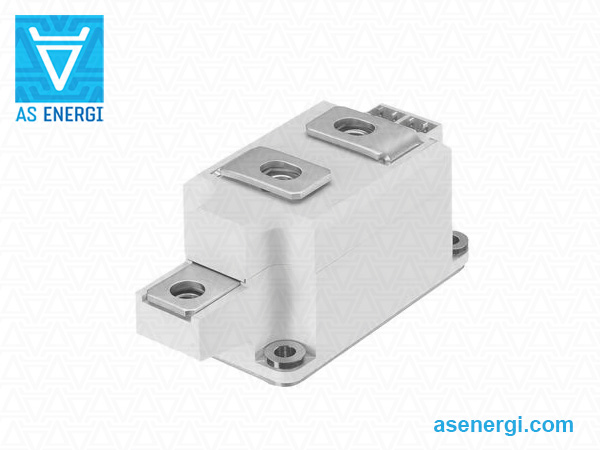

Paquete 3 pegado |

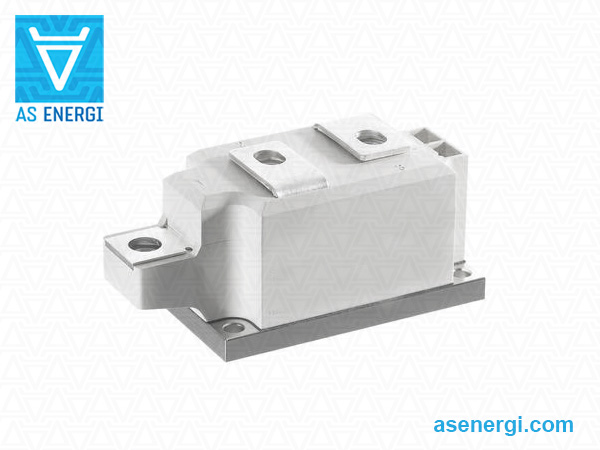

Paquete 3 contacto de presión |

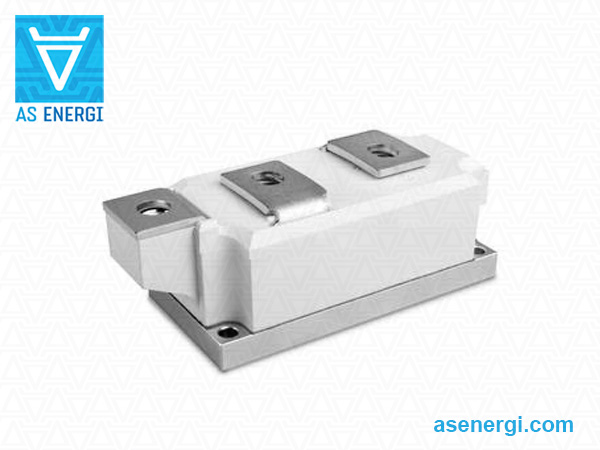

Paquete 5 |
Especificaciones generales de los módulos tiristores AMKT
| Serie | Tipo | ITAV/IFAV (TC=85ºC) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | Paquete, Dimensiones L×B×H |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| Paquete 1 | |||||||||||||
| AMKT 20 | AMKT 20-08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | Paquete 1 93x20x30 |
 |
| AMKT 20-12E | |||||||||||||
| AMKT 20-14E | |||||||||||||
| AMKT 20-16E | |||||||||||||
| AMKT 20B | AMKT 20B-08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | Paquete 1 93x20x30 |
|
| AMKT 20B-12E | |||||||||||||
| AMKT 20B-14E | |||||||||||||
| AMKT 20B-16E | |||||||||||||
| AMKT 27 | AMKT 27-08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | Paquete 1 93x20x30 |
|
| AMKT 27-12E | |||||||||||||
| AMKT 27-14E | |||||||||||||
| AMKT 27-16E | |||||||||||||
| AMKT 27B | AMKT 27B-08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | Paquete 1 93x20x30 |
|
| AMKT 27B-12E | |||||||||||||
| AMKT 27B-14E | |||||||||||||
| AMKT 27B-16E | |||||||||||||
| AMKT 42 | AMKT 42-08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | Paquete 1 93x20x30 |
|
| AMKT 42-12E | |||||||||||||
| AMKT 42-14E | |||||||||||||
| AMKT 42-16E | |||||||||||||
| AMKT 42-18E | |||||||||||||
| AMKT 42B | AMKT 42B-08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | Paquete 1 93x20x30 |
|
| AMKT 42B-12E | |||||||||||||
| AMKT 42B-14E | |||||||||||||
| AMKT 42B-16E | |||||||||||||
| AMKT 42B-18E | |||||||||||||
| AMKT 57 | AMKT 57-08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | Paquete 1 93x20x30 |
|
| AMKT 57-12E | |||||||||||||
| AMKT 57-14E | |||||||||||||
| AMKT 57-16E | |||||||||||||
| AMKT 57-18E | |||||||||||||
| AMKT 57B | AMKT 57B-08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | Paquete 1 93x20x30 |
|
| AMKT 57B-12E | |||||||||||||
| AMKT 57B-14E | |||||||||||||
| AMKT 57B-16E | |||||||||||||
| AMKT 57B-18E | |||||||||||||
| AMKT 57 H4 | AMKT 57-20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | Paquete 1 93x20x30 |
|
| AMKT 57-22E H4 | |||||||||||||
| AMKT 58 | AMKT 58-16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | Paquete 1 93x20x30 |
|
| AMKT 58B | AMKT 58B-16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | Paquete 1 93x20x30 |
|
| AMKT 72 | AMKT 72-08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | Paquete 1 93x20x30 |
|
| AMKT 72-12E | |||||||||||||
| AMKT 72-14E | |||||||||||||
| AMKT 72-16E | |||||||||||||
| AMKT 72-18E | |||||||||||||
| AMKT 72B | AMKT 72B-08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | Paquete 1 93x20x30 |
|
| AMKT 72B-12E | |||||||||||||
| AMKT 72B-14E | |||||||||||||
| AMKT 72B-16E | |||||||||||||
| AMKT 72B-18E | |||||||||||||
| AMKT 72 H4 | AMKT 72-20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | Paquete 1 93x20x30 |
|
| AMKT 72-22E H4 | |||||||||||||
| AMKT 92 | AMKT 92-08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKT 92-12E | |||||||||||||
| AMKT 92-14E | |||||||||||||
| AMKT 92-16E | |||||||||||||
| AMKT 92-18E | |||||||||||||
| AMKT 92B | AMKT 92B-08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKT 92B-12E | |||||||||||||
| AMKT 92B-14E | |||||||||||||
| AMKT 92B-16E | |||||||||||||
| AMKT 92B-18E | |||||||||||||
| AMKT 106 | AMKT 106-08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKT 106-12E | |||||||||||||
| AMKT 106-14E | |||||||||||||
| AMKT 106-16E | |||||||||||||
| AMKT 106-18E | |||||||||||||
| AMKT 106B | AMKT 106B-08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKT 106B-12E | |||||||||||||
| AMKT 106B-14E | |||||||||||||
| AMKT 106B-16E | |||||||||||||
| AMKT 106B-18E | |||||||||||||
| AMKT 107 | AMKT 107-16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | Paquete 1 93x20x30 |
|
| AMKT 107B | AMKT 107B-16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | Paquete 1 93x20x30 |
|
| Paquete 2 | |||||||||||||
| AMKT 122 | AMKT 122-08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | Paquete 2 94x34x30 |
|
| AMKT 122-12E | |||||||||||||
| AMKT 122-14E | |||||||||||||
| AMKT 122-16E | |||||||||||||
| AMKT 122-18E | |||||||||||||
| AMKT 132 | AMKT 132-08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.19 | 165 | Paquete 2 94x34x30 |
|
| AMKT 132-12E | |||||||||||||
| AMKT 132-14E | |||||||||||||
| AMKT 132-16E | |||||||||||||
| AMKT 132-18E | |||||||||||||
| AMKT 132 H4 | AMKT 132‑20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | Paquete 2 94x34x30 |
|
| AMKT 132‑22E H4 | |||||||||||||
| AMKT 162 | AMKT 162-08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | Paquete 2 94x34x30 |
|
| AMKT 162-12E | |||||||||||||
| AMKT 162-14E | |||||||||||||
| AMKT 162-16E | |||||||||||||
| AMKT 162-18E | |||||||||||||
| AMKT 162 H4 | AMKT 162-20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | Paquete 2 94x34x30 |
|
| AMKT 162-22E H4 | |||||||||||||
| AMKT 172 | AMKT 172-14E | 175 | 1400-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | Paquete 2 94x34x30 |
|
| AMKT 172-16E | |||||||||||||
| AMKT 172-18E | |||||||||||||
| AMKT 215 | AMKT 215-16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | Paquete 2 94x34x30 |
|
| AMKT 215-18E | |
||||||||||||
| Paquete 3 | |||||||||||||
| AMKT 250 | AMKT 250-08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | Paquete 3 115x50x52 |
|
| AMKT 250-12E | |||||||||||||
| AMKT 250-14E | |||||||||||||
| AMKT 250-16E | |||||||||||||
| AMKT 250-18E | |||||||||||||
| AMKT 273 | AMKT 273-12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | Paquete 3 115x50x52 |
|
| AMKT 273-16E | |||||||||||||
| AMKT 273-18E | |||||||||||||
| AMKT 280 H4 | AMKT 280-20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | Paquete 3 115x50x52 |
|
| AMKT 280-22E H4 | |
||||||||||||
| AMKT 323 | AMKT 323-12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | Paquete 3 115x50x52 |
|
| AMKT 323-16E | |
||||||||||||
| AMKT 323-18E | |
||||||||||||
| AMKT 330 | AMKT 330-08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | Paquete 3 115x50x52 |
|
| AMKT 330-12E | |||||||||||||
| AMKT 330-16E | |||||||||||||
| AMKT 330-18E | |||||||||||||
| Paquete 5 | |||||||||||||
| AMKT 460 | AMKT 460-16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | Paquete 5 150x60x52 |
|
| AMKT 460-22E H4 | |||||||||||||
| AMKT 570 | AMKT 570-12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | Paquete 5 150x60x52 |
|
| AMKT 570-16E | |
||||||||||||
| AMKT 570-18E | |
||||||||||||
Otras series de módulos tiristores AMKT, especificaciones generales
| Serie | Tipo | ITAV/IFAV (TCASE) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | Package, Dimensiones L×B×H |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| Paquete 1 | |||||||||||||
| AMKT 19 | AMKT 19-06D | 18 (85ºC) 25 (60ºC) |
600-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | Paquete 1 93x20x30 |
|
| AMKT 19-08D | |||||||||||||
| AMKT 19-12E | |||||||||||||
| AMKT 19-14E | |||||||||||||
| AMKT 19-16E | |||||||||||||
| AMKT 26 | AMKT 26-06D | 25 (85ºC) 32 (68ºC) |
600-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | Paquete 1 93x20x30 |
|
| AMKT 26-08D | |||||||||||||
| AMKT 26-12E | |||||||||||||
| AMKT 26-14E | |||||||||||||
| AMKT 26-16E | |||||||||||||
| AMKT 26-18E | |||||||||||||
| AMKT 41 | AMKT 41-06D | 40 (85ºC) 48 (74ºC) |
600-2200 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | Paquete 1 93x20x30 |
|
| AMKT 41-08D | |||||||||||||
| AMKT 41-12E | |||||||||||||
| AMKT 41-14E | |||||||||||||
| AMKT 41-16E | |||||||||||||
| AMKT 41-18E | |||||||||||||
| AMKT 41-20E | |||||||||||||
| AMKT 41-22E | |||||||||||||
| AMKT 56 | AMKT 56-06D | 55 (80ºC) 60 (74ºC) |
600-2200 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | Paquete 1 93x20x30 |
|
| AMKT 56-08D | |||||||||||||
| AMKT 56-12E | |||||||||||||
| AMKT 56-14E | |||||||||||||
| AMKT 56-16E | |||||||||||||
| AMKT 56-18E | |||||||||||||
| AMKT 56-20E | |||||||||||||
| AMKT 56-22E | |||||||||||||
| AMKT 71 | AMKT 71-06D | 70 (85ºC) 80 (78ºC) |
600-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | Paquete 1 93x20x30 |
|
| AMKT 71-08D | |||||||||||||
| AMKT 71-12E | |||||||||||||
| AMKT 71-14E | |||||||||||||
| AMKT 71-16E | |||||||||||||
| AMKT 71-18E | |||||||||||||
| AMKT 91 | AMKT 91-06D | 95 (85ºC) | 600-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKT 91-08D | |||||||||||||
| AMKT 91-12E | |||||||||||||
| AMKT 91-14E | |||||||||||||
| AMKT 91-16E | |||||||||||||
| AMKT 91-18E | |||||||||||||
| AMKT 105 | AMKT 105-06D | 106 (85ºC) 115 (80ºC) |
600-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | Paquete 1 93x20x30 |
|
| AMKT 105-08D | |||||||||||||
| AMKT 105-12E | |||||||||||||
| AMKT 105-14E | |||||||||||||
| AMKT 105-16E | |||||||||||||
| AMKT 105-18E | |||||||||||||
| Paquete 3 | |||||||||||||
| AMKT 131 | AMKT 131-08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | Paquete 3 115x50x52 |
|
| AMKT 131-12E | |||||||||||||
| AMKT 131-14E | |||||||||||||
| AMKT 131-16E | |||||||||||||
| AMKT 131-18E | |||||||||||||
| AMKT 131-20E | |||||||||||||
| AMKT 131-22E | |||||||||||||
| AMKT 161 | AMKT 161-08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | Paquete 3 115x50x52 |
|
| AMKT 161-12E | |||||||||||||
| AMKT 161-14E | |||||||||||||
| AMKT 161-16E | |||||||||||||
| AMKT 161-18E | |||||||||||||
| AMKT 210 | AMKT 210-08D | 210 (90ºC) 220 (88ºC) |
800-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | Paquete 3 115x50x52 |
|
| AMKT 210-12E | |||||||||||||
| AMKT 210-14E | |||||||||||||
| AMKT 210-16E | |||||||||||||
| AMKT 210-18E | |||||||||||||
| AMKT 210-20E | |||||||||||||
| AMKT 210-22E | |||||||||||||
| AMKT 213 | AMKT 213-08D | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | Paquete 3 115x50x52 |
|
| AMKT 213-12E | |||||||||||||
| AMKT 213-14E | |||||||||||||
| AMKT 213-16E | |||||||||||||
| AMKT 213-18E | |||||||||||||
| AMKT 213-20E | |||||||||||||
| AMKT 213-22E | |||||||||||||
| AMKT 253 | AMKT 253-08D | 253 (85ºC) | 800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | Paquete 3 115x50x52 |
|
| AMKT 253-12E | |||||||||||||
| AMKT 253-14E | |||||||||||||
| AMKT 253-16E | |||||||||||||
| AMKT 253-18E | |||||||||||||
| Paquete 5 | |||||||||||||
| AMKT 430 | AMKT 430-16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | Paquete 5 150x60x52 |
|
| AMKT 430-20E H4 | |||||||||||||
| AMKT 430-22E H4 | |||||||||||||
| AMKT 500 | AMKT 500-08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | Paquete 5 150x60x52 |
|
| AMKT 500-12E | |||||||||||||
| AMKT 500-14E | |||||||||||||
| AMKT 500-16E | |||||||||||||
| AMKT 500-18E | |||||||||||||
Guía de numeración de piezas para módulos tiristor-tiristor AMKT:
| A | M | KT | 132 | B | – | 22 | E | H4 |
| A | – |  AS ENERGITM |
| M | – | Tipo de semiconductor: Módulo. |
| KT | – | Topología de conexión interna: Tiristor-Tiristor. |
| 132 | – | Corriente nominal (ITAV), A. |
| B | – | Opción de otra numeración de los pines de control: "6" – HK2; "7" – G2. |
| 22 | – | Clase de tensión (VRRM/100). |
| E | – | dv/dt clase: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
| H4 | – | Opción, si procede; por ejemplo, H4 significa Visol = 4800 V. |
Posibles alternativas, sustitutos, análogos, productos equivalentes:
Descargar catálogo de módulos tiristores
Lista de series de módulos tiristores de potencia con parámetros y tamaños de carcasa similares.
| Serie | ITAV/IFAV (Tcase) | VRRM/VDRM | Topología | Dimensiones, mm | Paquete | Ficha de datos |
| AMKT 26 | 25 A (85ºC) | 600-1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 26 | 25 A (85ºC) | 600-1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT2-25 | 25 A (86ºC) | 400-1400 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 27 | 25 A (85ºC) | 800-1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 27 | 25 A (85ºC) | 800-1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT2-25 | 25 A (86ºC) | 400-1400 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 27B | 25 A (85ºC) | 800-1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 27B | 25 A (85ºC) | 800-1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT2-25 | 25 A (86ºC) | 400-1400 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 56 | 55 A (80ºC) | 600-2200 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 56 | 55 A (80ºC) | 600-2200 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 57 | 50 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 57 | 50 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 57B | 50 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 57B | 50 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 58 | 55 A (85ºC) | 1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 58 | 55 A (85ºC) | 1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 58B | 55 A (85ºC) | 1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 58B | 55 A (85ºC) | 1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 71 | 70 A (85ºC) | 600-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 71 | 70 A (85ºC) | 600-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-80 | 80 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 72 | 70 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 72 | 70 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-80 | 80 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 72B | 70 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 72B | 70 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-80 | 80 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 91 | 95 A (85ºC) | 600-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 91 | 95 A (85ºC) | 600-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 92 | 95 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 92 | 95 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 92B | 95 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 92B | 95 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| AMKT 105 | 106 A (85ºC) | 600-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 105 | 106 A (85ºC) | 600-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| MT3-115 | 115 A (85ºC) | 3000-3600 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 106 | 106 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 106 | 106 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| MT3-115 | 115 A (85ºC) | 3000-3600 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 106B | 106 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 106B | 106 A (85ºC) | 800-1800 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| MT3-115 | 115 A (85ºC) | 3000-3600 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 107 | 119 A (85ºC) | 1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 107 | 119 A (85ºC) | 1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| MT3-125 | 125 A (87ºC) | 2400-2800 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 107B | 119 A (85ºC) | 1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| SKKT 107B | 119 A (85ºC) | 1600 V | tiristor-tiristor | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | tiristor-tiristor | 92x20x30 | 1 | |
| MT3-125 | 125 A (87ºC) | 2400-2800 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 122 | 129 A (85ºC) | 800-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| SKKT 122 | 129 A (85ºC) | 800-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| MTT-125 | 125 A (87ºC) | 2400-2800 V | tiristor-tiristor | 94x34x30 | 2 | |
| MT3-130 | 130 A (85ºC) | 2400-2800 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 132 | 137 A (85ºC) | 800-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| SKKT 132 | 137 A (85ºC) | 800-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| MTT-125 | 125 A (87ºC) | 2400-2800 V | tiristor-tiristor | 94x34x30 | 2 | |
| MT3-130 | 130 A (85ºC) | 2400-2800 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 132 H4 | 128 A (85ºC) | 2000-2200 V | tiristor-tiristor | 94x34x30 | 2 | |
| SKKT 132 H4 | 128 A (85ºC) | 2000-2200 V | tiristor-tiristor | 94x34x30 | 2 | |
| MTT-125 | 125 A (87ºC) | 2400-2800 V | tiristor-tiristor | 94x34x30 | 2 | |
| MT3-130 | 130 A (85ºC) | 2400-2800 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 162 | 156 A (85ºC) | 800-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| SKKT 162 | 156 A (85ºC) | 800-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| MTT-160 | 160 A (84ºC) | 400-1600 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 162 H4 | 143 A (85ºC) | 2000-2200 V | tiristor-tiristor | 94x34x30 | 2 | |
| SKKT 162 H4 | 143 A (85ºC) | 2000-2200 V | tiristor-tiristor | 94x34x30 | 2 | |
| MT3-160 | 160 A (87ºC) | 2000-2200 V | tiristor-tiristor | 94x34x30 | 2 | |
| MT3-165 | 165 A (85ºC) | 2000-2200 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 172 | 175 A (85ºC) | 1400-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| SKKT 172 | 175 A (85ºC) | 1400-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| MT3-200 | 200 A (84ºC) | 1000-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 215 | 215 A (85ºC) | 1600-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| SKKT 215 | 215 A (85ºC) | 1600-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| MT3-200 | 200 A (84ºC) | 1000-1800 V | tiristor-tiristor | 94x34x30 | 2 | |
| AMKT 210 | 210 A (90ºC) | 800-2200 V | tiristor-tiristor | 115x50x52 | 3 | |
| SKKT 210 | 210 A (90ºC) | 800-2200 V | tiristor-tiristor | 115x50x52 | 3 | |
| MTT-200 | 200 A (85ºC) | 400-1600 V | tiristor-tiristor | 115x53x51 | 3 | |
| MT3-200 | 200 A (93ºC) | 2600-2800 V | tiristor-tiristor | 115x50x52 | 3 | |
| AMKT 213 | 213 A (90ºC) | 800-2200 V | tiristor-tiristor | 115x50x52 | 3 | |
| SKKT 213 | 213 A (90ºC) | 800-2200 V | tiristor-tiristor | 115x50x52 | 3 | |
| MTT-200 | 200 A (85ºC) | 400-1600 V | tiristor-tiristor | 115x53x51 | 3 | |
| MT3-200 | 200 A (93ºC) | 2600-2800 V | tiristor-tiristor | 115x50x52 | 3 | |
| AMKT 250 | 250 A (85ºC) | 800-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| SKKT 250 | 250 A (85ºC) | 800-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| MTT-250 | 250 A (83ºC) | 400-1600 V | tiristor-tiristor | 115x53x51 | 3 | |
| MT3-250-C1 | 250 A (91ºC) | 2000-2400 V | tiristor-tiristor | 115x50x52 | 3 | |
| AMKT 273 | 273 A (85ºC) | 1200-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| SKKT 273 | 273 A (85ºC) | 1200-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| MTT-300 | 300 A (83ºC) | 400-1200 V | tiristor-tiristor | 115x53x51 | 3 | |
| AMKT 280 H4 | 252 A (85ºC) | 2000-2200 V | tiristor-tiristor | 115x50x52 | 3 | |
| SKKT 280 H4 | 252 A (85ºC) | 2000-2200 V | tiristor-tiristor | 115x50x52 | 3 | |
| MTT-250 | 250 A (83ºC) | 400-1600 V | tiristor-tiristor | 115x53x51 | 3 | |
| MT3-250-C1 | 250 A (91ºC) | 2000-2400 V | tiristor-tiristor | 115x50x52 | 3 | |
| MT3-250-A2 | 250 A (87ºC) | 3800-4400 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-260-A2 | 260 A (85ºC) | 3800-4400 V | tiristor-tiristor | 150x60x52 | 5 | |
| AMKT 323 | 320 A (85ºC) | 1200-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| SKKT 323 | 320 A (85ºC) | 1200-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| MTT-300 | 300 A (83ºC) | 400-1200 V | tiristor-tiristor | 115x53x51 | 3 | |
| MTT-350 | 350 A (83ºC) | 600-1200 V | tiristor-tiristor | 115x53x51 | 3 | |
| MT3-320-C1 | 320 A (90ºC) | 1000-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| MT3-320-A2 | 320 A (85ºC) | 3000-3600 V | tiristor-tiristor | 150x60x52 | 5 | |
| AMKT 330 | 305 A (85ºC) | 800-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| SKKT 330 | 305 A (85ºC) | 800-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| MTT-300 | 300 A (83ºC) | 400-1200 V | tiristor-tiristor | 115x53x51 | 3 | |
| MTT-350 | 350 A (83ºC) | 600-1200 V | tiristor-tiristor | 115x53x51 | 3 | |
| MT3-320-C1 | 320 A (90ºC) | 1000-1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| MT3-320-A2 | 320 A (85ºC) | 3000-3600 V | tiristor-tiristor | 150x60x52 | 5 | |
| AMKT 430 | 430 A (86ºC) | 1600-2200 V | tiristor-tiristor | 150x60x52 | 5 | |
| SKKT 430 | 430 A (86ºC) | 1600-2200 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-400-A2 | 400 A (82ºC) | 2000-2800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-430-A2 | 430 A (85ºC) | 2000-2400 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-400-D | 400 A (88ºC) | 3800-4400 V | tiristor-tiristor | 180x77x84 | 7 | |
| AMKT 460 | 460 A (85ºC) | 1600-2200 V | tiristor-tiristor | 150x60x52 | 5 | |
| SKKT 460 | 460 A (85ºC) | 1600-2200 V | tiristor-tiristor | 150x60x52 | 5 | |
| MTT-500 | 500 A (86ºC) | 800-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-500-A2 | 500 A (89ºC) | 1400-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-500-D | 500 A (85ºC) | 3000-3600 V | tiristor-tiristor | 180x77x84 | 7 | |
| AMKT 500 | 500 A (89ºC) | 800-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| SKKT 500 | 500 A (89ºC) | 800-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MTT-500 | 500 A (86ºC) | 800-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-500-A2 | 500 A (89ºC) | 1400-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-500-D | 500 A (85ºC) | 3000-3600 V | tiristor-tiristor | 180x77x84 | 7 | |
| AMKT 570 | 570 A (85ºC) | 1200-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| SKKT 570 | 570 A (85ºC) | 1200-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-540-A2 | 540 A (85ºC) | 1400-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MTT-630 | 630 A (86ºC) | 600-1600 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-630-A2 | 630 A (87ºC) | 1000-1200 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-630-D | 630 A (80ºC) | 2600-2800 V | tiristor-tiristor | 180x77x84 | 7 | |
También hay disponibles bajo pedido series alternativas de módulos tiristores para corrientes de hasta 1250 A:
| Serie | ITAV/IFAV (Tcase) | VRRM/VDRM | Topología | Dimensiones, mm | Paquete | Ficha de datos |
| MT3-700-A2 | 700 A (80ºC) | 1400-1800 V | tiristor-tiristor | 150x60x52 | 5 | |
| MT3-740-D | 740 A (77ºC) | 2000-2400 V | tiristor-tiristor | 180x77x84 | 7 | |
| MTT-800 | 800 A (86ºC) | 600-1600 V | tiristor-tiristor | 180x77x84 | 7 | |
| MT3-800-D | 800 A (78ºC) | 1400-1800 V | tiristor-tiristor | 180x77x84 | 7 | |
| MTT-1000 | 1000 A (86ºC) | 400-1200 V | tiristor-tiristor | 180x77x84 | 7 | |
| MT3-1000-D | 1000 A (77ºC) | 1000-1200 V | tiristor-tiristor | 180x77x84 | 7 | |
| MTT-1250 | 1250 A (77ºC) | 400-800 V | tiristor-tiristor | 180x77x84 | 7 | |
| MT3-1250-D | 1250 A (77ºC) | 100-800 V | tiristor-tiristor | 180x77x84 | 7 | |
Recomendaciones para la instalación de módulos de potencia
Especificaciones del disipador de calor y preparación de la superficie
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica especificados en la Ficha de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador alcohólico, por ejemplo, isopropanol, justo antes del proceso de instalación. Se deben cumplir las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador de calor debe ser ≤ 50μm por 100 mm
– Rugosidad Rz: < 10 μm
– No debe haber escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de pasta térmica
Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Se recomienda usar un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor optimizado de la pasta térmica.
Par de montaje en el disipador de calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad o tornillos combinados. Se debe observar el valor de par especificado en la Ficha de datos.
Se recomienda un par de apriete previo y volver a apretar al valor de par especificado. Para el proceso de atornillado, se debe limitar la velocidad y se recomienda una limitación suave del par para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
