Tiristores de puerta distribuida ČKD Polovodiče Sustitución

Thyristores de puerta distribuida con tensiones de bloqueo de hasta 4500V y corrientes medias superiores a 760 A. El diseño de puerta distribuida y las características de control de la vida útil proporcionan a estos dispositivos una alta capacidad di/dt y una desconexión rápida y de baja recuperación, manteniendo un bajo voltaje de caída en el estado de conducción.

Thyristores ATG AS ENERGI^TM son un sustituto, análogo, alternativo para los Thyristores de puerta distribuida ČKD Polovodiče.

"Disipadores de calor enfriados por aire serie O para dispositivos de disco", "Disipador de calor por aire serie SF", "Disipador de calor por agua serie SS" para el enfriamiento de thyristores también están disponibles bajo pedido.

Guía de numeración de piezas para thyristores de puerta distribuida

Video: Reseñas de thyristores de disco de alta potencia

icon Referencia de fabricación de semiconductores AS ENERGI^TM

Los thyristores de puerta distribuida son adecuados para fuentes de alimentación por inducción, inversores / convertidores de alta frecuencia, UPS y potencia de pulso.

El thyristor tiene una carcasa cerámica de estándar industrial, lo que facilita la integración del dispositivo en equipos existentes. Este thyristor tiene una carcasa de disco con contactos a presión. La polaridad del thyristor se determina mediante el icono en la carcasa. Las especificaciones técnicas, la guía de numeración de piezas, las hojas de datos en formato PDF y los dibujos esquemáticos de los thyristores están listados a continuación.

Los thyristores AS ENERGI^TM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_DRM/V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de tensiones de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.

Nuestra empresa ofrece una garantía de calidad para los thyristores de 2 años a partir de la fecha de compra. Al suministrar thyristores, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.

Seguir leyendo

El precio final de los tiristores de puerta distribuida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Especificaciones generales de los tiristores de puerta distribuida ČKD Polovodiče y sustitutos.

Tipo	V_RRM	I_T(AV)M	I_TSM	I_TGQM	V_T0	r_T	T_{vj max}	R_thJC	Caso	Dimensiones ØDxØdxH	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	V	A	kA	A	V	mΩ	ºC	K/kW	Caso	mm	Sustitución AS ENERGI^TM	PDF
TG 907-630-20	2000	395	4.5	630	1.633	1.908	125	40	P34G	58.5x34x26	ATG 907-630-20
TG 907-630-25	2500	395	4.5	630	1.633	1.908	125	40	P34G	58.5x34x26	ATG 907-630-25
TG 907-630-30	3000	395	4.5	630	1.633	1.908	125	40	P34G	58.5x34x26	ATG 907-630-30
TG 907-630-36	3600	285	4	630	1.770	3.106	115	40	P34G	58.5x34x26	ATG 907-630-36
TG 907-630-40	4000	285	4	630	1.770	3.106	115	40	P34G	58.5x34x26	ATG 907-630-40
TG 907-630-45	4500	285	4	630	1.770	3.106	115	40	P34G	58.5x34x26	ATG 907-630-45
TG 907-800-20	2000	395	4.5	800	1.633	1.908	125	40	P34G	58.5x34x26	ATG 907-800-20
TG 907-800-25	2500	395	4.5	800	1.633	1.908	125	40	P34G	58.5x34x26	ATG 907-800-25
TG 907-800-30	3000	395	4.5	800	1.633	1.908	125	40	P34G	58.5x34x26	ATG 907-800-30
TG 907-800-36	3600	285	4	800	1.770	3.106	115	40	P34G	58.5x34x26	ATG 907-800-36
TG 907-800-40	4000	285	4	800	1.770	3.106	115	40	P34G	58.5x34x26	ATG 907-800-40
TG 907-800-45	4500	285	4	800	1.770	3.106	115	40	P34G	58.5x34x26	ATG 907-800-45

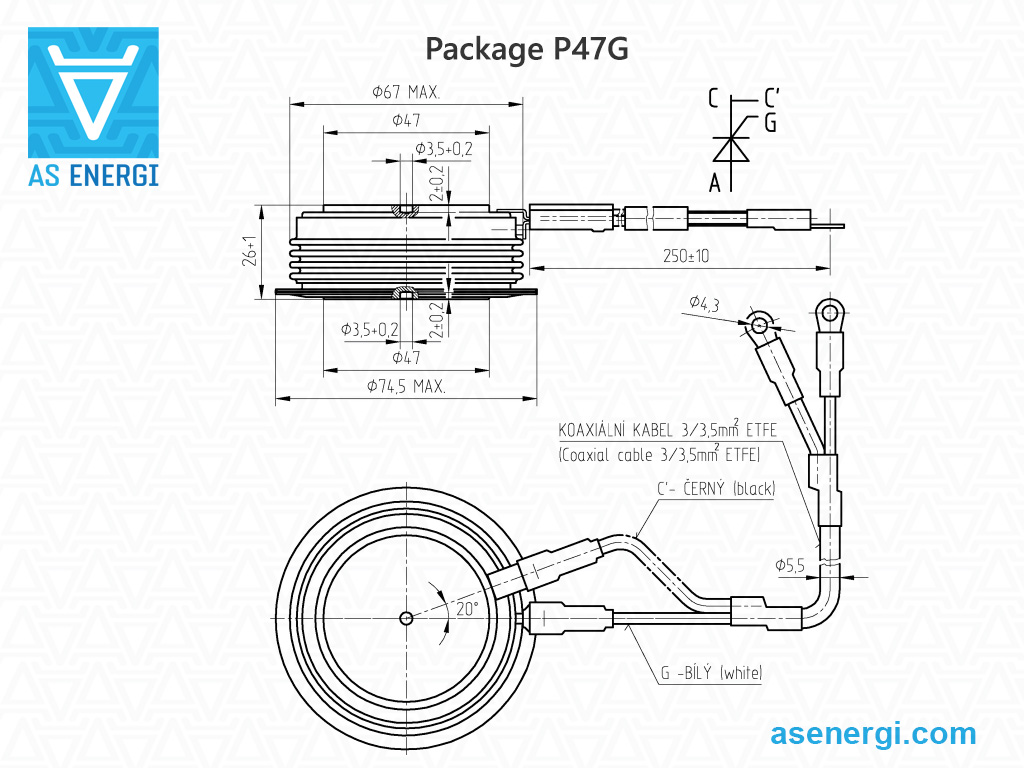

TG 908-1200-20	2000	630	10	1200	1.498	1.386	125	24	P47G	74.5x47x26	ATG 908-1200-20
TG 908-1200-25	2500	630	10	1200	1.498	1.386	125	24	P47G	74.5x47x26	ATG 908-1200-25
TG 908-1200-30	3000	630	10	1200	1.498	1.386	125	24	P47G	74.5x47x26	ATG 908-1200-30
TG 918-1200-36	3600	442	7.6	1200	2.285	1.796	115	24	P47G	74.5x47x26	ATG 918-1200-36
TG 918-1200-40	4000	442	7.6	1200	2.285	1.796	115	24	P47G	74.5x47x26	ATG 918-1200-40
TG 918-1200-45	4500	442	7.6	1200	2.285	1.796	115	24	P47G	74.5x47x26	ATG 918-1200-45
TG 919-1400-20	2000	760	14	1400	1.817	1.189	125	18	P63G	100x63x26	ATG 919-1400-20
TG 919-1400-25	2500	760	14	1400	1.817	1.189	125	18	P63G	100x63x26	ATG 919-1400-25
TG 919-1400-30	3000	760	14	1400	1.817	1.189	125	18	P63G	100x63x26	ATG 919-1400-30
TG 919-1400-36	3600	600	12	1400	2.306	1.301	115	18	P63G	100x63x26	ATG 919-1400-36
TG 919-1400-40	4000	600	12	1400	2.306	1.301	115	18	P63G	100x63x26	ATG 919-1400-40
TG 919-1400-45	4500	600	12	1400	2.306	1.301	115	18	P63G	100x63x26	ATG 919-1400-45
TG 919-1600-20	2000	760	14	1600	1.817	1.189	125	18	P63G	100x63x26	ATG 919-1600-20
TG 919-1600-25	2500	760	14	1600	1.817	1.189	125	18	P63G	100x63x26	ATG 919-1600-25
TG 919-1600-30	3000	760	14	1600	1.817	1.189	125	18	P63G	100x63x26	ATG 919-1600-30
TG 919-1600-36	3600	600	12	1600	2.306	1.301	115	18	P63G	100x63x26	ATG 919-1600-36
TG 919-1600-40	4000	600	12	1600	2.306	1.301	115	18	P63G	100x63x26	ATG 919-1600-40
TG 919-1600-45	4500	600	12	1600	2.306	1.301	115	18	P63G	100x63x26	ATG 919-1600-45
TG 979-1800-20	2000	720	14	1400	1.80	1.20	125	18	P63G	100x63x26	ATG 979-1800-20
TG 979-1800-25	2500	720	14	1400	1.80	1.20	125	18	P63G	100x63x26	ATG 979-1800-25
TG 979-1800-30	3000	720	14	1400	1.80	1.20	125	18	P63G	100x63x26	ATG 979-1800-30
TG 979-1600-36	3600	610	12	1400	2.30	1.30	115	18	P63G	100x63x26	ATG 979-1600-36
TG 979-1600-40	4000	610	12	1400	2.30	1.30	115	18	P63G	100x63x26	ATG 979-1600-40
TG 979-1600-45	4500	610	12	1400	2.30	1.30	115	18	P63G	100x63x26	ATG 979-1600-45

Guía de numeración de piezas para tiristores de puerta distribuida:

907

–

630

–

A	–	AS ENERGI^TM
TG	–	Grupo de productos: Tiristor de puerta distribuida.
907	–	Serie de tiristores.
630	–	Corriente media en estado encendido I_T(AV), Amp.
20	–	Código de tensión de estado desactivado V_DRM / 100.

Semiconductores de Alta Potencia AS ENERGI^TM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (thyristores de potencia, módulos, diodos rectificadores, diodos de avalancha, rotor y diodos de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al hacer pedidos en grandes cantidades, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.

Para preguntas sobre la adquisición de Thyristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para un gran volumen, proporcionaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

Vídeo: Tiristores de potencia T143-400, T143-500, T143-630, T143-800, T143-1000

Vídeo: Tiristores de potencia T153-630, T153-800, T153-1000

Vídeo: Tiristores de potencia T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

Foto de tiristores de disco de alta potencia:

Recomendaciones de instalación para tiristores de potencia:

Montaje de un tiristor de disco con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del tiristor y el enfriador a lo largo de todo el rango de temperatura se garantiza mediante un par de apriete (fuerza de sujeción) adecuado.

Antes del montaje, debe realizarse una inspección visual (1) de las superficies de contacto en busca de daños mecánicos y limpiar (2), empapándolas con alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (cables), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de la transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica conductora de silicona antes del montaje, lo cual no es una condición obligatoria para la instalación.

Instale el tiristor (3), la segunda parte del enfriador, el aislante de fibra de vidrio y la arandela de empuje.

Enrosque la traviesa (4) y apriete las tuercas uniformemente. Asegúrese de que no haya desalineación y de la uniformidad de las superficies de contacto.

Cuando las piezas estén suficientemente sujetas pero aún sean móviles, recomendamos colocar el enfriador sobre una superficie plana y comprobar la tolerancia para el paralelismo del plano general adyacente de las superficies (5).

Aprete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determinará si la fuerza de sujeción alcanzada corresponde a la requerida.

Después de la instalación, los sujetadores (tuercas y arandelas) deben ser asegurados adicionalmente contra corrosión.

Consejos y recomendaciones para los tiristores de potencia:

Los tiristores de potencia no deben operarse durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.

Reemplace un tiristor de potencia fallido por un tiristor que coincida con los parámetros del que se está reemplazando.

Debe proporcionarse superenfriamiento cuando se opere en un entorno con temperatura ambiente elevada.

Se recomienda realizar una limpieza periódica de los tiristores de potencia y los enfriadores para eliminar el polvo y los contaminantes, asegurando así una correcta disipación del calor.

Se deben utilizar divisores de corriente inductivos (a menudo alambre toroidal retorcido) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.

La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistores de derivación conectados en paralelo con cada tiristor. La igualación del voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo con cada tiristor.

Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su operación.
