Pavlo GorkunDiodos de recuperación rápida Dynex Recambio
Diodos de Recuperación Rápida, también conocidos como Diodos Rápidos o Diodos de Conmutación Rápida en diseño de cápsula, son dispositivos semiconductores con un corto tiempo de recuperación inversa.
Diodos de Recuperación Rápida ADF, ADSF AS ENERGITM son reemplazos, análogos y dispositivos semiconductores alternativos para los diodos de recuperación rápida de las series DF y DSF de Dynex Semiconductor.
"Disipadores de calor por aire serie O para dispositivos en cápsula", "Disipador de aire serie SF", "Disipador de agua serie SS" para la refrigeración de tiristores también están disponibles bajo pedido.
Guía de numeración de referencia para diodos rectificadores
Vídeo: Reseñas de diodos de cápsula de alta potencia Los diodos de recuperación rápida convierten corrientes continuas y alternas de hasta 3200A en circuitos con tensiones de hasta 6000V. Sus principales aplicaciones son convertidores CC-CC e inversores, calentamiento por inducción, rectificadores de alta frecuencia y fuentes de alimentación conmutadas.
Características: optimizados para frecuencia de red; alta capacidad de sobrecarga; baja carga de recuperación; corto tiempo de recuperación inversa; alta velocidad de conmutación; alta tensión inversa y gran capacidad de manejo de corriente.
La particularidad de estos diodos es su rápida recuperación (corto tiempo de recuperación inversa trr y baja carga de recuperación) y su aplicación a altas frecuencias. Los diodos tienen una alta capacidad de conducción de corriente a altas frecuencias.
El diodo tiene una carcasa cerámica con estándar industrial, lo que facilita la integración del dispositivo en equipos existentes. Este diodo posee una carcasa en cápsula con contactos por presión. La polaridad del diodo (ánodo, cátodo) se determina por el icono en la carcasa. Las especificaciones técnicas, la guía de numeración y las hojas de datos de los diodos se presentan a continuación.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de estos dispositivos en diversas industrias, rango de tensiones de 100 a 9000 V y corrientes de 100 a 7500 A, alta resistencia a los ciclos térmicos y eléctricos.
Nuestra empresa proporciona una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de recuperación rápida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos de recuperación rápida Dynex y sustitutos
| Tipo | VRRM | IF(AV)M (TC=65°C) |
IFSM | I2t | VFM | Qr | trr | Fm | Caso | Dimensiones ØDxØdxH |
Sustitución AS ENERGITM |
Ficha de datos |
| V | A | kA | MA2·s | V | µC | µs | kN | mm | ||||
| DF451 | 1600 | 295 | 3.5 | 0.061 | 2.65 | 25 | 1.22 | 4-6 | T | 42x19x15 | ADF451 |  |
| DF051 | 2500 | 1490 | 14 | 0.98 | 1.85 | 800 | 5.0 | 21-25 | F | 76x48x27 | ADF051 | |
| DSF8025SE | 2500 | 650 | 7.5 | 0.281 | 2.30 | 540 | 5.0 | 7-9 | E | 42x25x15 | ADSF8025SE | |
| DSF8045SK | 4500 | 430 | 3.5 | 0.061 | 4.0 | 440 | 3.07 | 7-9 | K | 42x25x27 | ADSF8045SK | |
| DSF20545SF | 4500 | 1250 | 16 | 1.28 | 2.1 | 1250 | 7.0 | 18-22 | F | 76x48x27 | ADSF20545SF | |
| DSF21545SV | 4500 | 3200 | 20 | 2.0 | 2.0 | 1800 | 7.0 | 34-48 | V | 112x73x27 | ADSF21545SV | |
| DSF11060SG | 6000 | 400 | 4.2 | 0.09 | 3.8 | 700 | 6.0 | 11-13 | G | 58x34x27 | ADSF11060SG | |

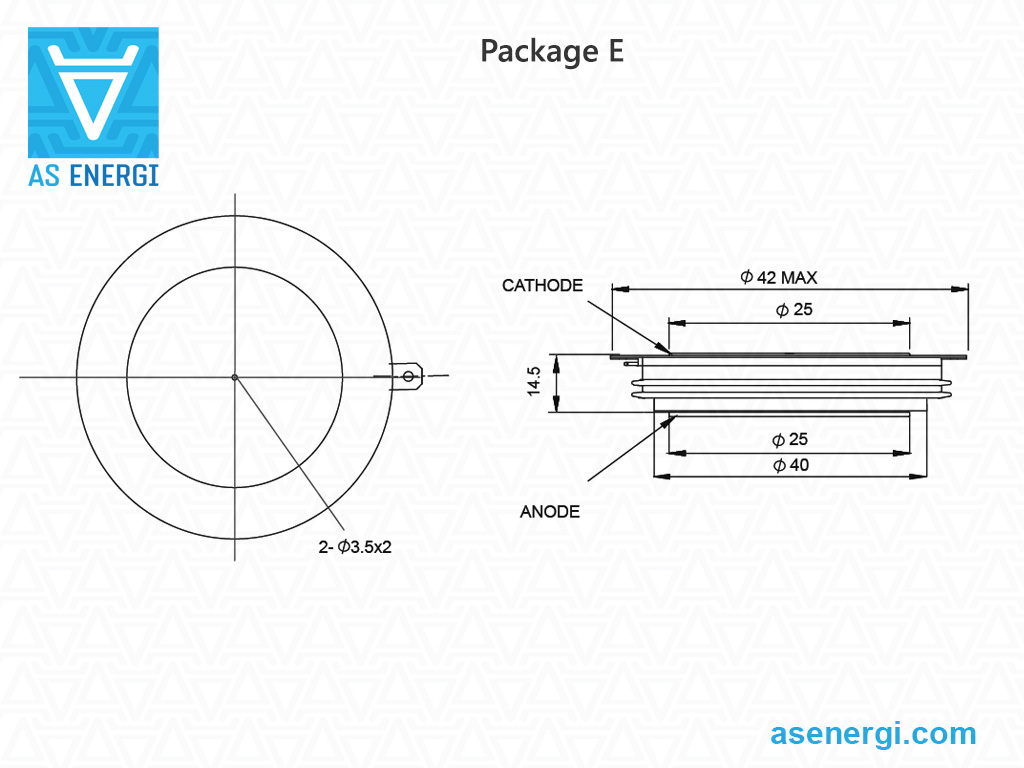

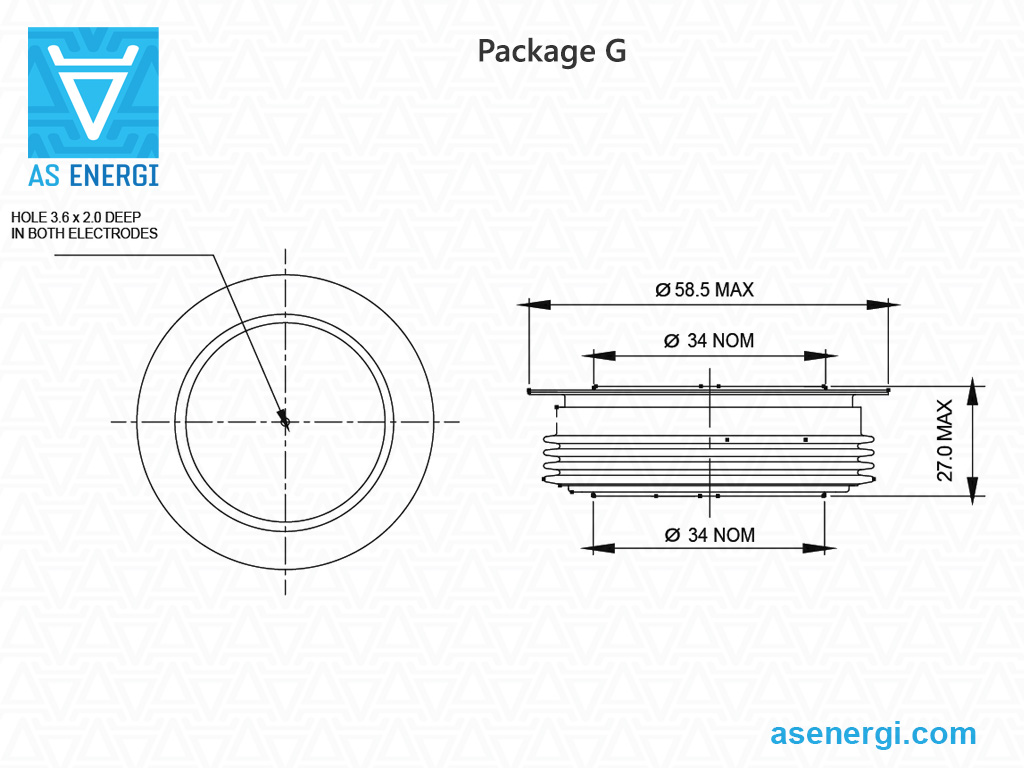

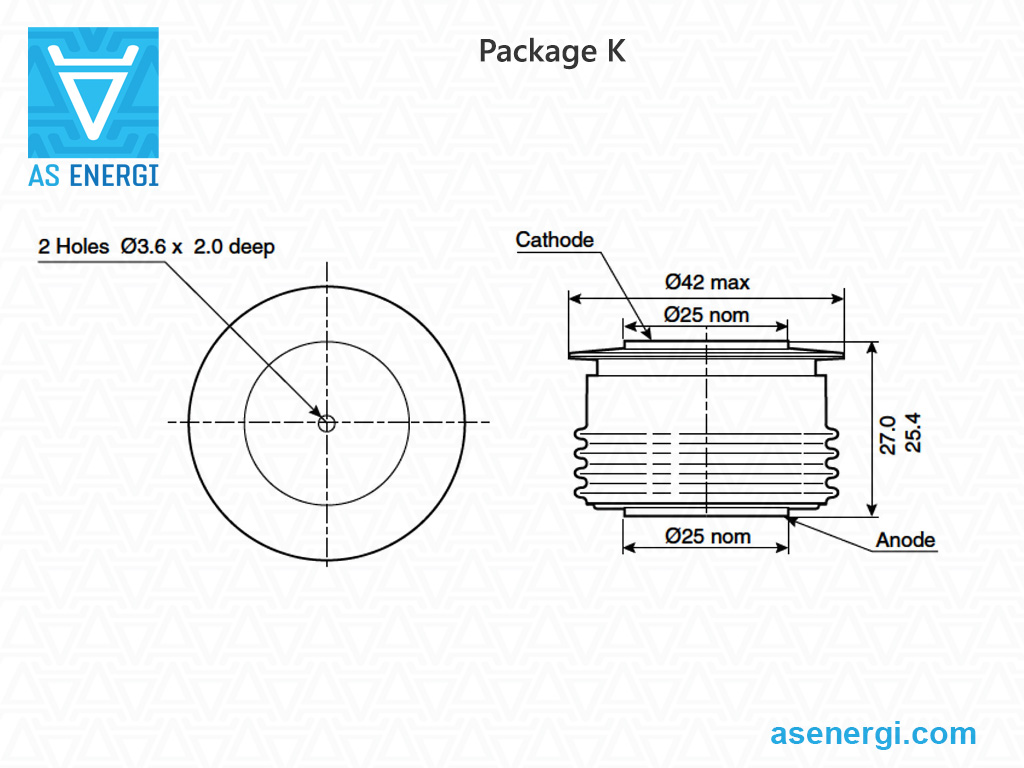

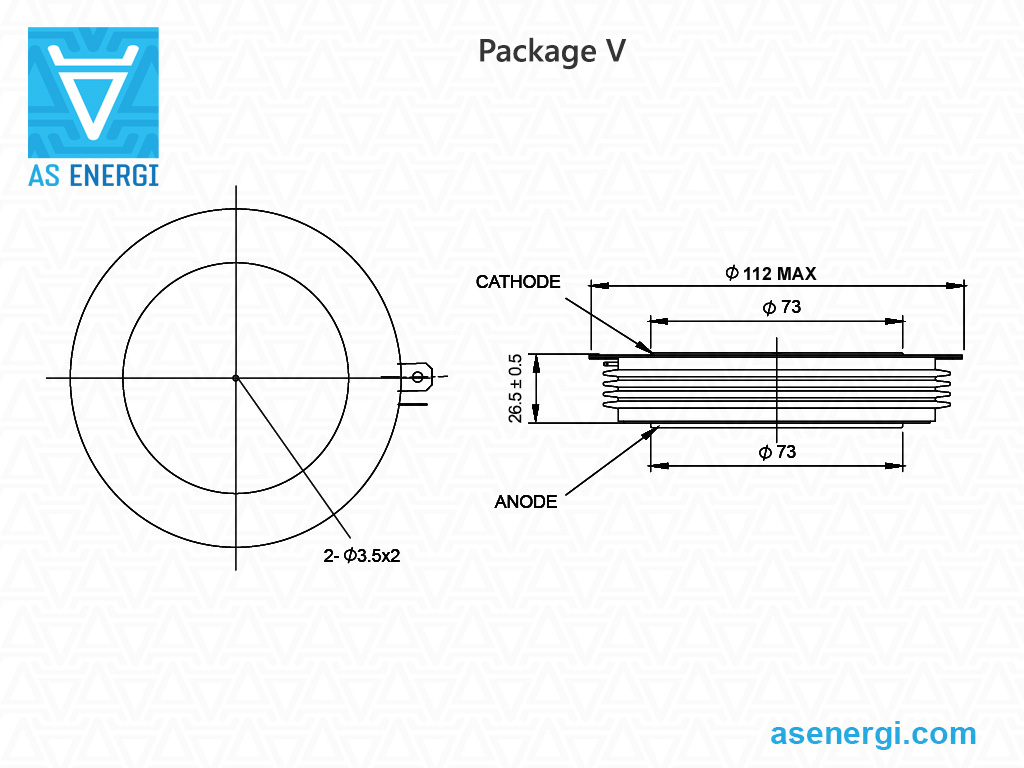

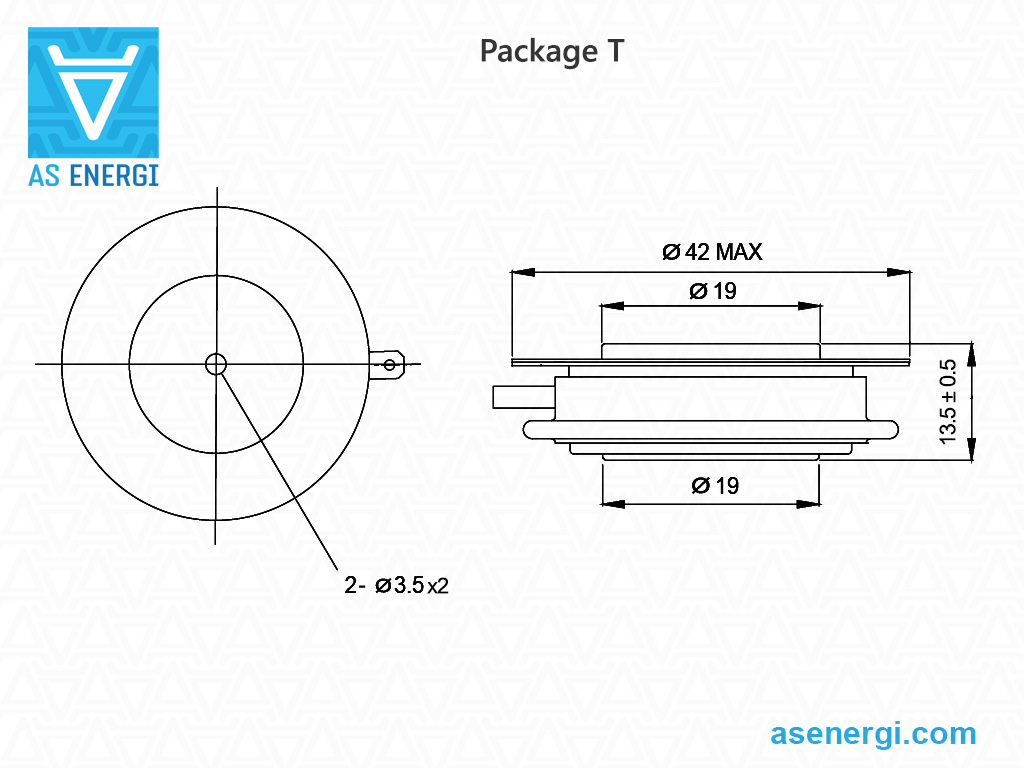

Planos y dimensiones de las carcasas de los diodos de disco:
| Tipo de envase | Dimensiones ØDxØdxH | Peso |
| E | 42x25x15 mm | 0.082 kg |
| F | 76x48x27 mm | 0.45 kg |
| G | 58x35x27 mm | 0.25 kg |
| K | 42X25X27 mm | 0.16 kg |
| T | 42x19x14 mm | 0.055 kg |
| V | 112x73x28 mm | 1.1 kg |
Guía de numeración de piezas para diodos de recuperación rápida:
| A | DSF | 110 | 60 | S | G | 55 |
| A | – |  AS ENERGITM |
| DSF | – | Grupo de productos: Diodo de recuperación rápida (Diodo de conmutación rápida). |
| 110 | – | Código de fábrica. |
| 60 | – | Código de tensión máxima. |
| S | – | Iteración A, B ... S etc. |
| G | – | Tipo de carcasa (paquete). |
| 55 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al solicitar grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos, módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de diodos rectificadores:
Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:
La fiabilidad de la transferencia de calor y del contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador de calor en todo el rango de temperatura está garantizada por una fuerza de apriete adecuada (par de apriete).
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto en busca de daños mecánicos y limpiar (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).
Tras la inspección, fija los contactos de corriente (conectores), instala un pasador para alinear correctamente la estructura.
Para mejorar los parámetros de transferencia térmica se recomienda aplicar (3) una capa fina de pasta térmica de silicona antes del montaje, aunque no es un requisito obligatorio para la instalación.
Instala el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosca la traviesa (4) y aprieta uniformemente las tuercas. Asegúrate de que no haya desalineación y que las superficies de contacto estén niveladas.
Cuando las piezas estén lo suficientemente apretadas pero aún móviles, se recomienda colocar el disipador en una superficie plana y comprobar la tolerancia de paralelismo del plano adyacente total de las superficies (5).
Aprieta cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de flexión de la traviesa determina si la fuerza de apriete alcanzada es la requerida.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben operar durante largos períodos en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado requerido de fiabilidad del dispositivo.
Reemplace un diodo de potencia fallido por uno que coincida con los parámetros del que se está reemplazando.
Se debe proporcionar una refrigeración adicional cuando se opere en un ambiente con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar polvo y contaminantes y asegurar una correcta disipación del calor.
Para equilibrar las corrientes entre diodos de potencia conectados en paralelo, se deben usar divisores de corriente inductivos (a menudo cable toroidal retorcido). Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente está determinada por la sección transversal del cable magnético.
La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra mediante el uso de resistencias en derivación conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo a cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alto voltaje durante la operación.
