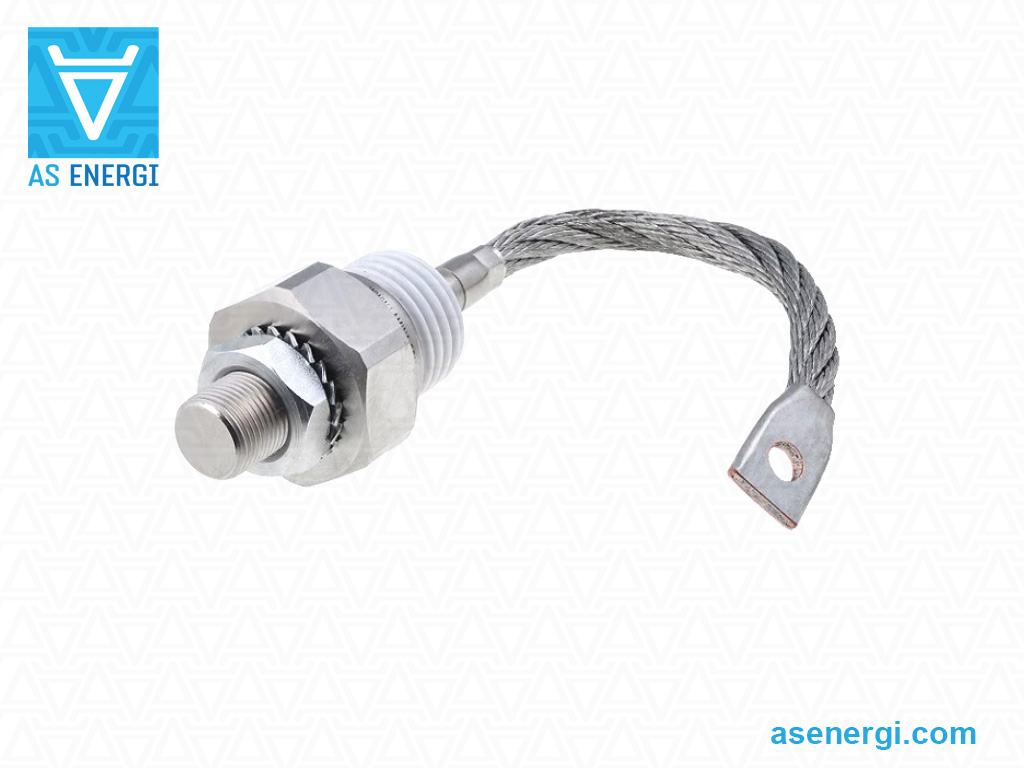

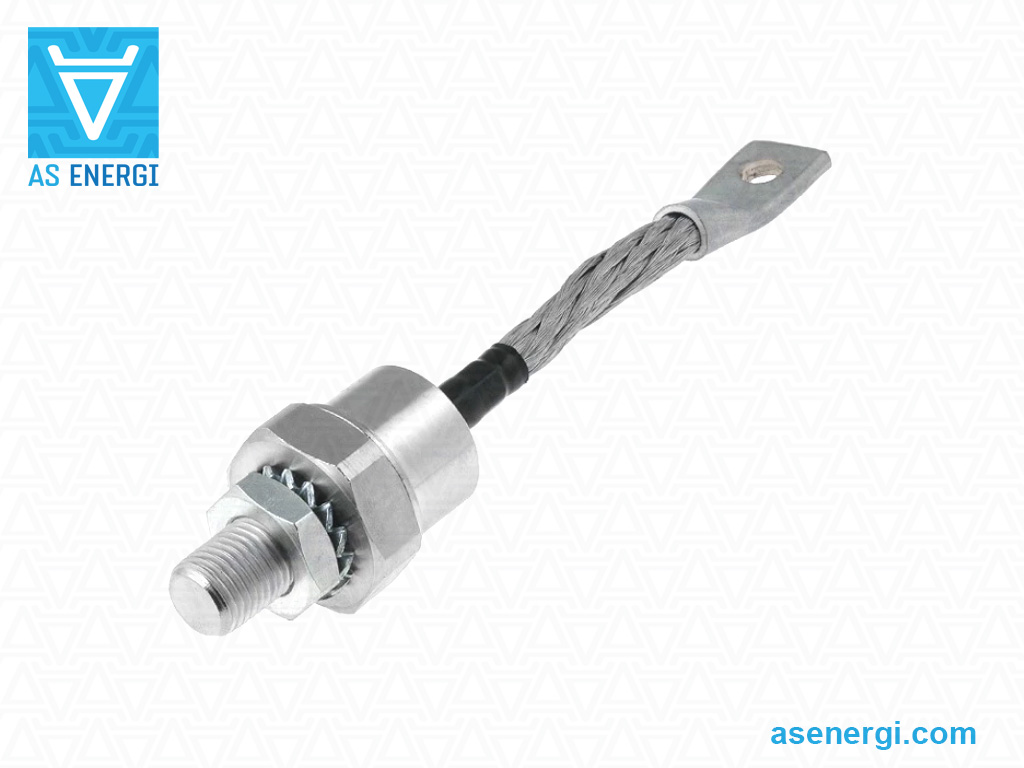

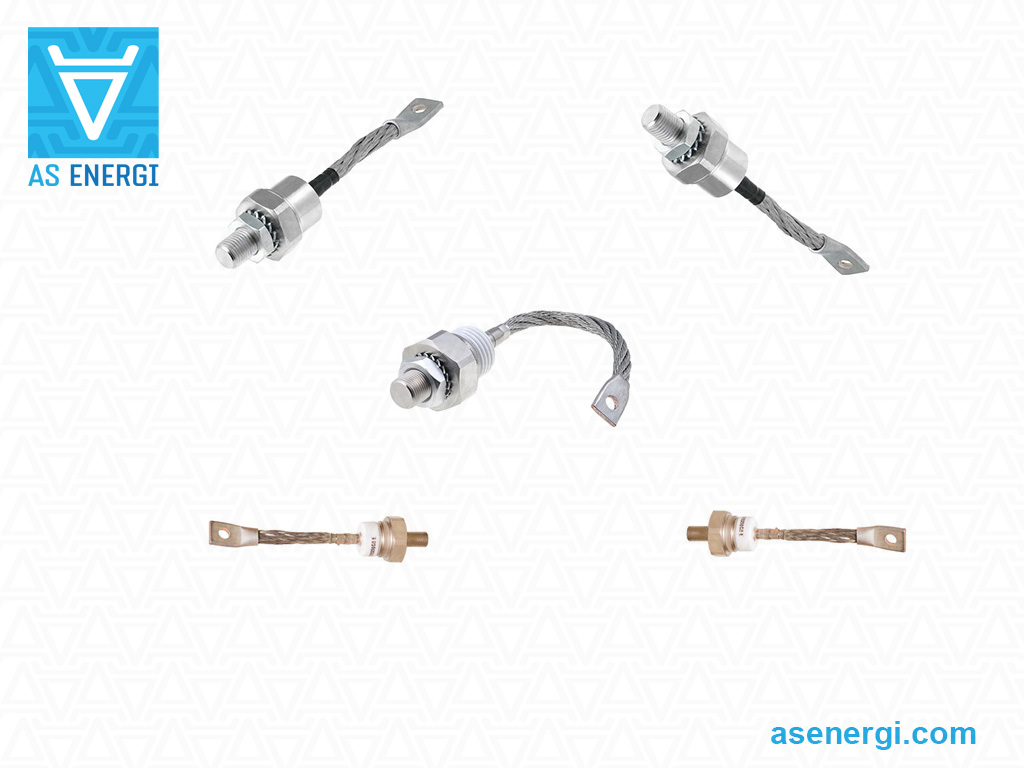

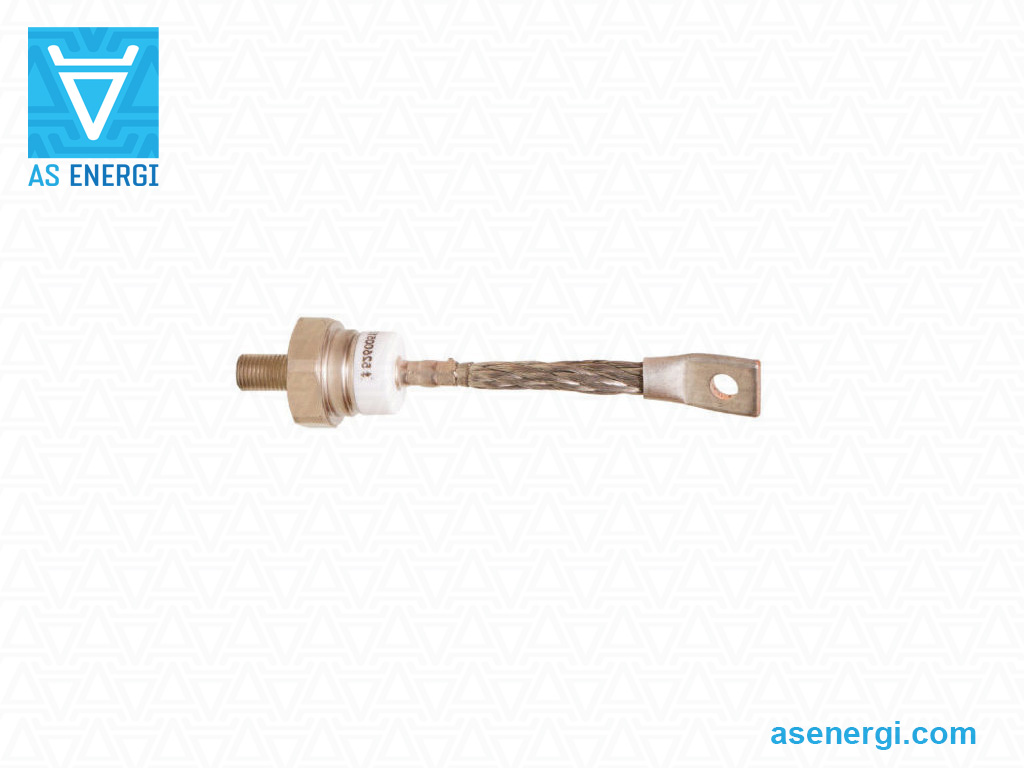

Pavlo GorkunDiodos rectificadores, tipo espárrago, recambio Kubara Lamina
Diodos Rectificadores Estándar de Potencia, también conocidos como Diodos de Recuperación Normal en diseño de stud, son diodos de uso general.
Diodos Rectificadores Stud ADS AS ENERGITM son dispositivos semiconductores de reemplazo, análogos y alternativos para los Diodos de Recuperación Normal Kubara Lamina.
"Disipadores de calor refrigerados por aire serie O para dispositivos stud", también están disponibles para pedido para la refrigeración de diodos.
Guía de numeración de piezas para diodos rectificadores
Video: Reseñas de diodos stud de alta potencia Los diodos estándar convierten corrientes de CC y CA de hasta 600A en circuitos con voltajes de hasta 4000V. Sus principales aplicaciones son rectificadores para grandes accionamientos de CA, fundición de aluminio y otros procesos de refinación de metales, así como suministro en vía férrea.
El diodo tiene un diseño de stud estándar en la industria, lo que facilita la integración del dispositivo en equipos existentes. La polaridad del diodo (ánodo, cátodo) se determina por el ícono en la carcasa. Las especificaciones técnicas, guía de numeración de piezas y hojas de datos para los diodos se encuentran a continuación.
Los Diodos Rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.
Nuestra empresa ofrece una garantía de calidad para los diodos rectificadores de 2 años desde la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos estándar tipo stud depende de la clase de voltaje, cantidad, términos de entrega, fabricante, país de origen y forma de pago.
Especificaciones generales de los Diodos Rectificadores (Tipo Stud) Kubara Lamina y Reemplazos
| Tipo |
IFAV (TC) |
VRRM/VDRM | IFSM | I2t | VF(TO) | rT | Tvj max | Rth(j-c) |

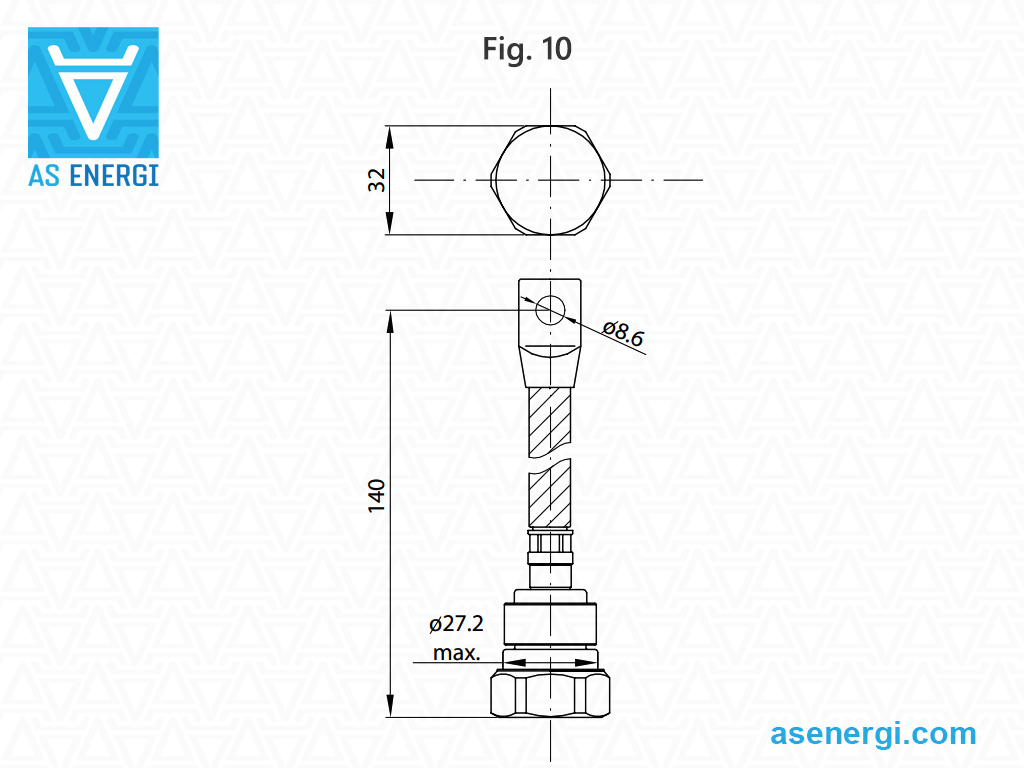

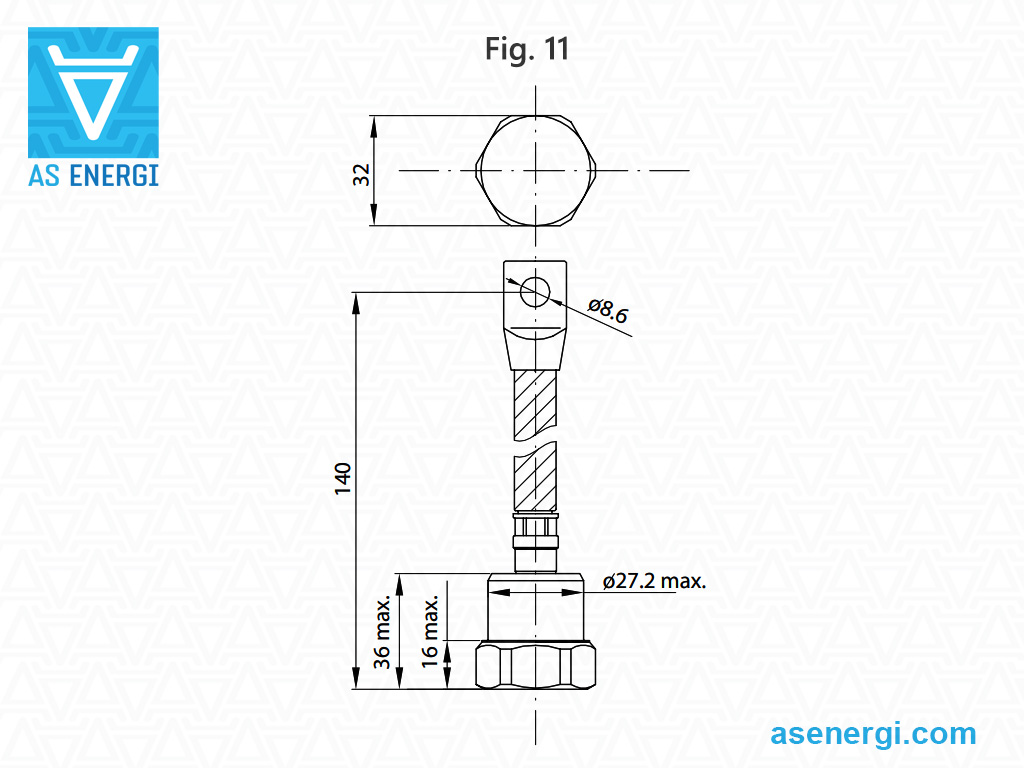

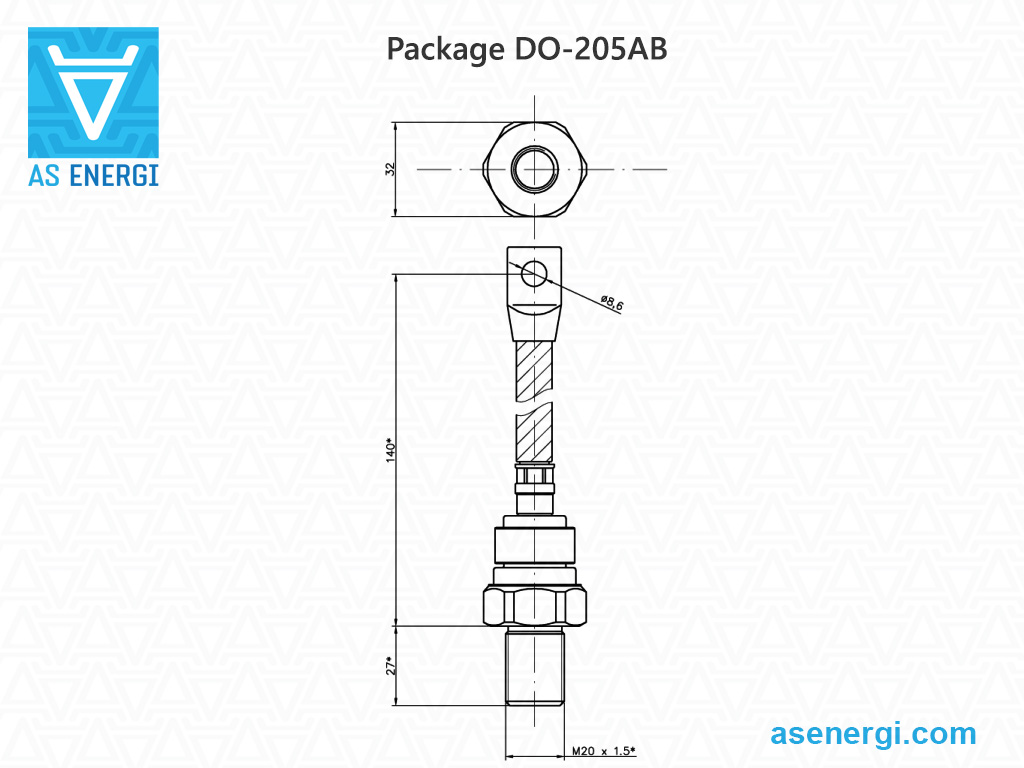

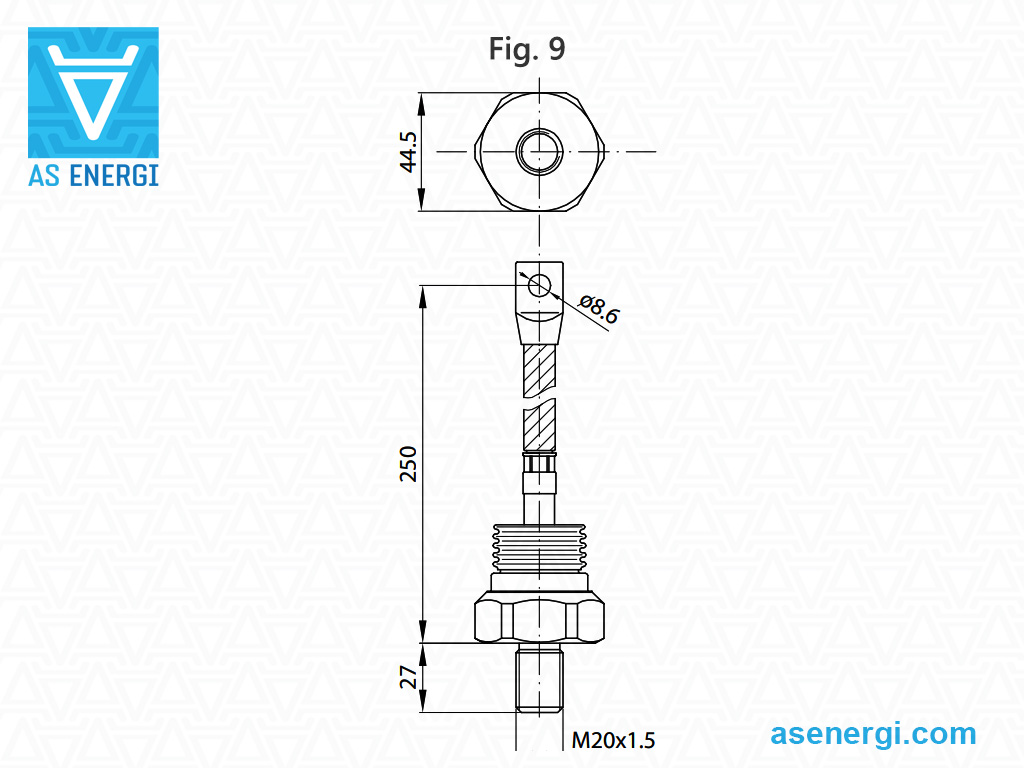

W | Paquete | Reemplazo AS ENERGITM |
Hoja de datos |
| A (ºC) | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | mm | |||
| D51-100-18 | 100 (125) | 1800 | 2100 | 22 | 1.2 | 2.37 | 175 | 0.25 | 130 | DO-205AC | ADS51-100-18 |  |
| D51-100-20 | 100 (125) | 2000 | 2100 | 22 | 1.2 | 2.37 | 175 | 0.25 | 130 | DO-205AC | ADS51-100-20 | |
| D52-100-04 | 100 (140) | 400 | 2100 | 22 | 1.2 | 2.37 | 190 | 0.25 | 130 | DO-205AC | ADS52-100-04 | |
| D52-100-06 | 100 (140) | 600 | 2100 | 22 | 1.2 | 2.37 | 190 | 0.25 | 130 | DO-205AC | ADS52-100-06 | |
| D52-100-08 | 100 (140) | 800 | 2100 | 22 | 1.2 | 2.37 | 190 | 0.25 | 130 | DO-205AC | ADS52-100-08 | |
| D52-100-10 | 100 (140) | 1000 | 2100 | 22 | 1.2 | 2.37 | 190 | 0.25 | 130 | DO-205AC | ADS52-100-10 | |
| D52-100-12 | 100 (140) | 1200 | 2100 | 22 | 1.2 | 2.37 | 190 | 0.25 | 130 | DO-205AC | ADS52-100-12 | |
| D52-100-14 | 100 (125) | 1400 | 2100 | 22 | 1.2 | 2.37 | 175 | 0.25 | 130 | DO-205AC | ADS52-100-14 | |
| D52-100-16 | 100 (125) | 1600 | 2100 | 22 | 1.2 | 2.37 | 175 | 0.25 | 130 | DO-205AC | ADS52-100-16 | |
| D52-150-04 | 150 (120) | 400 | 2700 | 36 | 1.05 | 1.66 | 190 | 0.25 | 130 | DO-205AC | ADS52-150-04 | |
| D52-150-06 | 150 (120) | 600 | 2700 | 36 | 1.05 | 1.66 | 190 | 0.25 | 130 | DO-205AC | ADS52-150-06 | |
| D52-150-08 | 150 (120) | 800 | 2700 | 36 | 1.05 | 1.66 | 190 | 0.25 | 130 | DO-205AC | ADS52-150-08 | |
| D52-150-10 | 150 (120) | 1000 | 2700 | 36 | 1.05 | 1.66 | 190 | 0.25 | 130 | DO-205AC | ADS52-150-10 | |
| D52-150-12 | 150 (120) | 1200 | 2700 | 36 | 1.05 | 1.66 | 190 | 0.25 | 130 | DO-205AC | ADS52-150-12 | |
| D52-150-14 | 150 (105) | 1400 | 2700 | 36 | 1.05 | 1.66 | 175 | 0.25 | 130 | DO-205AC | ADS52-150-14 | |
| D52-150-16 | 150 (105) | 1600 | 2700 | 36 | 1.05 | 1.66 | 175 | 0.25 | 130 | DO-205AC | ADS52-150-16 | |
| D52-200-04 | 200 (110) | 400 | 2900 | 42 | 0.9 | 1.07 | 190 | 0.25 | 130 | DO-205AC | ADS52-200-04 | |
| D52-200-06 | 200 (110) | 600 | 2900 | 42 | 0.9 | 1.07 | 190 | 0.25 | 130 | DO-205AC | ADS52-200-06 | |
| D52-200-08 | 200 (110) | 800 | 2900 | 42 | 0.9 | 1.07 | 190 | 0.25 | 130 | DO-205AC | ADS52-200-08 | |
| D52-200-10 | 200 (110) | 1000 | 2900 | 42 | 0.9 | 1.07 | 190 | 0.25 | 130 | DO-205AC | ADS52-200-10 | |
| D52-200-12 | 200 (110) | 1200 | 2900 | 42 | 0.9 | 1.07 | 190 | 0.25 | 130 | DO-205AC | ADS52-200-12 | |
| D52-200-14 | 200 (95) | 1400 | 2900 | 42 | 0.9 | 1.07 | 175 | 0.25 | 130 | DO-205AC | ADS52-200-14 | |
| D52-200-16 | 200 (95) | 1600 | 2900 | 42 | 0.9 | 1.07 | 175 | 0.25 | 130 | DO-205AC | ADS52-200-16 | |
| D61-200-18 | 200 (130) | 1800 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 240 | DO-205AB | ADS61-200-18 | |
| D61-200-20 | 200 (130) | 2000 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 240 | DO-205AB | ADS61-200-20 | |
| D61-200-22 | 200 (130) | 2200 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 240 | DO-205AB | ADS61-200-22 | |
| D61-200-24 | 200 (130) | 2400 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 240 | DO-205AB | ADS61-200-24 | |
| D61-200-26 | 200 (130) | 2600 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 240 | DO-205AB | ADS61-200-26 | |
| D61-200-28 | 200 (130) | 2800 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 240 | DO-205AB | ADS61-200-28 | |
| D61-200-30 | 200 (130) | 3000 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 240 | DO-205AB | ADS61-200-30 | |
| D61-200-32 | 200 (130) | 3200 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 240 | DO-205AB | ADS61-200-32 | |
| D64-200-18 | 200 (130) | 1800 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 180 | 10 | ADS64-200-18 | |
| D64-200-20 | 200 (130) | 2000 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 180 | 10 | ADS64-200-20 | |
| D64-200-22 | 200 (130) | 2200 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 180 | 10 | ADS64-200-22 | |
| D64-200-24 | 200 (130) | 2400 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 180 | 10 | ADS64-200-24 | |
| D64-200-26 | 200 (130) | 2600 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 180 | 10 | ADS64-200-26 | |
| D64-200-28 | 200 (130) | 2800 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 180 | 10 | ADS64-200-28 | |
| D64-200-30 | 200 (130) | 3000 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 180 | 10 | ADS64-200-30 | |
| D64-200-32 | 200 (130) | 3200 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 180 | 10 | ADS64-200-32 | |
| D61-250-18 | 250 (125) | 1800 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 240 | DO-205AB | ADS61-250-18 | |
| D61-250-20 | 250 (125) | 2000 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 240 | DO-205AB | ADS61-250-20 | |
| D61-250-22 | 250 (125) | 2200 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 240 | DO-205AB | ADS61-250-22 | |
| D61-250-24 | 250 (125) | 2400 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 240 | DO-205AB | ADS61-250-24 | |
| D61-250-26 | 250 (125) | 2600 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 240 | DO-205AB | ADS61-250-26 | |
| D61-250-28 | 250 (125) | 2800 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 240 | DO-205AB | ADS61-250-28 | |
| D61-250-30 | 250 (125) | 3000 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 240 | DO-205AB | ADS61-250-30 | |
| D61-250-32 | 250 (125) | 3200 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 240 | DO-205AB | ADS61-250-32 | |
| D64-250-18 | 250 (125) | 1800 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 180 | 10 | ADS64-250-18 | |
| D64-250-20 | 250 (125) | 2000 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 180 | 10 | ADS64-250-20 | |
| D64-250-22 | 250 (125) | 2200 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 180 | 10 | ADS64-250-22 | |
| D64-250-24 | 250 (125) | 2400 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 180 | 10 | ADS64-250-24 | |
| D64-250-26 | 250 (125) | 2600 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 180 | 10 | ADS64-250-26 | |
| D64-250-28 | 250 (125) | 2800 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 180 | 10 | ADS64-250-28 | |
| D64-250-30 | 250 (125) | 3000 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 180 | 10 | ADS64-250-30 | |
| D64-250-32 | 250 (125) | 3200 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 180 | 10 | ADS64-250-32 | |
| D61-320-18 | 320 (110) | 1800 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 240 | DO-205AB | ADS61-320-18 | |
| D61-320-20 | 320 (110) | 2000 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 240 | DO-205AB | ADS61-320-20 | |
| D61-320-22 | 320 (110) | 2200 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 240 | DO-205AB | ADS61-320-22 | |
| D61-320-24 | 320 (110) | 2400 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 240 | DO-205AB | ADS61-320-24 | |
| D61-320-26 | 320 (110) | 2600 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 240 | DO-205AB | ADS61-320-26 | |
| D64-320-18 | 320 (110) | 1800 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 180 | 10 | ADS64-320-18 | |
| D64-320-20 | 320 (110) | 2000 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 180 | 10 | ADS64-320-20 | |
| D64-320-22 | 320 (110) | 2200 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 180 | 10 | ADS64-320-22 | |
| D64-320-24 | 320 (110) | 2400 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 180 | 10 | ADS64-320-24 | |
| D64-320-26 | 320 (110) | 2600 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 180 | 10 | ADS64-320-26 | |
| D61-400-18 | 400 (110) | 1800 | 7000 | 245 | 0.62 | 0.563 | 175 | 0.12 | 240 | DO-205AB | ADS61-400-18 | |
| D61-400-20 | 400 (110) | 2000 | 7000 | 245 | 0.62 | 0.563 | 175 | 0.12 | 240 | DO-205AB | ADS61-400-20 | |
| D64-400-18 | 400 (110) | 1800 | 7000 | 245 | 0.62 | 0.563 | 175 | 0.12 | 180 | 10 | ADS64-400-18 | |
| D64-400-20 | 400 (110) | 2000 | 7000 | 245 | 0.62 | 0.563 | 175 | 0.12 | 180 | 10 | ADS64-400-20 | |
| D62-200-04 | 200 (145) | 400 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 260 | DO-205AB | ADS62-200-04 | |
| D62-200-06 | 200 (145) | 600 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 260 | DO-205AB | ADS62-200-06 | |
| D62-200-08 | 200 (145) | 800 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 260 | DO-205AB | ADS62-200-08 | |
| D62-200-10 | 200 (145) | 1000 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 260 | DO-205AB | ADS62-200-10 | |
| D62-200-12 | 200 (145) | 1200 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 260 | DO-205AB | ADS62-200-12 | |
| D66-200-04 | 200 (145) | 400 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 200 | 11 | ADS66-200-04 | |
| D66-200-06 | 200 (145) | 600 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 200 | 11 | ADS66-200-06 | |
| D66-200-08 | 200 (145) | 800 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 200 | 11 | ADS66-200-08 | |
| D66-200-10 | 200 (145) | 1000 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 200 | 11 | ADS66-200-10 | |
| D66-200-12 | 200 (145) | 1200 | 5000 | 125 | 0.72 | 1.85 | 190 | 0.12 | 200 | 11 | ADS66-200-12 | |
| D62-200-14 | 200 (130) | 1400 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 260 | DO-205AB | ADS62-200-14 | |
| D62-200-16 | 200 (130) | 1600 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 260 | DO-205AB | ADS62-200-16 | |
| D66-200-14 | 200 (130) | 1400 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 200 | 11 | ADS66-200-14 | |
| D66-200-16 | 200 (130) | 1600 | 5000 | 125 | 0.72 | 1.85 | 175 | 0.12 | 200 | 11 | ADS66-200-16 | |
| D62-250-04 | 250 (140) | 400 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 260 | DO-205AB | ADS62-250-04 | |
| D62-250-06 | 250 (140) | 600 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 260 | DO-205AB | ADS62-250-06 | |
| D62-250-08 | 250 (140) | 800 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 260 | DO-205AB | ADS62-250-08 | |
| D62-250-10 | 250 (140) | 1000 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 260 | DO-205AB | ADS62-250-10 | |
| D62-250-12 | 250 (140) | 1200 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 260 | DO-205AB | ADS62-250-12 | |
| D66-250-04 | 250 (140) | 400 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 200 | 11 | ADS66-250-04 | |
| D66-250-06 | 250 (140) | 600 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 200 | 11 | ADS66-250-06 | |
| D66-250-08 | 250 (140) | 800 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 200 | 11 | ADS66-250-08 | |
| D66-250-10 | 250 (140) | 1000 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 200 | 11 | ADS66-250-10 | |
| D66-250-12 | 250 (140) | 1200 | 5500 | 150 | 0.7 | 1.22 | 190 | 0.12 | 200 | 11 | ADS66-250-12 | |
| D62-250-14 | 250 (125) | 1400 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 260 | DO-205AB | ADS62-250-14 | |
| D62-250-16 | 250 (125) | 1600 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 260 | DO-205AB | ADS62-250-16 | |
| D66-250-14 | 250 (125) | 1400 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 200 | 11 | ADS66-250-14 | |
| D66-250-16 | 250 (125) | 1600 | 5500 | 150 | 0.7 | 1.22 | 175 | 0.12 | 200 | 11 | ADS66-250-16 | |
| D62-320-04 | 320 (125) | 400 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 260 | DO-205AB | ADS62-320-04 | |
| D62-320-06 | 320 (125) | 600 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 260 | DO-205AB | ADS62-320-06 | |
| D62-320-08 | 320 (125) | 800 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 260 | DO-205AB | ADS62-320-08 | |
| D62-320-10 | 320 (125) | 1000 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 260 | DO-205AB | ADS62-320-10 | |
| D62-320-12 | 320 (125) | 1200 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 260 | DO-205AB | ADS62-320-12 | |
| D66-320-04 | 320 (125) | 400 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 200 | 11 | ADS66-320-04 | |
| D66-320-06 | 320 (125) | 600 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 200 | 11 | ADS66-320-06 | |
| D66-320-08 | 320 (125) | 800 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 200 | 11 | ADS66-320-08 | |
| D66-320-10 | 320 (125) | 1000 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 200 | 11 | ADS66-320-10 | |
| D66-320-12 | 320 (125) | 1200 | 6300 | 198 | 0.69 | 0.99 | 190 | 0.12 | 200 | 11 | ADS66-320-12 | |
| D62-320-14 | 320 (110) | 1400 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 260 | DO-205AB | ADS62-320-14 | |
| D62-320-16 | 320 (110) | 1600 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 260 | DO-205AB | ADS62-320-16 | |
| D66-320-14 | 320 (110) | 1400 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 200 | 11 | ADS66-320-14 | |
| D66-320-16 | 320 (110) | 1600 | 6300 | 198 | 0.69 | 0.99 | 175 | 0.12 | 200 | 11 | ADS66-320-16 | |
| D62-400-04 | 400 (125) | 400 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 260 | DO-205AB | ADS62-400-04 | |
| D62-400-06 | 400 (125) | 600 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 260 | DO-205AB | ADS62-400-06 | |
| D62-400-08 | 400 (125) | 800 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 260 | DO-205AB | ADS62-400-08 | |
| D62-400-10 | 400 (125) | 1000 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 260 | DO-205AB | ADS62-400-10 | |
| D62-400-12 | 400 (125) | 1200 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 260 | DO-205AB | ADS62-400-12 | |
| D66-400-04 | 400 (125) | 400 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 200 | 11 | ADS66-400-04 | |
| D66-400-06 | 400 (125) | 600 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 200 | 11 | ADS66-400-06 | |
| D66-400-08 | 400 (125) | 800 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 200 | 11 | ADS66-400-08 | |
| D66-400-10 | 400 (125) | 1000 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 200 | 11 | ADS66-400-10 | |
| D66-400-12 | 400 (125) | 1200 | 7000 | 245 | 0.62 | 0.563 | 190 | 0.12 | 200 | 11 | ADS66-400-12 | |
| D62-400-14 | 400 (110) | 1400 | 7000 | 245 | 0.62 | 0.563 | 175 | 0.12 | 260 | DO-205AB | ADS62-400-14 | |
| D62-400-16 | 400 (110) | 1600 | 7000 | 245 | 0.62 | 0.563 | 175 | 0.12 | 260 | DO-205AB | ADS62-400-16 | |
| D66-400-14 | 400 (110) | 1400 | 7000 | 245 | 0.62 | 0.563 | 175 | 0.12 | 200 | 11 | ADS66-400-14 | |
| D66-400-16 | 400 (110) | 1600 | 7000 | 245 | 0.62 | 0.563 | 175 | 0.12 | 200 | 11 | ADS66-400-16 | |
| D71-300-20 | 300 (115) | 2000 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-20 | |
| D71-300-22 | 300 (115) | 2200 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-22 | |
| D71-300-24 | 300 (115) | 2400 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-24 | |
| D71-300-26 | 300 (115) | 2600 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-26 | |
| D71-300-28 | 300 (115) | 2800 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-28 | |
| D71-300-30 | 300 (115) | 3000 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-30 | |
| D71-300-32 | 300 (115) | 3200 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-32 | |
| D71-300-34 | 300 (115) | 3400 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-34 | |
| D71-300-36 | 300 (115) | 3600 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-36 | |
| D71-300-38 | 300 (115) | 3800 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-38 | |
| D71-300-40 | 300 (115) | 4000 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 520 | 9 | ADS71-300-40 | |
| D74-300-20 | 300 (115) | 2000 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-20 | |
| D74-300-22 | 300 (115) | 2200 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-22 | |
| D74-300-24 | 300 (115) | 2400 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-24 | |
| D74-300-26 | 300 (115) | 2600 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-26 | |
| D74-300-28 | 300 (115) | 2800 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-28 | |
| D74-300-30 | 300 (115) | 3000 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-30 | |
| D74-300-32 | 300 (115) | 3200 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-32 | |
| D74-300-34 | 300 (115) | 3400 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-34 | |
| D74-300-36 | 300 (115) | 3600 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-36 | |
| D74-300-38 | 300 (115) | 3800 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-38 | |
| D74-300-40 | 300 (115) | 4000 | 6300 | 200 | 1.1 | 0.9 | 175 | 0.1 | 450 | 12 | ADS74-300-40 | |
| D71-450-04 | 450 (125) | 400 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 520 | 9 | ADS71-450-04 | |
| D71-450-06 | 450 (125) | 600 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 520 | 9 | ADS71-450-06 | |
| D71-450-08 | 450 (125) | 800 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 520 | 9 | ADS71-450-08 | |
| D71-450-10 | 450 (125) | 1000 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 520 | 9 | ADS71-450-10 | |
| D71-450-12 | 450 (125) | 1200 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 520 | 9 | ADS71-450-12 | |
| D74-450-04 | 450 (125) | 400 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 450 | 12 | ADS74-450-04 | |
| D74-450-06 | 450 (125) | 600 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 450 | 12 | ADS74-450-06 | |
| D74-450-08 | 450 (125) | 800 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 450 | 12 | ADS74-450-08 | |
| D74-450-10 | 450 (125) | 1000 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 450 | 12 | ADS74-450-10 | |
| D74-450-12 | 450 (125) | 1200 | 7700 | 300 | 0.72 | 0.51 | 190 | 0.1 | 450 | 12 | ADS74-450-12 | |
| D71-450-14 | 450 (110) | 1400 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-14 | |
| D71-450-16 | 450 (110) | 1600 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-16 | |
| D71-450-18 | 450 (110) | 1800 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-18 | |
| D71-450-20 | 450 (110) | 2000 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-20 | |
| D71-450-22 | 450 (110) | 2200 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-22 | |
| D71-450-24 | 450 (110) | 2400 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-24 | |
| D71-450-26 | 450 (110) | 2600 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-26 | |
| D71-450-28 | 450 (110) | 2800 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-28 | |
| D71-450-30 | 450 (110) | 3000 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-30 | |
| D71-450-32 | 450 (110) | 3200 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 520 | 9 | ADS71-450-32 | |
| D74-450-14 | 450 (110) | 1400 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-14 | |
| D74-450-16 | 450 (110) | 1600 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-16 | |
| D74-450-18 | 450 (110) | 1800 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-18 | |
| D74-450-20 | 450 (110) | 2000 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-20 | |
| D74-450-22 | 450 (110) | 2200 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-22 | |
| D74-450-24 | 450 (110) | 2400 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-24 | |
| D74-450-26 | 450 (110) | 2600 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-26 | |
| D74-450-28 | 450 (110) | 2800 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-28 | |
| D74-450-30 | 450 (110) | 3000 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-30 | |
| D74-450-32 | 450 (110) | 3200 | 7700 | 300 | 0.72 | 0.51 | 175 | 0.1 | 450 | 12 | ADS74-450-32 | |
| D71-500-04 | 500 (125) | 400 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 520 | 9 | ADS71-500-04 | |
| D71-500-06 | 500 (125) | 600 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 520 | 9 | ADS71-500-06 | |
| D71-500-08 | 500 (125) | 800 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 520 | 9 | ADS71-500-08 | |
| D71-500-10 | 500 (125) | 1000 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 520 | 9 | ADS71-500-10 | |
| D71-500-12 | 500 (125) | 1200 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 520 | 9 | ADS71-500-12 | |
| D74-500-04 | 500 (125) | 400 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 450 | 12 | ADS74-500-04 | |
| D74-500-06 | 500 (125) | 600 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 450 | 12 | ADS74-500-06 | |
| D74-500-08 | 500 (125) | 800 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 450 | 12 | ADS74-500-08 | |
| D74-500-10 | 500 (125) | 1000 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 450 | 12 | ADS74-500-10 | |
| D74-500-12 | 500 (125) | 1200 | 10000 | 500 | 0.62 | 0.45 | 190 | 0.1 | 450 | 12 | ADS74-500-12 | |
| D71-500-14 | 500 (110) | 1400 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 520 | 9 | ADS71-500-14 | |
| D71-500-16 | 500 (110) | 1600 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 520 | 9 | ADS71-500-16 | |
| D71-500-18 | 500 (110) | 1800 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 520 | 9 | ADS71-500-18 | |
| D71-500-20 | 500 (110) | 2000 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 520 | 9 | ADS71-500-20 | |
| D71-500-22 | 500 (110) | 2200 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 520 | 9 | ADS71-500-22 | |
| D74-500-14 | 500 (110) | 1400 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 450 | 12 | ADS74-500-14 | |
| D74-500-16 | 500 (110) | 1600 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 450 | 12 | ADS74-500-16 | |
| D74-500-18 | 500 (110) | 1800 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 450 | 12 | ADS74-500-18 | |
| D74-500-20 | 500 (110) | 2000 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 450 | 12 | ADS74-500-20 | |
| D74-500-22 | 500 (110) | 2200 | 10000 | 500 | 0.62 | 0.45 | 175 | 0.1 | 450 | 12 | ADS74-500-22 | |
| D71-600-04 | 600 (115) | 400 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 520 | 9 | ADS71-600-04 | |
| D71-600-06 | 600 (115) | 600 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 520 | 9 | ADS71-600-06 | |
| D71-600-08 | 600 (115) | 800 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 520 | 9 | ADS71-600-08 | |
| D71-600-10 | 600 (115) | 1000 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 520 | 9 | ADS71-600-10 | |
| D71-600-12 | 600 (115) | 1200 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 520 | 9 | ADS71-600-12 | |
| D74-600-04 | 600 (115) | 400 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 450 | 12 | ADS74-600-04 | |
| D74-600-06 | 600 (115) | 600 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 450 | 12 | ADS74-600-06 | |
| D74-600-08 | 600 (115) | 800 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 450 | 12 | ADS74-600-08 | |
| D74-600-10 | 600 (115) | 1000 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 450 | 12 | ADS74-600-10 | |
| D74-600-12 | 600 (115) | 1200 | 10500 | 551 | 0.63 | 0.34 | 190 | 0.1 | 450 | 12 | ADS74-600-12 | |
Guía de numeración de piezas para diodos rectificadores:
| A | – | DS | 7 | 4 | – | 450 | – | 32 |
| A | – |  AS ENERGITM |
| DS | – | Grupo de productos: Diodo rectificador (tipo espárrago). |
| 7 | – | Código de tamaño del elemento. |
| 4 | – | Código de tipo de carcasa: 1 – base con espárrago, carcasa cerámica 2 – base con espárrago, carcasa vidrio-metal 3,5 – cerámica, carcasa tipo disco de hockey 4 – base plana, carcasa cerámica 6 – base plana, carcasa vidrio-metal |
| 450 | – | Corriente media en estado abierto IT(AV), Amp. |
| 32 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos para rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al ordenar grandes cantidades, el precio será menor. Hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones de instalación para diodos rectificadores de potencia de tipo espárrago:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador a lo largo de todo el rango de temperatura se garantiza mediante un par de apriete adecuado.
Antes del montaje, debe realizarse una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño impregnado en alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda aplicar una capa fina (3) de pasta térmica conductora de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.
Después de la instalación, los sujetadores (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben operar durante largos períodos en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado requerido de fiabilidad del dispositivo.
Reemplace un diodo de potencia averiado con un diodo que coincida con los parámetros del que se está reemplazando.
Se debe proporcionar una refrigeración adicional al operar en un ambiente con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar polvo y contaminantes, garantizando así una disipación de calor adecuada.
Se deben usar divisores de corriente inductivos (a menudo un alambre toroidal retorcido) para igualar las corrientes entre diodos de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra utilizando resistencias shunt conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo a cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su funcionamiento.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
