Pavlo GorkunMódulos de tiristores dobles Sustitución Infineon
Los módulos de tiristores tienen un diseño monolítico con una doble topología de tiristores semiconductores (tipo tiristor-tiristor). Se utilizan en circuitos de corriente continua (DC) y alterna (AC) con cargas de hasta 820A y voltajes de pulso inverso de hasta 3800V.
Los módulos de tiristores AMTT AS ENERGITM son un dispositivo semiconductor de reemplazo, equivalente y alternativo para los módulos SCR de la serie TT de Infineon Technologies.
Los módulos de tiristores están alojados en una caja industrial estándar, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos tienen diferentes construcciones internas: construcción soldada – el contacto se establece mediante capas de soldadura; construcción de contacto por presión – el contacto se establece por presión, sin necesidad de soldadura.
Los terminales principales (de potencia) están en la parte superior de la caja y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo). Los terminales de control están marcados como 4, 5, 6, 7 (G1, K1, G2, K2).
Los módulos están diseñados y ensamblados con tecnología de contacto por presión altamente confiable y tecnología de unión por soldadura, lo que responde a los requisitos específicos de aplicaciones optimizadas en cuanto a costos y rendimiento.
Los módulos de tiristores se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de alto horno o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Ofrecemos nuestros módulos de potencia en varias topologías de dispositivo dual y simple para casi todas las aplicaciones de control de fase o rectificadores.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para preguntas sobre la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

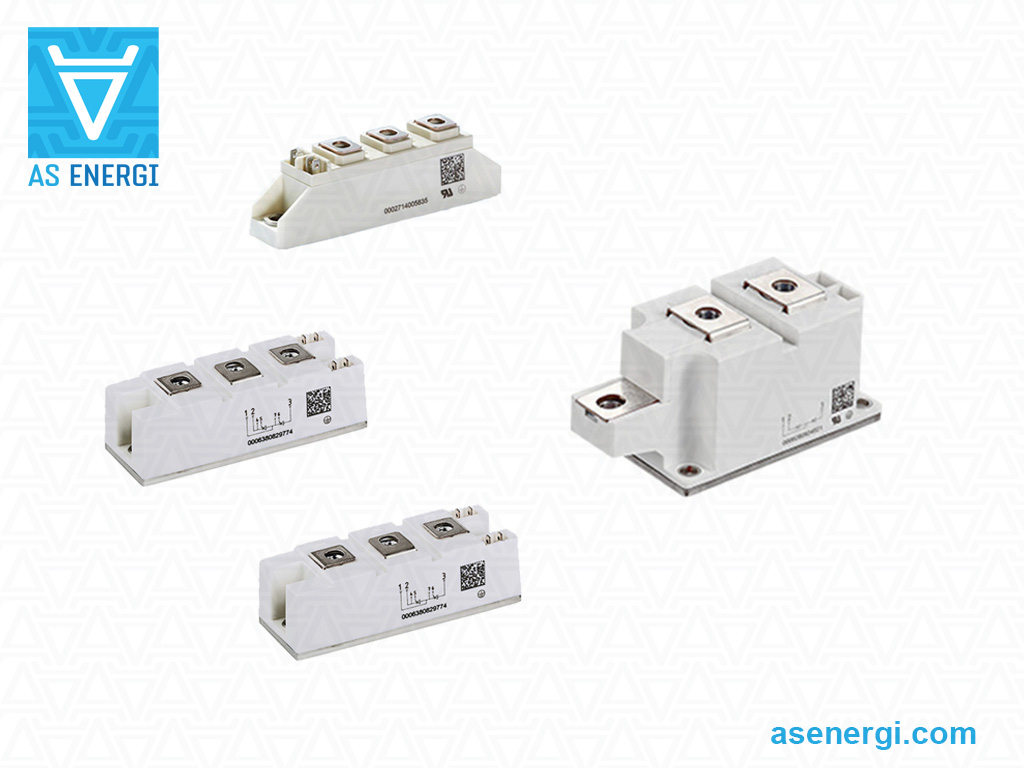

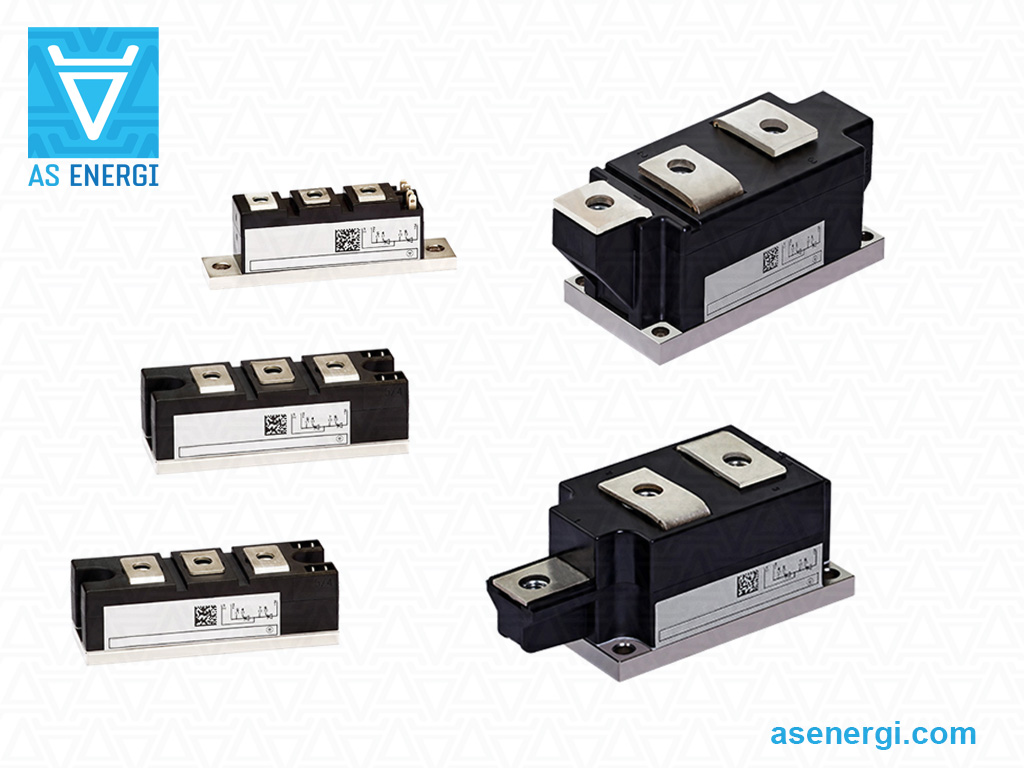

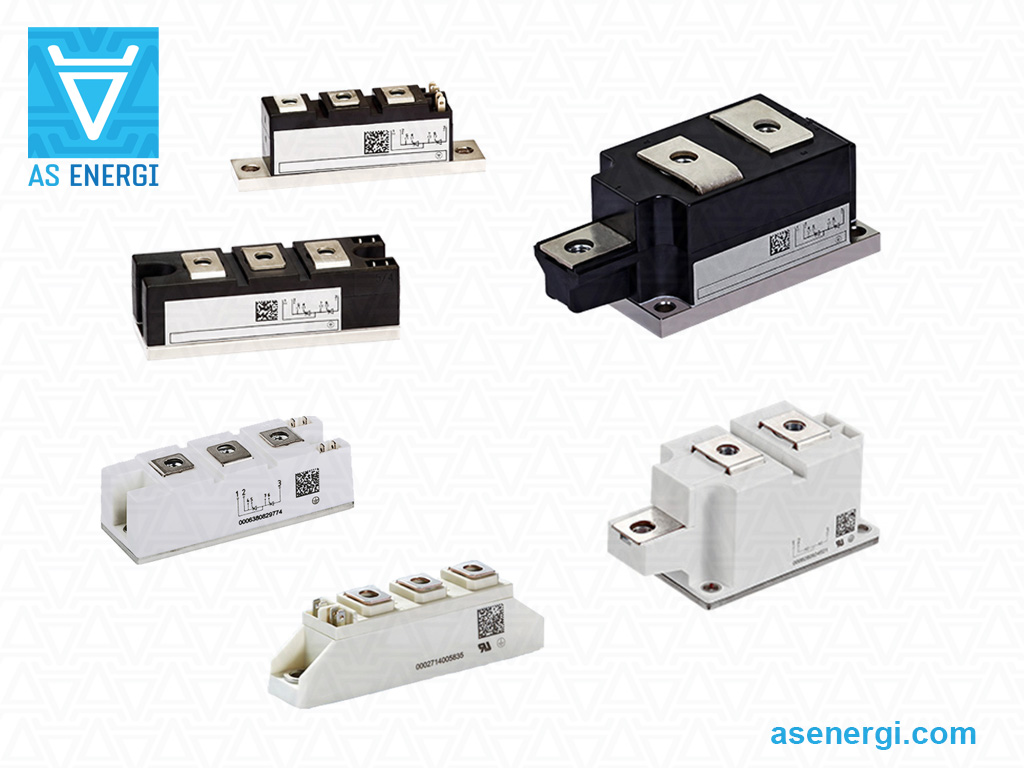

Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos tiristor-tiristor Infineon y sustitutos
| Tipo | IT(AV)M (TC,°C) |
VRRM VDRM |
ITSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Paquete, Dimensiones L×B×H | Sustitución AS ENERGITM |
Ficha de datos | |
| A | V | A | kA2·s | V | mΩ | ºC | K/W | kg | mm | ||||
| Módulos tiristores - placa base 20x58 mm - unión por soldadura | |||||||||||||
| TT60N16SOF | 55 (85) | 1600 | 1200 | 7.20 | 1.00 | 4.80 | 130 | 0.49 | 0.075 | TS20 93x20x30 |
AMTT60N16SOF |  |
|
| TT60N16SOFB01 | 55 (85) | 1600 | 1200 | 7.20 | 1.00 | 4.80 | 130 | 0.49 | 0.075 | TS20 93x20x30 |
AMTT60N16SOFB01 | |
|
| TT120N16SOF | 120 (85) | 1600 | 2250 | 18.05 | 0.90 | 3.35 | 130 | 0.20 | 0.075 | TS20 93x20x30 |
AMTT120N16SOF | |
|
| TT120N16SOFB01 | 120 (85) | 1600 | 1900 | 18.05 | 0.90 | 3.35 | 130 | 0.20 | 0.075 | TS20 93x20x30 |
AMTT120N16SOFB01 | |
|
| Módulos tiristores - placa base 20x92 mm - contacto de presión | |||||||||||||
| TT61N14KOF | 60 (85) | 1400 | 1400 | 9.80 | 0.80 | 3.40 | 125 | 0.52 | 0.16 | TP20 92x20x30 |
AMTT61N14KOF | |
|
| TT61N16KOF | 60 (85) | 1600 | 1400 | 9.80 | 0.80 | 3.40 | 125 | 0.52 | 0.16 | TP20 92x20x30 |
AMTT61N16KOF | |
|
| TT92N12KOF | 92 (85) | 1200 | 1800 | 16.20 | 0.85 | 2.43 | 140 | 0.37 | 0.16 | TP20 92x20x30 |
AMTT92N12KOF | |
|
| TT92N16KOF | 92 (85) | 1600 | 1800 | 16.20 | 0.85 | 2.43 | 140 | 0.37 | 0.16 | TP20 92x20x30 |
AMTT92N16KOF | |
|
| TT104N14KOF | 102 (85) | 1400 | 1800 | 16.20 | 0.85 | 2.43 | 140 | 0.37 | 0.16 | TP20 92x20x30 |
AMTT104N14KOF | |
|
| Módulos tiristores - placa base 34x94 mm - unión por soldadura | |||||||||||||
| TT140N16SOF | 140 (85) | 1600 | 4000 | 80.00 | 1.00 | 1.60 | 125 | 0.19 | 0.165 | TS34 94x34x30 |
AMTT140N16SOF | |
|
| TT160N16SOF | 160 (85) | 1600 | 4500 | 101.30 | 1.10 | 0.99 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTT160N16SOF | |
|
| TT175N16SOF | 175 (85) | 1600 | 5400 | 125.00 | 0.83 | 1.30 | 125 | 0.164 | 0.165 | TS34 94x34x30 |
AMTT175N16SOF | |
|
| TT190N16SOF | 190 (85) | 1600 | 4500 | 101.30 | 0.85 | 0.90 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTT190N16SOF | |
|
| TT190N18SOF | 190 (85) | 1800 | 4500 | 101.30 | 0.85 | 0.90 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 94x34x30 |
AMTT190N18SOF | |
|
| TT240N16SOF | 240 (85) | 1600 | 4400 | 96.80 | 0.85 | 0.90 | 140 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTT240N16SOF | |
|
| TT240N18SOF | 240 (85) | 1800 | 4400 | 96.80 | 0.85 | 0.90 | 140 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTT240N18SOF | |
|
| Módulos tiristores - placa base 34x94 mm - contacto de presión | |||||||||||||
| TT122N22KOF | 122 (85) | 2200 | 2950 | 43.50 | 1.00 | 2.15 | 125 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT122N22KOF | |
|
| TT142N16KOF | 142 (85) | 1600 | 4100 | 84.00 | 0.90 | 1.10 | 125 | 0.22 | 0.31 | TP34 94x34x30 |
AMTT142N16KOF | |
|
| TT162N14KOF | 162 (85) | 1400 | 4400 | 97.00 | 0.85 | 0.95 | 125 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT162N14KOF | |
|
| TT162N16KOF | 162 (85) | 1600 | 4400 | 97.00 | 0.85 | 0.95 | 125 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT162N16KOF | |
|
| TT180N12KOF | 180 (85) | 1200 | 4100 | 84.00 | 0.85 | 0.90 | 130 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT180N12KOF | |
|
| TT180N16KOF | 180 (85) | 1600 | 4100 | 84.00 | 0.85 | 0.90 | 130 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT180N16KOF | |
|
| Módulos tiristores - placa base 50x92 mm - unión por soldadura | |||||||||||||
| TT280N16SOF | 280 (85) | 1600 | 7800 | 304.2 | 0.77 | 0.82 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT280N16SOF | |
|
| TT280N18SOF | 280 (85) | 1800 | 7800 | 304.2 | 0.77 | 0.82 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT280N18SOF | |
|
| TT320N16SOF | 320 (85) | 1600 | 8200 | 335.0 | 0.77 | 0.58 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT320N16SOF | |
|
| TT320N16SOF TIM | 320 (85) | 1600 | 8200 | 335.0 | 0.77 | 0.58 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT320N16SOF TIM | |
|
| TT320N18SOF | 320 (85) | 1800 | 8200 | 335.0 | 0.77 | 0.58 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT320N18SOF | |
|
| TT390N16SOF | 380 (85) | 1600 | 8100 | 328.0 | 0.77 | 0.58 | 140 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT390N16SOF | |
|
| TT390N18SOF | 380 (85) | 1800 | 8100 | 328.0 | 0.77 | 0.58 | 140 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT390N18SOF | |
|
| Módulos tiristores - placa base 50x92 mm - contacto de presión | |||||||||||||
| TT170N14KOF | 170 (85) | 1400 | 4600 | 106.0 | 0.95 | 1.00 | 125 | 0.17 | 0.8 | TP50A 115x50x52 |
AMTT170N14KOF | |
|
| TT170N16KOF | 170 (85) | 1600 | 4600 | 106.0 | 0.95 | 1.00 | 125 | 0.17 | 0.8 | TP50A 115x50x52 |
AMTT170N16KOF | |
|
| TT170N18KOF | 170 (85) | 1800 | 4600 | 106.0 | 0.95 | 1.00 | 125 | 0.17 | 0.8 | TP50A 115x50x52 |
AMTT170N18KOF | |
|
| TT210N18KOF | 210 (85) | 1800 | 5800 | 168.0 | 1.00 | 0.85 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT210N18KOF | |
|
| TT215N18KOF | 215 (85) | 1800 | 6300 | 198.0 | 0.95 | 0.92 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT215N18KOF | |
|
| TT215N20KOF | 215 (85) | 2000 | 6300 | 198.0 | 0.95 | 0.92 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT215N20KOF | |
|
| TT215N22KOF | 215 (85) | 2200 | 6300 | 198.0 | 0.95 | 0.92 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT215N22KOF | |
|
| TT250N14KOF | 250 (85) | 1400 | 7000 | 245.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT250N14KOF | |
|
| TT250N16KOF | 250 (85) | 1600 | 7000 | 245.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT250N16KOF | |
|
| TT250N16KOF TIM | 250 (85) | 1600 | 7000 | 245.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT250N16KOF TIM | |
|
| TT250N18KOF | 250 (85) | 1800 | 7000 | 245.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT250N18KOF | |
|
| TT251N14KOF | 250 (85) | 1400 | 8000 | 320.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT251N14KOF | |
|
| TT251N16KOF | 250 (85) | 1600 | 8000 | 320.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT251N16KOF | |
|
| TT251N18KOF | 250 (85) | 1800 | 8000 | 320.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT251N18KOF | |
|
| TT260N22KOF | 260 (85) | 2200 | 8000 | 320.0 | 0.85 | 0.64 | 125 | 0.12 | 0.8 | TP50A 115x50x52 |
AMTT260N22KOF | |
|
| TT270N16KOF | 270 (92) | 1600 | 9000 | 400.0 | 0.80 | 0.58 | 125 | 0.12 | 0.8 | TP50A 115x50x52 |
AMTT270N16KOF | |
|
| TT285N16KOF | 285 (92) | 1600 | 10000 | 781.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT285N16KOF | |
|
| TT330N12KOF | 330 (85) | 1200 | 10000 | 500.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT330N12KOF | |
|
| TT330N14KOF | 330 (85) | 1400 | 10000 | 500.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT330N14KOF | |
|
| TT330N16KOF | 330 (85) | 1600 | 10000 | 500.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT330N16KOF | |
|
| TT330N16KOF TIM | 330 (85) | 1600 | 10000 | 500.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT330N16KOF TIM | |
|
| Módulos tiristores - placa base 60x124 mm - contacto de presión | |||||||||||||
| TT240N36KOF | 240 (85) | 3600 | 5500 | 151 | 1.17 | 1.70 | 125 | 0.078 | 1.5 | TP60 150x60x52 |
AMTT240N36KOF | |
|
| TT240N38KOF | 240 (85) | 3800 | 5500 | 151 | 1.17 | 1.70 | 125 | 0.078 | 1.5 | TP60 150x60x52 |
AMTT240N38KOF | |
|
| TT400N24KOF | 400 (85) | 2400 | 11000 | 605 | 1.00 | 0.50 | 125 | 0.065 | 1.5 | TP60 150x60x52 |
AMTT400N24KOF | |
|
| TT400N26KOF | 400 (85) | 2600 | 11000 | 605 | 1.00 | 0.50 | 125 | 0.065 | 1.5 | TP60 150x60x52 |
AMTT400N26KOF | |
|
| TT430N22KOF | 430 (85) | 2200 | 12000 | 1051 | 0.95 | 0.45 | 125 | 0.065 | 1.5 | TP60A 150x60x52 |
AMTT430N22KOF | |
|
| TT500N12KOF | 500 (85) | 1200 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N12KOF | |
|
| TT500N14KOF | 500 (85) | 1400 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N14KOF | |
|
| TT500N16KOF | 500 (85) | 1600 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N16KOF | |
|
| TT500N16KOF TIM | 500 (85) | 1600 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N16KOF TIM | |
|
| TT500N18KOF | 500 (85) | 1800 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N18KOF | |
|
| TT520N22KOF | 520 (85) | 2200 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT520N22KOF | |
|
| TT570N16KOF | 570 (87) | 1600 | 14000 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT570N16KOF | |
|
| TT570N18KOF | 570 (87) | 1800 | 16500 | 2000 | 0.80 | 0.30 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT570N18KOF | |
|
| TT600N16KOF | 600 (85) | 1600 | 17500 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT600N16KOF | |
|
| TT600N16KOF TIM | 600 (85) | 1600 | 17500 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT600N16KOF TIM | |
|
| Módulos tiristores - placa base 60x124 mm - contacto de presión | |||||||||||||
| TT700N22KOF | 700 (85) | 2200 | 17100 | 1462 | 0.85 | 0.35 | 135 | 0.049 | 1.4 | TP60A 150x60x52 |
AMTT700N22KOF | |
|
| TT820N16KOF | 820 (85) | 1600 | 20100 | 2020 | 0.80 | 0.23 | 135 | 0.048 | 1.4 | TP60A 150x60x52 |
AMTT820N16KOF | |
|
| TT820N16KOF TIM | 820 (85) | 1600 | 20100 | 2020 | 0.80 | 0.23 | 135 | 0.048 | 1.4 | TP60A 150x60x52 |
AMTT820N16KOF TIM | |
|
Planos y dimensiones de las carcasas de los módulos:
Guía de numeración de piezas para módulos tiristor-tiristor:
| A | M | TT | 500 | N | 18 | K | O | F |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| TT | – | Topología del circuito: Tiristor-Tiristor. |
| 500 | – | Corriente media en estado encendido IT(AV), Amp. |
| N | – | Dispositivo de control de fase. |
| 18 | – | Clase de tensión VRRM / 100. |
| K | – | Construcción mecánica: K – tecnología de contacto por presión S – tecnología de soldadura |
| O | – | Tiempo de apagado tq: no garantizado. |
| F | – | Aumento crítico de la clase dv/dt fuera de estado: F = 1000 V/μs |
Diagrama de circuito de los módulos tiristor-tiristor:
|
|
AK, K, A – terminales principales (alimentación). G1, K1, G2, K2 – terminales de control. |
Recomendaciones para el montaje de módulos de potencia
Especificaciones del disipador térmico y la superficie, preparación
In order to ensure good thermal contact and to obtain the thermal contact resistance values specified in the Ficha de datoss, the contact surface of the heat sink must be clean and free from dust particles. It is useful to clean the mounting surface of the heat sink with wipes and an alcohol cleaner, e.g. isopropanol, right before the mounting process. The following mechanical specifications have to be met:
– Unevenness of heat sink mounting area must be ≤ 50μm per 100 mm
– Roughness Rz: < 10 μm
– No steps > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión en plantilla para aplicar el material de interfaz térmica. Se recomienda usar un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor de pasta térmica optimizado.
Par de Montaje en el Disipador de Calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad de resorte o tornillos combinados. Se debe observar el valor de par especificado en la Ficha de datos.
Se recomienda un par de precarga y volver a apretar al valor de par dado. Para el proceso de atornillado, la velocidad debe ser limitada y se recomienda una limitación suave del par para evitar picos de par, los cuales pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
