Pavlo GorkunDiodos rectificadores, tipo espárrago, recambio Powerex
Diodos Rectificadores Estándar, también conocidos como Diodos de Recuperación Normal en diseño de stud, son diodos de propósito general.
Diodos Rectificadores Stud A-RS AS ENERGITM son dispositivos semiconductores de reemplazo, análogos y alternativos para Diodos Estándar Powerex.
"Disipadores de la serie O enfriados por aire para dispositivos stud", también están disponibles para pedido para el enfriamiento de diodos.
Guía de numeración para diodos rectificadores
Video: Reseñas de diodos stud de alta potencia Los diodos estándar convierten corrientes de CC y CA hasta 550A en circuitos con voltajes de hasta 4400V. Sus principales aplicaciones son rectificadores para grandes accionamientos de CA, fundición de aluminio y otros procesos de refinación de metales, así como suministro en vía férrea.
El diodo tiene un diseño estándar industrial en formato stud, lo que facilita la integración del dispositivo en equipos existentes. La polaridad del diodo (ánodo, cátodo) está determinada por el ícono en la carcasa. Las especificaciones técnicas, guía de numeración de piezas y hojas de datos para los diodos se encuentran listadas a continuación.
Los diodos rectificadores AS ENERGITM cuentan con las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de estos dispositivos en diversas industrias, rangos de voltajes de 100 a 9000 V y amperajes de 100 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.
Nuestra empresa ofrece una garantía de calidad para los diodos rectificadores de 2 años desde la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos estándar tipo espárrago depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos rectificadores (tipo espárrago) Powerex y recambios
| Tipo | VRRM | IF(AV) (TC=55°C) |
IFSM | I2t | VT0 | rT | Tvj max | RthJK | Caso | Dimensiones ØDxØdxH |
Sustitución AS ENERGITM |
Ficha de datos |
| V | A | A | A2·s | V | mΩ | ºC | K/W | mm | ||||
| Hasta 1600V | ||||||||||||

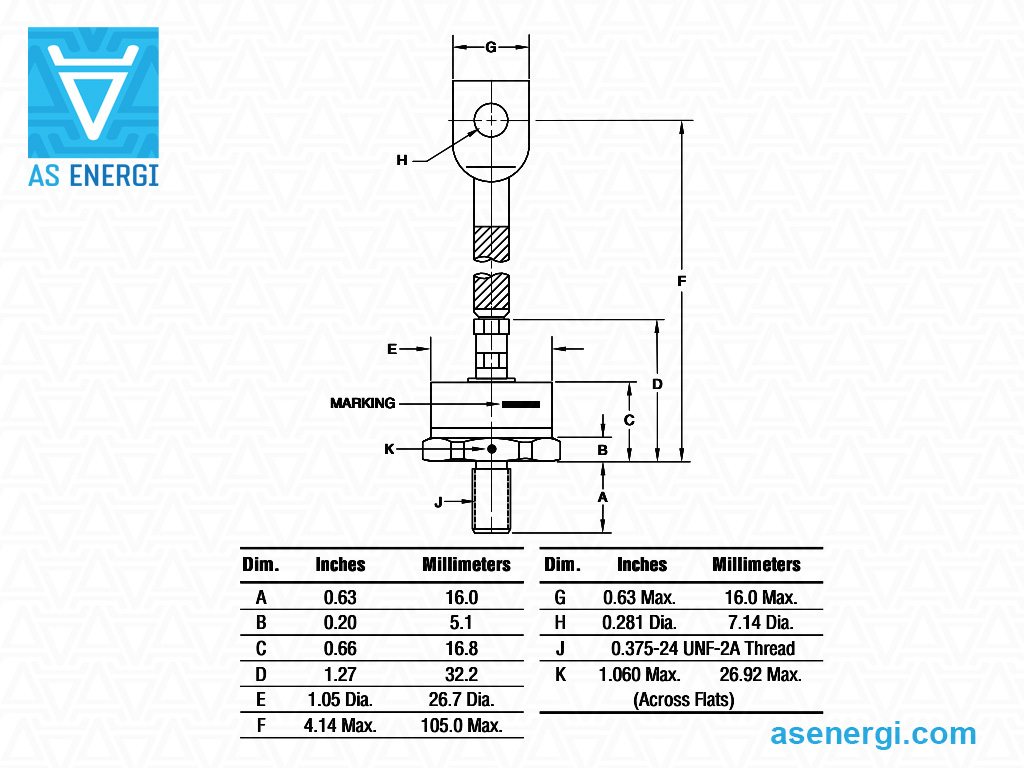

| R510-12-10 | 100 (130) | 1200 | 2.3 | 22 | 0.8 | 1.99 | 200 | 0.28 | 0.375-24 UNF-2A | R51 | A-RS510-12-10 |  |
| R511-12-10 | 100 (130) | A-RS511-12-10 | ||||||||||

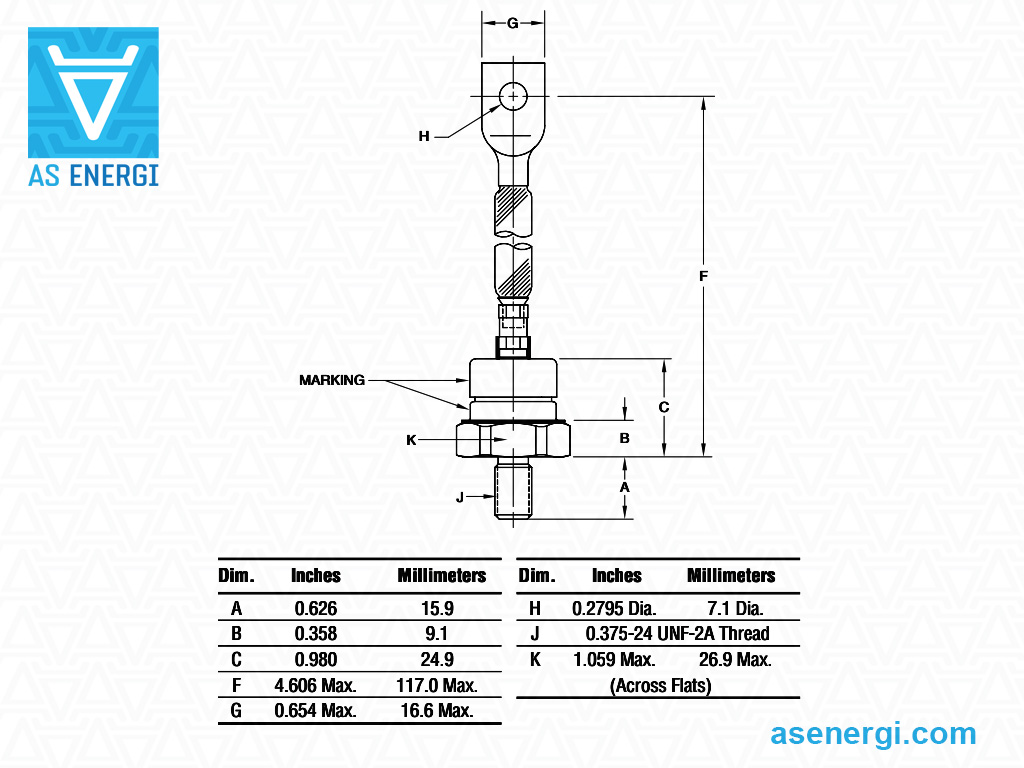

| R500-16-10 | 100 (160) | 1600 | 2.3 | 22 | 0.8 | 1.99 | 200 | 0.28 | 0.375-24 UNF-2A | R50 | A-RS500-16-10 | |
| R501-16-10 | 100 (160) | A-RS501-16-10 | ||||||||||
| R500-14-14 + | 140 (125) | 1400 | 2.5 | 32.2 | 0.95 | 1 | 190 | 0.3 | 0.375-24 UNF-2A | R50 | A-RS500-14-14 + | |
| R501-14-14 + | 140 (125) | A-RS501-14-14 + | ||||||||||
| R510-12-15 | 150 (110) | 1200 | 3 | 37.5 | 0.85 | 1.08 | 200 | 0.28 | 0.375-24 UNF-2A | R51 | A-RS510-12-15 | |
| R511-12-15 | 150 (110) | A-RS511-12-15 | ||||||||||
| R500-16-15 | 150 (145) | 1600 | 3 | 37.5 | 0.85 | 1.08 | 200 | 0.28 | 0.375-24 UNF-2A | R50 | A-RS500-16-15 | |
| R501-16-15 | 150 (145) | A-RS501-16-15 | ||||||||||
| R500-14-17 + | 170 (125) | 1400 | 3 | 45 | 0.85 | 0.64 | 190 | 0.3 | 0.375-24 UNF-2A | R50 | A-RS500-14-17 + | |
| R501-14-17 + | 170 (125) | A-RS501-14-17 + | ||||||||||

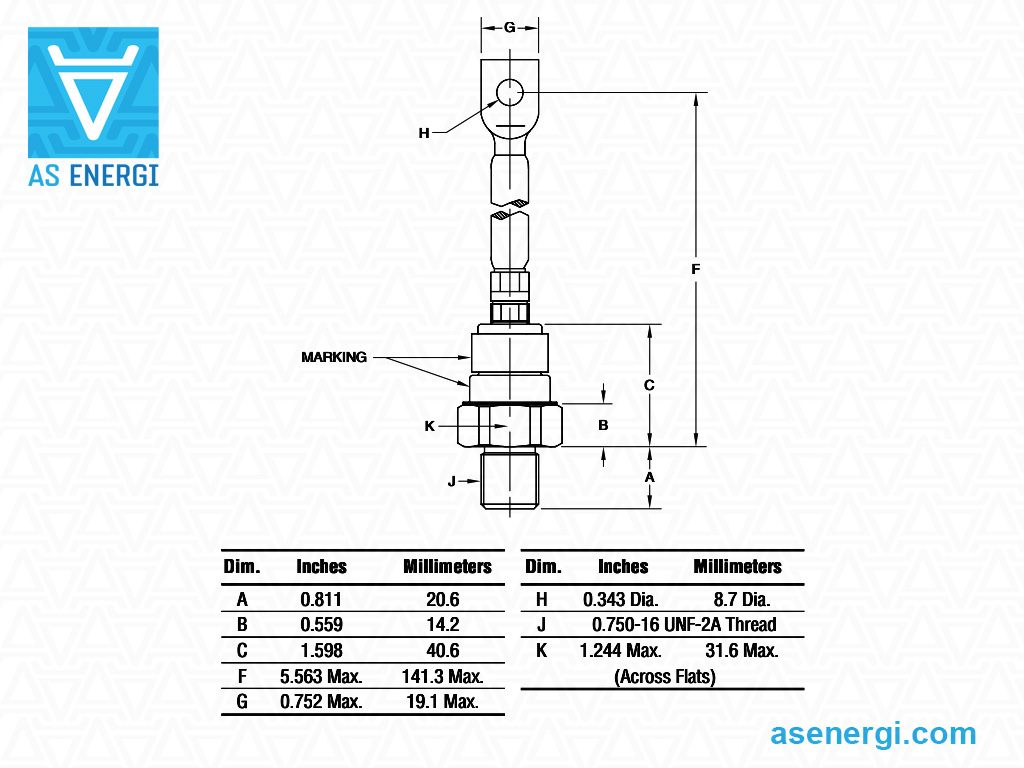

| R600-12-33 + | 330 (125) | 1200 | 6.5 | 211 | 0.8 | 0.63 | 190 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-12-33 + | |
| R601-12-33 + | 330 (125) | A-RS601-12-33 + | ||||||||||

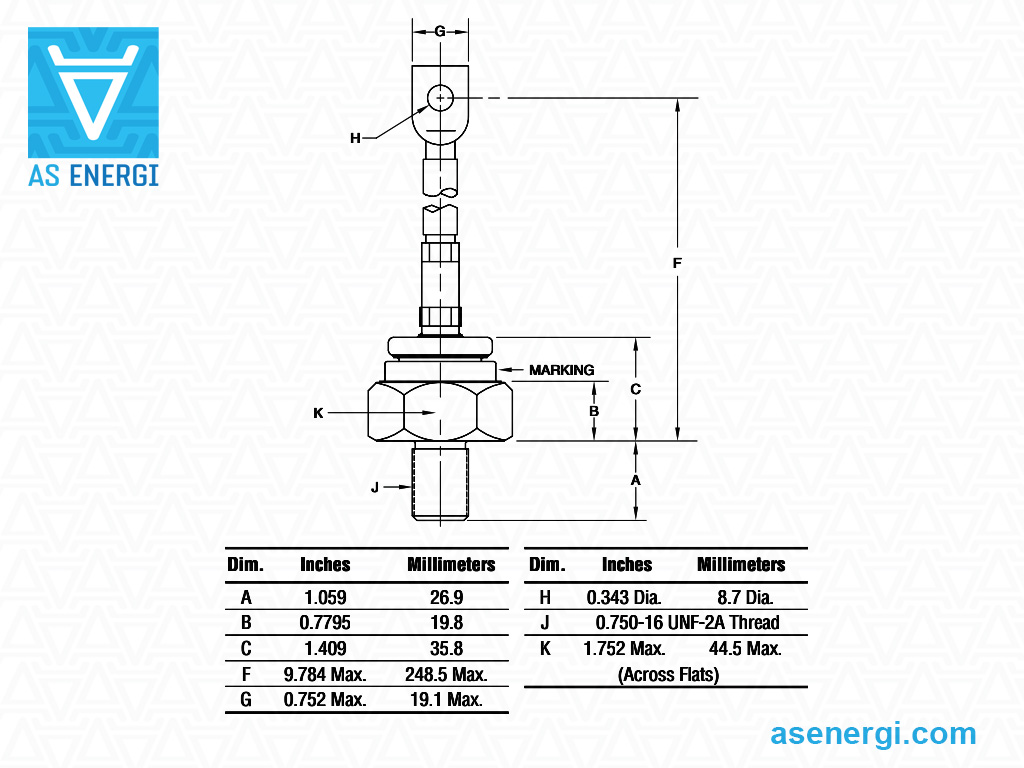

| R700-12-50 + | 500 (125) | 1200 | 10 | 500 | 0.7 | 0.32 | 190 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-12-50 + | |
| R701-12-50 + | 500 (125) | A-RS701-12-50 + | ||||||||||
| R700-16-05 | 550 (125) | 1600 | 10 | 416 | 0.65 | 0.25 | 175 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-16-05 | |
| R701-16-05 | 550 (125) | A-RS701-16-05 | ||||||||||
| Up to 2600V | ||||||||||||
| R600-26-20 | 200 (140) | 2600 | 5.5 | 125 | 0.84 | 0.94 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-20 | |
| R601-26-20 | 200 (140) | A-RS601-26-20 | ||||||||||
| R600-26-23 + | 230 (100) | 2600 | 5 | 125 | 0.84 | 0.94 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-23 + | |
| R601-26-23 + | 230 (100) | A-RS601-26-23 + | ||||||||||
| R600-26-25 | 250 (130) | 2600 | 6 | 150 | 0.88 | 0.72 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-25 | |
| R601-26-25 | 250 (130) | A-RS601-26-25 | ||||||||||
| R600-26-30 | 300 (120) | 2600 | 6.5 | 175 | 0.92 | 0.53 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-30 | |
| R601-26-30 | 300 (120) | A-RS601-26-30 | ||||||||||
| R600-22-30 + | 300 (110) | 2200 | 5.5 | 151 | 0.82 | 0.82 | 175 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-22-30 + | |
| R601-22-30 + | 300 (110) | A-RS601-22-30 + | ||||||||||
| R700-22-44 + | 440 (110) | 2200 | 9 | 405 | 0.8 | 0.42 | 175 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-22-44 + | |
| R701-22-44 + | 440 (110) | A-RS701-22-44 + | ||||||||||
| R700-26-04 | 450 (100) | 2600 | 8.5 | 266 | 0.83 | 0.4 | 150 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-26-04 | |
| R701-26-04 | 450 (100) | A-RS701-26-04 | ||||||||||
| Up to 3600V | ||||||||||||
| R700-30-32 + | 315 (100) | 3000 | 8 | 320 | 0.9 | 0.52 | 150 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-30-32 + | |
| R701-30-32 + | 315 (100) | A-RS701-30-32 + | ||||||||||
| Up to 4500V | ||||||||||||
| R700-40-25 + | 245 (100) | 4000 | 7 | 245 | 1.3 | 0.6 | 150 | 0.10 | 0.750-16 UNF-2A | R70 | A-RS700-40-25 + | |
| R701-40-25 + | 245 (100) | A-RS701-40-25 + | ||||||||||
| R700-44-03 | 300 (80) | 4400 | 7 | 204 | 0.92 | 0.55 | 150 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-44-03 | |
| R701-44-03 | 300 (80) | A-RS701-44-03 | ||||||||||
Guía de numeración de piezas para diodos rectificadores:
| A | - | RS | 701 | - | 22 | - | 44 | - | + |
| A | – |  AS ENERGITM |
| RS | – | Grupo de productos: Espárrago de diodo. |
| 701 | – | Tipo Número. |
| 22 | – | Tensión nominal (VRRM x 100). |
| 44 | – | Clasificación actual IT(AV), Amp. |
| + | – | Diodo versión antigua. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes hasta 9000V, además de disipadores de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al hacer pedidos grandes, el precio será menor. Hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones de instalación para diodos rectificadores de potencia de tipo espárrago:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del diodo y el disipador a lo largo de todo el rango de temperatura está asegurada por un par de apriete adecuado.
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño impregnado en alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor se recomienda lubricar (3) con una capa fina de pasta térmica de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben operar durante períodos prolongados en su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Reemplace un diodo de potencia averiado con un diodo que coincida con los parámetros del que se reemplaza.
Se debe proporcionar una refrigeración extra cuando se opere en un ambiente con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar polvo y contaminantes y asegurar una correcta disipación del calor.
Para igualar las corrientes entre diodos de potencia conectados en paralelo, se deben usar divisores de corriente inductivos (a menudo alambre toroidal trenzado). Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra usando resistencias shunt conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo a cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante la operación.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
