Pavlo GorkunMódulos de diodos Vishay Sustitución
Módulos de Diodos son de diseño monolítico con topología dual o simple de semiconductor (tipo diodo-diodo y diodo simple). Se utilizan en circuitos de CC y CA con cargas de hasta 600A y voltajes de pulso inverso de hasta 3000V.
Módulos de Diodos ASMD AS ENERGITM son dispositivos semiconductores de reemplazo, equivalentes y alternativos para módulos de diodos Vishay Semiconductors.
Los módulos de diodos están alojados en un gabinete industrial estándar que facilita la integración del dispositivo en equipos existentes.
Los módulos están diseñados y ensamblados con un contacto de presión altamente confiable que responde a los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos de diodos se utilizan en diversos equipos de potencia: unidades de potencia y control, motores eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos de potencia se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores y Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos de diodos Vishay y recambios
| Tipo | IF(AV)M (TC,°C) |
VRRM VDRM |
IFSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Paquete, Dimensiones L×A×H | Reemplazo AS ENERGITM |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | ºC | K/W | g | mm | |||

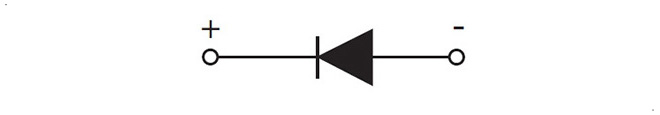

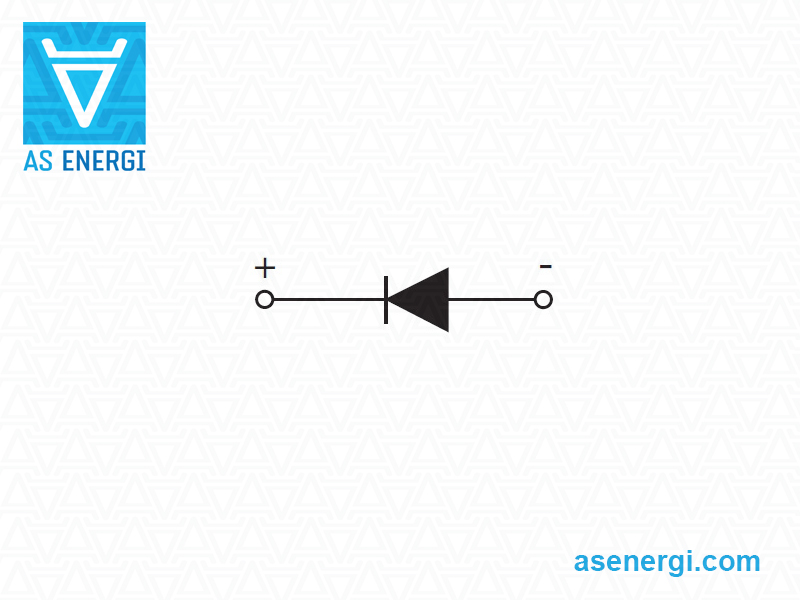

| VS-T20HF220 - diodo único | ||||||||||||
| VS-T20HF220 | 20 (85) | 2200 | 31 | 1.015 | 0.89 | 6.7 | 150 | 0.29 | 54 | D-55 41х27х26 |
ASMDT20HF220 |  |
| VS-T40HF - Diodo único | ||||||||||||
| VS-T40HF10 | 40 (85) | 100 | 570 | 1.63 | 0.84 | 3.1 | 150 | 0.12 | 54 | D-55 41х27х26 |
ASMDT40HF10 | |
| VS-T40HF20 | 200 | ASMDT40HF20 | ||||||||||
| VS-T40HF40 | 400 | ASMDT40HF40 | ||||||||||
| VS-T40HF60 | 600 | ASMDT40HF60 | ||||||||||
| VS-T40HF80 | 800 | ASMDT40HF80 | ||||||||||
| VS-T40HF100 | 1000 | ASMDT40HF100 | ||||||||||
| VS-T40HF120 | 1200 | ASMDT40HF120 | ||||||||||
| VS-VSKD56 - Medio puente | ||||||||||||
| VS-VSKD56/04 | 60 (114) | 400 | 1300 | 8.44 | 0.86 | 3.43 | 150 | 0.115 | 75 | ADD-A-PAK 92х23х30 |
ASMDKD56/04 | |
| VS-VSKD56/06 | 600 | ASMDKD56/06 | ||||||||||
| VS-VSKD56/08 | 800 | ASMDKD56/08 | ||||||||||
| VS-VSKD56/10 | 1000 | ASMDKD56/10 | ||||||||||
| VS-VSKD56/12 | 1200 | ASMDKD56/12 | ||||||||||
| VS-VSKD56/14 | 1400 | ASMDKD56/14 | ||||||||||
| VS-VSKD56/16 | 1600 | ASMDKD56/16 | ||||||||||
| VS-VSKE56 - Diodo único | ||||||||||||
| VS-VSKE56/04 | 60 (114) | 400 | 1300 | 8.44 | 0.86 | 3.43 | 150 | 0.115 | 75 | ADD-A-PAK 92х23х30 |
ASMDKE56/04 | |
| VS-VSKE56/06 | 600 | ASMDKE56/06 | ||||||||||
| VS-VSKE56/08 | 800 | ASMDKE56/08 | ||||||||||
| VS-VSKE56/10 | 1000 | ASMDKE56/10 | ||||||||||
| VS-VSKE56/12 | 1200 | ASMDKE56/12 | ||||||||||
| VS-VSKE56/14 | 1400 | ASMDKE56/14 | ||||||||||
| VS-VSKE56/16 | 1600 | ASMDKE56/16 | ||||||||||

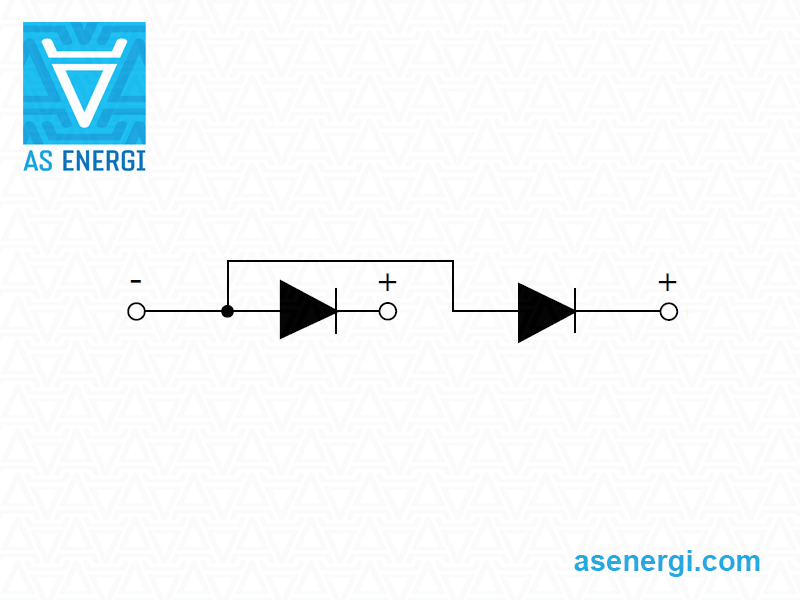

| VS-VSKJ56 - Ánodo común | ||||||||||||
| VS-VSKJ56/04 | 60 (114) | 400 | 1300 | 8.44 | 0.86 | 3.43 | 150 | 0.115 | 75 | ADD-A-PAK 92х23х30 |
ASMDKJ56/04 | |
| VS-VSKJ56/06 | 600 | ASMDKJ56/06 | ||||||||||
| VS-VSKJ56/08 | 800 | ASMDKJ56/08 | ||||||||||
| VS-VSKJ56/10 | 1000 | ASMDKJ56/10 | ||||||||||
| VS-VSKJ56/12 | 1200 | ASMDKJ56/12 | ||||||||||
| VS-VSKJ56/14 | 1400 | ASMDKJ56/14 | ||||||||||
| VS-VSKJ56/16 | 1600 | ASMDKJ56/16 | ||||||||||

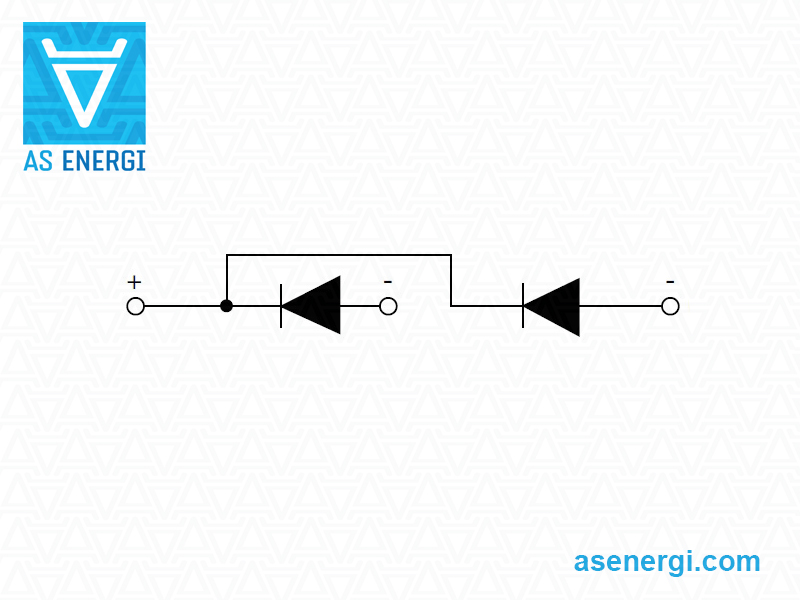

| VS-VSKC56 - Cátodo común | ||||||||||||
| VS-VSKC56/04 | 60 (114) | 400 | 1300 | 8.44 | 0.86 | 3.43 | 150 | 0.115 | 75 | ADD-A-PAK 92х23х30 |
ASMDKC56/04 | |
| VS-VSKC56/06 | 600 | ASMDKC56/06 | ||||||||||
| VS-VSKC56/08 | 800 | ASMDKC56/08 | ||||||||||
| VS-VSKC56/10 | 1000 | ASMDKC56/10 | ||||||||||
| VS-VSKC56/12 | 1200 | ASMDKC56/12 | ||||||||||
| VS-VSKC56/14 | 1400 | ASMDKC56/14 | ||||||||||
| VS-VSKC56/16 | 1600 | ASMDKC56/16 | ||||||||||
| VS-T70HF - Diodo único | ||||||||||||
| VS-T70HF10 | 70 (85) | 100 | 1200 | 7.1 | 0.95 | 1.7 | 150 | 0.09 | 54 | D-55 41х27х26 |
ASMDT70HF10 | |
| VS-T70HF20 | 200 | ASMDT70HF20 | ||||||||||
| VS-T70HF40 | 400 | ASMDT70HF40 | ||||||||||
| VS-T70HF60 | 600 | ASMDT70HF60 | ||||||||||
| VS-T70HF80 | 800 | ASMDT70HF80 | ||||||||||
| VS-T70HF100 | 1000 | ASMDT70HF100 | ||||||||||
| VS-T70HF120 | 1200 | ASMDT70HF120 | ||||||||||
| VS-VSKD71 - Medio puente | ||||||||||||
| VS-VSKD71/04 | 80 (110) | 400 | 1500 | 11.25 | 0.83 | 2.89 | 150 | 0.075 | 75 | ADD-A-PAK 92х23х30 |
ASMDKD71/04 | |
| VS-VSKD71/06 | 600 | ASMDKD71/06 | ||||||||||
| VS-VSKD71/08 | 800 | ASMDKD71/08 | ||||||||||
| VS-VSKD71/10 | 1000 | ASMDKD71/10 | ||||||||||
| VS-VSKD71/12 | 1200 | ASMDKD71/12 | ||||||||||
| VS-VSKD71/14 | 1400 | ASMDKD71/14 | ||||||||||
| VS-VSKD71/16 | 1600 | ASMDKD71/16 | ||||||||||
| VS-VSKE71 - Diodo único | ||||||||||||
| VS-VSKE71/04 | 80 (110) | 400 | 1500 | 11.25 | 0.83 | 2.89 | 150 | 0.075 | 75 | ADD-A-PAK 92х23х30 |
ASMDKE71/04 | |
| VS-VSKE71/06 | 600 | ASMDKE71/06 | ||||||||||
| VS-VSKE71/08 | 800 | ASMDKE71/08 | ||||||||||
| VS-VSKE71/10 | 1000 | ASMDKE71/10 | ||||||||||
| VS-VSKE71/12 | 1200 | ASMDKE71/12 | ||||||||||
| VS-VSKE71/14 | 1400 | ASMDKE71/14 | ||||||||||
| VS-VSKE71/16 | 1600 | ASMDKE71/16 | ||||||||||
| VS-VSKJ71 - Ánodo común | ||||||||||||
| VS-VSKJ71/04 | 80 (110) | 400 | 1500 | 11.25 | 0.83 | 2.89 | 150 | 0.075 | 75 | ADD-A-PAK 92х23х30 |
ASMDKJ71/04 | |
| VS-VSKJ71/06 | 600 | ASMDKJ71/06 | ||||||||||
| VS-VSKJ71/08 | 800 | ASMDKJ71/08 | ||||||||||
| VS-VSKJ71/10 | 1000 | ASMDKJ71/10 | ||||||||||
| VS-VSKJ71/12 | 1200 | ASMDKJ71/12 | ||||||||||
| VS-VSKJ71/14 | 1400 | ASMDKJ71/14 | ||||||||||
| VS-VSKJ71/16 | 1600 | ASMDKJ71/16 | ||||||||||
| VS-VSKC71 - Cátodo común | ||||||||||||
| VS-VSKC71/04 | 80 (110) | 400 | 1500 | 11.25 | 0.83 | 2.89 | 150 | 0.075 | 75 | ADD-A-PAK 92х23х30 |
ASMDKC71/04 | |
| VS-VSKC71/06 | 600 | ASMDKC71/06 | ||||||||||
| VS-VSKC71/08 | 800 | ASMDKC71/08 | ||||||||||
| VS-VSKC71/10 | 1000 | ASMDKC71/10 | ||||||||||
| VS-VSKC71/12 | 1200 | ASMDKC71/12 | ||||||||||
| VS-VSKC71/14 | 1400 | ASMDKC71/14 | ||||||||||
| VS-VSKC71/16 | 1600 | ASMDKC71/16 | ||||||||||
| VS-T85HF - Diodo único | ||||||||||||
| VS-T85HF10 | 85 (85) | 100 | 1700 | 14.5 | 0.90 | 1.08 | 150 | 0.08 | 54 | D-55 41х27х26 |
ASMDT85HF10 | |
| VS-T85HF20 | 200 | ASMDT85HF20 | ||||||||||
| VS-T85HF40 | 400 | ASMDT85HF40 | ||||||||||
| VS-T85HF60 | 600 | ASMDT85HF60 | ||||||||||
| VS-T85HF80 | 800 | ASMDT85HF80 | ||||||||||
| VS-T85HF100 | 1000 | ASMDT85HF100 | ||||||||||
| VS-T85HF120 | 1200 | ASMDT85HF120 | ||||||||||
| VS-VSKD91 - Medio puente | ||||||||||||
| VS-VSKD91/04 | 100 (112) | 400 | 2020 | 20.41 | 0.89 | 2.05 | 150 | 0.057 | 75 | ADD-A-PAK 92х23х30 |
ASMDKD91/04 | |
| VS-VSKD91/06 | 600 | ASMDKD91/06 | ||||||||||
| VS-VSKD91/08 | 800 | ASMDKD91/08 | ||||||||||
| VS-VSKD91/10 | 1000 | ASMDKD91/10 | ||||||||||
| VS-VSKD91/12 | 1200 | ASMDKD91/12 | ||||||||||
| VS-VSKD91/14 | 1400 | ASMDKD91/14 | ||||||||||
| VS-VSKD91/16 | 1600 | ASMDKD91/16 | ||||||||||
| VS-VSKE91 - Diodo único | ||||||||||||
| VS-VSKE91/04 | 100 (112) | 400 | 2020 | 20.41 | 0.89 | 2.05 | 150 | 0.057 | 75 | ADD-A-PAK 92х23х30 |
ASMDKE91/04 | |
| VS-VSKE91/06 | 600 | ASMDKE91/06 | ||||||||||
| VS-VSKE91/08 | 800 | ASMDKE91/08 | ||||||||||
| VS-VSKE91/10 | 1000 | ASMDKE91/10 | ||||||||||
| VS-VSKE91/12 | 1200 | ASMDKE91/12 | ||||||||||
| VS-VSKE91/14 | 1400 | ASMDKE91/14 | ||||||||||
| VS-VSKE91/16 | 1600 | ASMDKE91/16 | ||||||||||
| VS-VSKJ91 - Ánodo común | ||||||||||||
| VS-VSKJ91/04 | 100 (112) | 400 | 2020 | 20.41 | 0.89 | 2.05 | 150 | 0.057 | 75 | ADD-A-PAK 92х23х30 |
ASMDKJ91/04 | |
| VS-VSKJ91/06 | 600 | ASMDKJ91/06 | ||||||||||
| VS-VSKJ91/08 | 800 | ASMDKJ91/08 | ||||||||||
| VS-VSKJ91/10 | 1000 | ASMDKJ91/10 | ||||||||||
| VS-VSKJ91/12 | 1200 | ASMDKJ91/12 | ||||||||||
| VS-VSKJ91/14 | 1400 | ASMDKJ91/14 | ||||||||||
| VS-VSKJ91/16 | 1600 | ASMDKJ91/16 | ||||||||||
| VS-VSKC91 - Ánodo común | ||||||||||||
| VS-VSKC91/04 | 100 (112) | 400 | 2020 | 20.41 | 0.89 | 2.05 | 150 | 0.057 | 75 | ADD-A-PAK 92х23х30 |
ASMDKC91/04 | |
| VS-VSKC91/06 | 600 | ASMDKC91/06 | ||||||||||
| VS-VSKC91/08 | 800 | ASMDKC91/08 | ||||||||||
| VS-VSKC91/10 | 1000 | ASMDKC91/10 | ||||||||||
| VS-VSKC91/12 | 1200 | ASMDKC91/12 | ||||||||||
| VS-VSKC91/14 | 1400 | ASMDKC91/14 | ||||||||||
| VS-VSKC91/16 | 1600 | ASMDKC91/16 | ||||||||||
| VS-T110HF - Diodo único | ||||||||||||
| VS-T110HF10 | 110 (85) | 100 | 2000 | 20.5 | 0.86 | 1.12 | 150 | 0.05 | 54 | D-55 41х27х26 |
ASMDT110HF10 | |
| VS-T110HF20 | 200 | ASMDT110HF20 | ||||||||||
| VS-T110HF40 | 400 | ASMDT110HF40 | ||||||||||
| VS-T110HF60 | 600 | ASMDT110HF60 | ||||||||||
| VS-T110HF80 | 800 | ASMDT110HF80 | ||||||||||
| VS-T110HF100 | 1000 | ASMDT110HF100 | ||||||||||
| VS-T110HF120 | 1200 | ASMDT110HF120 | ||||||||||
| VS-VSKD166 - Medio puente | ||||||||||||
| VS-VSKD166/04PBF | 166 (100) | 400 | 4000 | 80 | 0.88 | 1.26 | 150 | 0.025 | 200 | INT-A-PAK 94х35х37 |
ASMDKD166/04PBF | |
| VS-VSKD166/08PBF | 800 | ASMDKD166/08PBF | ||||||||||
| VS-VSKD166/12PBF | 1200 | ASMDKD166/12PBF | ||||||||||
| VS-VSKD166/14PBF | 1400 | ASMDKD166/14PBF | ||||||||||
| VS-VSKD166/16PBF | 1600 | ASMDKD166/16PBF | ||||||||||
| VS-VSKC166 - Cátodo común | ||||||||||||
| VS-VSKC166/04PBF | 166 (100) | 400 | 4000 | 80 | 0.88 | 1.26 | 150 | 0.025 | 200 | INT-A-PAK 94х35х37 |
ASMDKC166/04PBF | |
| VS-VSKC166/08PBF | 800 | ASMDKC166/08PBF | ||||||||||
| VS-VSKC166/12PBF | 1200 | ASMDKC166/12PBF | ||||||||||
| VS-VSKC166/14PBF | 1400 | ASMDKC166/14PBF | ||||||||||
| VS-VSKC166/16PBF | 1600 | ASMDKC166/16PBF | ||||||||||
| VS-VSKJ166 - Ánodo común | ||||||||||||
| VS-VSKJ166/04PBF | 166 (100) | 400 | 4000 | 80 | 0.88 | 1.26 | 150 | 0.025 | 200 | INT-A-PAK 94х35х37 |
ASMDKJ166/04PBF | |
| VS-VSKJ166/08PBF | 800 | ASMDKJ166/08PBF | ||||||||||
| VS-VSKJ166/12PBF | 1200 | ASMDKJ166/12PBF | ||||||||||
| VS-VSKJ166/14PBF | 1400 | ASMDKJ166/14PBF | ||||||||||
| VS-VSKJ166/16PBF | 1600 | ASMDKJ166/16PBF | ||||||||||
| VS-VSKE166 - Diodo único | ||||||||||||
| VS-VSKE166/04PBF | 166 (100) | 400 | 4000 | 80 | 0.88 | 1.26 | 150 | 0.025 | 200 | INT-A-PAK 94х35х37 |
ASMDKE166/04PBF | |
| VS-VSKE166/08PBF | 800 | ASMDKE166/08PBF | ||||||||||
| VS-VSKE166/12PBF | 1200 | ASMDKE166/12PBF | ||||||||||
| VS-VSKE166/14PBF | 1400 | ASMDKE166/14PBF | ||||||||||
| VS-VSKE166/16PBF | 1600 | ASMDKE166/16PBF | ||||||||||
| VS-VSKD196 - Medio puente | ||||||||||||
| VS-VSKD196/04PBF | 195 (100) | 400 | 4750 | 113 | 0.78 | 1.2 | 150 | 0.016 | 200 | INT-A-PAK 94х35х37 |
ASMDKD196/04PBF | |
| VS-VSKD196/08PBF | 800 | ASMDKD196/08PBF | ||||||||||
| VS-VSKD196/12PBF | 1200 | ASMDKD196/12PBF | ||||||||||
| VS-VSKD196/14PBF | 1400 | ASMDKD196/14PBF | ||||||||||
| VS-VSKD196/16PBF | 1600 | ASMDKD196/16PBF | ||||||||||
| VS-VSKC196 - Cátodo común | ||||||||||||
| VS-VSKC196/04PBF | 195 (100) | 400 | 4750 | 113 | 0.78 | 1.2 | 150 | 0.016 | 200 | INT-A-PAK 94х35х37 |
ASMDKC196/04PBF | |
| VS-VSKC196/08PBF | 800 | ASMDKC196/08PBF | ||||||||||
| VS-VSKC196/12PBF | 1200 | ASMDKC196/12PBF | ||||||||||
| VS-VSKC196/14PBF | 1400 | ASMDKC196/14PBF | ||||||||||
| VS-VSKC196/16PBF | 1600 | ASMDKC196/16PBF | ||||||||||
| VS-VSKJ196 - Ánodo común | ||||||||||||
| VS-VSKJ196/04PBF | 195 (100) | 400 | 4750 | 113 | 0.78 | 1.2 | 150 | 0.016 | 200 | INT-A-PAK 94х35х37 |
ASMDKJ196/04PBF | |
| VS-VSKJ196/08PBF | 800 | ASMDKJ196/08PBF | ||||||||||
| VS-VSKJ196/12PBF | 1200 | ASMDKJ196/12PBF | ||||||||||
| VS-VSKJ196/14PBF | 1400 | ASMDKJ196/14PBF | ||||||||||
| VS-VSKJ196/16PBF | 1600 | ASMDKJ196/16PBF | ||||||||||
| VS-VSKE196 - Diodo único | ||||||||||||
| VS-VSKE196/04PBF | 195 (100) | 400 | 4750 | 113 | 0.78 | 1.2 | 150 | 0.016 | 200 | INT-A-PAK 94х35х37 |
ASMDKE196/04PBF | |
| VS-VSKE196/08PBF | 800 | ASMDKE196/08PBF | ||||||||||
| VS-VSKE196/12PBF | 1200 | ASMDKE196/12PBF | ||||||||||
| VS-VSKE196/14PBF | 1400 | ASMDKE196/14PBF | ||||||||||
| VS-VSKE196/16PBF | 1600 | ASMDKE196/16PBF | ||||||||||
| VS-VSKD236 - Medio puente | ||||||||||||
| VS-VSKD236/04PBF | 230 (100) | 400 | 5500 | 151 | 0.83 | 1.07 | 150 | 0.009 | 200 | INT-A-PAK 94х35х37 |
ASMDKD236/04PBF | |
| VS-VSKD236/08PBF | 800 | ASMDKD236/08PBF | ||||||||||
| VS-VSKD236/12PBF | 1200 | ASMDKD236/12PBF | ||||||||||
| VS-VSKD236/14PBF | 1400 | ASMDKD236/14PBF | ||||||||||
| VS-VSKD236/16PBF | 1600 | ASMDKD236/16PBF | ||||||||||
| VS-VSKC236 - Cátodo común | ||||||||||||
| VS-VSKC236/04PBF | 230 (100) | 400 | 5500 | 151 | 0.83 | 1.07 | 150 | 0.009 | 200 | INT-A-PAK 94х35х37 |
ASMDKC236/04PBF | |
| VS-VSKC236/08PBF | 800 | ASMDKC236/08PBF | ||||||||||
| VS-VSKC236/12PBF | 1200 | ASMDKC236/12PBF | ||||||||||
| VS-VSKC236/14PBF | 1400 | ASMDKC236/14PBF | ||||||||||
| VS-VSKC236/16PBF | 1600 | ASMDKC236/16PBF | ||||||||||
| VS-VSKJ236 - Ánodo común | ||||||||||||
| VS-VSKJ236/04PBF | 230 (100) | 400 | 5500 | 151 | 0.83 | 1.07 | 150 | 0.009 | 200 | INT-A-PAK 94х35х37 |
ASMDKJ236/04PBF | |
| VS-VSKJ236/08PBF | 800 | ASMDKJ236/08PBF | ||||||||||
| VS-VSKJ236/12PBF | 1200 | ASMDKJ236/12PBF | ||||||||||
| VS-VSKJ236/14PBF | 1400 | ASMDKJ236/14PBF | ||||||||||
| VS-VSKJ236/16PBF | 1600 | ASMDKJ236/16PBF | ||||||||||
| VS-VSKE236 - Diodo único | ||||||||||||
| VS-VSKE236/04PBF | 230 (100) | 400 | 5500 | 151 | 0.83 | 1.07 | 150 | 0.009 | 200 | INT-A-PAK 94х35х37 |
ASMDKE236/04PBF | |
| VS-VSKE236/08PBF | 800 | ASMDKE236/08PBF | ||||||||||
| VS-VSKE236/12PBF | 1200 | ASMDKE236/12PBF | ||||||||||
| VS-VSKE236/14PBF | 1400 | ASMDKE236/14PBF | ||||||||||
| VS-VSKE236/16PBF | 1600 | ASMDKE236/16PBF | ||||||||||
| VS-VSKD250 - Medio puente | ||||||||||||
| VS-VSKD250-08PBF | 250 (100) | 800 | 7015 | 246 | 0.92 | 0.49 | 150 | 0.009 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKD250-08PBF | |
| VS-VSKD250-12PBF | 1200 | ASMDKD250-12PBFF | ||||||||||
| VS-VSKD250-16PBF | 1600 | ASMDKD250-16PBF | ||||||||||
| VS-VSKD250-20PBF | 2000 | ASMDKD250-20PBF | ||||||||||
| VS-VSKC250 - Cátodo común | ||||||||||||
| VS-VSKC250-08PBF | 250 (100) | 800 | 7015 | 246 | 0.92 | 0.49 | 150 | 0.009 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKC250-08PBF | |
| VS-VSKC250-12PBF | 1200 | ASMDKC250-12PBFF | ||||||||||
| VS-VSKC250-16PBF | 1600 | ASMDKC250-16PBF | ||||||||||
| VS-VSKC250-20PBF | 2000 | ASMDKC250-20PBF | ||||||||||
| VS-VSKE250 - Diodo único | ||||||||||||
| VS-VSKE250-08PBF | 250 (100) | 800 | 7015 | 246 | 0.92 | 0.49 | 150 | 0.009 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKE250-08PBF | |
| VS-VSKE250-12PBF | 1200 | ASMDKE250-12PBFF | ||||||||||
| VS-VSKE250-16PBF | 1600 | ASMDKE250-16PBF | ||||||||||
| VS-VSKE250-20PBF | 2000 | ASMDKE250-20PBF | ||||||||||
| VS-VSKD270 - Medio puente | ||||||||||||
| VS-VSKD270-04PBF | 270 (100) | 400 | 8920 | 398 | 0.87 | 0.81 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKD270-04PBF | |
| VS-VSKD270-08PBF | 800 | ASMDKD270-08PBF | ||||||||||
| VS-VSKD270-12PBF | 1200 | ASMDKD270-12PBF | ||||||||||
| VS-VSKD270-16PBF | 1600 | ASMDKD270-16PBF | ||||||||||
| VS-VSKD270-20PBF | 2000 | ASMDKD270-20PBF | ||||||||||
| VS-VSKD270-30PBF | 3000 | ASMDKD270-30PBF | ||||||||||
| VS-VSKE270 - Diodo único | ||||||||||||
| VS-VSKE270-04PBF | 270 (100) | 400 | 8920 | 398 | 0.87 | 0.81 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKE270-04PBF | |
| VS-VSKE270-08PBF | 800 | ASMDKE270-08PBF | ||||||||||
| VS-VSKE270-12PBF | 1200 | ASMDKE270-12PBF | ||||||||||
| VS-VSKE270-16PBF | 1600 | ASMDKE270-16PBF | ||||||||||
| VS-VSKE270-20PBF | 2000 | ASMDKE270-20PBF | ||||||||||
| VS-VSKE270-30PBF | 3000 | ASMDKE270-30PBF | ||||||||||
| VS-VSKC270 - Cátodo común | ||||||||||||
| VS-VSKC270-04PBF | 270 (100) | 400 | 8920 | 398 | 0.87 | 0.81 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKC270-04PBF | |
| VS-VSKC270-08PBF | 800 | ASMDKC270-08PBF | ||||||||||
| VS-VSKC270-12PBF | 1200 | ASMDKC270-12PBF | ||||||||||
| VS-VSKC270-16PBF | 1600 | ASMDKC270-16PBF | ||||||||||
| VS-VSKC270-20PBF | 2000 | ASMDKC270-20PBF | ||||||||||
| VS-VSKC270-30PBF | 3000 | ASMDKC270-30PBF | ||||||||||
| VS-VSKD320 - Medio puente | ||||||||||||
| VS-VSKD320-04PBF | 320 (100) | 400 | 10110 | 511 | 0.86 | 0.44 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKD320-04PBF | |
| VS-VSKD320-08PBF | 800 | ASMDKD320-08PBF | ||||||||||
| VS-VSKD320-12PBF | 1200 | ASMDKD320-12PBF | ||||||||||
| VS-VSKD320-16PBF | 1600 | ASMDKD320-16PBF | ||||||||||
| VS-VSKD320-20PBF | 2000 | ASMDKD320-20PBF | ||||||||||
| VS-VSKC320 - Cátodo común | ||||||||||||
| VS-VSKC320-04PBF | 320 (100) | 400 | 10110 | 511 | 0.86 | 0.44 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKC320-04PBF | |
| VS-VSKC320-08PBF | 800 | ASMDKC320-08PBF | ||||||||||
| VS-VSKC320-12PBF | 1200 | ASMDKC320-12PBF | ||||||||||
| VS-VSKC320-16PBF | 1600 | ASMDKC320-16PBF | ||||||||||
| VS-VSKC320-20PBF | 2000 | ASMDKC320-20PBF | ||||||||||
| VS-VSKE320 - Diodo único | ||||||||||||
| VS-VSKE320-04PBF | 320 (100) | 400 | 10110 | 511 | 0.86 | 0.44 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKE320-04PBF | |
| VS-VSKE320-08PBF | 800 | ASMDKE320-08PBF | ||||||||||
| VS-VSKE320-12PBF | 1200 | ASMDKE320-12PBF | ||||||||||
| VS-VSKE320-16PBF | 1600 | ASMDKE320-16PBF | ||||||||||
| VS-VSKE320-20PBF | 2000 | ASMDKE320-20PBF | ||||||||||
| VS-VSMD400 - Ánodo común | ||||||||||||
| VS-VSMD400AW60 | 400 (133) | 600 | 2500 | 31 | 0.85 | 1.36 | 175 | 0.041 | 68 | TO-244 93x21x17.5 |
ASMDMD400AW60 | |
| VS-VSMD400 - Cátodo común | ||||||||||||
| VS-VSMD400CW60 | 400 (133) | 600 | 2500 | 31 | 0.85 | 1.36 | 175 | 0.041 | 68 | TO-244 93x21x17.5 |
ASMDMD400CW60 | |
| VS-VSKD600 - Medio puente | ||||||||||||
| VS-VSKD600-08PBF | 600 (100) | 800 | 19000 | 1805 | 0.77 | 0.25 | 150 | 0.009 | 1500 | MAGN-A-PAK 149х60х52 |
ASMDKD600-08PBF | |
| VS-VSKD600-12PBF | 1200 | ASMDKD600-12PBF | ||||||||||
| VS-VSKD600-16PBF | 1600 | ASMDKD600-16PBF | ||||||||||
| VS-VSKD600-20PBF | 2000 | ASMDKD600-20PBF | ||||||||||
Guía de numeración de piezas para módulos de diodos:
| AS | MD | K | J | 91 | / | 12 |
| AS | – |  AS ENERGITM |
| MD | – | Grupo de productos: Módulo Diodo. |
| K | – | Tipo de módulo. |
| J | – | Topología del circuito: dos diodos ánodo común (ánodo-ánodo). |
| 91 | – | Corriente de avance media: IF(AV) redondeado, Amp. |
| 12 | – | Código de tensión x 100 = VRRM. |
Tipos de esquemas de circuitos según la parte de marcado:
 Medio puente
|
 Cátodo común
|
| D | C |
 Ánodo común
|
 Diodo único
|
| J | E, HF |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación de la superficie del disipador
Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la ficha técnica, la superficie de contacto del disipador debe estar limpia y libre de partículas de polvo. Es recomendable limpiar la superficie de montaje del disipador con toallitas y un limpiador con alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– Desnivel de la zona de montaje del disipador: ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de la pasta térmica
Se recomienda utilizar impresión con esténcil para aplicar el material de interfaz térmica. Se aconseja un espesor de la pasta térmica en el rango de 50 μm a 100 μm. No se recomienda la aplicación mediante rodillo para la producción en serie, ya que no se puede garantizar una aplicación reproducible del espesor óptimo de la pasta térmica.
Par de apriete sobre el disipador MS
Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas planas y arandelas de seguridad, o bien tornillos combinados. Debe respetarse el valor de par especificado en la ficha técnica.
Se recomienda aplicar un par de apriete preliminar y volver a apretar hasta alcanzar el valor especificado. Durante el proceso de atornillado, se debe limitar la velocidad y se aconseja usar un sistema de limitación de par suave para evitar picos de par que pueden producirse con atornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
