alseryabMódulos de diodo rectificador simple Powerex Recambio
Módulos de Diodo Individual son de diseño monolítico con una única topología de semiconductor (tipo de diodo único). Se utilizan en circuitos de corriente continua y alterna con cargas de hasta 2500A y voltajes de pulso inverso de hasta 5000V.
Características: optimizados para frecuencia de línea; bajas pérdidas en estado de conducción; alta capacidad de manejo de voltaje inverso y corriente.
Módulos de Diodo AM-CS, AM-NS, AM-LS y AM-PS AS ENERGITM son dispositivos semiconductores de reemplazo, análogos y alternativos para los Módulos de Diodo Rectificador Individual Powerex.
Los módulos de diodo están alojados en una carcasa estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos están diseñados y ensamblados con contactos de presión altamente fiables, que satisfacen los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos de diodo se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de corriente alterna, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Nuestros módulos de potencia se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificadores.
Nuestra empresa ofrece una garantía de calidad de 2 años para los módulos de tiristores y diodos desde la fecha de compra. Al suministrar módulos de tiristores y diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los módulos de diodo rectificador simple Powerex y recambios
| Tipo | IF(AV)M (TC) |
V RRM V DRM |
IFSM | I 2t | V T0 | r T | R th(jc) por módulo |
R th(jc) por unión |
R th(cs) por módulo |

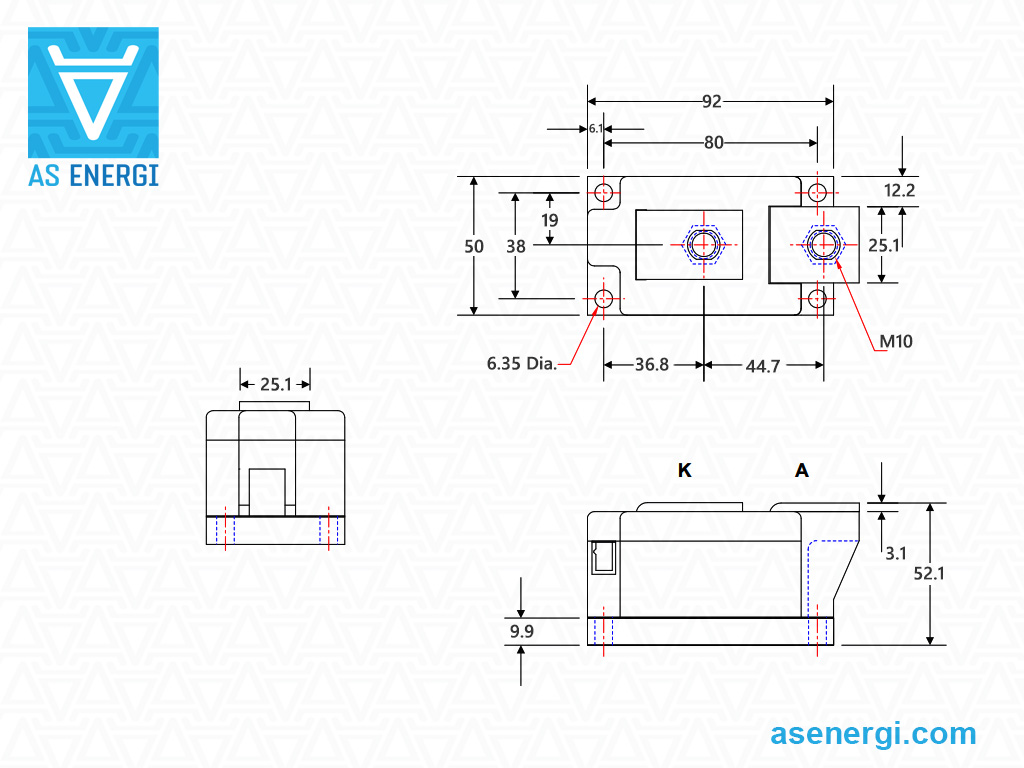

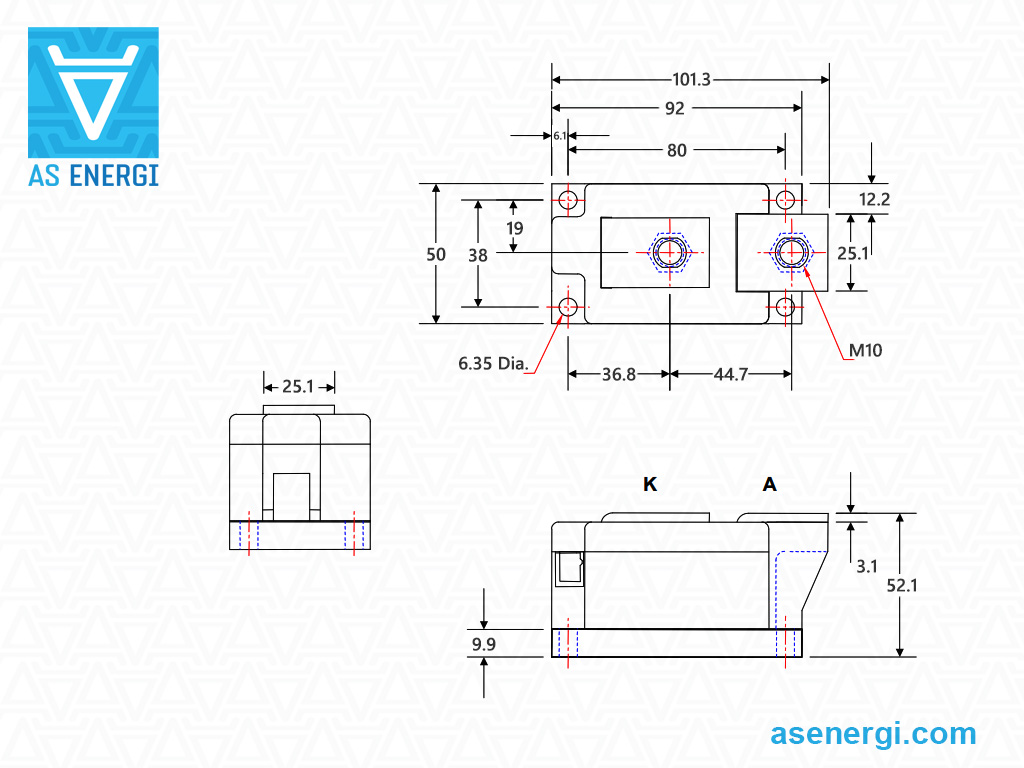

Dimensiones L×B×H | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | kA | kA 2·s | V | mΩ | °C/W | °C/W | °C/W | mm | |||
| CS410899C | 100 (104) | 800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS410899C |  |
| CS411099C | 100 (104) | 1000 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411099C | |
| CS411299C | 100 (104) | 1200 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411299C | |
| CS411499C | 100 (104) | 1400 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411499C | |
| CS411699C | 100 (104) | 1600 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411699C | |
| CS411899C | 100 (104) | 1800 | 2.6 | 34.4 | 0.8 | 1.74 | - | 0.35 | 0.15 | 92x21x30 | AM-CS411899C | |
| CS412099C | 100 (101) | 2000 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CS412099C | |
| CS412299C | 100 (101) | 2200 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CS412299C | |
| CS412499C | 100 (101) | 2400 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CS412499C | |
| CS412599C | 100 (101) | 2500 | 2.6 | 34.4 | 0.85 | 1.88 | - | 0.35 | 0.15 | 92x21x30 | AM-CS412599C | |
| CZ610816C | 160 (99) | 800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ610816C | |
| CZ611016C | 160 (99) | 1000 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611016C | |
| CZ611216C | 160 (99) | 1200 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611216C | |
| CZ611416C | 160 (99) | 1400 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611416C | |
| CZ611616C | 160 (99) | 1600 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611616C | |
| CZ611816C | 160 (99) | 1800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CZ611816C | |
| CS610816C | 160 (99) | 800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS610816C | |
| CS611016C | 160 (99) | 1000 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611016C | |
| CS611216C | 160 (99) | 1200 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611216C | |
| CS611416C | 160 (99) | 1400 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611416C | |
| CS611616C | 160 (99) | 1600 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611616C | |
| CS611816C | 160 (99) | 1800 | 6 | 184 | 0.8 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS611816C | |
| CS612016C | 160 (99) | 2000 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612016C | |
| CS612216C | 160 (99) | 2200 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612216C | |
| CS612416C | 160 (99) | 2400 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612416C | |
| CS612516C | 160 (99) | 2500 | 6 | 184 | 0.85 | 1.45 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612516C | |
| CS612616C | 160 (95) | 2600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612616C | |
| CS612816C | 160 (95) | 2800 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS612816C | |
| CS613016C | 160 (95) | 3000 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS613016C | |
| CS613216C | 160 (95) | 3200 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS613216C | |
| CS613416C | 160 (95) | 3400 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS613416C | |
| CS613616C | 160 (95) | 3600 | 5.2 | 140 | 0.9 | 1.35 | - | 0.23 | 0.08 | 94x34x29 | AM-CS613616C | |
| NS410626 | 260 (112) | 600 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS410626 | |
| NS410826 | 260 (112) | 800 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS410826 | |
| NS411026 | 260 (112) | 1000 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411026 | |
| NS411226 | 260 (112) | 1200 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411226 | |
| NS411426 | 260 (112) | 1400 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411426 | |
| NS411626 | 260 (112) | 1600 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411626 | |
| NS411826 | 260 (112) | 1800 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS411826 | |
| NS412026 | 260 (112) | 2000 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS412026 | |
| NS412226 | 260 (112) | 2200 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS412226 | |
| NS412426 | 260 (112) | 2400 | 8 | 266 | 0.764 | 0.36 | 0.07 | 0.14 | 0.03 | 116x50x52 | AM-NS412426 | |
| LS813245 | 450 (104) | 3200 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS813245 | |
| LS813445 | 450 (104) | 3400 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS813445 | |
| LS813645 | 450 (104) | 3600 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS813645 | |
| LS813845 | 450 (104) | 3800 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS813845 | |
| LS814045 | 450 (104) | 4000 | 10 | 500 | 0.85 | 0.55 | 0.065 | 0.065 | 0.02 | 92x50x52 | AM-LS814045 | |
| LS410860 | 600 (106) | 800 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS410860 | |
| LS411060 | 600 (106) | 1000 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411060 | |
| LS411260 | 600 (106) | 1200 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411260 | |
| LS411460 | 600 (106) | 1400 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411460 | |
| LS411660 | 600 (106) | 1600 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411660 | |
| LS411860 | 600 (106) | 1800 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS411860 | |
| LS412060 | 600 (106) | 2000 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS412060 | |
| LS412260 | 600 (106) | 2200 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS412260 | |
| LS412460 | 600 (106) | 2400 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS412460 | |
| LS412660 | 600 (106) | 2600 | 19 | 1805 | 0.747 | 0.243 | 0.065 | 0.065 | 0.02 | 101x50x52 | AM-LS412660 | |
| PS414514 | 1400 (91) | 4500 | 32.7 | 7190 | 0.71 | 0.17 | 0.032 | - | 0.009 | 198x101x68 | AM-PS414514 | |
| PS415014 | 1400 (91) | 5000 | 32.7 | 7190 | 0.71 | 0.17 | 0.032 | - | 0.009 | 198x101x68 | AM-PS415014 | |
| PS413620 | 2000 (96) | 3600 | 40.46 | 8185 | 0.701 | 0.121 | 0.024 | - | 0.009 | 198x101x68 | AM-PS413620 | |
| PS413820 | 2000 (96) | 3800 | 40.46 | 8185 | 0.701 | 0.121 | 0.024 | - | 0.009 | 198x101x68 | AM-PS413820 | |
| PS414020 | 2000 (96) | 4000 | 40.46 | 8185 | 0.701 | 0.121 | 0.024 | - | 0.009 | 198x101x68 | AM-PS414020 | |
| PS410625 | 2500 (90) | 600 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS410625 | |
| PS410825 | 2500 (90) | 800 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS410825 | |
| PS411025 | 2500 (90) | 1000 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411025 | |
| PS411225 | 2500 (90) | 1200 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411225 | |
| PS411425 | 2500 (90) | 1400 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411425 | |
| PS411625 | 2500 (90) | 1600 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411625 | |
| PS411825 | 2500 (90) | 1800 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS411825 | |
| PS412025 | 2500 (90) | 2000 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS412025 | |
| PS412225 | 2500 (90) | 2200 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS412225 | |
| PS412425 | 2500 (90) | 2400 | 48.4 | 11700 | 0.681 | 0.0507 | 0.024 | - | 0.009 | 198x101x68 | AM-PS412425 | |
Guía de numeración de piezas para módulos de diodos rectificadores simples:
| A | M | – | NS4 | 1 | 12 | 26 | C |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| NS4 | – | Tipo de envase. |
| 1 | – | Módulos de diodos. |
| 12 | – | Clase de tensión VRRM / 100. |
| 26 | – | IF(AV) code, Amp. |
| C | – | Identificador Sufix: Ninguno, B, C o D |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos para rotor y soldadura, triacs, etc.) con corrientes de hasta 15,000A y voltajes de hasta 9,000V, además de disipadores de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al ordenar grandes cantidades, el precio por unidad será menor. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas relacionadas con la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio personalizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación del disipador y la superficie
Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica especificados en la ficha técnica, la superficie de contacto del disipador debe estar limpia y libre de partículas de polvo. Es recomendable limpiar la superficie de montaje del disipador con toallitas y un limpiador alcohólico, por ejemplo isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador debe ser ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– No debe haber escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. El espesor recomendado de la pasta térmica está en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad del espesor optimizado de la pasta térmica.
Par de apriete en el disipador MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero combinados con arandelas adecuadas y arandelas de presión o tornillos combinados. Se debe respetar el valor de par especificado en la ficha técnica.
Se recomienda un par de apriete inicial y un reapriete al valor de par indicado. Durante el proceso de atornillado, la velocidad debe limitarse y se recomienda una limitación suave del par para evitar picos de torque, que pueden ocurrir con atornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
