Pavlo GorkunTiristores de cierre de compuerta IXYS Sustitución
Los tiristores con desconexión por compuerta, también conocidos como GTO en diseño de disco, son tiristores de tipo press-pack de uso general, que regulan y convierten corrientes DC y AC de hasta 2005A en circuitos con voltajes de hasta 4500V.
Los tiristores con desconexión por compuerta A-TG de AS ENERGITM son un reemplazo, análogo y alternativa para los tiristores GTO de IXYS.
"Disipadores de calor por aire serie O para dispositivos de disco", "Disipador de calor serie SF", "Disipador de calor por agua serie SS" también están disponibles para pedidos.
Guía de numeración para tiristores de control de fase
Vídeo: Reseñas de tiristores de disco de alta potencia Un GTO es un tiristor que puede apagarse aplicando una corriente a la compuerta en dirección inversa a la necesaria para encenderlo.
El tiristor tiene una carcasa cerámica de estándar industrial, lo que facilita la integración del dispositivo en equipos existentes. Este tiristor tiene una carcasa en forma de disco con contactos de presión. La polaridad del tiristor se determina por el icono en la carcasa. Las especificaciones técnicas, la guía de numeración de partes, las hojas de datos en PDF y los dibujos de dimensiones para los tiristores se encuentran a continuación.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de estos dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración natural o forzada por aire.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de cierre de puerta IXYS Replacements
| Tipo | VDRM | VRRM | IT(AV)M (TC=55°C) |
ITSM | I2t | RthJK | Caso | Dimensiones ØDxØdxH |
Sustitución AS ENERGITM |
Ficha de datos |
| V | V | A | A | A2·s | K/kW | mm | ||||

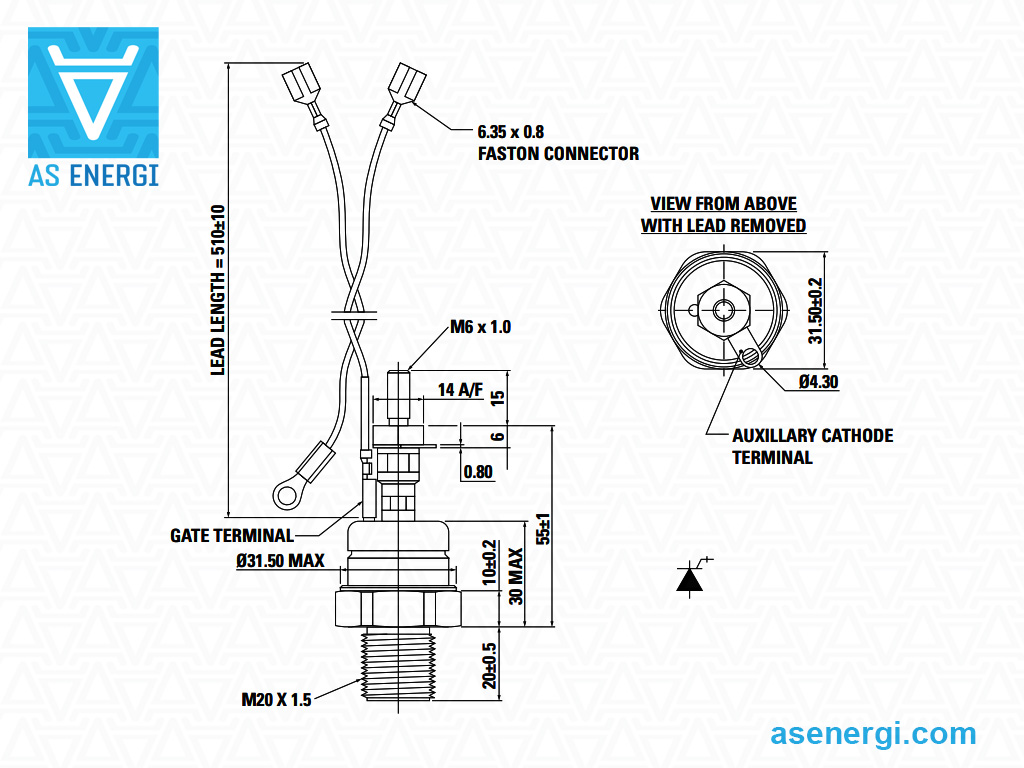

| S0300SR12Y | 1200 | 100 | 215 | 3.50 | 61.2×103 | 0.1300 | W87 | M20x1.5 | A-TGS0300SR12Y |  |

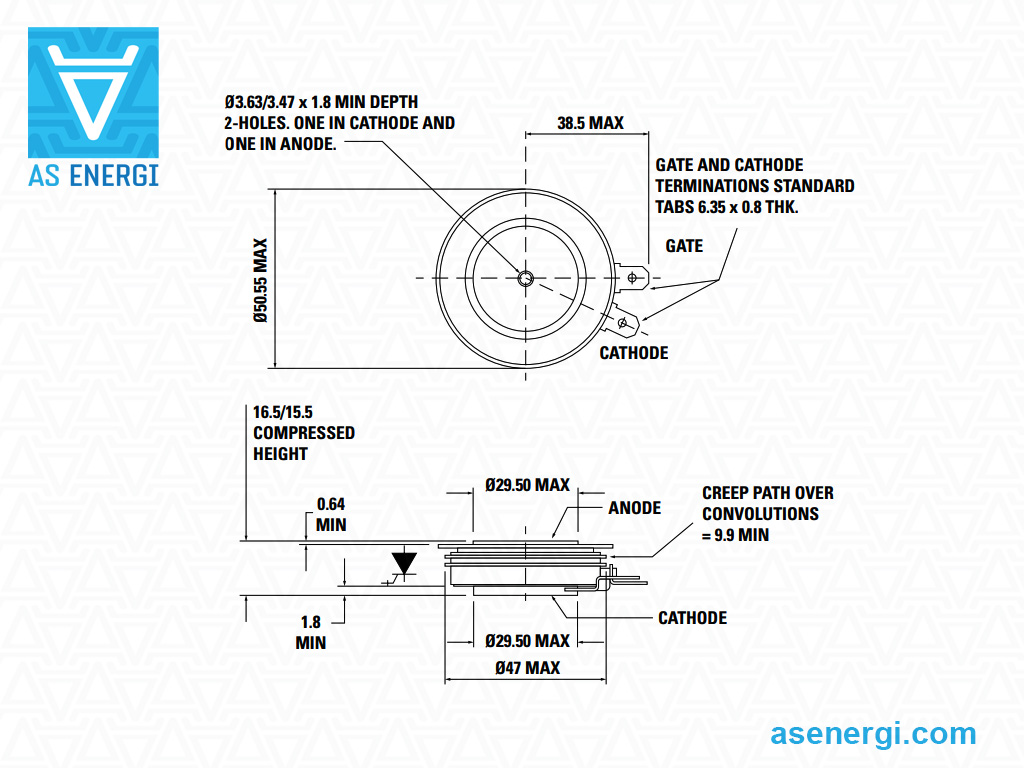

| H0700KC140 | 1400 | 1400 | 360 | 4.00 | 80×103 | 0.0630 | W34 | 47x29.5x16 | A-TGH0700KC140 | |
| H0700KC14Y | 1400 | 100 | 360 | 4.00 | 80×103 | 0.0630 | W34 | 47x29.5x16 | A-TGH0700KC14Y | |
| S0700KC140 | 1400 | 1400 | 430 | 5.00 | 125×103 | 0.0630 | W34 | 47x29.5x16 | A-TGS0700KC140 | |
| S0700KC14Y | 1400 | 100 | 430 | 5.00 | 125×103 | 0.0630 | W34 | 47x29.5x16 | A-TGS0700KC14Y |
|
| H0700KC17D | 1700 | 1400 | 360 | 4.00 | 80×103 | 0.0630 | W34 | 47x29.5x16 | A-TGH0700KC17D | |
| H0700KC17Y | 1700 | 100 | 360 | 4.00 | 80×103 | 0.0630 | W34 | 47x29.5x16 | A-TGH0700KC17Y | |
| S0700KC17D | 1700 | 1400 | 430 | 5.00 | 125×103 | 0.0630 | W34 | 47x29.5x16 | A-TGS0700KC17D | |
| S0700KC17Y | 1700 | 100 | 430 | 5.00 | 125×103 | 0.0630 | W34 | 47x29.5x16 | A-TGS0700KC17Y | |
| H0500KC200 | 2000 | 2000 | 280 | 3.00 | 45×103 | 0.0650 | W34 | 47x29.5x16 | A-TGH0500KC200 | |
| H0500KC20Y | 2000 | 100 | 280 | 3.00 | 45×103 | 0.0650 | W34 | 47x29.5x16 | A-TGH0500KC20Y | |

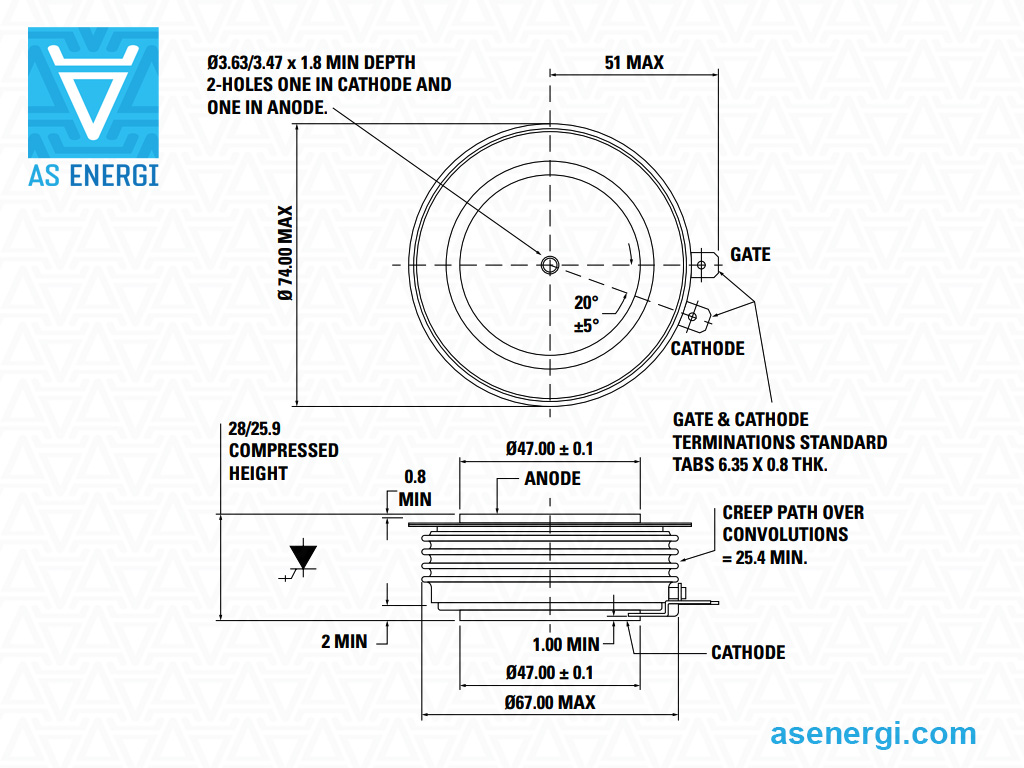

| H1200NC200 | 2000 | 2000 | 670 | 10.50 | 550×103 | 0.0270 | W36 | 67x47x28 | A-TGH1200NC200 | |
| H1200NC20Y | 2000 | 100 | 670 | 10.50 | 550×103 | 0.0270 | W36 | 67x47x28 | A-TGH1200NC20Y | |

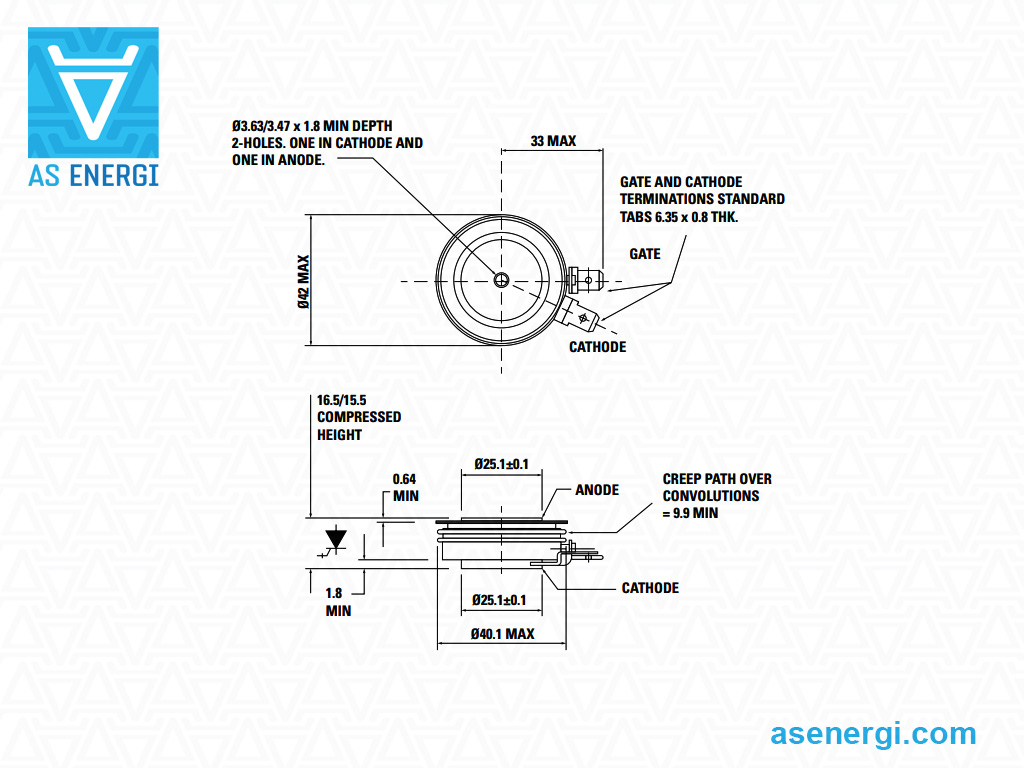

| S0500YC20Y | 2000 | 100 | 275 | 4.00 | 80×103 | 0.0870 | W93 | 42x25x16.5 | A-TGS0500YC20Y | |
| S0500KC200 | 2000 | 2000 | 330 | 4.00 | 80×103 | 0.0650 | W34 | 47x29.5x16 | A-TGS0500KC200 | |
| S0500KC20Y | 2000 | 100 | 330 | 4.00 | 80×103 | 0.0650 | W34 | 47x29.5x16 | A-TGS0500KC20Y | |
| S1200NC200 | 2000 | 2000 | 790 | 13.00 | 840×103 | 0.0270 | W36 | 67x47x28 | A-TGS1200NC200 | |
| S1200NC20Y | 2000 | 100 | 790 | 13.00 | 840×103 | 0.0270 | W36 | 67x47x28 | A-TGS1200NC20Y | |

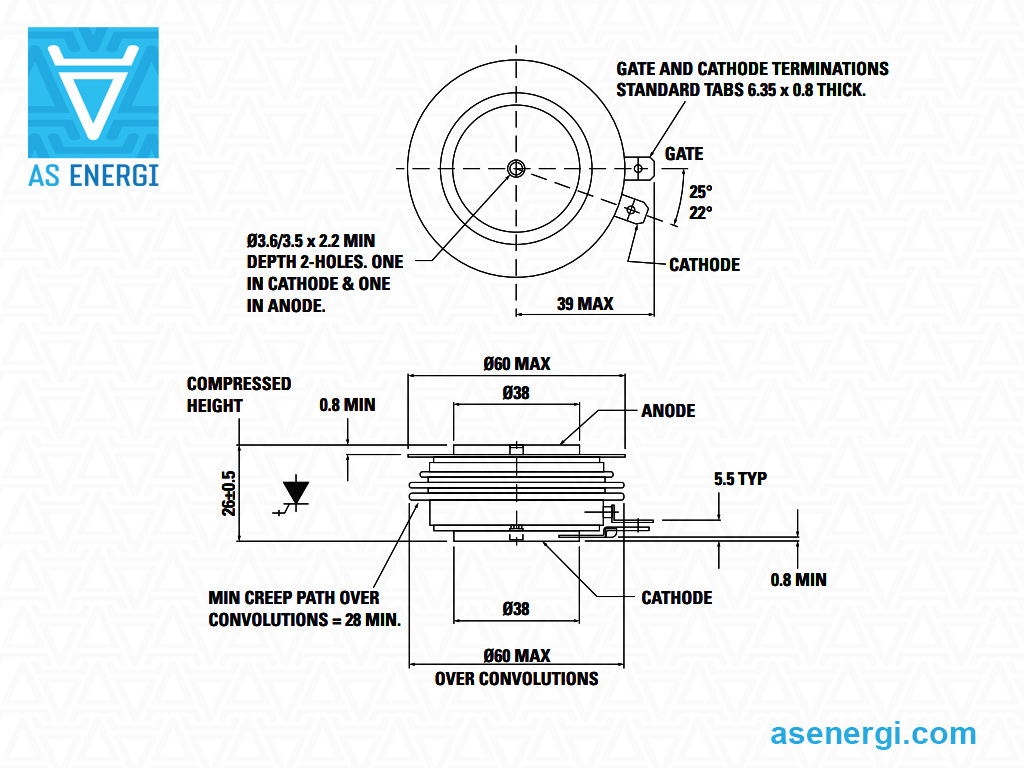

| G1000QC25B | 2500 | 18 | 615 | 8.00 | 320×103 | 0.0380 | W35 | 60x38x26 | A-TGG1000QC25B | |

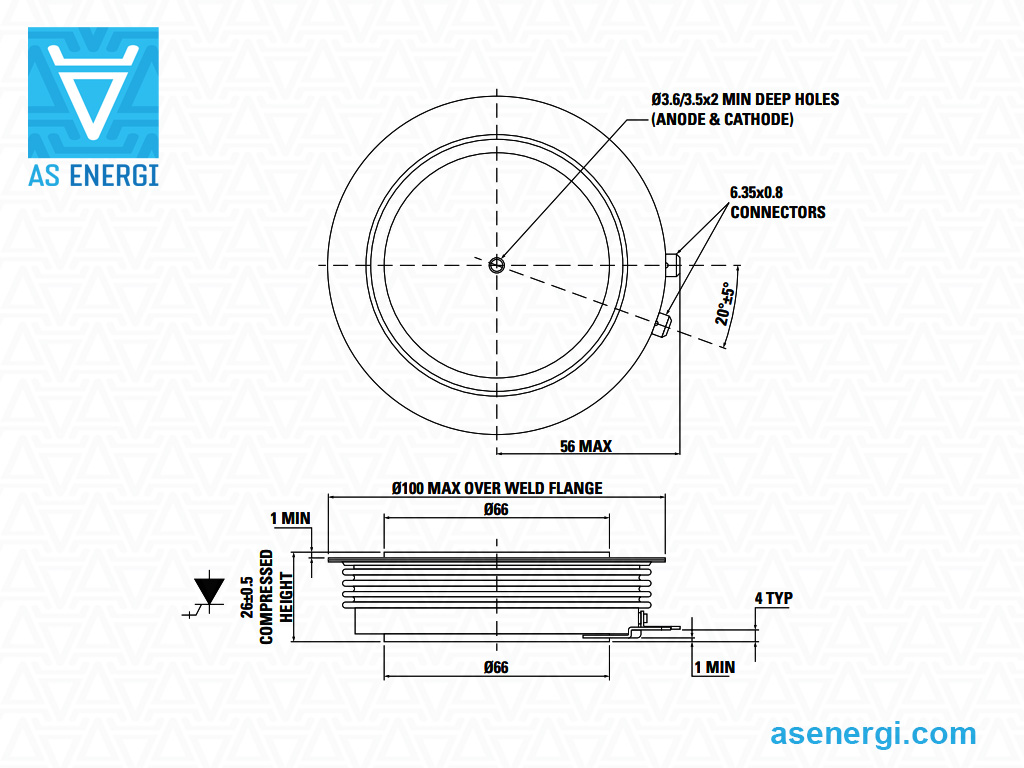

| G2000HF250 | 2500 | 18 | 1030 | 16.00 | 1.28×106 | 0.0220 | W85 | 100x66x26 | A-TGG2000HF250 | |
| G2500HF250 | 2500 | 18 | 1085 | 16.00 | 1.28×106 | 0.0200 | W85 | 100x66x26 | A-TGG2500HF250 | |

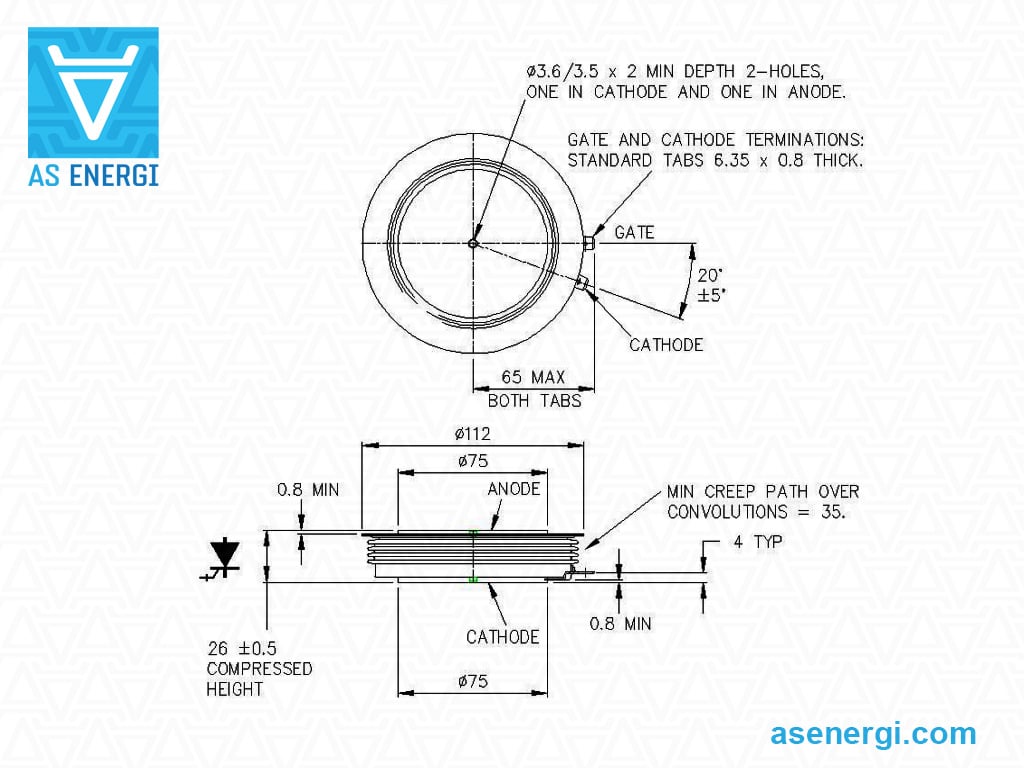

| G3000TF250 | 2500 | 18 | 1690 | 30.00 | 4.5×106 | 0.0120 | W86 | 112x75x26 | A-TGG3000TF250 | |
| G4000EF250 | 2500 | 18 | 2005 | 32.00 | 5.12×106 | 0.0110 | W104 | 124x85x26 | A-TGG4000EF250 | |
| H0500KC25D | 2500 | 2000 | 280 | 3.00 | 45×103 | 0.0650 | W34 | 47x29.5x16 | A-TGH0500KC25D | |
| H0500KC25Y | 2500 | 100 | 280 | 3.00 | 45×103 | 0.0650 | W34 | 47x29.5x16 | A-TGH0500KC25Y | |
| H1200NC25D | 2500 | 2000 | 670 | 10.50 | 550×103 | 0.0270 | W36 | 67x47x28 | A-TGH1200NC25D | |
| H1200NC25Y | 2500 | 100 | 670 | 10.50 | 550×103 | 0.0270 | W36 | 67x47x28 | A-TGH1200NC25Y | |
| S0500YC25Y | 2500 | 100 | 275 | 4.00 | 80×103 | 0.0870 | W93 | 42x25x16.5 | A-TGS0500YC25Y | |
| S0500KC25D | 2500 | 2000 | 330 | 4.00 | 80×103 | 0.0650 | W34 | 47x29.5x16 | A-TGS0500KC25D | |
| S0500KC25Y | 2500 | 100 | 330 | 4.00 | 80×103 | 0.0650 | W34 | 47x29.5x16 | A-TGS0500KC25Y | |
| S1200NC25D | 2500 | 2000 | 790 | 13.00 | 840×103 | 0.0270 | W36 | 67x47x28 | A-TGS1200NC25D | |
| S1200NC25Y | 2500 | 100 | 790 | 13.00 | 840×103 | 0.0270 | W36 | 67x47x28 | A-TGS1200NC25Y | |
| G1000NC45B | 4500 | 18 | 545 | 8.00 | 320×103 | 0.0270 | W36 | 67x47x28 | A-TGG1000NC45B | |
| G1000QC45B | 4500 | 18 | 443 | 6.50 | 211×103 | 0.0380 | W35 | 60x38x26 | A-TGG1000QC45B | |
| G2000HF450 | 4500 | 18 | 890 | 13.70 | 938×103 | 0.0220 | W85 | 100x66x26 | A-TGG2000HF450 | |
| G3000TF450 | 4500 | 18 | 1381 | 24.00 | 2.88×106 | 0.0120 | W86 | 112x75x26 | A-TGG3000TF450 | |
| G4000EF450 | 4500 | 18 | 1480 | 26.00 | 3.38×106 | 0.0110 | W104 | 124x85x26 | A-TGG4000EF450 | |
Guía de numeración de piezas para tiristores de cierre de puerta:
| A | – | TG | G4000 | EF | 25 | 0 |
| A | – |  AS ENERGITM |
| TG | – | Grupo de productos: Tiristores de cierre de compuerta. |
| G4000 | – | Código de tipo fijo. |
| EF | – | Código de la carcasa (paquete). |
| 25 | – | Código de tensión VRRM / 100. |
| 0 | – | Código de tiempo de apagado fijo. |
Semiconductores de alta potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tirsitoros de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al pedir grandes cantidades, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de Tirsitores de potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de tiristores de disco de alta potencia:
Recomendaciones de instalación para tiristores de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador de calor a lo largo de todo el rango de temperaturas se asegura mediante el torque adecuado (fuerza de sujeción).
Antes del ensamblaje, debe realizarse una inspección visual (1) de las superficies de contacto para verificar daños mecánicos y limpiar (2), con alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos actuales (terminales), instale un pasador para fijar la alineación de la estructura.
Para mejorar los parámetros de la transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica de silicona antes del ensamblaje, lo cual no es una condición obligatoria para la instalación.
Instale el tiristor (3), la segunda parte del disipador de calor, el aislante de fibra de vidrio y la arandela de empuje.
Para enroscar el travesaño (4) y apretar las tuercas uniformemente. Asegúrese de que no haya desalineación y uniformidad de las superficies de contacto.
Cuando las piezas estén suficientemente apretadas pero movibles, recomendamos colocar el disipador de calor sobre una superficie plana y comprobar la tolerancia de paralelismo del plano adyacente general de las superficies (5).
Aprete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión del travesaño determinará si la fuerza de sujeción alcanzada corresponde a la requerida.
Después de la instalación, los sujetadores (tuercas y arandelas) deben asegurarse adicionalmente contra corrosión.
Consejos y recomendaciones para los tiristores de potencia:
Los tiristores de potencia no deben operarse durante largos períodos de tiempo en su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Reemplace un tiristor de potencia fallido por un tiristor que coincida con los parámetros del que se está reemplazando.
Se debe proporcionar superenfriamiento cuando se opera en un entorno con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores de calor para eliminar el polvo y los contaminantes, asegurando así una correcta disipación de calor.
Se deben utilizar divisores de corriente inductivos (a menudo cables toroidales retorcidos) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.
La prevención del desbalance de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistores de derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo a cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante su operación.
