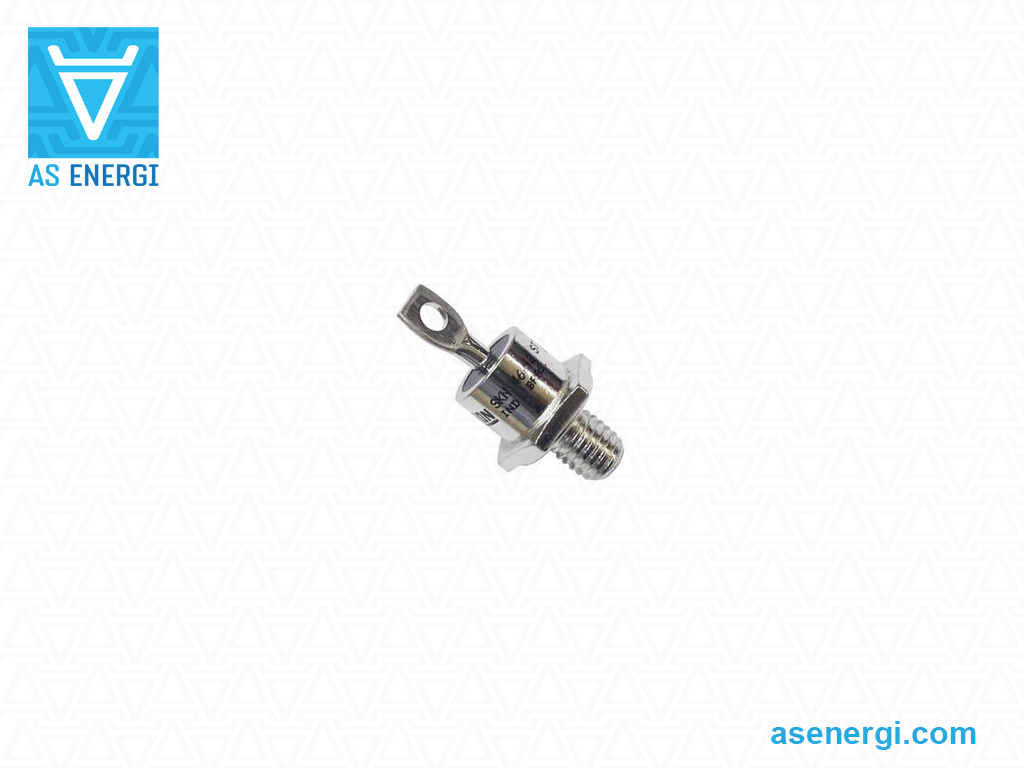

Pavlo GorkunSKN, SKR Diodos rectificadores Semikron Sustitución
Diodos rectificadores estándar de potencia, también conocidos como Diodos de recuperación normal, en diseño tipo stud con voltajes de bloqueo de hasta 5000V y corrientes de hasta 600A.
Diodos rectificadores ADSN, ADSR AS ENERGITM son un reemplazo, análogo y alternativa a los diodos SKN, SKR de Semikron.
"Disipadores de calor con refrigeración por aire serie O para dispositivos tipo stud", para la refrigeración de diodos también están disponibles para su compra.
Guía de numeración de piezas para diodos rectificadores
Vídeo: Reseñas de diodos de potencia tipo stud Las aplicaciones típicas son rectificadores de propósito general, cargadores de baterías, equipos de soldadura, rectificadores rotativos para generadores sin escobillas, galvanoplastia, diodos de rodaje libre, rectificadores de alta tensión, filtros electrostáticos, diodos de bloqueo y otros.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100V a 9000V y corrientes de 10A a 15000A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.
Las especificaciones y parámetros, el PDF de la hoja de datos, dimensiones y dibujos se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad de 2 años para los diodos rectificadores desde la fecha de compra. Al suministrar diodos rectificadores, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los diodos rectificadores depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos rectificadores Semikron y recambios
| Serie | Tipo | IF(AV)M | VRRM VDRM | IFSM | I2t | VT(TO) | rT | Rth(j-c) | W | Paquete, Dimensiones |
Sustitución AS ENERGITM |
Ficha técnica |
| A | V | A | A2·s | V | mΩ | K/W | g | mm | ||||
| Diodos rectificadores Polaridad normal SKN | ||||||||||||
| SKN 2F50 | SKN 2F50/04 | 50 | 400-1000 | 1100 | 4400 | 1.2 | 4.0 | 0.5 | 20 | E10 25SW17M6 |
ADSN2F50-04 |
|
| SKN 2F50/06 | ADSN2F50-06 | |||||||||||
| SKN 2F50/08 | ADSN2F50-08 | |||||||||||
| SKN 2F50/10 | ADSN2F50-10 | |||||||||||
| SKN 3F20 | SKN 3F20/08 | 20 | 800-1200 | 375 | 480 | 1.3 | 12.0 | 1.2 | 7 | E7 22SW11M5 |
ADSN3F20-08 |
|
| SKN 3F20/10 | ADSN3F20-10 | |||||||||||
| SKN 3F20/12 | ADSN3F20-12 | |||||||||||
| SKN 20 | SKN 20/04 | 20 | 400-1600 | 375 | 510 | 0.85 | 11.0 | 2 | 11 | E9 130SW11M6 |
ADSN20-04 |
|
| SKN 20/08 | ADSN20-08 | |||||||||||
| SKN 20/12 | ADSN20-12 | |||||||||||
| SKN 20/14 | ADSN20-14 | |||||||||||
| SKN 20/16 | ADSN20-16 | |||||||||||
| SKN 26 | SKN 26/04 | 25 | 400-1600 | 375 | 510 | 0.85 | 11.0 | 2 | 11 | E8 21SW11M6 |
ADSN26-04 |
|
| SKN 26/08 | ADSN26-08 | |||||||||||
| SKN 26/12 | ADSN26-12 | |||||||||||
| SKN 26/14 | ADSN26-14 | |||||||||||
| SKN 26/16 | ADSN26-16 | |||||||||||
| SKN 45 | SKN 45/04 | 45 | 400-1600 | 700 | 1800 | 0.85 | 5.0 | 0.85 | 30 | E12 135SW17M8 |
ADSN45-04 |
|
| SKN 45/08 | ADSN45-08 | |||||||||||
| SKN 45/12 | ADSN45-12 | |||||||||||
| SKN 45/14 | ADSN45-14 | |||||||||||
| SKN 45/16 | ADSN45-16 | |||||||||||
| SKN 46 | SKN 46/04 | 45 | 400-1600 | 700 | 3600 | 0.86 | 3.2 | 1.0 | 16 | E11 26SW17M8 |
ADSN46-04 |
|
| SKN 46/08 | ADSN46-08 | |||||||||||
| SKN 46/12 | ADSN46-12 | |||||||||||
| SKN 46/14 | ADSN46-14 | |||||||||||
| SKN 46/16 | ADSN46-16 | |||||||||||
| SKN 46 ST | SKN 46/08 ST | 45 | 800-1600 | 1000 | 3600 | 0.86 | 3.2 | 1.0 | 16 | E11 26SW17M8 |
ADSN46-08ST |
|
| SKN 46/12 ST | ADSN46-12ST | |||||||||||
| SKN 46/16 ST | ADSN46-16ST | |||||||||||
| SKN 60F | SKN 60F12 | 60 | 1200-1700 | 1400 | 7200 | 1.0 | 4.0 | 0.5 | 20 | E10 25SW17M6 |
ADSN60F12 |
|
| SKN 60F14 | ADSN60F14 | |||||||||||
| SKN 60F15 | ADSN60F15 | |||||||||||
| SKN 60F17 | ADSN60F17 | |||||||||||
| SKN 70 | SKN 70/04 | 70 | 400-1600 | 1150 | 5000 | 0.85 | 3.0 | 0.55 | 30 | E12 135SW17M8 |
ADSN70-04 |
|
| SKN 70/08 | ADSN70-008 | |||||||||||
| SKN 70/12 | ADSN70-12 | |||||||||||
| SKN 70/14 | ADSN70-14 | |||||||||||
| SKN 70/16 | ADSN70-16 | |||||||||||
| SKN 71 | SKN 71/02 | 70 | 200-1600 | 1150 | 5000 | 0.85 | 3.0 | 0.55 | 18 | E11 26SW17M8 |
ADSN71-02 |
|
| SKN 71/04 | ADSN71-04 | |||||||||||
| SKN 71/08 | ADSN71-08 | |||||||||||
| SKN 71/12 | ADSN71-12 | |||||||||||
| SKN 71/14 | ADSN71-14 | |||||||||||
| SKN 71/16 | ADSN71-16 | |||||||||||
| SKN 86 | SKN 86/08 | 86 | 800-1600 | 1500 | 8125 | 0.80 | 3.0 | 0.4 | 20 | E10 25SW17M6 |
ADSN86-08 |
|
| SKN 86/12 | ADSN86-12 | |||||||||||
| SKN 86/16 | ADSN86-16 | |||||||||||
| SKN 94 | SKN 94/02 | 96 | 200-1200 | 2000 | 14450 | 0.8 | 1.4 | 0.35 | 34 | E12 135SW17M8 |
ADSN94-02 |
|
| SKN 94/04 | ADSN94-04 | |||||||||||
| SKN 94/08 | ADSN94-08 | |||||||||||
| SKN 94/12 | ADSN94-12 | |||||||||||
| SKN 96 | SKN 96/02 | 96 | 200-1200 | 2000 | 10500 | 0.8 | 1.4 | 0.35 | 20 | E10 25SW17M6 |
ADSN96-02 |
|
| SKN 96/04 | ADSN96-04 | |||||||||||
| SKN 96/08 | ADSN96-08 | |||||||||||
| SKN 96/12 | ADSN96-12 | |||||||||||
| SKN 100 | SKN 100/04 | 100 | 400-1800 | 1750 | 11500 | 0.85 | 1.8 | 0.45 | 90 | E13 165SW24M12 |
ADSN100-04 |
|
| SKN 100/08 | ADSN100-08 | |||||||||||
| SKN 100/12 | ADSN100-12 | |||||||||||
| SKN 100/14 | ADSN100-14 | |||||||||||
| SKN 100/16 | ADSN100-16 | |||||||||||
| SKN 100/18 | ADSN100-18 | |||||||||||
| SKN 130 | SKN 130/04 | 130 | 400-1800 | 2500 | 20000 | 0.85 | 1.3 | 0.35 | 100 | E14 165SW24M12 |
ADSN130-04 |
|
| SKN 130/08 | ADSN130-08 | |||||||||||
| SKN 130/12 | ADSN130-12 | |||||||||||
| SKN 130/14 | ADSN130-14 | |||||||||||
| SKN 130/16 | ADSN130-16 | |||||||||||
| SKN 130/18 | ADSN130-18 | |||||||||||
| SKN 135F | SKN 135F08 | 135 | 800-1200 | 2500 | 22000 | 1.1 | 2.3 | 0.2 | 100 | E14 165SW24M12 |
ADSN135F08 |
|
| SKN 135F10 | ADSN135F10 | |||||||||||
| SKN 135F12 | ADSN135F12 | |||||||||||
| SKN 136F | SKN 136F08 | 135 | 800-1200 | 2500 | 22000 | 1.1 | 2.3 | 0.2 | 75 | E31 47SW24M12 |
ADSN136F08 |
|
| SKN 136F10 | ADSN136F10 | |||||||||||
| SKN 136F12 | ADSN136F12 | |||||||||||
| SKN 140F | SKN 140F12 | 140 | 1200-1700 | 2500 | 22000 | 1.1 | 2.0 | 0.2 | 100 | E14 165SW24M12 |
ADSN140F12 |
|
| SKN 140F14 | ADSN140F14 | |||||||||||
| SKN 140F15 | ADSN140F15 | |||||||||||
| SKN 140F17 | ADSN140F17 | |||||||||||
| SKN 141F | SKN 141F12 | 140 | 1200-1700 | 2500 | 22000 | 1.1 | 2.0 | 0.2 | 75 | E31 47SW24M12 |
ADSN141F12 |
|
| SKN 141F14 | ADSN141F14 | |||||||||||
| SKN 141F15 | ADSN141F15 | |||||||||||
| SKN 141F17 | ADSN141F17 | |||||||||||
| SKN 152 | SKN 152/02 UNF | 152 | 200-1200 | 4500 | 73000 | 0.8 | 1.1 | 0.22 | 90 | DO-8 112SW27Z3/8 |
ADSN152-02UNF |
|
| SKN 152/04 UNF | ADSN152-04UNF | |||||||||||
| SKN 152/08 UNF | ADSN152-08UNF | |||||||||||
| SKN 152/12 UNF | ADSN152-12UNF | |||||||||||
| SKN 240 | SKN 240/04 | 240 | 400-1800 | 6000 | 125000 | 0.85 | 0.6 | 0.2 | 250 | E15 190SW32M16 |
ADSN240-04 |
|
| SKN 240/08 | ADSN240-08 | |||||||||||
| SKN 240/12 | ADSN240-12 | |||||||||||
| SKN 240/14 | ADSN240-14 | |||||||||||
| SKN 240/16 | ADSN240-16 | |||||||||||
| SKN 240/18 | ADSN240-18 | |||||||||||
| SKN 300 | SKN 300/04 | 300 | 400-1600 | 6500 | 145000 | 0.8 | 0.6 | 0.15 | 250 | E15 190SW32M16 |
ADSN300-04 |
|
| SKN 300/08 | ADSN300-08 | |||||||||||
| SKN 300/12 | ADSN300-12 | |||||||||||
| SKN 300/16 | ADSN300-16 | |||||||||||
| SKN 320 | SKN 320/04 | 320 | 400-1600 | 9000 | 320000 | 0.8 | 0.5 | 0.16 | 500 | E16 230SW41M24 |
ADSN320-04 |
|
| SKN 320/08 | ADSN320-008 | |||||||||||
| SKN 320/12 | ADSN320-12 | |||||||||||
| SKN 320/14 | ADSN320-14 | |||||||||||
| SKN 320/16 | ADSN320-16 | |||||||||||
| SKN 390 | SKN 390/04 | 390 | 400-1600 | 9000 | 320000 | 0.8 | 0.5 | 0.13 | 250 | E15 190SW32M16 |
ADSN390-04 |
|
| SKN 390/08 | ADSN390-08 | |||||||||||
| SKN 390/12 | ADSN390-12 | |||||||||||
| SKN 390/16 | ADSN390-16 | |||||||||||
| SKN 400 | SKN 400/18 | 400 | 1800-3600 | 9000 | 280000 | 0.9 | 0.5 | 0.11 | 500 | E17 230SW41M24 |
ADSN400-18 |
|
| SKN 240/08 | ADSN400-20 | |||||||||||
| SKN 400/24 | ADSN400-24 | |||||||||||
| SKN 400/27 | ADSN400-27 | |||||||||||
| SKN 400/30 | ADSN400-30 | |||||||||||
| SKN 400/36 | ADSN400-36 | |||||||||||
| SKN 600 | SKN 600/04 | 600 | 400-1600 | 14000 | 720000 | 0.8 | 0.3 | 0.1 | 500 | E16 230SW41M24 |
ADSN600-04 |
|
| SKN 600/08 | ADSN600-08 | |||||||||||
| SKN 600/12 | ADSN600-12 | |||||||||||
| SKN 600/16 | ADSN600-16 | |||||||||||
| SKNa 20 | SKNa 20/13 | 20 | 1300-1700 | 375 | 510 | 0.85 | 11.0 | 2.0 | 11 | E9 130SW11M6 |
ADSNa20-13 |
|
| SKNa 20/17 | ADSNa20-17 | |||||||||||
| SKNa 22 | SKNa 22/36 | 25 | 3600-5000 | 450 | 700 | 1.0 | 20.0 | 1.0 | 25 | E42 150SW14M6 |
ADSNa22-36 |
|
| SKNa 22/40 | ADSNa22-40 | |||||||||||
| SKNa 22/42 | ADSNa22-42 | |||||||||||
| SKNa 22/45 | ADSNa22-45 | |||||||||||
| SKNa 22/46 | ADSNa22-46 | |||||||||||
| SKNa 22/48 | ADSNa22-48 | |||||||||||
| SKNa 22/50 | ADSNa22-50 | |||||||||||
| SKNa 26 | SKNa 26/13 | 26 | 1300-2000 | 375 | 510 | 0.85 | 11.0 | 2.0 | 7 | E8 21SW11M6 |
ADSNa26-13 |
|
| SKNa 26/17 | ADSNa26-17 | |||||||||||
| SKNa 26/18 | ADSNa26-18 | |||||||||||
| SKNa 26/20 | ADSNa26-20 | |||||||||||
| SKNa 46 | SKNa 46/14 | 46 | 1400-2000 | 700 | 1800 | 0.85 | 5.0 | 0.85 | 18 | E11 26SW17M8 |
ADSNa46-14 |
|
| SKNa 46/18 | ADSNa46-18 | |||||||||||
| SKNa 46/20 | ADSNa46-20 | |||||||||||
| SKNa 47 | SKNa 47/36 | 45 | 3600-5000 | 700 | 1800 | 1.0 | 9.0 | 0.6 | 45 | E43 160SW17M8 |
ADSNa47-36 |
|
| SKNa 47/40 | ADSNa47-40 | |||||||||||
| SKNa 47/42 | ADSNa47-42 | |||||||||||
| SKNa 47/45 | ADSNa47-45 | |||||||||||
| SKNa 47/46 | ADSNa47-46 | |||||||||||
| SKNa 47/48 | ADSNa47-48 | |||||||||||
| SKNa 47/50 | ADSNa47-50 | |||||||||||
| SKNa 86 | SKNa 86/14 | 86 | 1400-2000 | 1500 | 8125 | 0.85 | 3.0 | 0.4 | 20 | E10 25SW17M6 |
ADSNa86-14 |
|
| SKNa 86/18 | ADSNa86-18 | |||||||||||
| SKNa 86/20 | ADSNa86-20 | |||||||||||
| SKNa 102 | SKNa 102/36 | 125 | 3600-5000 | 1900 | 12500 | 1.0 | 3.7 | 0.3 | 110 | E44 185SW24M12 |
ADSNa102-36 |
|
| SKNa 102/40 | ADSNa102-40 | |||||||||||
| SKNa 102/42 | ADSNa102-42 | |||||||||||
| SKNa 102/45 | ADSNa102-45 | |||||||||||
| SKNa 102/46 | ADSNa102-46 | |||||||||||
| SKNa 102/48 | ADSNa102-48 | |||||||||||
| SKNa 102/50 | ADSNa102-50 | |||||||||||
| SKNa 202 | SKNa 202/36 | 200 | 3600-5000 | 3800 | 48000 | 1.0 | 2.0 | 0.2 | 260 | E45 205SW32M16 |
ADSNa202-36 |
|
| SKNa 202/40 | ADSNa202-40 | |||||||||||
| SKNa 202/42 | ADSNa202-42 | |||||||||||
| SKNa 202/45 | ADSNa202-45 | |||||||||||
| SKNa 202/46 | ADSNa202-46 | |||||||||||
| SKNa 202/48 | ADSNa202-48 | |||||||||||
| SKNa 202/50 | ADSNa202-50 | |||||||||||
| SKNa 402 | SKNa 402/36 | 400 | 3600-5000 | 7800 | 140000 | 1.0 | 0.8 | 0.1 | 550 | E46 250SW41M24 |
ADSNa402-36 |
|
| SKNa 402/40 | ADSNa402-40 | |||||||||||
| SKNa 402/42 | ADSNa402-42 | |||||||||||
| SKNa 402/45 | ADSNa402-45 | |||||||||||
| SKNa 402/46 | ADSNa402-46 | |||||||||||
| SKNa 402/48 | ADSNa402-48 | |||||||||||
| SKNa 402/50 | ADSNa402-50 | |||||||||||
| Diodos rectificadores Polaridad inversa SKR | ||||||||||||
| SKR 2F50 | SKR 2F50/04 | 50 | 400-1000 | 1100 | 4400 | 1.2 | 4.0 | 0.5 | 20 | E10 25SW17M6 |
ADSR2F50-04 |
|
| SKR 2F50/06 | ADSR2F50-06 | |||||||||||
| SKR 2F50/08 | ADSR2F50-08 | |||||||||||
| SKR 2F50/10 | ADSR2F50-10 | |||||||||||
| SKR 3F20 | SKR 3F20/08 | 20 | 800-1200 | 375 | 480 | 1.3 | 12.0 | 1.2 | 7 | E7 22SW11M5 |
ADSR3F20-08 |
|
| SKR 3F20/10 | ADSR3F20-10 | |||||||||||
| SKR 3F20/12 | ADSR3F20-12 | |||||||||||
| SKR 20 | SKR 20/04 | 20 | 400-1600 | 375 | 510 | 0.85 | 11.0 | 2 | 11 | E9 130SW11M6 |
ADSR20-04 |
|
| SKR 20/08 | ADSR20-08 | |||||||||||
| SKR 20/12 | ADSR20-12 | |||||||||||
| SKR 20/14 | ADSR20-14 | |||||||||||
| SKR 20/16 | ADSR20-16 | |||||||||||
| SKR 26 | SKR 26/04 | 25 | 400-1600 | 375 | 510 | 0.85 | 11.0 | 2 | 11 | E8 21SW11M6 |
ADSR26-04 |
|
| SKR 26/08 | ADSR26-08 | |||||||||||
| SKR 26/12 | ADSR26-12 | |||||||||||
| SKR 26/14 | ADSR26-14 | |||||||||||
| SKR 26/16 | ADSR26-16 | |||||||||||
| SKR 45 | SKR 45/04 | 45 | 400-1600 | 700 | 1800 | 0.85 | 5.0 | 0.85 | 30 | E12 135SW17M8 |
ADSR45-04 |
|
| SKR 45/08 | ADSR45-08 | |||||||||||
| SKR 45/12 | ADSR45-12 | |||||||||||
| SKR 45/14 | ADSR45-14 | |||||||||||
| SKR 45/16 | ADSR45-16 | |||||||||||
| SKR 46 | SKR 46/04 | 45 | 400-1600 | 700 | 3600 | 0.86 | 3.2 | 1.0 | 16 | E11 26SW17M8 |
ADSR46-04 |
|
| SKR 46/08 | ADSR46-08 | |||||||||||
| SKR 46/12 | ADSR46-12 | |||||||||||
| SKR 46/14 | ADSR46-14 | |||||||||||
| SKR 46/16 | ADSR46-16 | |||||||||||
| SKR 46 ST | SKR 46 ST/08 ST | 45 | 800-1600 | 1000 | 3600 | 0.86 | 3.2 | 1.0 | 16 | E11 26SW17M8 |
ADSR46ST-08ST |
|
| SKR 46 ST/12 ST | ADSR46ST-12ST | |||||||||||
| SKR 46 ST/16 ST | ADSR46ST-16ST | |||||||||||
| SKR 60F | SKR 60F12 | 60 | 1200-1700 | 1400 | 7200 | 1.0 | 4.0 | 0.5 | 20 | E10 25SW17M6 |
ADSR60F12 |
|
| SKR 60F14 | ADSR60F14 | |||||||||||
| SKR 60F15 | ADSR60F15 | |||||||||||
| SKR 60F17 | ADSR60F17 | |||||||||||
| SKR 70 | SKR 70/04 | 70 | 400-1600 | 1150 | 5000 | 0.85 | 3.0 | 0.55 | 30 | E12 135SW17M8 |
ADSR70-04 |
|
| SKR 70/08 | ADSR70-008 | |||||||||||
| SKR 70/12 | ADSR70-12 | |||||||||||
| SKR 70/14 | ADSR70-14 | |||||||||||
| SKR 70/16 | ADSR70-16 | |||||||||||
| SKR 71 | SKR 71/02 | 70 | 200-1600 | 1150 | 5000 | 0.85 | 3.0 | 0.55 | 18 | E11 26SW17M8 |
ADSR71-02 |
|
| SKR 71/04 | ADSR71-04 | |||||||||||
| SKR 71/08 | ADSR71-08 | |||||||||||
| SKR 71/12 | ADSR71-12 | |||||||||||
| SKR 71/14 | ADSR71-14 | |||||||||||
| SKR 71/16 | ADSR71-16 | |||||||||||
| SKR 86 | SKR 86/08 | 86 | 800-1600 | 1500 | 8125 | 0.80 | 3.0 | 0.4 | 20 | E10 25SW17M6 |
ADSR86-08 |
|
| SKR 86/12 | ADSR86-12 | |||||||||||
| SKR 86/16 | ADSR86-16 | |||||||||||
| SKR 94 | SKR 94/02 | 96 | 200-1200 | 2000 | 14450 | 0.8 | 1.4 | 0.35 | 34 | E12 135SW17M8 |
ADSR94-02 |
|
| SKR 94/04 | ADSR94-04 | |||||||||||
| SKR 94/08 | ADSR94-08 | |||||||||||
| SKR 94/12 | ADSR94-12 | |||||||||||
| SKR 96 | SKR 96/02 | 96 | 200-1200 | 2000 | 10500 | 0.8 | 1.4 | 0.35 | 20 | E10 25SW17M6 |
ADSR96-02 |
|
| SKR 96/04 | ADSR96-04 | |||||||||||
| SKR 96/08 | ADSR96-08 | |||||||||||
| SKR 96/12 | ADSR96-12 | |||||||||||
| SKR 100 | SKR 100/04 | 100 | 400-1800 | 1750 | 11500 | 0.85 | 1.8 | 0.45 | 90 | E13 165SW24M12 |
ADSR100-04 |
|
| SKR 100/08 | ADSR100-08 | |||||||||||
| SKR 100/12 | ADSR100-12 | |||||||||||
| SKR 100/14 | ADSR100-14 | |||||||||||
| SKR 100/16 | ADSR100-16 | |||||||||||
| SKR 100/18 | ADSR100-18 | |||||||||||
| SKR 130 | SKR 130/04 | 130 | 400-1800 | 2500 | 20000 | 0.85 | 1.3 | 0.35 | 100 | E14 165SW24M12 |
ADSR130-04 |
|
| SKR 130/08 | ADSR130-08 | |||||||||||
| SKR 130/12 | ADSR130-12 | |||||||||||
| SKR 130/14 | ADSR130-14 | |||||||||||
| SKR 130/16 | ADSR130-16 | |||||||||||
| SKR 130/18 | ADSR130-18 | |||||||||||
| SKR 135F | SKR 135F08 | 135 | 800-1200 | 2500 | 22000 | 1.1 | 2.3 | 0.2 | 100 | E14 165SW24M12 |
ADSR135F08 |
|
| SKR 135F10 | ADSR135F10 | |||||||||||
| SKR 135F12 | ADSR135F12 | |||||||||||
| SKR 136F | SKR 136F08 | 135 | 800-1200 | 2500 | 22000 | 1.1 | 2.3 | 0.2 | 75 | E31 47SW24M12 |
ADSR136F08 |
|
| SKR 136F10 | ADSR136F10 | |||||||||||
| SKR 136F12 | ADSR136F12 | |||||||||||
| SKR 140F | SKR 140F12 | 140 | 1200-1700 | 2500 | 22000 | 1.1 | 2.0 | 0.2 | 100 | E14 165SW24M12 |
ADSR140F12 |
|
| SKR 140F14 | ADSR140F14 | |||||||||||
| SKR 140F15 | ADSR140F15 | |||||||||||
| SKR 140F17 | ADSR140F17 | |||||||||||
| SKR 141F | SKR 141F12 | 140 | 1200-1700 | 2500 | 22000 | 1.1 | 2.0 | 0.2 | 75 | E31 47SW24M12 |
ADSR141F12 |
|
| SKR 141F14 | ADSR141F14 | |||||||||||
| SKR 141F15 | ADSR141F15 | |||||||||||
| SKR 141F17 | ADSR141F17 | |||||||||||
| SKR 152 | SKR 152/02 UNF | 152 | 200-1200 | 4500 | 73000 | 0.8 | 1.1 | 0.22 | 90 | DO-8 112SW27Z3/8 |
ADSR152-02UNF |
|
| SKR 152/04 UNF | ADSR152-04UNF | |||||||||||
| SKR 152/08 UNF | ADSR152-08UNF | |||||||||||
| SKR 152/12 UNF | ADSR152-12UNF | |||||||||||
| SKR 240 | SKR 240/04 | 240 | 400-1800 | 6000 | 125000 | 0.85 | 0.6 | 0.2 | 250 | E15 190SW32M16 |
ADSR240-04 |
|
| SKR 240/08 | ADSR240-08 | |||||||||||
| SKR 240/12 | ADSR240-12 | |||||||||||
| SKR 240/14 | ADSR240-14 | |||||||||||
| SKR 240/16 | ADSR240-16 | |||||||||||
| SKR 240/18 | ADSR240-18 | |||||||||||
| SKR 300 | SKR 300/04 | 300 | 400-1600 | 6500 | 145000 | 0.8 | 0.6 | 0.15 | 250 | E15 190SW32M16 |
ADSR300-04 |
|
| SKR 300/08 | ADSR300-08 | |||||||||||
| SKR 300/12 | ADSR300-12 | |||||||||||
| SKR 300/16 | ADSR300-16 | |||||||||||
| SKR 320 | SKR 320/04 | 320 | 400-1600 | 9000 | 320000 | 0.8 | 0.5 | 0.16 | 500 | E16 230SW41M24 |
ADSR320-04 |
|
| SKR 320/08 | ADSR320-008 | |||||||||||
| SKR 320/12 | ADSR320-12 | |||||||||||
| SKR 320/14 | ADSR320-14 | |||||||||||
| SKR 320/16 | ADSR320-16 | |||||||||||
| SKR 390 | SKR 390/04 | 390 | 400-1600 | 9000 | 320000 | 0.8 | 0.5 | 0.13 | 250 | E15 190SW32M16 |
ADSR390-04 |
|
| SKR 390/08 | ADSR390-08 | |||||||||||
| SKR 390/12 | ADSR390-12 | |||||||||||
| SKR 390/16 | ADSR390-16 | |||||||||||
| SKR 400 | SKR 400/18 | 400 | 1800-3600 | 9000 | 280000 | 0.9 | 0.5 | 0.11 | 500 | E17 230SW41M24 |
ADSR400-18 |
|
| SKR 240/08 | ADSR400-20 | |||||||||||
| SKR 400/24 | ADSR400-24 | |||||||||||
| SKR 400/27 | ADSR400-27 | |||||||||||
| SKR 400/30 | ADSR400-30 | |||||||||||
| SKR 400/36 | ADSR400-36 | |||||||||||
| SKR 600 | SKR 600/04 | 600 | 400-1600 | 14000 | 720000 | 0.8 | 0.3 | 0.1 | 500 | E16 230SW41M24 |
ADSR600-04 |
|
| SKR 600/08 | ADSR600-08 | |||||||||||
| SKR 600/12 | ADSR600-12 | |||||||||||
| SKR 600/16 | ADSR600-16 | |||||||||||
| SKRa 26 | SKRa 26/13 | 26 | 1300-2000 | 375 | 510 | 0.85 | 11.0 | 2.0 | 7 | E8 21SW11M6 |
ADSRa26-13 |
|
| SKRa 26/17 | ADSRa26-17 | |||||||||||
| SKRa 26/18 | ADSRa26-18 | |||||||||||
| SKRa 26/20 | ADSRa26-20 | |||||||||||
| SKRa 46 | SKRa 46/14 | 46 | 1400-2000 | 700 | 1800 | 0.85 | 5.0 | 0.85 | 18 | E11 26SW17M8 |
ADSRa46-14 |
|
| SKRa 46/18 | ADSRa46-18 | |||||||||||
| SKRa 46/20 | ADSRa46-20 | |||||||||||
| SKRa 86 | SKRa 86/14 | 86 | 1400-2000 | 1500 | 8125 | 0.85 | 3.0 | 0.4 | 20 | E10 25SW17M6 |
ADSRa86-14 |
|
| SKRa 86/18 | ADSRa86-18 | |||||||||||
| SKRa 86/20 | ADSRa86-20 | |||||||||||
Guía de numeración de piezas para diodos rectificadores:
| A | DS | N | 600 | – | 04 |
| A | – |  AS ENERGITM |
| DS | – | Grupo de productos: Diodo rectificador tipo espárrago. |
| N | – | polaridad del diodo: N: polaridad normal - ánodo hacia el espárrago R: polaridad inversa - cátodo hacia el espárrago |
| 600 | – | Corriente de avance media IF(AV), Amp. |
| 04 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15 000 A y voltajes de hasta 9000 V, así como disipadores de calor por aire y agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al solicitar grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envía una solicitud por correo electrónico a:
Te proporcionaremos una oferta comercial para la entrega.
Para grandes volúmenes, ofrecemos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de diodos rectificadores:
Recomendaciones de instalación para diodos rectificadores de potencia de tipo espárrago:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador en todo el rango de temperaturas se garantiza mediante un par de apriete adecuado.
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar posibles daños mecánicos y limpiar (2) con un paño humedecido en alcohol (tolueno, gasolina, acetona).
Para mejorar la transferencia de calor, se recomienda aplicar (3) una fina capa de pasta térmica de silicona antes del montaje, aunque no es un requisito obligatorio para la instalación.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben funcionar durante períodos prolongados con su carga límite en todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Reemplace un diodo de potencia defectuoso por otro que coincida con los parámetros del diodo original.
Debe garantizarse una refrigeración adicional cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar el polvo y los contaminantes y garantizar una correcta disipación del calor.
Para equilibrar las corrientes entre diodos de potencia conectados en paralelo, se deben utilizar divisores de corriente inductivos (a menudo, hilos toroidales trenzados). Los métodos de conexión más comunes son el circuito cerrado, el circuito de bobina común o el diodo de potencia. La eficacia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.
La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra mediante el uso de resistencias de derivación conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se consigue conectando condensadores en paralelo con cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su funcionamiento.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
