Pavlo GorkunDiodos de soldadura Powerex Sustitución
Diodos de soldadura R9XSMD, RAXMGC Powerex están disponibles con corrientes directas IFAV desde 7450A hasta 12000A y tensiones de bloqueo inverso VRRM de 400V.
Diodos de soldadura A-DW AS ENERGITM son dispositivos semiconductores alternativos, análogos y de reemplazo para los diodos de soldadura Powerex.
"Disipadores refrigerados por aire serie O para dispositivos en encapsulado disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para refrigeración de diodos también están disponibles para pedido.
Guía de numeración para diodos de soldadura
Video: Reseñas de diodos de disco de alta potencia Diodos de soldadura están diseñados con pérdidas mejoradas para aplicaciones de soldadura por resistencia de frecuencia media y rectificadores de alta corriente. Todos presentan un bajo voltaje en conducción (VRRM de 400V) que proporciona una corriente directa excepcionalmente alta, bajas pérdidas estáticas y una resistencia térmica muy baja.
Los diodos de soldadura están disponibles en empaques ligeros, encapsulados cerámicos delgados y herméticamente sellados. El diseño de carcasa estándar industrial permite una fácil instalación en equipos existentes.
Características de los diodos de soldadura: encapsulado metálico-cerámico tipo cápsula con contactos a presión o paquete delgado sin carcasa externa, diodo rectificador de media tensión y alta corriente con paquete delgado para la menor resistencia térmica, baja disipación de potencia y baja resistencia térmica, especialmente adecuado para refrigeración por agua, opciones de conexión en paralelo disponibles.
La serie de diodos de soldadura tiene las siguientes características: capacidad para conducir alta corriente media directa, lo que permite reducir la cantidad de dispositivos en paralelo; alta resistencia a ciclos eléctricos y térmicos que garantiza una larga vida útil; pérdidas estáticas mínimas; alta temperatura máxima de unión (Tjmax) que permite conducir mayor corriente con el mismo sistema de refrigeración; posibilidad de refrigeración por ambos lados; optimizados para rectificadores de alta corriente; resistencia térmica muy baja; diseñados para equipos de soldadura de media y alta frecuencia.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y amperajes de 100 a 7500 A, alta resistencia a ciclos térmicos y eléctricos.
Nuestra empresa ofrece garantía de calidad para los diodos rectificadores por 2 años desde la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de soldadura depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos de soldadura Powerex y recambios
| Tipo | IF(AV)M (Tcase) |
VRRM | IFSM | I2t | VF(T0) | rF | Tvj max | Rth (j-c) |
Fm | Esquema, Dimensiones ØDxØdxH | Sustitución AS ENERGITM |
Ficha de datos |
| A (ºC) | V | kA | kA2·s | V | mΩ | ºC | ºC/W | kN | mm | |||

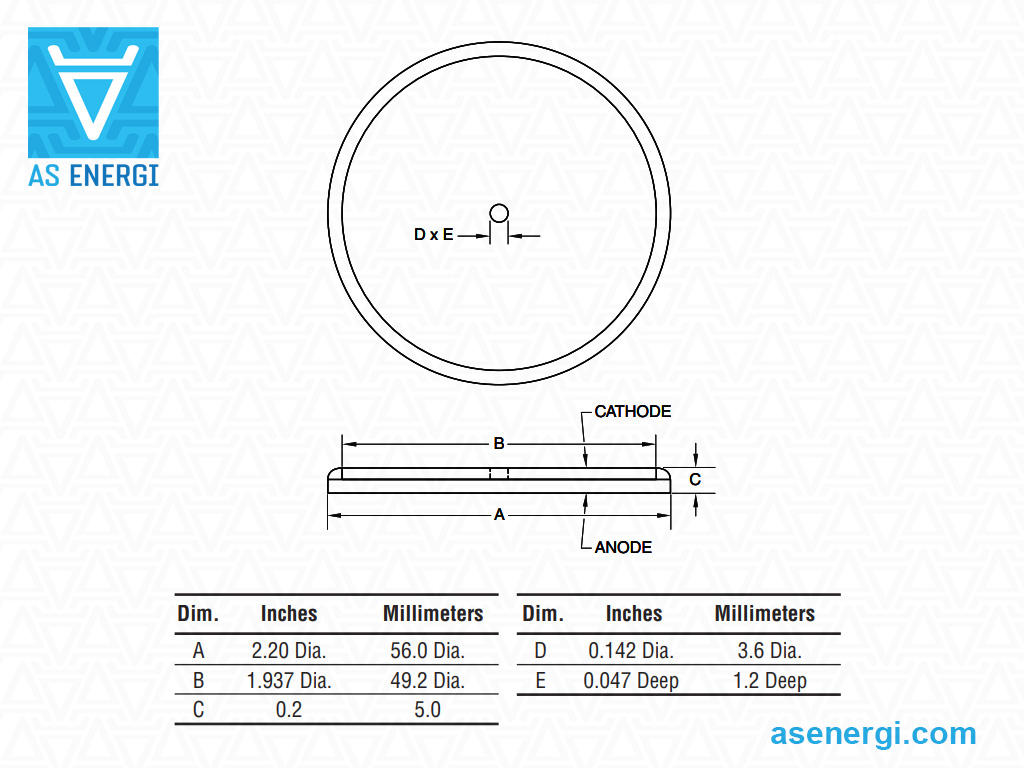

| R9XSMD0475 | 7450 (40) | 400 | 42 | 8820 | 0.72 | 0.0308 | 175 | 0.009 | 22.2-26.7 | 59x49x5 | A-DWR9XSMD0475 |  |

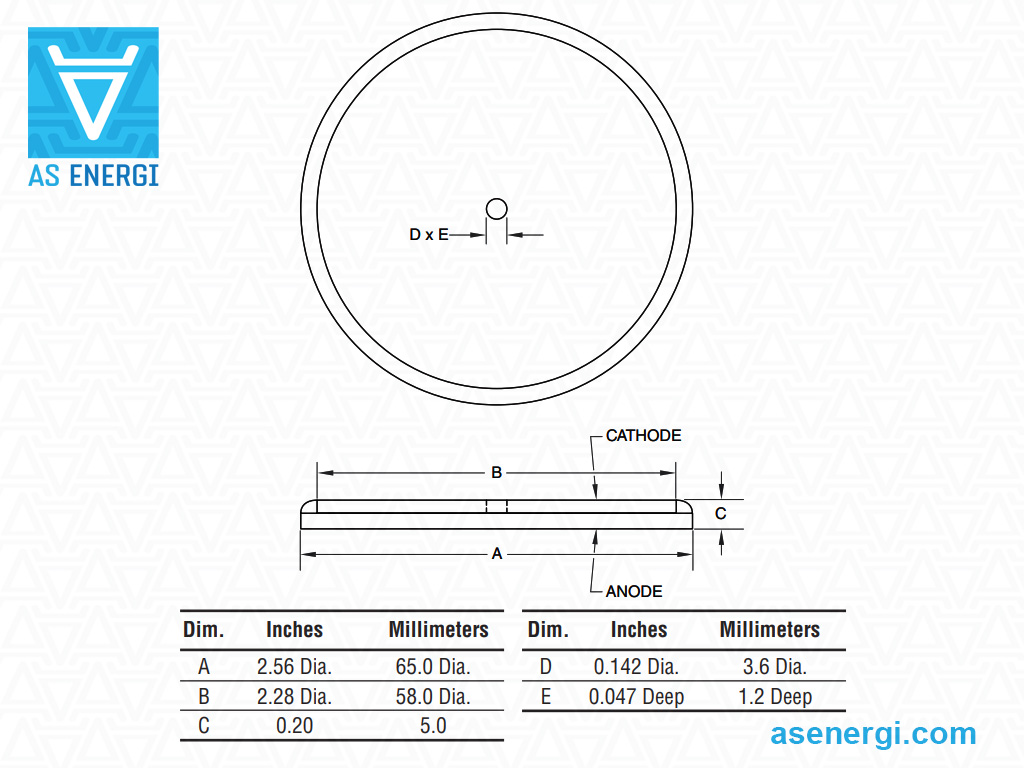

| RAXMGC0412 | 12000 (79) | 400 | 57.3 | 16416 | 0.977 | - | 175 | 0.005 | 40-48.9 | 65x58x5 | A-DWRAXMGC0412 | |
Guía de numeración de piezas para diodos de soldadura:
| A | - | DW | R9XSMD | 04 | 75 |
| A | – |  AS ENERGITM |
| DWY | – | Grupo de productos: Diodos de soldadura. |
| R9XSMD | – | Número de pieza. |
| 04 | – | VRRM = 400 V. |
| 75 | – | IF(AV) = 7450 A. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15,000A y tensiones de hasta 9,000V, junto con disipadores de aire y agua para los mismos.
Puede adquirir dispositivos semiconductores en cualquier cantidad, y al ordenar grandes volúmenes, el precio por unidad será menor. Hemos ganado la confianza de los clientes y suministramos productos a nivel mundial.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos y Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de los diodos de soldadura:
Recomendaciones de instalación para diodos rectificadores de potencia tipo disco:
La fiabilidad de la transferencia de calor y del contacto eléctrico entre las superficies de unión del diodo y el disipador a lo largo de todo el rango de temperatura está asegurada por un torque adecuado (fuerza de apriete).
Antes del ensamblaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos eléctricos (terminales) y coloque un pasador para asegurar la alineación de la estructura.
Para mejorar las propiedades de transferencia térmica, se recomienda aplicar (3) una capa delgada de pasta térmica conductora de silicona antes del ensamblaje, aunque no es un requisito obligatorio para la instalación.
Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de presión.
Enrosque la barra transversal (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y que las superficies de contacto estén planas y parejas.
Cuando las piezas estén suficientemente apretadas pero aún móviles, recomendamos colocar el disipador sobre una superficie plana y verificar la tolerancia de paralelismo del plano conjunto de las superficies (5).
Ajuste cada tuerca por turno (aproximadamente un cuarto de giro) hasta el tope (6). La cantidad de flexión de la barra determina si la fuerza de apriete lograda corresponde a la requerida.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben operar por períodos prolongados en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina según el grado requerido de confiabilidad del dispositivo.
Reemplace un diodo de potencia defectuoso por otro que tenga parámetros equivalentes al diodo original.
Debe proporcionarse una refrigeración adicional (superenfriamiento) cuando se opere en ambientes con temperaturas elevadas.
Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar polvo y contaminantes, asegurando así una adecuada disipación térmica.
Para igualar las corrientes entre diodos de potencia conectados en paralelo, deben usarse divisores de corriente inductivos (a menudo cables toroidales trenzados). Los métodos de conexión más populares son circuito cerrado, circuito con bobina común o diodo de potencia. La eficiencia de los divisores de corriente depende del área transversal del cable magnético.
La prevención del desequilibrio de voltaje en diodos de potencia conectados en serie se logra utilizando resistencias shunt conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se consigue conectando condensadores en paralelo con cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su funcionamiento.
